Ремонт наушников в домашних условиях

Неисправен шнур наушников

Как отремонтировать наушники при неисправности шнура гарнитуры? Можно попытаться найти место перелома внутренних жил кабеля, прощупывая и изгибая все его участки при работающем гаджете. Если вы услышите во время проверки треск или появление звука, то отметьте это место маркером. Далее в месте излома кабель разрезается и зачищается. После чего кончики тонких проводников необходимо спаять, соблюдая цветность, и заизолировать.

Если место излома не нашлось, то потребуется заменить весь шнур. На следующем примере, будет показан ремонт вакуумных наушников.

  1. Перед тем, как разобрать сломанные вакуумные наушники, необходимо приобрести новый кабель — его можно заказать в интернете.
  2. С помощью канцелярского ножа аккуратно разберите (разъедините) склеенный гаджет для телефона на 2 части.
  3. После вскрытия вы увидите места пайки, к которым необходимо припаять новый кабель. Таким образом можно сделать ремонт гарнитур Beats (Битс) by Dr. Dre, Sony, Audio Technica Ath-CKR10.
  4. Точно так же производится ремонт наушников Iphone. Но при разборе наушников apple следует быть внимательным и записывать или зарисовывать расположение проводов. Они могут быть многоцветными.

Проверьте настройки звука и перезапустите устройство

Также есть вероятность, что проблема не связана с гнездом или наушниками, которые вы используете, а с настройками звука устройства. Просто откройте настройки звука на вашем устройстве и проверьте уровень громкости, а также любые другие настройки, которые могут его отключить.

Обычно на смартфоне не так много настроек, поэтому вы сразу должны найти причину. Если есть, то есть.

Если все, кажется, в порядке, есть еще одно простое решение, которое вы можете попробовать -— просто перезагрузите ваше устройство. Иногда это может решить множество проблем, связанных с программным обеспечением смартфона, и занимает меньше минуты. Просто нажмите и удерживайте кнопку питания, выберите параметр перезапуска.

Также рекомендуем установить программу Sound About, обычно она сразу решает проблему.

Нужны ли услуги специалиста?

Мастера, зарегистрированные на нашем сайте, профессионально подходят к делу. Они проводят ремонт сенсорных устройств с использованием техники безопасности и гарантируют хороший результат своей работы.

Отключение одного из наушников, перебои в подаче звука, искажение голоса — очевидные признаки выхода устройства из строя. Однако, причиной некачественного звука в наушниках может быть не только неисправность гарнитуры, но и внутренние проблемы в механизме Айфона.

Перед восстановлением Айфона специалист всегда проводит его диагностику. Определение неполадки занимает не более 10-15 минут. После нее мастер озвучивает стоимость и сроки ремонта.

Разборка и ремонт динамиков

Если со штекером и кабелем все в порядке, вероятно, проблема заключается в самих динамиках. Чтобы починить их, придется разбирать корпус наушников, что в зависимости от модели может иметь разную сложность – от очень простой до невозможной. Конечно, даже монолитные наушники можно разобрать, только далеко не факт, что получится снова собрать их после завершения ремонта.

Как разобрать корпус наушников?

Чтобы понять, как разбирать конкретную модель наушников, желательно найти соответствующую инструкцию. Конечно, сделать это получится только в том случае, если наушники достаточно популярны и кто-то из опытных радиолюбителей уже пытался их разобрать. Если же инструкции нет, можно воспользоваться набором общих правил, справедливых для ремонта любых наушников:

  • На крупных накладных наушниках детали корпуса могут соединяться при помощи винтов. Их можно открутить, используя отвертку с крестообразным шлицем.
  • Снимите с динамиков амбюшуры – как правило, они просто надеты на корпус, но могут быть и приклеены. В последнем случае придется их отрывать и приклеивать по окончании ремонта. Под амбюшурами может скрываться крепеж.
  • Если наушники не монолитные, на них можно легко обнаружить шов, соединяющий отдельные детали корпуса. Как разделить элементы в таком случае – решайте на месте. Может подойти любой плоский и тонкий инструмент. Но стоит иметь в виду, что дешевые наушники после этого могут сломаться насовсем, так как собрать их будет невозможно.
  • В месте выхода кабеля из корпуса наушников может иметься резиновая прокладка, которая уплотняет соединение. Ее, вероятно, придется заменять после обратной сборки. Можно также капнуть немного силикона, чтобы зафиксировать провода.

Как правильно разобрать беспроводные наушники

Разобрать вакуумный наушник также можно путем выполнения нескольких простых действий:

  1. Острым ножом провести по стыку, отделив верхнюю крышку. В отличие от проводных блютуз наушники имеет соединение не на клей, а с помощью защелок.
  2. Таким же путем отделяется и нижняя крышка.
  3. При необходимости можно вытащить аккумулятор, предварительно отпаяв провода от его контактов.

Мне нравится1Не нравится

Как разобрать кейс от наушников

Чтобы разобрать бокс, используется пинцет, фен и спирт. Разборка проводится по следующему алгоритму:

По периметру бокса в верхней части (там, где находятся драйверы для зарядки и хранения) наносится спирт. Он частично разъедает клеевой состав и отделить части корпуса будет легче.
Также по периметру нагреть с помощью фена корпус до 150 градусов. Это нужно для размягчения клеевого состава

На этом этапе в первую очередь нужно уделить внимание местам, где находятся защелки.
Пинцетом либо лопаткой начать медленно отделять верхнюю часть. Нужно делать это без резких движений, чтобы не повредить шлейф, соединяющий ее с остальным корпусом.
Таким же методом демонтируется вкладыш на крышке.

  1. После этого можно доставать содержимое бокс при помощи пинцета. Предварительно перед извлечением элементы прогреваются феном.

Мне нравитсяНе нравится

Разборка и ремонт больших наушников

Динамики в больших наушниках спрятаны внутри корпуса, разборка которого усложнена скрытыми шурупами и защелками. Если все крепления не выявить, пластиковые элементы гарнитуры просто сломаются от приложенных усилий рук. Способы разборки наушников разных производителей отличаются. Для примера рассмотрим несколько популярных моделей:

Разбирать гарнитуру Sennheiser HD203 начинают со снятия амбушюр. Мягкие подкладки держатся на защелках, которые легко отсоединяются пластиковой карточкой.

Под мягкими подкладками стоит четыре шурупа. Их откручивают отверткой.

Половинки корпуса не склеены. После откручивания шурупов элементы легко разъединятся на две части. На передней панели закреплены динамики, к контактам которых предстоит припаять новый провод.

Производитель гарнитуры Steelseries Siberia мягкие накладки приклеивает. От корпуса амбушюры отделяют отверткой или ножом. Крепеж половинок корпуса в разных моделях использован шурупами или защелками. Во втором варианте разборка не обходится без отламывания замков. Сборку корпуса со сломанными защелками осуществляют на клею. В будущем разобрать прочно склеенный наушник не получится.

Проще обстоят дела с мягкими накладками в наушниках Razer Kraken. Амбушюры просто надеты без фиксации клеем или защелками. После снятия накладок в обзор попадает бумажная наклейка. Под ней прячутся четыре винта.

У наушников Philips и Audio-Technica амбушюры аналогично ничем не закреплены. Накладки просто надеты на ободок чашечки.

Замена штекера

Сам штекер починить самостоятельно достаточно сложно. Намного проще заменить его новым, точно таким же. Стоит этот элемент недорого, продается в любом магазине радиодеталей.

Для замены штекера необходимо следовать следующей инструкции:

  • Прежде всего, необходимо отсоединить старый, для этого просто отрезаем его от провода, отступив 15-20 мм. С оставшегося провода снимаем изоляцию (достаточно оголить примерно 15 мм), видим три контакта: зеленый на левый наушник, красный – на правый, желтый – масса.
  • Подготавливаем контакты к пайке, залуживаем канифолью и оловом.
  • Переходим к самому штекеру, отмеряем длину, примерно равную самому джеку и аккуратно разбираем его, должна быть видна пластиковая часть, разделяющая контакты.
  • Теперь необходимо разобраться со значением контактов. Самый длинный – масса, второй – правый канал, третий – это левый канал. Внутренняя часть штекера – в зеркальном порядке.
  • Фиксируем штекер и припаиваем к его контактам проводки наушников, соблюдая их назначение. После можно проверить работоспособность устройства.
  • Подготавливаем термоусадку. Широкая пригодится для штекера, узкая – для провода. Сначала одеваем термоусадку на провод, так чтобы она закрывала оголенную часть полностью, после натягиваем более широкую на штекер. В идеальном варианте усаживать термотрубку следует феном с соответствующей температурой, однако можно обработать трубку зажигалкой, чтобы она «села».
  • Наушники починены.

Стандартные штекеры

Прежде, чем приступать к ремонту, рассмотрим наиболее распространенные типы разъемов для наушников, а также схему их подключения. Это поможет нам определиться, как спаять провода наушников, если в кабеле 4 провода (гарнитура с микрофоном) или 3 провода.

Ниже показана классическая схема подключения наушников, соединенных между собой общей массой. В качественных устройствах, таких как Koss Porta Pro, Philips, Sony, Sennheiser и т.д. для каждого канала используется отдельный экранированный провод, в более бюджетных реализациях для двух каналов может быть общий экран.

Подключение наушников к стандартному штекеру

У наушников с микрофоном, штекер имеет дополнительную контактную площадку, схема такого подключения показана ниже.

Схема подключения наушников с микрофоном к стандартному штекеру

Заметим, что многие производители мобильных устройств могут использовать нестандартные разъемы, эту тему мы рассмотрим в финале статьи.

Поиск места разрыва

Чтобы отремонтировать гарнитуру с перебитым проводом, владельцу необходимо запастись подходящим инструментом и решимостью довести дело до конца. Обнаружив поломку, первым делом необходимо выяснить, в каком из проводов образовался разрыв. Специалисты прибегают в этом случае к мультиметру, тестеру или вольтметру.

Проверку на предмет разрывов провода проводят следующим образом.

  1. Сделайте два небольших надреза изоляционного материала: один недалеко от штекера, а другой возле динамика.

  2. Внимательно рассмотрев сердцевину кабеля, вы заметите прозрачный защитный слой. Его необходимо аккуратно удалить, стараясь не повредить сам провод.
  3. Для установки разрыва или целостности провода выберите один из приборов, описанных выше. При работе с мультиметром необходимо черный и красный датчики поместить в разрезы. Услышанный вами писк будет сигнализировать о целостности медной жилы.
  4. Сделайте еще один разрез на небольшом удалении от первоначального и снова используйте датчики. Повторяйте процедуру, пока прибор не перестанет пищать. Помните, что надрезать изоляцию нужно очень аккуратно.
  5. Обнаружив место разрыва, постепенно сужайте круг поисков, пока не достигните участка длинной в два сантиметра.

Распайка наушников с микрофоном

В основных случаях гарнитуры оснащены электретными капсульными микрофонами и усилителями. Это значит, что в процессе ремонта, вы должны будете следить за полярностью

Чистить провода механическим методом ни в коем случае нельзя, так же следите за тем, чтобы температура не повышалась, то есть паять потребуется в быстром темпе, но аккуратно, поэтому важно сразу узнать о свойствах шнура и какие провода куда подходят, что бы сразу их запаять

Наушники с одним проводом состоят из двух заизолированных проводов (левый сигнал и правый сигнал) и одного незаизолированного заземления

Проверить работает ли микрофон можно, не используя специальные приборы. Достаточно заменить его на другой микрофон или подключить к тому устройству, которое наверняка покажет результаты. В ином случае, воспользуйтесь осциллографом.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер . Главное — хороший и не забыть.

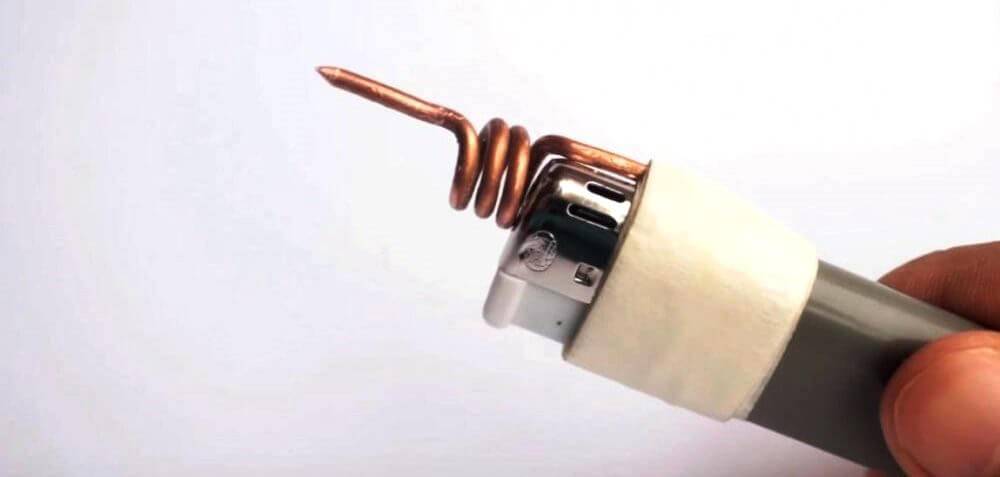

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Мастер Пайки.

Порвался провод у наушников. Как починить?

Можно ли починить наушники, если порвался кабель?

  1. Первым делом, если не работают наушники, необходимо озаботиться снятием изоляции и защитной обмотки. Для этого понадобятся специальные кусачки (или нож). Достаточно очистить всего 1.25 сантиметра, а затем продолжать разрез уже в нужном направлении для того, чтобы найти место облома или разрыва проводов.
  2. При этом нужно учитывать, что наушники от телефона состоят обычно из двух проводов, которые соединены вместе. При каждом проводе есть еще заизолированный (сигнал) и оголенный (заземление) провода.
  3. Теперь пришло время обрезать провод от наушников. Его необходимо разрезать точно пополам. Может быть такое, что провод расщепится. Для того чтобы избежать электрического повреждения шнура нужно укоротить обе половинки шнура на одинаковую длину.
  4. Если сломан только один провод, то можно приступить к спайке минуя обрезание и сращивание. Это сократит время, но результат будет такой же.
  5. После проведенных манипуляций нужно надеть термоусадочную трубку. Она похожа на изоляцию наушников.
  6. После этого необходимо обрезать защитную обмотку.
  7. Скрутить провода.
  8. Запаять все соединения.
  9. Нагреть термоусадочную трубку феном для того, чтобы она сжалась в размерах.

Восстановление наушников Sennheiser CX 300-II

В наушниках Sennheiser CX 300-II был поврежден разветвитель (тройник), в котором разделяются провода. Наушники обладают хорошим звуком и поэтому было решено восстановить их.

Модель наушников Sennheiser должна была быть указана на тройнике, но он отсутствует. Торговая марка указана на разъеме.

Провода наушников распутываем и спаиваем соответствующие цвета между собой. Затем на них одеваем термоусадочную трубку.

Проверяем сопротивление наушников на разъеме. Сопротивление каждого из каналов равно 18.5 Ом.

Убедившись в правильности пайки, завязываем спаянные провода в узел и заливаем их термоклеем.

На разъем также одеваем термоусадку, т.к. он начал разваливаться.

После проделанных действий наушники Sennheiser CX 300-II еще прослужат.

Однако спустя пол года пришлось снова заменить разъем 3.5 мм на данных наушниках.

Прозвонил и перерисовал распиновку данных наушников. Слева найденная в Интернете, а справа — фактическая.

Теперь наушники Sennheiser CX 300-II уже выглядят вот так.

Источник

Разборка и ремонт штекера

Выявляют неисправность штекера методом переминания входящего провода пальцами рук. Наушники подключают к мобильному телефону или компьютеру, включают воспроизведение музыкального файла, после чего приступают к диагностике.

Обычно медные жилы переламываются на входе в резиновый или пластиковый кожух штекера и внутри него. Если во время переминания кабеля в динамиках временами появляется звук, значит, штекер надо разобрать и починить.

Рекомендации: Как самостоятельно починить наушники, если один перестал работать , Наушник не работает: диагностика поломки, способы ремонта , Ремонт наушников своими руками

Процедура восстановления штекера состоит из следующих шагов:

Штекер откусывают кусачками от кабеля наушников.

Цель ремонта – извлечь из кожуха металлическую часть. Элемент прочно впаян. Стараться сохранить старый кожух неразумно. Проще вдоль его разрезать острым ножом.

Металлическую часть штекера аккуратно извлекают из кожуха, чтобы не обломились контакты. Припаянные провода тоже стоит сохранить. По цвету изоляции понятнее, куда паять жилы кабеля наушников.

В случае обрыва жил с контактов на самой пайке для подсоединения используют стандартную схему, представленную на фото. Цвет изоляции в кабеле гарнитуры разных производителей отличается. Чаще всего общая жила идет в черной или желтой изоляции. Для уверенности лучше прозвонить тестером от динамиков до места разреза кабеля.

Наушники могут комплектоваться микрофоном. У таких моделей под оплеткой кабеля вместо трех спрятано четыре жилы. Подключение происходит по другой схеме, показанной на фото.

Отрезанный от штекера кабель зачищают. Сначала снимают основную оплетку и освобождают кончики жил. Края тонких проводков зачищают острым ножом. Достаточно снять 5 мм длины изоляции, чтобы хватило припаять медную жилу к контакту штекера.

Проводки скручены из тоненьких жилочек, и все они покрыты защитным лаком. Это напыление препятствует пайке. Лак удаляют соскабливанием ножом или обжигают огнем из зажигалки. Концы чистых медных жил надо залудить. Общий провод будет соединяться на одном контакте, поэтому его сразу спаивают вместе.

Новый кожух для штекера изготавливают из нижнего колпачка шариковой ручки. Провод вводят через отверстие для пишущего стержня. Надетый колпачок продвигают по кабелю дальше от места пайки.

Вслед за колпачком на провод надевают кусок термоусадочной трубки. Гильза защитит от переламывания провод возле нового кожуха штекера.

Жилы кабеля припаивают к контактам штекера

Важно не забыть о соответствии проводов по цвету изоляции. Работоспособность проверяют, прозвонив тестером

Проще подключить штекер в разъем мобильного телефона или компьютера

Проще подключить штекер в разъем мобильного телефона или компьютера.

Если оба наушника работают нормально, на контакты штекера надевают термоусадочную трубку. Ее подогревают огнем зажигалки. Трубка плотно обтянет контакты штекера. Для надежности можно обжать пальцами пока пластик горячий.

В финале внутреннюю часть колпачка смазывают эпоксидной смолой. Немного клея наносят на термоусадочную трубку. Колпачок сдвигают по кабелю, пока задняя часть штекера полностью в него не войдет до ограничителя. Через сутки смола застынет, и наушники можно использовать.

Схема наушников: ремонтируем штекер пайкой

Ремонт штекера пайкой является самым ответственным этапом при ремонте наушников. Именно от него зависит, насколько исправно будет работать гарнитура.

Самостоятельно можно отремонтировать многое — главное желание и умение работать с различным инструментом

Схема ремонта заключается в следующих этапах:

  • Провод продевается через кожух штекера;
  • На провод надевается пружина;
  • Каждый зачищенный провод обслуживается;
  • После того как будет использован флюс, используйте олово для покрытия проводки;
  • Все контакты штекера обслуживаются согласно пунктам выше;
  • Провода припаиваются к контактам, лучше всего начать с общего канала и только потом заниматься левым и правым;
  • После этого зажимаем кабель, чтобы сохранить провод от переломов и ограничить его подвижность;
  • Проводим изоляцию контактов и закрываем штекер.

Разборка и ремонт больших наушников

Динамики в больших наушниках спрятаны внутри корпуса, разборка которого усложнена скрытыми шурупами и защелками. Если все крепления не выявить, пластиковые элементы гарнитуры просто сломаются от приложенных усилий рук. Способы разборки наушников разных производителей отличаются. Для примера рассмотрим несколько популярных моделей:

Разбирать гарнитуру Sennheiser HD203 начинают со снятия амбушюр. Мягкие подкладки держатся на защелках, которые легко отсоединяются пластиковой карточкой.

Под мягкими подкладками стоит четыре шурупа. Их откручивают отверткой.

Половинки корпуса не склеены. После откручивания шурупов элементы легко разъединятся на две части. На передней панели закреплены динамики, к контактам которых предстоит припаять новый провод.

Производитель гарнитуры Steelseries Siberia мягкие накладки приклеивает. От корпуса амбушюры отделяют отверткой или ножом. Крепеж половинок корпуса в разных моделях использован шурупами или защелками. Во втором варианте разборка не обходится без отламывания замков. Сборку корпуса со сломанными защелками осуществляют на клею. В будущем разобрать прочно склеенный наушник не получится.

Проще обстоят дела с мягкими накладками в наушниках Razer Kraken. Амбушюры просто надеты без фиксации клеем или защелками. После снятия накладок в обзор попадает бумажная наклейка. Под ней прячутся четыре винта.

У наушников Philips и Audio-Technica амбушюры аналогично ничем не закреплены. Накладки просто надеты на ободок чашечки.

Ищем повреждения

Основная причина неисправности беспроводных наушников всё-таки является повреждение соединительного кабеля.

Поэтому если нет видимых следов от ударов (сколов, царапин) на корпусах гарнитуры, блока управления или аккумулятора, то первое, что необходимо сделать, — это произвести внимательный, детальный осмотр шнура.

Возможно, в местах его соединения с наушниками, блоком управления либо корпусом аккумулятора есть переломы, загибы или разрывы.

Для этого заряженные наушники включают на воспроизведение музыкального трека, аккуратно прощупывают и изгибают кабель по всей его длине.

При деформировании шнура в месте предполагаемого разрыва звук в одном или двух наушниках будет прерываться или, наоборот, появляться.

Пускаем в ход плоскогубцы=”en-us”>

Проделок ножом будет недостаточно, и чтобы разобрать наушник придется обратиться за помощью к плоскогубцам:

Если взять стандартные пассатижи, то на наушнике потом останутся зазубринки, так что желательны плоскогубцы с плоскими носиками без зубчиков. Но даже и такими можно повредить наушник, например, в моем случае, с чаш наушников немного сошло покрытие — какой-то лак, о существовании которого я даже не подозревал ? так что для пущей аккуратности лучше давить через тряпочку.

Зачем вообще так давить?=”en-us”>

С тем как давить, разобрались, теперь разберемся с вопросом зачем давить. Передняя стенка приклеена к чаще чем-то вроде китайского супер-клея. Клей этот весьма прочный, но при том хрупкий. При сдавливании плоскогубцами будет слышно легкое потрескивание. Если его слышно, то сильнее давить не стоит, а то захрустит сам наушник. Таким манером аккуратно сдавливаем по кругу вдоль стыка.

Заливаем штекер наушников клеем

Когда все проводки припаяны остается залить разъем полиэтиленовым термоклеем (1) и, пока клей не застыл, всунуть в резиновую оболочку (2). Желательно заполнить весь объем разъема наушников, поэтому сначала наливаем клей в разъем, а затем делаем смачную каплю на контактах разъема. Вставив штекер в оболочку, убираем излишки выдавившегося клея пальцами. Теперь есть еще 5-10 секунд на придание разъему нужное положение(3). Держим так до полного затвердевания клея. А потом острым ножом срезаем последние остатки(4).

Надеюсь, что в статье удалось показать ремонт наушников своими руками. Возможно вам до сих пор не понятно как припаять штекер к наушникам или что-то осталось ‘за кадром’, не стесняемся выражать свое негодование или годование в комментах.

Как разобрать и починить наушники Iphone, Sennheiser, Philips, Sven, вакуумные и другие

В повседневной жизни современного человека наушники являются незаменимым атрибутом, позволяющим получать удовольствие от прослушивания любимой музыки и аудиокниг в любом месте и в любое время. К сожалению, данный гаджет не вечен и подвержен поломкам. В такой ситуации вам приходится задумываться, можно ли произвести ремонт наушников своими руками, или лучше купить новые. Рекомендуется не спешить выбрасывать старые, так как сломавшиеся, в большинстве случаев, можно отремонтировать в домашних условиях. О том, как починить наушники самостоятельно, и пойдет речь в этой статье.

Проблемы с регулятором громкости

Как починить наушники, если возникли проблемы с регулятором громкости в виде пропадания звука или треска? В данном случае можно воспользоваться графитной смазкой, чтобы нанести ее на резистивный слой для восстановления контакта. После этого гарнитура должна функционировать без проблем.

Если после смазки гарнитура продолжает работать плохо, то регулятор требуется заменить на новый.

Таким образом, в большинстве случаев, прежде чем бежать и покупать новую гарнитуру, ее ремонт можно проделать собственноручно. Для этого потребуется паяльник с тонким жалом и навыки обращения с ним.
