Подключаем инфракрасный обогреватель через терморегулятор

Об устройстве терморегуляторов

Терморегуляторы делятся на механические и электронные. Вторые дороже, снабжены жидкокристаллическим дисплеем, выполняют ряд дополнительных функций.

Механические

Механический терморегулятор выглядит как небольшая коробочка из пластмассы с круговой ручкой для установки температуры. Удобные риски, надписанные цифрами, позволят запросто выбрать режим. Цифра 20 заменяется выпуклым кружком большого размера. Не потребуется острое зрение, чтобы найти значок. Ухищрение помогает плохо видящим людям, поможет и среднестатистическому человеку в темноте.

Внутри прибора расположен чувствительный элемент, определяющий точность устройства в целом. Типичная погрешность составляет половину градуса. Вовсе не плохо. Пределы изменения установок укладываются в диапазон 5 – 30 градусов. Терморегуляторы для инфракрасных обогревателей по сути напоминают реле, срабатывающее при прохождении температуры в комнате через граничное значение. Имеются входные и выходные контакты, задачей прибора видят замыкание и размыкание цепи между ними.

Принцип действия механический, не требуется питания извне. Граница срабатывания чувствительного элемента регулируется ручкой.

Важно обратить внимание на максимальную рабочую мощность прибора. Термостат для инфракрасного обогревателя способен регулировать снабжение электричеством ряда линий. Регулятор допустимо установить единственный на комнату либо дом

Регулятор допустимо установить единственный на комнату либо дом

Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей

Регулятор допустимо установить единственный на комнату либо дом. Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей.

Электронные

Датчиков температуры выпущено на рынок немало.

К примеру, встретим терморегуляторы с инфракрасным чувствительным элементом. Как известно, нагретые тела испускают электромагнитные волны (на основе явления работают приборы по теме статьи), они воспринимаются. Измеряется частота излучения, напрямую зависящая от температуры. Таким образом терморегулятор узнает, когда пора прекратить снабжение током инфракрасных обогревателей.

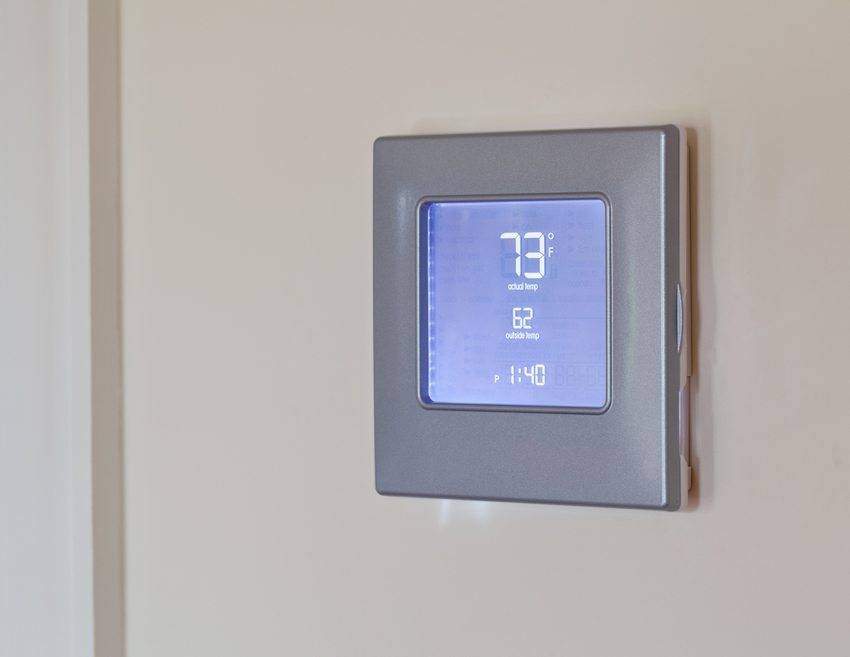

Электроника отличается жидкокристаллическим дисплеем и наглядностью, позволит задать программу, допустим, на неделю вперед по дням и часам. То, что на механических моделях приготовьтесь делать вручную, здесь выполнено автоматически. Это удобно, нагрев возможно запустить за четверть часа до прихода домой. Что в принципе невозможно для механических терморегуляторов.

Следующим шагом в эволюции видим устройства класса «Умный дом». Термостат общается с центром управления на частоте свыше 800 МГц, способен контролировать несметное число отопительных приборов. Нет надобности напоминать, что команды со смартфона помогут запустить подогрев помещений в необходимый момент. Удобна данная опция, если в спешке не нашлось времени отключить отопление. Где бы ни находился хозяин, устройства послушаются.

Многие приборы универсальны. Подключение терморегулятора к инфракрасному обогревателю возможно позднее заменить системой Теплый пол без хлопот. Смысл в правильной настройке датчиков на измерение. Терморегуляторы не должны подвергаться воздействию прямых солнечных лучей, сквозняков. Не следует располагать на внешней стене помещения приборы.

Умные приборы в большинстве снабжены функциями самоконтроля. При выходе из строя датчика отопительные приборы переводятся в режим 30%-ной активности. Это не дает дому остыть окончательно и гарантирует отсутствие перегрева помещений.

Стоит прибавить, что электронные терморегуляторы точнее механических в разы.

Прямое подключение ИК-обогревателя

Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.

К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.

Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.

Минусы очевидны:

– Невозможность в автоматическом режиме регулировать температуру

Прибор будет иметь всего два режима работы, или включен, или выключен. Менять их вам придется вручную. Принцип здесь простой – как только становится холодно – вы его включаете, если стало жарко – выключаете.

– Нельзя подключать к одной розетке несколько ИК-обогревателей

Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.

– Занимается одна из электрических розеток

Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.

– Необходимость ручного включения и выключения

Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.

– Внешний вид

Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.

Основные преимущества:

– Простота инсталляции

Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:

– Стоимость реализации

Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.

– Возможность использовать существующую сеть квартиры или дома

Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.

ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.

Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:

– не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку

– Вам придётся занять одну из розеток помещения

– Внешний монтаж портит общий вид интерьера

Виды терморегуляторов

Сначала разберемся, что предлагают производители. Категорий термостатов всего две:

• Механические.
• Электронные.

Первый вариант — это самые простые конструкции. Они похожи на пластмассовые коробочки, на панель которых выведены:

• Переключатель — с его помощью устанавливается необходимая температура.
• Кнопка для включения прибора.
• Световой диод, показывающий, работает устройство или нет.

Есть в этой категории модели, оснащенные дисплеем, куда выводятся заданные и реальные параметры температуры воздуха. Конечно, стоят подобные устройства дороже. Но в целом механический термостат — это прибор с ручным управлением, так что дистанционно его настроить нельзя. Механические аналоги могут выдерживать силу тока до 16 А.

Второй вариант — это более сложные приборы, в которых предусмотрено дистанционное управление, жидкокристаллический экран и система точнейшей настройки. Это удобно, эффективно, но дорого. Такие устройства могут выдерживать силу тока до 8 А.

Чтобы подключить ИК-нагреватель через термостат, необходимо установить определенные нормы, основанные на мощности потребления нагревательным прибором электрического тока. Здесь за основу берется единственный показатель — 3 кВт. Обычно для городских квартир и небольших частных домов используются инфракрасные обогреватели до 3 кВт мощности. О них и пойдет разговор далее. Давайте рассмотрим схему их подключения.

Место установки термостата

Это очень важная позиция, которая влияет на корректную работу прибора. Что необходимо знать?

1. Высота установки — 1,5 м.
2. Крепить прибор необходимо на стену, при этом под него рекомендуется установить утеплитель, чтобы не было реакции на температуру стены.
3. Нельзя закрывать термостат занавесками, мебелью, жалюзи и так далее.
4. В каждом помещении устанавливается всего один терморегулятор.

Особенности

Инфракрасные обогреватели обладают довольно интересным принципом работы. Они нагревают не сам воздух, а располагающиеся вокруг предметы за счет ИК-излучения. В результате те становятся теплыми, отдавая часть тепловой энергии в атмосферу – в помещении становится тепло и комфортно. Рассмотрим основные особенности ИК-обогревателей:

Самым ярким недостатком данных обогревателей является высокое потребление электроэнергии, что характерно для любого, даже самого экономного электроприбора.

• Правильное распределение тепла. Если выполнить в помещении монтаж традиционных радиаторов, то вблизи полов будет прохладно, а вблизи потолков жарко. В случае с ИК-обогревателями полы будут теплыми, так как их будет греть ИК-излучение;
• При правильном монтаже они не наносят вреда здоровью человека – если правильно установить это оборудование на штатном месте, то оно не окажет негативного воздействия на организм (в частности, не будет головных болей);
• Быстрый прогрев помещений – согревают заметно быстрее, чем традиционные радиаторы;
• Практически полная бесшумность – шумят разве что газовые приборы (да и то их практически не слышно);
• Могут работать в помещениях с повышенным уровнем влажности;
• Доступны к эксплуатации в уличных условиях, создавая комфортную обстановку на открытых площадках;
• Отсутствие негативного воздействия на окружающую среду.

Установка ИК-обогревателя в жилой комнате создаст теплую атмосферу, в которой приятно не только отдыхать, но и работать.

Разновидности и характеристики терморегуляторов

Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:

1. Механические.
2. Электронные.

Механический тип терморегулятора для инфракрасного обогревателя

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.

Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.

Электронная разновидность термостата, контролирующего работу ИК-обогревателя

Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.

Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Схемы вариантов подключения

Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.

Инфракрасные панели легко дополнят любой интерьер

Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:

в первом случае можно использовать 1 обогреватель и 1 терморегулятор. Автомат обладает 2 парами проводов, одна из них направлена к терморегулятору. Один провод — это ноль, другой — фаза. Подсоединение осуществляется соответственно. С помощью второй пары элементов осуществляется соединение с инфракрасным обогревателем;

Соединить один обогреватель с регулятором можно с помощью проводов

Подключение двух обогревателей требует выполнения разводки от термостата

При соединении нескольких устройств разрабатывают индивидуальную схему

Особенности моделей терморегуляторов

Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.

Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей

Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.

Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом

Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.

Ассортимент Timberk включает в себя разнообразные и современные модели регуляторов

Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.

В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств

Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.

Рекомендации по правильной установке

Универсальные и простые правила подключения приборов контроля к инфракрасным панелям следует соблюдать для безопасной и бесперебойной работы техники. Основные советы по установке и размещению элементов выражены в следующем:

• в каждое отапливаемое инфракрасным обогревателем помещением можно установить один термостат;
• монтаж датчика может проводиться на поверхности инфракрасной панели, но между ними необходима установка теплоотражающего экрана;
• потолочные обогреватели, оснащённые контролирующим датчиком, не обладают мощностью более 3 кВт;
• рекомендуется устанавливать регуляторы на высоте 1,5 м от уровня пола.

Регулятор на инфракрасной панели имеет лаконичный дизайн и не портит интерьер помещения

Видео: конструкция и подключение механического терморегулятора

Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.

Выгодно ли отапливать ИК обогревателями

Может показаться, что стоимость отопления с помощью электрических излучателей непомерно высока. Но это справедливо только в случае эксплуатации обогревателей без терморегулятора, работающих в постоянном режиме.

Если провести расчет отопления в квартире, можно получить точную стоимость расходов.

• При условии использования терморегулятора, обогреватель будет работать только 60% времени.
• Для прибора отопления на 2 кВт, потребуется всего 1,2 кВт для работы в течение часа.
• В течение суток обогреватель потратит 29 кВт, в месяц 870 кВт.
• Высчитать расход электроэнергии при отоплении жилья за месяц можно по средней стоимости электричества, установленной для региона проживания.

Через термостат, включаемый в розетку

Если вы хотите не знать проблемы с ручным управлением, то подключите термостат к обогревателю. Термостат нужно будет купить отдельно.

Плюсы
Легко. Подключить обогреватель через терморегулятор может любой. Для этого не нужны сверхспособности или глубокие познания, вызов мастера.
Возможность задавать температуру. Благодаря термостату вы сможете самостоятельно регулировать градусы.

Минусы
Привязанность к месту нахождения розетки. Как и было с прямым подключением.
Необходимость дополнительно купить терморегулятор. Нужно будет найти регулятор и потратиться.
Нельзя к одному термостату подключить несколько приборов. Для каждого придётся купить своё оборудование.
Наружный монтаж. Проводка видна вашему глазу, это может не нравиться и ухудшать вид комнаты.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение

Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Вайлант

Способ регулировки

Органы управления могут быть:

• в виде кнопок, а все данные отображаются на электронном табло;
• механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Термостаты могут быть простыми или многофункциональными.

• Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
• Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
• Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

Способы монтажа

По способу монтажа различают встраиваемые, накладные и розеточные терморегуляторы

Встраиваемые регуляторы – устройства, не имеющие собственного корпуса, которые интегрируются в ИК-обогреватель. Накладные приборы монтируются на стену, пол или потолок в зоне, где требуется мониторинг температуры.

Основные правила установки накладных терморегуляторов

1. В каждое отапливаемое помещение устанавливается отдельный регулятор.
2. Устройства настенного типа, например, Eberle RTR-E 3563 рекомендуется монтировать на высоте 1,5-2 метра от уровня пола.
3. Между датчиком температуры и поверхностью, на которую он монтируется, рекомендуется установить теплоотражающий экран.
4. Регулятор должен находиться в таком месте, где на него не воздействует повышенная влажность, солнечный свет или источники тепла.

При нарушении этих правил замер температуры будет неточным.

Подключение ИК-обогревателя через терморегулятор

Способ подходит для механических и электронных устройств. При реализации этого способа потребуется выполнить электропроводку от щитка до места монтажа ИК-обогревателя. Возможен вариант с внешней прокладкой в кабель-канале.

Подключение ИК-обогревателя через розеточный терморегулятор

Розеточные регуляторы температуры в нижней части блока имеют розетку, например, модели Terneo Pro-Z, Terneo RZ-2 м. Устройства не требуют навыков электромонтажа, а схема их подключения очень простая:

Подключение нескольких ИК-обогревателей к терморегулятору

Способ используется для больших помещений, в которых для обогрева установлено несколько инфракрасных обогревателей. В этом случае подключение выполняется по следующей схеме:

В заключение

Вот и вся инструкция по установке и подключению инфракрасного обогревателя напрямую к терморегулятору и сети. Как Вы видите, мероприятие довольно простое и не требует особых навыков в электрике.

Напоследок хотелось бы добавить несколько собственных рекомендаций, связанных с установкой и обслуживанием изделия:

На сегодняшний день существуют механические и электронные терморегуляторы. Преимущество первого варианта – низкая стоимость и простота использования. В то же время современные изделия с циферблатом имеют большое количество функций, которые позволят сделать отопление не только экономичным, но и автоматическим. Настоятельно рекомендуем Вам отдать предпочтение именно современным электронным изделиям, т.к. это и облегчит Вашу жизнь и сделает отопление наиболее эффективным.
