Как разобрать миксер для ремонта своими руками

Особенности разборки

Существует два типа блендеров: ручной (погружной) и стационарный (настольный). Вам может понадобиться гаечный ключ или отвертка, чтобы разобрать настольную версию, в зависимости от типа крышки нижнего регистра. В этом случае все просто: винты или гайки откручиваются, а крышка снимается, что позволяет получить доступ к внутреннему устройству.

С погружными блендерами ситуация более сложная, так как их внешние крепления часто представляют собой хрупкие пластиковые защелки, местоположение которых заранее неизвестно, а внутренние компоненты могут быть дополнительно закреплены винтами, винтами или болтами.

Устранение неисправностей

Как уже говорилось выше, самостоятельно устранить поломку можно только заменой неисправных узлов. Для этого нужно внимательно осмотреть все элементы и соединения платы управления на предмет вспучивания, окисления или оплавления. Желательно также проверить все подозрительные узлы тестером.

В первую очередь, следует обратить внимание на предохранитель

Рассчитан этот предохранитель на 100 срабатываний, после которых прибор сам возвращается в исходное состояние через некоторое время и продолжает дальше нормально функционировать. Если же ресурс предохранителя полностью исчерпан, его необходимо заменить на аналогичный по характеристикам.

Принцип работы блендера

Сегодня в продаже есть три типа этой мелкой техники: ручной, стационарный и дополняющий кухонный комбайн. Каждый из видов в работу приводит электрический мотор, который активизирует рабочие элементы механизма. После подключения к прямому источнику подачи электроэнергии и включения кнопки «Пуск», нож начинает вращаться, измельчая продукт в чаше по одной замкнутой траектории.

Во время работы электрический мотор, миновав выходной вал и шпиндель, передаёт лезвию крутящий момент. В результате этого вы можете регулировать скорость измельчения фруктов, овощей или мяса, контролируя помол. Внутри чаши формируется круговорот – измельчённая пища отодвигается на задний план, а передняя подступает к лезвиям.

Данное явление свойственно мощной технике, которая правильно сконструирована. Бюджетные модели не всегда позволяют легко и быстро измельчить продукты до нужной консистенции. Круговорот не образовывается, в результате чего ножи вращаются по воздуху, не задевая продукт. Данная особенность не всегда является причиной возникновения поломок – скорее всего, мощности вашей модели недостаточно, чтобы справиться с поставленной задачей.

Если вы собираетесь самостоятельно осуществить ремонт блендера – рекомендуем принять во внимание его принцип работы. Так будет легче выявить источник неисправности, а также разобрать, починить и собрать обратно технику, не повредив другие элементы механизма

Как разобрать блендер Braun погружной

Погружной блендер представляет собой «ручку» без чаши, механизмы и электромотор находятся в самой «ручке». Чтобы разобрать его, нужно сделать следующее:

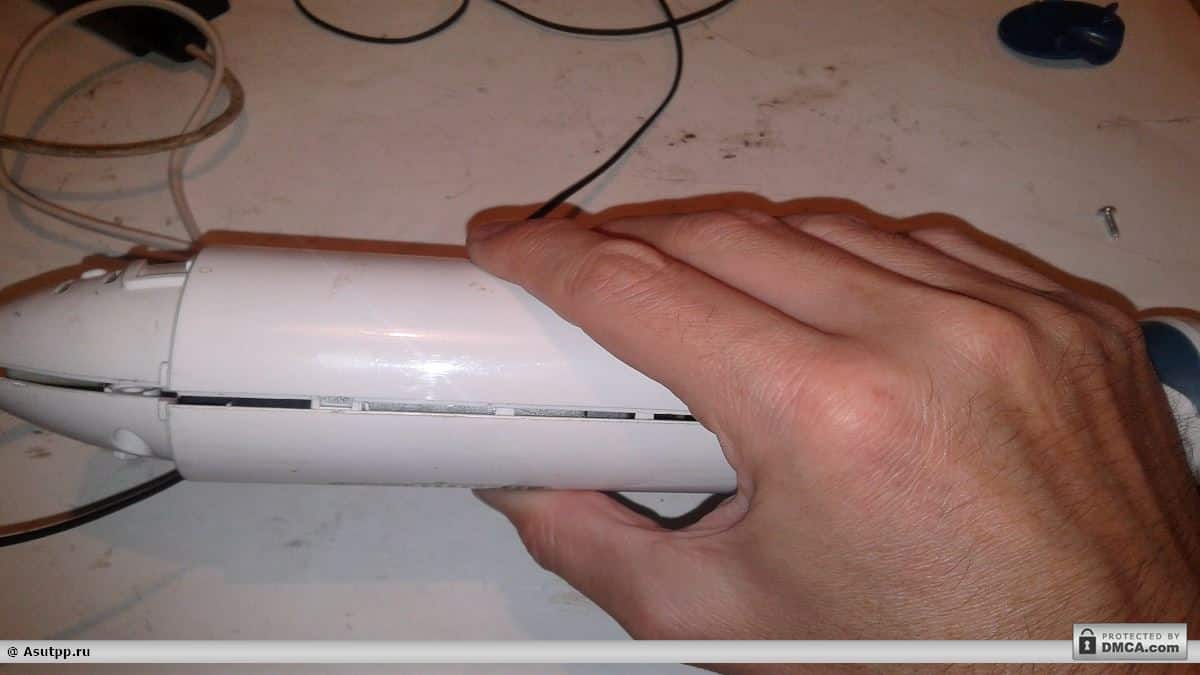

1. Вставьте кончик плоской отвертки (или перочинного ножа) в шов между кожухом и корпусом. Аккуратными ударами молотка по отвертке выбейте шов по всей длине.
2. С помощью пассатижи достаньте «патрон» (держатель насадок).
3. Продолжайте аккуратно отверткой и молотком разводить шов по его длине, пока не почувствуете, что двигатель под корпусом свободно «ходит».
4. Теперь концом отвертки сдвиньте фиксаторы внутрь корпуса. Затем двигатель должен легко извлечься. Будьте внимательны с фиксаторами — при их случайной поломке собрать блендер обратно не получится. Кроме того, не стоит рисковать и брать толстую отвертку — это может повредить пластиковый корпус блендера.
5. Под двигателем вы увидите плату управления. Чтобы ее достать достаточно подцепить ее край при помощи пассатижи. Не переусердствуйте — плата легко ломается от сильного нажатия на нее инструментами.
6. Затем отогните защелки задней крышки. Для этого сдвиньте их. В погружном блендере их всего четыре.
7. Теперь уберите крышку в сторону.

Таким образом, вы сможете провести разборку погружного блендера Braun самостоятельно или почистить детали внутри.

Устранение неисправностей

Как уже упоминалось выше, вы можете восстановить только повреждения самостоятельно замена неисправных компонентов. Для этого внимательно осмотрите все элементы и соединения платы управления на предмет расширения, окисления или плавления. Желательно также проверить все подозрительные узлы с помощью тестера.

Прежде всего, стоит обратить внимание на предохранитель. Этот предохранитель рассчитан на 100 операций, после чего само устройство через некоторое время возвращается в исходное состояние и продолжает нормально функционировать

Если ресурс предохранителя полностью исчерпан, его следует заменить аналогичным по характеристикам

Этот предохранитель рассчитан на 100 операций, после чего само устройство через некоторое время возвращается в исходное состояние и продолжает нормально функционировать. Если ресурс предохранителя полностью исчерпан, его следует заменить аналогичным по характеристикам.

Разборка блендеров Bosch

Пробовать самостоятельно починить сломавшийся блендер . Причём только в случае, если вы сами хоть немного разбираетесь в электронике и электротехнике, умеете пользоваться тестером и паяльником. Но для начала его нужно разобрать, не сломав окончательно. Так как же это сделать?

Особенности разборки

Существует два типа блендеров: ручные (погружные) и стационарные (настольные). Для разборки настольного варианта может понадобиться гаечный ключ или отвертка, в зависимости от типа креплений нижней крышки корпуса. В этом случае всё просто: винты или гайки откручиваются, и крышка снимается, открывая доступ к внутреннему устройству.

С погружными блендерами дело обстоит сложнее, так как их наружные крепления часто представляют собой хрупкие пластмассовые защёлки, расположение которых заранее неизвестно, а внутренние узлы могут дополнительно крепиться шурупами, саморезами или болтами.

Разборка погружной модели

Погружной блендер состоит из 3-х основных элементов: электродвигателя, шпинделя и блока (платы) управления. Его ремонт сводится к замене неисправной детали и удалении загрязнений. Рассмотрим, как разобрать модель Bosch MSM 7700.

Для этого нам понадобится маленькая плоская отвёртка с широким тонким наконечником или перочинный нож с узким лезвием. А также небольшой ключ-шестигранник на 3-4 мм. Если такого ключа в хозяйстве не найдется, вместо него можно попробовать использовать крестовую или плоскую отвёртку подходящего размера.

В качестве тренировки начнём с самого простого – снятия небольшой панели с рукоятки устройства. Её довольно легко поддеть отвёрткой и отщёлкнуть. Под ней мы увидим два самореза, которые необходимо аккуратно выкрутить шестигранным ключом.

С задней крышкой корпуса всё несколько сложнее и нужно быть предельно осторожным, чтобы ничего не сломать

Здесь не стоит прилагать большую силу, а важно сначала понять, что именно удерживает крышку в зацеплении с корпусом, и в каком направлении она сдвигается

Справившись с этой задачей, мы обнаружим ещё два самореза внутри, которые также нужно открутить, чтобы продолжить дальнейшую разборку. Внимательно осмотрев края, мы заметим, что две половинки корпуса удерживают ещё несколько защёлок, которые можно легко отщёлкнуть плоской отвёрткой и получить, наконец, доступ к электромотору и плате управления погружного блендера.

Устранение неисправностей

Как уже говорилось выше, самостоятельно устранить поломку можно только заменой неисправных узлов. Для этого нужно внимательно осмотреть все элементы и соединения платы управления на предмет вспучивания, окисления или оплавления. Желательно также проверить все подозрительные узлы тестером.

В первую очередь, следует обратить внимание на предохранитель

Рассчитан этот предохранитель на 100 срабатываний, после которых прибор сам возвращается в исходное состояние через некоторое время и продолжает дальше нормально функционировать. Если же ресурс предохранителя полностью исчерпан, его необходимо заменить на аналогичный по характеристикам.

Заключение

Если поломка погружного блендера Bosch связана с более серьёзной неисправностью (например, выходом из строя электромотора), то провести ремонт своими силами не получится, так как для этого потребуется вмешательство квалифицированного специалиста и наличие специальных инструментов. Но разобрать и заменить сгоревший предохранитель, конденсатор или другую мелкую деталь, которую можно приобрести в магазине радиоэлектроники, вполне по силам самому (подробнее описано в статье осуществляем ремонт блендера своими руками).

Наиболее частые поломки ручного блендера

Неисправности блендера могут проявляться как в электрической схеме, так и в работе механики. Самые распространенные поломки являются следствием ненадлежащего использования прибора. Причины нехарактерной работы или выхода из строя кроются в перегрузке, когда насадкам приходится с трудом вращаться в течение длительного времени. Этому также способствуют загрязнения и отсутствие смазки.

Электродвигатель – главная часть устройства. О его неисправности сигнализирует:

1. Полное молчание прибора.
2. Прерывистая работа и падение оборотов под нагрузкой.
3. Характерный запах паленой изоляции.
4. Искрение, наблюдаемое сквозь корпус и интенсивный нагрев устройства.

Дешевые модели имеют одну скорость, и питание электромотора осуществляется напрямую через диодный мост. Для изменения скорости вращения в устройство добавляется регулятор скоростей. Эта схема также может привести к остановке блендера и потребовать ремонта. Неисправности в ней проявляются факторами, аналогичными описываемым выше.

Из механических неисправностей наблюдается поломка насадок и плохое сцепление их с переходником, находящимся на валу двигателя. Ремонт насадки блендера пошагово продемонстрирован на видео:

В стационарных моделях, к описываемым неисправностям добавляются поломки в моторе, вращающем чашу и муфте, обеспечивающей вращение.

Симптомы поломок

Перед тем как отремонтировать погружной или стационарный блендер, важно правильно диагностировать поломку. Любое отклонение от стабильной работы сигнализирует о возникновении неполадок, но причин, по которым они появились, может быть множество

Если от блендера сломался венчик – устранить проблему не составит большого труда, ведь вы точно видите, с чем имеете дело. Но если неполадка затаилась глубоко внутри механизма, сразу определить источник не получится. Ремонт погружного своими руками возможен, но лучше всего заранее внимательно изучить мануал по конкретной модели. В свою очередь, стационарные нуждаются в более профессиональном подходе к устранению неисправностей любой сложности, поскольку механизм сложнее.

Жужжание при включении, но действий не происходит

Если вы приступили к использованию, но вместо стабильной работы устройство жужжит, но не измельчает – причин появления такой неполадки может быть несколько:

Сломалась насадка блендера. В большинстве случаев рабочий механизм заклинивает, в результате чего жужжание есть, но измельчения не происходит

Для устранения этой неисправности нужно осторожно отжать кнопку «Пуск», предварительно сняв чашу.
Обмотка мотора сломалась. Если деактивация кнопки «Пуск» не помогла вернуть прибор в рабочее состояние – скорее всего, он сгорел

Выявить эту проблему можно по специфическому запаху гари, который сразу же появляется после включения. Такую неполадку самостоятельно устранить можно, но только в том случае, если нужно заменить щётки. Другие причины могут по себестоимости оказаться дорогими, что нерационально, ведь дешевле будет купить новую технику.

Отсутствие жужжания при включении

Когда при нажатии кнопки «Пуск» ничего не происходит – отсутствие жужжания не всегда является поводом для паники. Причин, почему не работает техника, может быть несколько:

Неисправность может прятаться не в самом устройстве, а в розетке. Перед тем как начать паниковать, проверьте её на работоспособность.

При долгом использовании или неправильном хранении может случиться так, что шнур может выйти из строя. Это происходит так: в одном или нескольких местах он перегибается и не даёт электричеству проходить к рабочему механизму. Чтобы диагностировать поломку, нужно вскрыть корпус, найти силовую колодку и кабель, прикрученный к ней. В этом узле нужно проверить наличие или отсутствие тока, используя специальную отвёртку. Если электроэнергия поступает – значит, шнур исправен.

Некоторые модели могут иметь предохранители, которые спустя время сгорают, блокируя работу устройства. Решить проблему можно путём их замены на новые.

Если при включении ничего не происходит, а вышеперечисленные пункты полностью исправны – скорее всего, двигатель сгорел. Диагностировать поломку можно путём проверки платы на наличие визуальных дефектов. Если она вздулась или дорожки прерываются – устройство починке не подлежит, поскольку стоимость этой детали обойдётся дороже, нежели покупка новой техники.

Не измельчает

Если устройство включается, но ножевой механизм не крутится – скорее всего, его заклинило или двигатель вышел из строя. Устранить проблему можно путём замены или перепроверки правильности установки деталей. В некоторых случаях проблема кроется в низкой мощности блендера, которой недостаточно, чтобы измельчить продукт до нужной консистенции.

Ремонт блендера в Москве может осуществить множество сервисных центров. Если вы не знаете, как вернуть стабильную работу технике – обратитесь к специалисту. Он поможет вам устранить поломки любой сложности легко и быстро.

Не крутится

Что делать, если нож в блендере не крутится? Не стоит бить в набат, поскольку причина может быть в банальном заклинивании механизма. Для исправления ситуации нужно чашу извлечь и проверить нож на предмет неисправностей. Ремонт блендера Филипс или другой марки можно делать собственноручно.

Не работает

Если в определённый момент блендер перестал работать – в лучшем случае у вас вышла из строя обмотка двигателя. Её можно починить собственноручно или отдать технику в сервисный центр. Если базовая диагностика не дала результата – ремонт блендера Бош или другой марки находится под угрозой. Источник поломки может таиться в плате, починка которой обойдётся дорого. Визуальные дефекты на её поверхности могут стать ответом на вопрос, почему блендер не работает.

Особенности разборки блендеров разных фирм

В быту широко применяют модели Браун, Поларис, Редмонд, Филипс, Скарлет, Бош. Некоторые из них одноразовые и неремонтопригодные. Их разборка не предусмотрена.

Технику Браун разбирают следующим образом:

Плоскогубцами извлекают патрон (держатель для насадок). Тонкую отвертку просовывают в шов между корпусом и внешней оболочкой. Слегка ударяют молотком по отвертке, выбивая таким образом сварной шов. Это действие продолжают, пока двигатель не начнет свободно двигаться внутри корпуса

Все делают с большой осторожностью, чтобы не разрушить фиксаторы. Не следует использовать толстую отвертку, она может повредить внешнюю оболочку корпуса

Прижимают фиксаторы и извлекают двигатель

Обычно плата управления вытягивается вместе с двигателем. Если она не поддалась, ее подтягивают плоскогубцами за нижнюю кромку. Внутри есть защелки крепления крышки. Их отгибают по стрелкам. Отверткой поддевают крышку-регулятор скорости. Отгибают фиксаторы крепления сетевого шнура, расположенные внутри.

Модели фирмы Поларис бывают разборные и неразборные (например, PHB-0713AL), детали которых приклеены или припаяны.

Элементы разборных блендеров разъединяют так:

• откручивают винты;
• лезвием или тонким ножом отстегивают защелки, заглушки;
• аккуратно рассоединяют элементы.

Проклеенные части разрезают, но вернуть при сборке первоначальный вид такому блендеру не получится.

У техники Редмонд все крепления являются фиксаторами. Разъединять их надо аккуратно, иначе при сборке в местах соединений возникнут несплошности.

Популярные модели Рендмонд разбирают следующим образом:

• снимают верхнее металлическое кольцо, отгибая внутренние защелки;
• приложив небольшое усилие, снимают ручку регулировки, придерживая пластиковую ось вращения и пружину;
• откручивают 4 винта;
• поддевают и снимают нижнее кольцо, аккуратно стягивают металлический защитный кожух;
• обрабатывают ножом по окружности корпуса клеевой шов и снимают цилиндрическую часть;
• вынимают направляющую втулку;
• выдвигают из корпуса двигатель вместе с платой.

Модели Филипс разбирают по такой инструкции:

• со стороны, где находится ручка регуляции скорости, отсоединяют декоративную крышку, поддев ее ножом или отверткой – она крепится двухсторонним скотчем;
• следующую крышку, закрепленную саморезами, демонтируют с помощью отвертки;
• пластмассовую шестерню снимают руками;
• с обратной стороны открепляют защитную крышку, для этого надавливают отверткой на кнопки-защелки и ножом отгибают ушко;
• далее следует приклеенная фасонная крышка, защищающая мотор, – ее отсоединяют ножом.

На завершающей стадии извлекают двигатель и плату управления.

Модели Скарлет погружного типа разбирают в такой последовательности:

• поддевают колпачок регулятора скорости отверткой и снимают его со стержня;
• откручивают 4 винта, которыми крепится крышка;
• вытаскивают соединительную втулку, закрывающую двигатель;
• извлекают мотор и плату.

Двигатель – самая уязвимая часть этих приборов.

Детали стационарных блендеров Бош демонтируют с помощью гаечного ключа и плоскогубцев.

Разборка погружных разновидностей имеет особенности:

• крепления на внешней поверхности – непрочные защелки из пластика;
• внутренние детали могут крепиться на болтах, саморезах, шурупах.

Redmond RHM-M2103

Подскажите, пожалуйста, как разобрать миксер для ремонта? Спасибо.

Ответы 2

Осмотрите внимательно поверхность устройства, смотреть декоративные заглушки под ними должны бать саморезы, обычно на дне корпуса, далее должны быть защелки как на корпусах пылесосов или фенов

Верхняя крышка (если его поставить на резинки — отщелкивается просто так) отщелкиваем накладку у гнезд для венчиков. Далее в нише где намотан провод — шуруп под треугольную биту, — откручиваем. Аккуратно снизу вверх сдвигаем металлический корпус (это тоненькая нержавейка) под ней 4 шурупа под крест отвертку и миксер разбирается на 2 части. Далее хитрый шуруп прямо под кнопкой Eject (вкручен со стороны венчиков.) далее отщелкиваем верхнюю часть ручки ( Можно перед этим снять ползунки Speed И turbo / ни в коем случае не снимайте отдельно кнопку L/H — Сломаете ушко ( я сломал — пришлось вплавлять скобу от степлера)) Эта кнопка снимается вместе с ручкой . Впринципе все. из неочевидного только то что корпус сдвигается вверх

Для самостоятельного устранения поломок требуется предварительно разобрать блендер. Эта процедура имеет свою специфику. Следуя рекомендациям мастеров можно, не обращаясь в специализированные центры, подготовить технику к ремонту. Это позволит сэкономить на оплате сервисного обслуживания или покупке нового прибора.

Как разобрать крышку блендера Braun

Отдельно стоит упомянуть про крышку стационарного блендера Браун. Все дело в том, что в эту крышку встроен редуктор. Именно он помогает блендеру быть многофункциональным: резать, измельчать, взбивать.

Вот только разобрать такую крышку с редуктором — задача не из простых. Большинство мастеров по ремонту советуют не делать этого самостоятельно. Редуктор при неправильном снятии с крышки может запросто прийти в негодность. И все же для самых смелых дадим инструкцию, как разобрать крышку блендера в домашних условиях:

редуктор крепится в крышке верхней и нижней муфтами

Осторожно просуньте отвертку под верхнюю муфту и потяните наверх. Муфта легко снимется;
редуктор вынимается сверху

От нижней муфты он легко отсоединится, если слегка расшевелить сам редуктор. Механизм металлический. При поломке его необходимо заменить или хорошенько прочистить.

Стационарный блендер

Поговорим, как работает изделие. Нож быстро вращается в чаше, куда закладываются измельчаемые продукты. Специфическое лезвие вызывает в содержимом движение вдоль замкнутой траектории. Нож расположился на дне. Когда электромотор через выходной вал и шпиндель передают крутящий момент лезвию, обороты последнего быстро нарастают. За счет скорости (тысячи оборотов ежеминутно) получается эффект движения измельчаемой массы. Огибающая ножа блендера напоминает пропеллер. Крестовина затягивает сверху на себя фрукты, овощи, в стороны отбрасывает измельченные кусочки.

Затем вступает в права профиль чаши, закручивающий движение пищевой массы. Стенки расширяются кверху, поэтому под напором потока, выходящего с ножа, месиво начинает ползти вверх. По центру кусочки продуктов проваливаются вниз. Переработанная масса достигает крышки, обрушивается вновь на ножи. Описываемый процесс протекает с неподвластной взгляду скоростью.

Рассмотренный цикл происходит в идеале, в сильных блендерах. У дешевых бытовых моделей недостаточно оборотов наладить замкнутое движение. Нож режет пустоту. Поэтому, желая измельчить капусту, повар вынужден добавить воды. Шаг высвобождает законы гидродинамики, вступающие в права, облегчается работа ножей. Поэтому первое! До того, как починить блендер (который, быть может и не ломался):

• Если маломощный блендер не хочет измельчать массу, факт не говорит о 100% наличии неисправности. Попробуйте добавить воды, молока, сока, повторить процесс.
• Простой факт означает: у блендера затупился нож, поломался переключатель скоростей, двигателю недостает необходимой мощности. Мастера говорят: проблема затрагивает чашу. Точнее, кроется во вращающемся соединении ножа.

В нашем случае рекомендуется начать проверкой скорости. Просто положений регулятора до десятка, нужно пройти фиксированные места поочередно, оценивая слухом, движется нож блендера быстрее или медленнее.

Некоторые аксессуары

Вращается чаша для стационарного смесителя. При вращении вокруг оси обода вращаются в одну сторону, а чаша. В другую. Эту функцию добавили в виду: тесто замешивается быстрее, консистенция однородная, без комочков. Достаточно обязательная функция для стационарных смесителей.

Кнопка для мгновенного отслойка вложений. Чтобы мгновенно переключить насадку, просто нажмите кнопку. Ранее инженеры Bosch использовали для оснащения устройств кнопкой, которую нужно было сильно надавить. Сейчас он имеет упрощенную конструкцию, и он присутствует почти во всех моделях.

Механизм защиты от перегрева. Благодаря этой функции двигатель автоматически отключается при увеличении нагрузки.

Специальное крепление. Нужно для крепления смесителя к стене. Такая насадка необходима для небольшого кухонного пространства.

Ручка с резиновыми вставками необходима для правильной фиксации смесителя в руке. Обычно используется на столовых приборах, вручную и без миски.

Удлиненный шнур. Классическая длина шнура. Около метра. Однако для удобства активации Bosch производит модели длиной шнура до 1,8 метра.

READ Stihl Ms 180 Регулировка Подачи Масла

Слот для хранения шнура. Необходимый для легкого хранения. Из-за этого шнур не нужно обматывать вокруг самого смесителя.

Ручные (погружные)

Как правило, модели этого типа не устанавливаются на подставках, не имеют чаши, и во время работы их нужно держать все время в руке. Некоторые устройства Bosch оснащены беспроводным типом питания, то есть они могут работать от батарей.

Смесители такого уровня не имеют высокого показателя мощности, и большое количество теста может просто не сбиваться

Поэтому, прежде чем покупать такое устройство, следует обратить внимание на материал и форму ручки: он должен быть удобным, легко фиксироваться в руке и не скользить. Интересно также, что все модели оснащены специальным покрытием

Часто дополнительные приложения идут к таким устройствам, например, венчиком.
