Самодельная циркулярная пила

Требования к конструкции

Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры

При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:

• станины, служащей основанием всего изделия;
• столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
• выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

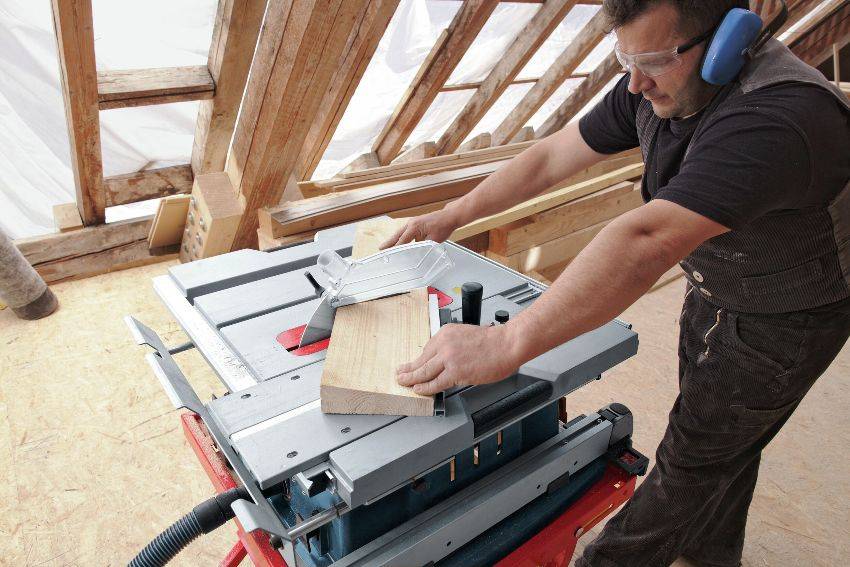

Малогабаритный циркулярный станок настольного типа

Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:

• основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
• столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
• комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).

Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.

При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

Стационарный циркулярный станок

Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:

Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.

После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.

Монтирование пилы диска

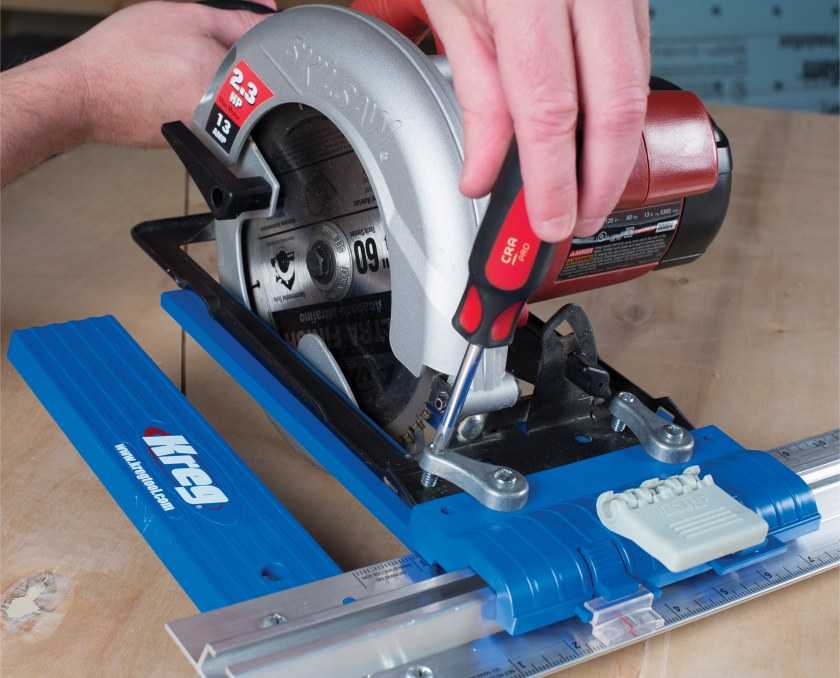

Укрепление подошвы

Остается совсем немного. С учетом расположения циркулярной электрической пилы с внутренней части подготовленного отверстия, проводится укрепление подошвы при помощи болтов. Накопитель с зубьями должен входить в гнездо без затруднений.

Готовый стол обрабатывается специальными составами, защищающими от влаги. Наносится несколько раз лаковое покрытие.

Чем можно дополнить систему

Получившаяся в итоге система может быть усовершенствована элементами по личному усмотрению мастера, то есть приспособлением для регулировки наклонного уровня, чехлом для предохранения, кареткой и т.п.

Мини-циркулярная пила

С помощью этого незаменимого для домашнего строительства инструмента можно распиливать всякий материал и под любым нужным углом. Это значит делать всю работу, связанную с вращающимся пильным диском. Теперь рассмотрим, как изготавливается мини циркулярная пила своими руками.

Делаем основание

Мини-циркуляционная пила должна стоять на устойчивом столе, потому как раскачивание может быть опасным и очень мешать в работе. Пред тем как изготовить станок из ручного инструмента, необходимо соорудить специальный стол. Станиной может стать старый кухонный стол или козлы из металла или дерева. Их надо соединить друг с другом доской, сечение которой 50 мм. На данное основание сверху закрепляют стол. Одним из вариантов изготовления столешницы является использование 4 мм стальных пластин в количестве 2 штук. Другой вариант – это применение толстых брусков. Их перевязывают посередине перемычкой, для которой берут фанеру 20-25 мм. Необходимый оставляемый между листами зазор составляет 10-12 мм.

Очень важно достичь того, чтобы была идеальная параллельность внутренних краев пластины. Крепление инструмента снизу к столу будет выполняться так, чтобы циркулярная пила оказалась между листами столешницы посередине зазора

К высверленным отверстиям к столу в этом положении прикрепляется мини-циркулярная пила.

Установка двигателя

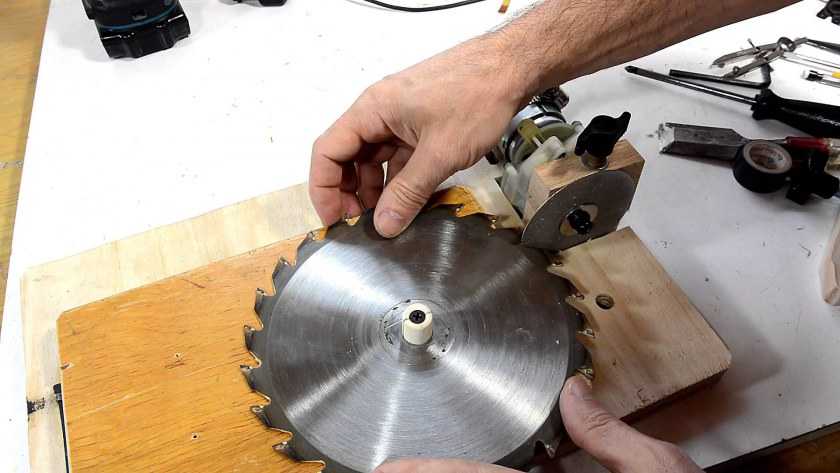

Для ручной дисковой пилы надо обдумать устройство передающего механизма от двигателя непосредственно к ней. Маленькое оборудование можно, и это будет намного проще, ставить прямо на ось двигателя. Но в этом случае мощность самодельной пилы будет низкой.

Передающим механизмом может стать велосипедный шпиндель. Так называют корпус, где расположен вал с подшипниками. Его с рамы срезают ножовкой. Звездочка не потребуется. Лучше взять звездочку от мотора Д8 или Д6. Чтобы она плотно села на вал, надо смастерить переходную втулку. Установка дисковой пилы на шпиндель требует учета диаметра посадочного отверстия. Отталкиваясь от этого, определяется внешний диаметр втулки для переходника. Втулка к шпинделю крепится в нескольких местах. К корпусу шпиндельного узла прикрепляется пластина, толщина которой 5 мм. На вал самодельной пилы закрепляется звездочка, в 2,5 раза больше установленной на шпинделе. После того как все детали закреплены, надевают цепь.

Итак, для изготовления циркулярной пилы своими руками вам понадобятся:

• стол;
• пластины;
• толстые бруски;
• перемычки;
• велосипедный шпиндель;
• звездочка;
• переходная втулка;
• вал;
• цепь.

Советы и техника безопасности

В ходе работы следует придерживаться рекомендаций специалистов.

• нельзя работать с древесиной, в которой присутствуют металлические фрагменты (гвозди, саморезы и т. д.);
• разметка материала возможна только при наличии специальных фиксаторов или подложек (особенно это касается длинных досок и бруса);
• доски и брус от двух метров длиной должны обрабатывать два человека;
• при работе с диском не должно применяться резких движений или толчков, в противном случае – устройство может заклинить, оно может сломаться;
• если материал имеет размеры от 42 см, то рекомендуется использовать специальный толкатель;
• если древесина неоднородна (есть сучья и узлы), то ее необходимой перед работой распустить;
• следует всегда пользоваться перчатками: как во время работы, так и во время очистки агрегата;
• нельзя накапливать древесные отходы на станке – это может вызвать пожар или короткое замыкание.

На станке нельзя работать при таких обстоятельствах:

• нет направляющей шины;
• нет кожуха;
• слишком широкая щель (от 10 мм);
• нет предохранителей (расклинивающий резец, задерживающие пальцы), которые уберегают работника от сорвавшейся заготовки;
• высота расклинивающего ножа превышает высоту пильного диска (от 6 мм), расстояние его монтажа (17-110 мм).

О том, как сделать циркулярную пилу своими руками, смотрите в следующем видео.

Плюсы и минусы самодельного распиловочного станка

Преимущества

Возможность сделать уникальный станок нужной мощности и размеров, под свои задачи.

Стоимость сборки может быть минимальной, если есть все исходные комплектующие или их часть.

Мощная самодельная циркулярка способна выполнять грубые и тяжелые работы, которые по силам только промышленному оборудованию, и которые не выдержат бытовые станки. Промышленные циркулярки стоят десятки и даже сотни тысяч рублей. Самодельный вариант обходится во много раз дешевле.

Недостатки

Современные заводские стационарные циркулярки для дома, несмотря на их хлипкость и сравнительно высокую цену, имеют ряд преимуществ. Как правило, все они оборудованы всевозможными степенями регулировки или некоторыми из них.

• глубина строгания;
• наклон диска под углом;
• регулировка оборотов;
• редукторная передача со значительным увеличением оборотов пильного диска;
• продуманные системы защиты.

Выполнить все эти опции полностью на самодельных станках сложно, трудно и дорого. Поэтому для мелких точных столярных работ, для производства мебели лучше подходят заводские станки с полным набором функций. Самодельный вариант хорошо подходит для грубых работ с крупногабаритной древесиной, первичной обработки.

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

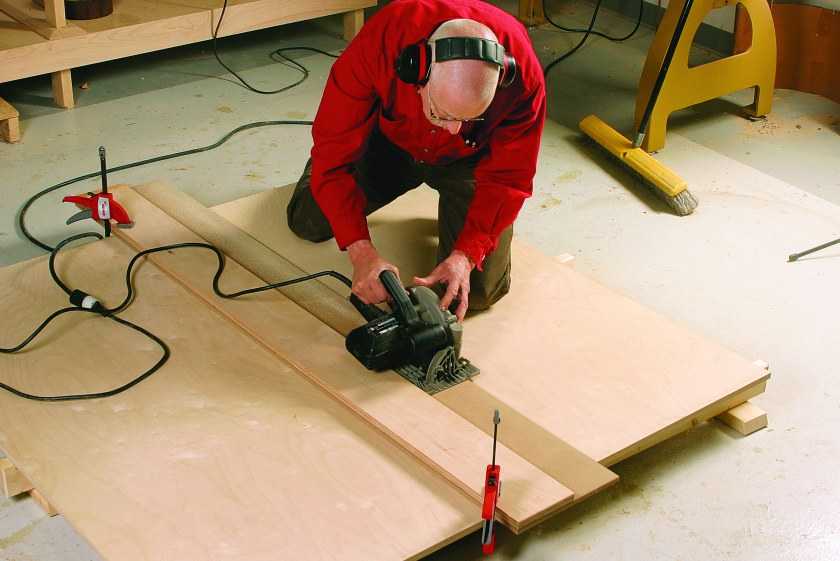

Как используется циркулярная пила

Циркулярка в домашних условиях используется для идеально ровного распила древесины. Чтобы обеспечить качественный длинный пропил, необходимы следующие условия: огромная скорость вращения диска, высокое качество режущей кромки, надёжность всей конструкции, эргономичность и абсолютная безопасность.

Распиловочный станок по дереву своими руками станет незаменимым помощником при строительстве дачного домика, деревянной подсобки или гаража, сарая и бани.

А во время домашнего ремонта мини-циркулярка своими руками – просто бесценное оборудование, помогающее быстро заготовить планки, брусья и рейки, распустить листы на фрагменты любых необходимых размеров.

Циркулярный стол своими руками – это новая степень свободы в работе с деревом. Имея такое оборудование, можно быстро воздвигнуть ограду, ворота и калитку, беседку, садовые арки, домашнюю мебель – шкафы, стулья, столы, полки, стеллажи.

Если циркулярка из ручной дисковой пилы своими руками будет снабжена специальным диском, с её помощью можно будет нарезать даже листы алюминия и иных материалов толщиной до двух миллиметров.

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Неисправности якоря и статора

Эти неисправности являются самыми распространенными. Во время работы неожиданно в щеточной области появляется сильное искрение. Может пойти дым и чувствоваться запах гари. Такие повреждения иногда очень трудно диагностировать. Начнем с самого простого и дорогого случая.

Схема проверки работоспособности циркулярной пилы.

После вскрытия двигателя выясняется, что и на роторе, и на статоре следы гари. Тут все понятно. Менять надо и то, и другое. Вариант дорогой, но вероятность ошибки исключена. Хуже, когда статор закопчен, а якорь как новый. На первый взгляд кажется просто — нужно менять статор. Совсем необязательно. Ротор тоже может быть неисправен, но находиться “в обрыве”. Более того, он и мог послужить причиной более серьезной поломки. Определить его неисправность в этом случае достаточно просто.

1. Отключите клеммы статора от щеток. На их месте закрепите щупы тестера, он должен показать маленькое сопротивление.
2. Медленно вращайте вал двигателя, если в какой-то момент сопротивление увеличится, значит, якорь неисправен.

Станок из циркулярной пилы

Чтобы создать циркулярный станок, необходимо грамотно подойти к его сборке. Только продуманное до мелочей устройство способно выполнять задачи, поставленные для него. Для мелких работ, конечно, лучше применять циркулярку на основе ручной пилы (Интерскол, например). Это и компактность размеров, и относительно низкое энергопотребление. Чтобы обрабатывать более габаритные заготовки в большом количестве, необходим стационарный станок. Рассмотрим самые важные узлы циркулярного станка.

1. Стол для станка можно сделать множеством способов, даже из обычного кухонного. Главное, чего нужно добиться, это стойкость и прочность конструкции.
2. Рабочий инструмент – диск. Он должен выходить за пределы стола максимум на одну треть от диаметра. Лучше всего использовать для обработки заготовок толщиной менее 150 мм, иначе такой станок вряд ли подойдет.
3. Валы и передачи. Лучшим решением является установка готового вала под инструмент, так как изготовление вала требует специальное оборудование и навыки, во избежание погрешностей и выхода из строя техники. Клино-ременная передача обеспечит большую безопасность и плавность хода.
4. Мотор. Среди моторов для циркулярки неизменным успехом пользуется привод от стиральной машины с его высоким КПД и более длительным ресурсом работы.

В заключение скажем, что самодельная циркулярная пила способна решать довольно обширный ряд бытовых задач. Оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему – оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчит нашу задачу. Конструкция ее необязательно будет сложной, главное – продумать все детали, сделать чертежи, осуществить правильную сборку.

Внимание! Во избежание травм всегда следите за техникой безопасности!

Приятной работы!

Назначение

циркулярный станок с фуганком

Станок сочетает в себе возможности циркулярной пилы и фуганка. Циркулярка используется для распиливания больших объемов бруса, доски, ламината, фанеры, гипсокартона, изделий из мягких сплавов. Распиливание осуществляется быстро, аккуратно и точно по размерам, чего невозможно добиться, используя ручной инструмент.

Фуганок предназначен для снятия верхнего, грубого слоя материала и придания гладкости заготовке. На фуговальных станках обрабатывают исключительно дерево. Существуют двухсторонние модели, которые одновременно обрабатывают две плоскости. Операции, выполняемые на циркулярном и фуговальном станках, осуществляют одну за другой, поэтому логично объединить их в единое устройство.

Что можно не использовать

Снятие кожуха

Заводской кожух для предохранения нередко убирается мастерами, когда проводится сборка стола по чертежам уникальным. Также самодельной заменяется заводская платформа.

Без внутреннего кожуха проводить уборку диска намного легче. Пила не будет сильно забиваться, когда работа ведется с влажными заготовками. Не смотря на потраченное на демонтаж время, не происходит перегруженность, а ресурс мотора сохраняется.

Снятие регулировочных элементов

Когда не планируется выполнять распиливание под наклоном, дополнительно снимаются все приспособления, предназначенные для регулировки дисковой наклонности.

Электрическую пилу предстоит закрепить прямо на новой части основания. Таким образом, пара миллиметров для увеличения глубины пропила выигрывается.

Преимущества

Когда инструмент (а тем более станок) производится самостоятельно, то его конструкция, как правило, максимально учитывает те потребности и стоящие задачи, которые предполагается решить с его помощью:

• чтобы у погонажных деталей при резке не было бы заусенцев и заломов, нужно, чтобы циркулярная пила имела регулируемую скорость движения относительно разрезаемой плоскости (чтобы заусенцы убирались режущими кромками пильных зубьев);
• предположим, нужно производить не обычную поперечную торцовку погонажных изделий, а под определенным углом. При этом необходимо, чтобы заготовка была зафиксирована во-избежании люфта во время реза;

Все эти особенности присущи именно самодельным конструкциям торцовочных станков, что делает их производство своими силами оправданным и выгодным.

Нюансы при работе

В завершении приведем несколько тонкостей, которые полезно знать, если хотите сделать самодельную каретку для циркулярной пилы:

1. На опорную стенку в месте, где диск проходит сквозь нее, рекомендуют установить толстый брусок, который не даст пиле выскочить за край стенки, что может привести к травме.
2. Для того чтобы придать конструкции большее скольжение рекомендуют зачистить полозья наждачной бумагой, а пазы периодически смазать огарком свечи (из парафина или стеарина). Иногда берется воск, но его использовать не рекомендуют, так как стаивания при эксплуатации, он липнет к полозьям.
3. Перед нанесением клея на детали, продувайте конструкцию от частиц деревянной пыли и стружки, чтобы избежать неровностей после склеивания.
4. Пропилив стенки, убедитесь, что пила свободно проходит сквозь них. Для этого можно сделать пропиленное отверстие немного больше толщины диска.

Изготовив таким нехитрым способом торцевую каретку в условиях домашней мастерской, под рукой у мастера будет удобный в обращении, универсальный инструмент, которому найдется применение в большинстве видов столярных работ.

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

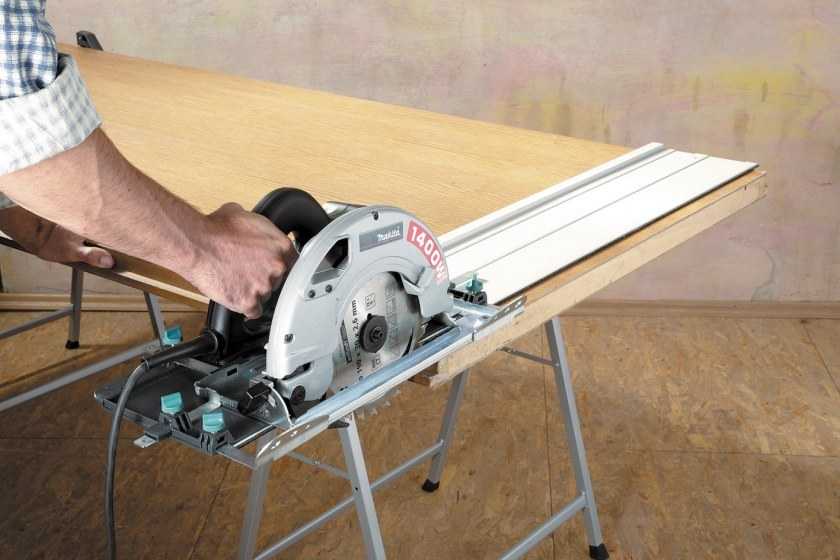

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

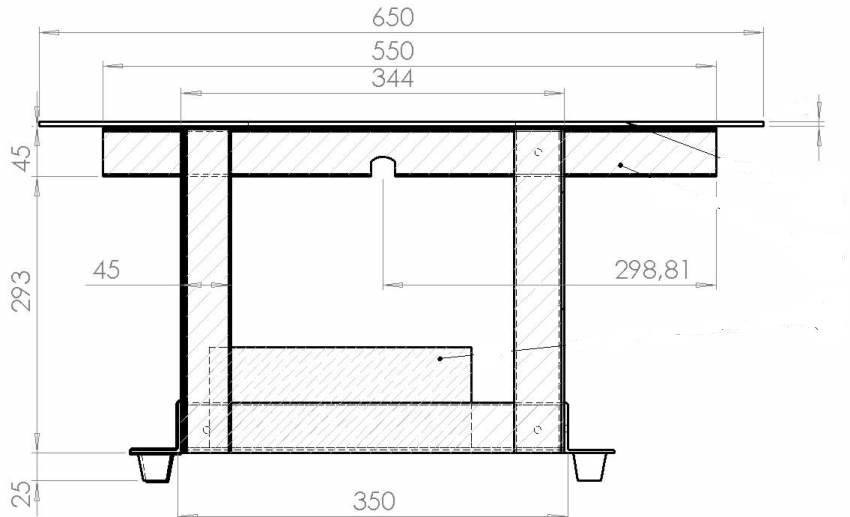

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.

Некоторые моменты исполнения самодельных устройств

Как бы хорошо не была сделана циркулярка, отдельные ошибки могут привести к тому, что ее работоспособность окажется ограниченной. Это касается, на первый взгляд, вроде бы мелочей. Начнем с подшипников для вала. Установка обычных оправдана, если станок используется время от времени. Для самодельного устройства с постоянным применением лучше установить самоустанавливающиеся подшипники. Они состоят из двух рядов шариков, регулируются подтягиванием зажимной гайки. Установить крышку для защиты от пыли, стружки обязательно.

На рабочей поверхности наносим шкалу с шагом в сантиметр. Это намного облегчит работу по дереву при определении ширины разреза. Многие пренебрегают установкой защитного щитка над диском, а зря – лечение от попадания стружки в глаз или в более серьезных ситуациях обходится дороже.

При работе с различными материалами часто требуется регулировать обороты циркулярной пилы. Самодельная конструкция, как правило, не обладает возможностями регулирования числа оборотов двигателя. Выход один – применение шкивов различного диаметра. Их устанавливают на валу двигателя. Если беретесь заказывать шкивы у токаря, сразу делайте сплошной шкив с двумя–тремя разными диаметрами.

Многие желают установить на распиловочный станок трехфазный электродвигатель, не имея 380 В. Понадобятся конденсаторы, рассчитанные на минимальное рабочее напряжение 600 В бумажного или масляно-бумажного типа.

Емкость конденсаторов рассчитываем, исходя из мощности электродвигателя: на 1 кВт – 100 мкФ для рабочего конденсатора Ср. Емкость пускового Сп берем вдвое большей. Пусковое устройство SB – это кнопка, которая сама возвращается в исходное положение. Запуск простой: включается SQ, на пару секунд нажимается SB. После запуска кнопка отпускается, как только двигатель наберет обороты, можно пилить.

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

• из уголков делают прямоугольную раму;
• к ней приваривают четыре ножки по углам нужной высоты;
• на высоте около 200 мм от их нижнего края делают обвязку из уголков;
• на верхней раме монтируют вал;
• фиксируют на одной его стороне ведомый шкив, а на другой – диск;
• изготавливают и прикрепляют к станине стол с подъемным механизмом;
• на нижней раме делают площадку из уголков или листового металла под электродвигатель;
• на валу мотора фиксируют ведущий шкив;
• надевают ремень на шкивы;
• на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
• с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
• подводят питание к станку от стационарной сети.

Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.

Назначение циркулярной пилы

Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.

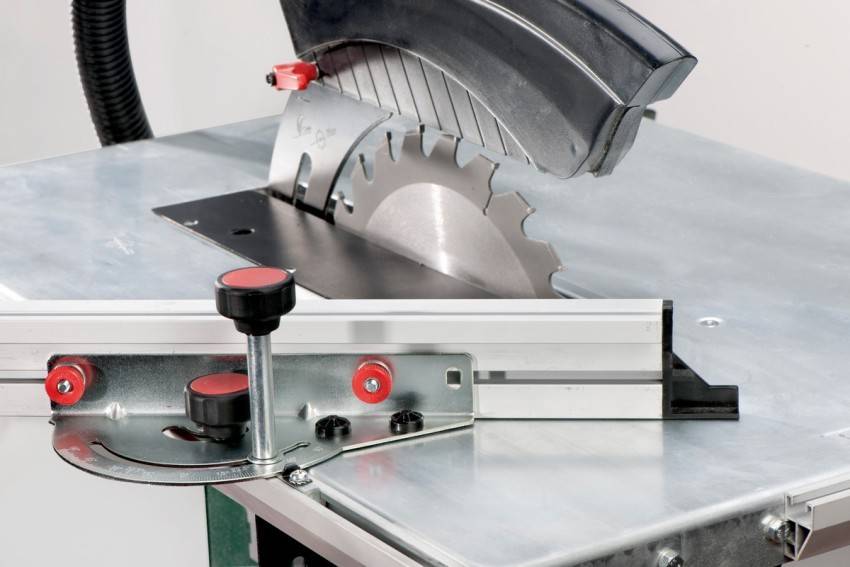

Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

Циркулярка своими руками в действии

Другие самодельные станки

Многих пользователей интересует, что еще можно сделать с помощью подручных средств из дрели своими руками? Ответов множество — домашние умельцы уже делают в гаражных мастерских различные самоделки из дрели. Дрель — универсальный инструмент, поэтому при определенном умении и фантазии можно изготовить все, что душе угодно.

1. Точило, надо только приобрести наждак в виде круга и сделать специальный держатель, в котором крепится дрель.
2. Сверлильный станок — есть специальные держатели для вертикального сверления или стойки.
3. Токарный станок небольшого размера для обработки древесины.
4. Мини-бормашину для различных нужд домашнего мастера.
5. Чтобы без проблем косить траву вокруг приусадебного участка, можно сделать собственноручно триммер из дрели.
6. Болгарка из дрели делается быстро, достаточно купить специфические насадки.
7. Гаражные мастера по ремонту автомобилей устанавливают оригинальные лебедки для замены двигателей на основе старых весьма мощных инструментов.
8. Огородники делают ямки для посадки молодых деревьев с помощью самодельного бура из дрели.
9. При заливке фундамента для подсобного помещения в частном секторе некоторые пользователи применяют самодельный вибратор, сделанный из дрели, чтобы быстро уплотнить бетонную конструкцию.
