Как сделать фильтр циклон для пылесоса своими руками?

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Читать также: Бесплатные программы для создания блок схем

Материалы

ПВХ Канализационная труба ø 100 мм;
ПВХ труба ø 40 мм;
шланг;
заклёпки;
клеевой стержень;
фиксирующие кольца – хомуты;
две 2-х литровые бутылки;
5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
Из жести электролобзиком вырезают 3 круга ø 100 мм.
В центре каждого круга вырезают отверстие ø 40 мм.
Полученные диски разрезают пополам.
Половинки последовательно соединяют между собой заклёпками, получая шнек.
Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
Верхнее отверстие горловины склеивают с выводом внутренней трубы.
В нижнюю пробку ввинчивают бутылку – накопитель.
В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Пылесосы с циклонным фильтром

Отличие циклонного фильтра от других – система всасывания и метод обработки мусора. С виду это обычный цилиндр с фильтром, но процедура втягивания и завихрения потока проходит несколько этапов.

Особенности конструкции

Под действием центробежной силы происходит отделение мусора от воздуха, что предотвращает его проникновение обратно с выхлопом в комнату. Колба, где происходит процесс завихрения, обычно состоит из прозрачного пластика, поэтому можно видеть не только засоренность, но и работу циклона.

Принцип работы

Воздух с мусором втягивается пылесосом в боковое отверстие фильтра, тем самым создавая центрифугу. При спиралевидном завихрении мусор отделяется от основного потока и прислоняется к стенкам емкости. Микрочастицы пыли кружатся дольше, а могут и вовсе оставаться в потоке. Для ее фильтрации уже установлен другой фильтр в виде поролона или ткани. Многоуровневая чистка требует к себе высокой мощности, поэтому при покупке пылесоса учитывайте данный параметр в первую очередь.

Советы по эксплуатации

Уход за циклонным фильтром достаточно прост – отсоедините конструкцию от пылесоса и откройте. Высыпьте мусор, и вставьте фильтр обратно. В отличие от аква-функции, емкость не нужно промывать водой, однако, при необходимости можно вытереть мокрой губкой с мылом или чистящим средством. Главное условие – высушить фильтр перед уборкой, поскольку остатки пыли могут скопиться в единую массу и заблокировать свободный проход воздуха, что может привести к поломке прибора.

Как выбрать пылесос с циклонным фильтром

На рынке можно встретить большое разнообразие марок с огромным списком функций, однако не все они будут востребованы в процессе эксплуатации. Выбирайте пылесос только среди уже зарекомендовавших себя брендов, поскольку дешевые устройства с большим функционалом могут не соответствовать действительности и быстро выйти из строя.

Также нужно определиться с типом пылесоса. Если уборка будет производиться в одной или нескольких комнатах с небольшими накоплениями мусора, купите вертикальную конструкцию с сетевым шнуром или аккумулятором. Циклонный фильтр в них работает довольно эффективно, при этом легко снимается и чистится.

Для больших помещений и клининговых компаний рекомендуется выбирать среди горизонтальных пылесосов, так как у них большая мощность и емкостный пылесборник. Центрифуга в этом случае работает быстрее, что позволяет качественно вычищать поверхность от пыли.

Можно ли делать фильтр самостоятельно

Если грамотно подходить к решению задачи, то никаких проблем возникнуть не должно. Главное, при этом не уменьшать качество фильтрации воздуха. Если выбрать некачественные расходные материалы, то получится это может не всегда.

Виды фильтров

На сегодняшний день в продаже представлены пылесосы с разными видами конструкций фильтров и способов задержания в них пыли. Марка пылесоса значения при этом не имеет. Это может быть самсунг, lg, филипс, бош, электролюкс и другие фирмы, каждая из которых имеет в продаже пылесосы с различными видами фильтров.

Любой их описанных выше фильтров можно сделать собственноручно, так как их конструкция не включает в себя сложные детали

В этом деле очень важно верно высчитать размер пылесборника и обеспечить стыкам полную герметизацию. Именно через эти стыки часть пыли может проходить назад в комнату, чего быть не должно

Фильтрующий материал всегда можно найти практически в любом доме, ну или в ближайшем магазине. Можно сделать его из поролона, салфеток из нетканого материала, медицинской маски и так далее.

СПРАВКА! Лучше всего выбирать для этих целей синтепон или автомобильный фильтр.

Преимущества и недостатки фильтров, сделанных своими руками

Основным плюсом самостоятельного изготовления фильтра является низкая стоимость. Обычно эти детали делают из простых материалов, часто уже использованных по их прямому назначению. В итоге цена фильтра может оказаться просто минимальной. Но экономия здесь должна быть умеренной, так как не стоит экономить на фильтрующих элементах, от которых напрямую зависит качество уборки.

Если говорить про эффективность фильтрации, то сложно сказать, какой из фильтров лучше, самодельный или заводской. Это будет напрямую зависеть от сбора детали в целом и качества используемых материалов. Понятно, что на производстве это происходит более качественно.

Если пылесос еще на гарантии, то устанавливать детали, сделанные своими руками, нельзя. Если потом произойдет какая-то более серьезная поломка, то в гарантийный ремонт его не примут.

СПРАВКА! Необходимо понимать, что любые действия по вмешательству в конструкцию пылесоса могут сильнее нагрузить электродвигатель

Поэтому очень важно правильно рассчитать проходимость воздушных масс и объем фильтра

Принцип действия циклонного фильтра

Создателем циклонного пылесоса был физик Джеймс Дайсон. Именно он первым разработал компактный отделитель пыли (или фильтр), функционирующий по принципу центробежной силы. Он установил патент на свое изобретение – пылесос марки «G-Force»– в 1986 году. Позднее, в начале 90-х годов Дайсон запустил в продажу модель «Dayson DC01», которая вышла на мировой рынок. В чем же заключался успех этого технологического новшества?

Фильтр циклон представляет собой агрегат из двух камер: внешней и внутренней. Под влиянием центробежной силы все элементы, поступающие в пылесос (пыль, мусор, стружка и т.д.), начинают вращаться по спирали. Именно поэтому циклонный фильтр для пылесоса универсальный имеет форму конуса: пыль в нем крутится, словно в воронке. При этом крупные частицы мусора оседают в первой, внешней камере, а мелкие остаются на внутренней стороне. Таким образом, из пылесоса через верхнее отверстие выходит тщательно очищенный воздух.

Достоинства фильтра:

Нет необходимости в контейнерах и одноразовых мешочках для сбора пыли и их бесконечной замене.
Компактность.
Бесшумная работа.
Если корпус фильтра прозрачный, можно контролировать его загрязнённость.
Высокая эффективность.

Пылесос с подобным фильтром достаточно универсальный, и подходит как для домашнего пользования, так и для промышленных помещений.

Соорудив циклонный фильтр своими руками, вы без труда сумеете изготовить и аквафильтр для пылесоса.

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

Дорожный конус;
Трубы пластиковые (примерно 40 мм)
Угол на 45 градусов;
Фанера;
Кусочки ЛДСП;
Клеевой пистолет и стержни;
Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Из чего можно сделать фильтр для пылесоса

При создании фильтров используются различные материалы, которые легко приобрести в любом магазине с хозяйственными товарами. Распространённым вариантом выступает поролон. Но также можно использовать любые плотные нетканые полотна

Главное, на что стоит обратить внимание — это плотность состава. Материал должен достаточно легко пропускать воду и при этом удерживать мельчайшую пыль

Фильтр из поролона

При загрязнении элемента фильтрации, для того, чтобы избежать трат на покупку нового, заменить его можно самостоятельно. Для этого потребуется кусок нового поролона нужной толщины, либо также можно использовать губку для мытья посуды. При этом, в случае покупки материала, можно купить поролон разной плотности (слой с более высокой плотностью будет идти первым ко входу фильтра). С помощью ножниц вырезается нужный размер и теми же ножницами подгоняется толщина, после чего новый фильтр устанавливается в пылесос.

Фильтр из других материалов

Процесс самостоятельного создания воздушного фильтра подразумевает использование и других материалов. Поролон можно заменить тканями с той же плотностью.

Поролон	25-40 кг/м³
Готовые марлевые повязки	30-32,0 кг/м³
Тонкий деним (джинс)	25-30 кг/м³
Ткань для фильтров, применяемых в автомобиле	38-46 кг/м³
Многослойный синтепон	30-40 кг/м³
Бытовой салфетки из нетканого полотна	35-40 кг/м³

Принцип изготовления тот же, что и в случае использование поролона: с помощью ножниц или канцелярского ножа из материала вырезается фильтр необходимого размера.

Сборка циклона

Предлагаемая конструкция циклона не требует изготовления внутренних перегородок. Его эффективность будет обеспечиваться за счет высоты фильтра.
Перед всеми действиями нужно удалить душку одного из ведра.
Далее нужно соединить вместе 2 ведра. Если удастся найти ведра аналогичной конструкции, что и на фото, то для их сращивания достаточно срезать у одного ободок и снять фаску.
После этого они будут плотно состыковаться.
В дне обрезанного ведра сверлится 2 отверстия под трубки. Одно делается по центру, а второе за 5 мм от края. Если нет коронки подходящего диаметра, то отверстия можно просто вырезать.
На отрезки труб устанавливаются муфты. Полученные соединения нужно вставить в отверстия в ведре. Оставшаяся муфта устанавливается изнутри ведра на трубку в центре.
Третья трубка используется для соединения колена 90 и 45 градусов. Колено 90 градусов устанавливается из внутренней стороны ведра на трубку крайнего отверстия. Колени поворачиваются как в примере на фото. В таком случае при всасывании будут получаться завихрения воздуха, при которых мусор станет оседать вниз. Чтобы угол сборки не нарушился, нужно прикрутить колено 45 градусов саморезом к стенке ведра.
Теперь, чтобы соединить муфты из ведра со шлангами от пылесоса, нужно сделать переходник. В данном случае под трубки имеющегося пылесоса пришлось применять резиновые пробки. В них прорезаются отверстия под шланги, после чего они ставятся на муфты. Чтобы предотвратить отсоединение пробок, сверху них затягиваются хомуты. Бывают пылесосы, которые состыковываются с муфтами без переходников.
Шланг от пылесоса присоединяется к центральной пробке. Трубка засоса мусора соединяется с крайним отверстием.
При включении пылесоса почти весь мусор будет оседать в циклоне.
В пылесборник пылесоса попадет лишь его малая часть.
После работы нужно снять верхнее ведро и вытряхнуть собранные опилки, стружку или пыль в контейнер. Причем выносить мусор будет не проблемой, благодаря сохранившейся дужке на нижнем ведре.

Разница между мокрым и сухим циклоном

Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь. Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли. Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.

В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.

Как сделать циклонный фильтр самостоятельно: пошаговое руководство

В случае с циклонным фильтром можно сэкономить, создав его самостоятельно из подручных материалов.

Подготавливаем инструменты и материал

Для работы вам потребуется:

пластиковая труба диаметром 50 мм и длиной до 150 мм;
кусок фанеры;
шланг стандартного пылесоса;
два ведра 5 л и 10 л;
сантехнический уголок 30 градусов;
электрическая дрель с коронкой и различными сверлами;
линейка;
строительный циркуль;
карандаш;
электролобзик;
струбцина;
канцелярский нож.

Изготавливаем корпус

Возьмите нож, и обрежьте борта у 5 л ведра.
Переверните емкость вверх дном, разместите на листе фанеры и расчертите карандашом по окружности.
При помощи строительного циркуля отметьте 30 мм к периферии, начертите еще один круг и вырежьте электролобзиком.
Сделайте фигуру под кольцо. Для этого расчертите еще один круг при помощи ведра: условно обозначьте нижнюю точку и при помощи циркуля сделайте разметки по диагонали примерно 100 мм в обе стороны.
Возьмите коронку диаметром 50 мм и в отмеченных точках сделайте отверстия, но только чтобы они не выходили за пределы обозначенного кольца.
От основного кольца отмерьте 50 мм и расчертите круг, точки которого будет соприкасаться с вырезанными отверстиями.

Соединяем заготовки

Вырезанное кольцо насадите на 5 л ведро в верхней части, где были отрезаны борта и закрепите саморезами изнутри

Важно загерметизировать все щели и отверстия между деталями, поэтому используйте больше креплений по окружности. Крышку 10 л ведра вырежьте точно по центру и закрепите на цилиндре саморезами

Монтируем входной патрубок

В противоположной стороне от отверстия цилиндра нужно закрепить патрубок. Для этого отступите от дна 10 мм и при помощи коронки 50 мм сделайте входное отверстие. Для большего уплотнения сантехнического уголка вырезанное отверстие сделайте в виде капли. Затем при помощи герметика и самореза зафиксируйте уголок.

Второй патрубок устанавливается аналогичным способом. Пластиковую трубу 50 мм диаметром и 100–130 мм в длину, нужно вставить по центру днища цилиндра. Из фанеры можно вырезать небольшой квадрат и сделать отверстие 50 мм при помощи коронки, затем вставить в него трубу и закрепит герметиком.

Монтируем фигурный элемент

Основной момент процедуры – монтаж фигурного элемента из фанеры, поскольку именно он будет создавать завихрение в цилиндре. Закрепите пластину в 10 мм от края открытой части цилиндра, при этом фигурный элемент не должен соприкасаться с патрубком

С внешней стороны закрепите плотно прилегающую часть пластины при помощи самореза, при этом важно, чтобы она была расположена строго горизонтально

Окончательная сборка

Заключительный этап сборки подразумевает под собой соединение уже готовых частей, а именно сам цилиндр и большое ведро. Плотно лечь поможет ранее смонтированная крышка большого ведра. Общая высота конструкции будет составлять 45–60 см.

Как подключить самодельный циклон

Гофрированный шланг от какого-либо рабочего инструмента вставьте во входное отверстие, а в выходное отверстие вставьте трубку от пылесоса, вместо рабочей насадки. Перед работой запустите пылесос, а потом уже инструмент. Стружка или мусор будет проходить по гофрированной трубе прямиком в самодельный циклонный фильтр. В цилиндре будет происходить отсеивание мусора, и чистый воздух выйдет через выхлоп пылесоса.

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

электродрель,
шуруповёрт,
электролобзик,
циркуль,
нож,
струбцины,
отвёртка крестообразная,
карандаш,
корончатое сверло по дереву (50-60мм),
набор сверл.

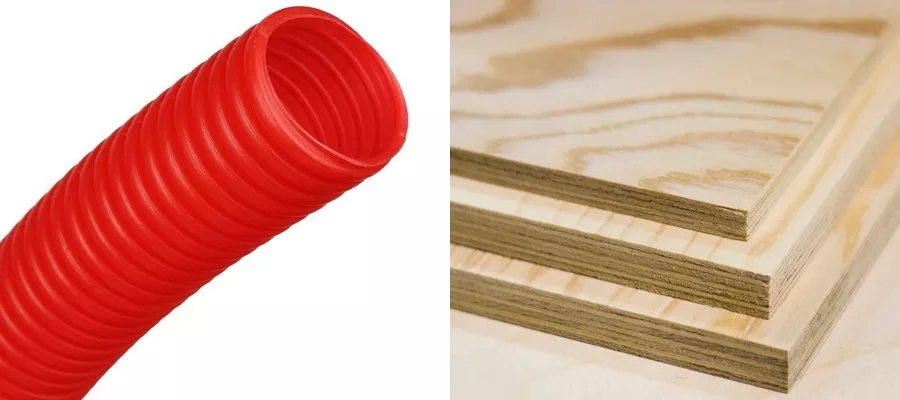

Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке. Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса. Канализационный отвод градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1. Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой. Ведро («малое») пластиковое 5-11 литров.Примечание

Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм. Лист фанеры толщиной 15–20 мм.Примечание

Размер листа должен быть больше максимального диаметра Большого ведра. Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины фанеры. Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Объем, л	Диаметр крышки, мм	Высота, мм
1,0	125	115
1,2	132	132
2,2	160	150
2,3	175	133
2,6	200	124
3,0	200	139
3,4	200	155
3,8	200	177
3,8	200	177
5,0	225	195
11	292	223
18	326	275
21	326	332
26	380	325
33	380	389

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

масляный фильтр;
пластиковое ведро;
канализационные ПВХ колена на 45° и 90°.
труба сечением 40 мм и длиной 1 м;
гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
Замазываем щели герметиком.
В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
В качестве соединительного элемента с коленом используем гофру.
Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

дорожный конус;
круглые деревянные палочки;
большую емкость;
пластиковые колена диаметром 50 мм на 45° и 90°;
кусок ПВХ трубы 50 мм;
гофрированную трубу;
толстую фанеру;
крепеж.

Изготавливаем фильтр таким образом:

Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

2 гофрированных шланга к пылесосу;
ПВХ трубы диаметром 40 и 100 мм;
лист металла толщиной 0,2-0,5 мм;
2 пластиковые бутылки на 2,5 л и одна на 5 л;
ножницы по металлу;
электродрель со сверлами;
заклепочник;
термопистолет с клеем.

Изготавливаем фильтр таким образом:

От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
Спираль помещаем в большую трубу и оставляем немного выступ наружу.
В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Как сделать фильтр для пылесоса в домашних условиях, описание процесса

Перед тем как сделать фильтры для пылесоса своими руками, необходимо понять, по какому принципу работают эти узлы. А так как было обозначено четыре разновидности, то у каждого своя схема работы.

Мешок из фильтрационной ткани, который работает по прямому действию. То есть воздух с пылью попадает внутрь мешка. Пыль оседает внутри, чистый воздух проходит сквозь ткань.
Циклон. Воздушный поток движется по спирали. Тяжелые частицы оседают, воздух с мельчайшими частицами поднимается и проходит через дополнительные фильтры.
Водяной. Пыль захватывается водой.
НЕРА-фильтр. Это циклонный вариант, в верхней части которого установлен фильтрующий элемент, очищающий воздух от мелких частиц.

Мешок-пылесборник

Его можно сделать из плотной ткани, сложенной в два или три слоя. Просто шьется мешок с горловиной, размер которой должен совпадать с диаметром патрубка от шланга-гофры.

Из плотного картона вырезается квадрат, в котором делается отверстие под патрубок. Это основа для крепления мешка. Последний к квадрату можно крепить несколькими способами, к примеру:

с помощью клея;
с помощью липучек.

Циклонный вариант

Здесь предлагается несколько конструкций. Самая простая – пластиковое ведро из-под краски. Оно имеет слегка конусообразную форму, которой достаточно, чтобы обеспечить сдерживание больших частиц.

Для этого в крышке ведра посередине делается отверстие под патрубок пылесоса. В самом ведре сбоку ближе к горловине делается точно такое же отверстие

В них вставляются куски пластиковых труб диаметром 32 мм.Внимание! Стыки патрубков в отверстиях обязательно герметизируют с использованием силиконового герметика. На что еще надо обратить внимание:

патрубок, вставляемый в ведро, должен располагаться под наклоном ко дну емкости;
отверстие патрубка, вставленного в крышку, надо закрыть фильтрующим материалом.

Если внутрь ведра налить немного воды, то эффективность очистки будет намного выше.

Схема присоединения фильтра к пылесосу следующая:

к патрубку крышки присоединяется пылесос;
к патрубку ведра труба с насадкой.

Более серьезная конструкция циклонного пылесборника – это все то же ведро, к которому к крышке подсоединен конус. Последний можно изготовить из тонкого пластика. В продаже есть много изделий конусного типа, которые хорошо подойдут для этой цели.

В самом ведре отверстие делать не надо. Оно будет выполнять функции сборника пыли. В крышке делается отверстие, куда вставляется узкая часть конуса. Сбоку конуса ближе к верхней горловине делается отверстие под патрубок. Он будет соединяться с трубой и насадкой. В крышке конуса посередине делается отверстие под патрубок, который будет соединен с пылесосом.

Водяной вариант

Здесь также несколько конструкций. Один из эффективных вариантов – кастрюля, в которую установлена пятилитровая пластиковая бутылка. На фото ниже эта конструкция показана.

Вместо кастрюли можно использовать любое изделие, которое выполняет функции подставки для пластиковой бутылки. В последней делают отверстие, через которое фильтр соединяется с выхлопным отверстием пылесоса. Соединение проводят пластиковым патрубком.

В бутылке в верхней части делают несколько небольших отверстий, через которые очищенный и влажный воздух будет выходить наружу. Емкость заполняется водой наполовину.

Внимание! Задача фильтра – очистить воздух, выходящий из пылесоса

НЕРА-фильтр

Сам по себе этот тип очень дорогой. Его можно сделать своими руками, если использовать вместо фильтрационного элемента автомобильный фильтр от кондиционера, расположенного в салоне машины. Оба элемента по размерам не подходят, поэтому автомобильный придется подрезать.

В пылесосном фильтрационный материал удаляется с помощью ножа. Места стыковки очищаются от старого клея, обезжириваются. Вставляется автомобильный элемент, который к рамке приклеивается любым клеевым составом.

Как сделать циклонный фильтр для пылесоса своими руками
