Какую цепь лучше ставить на бензопилу

Длина

Длину обозначают в дюймах или числом звеньев. Зная шаг, можно рассчитать первый параметр из второго. На упаковках ведущих производителей обычно указывают обе характеристики.

Длина цепи должна строго соответствовать вылету гарнитуры. Некоторые умельцы ухитряются подобрать длину, выкидывая несколько звеньев. Такая практика крайне не рекомендуется специалистами- в условиях домашней мастерской трудно добиться заводского качества крепления роликов. Такая самоделка может порваться в любой момент, приведя к разлету деталей, повреждению техники и даже травмам работающих рядом людей.

Самостоятельная замена пильной цепи

Компании, выпускающие электропилы, не запрещают производить замену цепи своими руками, напротив, зачастую комплектуют новые изделия инструкциями по ремонту и замене отдельных частей. Начать следует с покупки новой цепи.

Проверяем цепь на соответствие, то есть изучаем ее характеристики: длину (зависит от шины), величину шага (относительно звездочек), толщину приводного звена

Одна из распространенных конструкций бюджетных пил – с боковым натяжением. Чтобы сменить цепь, выполняем поочередно следующие действия:

• отодвигаем защитный щиток, одновременно опуская тормоз;
• отверткой поворачиваем контрольный натяжной винт, откручиваем гайку, тем самым ослабляем натяжение;
• снимаем крышку;
• отделяем шину с цепью от звездочки;
• снимаем старую цепь с шины, на ее место устанавливаем новую;
• производим действия в обратном порядке.

Подтягиваем цепь плавно, без рывков. Окончательно натягиваем ее после закрывания пластиковой крышки с помощью винта и гайки.

Существуют современные системы бесключевой натяжки цепей, но многие мастера предпочитают традиционную боковую натяжку, несколько проблематичную, но проверенную и надежную

Современные модели электропил имеют так называемые барашковые гайки для опреативного натяжения цепи

Благодаря этому элементу процесс замены происходит быстрее – а это важно при больших объемах работы. Опустив тормоз, откручиваем гайку и снимаем крышку. Слегка отодвинув шину назад, снимаем старую цепь, надеваем новую – сначала на звездочку, затем по всей длине

Затем устанавливаем звездочку на место, закручиваем гайку. Поворачиваем натяжное колесо в указанном на корпусе направлении и окончательно затягиваем «барашек»

Слегка отодвинув шину назад, снимаем старую цепь, надеваем новую – сначала на звездочку, затем по всей длине. Затем устанавливаем звездочку на место, закручиваем гайку. Поворачиваем натяжное колесо в указанном на корпусе направлении и окончательно затягиваем «барашек».

Последний этап – проверка натяжения цепи. Она должна плотно прилегать к шине при отпущенном тормозе, но прокручиваться под ручным воздействием. Для более эффективной проверки рекомендуют прогнать пилу на малых оборотах

Еще подробнее про натяжку цепи можно посмотреть на видео:

Свежие записи
4 полезных экзотических овоща, которые стоит попробовать посадить в 2020 году3 лучшие подкормки для огурцов, которые помогут получить шикарный урожай7 цветов, которые стоит посеять в январе, чтобы увидеть красивый сад уже в июне

Соответствие мощности двигателя и расстояния между режущими зубьями цепи бензопилы

На основе данных, полученных опытным путем, рекомендуется производить выбор бензопилы, рассматривая соотношение мощности привода и расстояния между режущими кромками. Известно, что чем выше шаг, тем больше силы нужно приложить для вращения приводной звездочки и тем больше должен быть максимальный крутящий момент, развиваемый бензиновым двигателем.

Чтобы правильно подобрать нужную конфигурацию инструмента, необходимо использовать данные минимальных значений мощности для каждого из трех типовых шагов цепей.

Критические показатели мощности бензиновых двигателей, вращающих привод:

Значение шага цепи.

• шаг 0.325” – мощность не менее 1.8 л.с. (1.47 кВт);
• шаг 3/8” – мощность не менее 3 л.с. (2.21 кВт);
• шаг 0.404” – мощность не менее 4.5 л.с. (3.31 кВт).

Если мощность приводящего двигателя будет меньше указанных значений, то при процессе роспуска возможны следующие явления: заклинивание цепи в дереве, снижение скорости вращение привода, приводящее к перегреву мотора, увеличению времени распиловки и повышенным эксплуатационным расходам на топливо.

Использование мощных моторов с цепью, имеющих небольшой шаг, нецелесообразно, так как это также увеличит время на роспуск и увеличение затрат на топливо. Однако данное сочетание допускается при потребности совершать точные работы с древесиной.

Указанные минимальные значения характеристики приводов показывают способность уверенной работы оборудования, но не показывают время его беспрерывного использования в профессиональной среде. Скорее, эти значения приведены как рекомендации для осуществления эпизодических работ или для условий эксплуатации инструмента с длительными перерывами. Для долговременного использования оборудования, которое подразумевает профессиональный режим, требуются следующие соответствия технических данных:

• шаг 0.325” – мощность 2.5 л.с (1.84 кВт);
• шаг 3/8” – мощность 4 л.с. (2.94 кВт);
• шаг 0.404” – мощность 6 л.с. (4.41 кВт).

И если она, к примеру, будет использоваться эпизодически или для проведения дачных работ, то такой выбор является нецелесообразным.

Зависимость шага от дополнительных характеристик пильных цепей

Сравнительная таблица характеристик цепных электропил.

Во время движения цепи и разрезания древесины на нее действуют весьма высокие нагрузки, в связи с этим важной характеристикой является толщина элемента звена, входящего в паз шины и скользящего в нем. Это значение также показывает толщину скрепляющих элементов звеньев

Измерить ее можно обычным штангенциркулем.

Типичные значения толщины направляющего элемента:

• 1.1 мм;
• 1.3 мм;
• 1.5 мм;
• 1.6 мм;
• 2.0 мм.

Толщины 1.1 и 1.3 мм используют для изготовления цепей начального уровня, предназначенных для проведения незначительных работ. Чаще всего длина шага при этих значениях составляет 0.325”, что подразумевает щадящий режим и невысокие нагрузки.

Величина 1.5 мм – наиболее встречаемая на рынке бензопил и комплектующих, этого значения достаточно, чтобы обеспечит безопасную работу при шаге 3/8”. Однако данная величина всегда будет говорить о том, что цепь не предназначена для ведения профессиональной деятельности.

Направляющие, которые имеют толщины 1.6 и 2.0”, предназначены для ведения самых сложных работ, то есть допускают посменное использование оборудования. При этом нужно знать, что эти два значения являются определенным классификатором, указывающим на то, что металл для изготовления этих цепей выплавляется из особых марок стали, то есть закладывается в конструкцию повышенная прочность.

Все выпускаемые цепи могут отличаться глубиной разрезания. Она характеризуется высотой режущего зуба (профиля). Высота измеряется между верхней полкой режущей кромки и ограничителем (все это находится на одном сегменте). Существуют низкопрофильные и высокопрофильные цепные изделия.

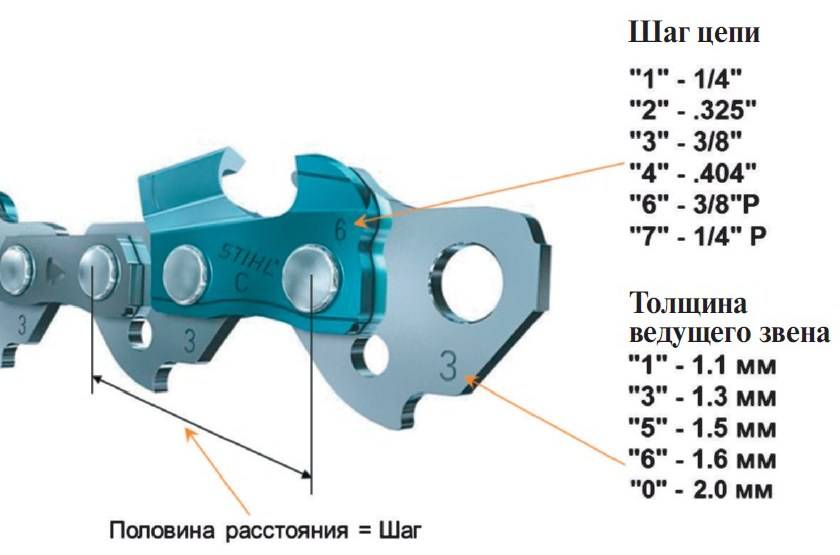

Шаг цепи (а/2) и толщина хвостовика (б).

Чем выше профиль, тем выше вход в древесину и, соответственно, скорость распиливания. Высота профиля влияет на возникновение вибраций, которые могут вызвать повышенный износ привода или проблематичность удержания инструмента в руках, чем выше режущая часть, тем более сильными будут вибрации. Также высокопрофильная цепь требует повышенной мощности двигателя.

Бытовые бензопилы всегда имеют цепь с низким профилем. Профессиональные устройства сочетают разные варианты, но всегда придерживаются того, что если цепь с большим шагом, то ее профиль низкий, а если шаг 0.325 профиль делают высокий.

Подобные вариации создают возможность увеличивать скорость резания не шагом, а высотой профиля (глубиной пропила). Тем не менее большинство профессиональных инструментов для валки леса делают акцент на увеличение шага, а не высоты профиля, аргументируя это тем, что бензопила в таком варианте более управляемая.

Как выбрать цепь

Выбор цепи происходит по нескольким параметрам. Их нужно знать. Хорошо, если сохранилась упаковка пилы. На ней можно найти все характеристики цепи и повторить их. Цепи для пил изготавливают из инструментальной стали. Для бытовых работ это вполне подходящий материал. Если предстоит работать с промёрзшими брёвнами, то следует выбрать цепь, изготовленную из твёрдых сплавов.

Первым делом определяется шаг цепи. Это расстояние между тремя соседними заклёпками.

ФОТО: store.fubag.ruОпределение шага цепи

По стандарту для бытовых пил используется шаг ¼”, 0,325” или 3/8”. Следующий параметр – это длина цепи Она должна соответствовать вылету гарнитуры, т. е. длине режущей части. Звенья цепи имеют свои названия и назначение. Ведущее звено в паре с ведущей звёздочкой являются элементами механизма привода цепи. Форма заточки режущего звена определяет качество реза. Соединительное звено формирует единую цепь. Ведущее звено по толщине должно идеально соответствовать размерам паза на шине. Вторая функция этого звена – распределение масла по шине.

Вид звеньев зависит от их назначения, они бывают соединительные, ведущие и рабочие.

Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их ещё называют хвостовиками, устанавливаются между соединительными и рабочими с определённым шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.

ФОТО: samdelkin.ruВиды звеньев цепи

От формы заточки зуба зависит качество реза. Специалисты различают квадратный и круглый зуб. Круглый зуб дольше остаётся острым.

ФОТО: samdelkin.ruКвадратный зубФОТО: samdelkin.ruКруглый зуб

Глубина реза зависит от профиля зуба и определяет толщину срезаемой одним зубом стружки. У высокого профиля выше производительность, но и выше вибрация. Для бытовых работ предпочтительней низкопрофильные цепи.

Длина цепи определяется по требуемому количеству зубьев. Небольшие несовпадения выбираются механизмом настройки натяжения цепи.

Учёт преимущественного вида работы – продольное или поперечное пиление – производится формой заточки зуба. Для продольной пилки угол заточки должен находиться в пределах 5-10 градусов, для поперечных резов – лежит в пределах 25-30 градусов. В продаже цепь для продольного реза стоит дороже.

Параметры зубьев цепи

Элементы цепи – зубья – имеют различия, которые важно учитывать, приобретая цепь для тех или иных работ. Каждая часть зуба имеет свое назначение

Например, верхняя грань зуба, которую часто называют лопаткой, сужается в задней части и образует угол торцевого лезвия. Он необходим, чтобы обрезать стружку.

Поверхность скольжения и наклон торцевого лезвия образуют передний угол, имеющий различный варианты – от 60º до 85º. Корректируют угол верхнего лезвия, как и передний угол, в процессе заточки. Каждый из элементов, в частности, его величина и степень остроты, влияют на режущую способность электропилы.

Подгонять углы наклона под произвольные параметры нельзя, существуют проверенные стандарты, которым необходимо следовать в зависимости от типа цепи и ее функционального назначения.

Угол наклона лопатки формирует оптимальные режущие свойства при врезании цепи в древесный слой. С внутренней стороны находится угол заточки — 10º или 30º, который при необходимости можно изменить. Значения заднего угла — 50º или 60º. Это наиболее важный угол, но измерить его довольно сложно, а также сложно подогнать, если не соблюсти остальные величины. Расстояние ограничителя глубины влияет на то, какой толщины будет стружка. Оно зависит от типа и назначения цепи и равняется 0,6-0,8 мм. Ограничитель также требует регулировки и стачивается, но гораздо реже — через 5-8 заточек.

Разновидности цепей на бензопилы

Поначалу стоит разобраться с разновидностями цепей для бензопил, до того как приступать к их выбору.

Виды пильной гарнитуры бывают последующими:

• бытовыми;
• полупрофессиональными;
• проф.

От особенностей конструкции зависит не только лишь качество и применяемый материал, да и другие характеристики цепи. В собственном выборе нужно опираться в большей степени на свойства бензопилы. По другому некорректно подобранная пильная гарнитура может сделать очень сильную нагрузку на движок и обладателю скоро пригодится сделать полный ремонт.

Пильные цепи бывают последующих видов:

• Чипперные — универсальные. Их употребляют в быту и личном строительстве. Их также выбирают для распиловки бревен на доски мастера. Обычно, последние устанавливают их на пилорамы типа LOGOSOL. Соответствие правильному углу заточки (приблизительно 10°), позволяет цепям достаточно стремительно пилить вдоль древесных волокон, из-за чего они в особенности ценятся в лесопильных цехах.
• Чиззельные — отлично демонстрируют себя в поперечном разрезе. Почаще употребляются специалистами. Чиззельная цепь отлично совладевает с резкой поперек. Но при пилении вдоль она наименее эффективна, чем чипперная, даже при правильной заточке.

READ Угол Заточки Цепи Бензопилы Хускварна

Различия меж цепями заключаются в видах зубьев, которые, зависимо от собственной формы могут оказывать приметное воздействие на вероятные характеристики производительности.

Также есть отдельный вид цепей для бензопил, их именуют особыми. У этих пильных гарнитуров особенное предназначение — работа с бетоном, газобетоном, или проведение спасательных работ. Отличается и конструкция зубьев, но в главном, все различие в применяемых материалах. Распилить бетонные плиты без особенных усилий, можно цепью с победитовыми напайками. Но стоят они недешево. Так что для обычного мещанина их покупка возможно окажется просто нецелесообразной.

В базе большинства стандартных цепей — хромоникелевая сталь. Чтоб работать с жесткой древесной породой либо имеющей достаточную плотность промерзлой, пригодится избрать вариант с твердосплавными звеньями. Высочайшая цена которых является их основным недочетом. А чтоб их верно заточить, будет нужно оборудование, снаряженное корундовыми насадками.

Определение параметров цепного хвостовика

Толщина ведущего звена, которое называется хвостовой частью цепи, также является важным критерием выбора. В этом случае показатели выражаются в миллиметрах. Существует пять основных размеров по толщине хвостовика:

• 1,1 мм. Данный формат характерен для маломощных бензопил с миниатюрными цепями для резки тех же сучьев.
• 1,3 мм. В целом такие хвостовики можно отнести к предыдущему типоразмеру, но если нужен некоторый страховочный запас прочности при выполнении несложных задач, то отдают предпочтение данному формату.
• 1,5 мм. Промежуточный вариант, который можно рассматривать в качестве универсального. Он годится и для бытового, и для профессионального использования.
• 1,6 мм. Профессиональный формат, главными характеристиками которого можно назвать прочность, надежность и высокую производительность.
• 2 мм. Узкоспециализированная цепь с крупным хвостовиком, который выдерживает экстремальные нагрузки в работе со стволами больших диаметров.

Классификация достаточно четкая и охватывает весь спектр областей применения. Вопрос о том, какая цепь лучше для бензопилы с тем или иным мощностным потенциалом, должен будет решаться исходя из размеров шины. И шаг, и толщина хвостовика скорее отражают конструкционные возможности совместимости, но и они пересекаются с силовой нагрузкой и спецификой эксплуатации конкретного агрегата. Поэтому основной акцент в выборе делается на инструкцию к модели пилы и ее целевое назначение.

Все, что вам нужно знать о цифрах на шине для бензопилы?

Доброго времени суток, дорогие читатели!

Дачный и строительный сезон в некоторых местах набирает обороты, а в некоторых местах он кипит вовсю уже не первый месяц. И в это время особую популярность набирают определенные инструменты. Один из них — бензопила. Что представляет из себя инструмент, мы поговорим в другой раз.

А пока хочу рассказать все, что вам нужно знать о цифрах на шине для бензопилы.

Шина , если выражаться простым и понятным языком — это металлическая пластина с выемкой вдоль всей площади.

Форма пластины: овальная плоская.

Если выражаться еще проще, то шина — это то, на чем держится и вращается цепь .

ЧТО НУЖНО ЗНАТЬ О МАРКИРОВКЕ НА ШИНЕ

Всего несколько основных моментов:

Чем больше звеньев, тем длиннее цепь. популярные значения: 50, 52, 55, 56, 57, 62.

Шаг показывает на каком расстоянии находится звено цепи от другого звена. Чем чаще зуб, тем чище и дольше будет пилить.

Толщига цепи влияет на производительность пилы. Но чем толще цепь, тем мощнее должен быть инструмент.

Длина шины определяет на какое расстояние способна пилить цепь. Опять же, длинные шины ставят на более мощные пилы.

Из качественных и профессиональных: OREGON(США), STIHL (Германия). Из бытовых: CHAMPION, например.

По большому счёту, это все, что вам необходимо знать, чтобы подобрать нужную вам шину и цепь к ней.

Рассмотрим какие значения имеет каждый пункт на примере.

Это «выбито» на самой шине. Но для большего удобства иногда основные значения пишут на коробке или картонном вкладыше. Пример изображён ниже.

Итак, все значения по порядку:

• 16′ — это 16 дюймов или 45 сантиметров — длина шины.
• 0,50′ или 1.3мм обозначают толщину цепи и, соответственно, выемки под цепь на шине.
• 3/8 или 0,375 — это шаг цепи (расстояние между склепанными местами цепи)
• 56 — это количество звеньев цепи. Мерится по внутренней части цепи.

Ниже ещё добавлено количество зубок на звёздочке — 9Т .

Вот это основные значения, которые вам нужно знать.

Если понравилась моя статья, ставьте лайки. А также подписывайтесь на канал.

Составные элементы и правила эксплуатации

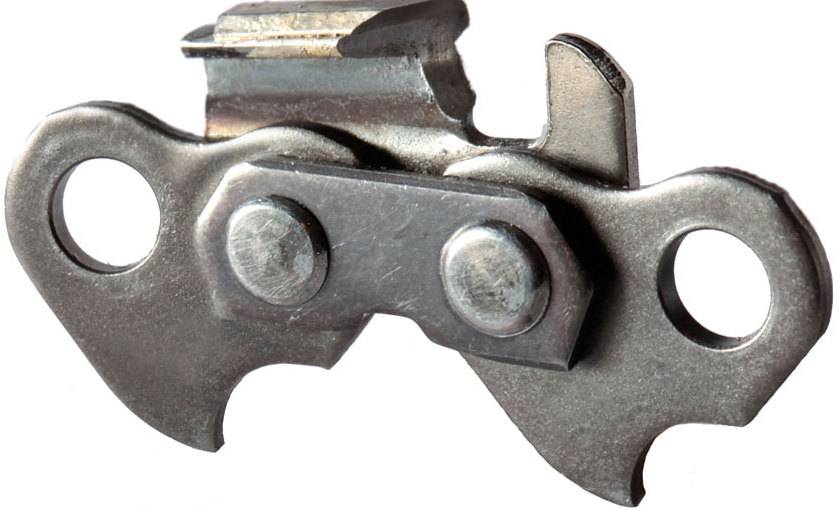

Звенья трёх форм создают цепь для агрегата. Надёжность их соединения гарантируют заклёпки. Все звенья делятся на:

• режущие;
• ведущие;
• соединительные.

Первые звенья состоят из ограничителя глубины разрезания и режущей части Г-образного вида. Выпускают левосторонние и правосторонние зубья для разрезания. В зависимости от профиля резцы делятся на два вида — чизель и чиппер.

Ведущие звенья и режущие в одно целое связывают соединительные звенья.

Прежде чем приступить к работе, следует осуществить «обкатку» новой цепочки, что увеличит срок эксплуатации. Во-первых, надо на несколько часов замочить приспособление в масле, что позволит заполнить им все мелкие трещины и впитаться в трущиеся соединения. Во-вторых, кратковременно включить инструмент на холостых оборотах. Затем, проведя несколько пропилов, приступить к работе.

https://youtube.com/watch?v=xDd0cncRylE

Недостаточно натянутая змейка может сорваться с шины, а её перетяжка грозит повышенной нагрузкой и быстрым износом мотора, поэтому следует проверить натяжку цепи. Приспособление должно свободно перемещаться рукой. Чтобы проверить правильную натяжку, необходимо в верхней части шины потянуть зубец вверх, при этом треть хвостика сохраняется в паху шины. Если меньше — приспособление недотянуто, больше — перетянуто.

Важным фактором является смазка цепочки. Масляный насос, предусмотренный конструкцией агрегата, доставляет масло к режущему элементу из бака через особенное отверстие, а уже дальше цепь распространяет его сама. Смазка увеличивает время работы всех элементов инструмента, снижает растягивание цепи, нагрев и трение. Прежде чем включить новую гарнитуру, следует попробовать, справится ли масляный насос с регулярной обильной смазкой приспособления.

https://youtube.com/watch?v=e6dPMfrGZ2Q

Техобслуживание цепи для бензопилы

Периодически следует проверять состояние режущей гарнитуры, оценивая и геометрию зубьев, и чистоту поверхностей в целом. Своими руками не составит труда также выполнить затяжку креплений и гаек. К примеру, натяжение выполняется через специальный винт по часовой стрелке. Современные модели бензопил обеспечиваются удобными механизмами регуляции оснастки, которые требуют минимальных усилий со стороны владельца. Тем, кто работает в интенсивном и регулярном режиме, рекомендуется приобретать для цепи бензопилы заточной станок, что сократит время на обслуживание гарнитуры. Это малогабаритные устройства, которые размещаются в гаражах и небольших мастерских. Станок имеет специальные приспособления для зажима цепи и органы заточки. Оператору остается только закрепить изделие, установить угол заточки и начать процесс заточки.

Оригинал или аналог?

Прежде всего, нужно разобраться с, пожалуй, самым сложным аспектом выбора: отдать немалые деньги за цепь от таких именитых брендов, как Stihl, Husqvarna или же Oregon, или сэкономить на расходниках, отдав предпочтение менее раскрученному производителю. Как бы ни хотелось, но однозначный ответ здесь дать не получится – всё зависит от ваших персональных возможностей, целей и задач:

• Фирменные цепи, как правило, отличаются более высоким качеством изготовления и обладают различными ноу-хау, например, особой формой зубьев. На практике это даёт увеличенный рабочий ресурс и возможность более качественно выполнять сложные распилы. Поэтому если вам предстоит значительный объём трудной работы (вязкая либо мокрая древесина, множество сучков и т. д.) либо предстоит делать не элементарные прямые пропилы, то лучше отдать предпочтение фирменной оснастке.
• Аналоговые цепи привлекают, в первую очередь, более доступной ценой, однако надёжность и конструктивная сложность у них, как правило, ниже. Если пилой вы пользуетесь лишь периодически для выполнения небольших объёмов простых работ, например, для опиливания яблонь на загородном участке, то вполне может хватить и гарнитуры от бюджетных брендов.

Таким образом, учитывайте характер, сложность и объём задач, для которых приобретается цепь. В большинстве случаев этого правила вполне достаточно, чтобы сделать рациональный выбор. Разумеется, фирменная продукция предпочтительнее – но решение всегда остаётся за вами.

Цепь для бензопилы: параметры выбора

Во-первых, следует знать, какой угол заточки вам необходим. Если свою бензопилу вы используете только для выполнения работ по дому, то следует, как правило, выбирать цепи, где зубья заточены под углом 25-35°. Меньший угол заточки (5-15°) используется в основном профессионалами. Однако такие цепи могут пригодиться и вам, если вам предстоит выполнять только продольное пиление.

Остальные параметры можно найти прямо на инструменте или в его инструкции. Но вполне может случиться, что данные на корпусе стерлись, а инструкция затерялась. Однако необходимые характеристики можно определить по старой цепи с помощью соответствующих замеров.

Такими параметрами являются, в частности:

Размер цепи

То есть ее длина. Благодаря замеру, можно определить, подойдет ли новая цепь на вашу бензопилу.

Однако замер производят не в каких-то мерах длины. А в количестве звеньев, имеющихся в старом изделии. Но можно обойтись даже без подсчета количества: просто взять старую цепь с собой в магазин и приложить ее к новой.

Шаг

Шагом, как правило, называется расстояние, равное половине дистанции между краями участка из трех звеньев цепи. Причем для замера можно выбирать совершенно любые расположенные рядом звенья. Краем звена считают соединительную заклепку с соседом.

Чтобы произвести измерение, старую цепь следует разложить на столе. Затем выбирают три любые звена. После этого измеряют расстояние от центра первой заклепки до центра третьей. Чтобы получить размер шага, замеренное число делят на 2.

В принципе, используется только 4 основных шага:

• 0,404′ (10,25 мм);
• 3/8′ (9,5 мм);
• 0,325′ (8,25 мм);
• 1/4′ (6,35 мм).

Например, выполнив замер, вы получили 20,5 мм. В результате деления на два, у вас получается 10,25 мм. Следовательно, шаг вашей цепи составляет 0,404′.

Толщина хвостика

Если толщина подобрана правильно, то цепь может свободно скользить по направляющей шины. В том случае, когда цепь чересчур толста, она не усядется в пазу шины. Если цепь тонка, то она будет не только болтаться, но может даже выпадать во время работы.

Для измерение данного параметра на старой цепи лучше всего воспользоваться штангенциркулем.

Чтобы вы могли ориентироваться, уточним, что на практике вы можете столкнуться со следующими размерными вариантами:

• 1,6 и 1,5 мм. Такие цепи используются, как правило, на мощных пилах, применяемых в профессиональной деятельности;
• 1,3 мм (0,050′) – применяются на полупрофессиональных и любительских пилах;
• 1,1 мм (0,043′) – применяются на большинстве стандартных пил.

Только что приведенные нами параметры вполне достаточны для того, чтобы вы смогли подобрать такую цепь, которая подходит именно на ваш инструмент.
