Обзор навесного оборудования для минитракторов

Подготовительный этап

Чаще изготавливается плуг цилиндрической формы. Такая навеска для минитрактора применяется при обработке различных видов почв. Почва размельчается хорошо, но в пласт проникает неглубоко. Подобные агрегаты рекомендуется применять для непаханной земли при первичной обработке.

Простые плуги, в отличие от лемешного вида, просты в изготовлении. С помощью полувинтовой конструкции можно переворачивать землю без разрыхления. Лемешный плуг — это прочная и надежная навеска для минитрактора, которую можно использовать постоянно. Конструкция обрабатывает землю режущими элементами. Почва откидывается в стороны двумя лопастями. Подобная технология изготовления плуга обеспечивает высокий уровень разрыхления и глубину обработки грунта.

Читать так же: Садовые перчатки Garden Genie Gloves

Чертеж плуга выполняется с учетом типа конструкции. Однокорпусная модель представлена в виде металлической трубы прямоугольного сечения. С противоположной стороны стороны изделия крепится режущий элемент, а с другой — колесо и крепеж к минитрактору.

Чтобы обработать большую площадь, собирается двухкорпусная навеска для минитрактора. Изделие изготавливается из нескольких рам, оснащенных разными инструментами. Каждая составная часть конструкции выполняет определенные задачи (боронование, вспахивание).

Если чертеж выполнен, тогда производится деталировка устройства. Затем выполняется выкройка деталей. Для этого понадобятся стальной лист и ножницы. Форма отвала зависит от используемых инструментов и наличия оборудования. Листогибочные станки позволят достичь высокой точности.

MasterYard M244 4WD (с защитой от солнца)

На пятом месте лучший минитрактор для деревни от бренда «МастерЯрд». Производитель давно известен отечественным фермерам. Именно под этой маркой выпускаются качественные и надежные минитракторы на все случаи жизни. Стоимость данного аппарата составляет 519990 рублей. Аппарат имеет вместительный 25-литровый топливный бак: такого количества горючего хватит на много часов беспрерывной работы. Освещается модель при помощи габаритов, размещенных по всему периметру корпуса и двумя мощными передними фарами. Аккумулятор способен выдавать напряжение 12В. В роли силового агрегата дизельный, 4-тактный трехцилиндровый мотор. Объем двигателя составляет 1532 куб.см. Максимальная мощность 24 л.с., либо 17,65 кВт. За отвод тепла отвечает водная система охлаждения, которая является более эффективной, чем воздушная. Транспортное средство оснащается электростартером для облегченного пуска.

Минитрактор имеет полный привод и ступенчатую коробку передач с 5 скоростями, четыре вперед, одна назад. Радиус разворота составляет 260 см, а максимальная скорость при движении в прямом направлении составляет 22,4 км/ч. В комплектацию входят гидроусилитель руля и регулировка сидения. Панель приборов информирует о количестве топлива в баке и заряде аккумулятора. В собранном виде минитрактор весит 1308 кг, легким его не назовешь.

трехточечный тип крепления навесного оборудования;
две скорости работы ВОМ;
есть выход гидравлики;
можно использовать с прицепом;
ГУР;
можно устанавливать культиватор;
козырек от солнца.

довольно высокая цена;
дорогостоящее навесное оборудование и сервисное обслуживание;

Цены на MasterYard M244 4WD (с защитой от солнца):

Сеялка

В любой сеялке присутствует несколько основных элементов:

Орудия, зарывающие посаженные элементы, выравнивающие почву.
Сошники. Чаще они бывают дискового типа. Созданы для разрезания пластов почвы, чтобы заделать сельхозкультуру на нужную глубину.
Устройство, подающее семена или корнеплоды. Сначала проходит равномерный отбор, затем материал поступает в семяпровод.
Ёмкости, в которых размещают материал для посадки.
Каркас с крепежами для сцепки с мини-тракторами.

Есть базовое решение, которое подходит для новичков в этой сфере. Предполагает выполнение работы со следующим ходом:

Сначала берут дисковые заготовки. Их крепят на основной рабочей оси, равномерно. 3 штук для начала будет достаточно.
Любой из дисков снабжается ободом, который сверлится электрической дрелью 12 раз. Так владельцы получают заготовки для размещения семян внутри. ДСП, фанера – допустимые материалы для ящика.
Часть конструкции сверху вмещает зернохранилища. Это название бункера, внутрь которого засыпают материалы для посадки.
Отдельно изготавливают аппараты для высева. Допустимо использовать деревянные валы, опорой для которых служат два подшипника.
Колёса можно использовать любые.
Несущая рама стандартно имеет П-образную форму. Полосовое железо станет оптимальным вариантом.
Бункер крепится болтовыми стяжками.

Второй вариант изготовления во многом похож на тот, что описан выше. Главное отличие – просверливание дополнительных отверстий внутри ступиц. Сошник создаётся из листовой стали. Для крепления используют кронштейны.

Окучник

Тройной окучник – это один из самых востребованных аграрных инструментов, который практически не уступает по назначению плугу или лебедке. Он позволяет создавать борозды, в которые сажаются различные культуры. Окучник двигается вдоль грядок, при этом его «крылья» оперативно подсыпают грунт в лунки, в которых уже находится картофельная рассада.

При работе с окучником ширину грядок приспосабливают под конкретный инструмент, но не наоборот. Производители делают устройства с шириной захвата 24-32 см, что не всегда соответствует потребностям приусадебных хозяйств.
Окучники делятся на несколько видов. Самый простой и востребованный из них – это окучник для небольшого участка. Такой агрегат имеет пропеллерный тип. Ставится он на мини-трактор, у которого есть передняя и задняя передачи.
Принцип работы заключается в следующем: особые пропеллеры разрыхляют почву, пропалывают сорняки, затем прореженным грунтом засыпают грядки. Работа происходит на второй передаче с моментом вращения до 190 оборотов в минуту.

Чтобы сделать самый простой окучник, потребуется использовать металл толщиной 3 мм. Фрагменты изделия изгибаются до тех пор, пока не совпадут радиусы. Затем следует приварить их 2-3 раза. Швы обрабатываются, защищаются таким образом, чтобы поверхность была гладкой. По такому же методу делаются «крылья».

Сельскохозяйственное навесное оборудование

Для применения в земледелии, садоводстве и животноводстве современная промышленность выпускает широкий спектр навесного оборудования на минитрактор. В зависимости от видов работ заводские приспособления подразделяются на различные виды.

Оборудование для подготовки почвы

Рыхление и перемешивание почвы, насыщение ее кислородом производится перед закладкой семян. Для этих операций используются культиваторы, почвофрезы и бороны. С помощью этих приспособлений для минитрактора можно обрабатывать фермерские поля и огороды. В ходе весенней или осенней вспашки плугом уничтожаются сорняки. Все эти устройства бывают 1-2 и 4- х корпусными.

Двойной плуг

Расчистить заросшую целину под новое поле позволят такие передние и задние навески, как косилки и отвал-лопата. Косилкой скашивают высокие сорняки и кустарник, при помощи отвал-лопаты скошенные ветки быстро удаляются с участка.

Отвал-лопата

Посадочные приспособления

Механизировать процесс сева зерновых и овощных культур, посадки плодово-ягодных саженцев позволяет соответствующее оборудование.

Для сева зерна и семян бобовых, овощных культур выпускаются 1, 2 и 3-х осевые зерновые сеялки. Устройства представляют собой комбинацию приспособлений, формирующих борозду, резервуара с семенами и разбрасывающего семя механизма с последующим присыпанием землей.
Сеялка зерновая
Для закладки корнеплодов предназначаются картофелесажалки, луко-чеснокосажалки. Устройство формирует глубокую ровную борозду, куда из резервуара с посадочным материалом по специальным трубкам подаются семенные овощи, после чего механически прикрываются землей.
Картофелесажалка
При помощи комбинации специального навесного бура и резервуаров для саженцев упрощается формирование рядов при закладке нового сада.

Совет! Оборудование для посадки целесообразно использовать на больших фермерских угодьях. На маленьких огородах техника просто не развернется.

Агрегаты для ухода за грядками и растениями в саду

Рыхление, окучивание, внос удобрений, опрыскивание, полив и другие операции по уходу за посевами и садовыми насаждениями на больших площадях также производятся при помощи соответствующего заводского оборудования для минитракторов. К такому оборудованию относят грабли-ворошилки и гидравлические грабли, прополочные культиваторы, опрыскиватели навесные, мульчеры, поливочное оборудование, измельчители скашиваемой на газонах травы, навесные бункеры для внесения удобрений и многое другое.

Грабли-ворошилки

Уборочное навесное оборудование

Для уборки урожая корнеплодов при помощи минитрактора выпускаются транспортерные, барабанные и вибрационные модели картофелекопалок. Это оборудование подсоединяется к задней навеске минитрактора, и применяется для копки не только картофеля, но и свеклы, моркови, редьки и других корнеплодов. Приспособления выкапывают корнеплоды, очищают от грунта и высыпают ровным слоем на его поверхность. Аналогичным образом устроены луко- и чеснококопалки, а отличаются приспособления размерами фрезы и глыбиной копания. Остается только собрать выкопанные плоды, для чего используется прицеп-автоподброщик или ручной труд.

Картофелекопалка

Для сбора урожая выпускаются и другие виды оборудования: прицепные автоматы для снятия плодов или луковицесрезочные приспособления, например. При заготовке кормов для животных у фермеров востребованы навесные погрузчики и прицепы, которые могут быть стандартными бортовыми или самосвального типа (1 или 2-х осевые).

В виде прицепа сделан и пресс-подборщик, который помогает собирать сено и прессовать его в рулоны или тюки. В зависимости от этого различают рулонные и тюковые пресс-подборщики. Готовый спрессованный корм удобно хранить и перемещать при необходимости.

Пресс-подборщик рулонный

Плюсы и минусы самодельных конструкций

Из достоинств техники, собранной своими руками, можно отметить следующие позиции:

сделать навесное оборудование сможет даже человек с низкой квалификацией;
стоит любой навесной агрегат, сделанный в кустарных условиях, совсем недорого;
для создания техники и ее ремонта потребуется стандартный набор инструментов;
есть возможность усиливать те или иные особенности устройства;
с точки зрения безопасности, навесное оборудование можно создать на очень высоком уровне.

Из недостатков выделяются следующие критерии:

настройка и обслуживание самодельной техники – это кропотливый трудоемкий процесс, требующий от владельца мастерства и должной квалификации;
в течение всего срока службы требуется с особым вниманием следить за работой агрегата.

Навесное оборудования для строительных площадок и коммунальных нужд

В строительных работах и коммунальном обслуживании посредством минитрактора применяются несколько разновидностей навесок, которые могут крепиться в передней или задней части кузова. Так, лопата-овал переднего размещения может применяться для уборки мусора на строительной площадке, расчистки от снега дорог и тротуаров. Лопата-отвал и рыхлитель задненавесного типа применяются для выравнивания грунтовых площадок, разгребания снежных и песчаных заносов, расчистки заледенелых площадок. Стоимость такого оборудования зависит от модели и сложности, цены варьируются в пределах 10000 — 40000 рублей.

Для рытья траншей под коммуникации и фундамент выпускаются навесные экскаваторы. Это оборудование со сложной рычажной системой управления с гидравлическим усилением. Различаются модели объемом ковша и механикой и, соответственно, ценами, которые начинаются от 90000 рублей.

Самостоятельное изготовление навесного оборудования

Большинство навесного оборудования для ухода за огородничеством умельцы делают сами. В основном это картофелесажалки и копалки. Сложнее сделать плуг, так как нужно под правильным углом изогнуть лемех.

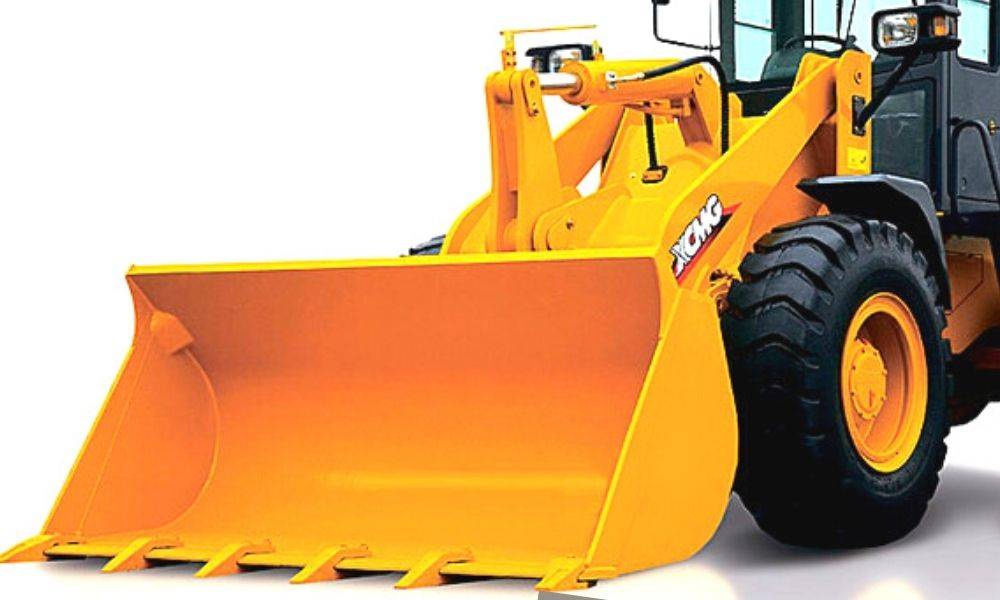

Проще самостоятельно сварить КУН. Для ковша используют листовую сталь толщиной 6 мм. Крепят погрузчик к стойкам, сделанным из стальной трубы толщиной 100 мм. Тяги для подключения к гидравлике изготавливают из трубы диаметром 50 мм.

Совсем легким в изготовлении считается отвал. Его можно вырезать из стальной трубы с минимальным радиусом сечения 70 см. Толщину металла желательно взять минимум 8 мм, иначе отвал при воздействии нагрузки погнется. Для подсоединения оборудования к навеске, сваривают А-образную конструкцию. Ее можно усилить продольными элементами.

На видео представлены идеи изготовления картофелесажалки:

При самостоятельном изготовлении любой конструкции, нужно не перестараться с размерами. В противном случае мини-трактору будет сложно поднимать тяжелый КУН или тащить сажалку с большим количеством картофеля в бункере.

https://1sadteh.ru/naves/naveska-na-minitraktor-svoimi-rukami.html

https://7ogorod.ru/prochee/naveska-na-minitraktor-svoimi-rukami.html

https://fermilon.ru/instrumenty-i-tehnika/naveska-na-minitraktor-svoimi-rukami.html

Из мотоблока

Данное устройство очень удобно в эксплуатации благодаря своему малому размеру и высокой манёвренности. Кроме больших полей, его используют на маленьких участках огорода, а также между постройками и деревьями, где обычному трактору не развернуться.

Надёжный и давно опробованный вариант создания устройства – из мотоблока. И тут есть два пути: купить готовый адаптер к мотоблоку или сделать его самостоятельно. Следует учитывать, что не каждый адаптивный узел подойдёт для имеющегося мотоблока. Оттого чаще всего изготавливают его своими руками. Для этого необходимо:

Уголок, труба, швеллер и лист металла толщиной 1,5-2 мм для рамы.
Два колеса нужного размера с осью.
Сиденье, которое берётся от “Жигулей” и переделывается.
Дрель, сварочный аппарат и слесарные инструменты.

Обычно в домашнем хозяйстве используют . Этот агрегат относительно недорогой, имеет 4 скорости вперёд и 2 назад, мощность двигателя 6,5 л с. Масса мотоблока в сборе – около 90 кг. К нему запросто делают нужный адаптер совместно с самодельным плугом. Его сборка разбивается на несколько этапов:

Изготавливают раму из уголка, швеллера и, если нужно, используют и трубы.
Ставят рулевую колонку, взятую от негодных “Жигулей” и переделанную под нужный размер.
Устанавливают и крепят сиденье с помощью болтов, подбирая оптимальное расстояние до руля.
Размещают рычаги управления: сцепление, дроссельную заслонку, тормоза.
Окончательно доводят и красят.
Испытывают готовое изделие и незначительно корректируют собранные узлы.

Желательно, чтобы задние колёса были больше по диаметру относительно передних. Это повышает проходимость и придает некую серьёзность самодельному агрегату.

В том случае, когда сам мотоблок с двигателем находится за сиденьем, сцепление ведущих задних колёс с почвой лучше. Это позволяет навесить на агрегат двухкорпусный плуг, что намного увеличивает производительность.

Плюсы и минусы использования самодельных навесных снегоуборочных устройств

Использование самодельного навесного снегоуборочного оборудования – это не только многочисленные плюсы, но и крайне серьезные минусы.

Основным плюсом таких снегоуборщиков является серьезное снижение издержек, связанных с:

покупкой;
транспортировкой.

Ведь большую часть деталей можно:

снять со списанной техники;
за копейки купить на пункте приема черного и цветного металлолома.

Еще один плюс в том, что вы можете изготовить нестандартное оснащение, идеально подходящее для каких-то отдельных задач.

Ведь в большинстве случаев сотрудники этих структур воспринимают установку любого навесного оборудования, как внесение изменений в конструкцию автомобиля.

Поэтому после установки агрегата машина должна пройти техосмотр, на котором будут тщательно проверять:

соответствие нового оборудования конструкции машины;
состояние самого автомобиля.

Нередко решающим фактором, который приводит к запрету на эксплуатацию коммунальной машины с самодельными навесными устройствами, является отсутствие различных документов и сертификатов на оборудование. Поэтому перед установкой самодельных навесных устройств необходимо прозондировать почву в ГИБДД.

Ведь инспектор может не только запретить, но и подсказать нужную организацию, где все документы оформят правильно.

Самодельное навесное оборудование

Пользователь может сделать навеску на минитрактор своими руками. Для этого понадобятся чертежи конструкции, в которой будут указаны параметры изготовляемого оборудования.

Перед тем как приступить к сборке КУНа, необходимо определиться с размерами навески и подготовить инструменты:

металлический профиль (толщина металла зависит от вида предполагаемых работ);
3 гидравлических цилиндра;
соединения шарнирного типа;
сварочный аппарат и газовый резак;
гаечный и разводной ключ.

Процесс изготовления КУНа:

Вырезать внутренний каркас из двух металлических листов.
Изготовить стрелу, где 70% длины — это опора, которая будет соединяться с большим цилиндром.
При помощи шарниров прикрепить к основе среднюю часть.
Присоединить к средней части ковш (его делают из подготовленного металлического профиля).

Бульдозерный отвал

Для того чтобы сделать такую самоделку для минитрактора своими руками, подготовить следующие инструменты:

бочку из стали;
стальной уголок 10-15 мм;
стальной квадрат 30 мм;
2 шарнира;
3 гидроцилиндра;
штуцера;
шланги;
транспортную ленту (толщина 20 мм);
заклепки.

Срезать с бочки верх, затем разрезать ее на 3 части.
При помощи пассатижей загнуть все края на 3-5 мм.
Из уголка (10-15 мм) сделать усилители и заварить прорезы. Должно быть 2 усилителя по краям, а остальные нужно расположить на расстоянии 20 см друг от друга.
Приварить квадрат вдоль всего каркаса снизу и сверху.
Приварить раскосины.
Установить между уголком и квадратом гидравлику.
При помощи шарниров, гидроцилиндров и уголков сделать систему подъема и поворота.

Плуг изготавливают из поверхности в виде цилиндра (рекомендуется брать сталь, чтобы избежать изгиба лопасти). Заготовке придают нужную форму: ее подают к вальцам под углом 20-23°, изгибают, а затем молотком по шаблону проводят доработку.

Для навешивания навески на трактор используется сцепка.

Также плуг можно сделать из стальной трубы, диаметр которой равен 55-66 см, а толщина — 4-5 мм.

Из картона делают шаблон, прикладывают его к трубе и обводят мелом по контуру. Отвал вырезают при помощи газосварки и обрабатывают наждаком. Если необходимо, то дорабатывают форму молотком. Для крепления к тракторной технике используется задняя навеска.

Сельскохозяйственное навесное оборудование

Для применения в земледелии, садоводстве и животноводстве современная промышленность выпускает широкий спектр навесного оборудования на минитрактор. В зависимости от видов работ заводские приспособления подразделяются на различные виды.
