Принцип работы вентиляторов различной модификации

Установка радиальных вентиляторов на подготовленную основу

Установка тяжелых радиальных вентиляторов на основу требует применения виброизоляторов. Но стоит помнить, что некоторые виды виброизоляторов к основе не крепят. Выбор места установки виброизоляторов, если не предусмотрены проектом, производится с целью недопущения смещения центра тяжести устройства. При фиксации радиального вентилятора к бетонному основанию, анкера фиксируют к раме и в собранном виде опускают в цементный раствор (в подготовленные гнезда). После застывания цемента производят проверку крепления, а при перекосах и слабом креплении подкладывают прокладки с последующим затягиванием болтов. Если требуется проведение регулировочных работ со снятием радиального вентилятора с основания, то анкерные болты следует защищать от смятия путем прокладки деревянных бруском под раму. При достаточно небольшом весе радиального вентилятора, вместо виброизоляторов применяют резиновые вкладки толщиной от 20 до 25 мм. При этом отклонения от плоскости установки не должно превышать 5 мм.

Виды и технические характеристики

Радиальные вентиляторы отличаются мощностью и направлением потока

Радиальный центробежный вентилятор выпускается в нескольких исполнениях. Изделия классифицируются по следующим признакам:

• направление движения воздушного потока;
• величина создаваемого ими давления;
• направление вращения.

По направлению движения все устройства делятся на два больших класса:

• агрегаты двустороннего всасывания;
• вытяжные устройства.

Согласно величине давления выбор изделий более многообразен:

• низкого уровня;
• со средним показателем;
• с высоким давлением.

По направлению движения вала вентилятора устройства бывают с правосторонним и левосторонним вращением. Агрегаты также отличаются по месту своей установки: внутриканальные и выносные.

Технические характеристики

Вентилятор мощностью до 5 кВт можно включать в однофазную сеть

Вентиляционное оборудование характеризуется такими показателями:

• потребляемая от сети мощность;
• тип тока и величина питающего напряжения;
• показатель шумности работы;
• качество защиты от пыли, а также от теплового и химического воздействия;
• температурный диапазон.

Радиальные вентиляторы, относящиеся к разряду устройств со средним давлением потока воздуха, оцениваются по стойкости к воздействию химических и других вредных веществ. Максимально допустимая концентрация пыли в рабочей среде воздуховода не должна превышать 100 мг/м3. Кроме того, недопустимо наличие в ней компонентов взрывоопасных веществ, а также частиц волокнистых или липких материалов.

Организованный и неорганизованный вид

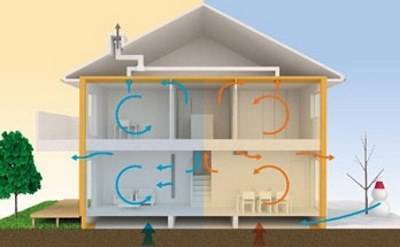

Естественная вентиляция делится на два вида. Существует самопроизвольный вид (неорганизованный) и организованный. В первом случае, комната проветривается с помощью окон и ветра, а во втором — с помощью специальных отверстий, которые располагаются наверху комнаты.

Что касается организованного типа системы вентиляции, она бывает общеобменной и местной, а также делится еще на три подвида. Сегодня можно установить ярусную, гравитационную и аэрационную организованную вентиляцию.

Неорганизованная система вентиляция делится на инфильтрацию и проветривание.

Общеобменная и местная(локальная) системы проветривания

Общеобменная приточно вытяжная вентиляция работает везде, отсюда и название. Установки дают кислород порционно и убирают весь углекислый газ из помещения.

Общеобменная вентиляция с переменным расходом воздуха бывает комфортной и производственной. Первая используются в жилых домах, а вторая позволяет организовать производственный процесс.

Местная вентиляция работает на каком-то конкретном участке либо зоне. Его создают, чтобы организовать локальную подачу кислорода на рабочие места и удалить углекислый газ в местах его появления. Например, его используют на кухне над печкой.

Ярусная, гравитационная системы и аэрация

Ярусная автономная вентиляция используется во многоэтажном здании. Вентиляционные трубы прокладываются ярусами, отсюда и названия.

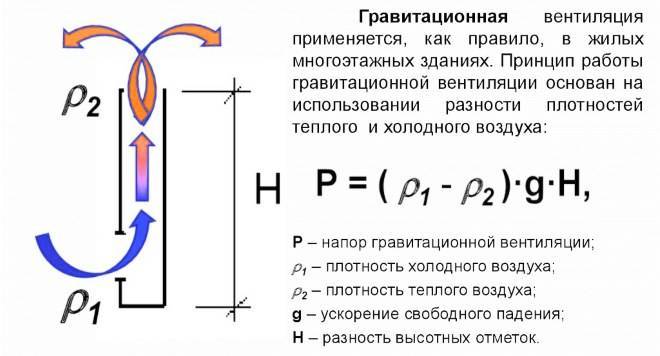

Гравитационная система применяется как в частном доме, так и на производстве. Работает по следующему принципу: через окна поступает чистый воздух, проникает в комнаты через щели дверей и диффузоры и вытесняет углекислый газ, который поднимается вверх по специальным решеткам и покидает здание.

Аэрационная система бывает канальной и бесканальной. Бесканальная работает от аэрационных фонарей, установленных в кровле, и фрамуг. Принцип ее действия прост: через открытие фрамуг по фонарям поступает свежий воздух и выходит углекислый газ.

Канальная аэрация работает благодаря дефлекторам на крыше и вентиляционным шахтам. Через первые устройства поступает кислород, а через вторые уходит загрязненный воздух.

Сама система обладает своими преимуществами и недостатками. В качестве плюсов можно назвать простоту в работе и низкую стоимость. К недостаткам относится зависимость от погоды.

Инфильтрация и проветривание

Инфильтрация действует всегда. Принцип ее действия прост: через маленькие щели в стене происходит циркуляция воздуха под действием атмосферного давления.

Проветривание происходит с помощью окон и дверей. Так же, как и в первом случае, происходит циркуляция воздуха под действием воздушных потоков атмосферы.

Мощность и производительность

Под производительностью понимают объем проходимого воздуха за единицу времени (куб.м/час). Производительность или воздухообмен зависит от типа вентилятора, размера лопастей, сопротивления воздуха и мощности двигателя (не путайте с мощностью вентилятора).

Небольшие бытовые приборы имеют мощность 15-20 Вт и при этом способны переместить от 100-200 м3/час. Модели посерьезней мощностью от 50 Вт работают с большими потоками и перегоняют более тысячи кубометров в час. Но для бытовых целей редко встречаются модели, превышающие мощность 150Вт.  Для промышленных целей могут использоваться вентиляторы, мощность двигателя которых достигает 500 кВт, а производительность 1 000 000 м3/ч.

Коэффициенты воздухообмена в жилых помещениях:

• Спальня, детская – 3
• Гостиная, зал, прочие жилые комнаты – от 3 до 6
• Ванная комната – 7
• Туалет – от 10 до 15
• Кухня – 15
• Подсобные помещения, гараж, мастерская – 8

Пример: площадь кухни – 9 м2, высота – 3 метра, коэффициент – 15.

9*3*15= 405 м3/ч.

Из расчётов видно, что для организации полноценного воздухообмена на кухне требуется приобретать модели с производительностью не менее 405 м3/ч.

Еще один показателем, влияющий на производительность — это воздушный удар: расстояние, на которое распространяется выходящий поток воздуха. Чем больше воздушный удар, тем быстрее происходит циркуляция воздушных масс и соответственно ускоряется их обмен.

А теперь разберемся, что же такое мощность вентилятора и чем она отличается от потребляемой мощности двигателя.

Мощность вентилятора – это количество энергии, которое требуется устройству на перемещение определенного объемы массы воздуха. Этот параметр получается из произведения производительности и давления делённого на КПД конкретного типа вентилятора умноженного на 1000.

(Производительность м3/с*давление Па)/(1000*КПД) = кВт

Полезная мощность всегда ниже подаваемой мощности, что связанно с потерями при передаче энергии (трение, сопротивление).

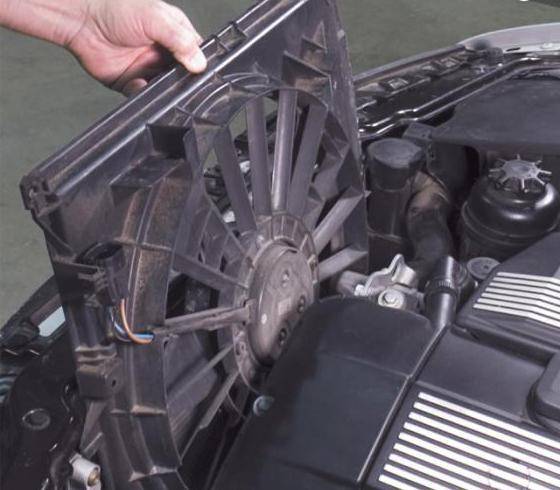

Устройство вентилятора системы охлаждения двигателя

Конструктивно вентилятор для охлаждения мотора автомобиля представляет собой простой механизм, состоящий из шкива, на котором расположены лопасти (крыльчатка). Они установлены с некоторым углом наклона по отношению к плоскости вращения, что улучшает их аэродинамические характеристики и повышает интенсивность нагнетания воздуха. Количество лопастей (от 4 и более), а также их геометрические размеры (диаметр вентилятора, частота расположения) зависят от модели автомобиля и подбираются индивидуально.

В ряде конфигураций автомобилей могут использоваться сдвоенные вентиляторы системы охлаждения двигателя, в которых предусмотрено два шкива с независимыми лопастями. Они могут приводиться в рабочий режим одновременно или по отдельности, поскольку каждый имеет свою систему подключения.

Расположение ветилятора охлаждения двигателя

При интенсивном вращении шкива поток воздуха “всасывается” снаружи при помощи лопастей. Тем самым увеличивается и объем воздуха, проходящий через радиатор, что обеспечивает его более эффективную работу и ускоряет процесс отведения тепла. Для принудительного вращения шкива (лопастей) и обеспечения необходимой скорости могут быть использованы несколько типов привода:

• механический;
• гидромеханический;
• электрический.

Как работает механический привод

Самый простой тип привода вентилятора для охлаждения радиатора мотора основан на передаче вращательного движения от коленчатого вала с помощью ремня. Этот способ является полностью механическим и постоянным, обеспечивая запуск “кулера” синхронно с работой двигателя.

Несмотря на простоту конструкции, такой привод снижает полезную мощность мотора, поскольку часть энергии затрачивается на нагнетание воздуха. Помимо этого, отсутствует возможность регулировки интенсивности работы лопастей. В силу этих особенностей механический привод в современных автомобилях практически не применяется.

Особенности гидромеханического типа привода

Для более рациональной эксплуатации вентилятора системы охлаждения двигателя используется гидромеханический тип привода. Его особенность заключается в том, что лопасти соединены со шкивом посредством герметичной муфты. Она может быть двух типов:

• вязкостная (вискомуфта);
• гидравлическая.

Главной задачей муфты является запуск вентилятора охлаждения радиатора при увеличении нагрузки на двигатель. Когда же двигатель работает на малых оборотах, принудительного нагнетания воздуха не происходит. Вязкостная или вискомуфта соединена с коленвалом мотора. Внутри нее находится силиконовая жидкость (гель), которая реагирует на температуру. При нагревании муфты гель изменяет свои свойства и происходит блокировка. В гидравлической муфте блокировка обеспечивается благодаря изменению объема масла.

Электрический и электромагнитный привод

Помимо вязкостных и гидравлических муфт в системе привода вентилятора радиатора может быть использована электромагнитная муфта. Она реагирует на температуру охлаждающей жидкости, поддерживая ее в диапазоне от 80-85°C. Электромагнитные муфты устанавливаются преимущественно на грузовом транспорте и строительной технике.

Бытовой вентилятор[править | править код]

Вентилятор предназначен для создания потока воздуха в помещении, обеспечивающего комфортное пребывание в летний период.

Бытовые вентиляторы классифицируются по размеру, производительности, числу лопастей, исполнению и функциональности.По исполнению бывают: напольные, настольные и потолочные.Число лопастей может быть от трёх до шести.Вентиляторы могут иметь функции регулировки скорости вращения и «автоповорота».

«Автоповорот» осуществляет перемещение оси вращения ротора в горизонтальной плоскости и предназначен для расширения пространства обдува в горизонтальной плоскости.Лопасти вентилятора делают обычно из пластика, иногда из дерева или из металла. Пластиковый вентилятор легче, а значит и безопаснее, но непрочен.Для защиты от движущихся лопастей вентиляторы оснащаются решёткой. Также они могут оснащаться таймером, подсветкой и т. д.

Производители вентиляторов: VENTS Elenberg, Scarlett, Vitek, Systemair, Polaris, РОВЕН и др.

Сфера применения

Возможности мотора с винтом, двигающего воздушные массы вдоль оси вращения, настолько широки, что стоит отдельно остановиться на области применения такой конструкции.

Охлаждение нагретых поверхностей. Включаясь, аксиальный вентилятор, установленный перед радиатором автомобиля, заставляет воздух проходить сквозь соты и отбирать излишнее тепло у охлаждающей жидкости.

Компактные и легкие модели этих устройств обдувают радиаторы процессора компьютера, тиристоров сварочного инвертора и всевозможных блоков питания.

Постоянный воздушный поток поддерживает нормальную температуру нагревающихся деталей.

Подача воздуха, необходимого для горения топлива в котле.

Принудительная подача воздуха. В шахтных тупиковых выработках для поддержания в норме качественного состава воздушной смеси применяют вентиляторы местного проветривания (ВМП).

Подвешенный на свежей струе ВМП вдувает через брезентовый рукав чистый воздух, который выгоняет из тупика запыленную газовую смесь.

Вентиляция зданий и помещений. Бытовые осевые вентиляторы для организации вытяжки хорошо зарекомендовали себя при устройстве вентиляции квартиры или жилого дома.

Они помогают активно удалять загрязненный воздух из кухни и туалета, уменьшать влажность в ванной комнате и в подвальных помещениях.

Подача теплого воздуха. Аксиальный вентилятор в бытовом отопительном приборе, обдувая нагревательный элемент, заставляет теплый воздух циркулировать в помещении. Таким же способом подается горячий воздух из бытового или строительного фена.

Надежность и невысокая стоимость аксиальных устройств вентиляции делает их очень популярными у потребителей.

С их помощью легко поддерживать микроклимат в теплицах, обеспечивать необходимую влажность и равномерное распределение тепла в сушильных камерах.

Устойчивость основания

Устойчивость вентилятора является важнейшим фактором. Если в семье есть дети, домашние животные, они так или иначе могут задеть стойку ветродуя.

И при его падении может возникнуть множество проблем. Все зависит от того, куда именно он будет падать.

Кстати, даже новый вентилятор частенько выходит из строя после первого же опрокидывания. Что у него при этом ломается и как это починить своими руками, читайте в отдельной статье.

Существует огромное разнообразие конструкций оснований на которых закреплена подставка. Но наиболее распространены всего три.

Чаще всего встречается крестообразная основа.

Менее распространена круглая подставка.

Еще попадаются вентиляторы по типу моноблоков. У них вообще нет никаких ножек.

Какие из этих оснований устойчивее всего? Крестообразная основа, несмотря на свою внешнюю надежность, проигрывает всем остальным.

Достаточно одного хорошего толчка и такой вентилятор спокойно упадет на бок. А вот круглая ножка является наиболее стабильным вариантом.

Поэтому если у вас есть выбор, то отдавайте предпочтение именно круглой форме.

<?php $next_post = get_next_post(true);
if( ! empty($next_post) ){ ?>

Это интересно: <?php next_post_link(‘%link’, ‘%title’, true); ?>

<?php } ?>

Вентиляторы с термовыключателем

Подобные механизмы устанавливались на автомобили до изобретения электронного блока. Например, вентилятор охлаждения ВАЗ также снабжается термовыключателем. Это устройство отвечает за включение/отключение электродвигателя системы.

Принцип действия вентиляторов охлаждения данного типа состоит в следующем: сигнал подается с температурного датчика, который установлен в корпусе блока цилиндров на специальную шкалу, размещенную в салоне автомобиля. Этот показатель и реагирование термовыключателя на изменения температуры жидкости в радиаторе влияют на процедуру включения и выключении движка.

Если температура охладителя будет увеличена до максимума, внутри термовыключателя будут замкнуты контакты, подключенные к цепи питания системы. Затем будет подан ток на электродвигатель, который приведет крыльчатку вентилятора в режим вращения. Контакты будут размыкаться в случае понижения температуры до предельного минимума, что гарантирует выключение прибора.

Какой вентилятор лучше колонный или лопастной

Лопастной вентилятор работает по простому механизму – электропривод крутит лопасти по оси, которые создают поток воздуха. Колонная конструкция работает по более сложному механизму — воздух под давлением выпускается в атмосферу. В процессе работы колонный вентилятор работает тише, чем лопастной. Также к достоинствам относится повышенная безопасность, поскольку лопасти находятся в корпусе.

Лопастные вентиляторы более распространены, так как недорогие в цене. В сравнении с радиальными, их конструкция более упрощенная. Но стоит отметить, что в брендовых магазинах даже напольные модели могут быть оснащены мощными бесшумными приводами и множеством функций. Выбор вентилятора будет полностью зависеть от ваших предпочтений и бюджета.

Принцип работы

Устройство и принцип работы центробежного вентилятора Вентиляторы этого типа представлены в двух вариантах: с радиальным или осевым входным отверстием для всасывания воздушного потока. На первоначальном этапе воздушные массы выходят на поверхность крутящегося импеллера. Далее лопатки крыльчатки делят их и переносят внутрь стандартной камеры, где происходит сжимание масс воздуха. На следующем этапе запускается процесс нагнетания потоков в камере и повышается давление газа.

Заключительный цикл работы вентилятора включает отвод сжатого газового вещества к отверстию выхода, после чего воздух начинает поступать в центральный воздуховод и двигаться в заданном направлении. Во время разрежения воздушная масса перемещается от трубопровода либо из замкнутого пространства и затем выводится в окружающую среду либо дополнительное помещение.

4 типа вентиляторов

По типу конструкции вентиляторы можно условно разделить на 4 группы.

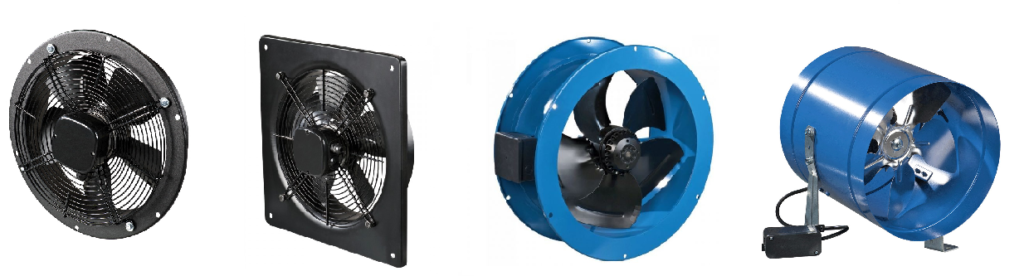

1. Осевые вентиляторы, называемые еще аксиальными. Лопатки этих вентиляторов перемещают воздух вдоль оси своего вращения. Это – самые распространенные вентиляторы. Именно они используются в качестве кулеров в компьютерной технике, в вентиляторах бытового назначения. Коэффициент полезного действия осевого вентилятора наиболее высок за счет малых потерь, возникающих от трения воздуха о лопасти, и низкого сопротивления самого вентилятора движущемуся воздуху.

Осевой вентилятор

2. Центробежные вентиляторы (радиальные), у которых направление воздуха на входе располагается параллельно оси вращения. Затем поток меняет направление и расходится от оси вращения в радиальном направлении. Воздух перемещается вентилятором при помощи лопаток спиральной формы внутри кожуха, внешне похожего на улитку. Достоинством таких вентиляторов является то, что они могут выдерживать перегрузки по расходу воздуха. Поэтому они нашли свое применение в промышленных системах.

Центробежный вентилятор

3. Диагональные вентиляторы являются симбиозом двух первых типов вентиляторов. Воздух на входе движется так же, как и у осевого вентилятора, а на выходе он отклоняется на 45 градусов, что придает ему дополнительное ускорение по принципу, используемому в центробежных вентиляторах.

Диагональный вентилятор

4. Безлопастные вентиляторы работают по технологии «воздушного множителя». Воздушный поток в них воздается турбиной, расположенной в основании вентилятора. Этот поток подается в рамку через узкие щели, вовлекает в движение окружающий воздух. В итоге поток воздуха на выходе вентилятора усиливается в 10-15 раз.

Безлопастный вентилятор

К достоинствам безлопастных вентиляторов можно отнести высокую производительность и отсутствие вращающихся деталей. Недостаток их – очень высокая цена, превышающая в несколько раз цену обычного, лопастного вентилятора такого же назначения. Еще один их недостаток – высокий уровень шума.

Все вентиляторы, кроме того, различаются размерами и производительностью. В зависимости от конструктивных особенностей и назначения они могут быть настольными, потолочными. Существуют канальные вентиляторы, устанавливающиеся непосредственно в вентиляционном канале; крышные вентиляторы, вытягивающие воздух из помещения через отверстие в крыше. Есть и многозональные вентиляторы, корпус которых позволяет всасывать воздух одновременно по нескольким воздуховодам.

Важность приобретения вентилятора

На прилавках магазинов в настоящее время имеется большое количество техники, охлаждающей воздух: кондиционеры, вентиляторы. Многие потребители отдают предпочтение кондиционерам. Однако все виды охлаждающей техники обладают своими положительными или не очень хорошими сторонами.

У вентиляторов имеются несомненные плюсы:

• они эффективны для охлаждения комнаты;
• их стоимость в несколько раз дешевле самого маленького кондиционера;
• высокая мобильность (легкое перемещение в разные комнаты, из квартиры в офис и другие).

У кондиционеров нет этой мобильности даже в переносных устройствах. У них существуют определённые тонкости при установке, связанные с наличием отверстия в окне для оттока воздуха или необходимости установки двух деталей системы.

Также использование кондиционера может отрицательно повлиять на состояние здоровья: охлаждение помещения до низких температур может способствовать развитию заболеваний дыхательных путей и появлению пневмоний.

Домашнему вентилятору не нужна сложная установка, он может полноценно работать при открытом окне, одновременно освежать и проветривать помещения.

Перед покупкой техники необходимо знать все конкретные характеристики, помогающие выбрать качественную модель для конкретного помещения.

Монтаж

Перед началом монтажа визуально убедиться в целостности, проверить, соответствуют ли характеристики по паспорту с документами.

Прозвонить на сопротивление изоляции, просушить. Проверить состояние ростверка по СНиП. Далее монтаж радиальных вентиляторов сводится к следующему списку действий:

1. Установить рамы.
2. Укрепить.
3. Подготовить подъёмные механизмы.
4. Застропить модуль, сделать пробный подъём.
5. Установить, временно закрепить агрегат к раме.
6. Соединить двигатель с вентилятором.
7. Удалить временные подставки.
8. Установить.
9. Окончательный крепёж.
10. Монтировать ограждение.
11. Пробный пуск.

Далее необходимо отбалансировать, турбину, проверив баланс нанесением одной риски на турбину и корпус. При прокручивании риски никогда не совпадают, если балансировка сделана правильно и наоборот – если метка постоянно занимает одно положение.

Зазор между корпусом и турбиной не допускается более четырёх процентов от диаметра колеса, а между колёсами не более одного.

ППР – проект производства работ оговаривает способы монтажа, мест и механизмы.

Стропы для монтажа обязательно инвентарные.

Чтобы не повредить анкерные болты подкладывают деревянные бруски, по окончании монтажных работ снимают.

Окончательная установка делается по байпасу с помощью деревянных клиньев на резиновую виброизолирующую прокладку толщиной до двадцати пяти миллиметров.

Типы вентиляторов

Чтобы правильно выбрать вентилятор для комнаты, нужно разбираться в типах устройств. Итак, эта бытовая техника может быть такой:

• стол письменный;
• пол;
• канал;
• потолок;
• стена.

Кроме того, вентиляторы могут различаться по конструкции (для дома чаще всего выбирают осевые и тангенциальные модели, для изготовления – радиальные (центробежные) устройства, по способу крепления и уровням защиты. Однако по выбору устройств комнаты, эти технические характеристики практически не имеют значения, поэтому мы не будем на них останавливаться.

Если вы хотите выбрать вентилятор для гостиной дома или квартиры, вам следует приобрести напольный, настольный или потолочный вариант. Настольные и потолочные модели являются только осевыми, а напольные изделия могут быть тангенциальными. Последние выполнены в виде столбика и имеют множество полезных функций:

• увлажнитель;
• термодатчик;
• дистанционное управление;
• нагреть воздух в комнате.

Учтите, что если вы решили выбрать тангенциальное устройство пола, его цена будет выше, чем у других разновидностей. Помимо дополнительных функций и параметров, вентилятор на тумбе выглядит элегантно и является одним из самых безопасных вариантов для дома.

Осевые напольные вентиляторы уже много лет являются явным бестселлером среди других разновидностей и являются классическим примером устройства для охлаждения помещений. Большие лопасти, обеспечивающие сильный обдув, возможность изменения скорости, устойчивость и наличие поворотного механизма – все это обеспечивает стабильность выбора данного товара и положительные отзывы покупателей о нем

Если вы решили выбрать эту стандартную модель, имейте в виду, что лезвия должны быть полностью закрыты сеткой для безопасности (особенно если у вас есть дети или домашние животные)

Ищете мощный, но тихий вентилятор? Пригодятся потолочные модели! В то время как стандартные изделия рассчитаны на мощность около 50 Вт, потолочная версия рассчитана на 250 Вт. Лопасти прибора не вращаются быстро, однако благодаря высокой мощности вы всегда будете чувствовать себя приятно прохладным в жаркие дни. Это изделие особенно популярно для размещения на обеденном столе или кровати. Также часто покупают потолочную технику для террасы или летней кухни в загородном доме.

Что касается настольных моделей, здесь все предельно ясно. Основным преимуществом выбора настольного вентилятора является его небольшой размер, простота использования и доступная цена. Этот продукт удобно брать с собой в дорогу и отлично поможет в особенно жаркий день. Учтите, что у этих вентиляторов плохой воздушный поток, и они довольно часто ломаются.

Если для гостиной, кухни, ванной и туалета следует выбрать обычный бытовой прибор, необходимо приобрести специальный вытяжной вентилятор, устанавливаемый в вентиляционное отверстие в стене. Он не выполняет те же функции, что и стандартный прибор и приобретается для удаления влажного воздуха после купания, неприятных запахов после готовки и т.д. По возможности выбирайте приборы с контролем температуры и влажности, внимательно учтите все нюансы монтажа.

Устройство и принцип работы

Напольные вентиляторы для дома считаются самыми известными и распространенными конструкциями для охлаждения воздуха. Устройства состоят из надежного основания, ножки, двигателя, вала, крыльчатки, кожуха для закрытия лопастей. Высота конструкции регулируется ножкой, которой нет у аналогичных настольных устройств. Вентилятор имеет лопасти, которые длиннее, чем у настольных, в два раза. Благодаря этому эффективность охлаждения помещения повышается.

Вентиляторы напольного исполнения оснащаются асинхронными двигателями, в которых имеются 8 обмоток статора. При запуске устройства происходит сдвиг фазы под прямым углом, что обеспечивается благодаря конденсатору. При нажатии соответствующей кнопки загорается индикаторная лампа и включается мотор. Быстрота вращения его зависит от схемы обмотки, которую можно менять при помощи переключателя скоростей.
