Как произвести ремонт соковыжималки своими руками

Соковыжималка бош 700w: инструкция

В настоящее время на рынке набирают популярность соковыжималки Bosch(бош) мощностью 380w и 700w. Сборка соковыжималки Bosch(бош):

1. Вставить емкость для жмыха в блок двигателя.
2. Вставку для ситечка сначала вставьте носиком в отверстие блока двигателя.
3. Теперь нужно вставить ситечко. Следует проверить его на наличие повреждений.
4. Далее, следует установить крышку, и нажать на нее так, чтобы она встала со щелчком. Выключатель должен находиться в положении Off.
5. Чтобы задержать образующуюся пену, необходимо поставить под слив соковыжималки емкость для сока с большим отверстием.

Чтобы получить сок, необходимо:

1. Поставьте соковыжималку на чистую и гладкую поверхность. Включите ее.
2. Во время работы двигателя, кладите овощи и фрукты в загрузочный ствол. Используйте толкатель, нажимая на него как можно плавнее, чтобы избежать нагрузки на двигатель соковыжималки.
3. Выключайте соковыжималку только после того, как с нее стечет весь сок.

Емкость для выжимок следует очистить до того, как выжимки поднимутся до верхнего края емкости, за который следует браться руками, чтобы ее снять.

Ситечко рекомендуется очищать если:

1. Снижается скорость вращения двигателя.
2. Получаемый сок стал гуще.
3. Соковыжималка начинает значительно вибрировать.

Особенности разборки соковыжималок Bosch MES

Обратите внимание, что в корпусе — там, где располагается блок двигателя, есть специальный отсек для хранения шнура питания. Это довольно удобно при разборке и эксплуатации, так как вы сохраняете много свободного рабочего пространства

Хотя для того чтобы воспользоваться преимуществами потайного «кармана», электрический кабель придется вставлять и вытаскивать вручную. Никакого механизма «автодоводки», как, например, в пылесосах, нет. Сам же блок двигателя снимается легко, без проблем.

Кнопка (рычаг) выключения предусматривает три положения: Включено, Выключено и разблокировка крышки. Но главное — с её помощью производится отстёгивание крышки, когда приходит время мытья или плановой чистки.

Функциональность такого подхода на высоте, но главное — чтобы этот рычажок служил вам долго. Вы ведь будете им пользоваться очень часто, что приводит к ускоренному износу детали.

Также обратите внимание, что при переводе рычага включения в положение, открывающее крышку, она не откидывается со всего маха вверх. Просто между ней и корпусом появляется зазор, позволяющий открыть её полностью уже собственными руками

При необходимости снимать крышку следует очень аккуратно, чтобы не повредить внутренних креплений.

Ёмкость для сбора жмыха довольно крупная по размерам и легко извлекается из корпуса. Эти особенности позволяют использовать соковыжималку для приготовления напитков для семьи из нескольких человек. Кстати, мыть ёмкость для жмыха удобно благодаря удачно продуманной форме.

Пластиковая вставка для крепления ситечка также снимается быстро и удобно. Нужно одной рукой потянуть край со стороны расположения ёмкости для сбора жмыха, а второй — легонько подтолкнуть краник, предназначенный для стекания сока в ёмкость.

Ситечко чаще всего изготовлено из качественной нержавеющей стали и с его извлечением из корпуса никаких проблем не возникает. Если же в вашей модели оно оказалось пластиковым — не беда, характеристики от этого практически не изменятся.

В конструкции крышки предусмотрен загрузочный ствол, который никак не влияет на скорость разборки соковыжималок фирмы Bosch. К тому же мыть и чистить её очень просто и довольно легко, особенно при наличии посудомоечной машины.

Снять загрузочную вставку не представится труда с первого раза даже тем пользователям, которые разбирают подобные бытовые электроприборы впервые. Главное предназначение данной детали — одевание на загрузочный ствол и предотвращение серьёзного загрязнения рабочих поверхностей. Одним словом, работает как поддон, в котором скапливается выжатый сок.

Толкатель вынимать проще всего, потому что он находится на виду. Его форма удобна для чистки и мытья, проблем с ним никаких не бывает.

Некоторые соковыжималки Bosch имеют свои конструктивные особенности, будьте к этому готовы. В любом случае, если что-то непонятно, загляните в инструкцию пользователя. Там наверняка найдутся ответы на большинство вопросов владельца этой разновидности бытовых приборов.

Разборка

Эта процедура должна выполняться регулярно после каждого использования для очистки от остатков жмыха и мякоти, промывки устройства. Вне зависимости от особенностей конструкции демонтаж для обслуживания обычно не вызывает затруднений и выполняется относительно быстро. Для разборки роторного аппарата необходимо:

Аналогичным образом разбирается вертикальная выжималка со шнеком. Для демонтажа ее горизонтального аналога потребуется отсоединить узел с механизмом отжима от корпуса с двигателем, затем снять:

После демонтажа можно переходить к обслуживанию или ремонту прибора с заменой соответствующих элементов.

Ремонт конструкции в домашних условиях

В этом видео, вам покажут как устроены соковыжималки. Приятного просмотра!

В основе какой-либо модели данного устройства встроен двигатель, отвечающий за работу всего устройства. На сегодняшний день в соковыжималках применяются коллекторные или же асинхронные двигатели. Ремонт агрегатов подобного предназначения часто необходим из-за сломанного мотора.

Смена механической части устройства почти невозможна. Рассмотрим более детально типичные неисправности приборов для приготовления сока. Преимущества асинхронного двигателя соковыжималки в том, что они имеют очень простую конструкцию, большой КПД и простое обслуживание.

Эти двигатели не так шумят при эксплуатации, как коллекторные. Но, к сожалению, частота 50 Гц не дает получить более 3000 оборотов за минуту. Это весьма существенное ограничение для соковыжималок.

Коллекторный тип двигателя не имеет таких ограничений. Еще у них меньше размеры, чем у асинхронных.

К их недостаткам можно отнести:

• повышенный уровень шума при работе;
• недолгий срок службы.

Вал любого типа двигателя содержит крыльчатки, необходимые для обдува катушки статора. Необходимо это для того, чтобы при эксплуатации прибора не перегревались обмотки. В случае разборки прибора и обнаружения, что такие детали отсутствуют, подобрать их можно самостоятельно. Таким образом вы сможете улучшить функционирование электродвигателя.

Обычно у соковыжималки несколько скоростей. В асинхронных двигателях это осуществляется с использованием раздела катушек статора. Одновременно могут быть задействованы не все катушки, в результате чего происходит переключение скорости прибора.

Масляный обогреватель с вентилятором. Особенности, стоимость и принцип работы, можно узнать на нашем сайте.

Особенности встроенных электрических кухонных плит, можно прочитать в этой статье. Советуем ознакомится!

Здесь, можно узнать стоимость фена фирмы Ровента с вращающейся щёткой.

Такая схема применима в соковыжималках довольно часто, эффективность зависит от правильности установки электрические цепи.

В соковыжималках в основном пусковая обмотка не используется, а вместо этого применяется схема с делением катушек. С целью срабатывания защиты двигателя, необходимо его полное соответствие установленному реле.

Итак, вполне понятно, что большинство серьезных поломок агрегатов касается их двигателей. Для того чтобы узнать причину неисправности, а затем устранить ее, необходимо отключения прибора от сети. Далее потребуется прозвонить обмотки.

Затем нужно снова на статор намотать катушку. Стоит заметить, что ротор не перегорает, так как ток, проходящий по нему, очень меленький. Механизм соковыжималки так прост, что повредиться могут лишь шестерни, сальники либо подшипники.

Ремонт соковыжималки своими руками (видео)

Будь то весна, лето, осень или зима, сок организму пригодится всегда

И не важно, какая у вас соковыжималка: Бош или Скарлетт, Филипс или Мулинекс, главное, это понять основные принципы сборки/разборки этого аппарата. Чтобы, если понадобится, заменить вышедший из строя элемент

Пусть ваша соковыжималка прослужит вам долго и производительно. Радуйте себя и ваших близких каждый день.

Польская фирма Zelmer давно известна на рынке своим качеством и широким выбором моделей. Соковыжималки этого бренда отличаются надежностью и долгим сроком работы.

Этой компании не раз давали международные премии, она была отмечена европейским знаком качества. Как же выбрать подходящую вам модель соковижималки? Давайте разберемся.

Соковыжималки для цитрусовых бывают односкоростные и двухскоростные.

Односкоростные – самые дешевые и простые в использовании аппараты. Яркий пример – соковыжималка Zelmer 377. Имеют мощность 85-250 Вт, в комплект не входит емкость для готового сока. Дополнительные функции включают в себя отключение при чрезмерном перегреве и защиту от случайного включения.

Двухскоростные приборы для мягких фруктов, ягод и овощей, обладают мощностью до 400 Вт. Из дополнительных функций – здесь есть автоматический режим Турбо, который производит очищение ситечка от мякоти.

Еще одна модель из той же серии – Зелмер 486, обладает защитой уровня оборотов и не включается при неплотно прикрытой крышке. Из большинства таких соковыжималок легко может получиться блендер или кофемолка.

Универсальные модели имеют мощность до 800 Вт, двухскоростной режим и опцию Турбо для очистки фильтра и пено сепаратора. Хороший пример – Зелмер 496. Преимущество таких моделей в том, что процесс полностью автоматичен. Вам даже не нужно очищать фрукты и овощи – их можно загружать внутрь соковыжималки прямо в кожуре. Скорость у таких приборов самая быстрая – литр за минуту времени.

Соковыжималка для яблок из домкрата своими руками

Конструкция, выполненная из домкрата, позволит отжимать сок, не прилагая физических усилий.

Что понадобится

Для изготовления аппарата потребуется несколько элементов:

1. Опора – удерживает соковыжималку на земле и отвечает за ее равновесие. Может быть собрана как из деревянных, так и из металлических составляющих.
2. Главный корпус может иметь произвольную форму в зависимости от материалов изготовления. Объем этого элемента обуславливает количество плодов, одновременно загружаемых для переработки.
3. Решетка, фиксирующая сырье – предотвращает скольжение, возникающее из-за большого количества выдавленного сока.
4. Устройство для давления – именно под его воздействием плоды пускают сок. Желательно, чтобы этот механизм был поршневого типа.
5. Средство, способствующее подъему поршня или домкрата.
6. Элементы, облегчающие работу: оказывающий давление домкрат и рукоятка винта.
7. Сосуд, куда будет поступать готовый сок. Для этой цели лучше всего использовать емкости с большим объемом, превышающим количество получаемого за один раз продукта, это предотвратит его разлив.

Пошаговая инструкция

Последовательность изготовления:

1. Выбор домкрата. Для сборки можно взять как гидравлический, так и ручной тип. Преимущество первого – облегчение работы и обеспечение удобства, недостаток – абсолютная стационарность. В то время как ручной домкрат после отжима сока подлежит возврату для использования по непосредственному назначению.
2. Создание рамы. Конструкция обязательно должна быть стальной и способной выдержать вес поддона, бочки и плодов. Лучше всего, если она будет сваренной, поскольку от ее прочности зависит мощность соковыжималки.
3. Выполнение бочки для отжима, которая может быть деревянной или металлической, но обязательно иметь отверстия внизу и по бокам для стекания сока. Готовую бочку крепят к каркасу: металлическую приваривают, деревянную – устанавливают на поперечные перемычки и фиксируют посредством крепежа из металла, исключая ее малейшее скольжение и смещение.
4. Изготовление упора для домкрата. Обычно для этого соединяют друг с другом несколько деревянных досок.
5. Создание прокладок из дренажа и емкости/поддона, в который будет стекать готовый сок.
6. Подключение домкрата. Элемент устанавливают на упор и приводят в движение вручную.

Перед использованием изготовленную самостоятельно соковыжималку необходимо тщательно вымыть и просушить.

Алгоритм поиска неисправностей и их устранение

Если электрическая соковыжималка не подает признаков жизни, сильно шумит или вибрирует, не стоит сразу же начинать ее разборку. Нередко причина очень банальна. Главное – произвести тщательный внешний осмотр.

Необходимо проверить наличие электропитания в сети, надежность соединения вилки с розеткой и целостность сетевого шнура. Последний, довольно часто выходит из строя вследствие перегибов или воздействия на него острыми предметами. При обнаружении на шнуре повреждений, его необходимо заменить. В крайнем случае, возможен ремонт путем сращивания

В этом случае особое внимание следует уделить изоляции проводов.
Шум и вибрация соковыжималки становятся следствием неправильной сборки устройства или попадания в барабан посторонних предметов.
Гул мотора при стоячем барабане сигнализирует о перетягивании крепления муфты переходника. Как правило, неполадка устраняется путем ослабления этой детали.

Остальные неисправности наверняка потребуют разборки устройства.

Как собрать и разобрать

Разумеется, все модели разные, но есть общие правила, следуя которым вы обезопасите себя и не причините вреда машине.

1. Помните, что перед началом разборки стоит не только выключить машину, нажав на рычажок на ней, но и вынуть вилку из розетки. Дождитесь, пока утихнет гул, и только потом приступайте.
2. В первую очередь извлеките толкатель из места загрузки овощей и фруктов. Дальше – вынимайте чашу, предназначенную для отжатых продуктов из-под крышки.
3. Дайте оставшемуся внутри соку вытечь, легко наклонив корпус вперед, и только потом отсоедините кувшин.
4. Крышка обычно крепится к корпусу фиксаторами – пластиковыми или металлическими. Найдите их и снимите крышку.
5. И, наконец, после этого вы получите доступ к емкости, в которую сливается готовый сок и к фильтру. Выньте их аккуратно, чтобы ничего не повредить. Будьте особенно внимательны к фильтру – он довольно острый и им легко порезаться.

Как разобрать соковыжималку

К каждой соковыжималке, прилагается инструкция и схема сборки. Но если вы пользуетесь прибором уже несколько лет, инструкция могла потеряться. Даже в этом случае разобрать прибор не составит труда.

Разобрать соковыжималку можно в несколько этапов.

1. Убедиться, что шнур питания отключен от электросети.
2. Извлекаем толкатель продуктов из загрузочного отсека.
3. Снимаем крышку, предварительно отсоединив крепление.
4. Далее, из-под крышки, вынимаем контейнер, который скапливает уже отжатые продукты.
5. Достаем измельчитель.
6. Отсоединяем кувшин, предназначенный для сока.

Проведя разбор корпуса соковыжималки, далее необходимо снять шкив. Обычно, он скручивается с вала в противоположном от рабочего вращения направлении.

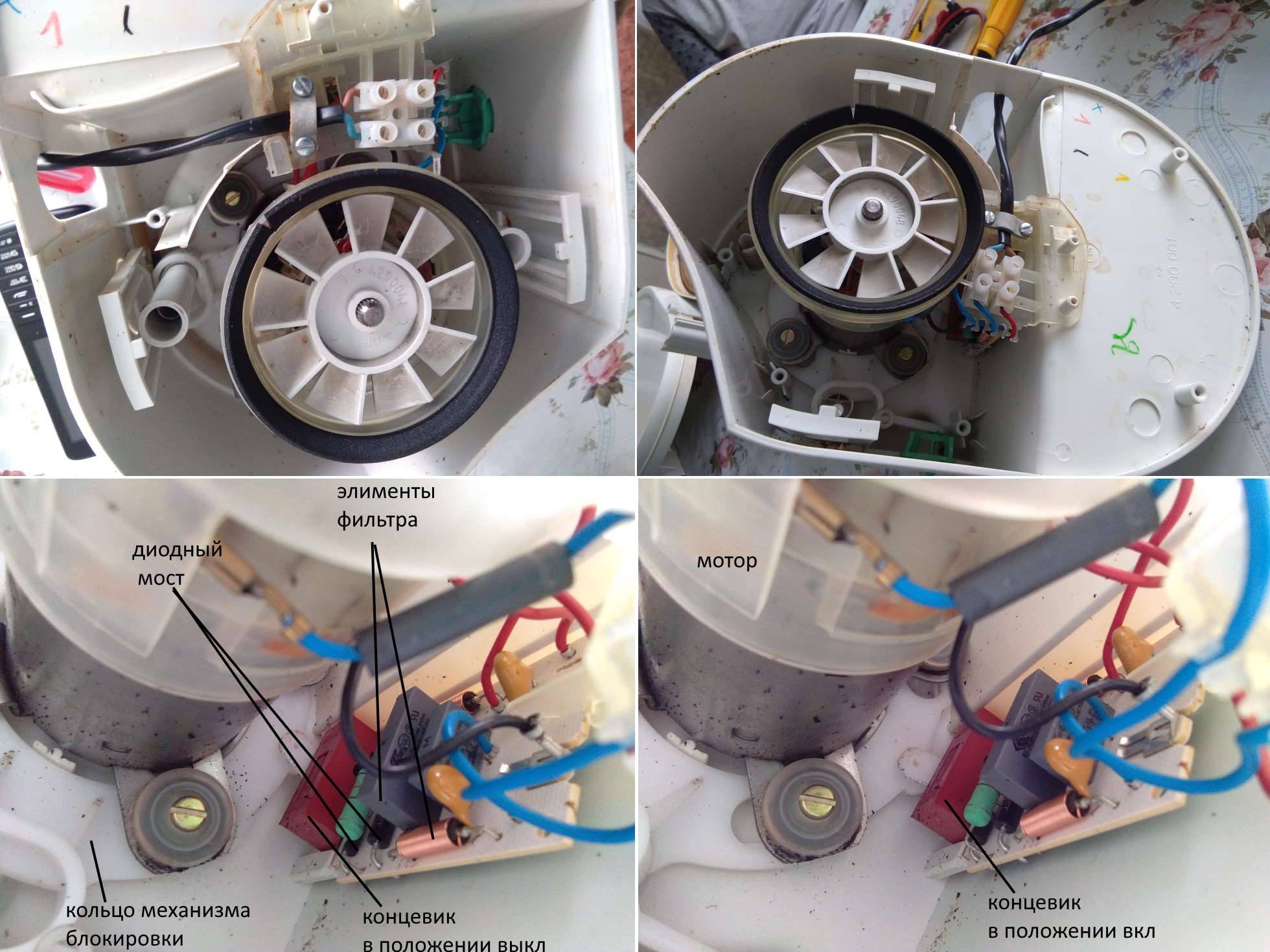

Чтобы попасть к двигателю соковыжималки, который находится снизу, необходимо:

1. Открутить шурупы, крепящие защитную крышку.
2. Снять защитный кожух двигателя, если таковой имеется.
3. Снять крепление двигателя и достать его из корпуса соковыжималки.

Существует исключение для шнековых соковыжималок, которые по устройству напоминают мясорубку.

Чтобы разобрать их необходимо:

1. Удалить насадку.
2. Открепить приемное устройство со шнеком от основного корпуса.
3. Убрать сам шнек.
4. К самому двигателю можно добраться также снизу.

Ремонт соковыжималки своими руками

Поломку соковыжималки может вызвать как естественный износ материалов, так и выход двигателя из строя.

Помните, что перед тем как разбирать электроприбор, следует не просто перевести переключатель (рычажок) на корпусе в положение Выключено, но и полностью отключить сетевой шнур от розетки электропитания

Двигатель соковыжималки может выйти из строя по нескольким причинам:

1. Перепады напряжения электросети.
2. Из-за длительной работы и чрезмерной нагрузки на соковыжималку.
3. Из-за попадания жидкости в корпус соковыжималки.

О проблемах работы двигателя могут сообщить:

1. Искрение и нагрев. Что является результатом стирания щеток у коллекторных двигателей. Проблема решается заменой.
2. Затруднено вращение вала якоря. Вероятно, следует заменить подшипники, так как они могли выйти из строя или загрязниться. Чтобы предотвратить такую поломку, следует своевременно чистить соковыжималку и смазывать двигатель.
3. Если вы чувствуете запах горелого и видны почернения, скорее всего, сгорела обмотка. Такая проблема решится лишь заменой двигателя.

Это основные проблемы, возникающие с соковыжималками. И только одна из них является серьезной. Первые две можно решить достаточно быстро.

Основные узлы соковыжималки

К основным узлам агрегатов для извлечения сока из фруктов и овощей относятся:

Основные неисправности этой бытовой техники связаны с перепадами напряжения. Поскольку диапазон мощности, при которой происходит функционирование соковыжималки, небольшой, то эта причина и будет следствием выхода оборудования из строя. Самостоятельно исправить поломку не получится, произвести замену неисправных узлов под силу лишь специалисту.

При частом использовании прибора случается износ его составляющих, узлов и механизмов. В этом случае понадобится их полная замена.

Ремонт основных узлов соковыжималки SCARLETT

Ремонт по своему типу условно делится на простой и сложный. Ремонт простой состоит из ряда несложных и недорогих работ с заменой насадок, сеток, шнура, смазкой и чисткой внутренних частей соковыжималки. Эти действия не займут много усилий, времени.

Сложный ремонт состоит из следующих работ: замена элементов корпуса или муфт, ремонт двигателя, платы управления.

Алгоритм поиска неисправностей и их устранение

Если электрическая соковыжималка не подает признаков жизни, издает много шума или вибрирует, не разбирайте ее сразу. Часто причина очень незначительна. Главное — сделать тщательный внешний осмотр.

Необходимо проверить наличие питания в сети, надежность подключения вилки к розетке и целостность кабеля питания. Последний довольно часто выходит из строя из-за сгибания или удара острым предметом. Если кабель поврежден, его необходимо заменить. В крайнем случае возможен ремонт оплеткой

В этом случае особое внимание следует уделить изоляции проводов.
Шум и вибрация соковыжималки — следствие неправильной установки устройства или попадания посторонних предметов внутрь барабана.
Грохот двигателя при неподвижном барабане указывает на то, что крепление муфты адаптера было перетянуто. Как правило, проблема решается ослаблением этой детали.

Остальные поломки обязательно потребуют разборки устройства.

Составные части соковыжималки серии Bosch MES

К счастью для владельцев данного типа устройств от этого известного производителя, разбирать электроприбор для ремонта понадобится в очень редких случаях. Другое дело — повседневная разборка после отжима сока, которую любая хозяйка или хозяин должны научиться делать быстро и даже автоматически.

С моделями серии Bosch MES, кстати, так и будет: первый раз вам может потребоваться полистать инструкцию, чтобы сделать всё верно. Но потом чистка и мытьё соковыжималки будут проходить быстро и почти «на автопилоте».

Перед началом работ внимательно осмотрите прибор. Он ориентировочно состоит из таких деталей:

• выключатель с тремя положениями: open — предназначается для разблокировки крышки; off — выключенное состояние; on или 1 — включенное состояние;
• блок электродвигателя, в котором предусмотрено отделение для шнура от сети питания, — в зависимости от модели бывает из пластика (чаще всего) или нержавеющей стали;
• ёмкость, где собираются отходы продуктов (жмых) — изготавливается преимущественно из пластика различных оттенков;
• ситечко из нержавеющей стали, реже — из пластика;
• вставка под ситечко из пластика под цвет корпуса;
• крышка с оттенком основного цвета модели;
• загрузочная вставка из прозрачного полимера;
• прозрачный пластиковый толкатель;
• ёмкость для хранения готового сока, равная одному литру, с специальным отделением для пены, изготовленная из прозрачного пластика под цвет корпуса;
• ножки из безопасной для продуктов резины.

Основные детали соковыжималки выглядят так

Как разобрать соковыжималку

К каждой соковыжималке, прилагается инструкция и схема сборки. Но если вы пользуетесь прибором уже несколько лет, инструкция могла потеряться. Даже в этом случае разобрать прибор не составит труда.

Проведя ремонт собственными руками, сложности могут возникнуть только при первой разборке

Разобрать соковыжималку можно в несколько этапов.

1. Убедиться, что шнур питания отключен от электросети.
2. Извлекаем толкатель продуктов из загрузочного отсека.
3. Снимаем крышку, предварительно отсоединив крепление.
4. Далее, из-под крышки, вынимаем контейнер, который скапливает уже отжатые продукты.
5. Достаем измельчитель.
6. Отсоединяем кувшин, предназначенный для сока.

Проведя разбор корпуса соковыжималки, далее необходимо снять шкив. Обычно, он скручивается с вала в противоположном от рабочего вращения направлении.

Чтобы попасть к двигателю соковыжималки, который находится снизу, необходимо:

1. Открутить шурупы, крепящие защитную крышку.
2. Снять защитный кожух двигателя, если таковой имеется.
3. Снять крепление двигателя и достать его из корпуса соковыжималки.

Существует исключение для шнековых соковыжималок, которые по устройству напоминают мясорубку.

Чтобы разобрать их необходимо:

1. Удалить насадку.
2. Открепить приемное устройство со шнеком от основного корпуса.
3. Убрать сам шнек.
4. К самому двигателю можно добраться также снизу.

Советы по работе

После создания соковыжималки для яблок своими руками наступает не менее важный этап – переработка фруктов. Сбор урожая и подготовка плодов к ней требует времени.

Для эффективной работы собранного устройства необходимо соблюдать следующую последовательность действий:

1. Яблоки тщательно сортируют, промывают и просушивают от лишней влаги.
2. Крупные плоды разрезают на части поменьше. Сердцевину при этом следует удалить.
3. Гнилые части плода выбрасывают. Иначе они испортят вкус готового напитка.
4. Нарезанные фрукты кладут в рабочую корзину агрегата. Чем мельче куски, тем легче будет выжимать сок.
5. Приводят механизм в действие.

Соковыжималка, созданная самостоятельно, является полезным изобретением. С ее помощью можно воплотить в жизнь свои инженерные задумки и сэкономить финансы. Аппарат прослужит долгие годы, позволяя сохранить все полезные вещества, которые содержатся в яблоках.

Ремонт соковыжималки своими руками

Поломку соковыжималки может вызвать как естественный износ материалов, так и выход двигателя из строя.

Двигатель соковыжималки может выйти из строя по нескольким причинам:

1. Перепады напряжения электросети.
2. Из-за длительной работы и чрезмерной нагрузки на соковыжималку.
3. Из-за попадания жидкости в корпус соковыжималки.

О проблемах работы двигателя могут сообщить:

1. Искрение и нагрев. Что является результатом стирания щеток у коллекторных двигателей. Проблема решается заменой.
2. Затруднено вращение вала якоря. Вероятно, следует заменить подшипники, так как они могли выйти из строя или загрязниться. Чтобы предотвратить такую поломку, следует своевременно чистить соковыжималку и смазывать двигатель.
3. Если вы чувствуете запах горелого и видны почернения, скорее всего, сгорела обмотка. Такая проблема решится лишь заменой двигателя.

Это основные проблемы, возникающие с соковыжималками. И только одна из них является серьезной. Первые две можно решить достаточно быстро.

Почему ломаются соковыжималки

Поломка соковыжималки – довольно распространенное дело. Это неудивительно, ведь такая дачная атрибутика в сезон сбора урожая испытывает колоссальные нагрузки. В основе каждого устройства для получения сока из фруктов и овощей заложен обыкновенный пресс

Неважно, в каком виде он представлен. Ручная соковыжималка для цитрусовых работает при давлении на фрукт и проворачивании его

Механическая соковыжималка дополнена узлами, позволяющими снизить физические усилия человека и обеспечить большую продуктивность.

В любом случае, на устройства ложится приличная нагрузка, а увеличение деталей поднимает процент поломок используемых устройств. Даже ручная соковыжималка, представленная как пресс, где давление на поршень производится вращением винта – и та не всегда способна безотказно проработать длительное время.
