Тепловая газовая пушка: устройство, как работает, как выбрать

Мощность нагрева и производительность обдува

Главными параметрами тепловых пушек, помимо типа используемого топлива (энергии), являются:

Мощность
Производительность обдува

Для эффективного и рационального прогрева помещения следует правильно подобрать мощность тепловой пушки. Оптимальная мощность тепловой пушки рассчитывается следующим образом. Для каждых 10 (м2) площади нужен 1 (кВт) тепловой энергии. Но данный принцип расчета мощности будет актуальным лишь в том случае, если высота потолков нагреваемого помещения не будет выше 2,5-3 (м).

От мощности в первую очередь будет зависеть температура нагрева. Если выбрать маломощную тепловую пушку бля больших апартаментов, то температура прогрева будет минимальной. Когда же выбирается излишне мощный нагреватель для маленького помещения, то будет превышен допустимый температурный порог.

Важен и параметр производительности обдува. Данная характеристика выражается в литрах воздуха за 1 час (л/ч). Чем выше производительность обдува, тем быстрее прогреется помещение.

Плюсы обогрева тепловой пушкой

Безопасность и экологичность. В процессе работы устройство не образуются продукты горения (в электрических и газовых моделях). Обогреватель сжигает минимум кислорода. Для использования пушки не нужно продумывать специальную вентиляционную систему.
Быстрый обогрев любых помещений. Основное отличие от других нагревателей — циркуляция воздуха. Тепловая пушка «забирает» холодный и «отдает» теплый. Другие устройства нагревают сначала воздух в непосредственной близи. Лишь потом он постепенно распространяется в помещении. Из-за чего прогрев может быть долгим.
Техобслуживание проводится нечасто. Его проводят только при поломке какой-либо детали.
Мобильность. Прибор легко перевозится и переносится вручную при необходимости.

Пользующиеся спросом модели

На современном рынке России представлено много моделей газовых пушек: Мастер, Ballu и многие другие, но мы рассмотрим только самые востребованные.

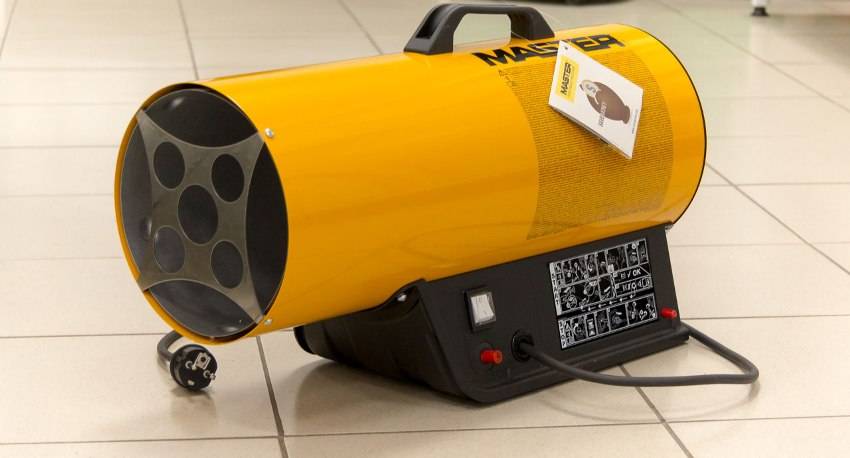

Master BLP 10M

Компактная пушка с мощностью 10 кВт, скорость ее работы до 300 кубометров/ч, а расход более чем скромный — 0,75 кг/ч. Подключение однофазное, масса установки всего 4 кг, она использует сжиженный пропан, стоит от 4,7 тыс. рублей.

BLP 53M

Эта модель имеет производительность 1450м3/ч. Ее мощность при небольших габаритах впечатляет — 5300 Вт, а расход газа — 3780 гр/ч. Поэтому и цена ее гораздо выше — 10 тысяч рублей. Применяется для обогревания больших торговых центров, супермаркетов и производственных помещений: ремонтных мастерских, заводских и фабричных цехов.

Ballu BHG-20 S

Это представитель среднего класса в ценовой категории, может работать на пропане и бутане, скорость обогревания — 500 куб. м/час, потребление газа — 1,2 кг/ч, мощность — 18 кВт, масса — 4,9 кг, а цена от 5 тысяч рублей.

Все выше представленные модели используют пьезоэлемент для поджигания газа и входят в 10 самых покупаемых моделей. Мастер — это бренд США, но страна производитель на сегодняшний день — Италия, а Ballu — это отечественная разработка. Для наглядности советую посмотреть видеоролик о функциональных возможностях Баллу:

Принцип действия

Работает любой подобный агрегат на очень простом принципе. Топливо, сгорая, отдает свою тепловую энергию, проходящему через теплообменник воздуху.

Тепловые газовые пушки, питаются топливом от баллона, в котором и находится газ в жидком состоянии. Чтобы избежать слишком сильного испарения газа в горелке и взрыва, между горелкой и баллоном стоит специальное устройство – редуктор, которое обеспечивает переход газа из жидкого состояния в газообразное, и контролирует его подачу на горелку.

Для работы такой пушки, необходимо не только топливо, но и электроэнергия. Она питает мощный вентилятор, прогоняющий поток воздуха через зону теплообменника.

Чем мощнее вентилятор, тем большую массу воздуха он сможет прокачать через пушку. Интенсивность обогрева можно регулировать, как и скорость прохождения воздуха через теплообменник.

Классификация изделий

Тепловые пушки, работающие на газу, подразделяются на два основных класса:

изделия прямого нагрева воздушного потока;
агрегаты непрямого нагрева.

В первом случае, когда для нагревания воздушного потока используется открытый огонь, в котором сгорает пропановый газ, продукты сгорания попадают в обогреваемое помещение, но и КПД достигает максимума при использовании такой конструкции. Габариты такого аппарата довольно компактные, весьма невысокая себестоимость, но необходима вентиляция для постоянного притока свежего воздуха. Большая пожароопасность — ни один инспектор не подпишет акт о разрешении использования этого прибора для жилых помещений.

Второй вариант более предпочтителен, потому что камера сгорания в агрегате закрытого типа, все продукты горения выводятся через специальный патрубок, соединенный с дымоходной трубой. Такие изделия лучше устанавливать на открытом воздухе, а теплый воздух нагнетать через специальную систему с рукавом большого диаметра из негорючего материала.

Современные газовые тепловые пушки, осуществляющие непрямой нагрев воздушного потока, работают на пропане, который сгорает без остатка, и отвод продуктов горения уже не нужен. Только габариты их больше, чем устройства прямого нагрева, соответственно, выше и цена.

Другие критерии, влияющие на выбор

Помимо описанных выше технических параметров, перед покупкой газовой пушки рекомендуется оценить и другие критерии, которые будут влиять на удобство эксплуатации. К ним относятся:

Уровень шума – важный фактор в том случае, когда калорифер приобретается для жилых помещений. Приемлемый для человеческого восприятия уровень шума не должен превышать 35-40 дБ. В противном случае находиться в здании с очень громким вентилятором будет некомфортно.
Система безопасности – прочный корпус из металла, наличие термостата, контроллер пламени и опция самоотключения позволят не беспокоиться о возможном пожаре даже в том случае, когда газопушка находится без присмотра.
Тип конструкции – если агрегат приобретается для зданий, где не планируется проводить централизованное отопление, тогда стоит остановить выбор на стационарной модели. Мобильный обогреватель хорош в качестве альтернативного источника тепла – его легко перемещать и устанавливать в любом удобном месте, направляя воздушные потоки в нужном направлении.
Система поджига – ручной способ поджига не всегда удобен, но отличается повышенной надежностью. Пьезоподжиг считается более «продвинутым» механизмом – искра вырабатывается простым нажатием. Но в некоторых случаях пьезо может с первого раза не сработать, а повышенная влажность способна вывести элемент из строя.
Регулировка температуры и термостат – позволяют поддерживать постоянную температуру в отапливаемой локации и подстраивать работу прибора под индивидуальные нужды, меняя значения в зависимости от погодных условий.

Анализируя модели и конструкции газовых теплопушек, можно прийти к выводу, что при выборе подходящей установки следует ориентироваться на такие параметры, как тип нагрева (прямой/непрямой), расход топлива и тепловая мощность

Учитывайте площадь отапливаемого помещения, обращайте внимание на дополнительные опции, которые сделают процесс использования приборов комфортным и максимально безопасным. Вернуться к списку статей

Критерий: мощность оборудования

Расход топлива, электроэнергии и скорость обогрева пространства напрямую будут зависеть от такого ключевого параметра, как мощность установки. Чтобы грамотно выбрать газовую тепловую пушку для гаража, частного дома или склада, необходимо оценить площадь помещения, которую требуется обогревать. Очевидно, что газопушки небольшой мощности не справятся с отапливанием больших помещений. И наоборот – обладателям маленьких комнат нет необходимости переплачивать за мощный премиальный агрегат. Эксперты «Садового помощника» рекомендуют при подсчете мощности ориентироваться на такой принцип: на каждый 10 м2 помещения требуется от 0,8 до 1,4 кВт обогревательного прибора.

Herz G10

Технические характеристики:

тепловая мощность – 10 000 Вт;
тип топлива – пропан-бутан;
доступные к регулировке температуры – от +5 °С до +55 °С;
скорость воздушного потока – 300 м/час;
мощность вентилятора – 30 Вт;
расход топлива – 0,85 кг/час;
встроенные опции – защита от перегрева, цифровой дисплей, термостат, автоподжиг;
вес – 5,34 кг.

Цена аппарата: 4 000 ₽.

Легкий и компактный калорифер выступит отличной альтернативой стационарной отопительной системе и не займет много места. Несмотря на малые габариты, прибор успешно справится с прогреванием воздуха в больших помещениях, а эффект тепловой завесы будет препятствовать теплопотерям. При достижении заданных температур встроенный термостат отключит теплопушку, тем самым обеспечивая экономию пропан-бутана.

Достоинства модели:

достаточная мощность для поддержания тепла в помещениях разной квадратуры;
наличие регулятора температур, термостата и электроподжига;
быстрый нагрев воздуха, занимающий не более 20 минут;
удобство перемещения;
доступная цена.

Недостатки, указанные пользователями в отзывах:

короткий газовый шланг.

Master BLP 73 M

Характеристики:

диапазон тепловой мощности – 49 000-73 000 Вт;
производительность (воздухообмен) – 2300 м3/ч;
расход топлива – 5,02 кг/ч;
принцип нагрева – прямой;
тип управления – механический;
тип топлива – сжиженный газ;
потребляемая мощность – 218 Вт;
масса – 15 кг.

Стоимость модели: 30 100 ₽.

Не знаете, какую газовую тепловую пушку выбрать для обогрева большого складского помещения, производственного цеха, стройплощадки или мастерской? Под ваши нужды идеально подойдет модель от компании Master, мощность которой составляет рекордные 73 кВт. Устройство поможет быстро организовать портативную систему обогрева высокой надежности, а также станет верным помощником мастерам по монтажу натяжных потолков.

Плюсы аппарата:

высокая мощность;
возможность подключения комнатного термостата;
предохранительный клапан, перекрывающий подачу газа в случае утечки;
газовый шланг и регулятор в комплекте;
прочный корпус с большим сроком службы;
возможность контролировать мощность.

Минусы:

ощутимые затраты на топливо;
относительно высокая стоимость.

Как выбрать подходящую теплопушку

Если вы собираетесь купить газовую тепловую пушку, ориентируйтесь на ее производительность и мощность, сопоставляя эти параметры с отапливаемым объемом. Помните, что на каждые 10 кв. м площади необходим как минимум 1 кВт тепла. Если планируется использовать агрегат в строительных целях, для просушки штукатурки или монтажа подвесных потолков, следует выбрать модель помощнее.

Помните, что чем больше мощность, тем больше уровень шума и больше расход газа. Если стоит задача обогреть тепловой пушкой небольшой подвал, погреб или теплицу, выбирайте малогабаритные модели – чем-то они похожи на обычные вентиляторы. Для обогрева больших ангаров и складов понадобятся более производительные агрегаты. Если в помещениях работают люди и отсутствует вентиляция, присмотритесь к теплопушкам непрямого нагрева.

Выбирая тепловую пушку в каталоге того или иного магазина, внимательно читайте описания – там указаны все характеристики и особенности. А заглянув в каталог Яндекс.Маркета, вы сможете ознакомиться с отзывами. Кстати, все они указывают на высокую эффективность и неприхотливость данных приборов.

Еще один критерий выбора – это производитель. Если выбирать между отечественными приборами и зарубежными, то отдать кому-то особое предпочтение не получится. Российские и иностранные бренды делают неплохие газовые тепловые пушки, характеризующиеся выносливостью и хорошими техническими характеристиками. Но если обратиться к рейтингам, то их возглавляет торговая марка Master.

Конструктивные особенности

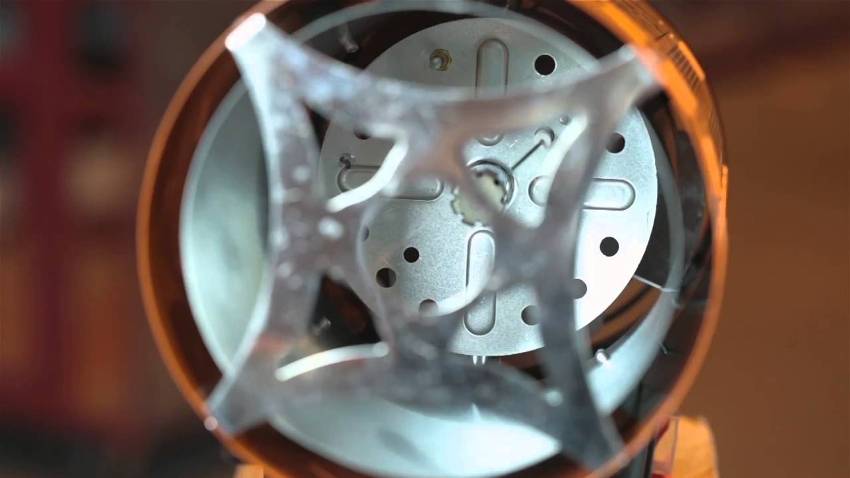

Принцип работы такого класса агрегатов не отличается от других тепловых пушек: корпус камеры сгорания охлаждается воздухом, нагнетаемым вентилятором. Затем теплый воздух направляется для обогрева помещения. Газовые тепловые пушки отличаются конструктивно от электрических аналогов только наличием горелки вместо нагревательного элемента (ТЕН). Воспламенение газа происходит автоматически при помощи пьезоэлемента.

Это устройство можно применять как для жилых помещений, так и для обогрева производственных мощностей. Например, газовая высокопроизводительная тепловая пушка мощностью в 10 кВт может обогревать помещение в новом доме площадью 150—300 кв. м. или теплицу до 70 м2. Если пушка имеет мощность в 10 раз большую, то она способна качественно обогреть здание площадью около 3,3 тысячи кв. м или тепличное хозяйство — 740 м2.

Одного баллона с газом пропан хватает примерно на 60 часов работы без остановки, при этом надо учитывать, что тепловентилятор отключается автоматически по достижению установленной температуры в помещении, а потом включается, если температура снизилась. Для автономной работы к изделию подключается газовый баллон со сжиженным природным газом, который можно легко заменить по мере использования.

Тепловая компактная пушка, способная работать на природном газе, для обогрева жилого помещения расходует всего не более 1 л/ч.

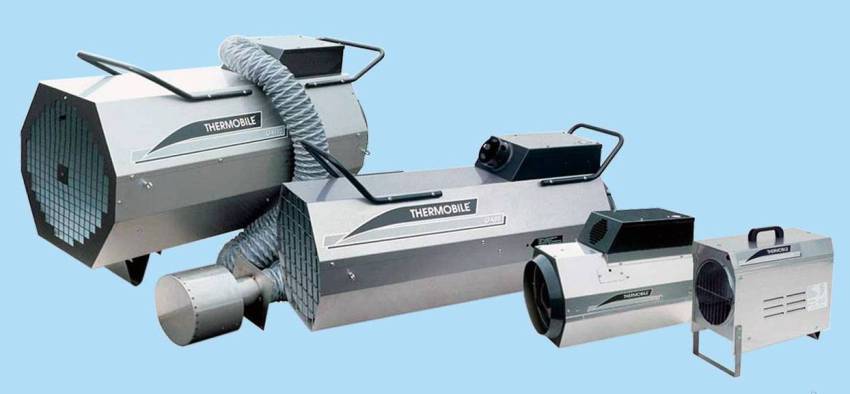

Виды и мощность установок на газу

Все модели газовых отопителей можно условно разделить на две разновидности:

Стационарные конструкции
Переносные модификации

Чаще всего, встречаются именно переносные варианты. Особенно популярны, такие пушки у монтажников натяжных потолков.

Этот агрегат идеально им подходит. Он легко перевозится в обычной легковой машине, вместе с баллоном газа. При монтаже полотна, такая пушка моментально поднимает температуру до нужного уровня, и работает очень тихо и эффективно.

Тепловая пушка, работающая на природном газе, становится для монтажников потолков просто незаменимым инструментом. Потому что организовать подключение мощного электрического агрегата, возможность есть не всегда, а маломощные модели, не дают столь быстрого нагрева.

Обычно, бытовые тепловые пушки, работают на сжиженном пропане, который можно заправлять в баллоны. Для их работы, достаточно простого подключения к обычной электрической сети, и баллона с газом. Сама установка легко транспортируется, благодаря небольшим габаритам, и предусмотренным для транспортировки колесам или ручкам.

Второй тип установок – стационарные. Они дают куда как больший выход тепла, но и требуют, как правило, подключения к магистральному газопроводу. Отдача тепла у таких агрегатов, достигает пятисот с лишним киловатт, и могут обогревать огромные площади.

Типичное использование столь мощных отопителей – обогрев теплиц, больших производственных теплиц и прочих сооружений, с большой площадью.

Советы: какая тепловая пушка лучше, газовая или дизельная

Выбор такой машины зависит от того, зачем нужна именно тепловая пушка, для быстрого прогрева помещения за короткое время, или же поддержания определенной температуры столько, сколько нужно. Если, например, использовать пушку, работающую на газу, то можно добиться быстрого нагрева помещения.

Этого же самого касается дизельной пушки прямого нагрева, но, если сделана хорошая вентиляция, использовать такие тепловые пушки безопасно для человека. Если речь идет об экономии и быстром прогреве помещения, следует использовать газовые пушки, при соответствующей вентиляции в помещении, так как они потребляют небольшое количество газа для своей работы. А если в гаражах проведена газовая магистраль, к которой можно подключиться, то такие пушки окупаются очень быстро.

Дизельная теплопушка, или как ее еще называют солярочная, имеет простую конструкцию:

Бак для топлива;
Горелка;
Камера сгорания;
Вентилятор.

Помимо этого, такие конструкции снабжены таймером, термостатом, системами контроля горения. Топливо подается с помощью форсунки или компрессора, после этого производится поджог топлива в камере сгорания. Лучше всего использовать для гаража пушку, снабженную трубкой вывода отработанных газов на улицу.

Как изготовить газовую тепловую пушку своими руками

В большинстве случаев тепловая пушка используется мастерами в качестве обогревательного прибора для гаража. Поэтому целесообразнее будет изготовить конструкцию непрямого нагрева, которая подключается к дымоходной системе и позволяет находиться в помещении во время ее эксплуатации.

Для изготовления пушки потребуется:

две трубы длиной 1 м и диаметром 18 см (корпус) и 8 см (камера сгорания);
труба диаметром 8 см и длиной 30 см (выходной патрубок);
вентилятор осевого типа с круглым фланцем;
горелка газовая, укомплектованная пьезоэлементом.

Конструкция газовой пушки довольно простая, поэтому изготовить устройство не составит большого труда любому

Технология сборки газовой пушки своими руками

Перед тем, как заняться сборкой пушки, нужно позаботиться о наличии схемы. Она будет служить ориентиром в процессе работы. Для начала нужно взять трубу с большим размером диаметра и выполнить пару отверстий. Размер одного из них – 8 см. К этому отверстию будет крепиться выходной патрубок для нагретого воздуха. Размер второго – 1 см. Это отверстие будет использоваться для фиксации газового шланга. Из трубы диаметром 8 см нужно изготовить камеру сгорания.

Полезный совет! Чтобы камера сгорания жестко держалась в центральной части корпуса желательно использовать пластины, которые привариваются к трубе.

Далее подготавливается заглушка. Ее можно вырезать из металлического листа. Этот элемент должен перекрывать зазор между корпусной частью и камерой сгорания

При этом очень важно не перекрыть доступ, чтобы была возможность подключить конструкцию к дымоходу

Схема тепловой газовой пушки

На следующем этапе все элементы газовой пушки собираются воедино. Для этого потребуется сварочный аппарат и навыки обращения с ним. Камера сгорания вместе с ребрами жесткости приваривается внутри большой трубы. С наружной части фиксируется патрубок и заглушка. Через этот элемент нагретый воздух будет поступать в комнату. Остается установить газовую горелку и вентилятор. Все элементы должны быть прочно закреплены.

Процесс сборки конструкции с прямым нагревом значительно проще. Такая пушка состоит из трубы, на одном из концов которой закреплен вентилятор и горелка. Продукты горения и потоки горячего воздуха в этом случае будут выходить с противоположной стороны.

Правила безопасной эксплуатации тепловой пушки

Тепловая пушка, работающая на газу, очень проста в использовании. Если придерживаться правил ее эксплуатации, этот прибор не будет представлять никакой опасности для жизни или здоровья человека.

Благодаря многоступенчатой системе безопасности газовые тепловые пушки абсолютно надежны и просты в эксплуатации

Правила безопасной эксплуатации:

Не допускается сушка обуви и одежды на корпусе прибора, а также любые действия, в ходе которых может быть перекрыт воздуховод или воздухосборник.
Корпус устройства и вентилятор необходимо защищать от попадания влаги.
Обязательно нужно использовать проводку, мощность которой соответствует техническим параметрам пушки.
Не следует эксплуатировать прибор в грязном помещении, где наблюдается высокая концентрация пыли.
В помещении, где используется пушка, нужно организовать хорошую вентиляцию.
Не допускается ставить поблизости от газовой пушки опасные и легковоспламеняющиеся вещества.
Место, где газовый шланг фиксируется к баллону с топливом, обязательно нужно проверять на герметичность. Не допускается наличие утечек.

Газ гораздо тяжелее воздуха, поэтому он может скапливаться в нижней части комнаты, создавая взрывоопасную ситуацию. По этой причине запрещено использовать пушку в помещениях, которые находятся ниже уровня земли.

Для безопасного использования газовой пушки большую роль играет качество, сочетание технических и эргономических свойств

Тепловые пушки на газу предназначены для бытового и коммерческого использования. Они просты в эксплуатации и экономичны. Подобные установки способны стать прекрасной альтернативой стандартному способу отопления. В ассортименте современных магазинов представлено большое количество модификаций с различными техническими характеристиками. Благодаря этому покупатели могут подобрать оптимальную конструкцию для отопления помещений компактного размера, например, гаража или жилой комнаты, и пространств большой площади (торговых центров, аэропортов, железнодорожных вокзалов).
