Как подключить стиральную машину к водопроводу?
Подключение стиралки к водопроводу
Самостоятельное подключение стиральной машины к водопроводу должно проводиться очень внимательно и качественно, Вы же не планируете плавать в комнате, где установлено устройство? Поэтому читайте нашу статью о том, как правильно установить стиральную машину, очень внимательно. Данная процедура более, нежели просто ответственная, следовательно, отнеситесь к ней как можно внимательнее и серьезнее.
Следует отметить, что в наборе с устройством для стирки всегда предоставляется шланг с некими фитингами, однако бывает и такое, что длины шланга совершенно не достаточно. Поэтому, можно применить следующие варианты:
Шланг с резины для подключения
- приобретите специальный резиновый шланг, который имеет нужную вам длину. Замеры производите очень внимательно, чтобы не купить меньший или больший шланг;
- стационарное подсоединение (больше подходит для подключения к горячей воде).
Схема подключения стиральной машины имеет большую значимость при установке, так как следовать нужно строго ей.
Итак, при первом варианте подключения, можно просто подсоединить готовую купленную шлангу к машине и точке забора воды. Но не все так просто как казалось бы.
Прокладка шланга должна отмечаться в том месте, где шланг не будет поддаваться постоянному механическому воздействию. Также не нужно натягивать шланг, он должен быть подключен свободно, иначе может произойти деформация и вскоре вам придется устанавливать новый шланг. Подключение стиральной машины к водопроводу в вашем доме и непосредственно к канализации, не настолько сложная процедура, что вы не вправе с ней справиться. Также не забывайте, что качество шланга, который вы приобретаете, должен быть довольно качественным и надежным. Чем дороже будет шланг, тем дольше он будет в эксплуатации.
Стиралка – как все правильно подключить
Во втором случае немного все сложнее, так как здесь подключение заключается в прокладке металлических труб или пластиковых. Подключать машину с помощью обычных труб, совершенно не следует, так как машина может очень быстро засориться мусором, который уже есть в трубах. Система в обязательном случае должна быть высокой герметичности, а также без каких-либо протечек. Также подключение к стационарному трубопроводу не желательное, так как от машины исходит вибрация, которая может нарушить трубу.
При подключении устройства нужно учесть следующие нюансы:
- обязательно должен присутствовать кран для нормального подключения стиральной машины к водопроводу, чтобы была возможность отключить потребителя в экстренной ситуации;
- перед входом в устройство можно вмонтировать специальный аппарат, который будет снабжать машину очищенной водой. В этом случае снижается риск засорения грязной, некачественной водой;
- при использовании тройника для правильного и точного подключения следует использовать готовые отводы.
- Перед установкой стиралки нужно проверить реле, а также насос стиральной машинки.
Какие алгоритмы автоматики влияют на правила подключения стиральной машины — их важно понимать
Чтобы без ошибок подготовить ваше новое приобретение для надежной работы надо хорошо представлять технологию, заложенную в ее конструкцию. Она состоит из последовательных этапов:
- забора воды. Автоматика открывает обычный клапан во встроенной магистрали и контролирует датчиком уровень заполнения. По его сигналу клапан снова закрывается;
- нагревом водного раствора до установленной температуры электрическими ТЭНами и их автоматическим отключением;
- стиркой белья за счет вращения барабана от привода электродвигателя. Автоматика обеспечивает выполнение режимов, заданных установленной пользователем программой;
- сливом грязного раствора в канализацию под принудительным давлением от помпы и последующим прекращением этого режима;
- автоматическим наполнением бака чистой водой до срабатывания датчика уровня;
- режимом полоскания;
- повторным сливом воды в канализацию с отжимом белья.
Эти 7 этапов могут быть дополнены другими режимами. Но я привел их для того, чтобы пояснить необходимость первоочередного подключения к канализации.
Ведь, если вначале заполнить бак водой, то ее потом куда-то потребуется сливать. Поэтому вам следует начинать с этого пункта. А здесь необходимо хорошо представлять гидравлические процессы.
Внизу сливной магистрали на выходе из бака стоит помпа, соединенная со сливным шлангом. Никаких запорных вентилей и клапанов здесь нет. По внутренним полостям вода может перемещаться в любую сторону.
Чтобы стиральный раствор оставался в баке во время стирки шланг просто поднимается выше заливного уровня, отделяя свою полость от канализационной магистрали.
Таким способом создаются два сообщающихся сосуда (бак и канализационная труба), соединенные внизу нижним коленом сливного шланга.
Сейчас производители прямо на корпусе выполняют такое крепление стационарными пластиковыми скобами. При этом верхняя точка сливной магистрали уже поднята выше рабочего уровня воды в баке.
Примерно в половине случаев подключения различных моделей этого бывает достаточно для организации нормальной стирки.
Если же сливной шланг опустить с корпуса ниже установленного уровня воды, что не сложно сделать раскреплением скобок, то жидкость под собственным весом просто начнет стекать через водяной насос и дальше в канализацию.
Это при стирке почувствует датчик контроля уровня. Он сработает, откроется клапан заливки. Холодная вода потечет в бак, станет заполнять его сверху. А снизу одновременно будет проходить ее сток…
В итоге алгоритм работы автоматики нарушится, а стирка станет внезапно прерываться и возобновляться. Бытовая электрическая помощница станет жить своей жизнью, чем доставит много хлопот своей хозяйке.

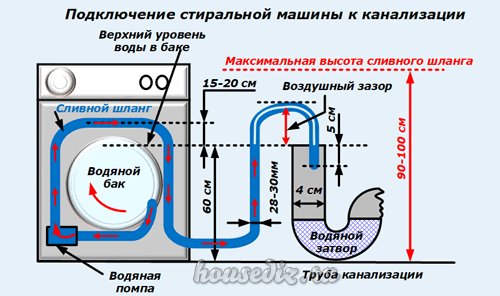

Чтобы исключить подобные неприятности разработана схема подключения стиральной машины к канализации с учетом требований гидравлики.
Внутри канализационной трубы по правилам делается колено с водяным затвором. Оно предотвращает проникновение неприятных запахов внутрь помещения.
Из него на высоту до 60 см (верхний уровень стирального бака) возвышается часть трубы с диаметром внутреннего пространства от 4 см. Сюда через уплотнительный резиновый переходник вставляется конец сливного шланга с сечением 28-30 мм.
При этом его еще немного приподнимают для обеспечения дополнительного воздушного зазора. Он необходим для предотвращения самослива, возникающего из-за образования разряжения в герметичном отсеке гидросистемы даже после отключения помпы.
Максимальная высота верхней точки шланга не должна превышать 100 см. Иначе водяной насос не сможет продавить всю загрязненную воду в канализационную магистраль.
Приведенные на картинке габариты в цифровом выражении могут изменяться в зависимости от марки модели и разработок производителя. Уточняйте их в технической документации.
Иногда заводской длины сливного шланга может не хватить. Тогда его докупают такой же марки в строительном магазине и подсоединяют через переходник.
Автоматика может почувствовать нарушения в работе сливной магистрали, ведущие к сбою ее алгоритмов по разным причинам (забит фильтр, самослив…). В этой ситуации стирка будет прекращена, а на табло появится сообщение об ошибке E20.
После небольшого теоретического экскурса переходим к рассмотрению практических вопросов.
Важные внешние факторы
При самостоятельной установке и подключении прибора учитывают такие внешние факторы, как напольное покрытие в месте установки и температура воздуха.
Напольное покрытие
Как уже упоминалось выше, поверхность в месте размещения машины должна быть прочной.
Перечислим основные виды напольных покрытий и их достоинства и недостатки с точки зрения установки стиральной машинки.
Дерево
Не самая лучшая основа для установки прибора. Во-первых, деревянный настил редко бывает идеально ровным, во-вторых, он “играет” при нагрузке и, в третьих, портится под воздействием влаги.
Если же все-таки приходится устанавливать машину на деревянный пол, то его нужно предварительно укрепить, чтобы снизить вибрацию. На дерево устанавливают стирающее устройство глубиной не менее 45 см.
Ламинат
Ламинат, так же как и паркетную доску, укладывают на гидроизоляционную или шумоизолирующую основу. Такая подложка упруга и вызовет вибрацию напольного покрытия в процессе работы агрегата. Кроме того, паркет и ламинат портятся под воздействием воды.
Линолеум
Установка стиральной машины на деревянный пол покрытый линолеумом – наименее предпочтительный вариант. В нем собраны все недостатки: мягкость, скользкая поверхность, скрытые неровности пола. При установке прибора на такую поверхность выбирают только полногабаритный агрегат глубиной 60 см.
Керамическая плитка
Пол, покрытый керамической плиткой, – хорошая основа для стирающего устройства. Он ровный, прочный и хорошо гасит вибрацию от работающего барабана.
Единственный недостаток такого покрытия – его гладкость. При работе машина может скользить по такому полу и сдвигаться. Решить эту проблему поможет специальный резиновый коврик или подкладки под ножки машины. Приобрести такие аксессуары можно в магазине бытовой техники.
Бетон
Бетон – это, пожалуй, лучший вариант для установки стиральной машины. Он жесткий, ровный и при этом совсем не скользкий. На такое покрытие устанавливают прибор любой глубины.
Температура окружающей среды
Еще один важный внешний фактор – температура воздуха в месте установки машины. Она не должна быть ниже +10°С. Выбирать для прибора такое место, как неотапливаемый гараж, лоджия или веранда не стоит. Проблема заключается в отсутствии в таких помещениях вентиляции и в низких температурах зимой.
При работе стиральная машина выделяет тепло. Если в помещении холодно, влага конденсируется на внутренних частях машины, повреждая электронные узлы. Также конденсат становится причиной появления черного грибка и ржавчины.
Ошибки при монтаже стиралки
Вибрация – это разрушительная сила, которая воздействует на стиральную машину с фронтальной загрузкой, постепенно приводя к износу ее важнейших деталей и их поломке. Если вибрация частично гасится благодаря тому, что «домашняя помощница» установлена по уровню на твердую монолитную поверхность, то и срок ее службы увеличится примерно в два раза. Если поставить стиральную машину в доме с шатким деревянным полом, да еще поставить, как попало, она будет не то что вибрировать и раскачиваться, скакать по полу начнет.
Предпринимая попытки как-то погасить вибрацию стиральной машины, установленной на деревянном полу, пользователи совершают ошибки, которые потом также приводят к тому, что стиралка ломается раньше времени. Давайте рассмотрим эти типичные ошибки, чтобы их впредь наши читатели никогда не повторяли.
Перед тем как установить стиральную машину на дощатый деревянный пол некоторые пользователи кладут на него толстый антивибрационный коврик. Такая мера не погасит вибрацию, однако она будет меньше передаваться окружающим предметам и звук, который она производит также частично уйдет.
- Вторая ошибка связана с попыткой укрепить пол с помощью уголков или металлических труб. Чтобы особо не заморачиваться пользователи намечают место на полу, где будет стоять стиральная машина. Затем в местах предполагаемого размещения ножек стиралки сверлят четыре отверстия прямо в досках, через эти отверстия вбивают в землю под полом металлические трубы или уголки, на них кидают кусок толстого ДСП, на который уже и ставят стиральную машину. В результате опоры быстро расшатываются и через 2-3 месяца проблема возвращается.
- Некоторые пользователи в попытке без заморочек создать твердое и надежное основание под стиральной машиной кладут прямо на деревянный пол кусок бетонной плиты весом под 150 килограммов. В данном случае они справедливо полагают, что твердая и тяжелая плита будет гасить вибрацию, что создаст благоприятные условия для эксплуатации стиралки. Все бы ничего, но в данном случае такая тяжесть приведет к деформации пола и его раскачиванию во время работы машины, да и к тому же, чтобы плита эффективно гасила вибрацию нужно чтобы площадь опоры была никак не меньше 2 м2.
- Иные доморощенные умельцы пытаются закрепить ножки стиральной машины прямо к доскам пола, предварительно скрутив их основание и приделав к резьбе металлические пластины. Пластины эти имеют отверстия, через которые люди без особых затруднений и, не задумываясь, прикручивают ножки к полу саморезами по дереву. Что после этого происходит? Да ничего хорошего, во время отжима стиралка раскачивается и подпрыгивает так, что иные доски просто отрываются, и пол издает жуткий треск и грохот.
В общем, немало чудачеств позволяют себе пользователи, предпринимая попытки самостоятельно установить стиралку на деревянный пол. В итоге, у них ничего не получается, что в последствии приводит к проблемам. И что самое интересное, большинство их них догадывается, как лучше произвести переделку участка пола, чтобы он больше подходил для установки стиральной машины, только вот беда «лень руки мозолить».
Подключение к электросети – несколько полезных советов
Основными местами размещения стиральной машины являются ванная комната, кухня, туалет, коридор, в каждом из перечисленных помещений помимо водопроводной и канализационной магистрали необходимо произвести ее подключения к сети переменного тока 220 вольт.
В многоквартирных домах отсутствует проводка в санитарных узлах, поэтому во многих случаях ее придется прокладывать самостоятельно или вызывать для этого специалистов-электриков. При производстве работ по подключению стиральной машины к источнику электроэнергии следует выполнять следующие рекомендации:
- Во избежание повреждения человека электротоком через корпус машины, во всех моделях используются вилка с заземляющим контактом, таким же способом должна быть подключена и розетка, через которую производится запитывание машины – кабель должен быть трехжильном с нулевым проводом.
- При эксплуатации бытовой техники в помещениях с повышенной влажностью и высокой вероятностью протечек воды, обязательно использование в системе автоматических устройств защитного отключения.
- Номинальный ток, на который должны быть рассчитаны автомат и устройство защитного отключения (АЗО и УЗО), должен быть не менее 25 Ампер. Такие автоматы устанавливаются на отдельные линии питания при запитывании квартиры, поэтому подключение машины к ближайшей распределительной коробке безопасно для проводки не вызывает срабатывание отключающих автоматов.
Рис. 15 Схема подключения стиралки к электрической сети
- Если не получилось найти заземляющий провод в распределительной коробке и подключить его к розетке, можно заземлить корпус машины отрезком одножильного провода. Для этого его привязывают к одной из ножек и зажимают контргайкой, или крепят к задней стенке одним из винтов. Далее провод пропускают под ванной и через отверстие в стене подключают к центральной жиле заземления, проходящей рядом с трубами центрального стояка.
- Если штробление для прокладки провода нанесет существенный вред внутренней отделке, кабель прокладывают по поверхности стен, пуская вдоль дверных наличников или скрывая под ними. Для повышения эстетичности внешнего вида нередко применяют пластиковые короба, в которые укладывают проводку.
- Потребляемая электродвигателем стиральных машин энергия составляет 1,5 – 2,5 кВт., поэтому, если подводка электрокабеля к розетке делается самостоятельно, к распределительной коробке подключают трехжильный медный провод сечением не менее 1,5 кв. мм. Желательно использовать популярный в последнее время кабель типа NYM (стандартного исполнения (N), с изоляцией из ПВХ (Y), наружной оболочкой (M)) – то есть с тройной системой защиты.
- Розетка с заземлением в помещении с повышенной влажностью должна иметь водозащищенное исполнение (защитную крышку), ее стандартное размещение в ванной комнате – 60 см. от уровня пола и не более 130 см. от корпуса машины.
Рис. 16 Провода NYM, влагостойкие розетки и примеры их использования
Более сложная задача – подсоединить стиралку к электрической сети, помощь специалиста может понадобиться в поиске заземляющего провода в распределительной коробке, если проводка старая и не имеет цветовой маркировки.
Варианты переделки деревянного пола
Существует два способа правильной переделки пола для установки на него стиральной машины. — Стяжка из бетона.
Потребуется смастерить бетонную стяжку под полом из дерева. Подобная конструкция создаст надежное основание для стальной спокойной работы любой стиральной машины. Каков процесс изготовления:
- Определяемся с окончательным местоположением, отмечаем места на полу, стене. Разметка производится с увеличением оригинальных размеров на дюжину сантиметров.
- Убираем доски.
- Делаем опалубку.
- Хорошо будет сварить сетку из арматур, что позволит ей сохраниться долгий срок.
- Заливаем бетонный раствор, делаем ровным.
- Ждем застывания.
- Восстанавливаем деревянный пол.
- Монтирует бытовое устройство.
— Бетонная плита.
Этот способ подразумевает учет неких моментов, сказывающихся впоследствии на работу стиральной машины.
Бетонируем трубы из стали под полом таким образом, чтобы их было видно из отверстий, проделанных в деревянном полу
Важно точное вертикальное положение. Поверх укладывается бетонная плита, массой не менее сотки килограмм.
Крепление плиты к трубам на усмотрение
Главное, чтобы они глубоко сидели в земле забетонированные. Такая конструкция – надежный вариант качественной стирки без вреда для агрегата.
— Сверху пола из дерева.
Этот вариант применим в том случае, когда пол демонтировать невозможно.
Перед установкой проверяем пол на прочность, укрепляем доски, которые расшатались. Тестируем пол на стойкость, чтобы вибрация во время стирки не возникала. В противном случае деревянный пол проломится — машинка испортится.
Делаем разметку размеров бытового устройства.
По периметру разметку просверливаем отверстия, помещаем небольшие отрезки труб из стали
Важно – трубы должны располагаться на одном уровне.
Производим монтаж машины.
Где лучше установить стиральную машину – выбор места
Определяя, как правильно подключить стиральную машину, в первую очередь грамотно выбирают место, исходя из критериев удобства размещения, эстетичности, близкого расположения от водопроводных и электрических сетей. Обычно в частном доме имеется достаточно пространства во всех помещениях и проблем с недостатком места для установки помощницы не возникает, к тому же в индивидуальном строительстве расположение бытовой техники и подводка коммуникаций закладывается на этапе проектирования.
Квартиры большинства многоэтажных домов имеют намного меньшую площадь и стандартно размещенные коммуникации, при этом подбор оптимального и удобного варианта осложняется, и приходится использовать нетрадиционные решения и способы подключения к водопроводной системе. В многоквартирных домах при выборе места для установки стиралок чаще отдают предпочтение ванным комнатам и совмещенным санузлам, реже технику размещают в кухнях большой площади и совсем редко в туалетах и коридорах.
Рис.2 Примеры размещения стиралок в ванной
Ванная комната или совмещенный санузел
Ванная комната имеет достаточно большую площадь для установки стиральной машины около ванной, часто она располагается под полотенцесушителем, основная проблема такого размещения – удаленность от водопроводных коммуникаций.
При некоторых вариантах планировки можно поставить стиральную машинку рядом с раковиной и накрыть влагостойкой столешницей, которую можно использовать в бытовых целях.
Очень хорошим вариантом, позволяющим сэкономить максимум пространства, является размещение стиралки под раковиной специальной конструкции с расположенным позади сифоном. Помимо экономии места и эстетичности внешнего вида, данное расположение является ближайшим к коммуникациям – это облегчает подключение стиральной машины к водопроводу и канализации. К тому же подключение к электросети упрощается – если зеркало над мойкой оборудовано подсветкой, можно пользоваться одной электрической линией и розеткой.
Рис. 3 Стиральная машина на кухне
Кухня
При установке стиралки в кухонном помещении используют два основных метода – отдельно стоящий или встроенный в кухонный гарнитур. При размещении под одной столешницей для придания эстетичного вида место для установки закрывают дверным фасадом в целях создания единой композиции.
В кухне машину стараются располагать как можно ближе к мойке – в этом случае протяжка канализационных труб и сливного шланга от машинки упрощается. Для подключения к электрической сети обычно использует электророзетки, опущенные вниз чуть выше уровня пола и спрятанные за кухонными фасадами.
Коридор
Коридорное расположение – большая редкость и используется в крайних случаях, помимо необходимости проводки канализации и водопроводных труб к стиральной машине, ее шум при работе в открытом помещении создает дополнительный дискомфорт. Чтобы спрятать отходящие трубы и шланги, а агрегат не бросался в глаза, рациональнее установить машину в отдельную тумбу или встраиваемый шкаф, подходящую под цвет коридорной мебели.
Рис. 4 Стиралка в туалете
Туалет
Установка стиральной машины в маленьком туалете является еще более экстремальным вариантом, чем в коридоре, часто единственным местом, где ее можно разместить, становится пространство над унитазом. Если позволяет расположение труб, для нее можно сделать полку из уголков или Г-образного профиля, закрепленного на противоположных стенах. При этом следует учитывать, что вес типовой стиральной машины составляет 50 – 80 кг, поэтому полка должна быть рассчитана на значительную нагрузку.
Если не предусмотреть меры по креплению ножек или ограничению подвижности машины, в результате вибрации при отжиме она может упасть с полки – это приведет к повреждению корпуса и сантехнического унитаза.
2 Порядок подключения стиральной машины
Подключение стиральной машины должно проводиться поэтапно. Сначала ее нужно подготовить к установке. Для этого снимите упаковку, сразу проверьте, полностью ли укомплектована стиральная машина, и визуально исследуйте электрический кабель, вилку и сливной шланг. Они не должны иметь механических повреждений и заломов. Далее вам необходимо извлечь фиксирующие пробки из задней части машинки. Устанавливаются они производителем для того, чтобы в ходе транспортировки изделия барабан был надежно зафиксирован, иначе его колебания могли бы привести к порче привода.
Машину пододвигаем к месту ее установки. Расстояние между задней панелью изделия и стенкой ограничивается зазором в 10 см. Кабель можно подключить к электрической сети.
Место установки стиральной машины
А теперь загляните под раковину. Если ваш сифон соответствует требованию (есть патрубок для подключения сливного шланга), то вы можете смело произвести монтаж. В противном же случае сифон нужно заменить на более современный аналог
При этом обратите внимание на резиновые уплотнения. Для того чтобы в режиме работы машины не появлялась течь из-под сифона, все резиновые уплотнители и прокладки должны быть достаточно жесткими
При выборе сифона на это нужно обратить внимание. Собрать же сифон самостоятельно очень просто, так как к нему прилагается подробная инструкция с чертежом.
Установка стиральной машины подразумевает правильное расположение сливного шланга. Изгиб его будет не важен. Главное здесь – ограничение по высоте. Шланг должен быть расположен не менее чем на 90 см от пола. В противном случае машина станет затягивать воду из системы отвода и не будет справляться со своей непосредственной задачей. Скрыть изгиб сливного шланга можно в пространстве под умывальником. Подойдут для этих целей как стойка (если умывальник типа “тюльпан”), так и тумбочка под умывальником.
Окончательная установка стиральной машины-автомат производится с использованием строительного уровня и заключается в регулировке ножек. Вам предстоит выровнять верхнюю панель машины горизонтально по всем направлениям. Регулируем ножки до тех пор, пока не добьемся идеально горизонтального положения верхней панели машины. Сами же ножки должны равномерно нести нагрузку. Нужно это для того, чтобы в будущем машина не прыгала, иначе подключение стиральной машины можно считать неверным.
