Как подключить водонагреватель

Установка УЗО

В питающей линии бойлера обязательна установка УЗО – устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант – это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

Обустраиваем точку потребления

При установке отдельного медного кабеля, направленного от нагревателя в сторону счетчика, учитывайте следующие рекомендации:

• Определитесь с местонахождением «ноля» (голубого провода) и «фазы заземления» (красного провода);
• Монтируйте щит сбоку прибора, защелкивайте автомат и прямо через него пропускайте кабель;
• Удалите 10 сантиметров изоляции кабеля и соедините с клеммами автомата;
• Фазу прибора нужно прикручивать снизу, фазу электрического щитка – сверху. При невозможности выполнения, подключайте бойлер к «обыкновенной» розетке (дополнительную технику подключать уже запрещено).

Принцип действия водонагревательных приборов различного типа

Накопительный

Нагрев воды в случае накопительного принципа работы осуществляется в резервуаре с водой. Этот вид приборов для обеспечения горячей водой является наиболее распространенным. Их популярность объясняется привлекательностью цены и отсутствием специфических требований к электропроводке.

//www.youtube.com/embed/riDnpWhuKD8

Проточный

В проточном нагревателе вода прогревается, когда она подается через особую колбу, оснащенную электрическим нагревательным элементом. Такой прибор размещается непосредственно на кран с водой, которая поступает из водопровода. При таком принципе действия вода нагревается приблизительно до 30⁰С. К недостаткам относится то, что проточный нагреватель требует большое количество энергии, что не всегда под силу старым постройкам. По мощности потребляемой энергии устройства подразделяются на однофазные и трехфазные. Кроме того, одним из определяющих факторов является нагревательный элемент: спираль или ТЭН. Если вода в доме или на даче жесткая, то предпочтительней спиральный элемент нагревания. Стоит отметить, что ТЭН потребляет на 10 – 20% электроэнергии меньше, чем устройство со спиралью.

Как использовать краны водонагревателя (закрытие и открытие)

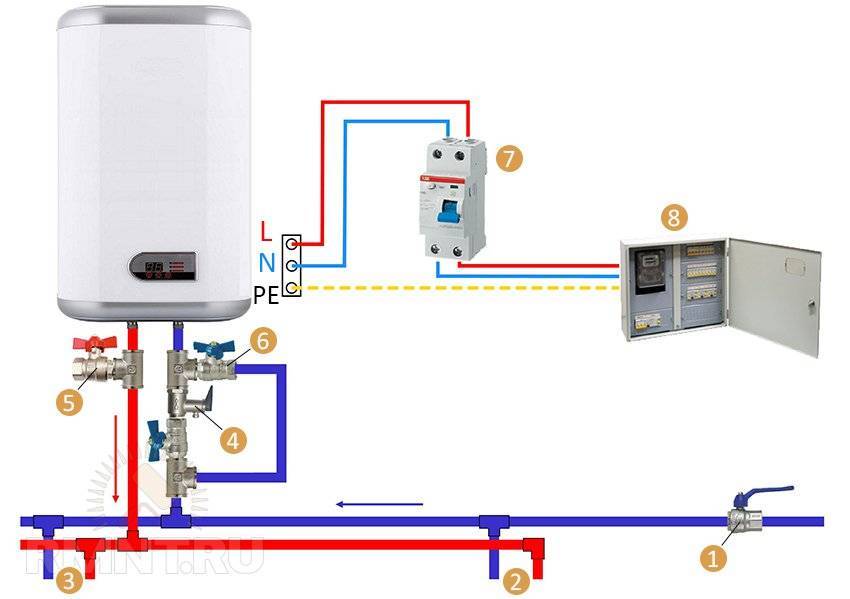

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по
различным причинам.

Обратим внимание на кран «4» – он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не
перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все
жители подъезда – вода пойдет в стояк

Главное правило использования – если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме – «1» и «2»
краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на
профилактику и горячую воду отключают, подключаем наше устройство к сети 220В,
открываем краны «1» и «2», а кран «4» – закрываем.

Оборудование накопительного типа: устройство и принцип действия

Прибор представляет собой теплоизолированный бак произвольной формы. В него вмонтирован ТЭН, который прогревает воду до заданной владельцем температуры.

Электрические водонагреватели – практичное решение для бесперебойного получения горячей воды

Важно только правильно определить объем прибора. Она варьируется в пределах от 35 до 85С. В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов

После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость

В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость

Она варьируется в пределах от 35 до 85С. В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость.

По достижению заданной температуры прибор отключается. Такой режим работы позволяет устройству экономно расходовать электроэнергию.

Нагреватели, встроенные в бак, могут быть трубчатыми или спиральными. Первый вариант более надежен, не боится воздушных пробок, однако со временем обязательно покрывается накипью.

Спиральным устройствам накипь не страшна и греют они на порядок быстрее. Бак может быть стальной или пластиковый. Его внутренняя поверхность покрывается эмалью или стеклокерамикой.

Чтобы сварные швы стальной емкости не ржавели, в бак вставляются особые анодные стержни, не дающие железу окисляться. Их нужно менять с периодичностью в 5-8 лет.

В стандартную конструкцию водонагревателя входит термостат, отвечающий за поддержание заданной температуры. Система управления прибором может быть как ручной, так и автоматизированной.

Устройство может оснащаться дополнительной функцией быстрого нагрева воды. Накопительные водонагреватели различаются объемом, который, в свою очередь, влияет на скорость нагрева воды.

Чем больше объем, тем дольше оборудование будет прогревать жидкость. Желательно точно рассчитать потребность в горячей воде, чтобы не заставлять устройство работать вхолостую и при этом не испытывать ее нехватки.

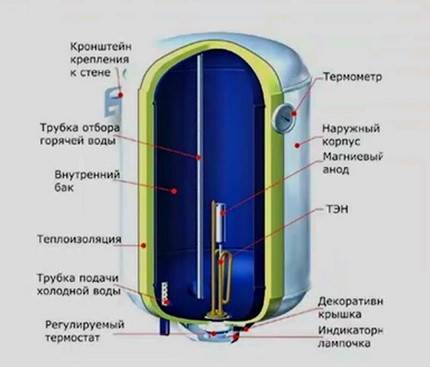

На схеме представлено общее устройство электрического накопительного водонагревателя

Подключение нагрева на одну точку

Для времянки на отдельную точку подойдут популярные модели типа Electrolux Smartfix, Ariston Aures или Atmor Basic на 3,5-5,5кВт.

Популярны они прежде всего простотой установки. Весь монтаж выполняется буквально за 20-30 минут.

Для монтажа потребуются:

провод ПВС (в розетку) или кабель ВВГнг-Ls 3*4мм2 (до щитка)

шурупы+дюбеля

Ошибка №1
Кто-то вообще колхозит и вешает все на проволоку – что является грубой ошибкой, скажем об этом чуть позже.

гибкая подводка

Заводскую пластиковую (от гибкости там только название) лучше сразу же заменить на металлическую гофру.

Первым делом раскручиваете шурупы и снимаете крышку корпуса прибора.

Находите внутри три клеммы:

фаза – L

ноль – N

земля

Подключаете сюда зачищенный конец провода ПВС. Коричневый или белый – фаза, синий – ноль, желто-зеленый – земля.

Если перепутаете фазу и ноль, в принципе ничего критичного. Вы же не проверяете каждый раз какой стороной вставляете вилку в розетку.

На второй конец провода устанавливаете евровилку.

Ошибка №2
Не вздумайте использовать модели без заземляющего контакта!

Данная розетка должна быть защищена дифф.автоматом, либо сборкой УЗО+автомат. Ток утечки 10мА, как на стиралку.

Ошибка №3
Подключать розетку только через модульный автоматический выключатель нельзя!

Номинальный ток УЗО+автомата или диффавтомата не должен превышать 16А.

Вдруг ваш ребенок захочет без вас более горячей водички и самостоятельно включит устройство на максимум – 5,5кВт. Стандартная розетка на такую нагрузку не рассчитана.

Стандартная схема подключения

Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.

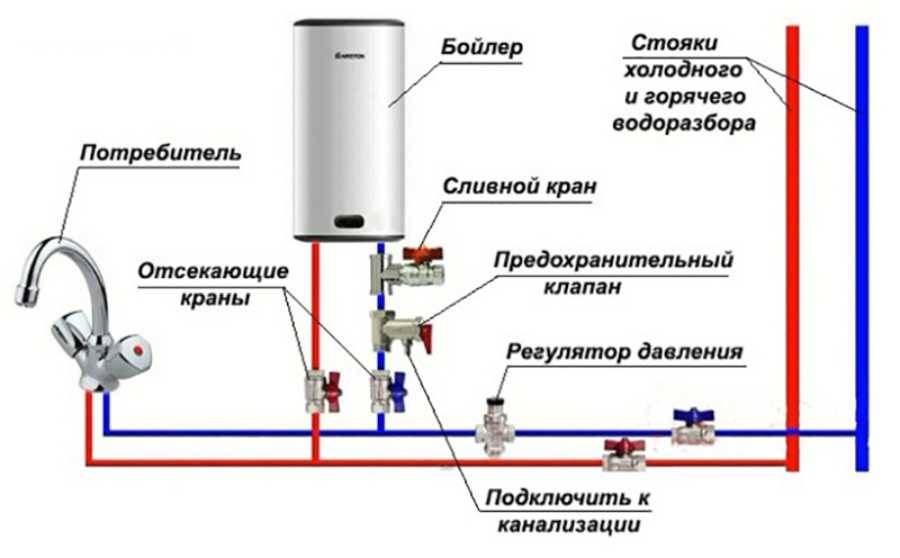

Схема подключения бойлера в квартире

Итак, на бойлер необходимо подать холодную воду

Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи.

Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

• Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.

• Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.



















Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

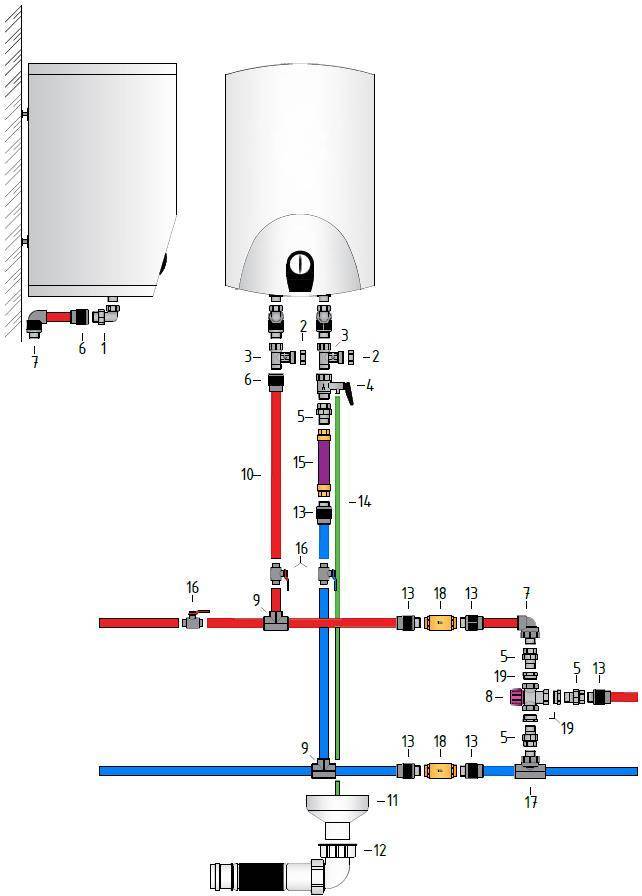

Схема с применением термостатического клапана

Особенности водонагревателей для кухни

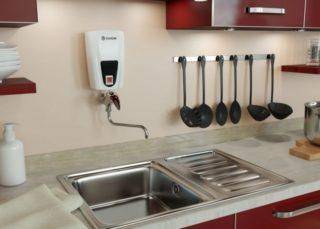

Проточный водонагреватель для кухни

Водонагреватели отличаются между собой по способу нагрева воды: проточные и накопительные.

Проточные водонагреватели

Оснащаются компактными размерами из-за отсутствия бака для воды. Такой агрегат имеет мощность от 3 до 8 кВт в силу чего потребляет много электроэнергии. Поэтому его не рекомендуется устанавливать в зданиях со старой проводкой.

Но в регионах, где жесткая вода в водопроводе, они пользуются спросом. Это связано с тем, что нет бака для воды, в котором со временем будет оседать налет извести.

Нагреватель такого типа работает по принципу газовой колонки, где поток воды, контактируя с тэном, нагревается до нужной температуры.

Бывают проточные водонагреватели двух видов:

• безнапорные;
• напорные.

Безнапорные – представляют собой небольшую емкость, которая располагается немного выше крана. Внутри нее расположен тэн, а снизу — отверстие для использования нагретой воды.

Принцип работы устройства схож с туалетным баком, где внутри размещен поплавок, уровень расположения которого зависит от количества набравшейся воды в емкость. При маленьком уровне воды поплавок опускается, клапан открывается и в бак подается вода. Такая система исключает возможность переполнения емкости.

Таблица сравнения безнапорных проточных бойлеров для кухни:

Плюсы	Минусы
Можно использовать без подключения к водопроводу	Не очень удобное размещение
Возможность замены тэна при поломке	Не имеет слоя утепления для сбережения температуры воды
Доступная цена	Быстро выходит из строя при использовании воды без очистительной системы
Максимальная компактность	Не экономичен в соотношении низкой эффективности и высоких энергозатратах

Напорная конструкция

Напорные – также работают по принципу сливного бака, только подача воды осуществляется постоянно под напором. Чем он меньше, тем больше температура воды.

В таком приспособлении установлен термостат, который позволяет регулировать температуру нагрева воды. Также можно изменять напор и мощность тэна.

Делятся напорные устройства в зависимости от места установки на два подтипа:

• На кран – выглядит как смеситель, в корпус которого встроен тэн. Включается в розетку. Средняя мощность прибора 3 кВт. Подает 3-4 л воды в минуту. Температура подачи регулируется рычагом смесителя.
• Отдельно установленный – электроприбор, который соединяется с водопроводом и смесителем с помощью гибких шланг. Его можно установить в шкафу под раковиной.

Несмотря на свои компактные размеры, имеют разную мощность, конфигурацию и объем.

Таблица сравнения напорных проточных нагревателей для кухни:

Преимущества	Недостатки
Хороший напор	Высокая потребляемость электроэнергии
Возможность регулировки температуры воды и мощности тэна	Высокая стоимость прибора
Компактные размеры	Сложный в установке

Накопительные водонагреватели

Накопительные бойлеры для кухни

Имеют бак для воды: объемы разные, благодаря чему можно подобрать модель, учитывая потребности каждого покупателя.

Такой бойлер для кухни удобен тем, что вода в нем будет нагреваться до определенной температуры. Достигнув установленного значения, он автоматически выключится. При этом его потребляемость электроэнергия намного ниже, чем у проточного.

Со временем в баке для воды накапливается известковый налет, что вынуждает проводить время от времени профилактическую чистку тэнового узла для избегания поломки агрегата. Как вариант решения этого недостатка может быть установлен фильтр воды, поступающей в бак.

В качестве нагревающего элемента в бойлерах используются тэны:

• «Сухие» — в таком случае механизм находится в металлической эмалированной (стеатитовой) колбе. В связи с этим увеличивается площадь теплоотдачи, меньше температура нагрева, минимальное образование накипи. Они стоят дороже, но и срок службы имеют больше.
• «Мокрые» — тэн погружен непосредственно в воду. Система нагрева напоминает кипятильник.

С чего следует начинать?

Перед тем, как приступить к работе по монтажу бойлера следует определиться с необходимым слесарным инструментом. Для установки водонагревателя понадобится

Необходимые инструменты и расходные материалы

рулетка, фигурная (крестовидная) отвертка, разводной ключ, пассатижи, маркер, монтажный уровень и дрель/перфоратор. Из расходных материалов нужны будут тройники, запорные вентили, пакля или лента ФУМ, уплотнительная смазка, резиновые прокладки, обратный клапан, а также анкера для крепления агрегата на стене.

Следующий шаг – определиться с габаритными размерами необходимого водонагревателя и найти место его будущей установки. Модели выпускаются в вертикальном или горизонтальном исполнении, могут иметь овальное или круглое сечение в поперечнике. Здесь следует исходить из места установки, которое должно отвечать таким требованиям:

• Давать хозяину возможность в течение всего срока его эксплуатации.
• Обеспечивать надежное крепление водонагревателя, что напрямую зависит от прочности стены.
• Иметь в непосредственной близости розетку для подключения бытового прибора

Что касается размеров изделия, то они напрямую зависят от вместимости водонагревателя. Чтобы выбрать подходящий вариант исходят из следующей формулы: для 1 человека – 30 л., для 2 человек — 50 л., для 3 человек и более – 80-100 л. Место установки выбирается с учетом того, чтобы не мешать проходу и обеспечивать безопасность хозяевам.

Процедура врезки в водопровод

Самыми большими сложностями чаще всего сопровождается самостоятельное подключение после того, как водопроводная система введена в эксплуатацию. Тем не менее своими руками выполнить работы не сложно.

Врезка в полипропиленовый водопровод предполагает:

• нарезку труб и присоединение тройников посредством специального паяльника;
• присоединение к тройникам труб, монтируемых к водогрейному прибору;
• подсоединение труб к водонагревателю при помощи крана и оконечной муфты;
• выполнение аналогичных работ по подключению трубы горячего водоснабжения к водогрейному прибору.

Процесс подключения бойлерной установки к водопроводной системе металлического типа осуществляется в следующей последовательности:

• подготовка места врезки с удалением загрязнений и остатков окрашенного слоя;
• установка на трубу хомута с прокладкой-уплотнителем;
• высверливание в трубе отверстия под втулку через патрубок;
• нанесение резьбы и установка «сгонов»;
• монтаж кранов;
• подсоединение кранов к трубам;
• подключение труб к водогрею.

Проще всего самостоятельно установить металлопластиковую водопроводную систему, посредством разрезки труб с установкой тройников и отводов до водонагревательного оборудования.

На заключительном этапе установленный и подключенный водонагревательный прибор заполняется водой из системы водоснабжения, после чего подключается к электрической сети с заземлением и тестируется в штатном режиме.

Подготовительные работы

Независимо от того, где вы собираетесь проводить установку: в квартире или в доме, важно правильно выбрать место размещения. Подробнее читайте в отдельной статье: «Установка водонагревателя своими руками»

Лучше всего расположить бойлер в ванной комнате или туалете. На кухне рекомендуется размещать небольшой прибор проточного типа для использования мойки. Позаботьтесь о том, чтобы после установки ко всем узлам техники оставался свободный доступ. Даже если вы встраиваете корпус под раковину или в нишу, оставляйте место для обслуживания.

Что еще нужно учитывать:

• Прочность стены. Бак объемом 100 литров должен устанавливаться на прочную стену и крепиться стальными анкерами.
• Близость коммуникаций — холодного водоснабжения. Чем короче трубы, тем меньше тепла теряет жидкость.
• Нагреватели с электрической системой правильно включать прямо в щиток, используя медный кабель.

Какие инструменты и материалы понадобятся:

• строительная рулетка, уровень;
• дрель или перфоратор;
• разводные ключи;
• для подключения к трубопроводу понадобятся тройники-фитинги;
• запорные краны;
• фум-лента или пакля для герметизации соединений;
• гибкие шланги;
• трубы для соединения — они должны выдерживать горячую воду.

Также для безопасной работы нужно устанавливать защитные клапаны. Если они не идут в комплекте, их нужно купить. Предохранительный клапан спасает прибор от избыточного давления. Обратный клапан не позволяет жидкости утекать из бака, если давление в магистрали отсутствует.

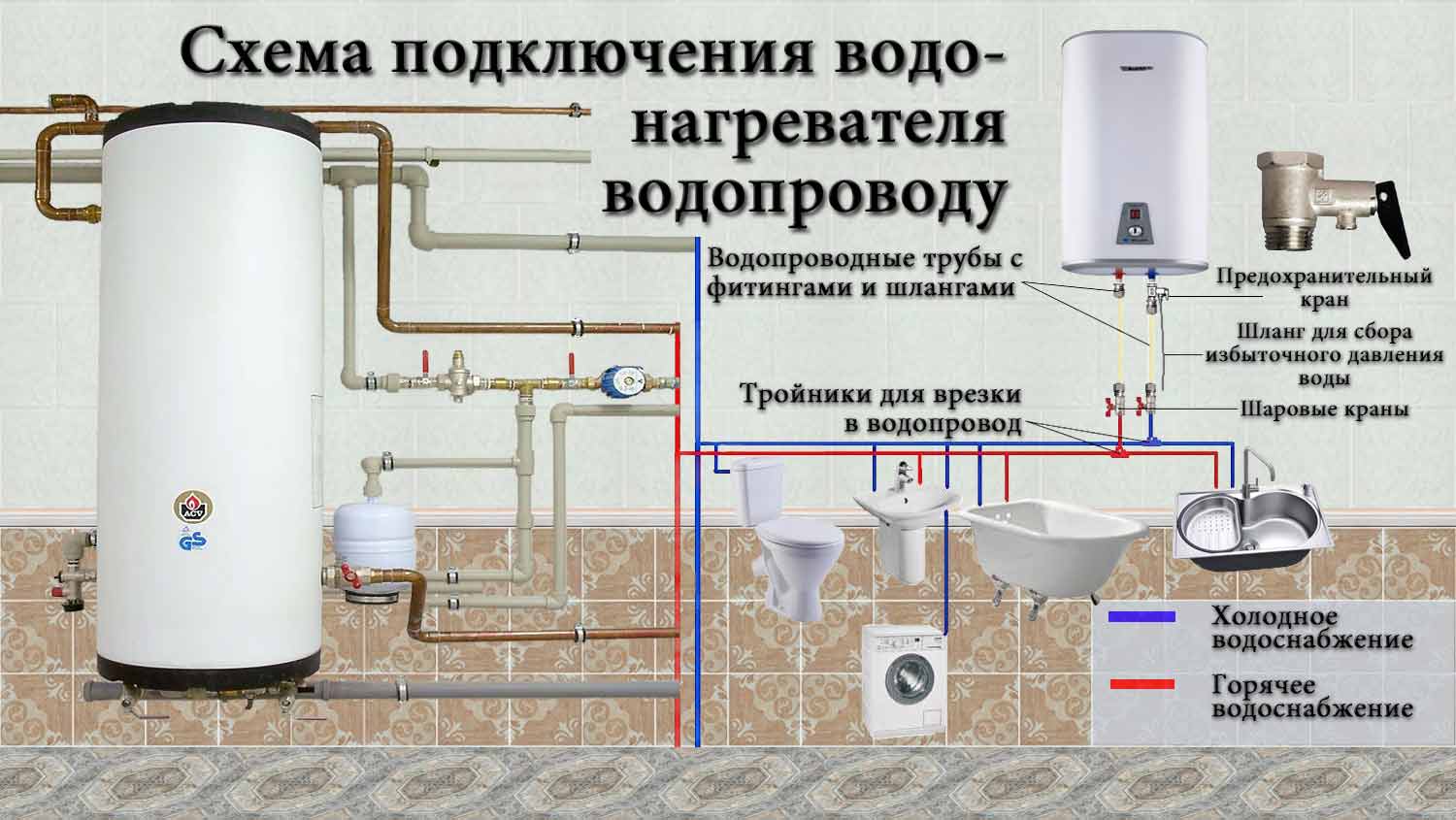

Схема подсоединения указана на картинке:

Подключение бойлера к водопроводу из разных материалов

Подключить бойлер к полипропиленовым трубам невозможно без:

• прибора для пайки и ножниц для резки труб;
• запорных кранов;
• тройников;
• специальных муфт.

Вначале перекрывают воду в стояке. Резаком на трубах делают разрезы. В места отвода впаивают тройники. Присоединяют трубы, которые соединят бойлер и водопровод. Ставят краны и муфты. С помощью шланга устройство соединяют с краном. Если непросто добраться к трубам, которые размещены в штробах, используют ремонтную разъемную муфту. На тройник припаивают ее пропиленовую сторону, а детали с резьбой присоединяют к водопроводу. Потом с конструкции удаляют съемную часть муфты.

Металлопластиковые трубы редко прячут в штробы, поэтому работать с ними легче. Для их соединения используют особые фитинги. Сначала отключают подачу воды. Специальным труборезом делают разрез там, где предстоит установить патрубок. В разрезанное место ставят тройник, к отводам которого подсоединяют шланг или часть металлопластиковой трубы. Проверяют соединения, чтобы при подаче воды не было протечек. Для этого ее подают в систему.

Для подсоединения бойлера к металлической трубе при невозможности выполнить нарезку резьбы используют специальную ремонтно-монтажную обойму с отводом («вампир»). Воду перекрывают. Трубу хорошо очищают. В нужном месте по радиусу на ней высверливают отверстие, диаметр которого должен соответствовать отверстию на муфте. Если сделать очень маленькое, оно за короткое время затянется грязью, большое отрицательно скажется на прочности трубы

Прикидывая центр отверстия, необходимо принимать во внимание, в каком направлении дальнейшем будет проложена магистраль к водонагревателю. Муфту одевают через резиновую прокладку, прочно затягивают болтами

От ее резьбы продолжают прокладку труб.

Если трубу можно обрезать и на обоих концах нарезать нужную резьбу, используют другой вариант. Тройник устанавливают через простой сантехнический сгон.

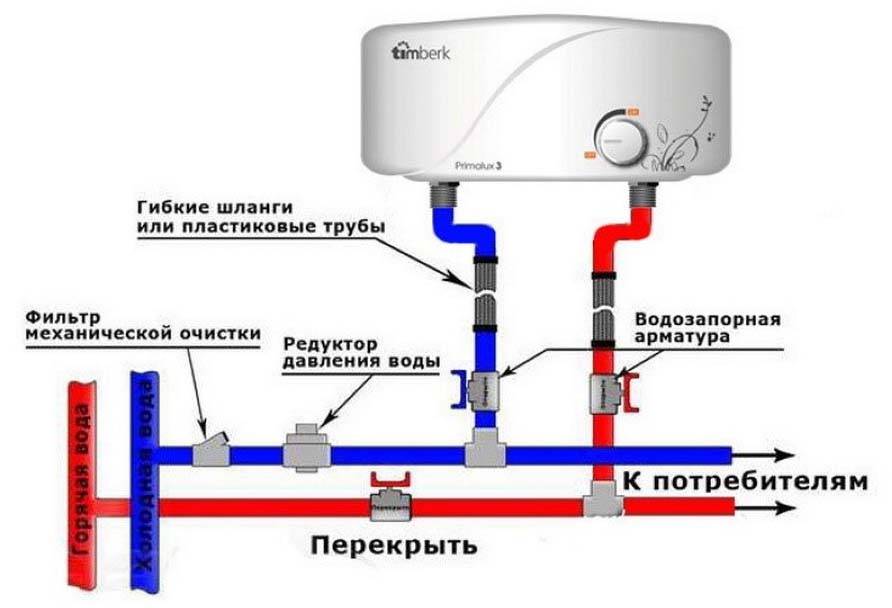

Схема подключения проточного бойлера

Заключение

Согласно правилам электрической безопасности, категорически запрещено подключение бойлера к металлическому водопроводу через металлизированные шланги или напрямую. Если не сработает защитная система, на корпус бака пробьет фаза, по системе водопроводных коммуникаций распространится напряжение опасное для жизни. Неграмотное подключение приведет к преждевременному выходу техники из строя, спровоцирует протечки и другие проблемы. Любое отступление от правил после эксплуатации бойлера может привести к серьезным последствиям.
