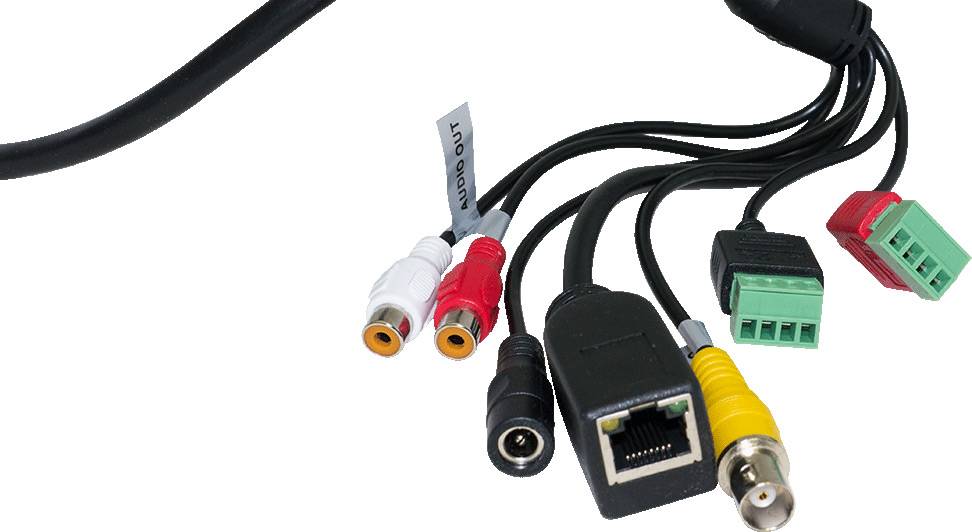

Аксессуары для видеокамеры в системе наблюдения

Инструменты и материалы для подключения

Для подключения понадобятся такие вещи:

  • Сама IP видеокамера
  • Источник питания, либо коммутатор с поддержкой стандарта PoE (опционально)
  • Отрезок двужильного кабеля требуемой длины и сечения (для подачи питания)
  • LAN кабель 5й категории (витая пара UTP Cat 5e)
  • Сплиттер PoE (опционально)
  • Штекер питания
  • Разъемы RJ-45

А также набор специального инструмента.

Есть 2 основных вида сетевых кабелей:

  1. прямой – используется для подключения коммутаторов и модемов к компьютеру. В данном случае используется подключение контактов разъемов с каждым определенным контактом на других разъемах.
  2. нуль-хабный – применяется для подключения двух компьютерных устройств с помощью сетевой карты. Схема максимально проста и не нуждается в использовании дополнительных вариантов инструмента, например, коммутатора. С целью подключения контактов в данном случае используют другой метод.

Всегда можно купить готовый кабель с RJ45, но в этом случае обязательно нужно уточнять продавцам, с какими целями вы планируете использовать данные кабели. От этого напрямую зависит выбор кабеля. Например, для IP-камер обычно используется тип кабеля UTP – он состоит из 8 жил, называется витая пара, которая обладает специальным разъемом.

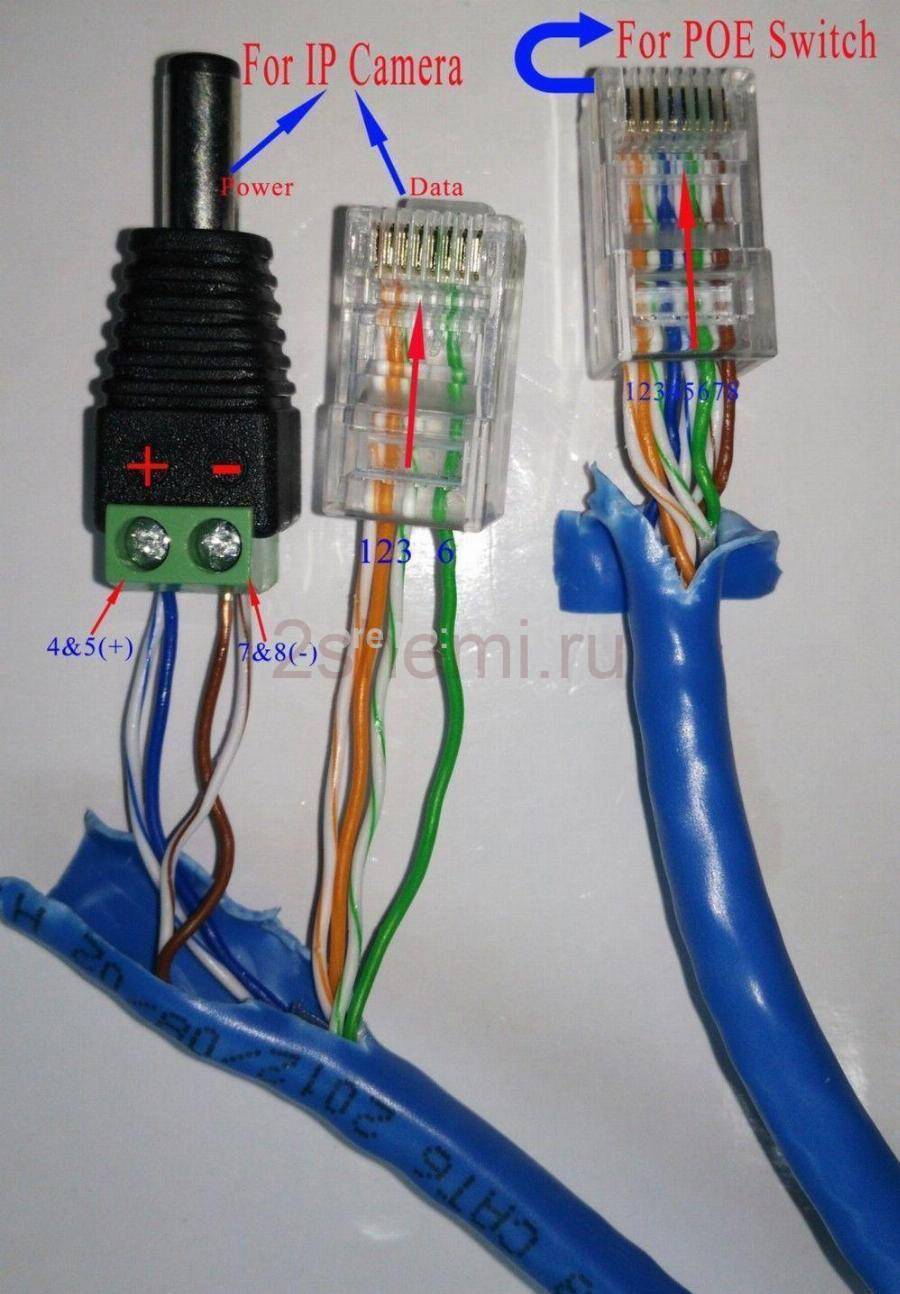

Сама процедура обжатия максимально простая, основное – вы должны помнить о том, что разъем RJ45 должен иметь жилы в правильном порядке.

Синий и коричневый, которые выбираются для питающего напряжения, надо подключить в разъем питания. Проводник коричневого типа зажимается в клемму штекера питания и имеет пометку «+», а синий в клемму и имеет пометку «-».

Если говорим о IP-камерах с Wi-Fi, тогда во время монтажа применяется только один кабель питания. После этого обрезает проводник до 1 сантиметра, вставляя в них, не меняя последовательность цветов, в разъем RJ45, расположив его контактной группой вверх.

Решение проблемы падения напряжения

Чтобы минимизировать падение напряжения по пути к камере можно предпринять несколько действий:

  1. Использование БП большей мощности и кабеля с бОльшим сечением;
  2. Установка БП рядом с камерой;
  3. Использование 24В камер.

1

В первом случае обычно используются блоки питания 13,5-14В, или больше, при этом очень важно подобрать правильное сечение кабеля, чтобы на камеру приходило не 14В, а 12В. Хорошим вариантом будут БП с возможностью регулировки выходного напряжения

При этом очень важно выполнить правильный расчет падения напряжения. Наибольшие трудности могут возникнуть при использовании одного блока для нескольких камер.

2. При установке блоков питания рядом с камерами видеонаблюдения можно использовать как уличные БП, так и внутренние, если есть возможность в месте установки камеры поместить блок питания внутри помещения, а кабель вывести наружу. Такой вариант можно реализовать при установке камер на внешней стороне стен здания. Минусом этого варианта является то, что каждый БП располагается в разных местах, и запитать их от одного ИБП будет практически невозможно.

3. Еще одним способом решения проблемы падения напряжения является использование камер, потребляющих 24В, которые лишены проблем 12В камер.

Расчет падения напряжения в кабеле видеонаблюдения

Для максимального снижения падения напряжения в кабеле питания необходимо максимально уменьшить его сопротивление, что осуществляется за счет подбора оптимального сечения кабеля.

Для расчета удельного сопротивления кабеля необходимо воспользоваться формулой:

R=(0.0175*L/S )*2

Где 0,0175 – сопротивление медного проводника, L – длина кабеля питания, S – поперечное сечение центрального проводника. Для примера рассчитаем удельное сопротивление кабеля сечением 0,75 мм2 и длиной 50 м:

R=(0.0175*50/0,75 )*2 = 2,3 Ом

Теперь посчитаем, какое падение напряжения будет в кабеле питания. Сделать это можно по формуле:

U = I*R

Чтобы вычислить I делим мощность, потребляемую камерой на напряжение питания. К примеру, мощность потребления 3,5 Вт, а напряжение питания 12В. Делим 3,5/12, и получаем 0,29А. Считаем формулу:

U = 0,29*2,3 = 0,67

Получаем, что на кабеле сечением 0,75 мм2, и длиной 50 метров падение напряжения составит 0,67В, что находится в допустимых пределах. Максимально допустимое падение может быть не более 2В, дальше начнутся проблемы с питанием камеры, и если при расчетах у вас получаются бОльшие цифры, то необходимо использовать кабель с бОльшим сечением, и провести расчеты заново, либо подобрать более мощный блок питания для камеры видеонаблюдения в зависимости от полученных значений падения напряжения в кабеле.

Очень важно следить за тем, чтобы напряжение в месте подключения кабеля к камере не превышало допустимых значений и не опускалось ниже 10В, поэтому перед тем, как подключить кабель к устройству видеонаблюдения, лучше проверить напряжение тестером, а после чего при необходимости отрегулировать его на блоке питания

Для дачи

На даче в редких случаях имеется возможность подключения к интернету, а значит и комплект нам потребуется соответствующий. Самым необходимым условием для подключения и работы системы является наличие электричества – без него задача будет просто неосуществимой. Но, допустим, электричество есть (куда же без него), тогда можно приступать к выбору подходящего комплекта видеонаблюдения для дачи.

Готовый комплект видеонаблюдения АЙСОН ПРО-С. ~ 26 000 — 30 000 р.

Для начала опять же стоит определиться с тем, где будет вестись видеонаблюдение – на улице или внутри помещения, и исходя из этого подбирать систему с нужными камерами. Сейчас для примера мы возьмем наружное, и комплект видеонаблюдения АЙСОН ПРО-С «Дача», который состоит из четырех всепогодных наружных камер (-45 … +55 °C), имеющих разрешение 720х1280, цифровой видеорегистратор, 80 метров кабеля, жесткий диск на 1Тб, кронштейны крепления и прочие мелочи. Благодаря HD разрешению можно различить лицо или узнать номер машины на расстоянии до 15 метров, так что ни одна мышь не проскочит незамеченной по вашему участку.

Система очень проста в настройке, поэтому самым трудоемким этапом будет непосредственно монтаж камер и прокладка кабеля. Камеры оборудованы диодами ИК подсветки, что позволяет вести видеонаблюдение круглосуточно, включается она автоматически, при этом камера автоматически переходит в черно-белый режим. Помимо этого на устройствах имеются датчики движения, благодаря чему можно настроить запись только по движению, что экономит место на жестком диске, и уменьшает затраты времени на дальнейший просмотр записи.

В качестве бюджетного варианта можно выбрать комплект от российского производителя Falcon Eye FE-004KIT «Дача». Он также состоит из 4 наружных всепогодных камер с разрешением 700 ТВЛ, оснащенных ИК подсветкой, 4х канального видеорегистратора, пульта ДУ и пр. Система проста в настройке и имеет стоимость около 15 000 р.

Приступаем к монтажу комплекта видеонаблюдения своими руками

Приступаем к установке системы. Итак, комплект мы выбрали и купили, можно приступать к самому трудоемкому этапу задачи – монтажу видеонаблюдения своими руками. Сначала монтируем кронштейны и устанавливаем камеры в намеченных местах. Кабель прокладываем скрытым образом – если камеры устанавливаются вдоль забора – копаем траншею и кладем кабель в нее, предварительно спрятав ее в защитную трубу. Если на наружных стенах дачного домика – делаем ввод кабеля непосредственно в месте крепления камеры. Вводы необходимо загерметизировать.

Камеры располагаем так, чтобы недоброжелателям было проблематично к ним добраться, не забывая при этом, что вам самим в дальнейшем будет необходим доступ для их настройки

Планируйте высоту установки камер с тем условием, чтобы на записи в случае чего были видны лица нарушителей – поставив камеры слишком высоко, вы лишаетесь этой возможности, а при невысокой установке они могут быть легко повреждены хулиганами, поэтому здесь очень важно найти золотую середину…. Теперь необходимо соединить все части комплекта в одну систему:

Теперь необходимо соединить все части комплекта в одну систему:

  • подключаем кабеля к камерам, а затем к видеорегистратору по схеме, представленной в инструкции;
  • подключаем все к сети, подсоединяем к видеорегистратору монитор, и наблюдаем картинку со всех четырех камер;
  • далее настраиваем область обзора камер, поворачивая их в нужном направлении. По желанию можно настроить запись по движению.

Как правило, к видеорегистратору готовых комплектов видеонаблюдения можно подключить обычную компьютерную мышь через USB. С помощью нее мы заходим в меню, и выбираем пункт, относящийся к настройке детектора движения. Можно настроить срабатывание детектора только в определенных областях – просто отмечаем нужные нам места, и вуаля – запись начинается только после того, как в этом месте пройдет ничего не подозревающий сосед, или прошмыгнет мелкий похититель урожая, или тот и другой в одном лице, кто знает…

Вот мы и рассказали вам про готовые комплекты видеонаблюдения для дачи и дома, постарались привести неплохие примеры оборудования, имеющегося на рынке на сегодняшний день, и рассказать немного об установке и настройке системы видеонаблюдения, надеемся, что эта информация будет полезной для вас!

Конечный участок системы видеонаблюдения: компьютерная сеть

Наверное, этот раздел не совсем относится к прокладке проводов. Но именно сегмент платформы видеонаблюдения «от регистратора до компьютера (роутера)» вызывает у новичков больше вопросов. Парадоксально, но это ещё и наиболее простой участок системы. И подача питания здесь не требуется, хотя она возможна и по LAN-кабелю – технология PoE поддерживается «гражданскими» устройствами всё чаще.

Поступивший с камер видеосигнал обрабатывается видеорегистратором, одновременно записывается на жёсткий диск внутри DVR, при желании владельца – транслируется на экран телевизора, компьютерного монитора, смартфона или планшета. Даже на другой конец планеты, если система подключена к интернету.

Способ связи ДВР с окружающими вычислительными устройствами (ПК, ноутбуки, мобильные гаджеты) – классическая компьютерная сеть. Обычно – подключённый к роутеру интернет, который раздаётся девайсам по Wi-Fi. Одновременно Wi-Fi объединяет между собой разные устройства. Видеорегистратор должен стать одним из подключенных в сеть гаджетов: с точки зрения роутера, он не отличается от ноутбука или смартфона.

Для передача видеосигнала в сегменте между DVR и роутером достаточно использовать классический сетевой кабель (витая пара), и протянуть его от видеорегистратора до маршрутизатора.

А с трансляцией видеосигнала от роутера к конечным устройствам (компьютерам и мобильным девайсам) отлично справится уже имеющаяся Wi-Fi-сеть. Задержки связи в этом сегменте минимальны, протягивать провода от точки доступа – неблагодарное занятие.

Что нужно знать, чтобы подсчитать потребность в питании для камер видеонаблюдения?

Небольшая памятка для начала:Мощность Вт (W) — Ватты;Напряжение В (V) — Вольты;Сила тока A — АмперыСопротивление Ом — Омы

Питание видеокамер наблюдения является важным элементом системы видеонаблюдения, которому, к сожалению, уделяют недостаточно внимания. А ведь ошибки в проектировании могут привести к значительным «пробелам» в надежности системы.

Чтобы понять, сколько требуется электричества камере, нужно знать следующее:

Напряжение + ток, например, 24В @ 4А. Такое сочетание Вы, наверное, видели в спецификациях. Это значение выходного напряжения и общего тока.Мощность, например, 9Вт: как правило, она указывается в спецификациях камеры, согласно подходящему напряжению.Чтобы преобразовать мощность в ватты, и наоборот, следует использовать следующие формулы:

Мощность (в ваттах) = ток (в амперах) х напряжение (в вольтах)Ток (в Амперах) = мощность (в ваттах) ÷ напряжение (в вольтах)Пользуясь этим, рассчитаем пример:

Например, мы видим, что эта камера потребляет 0,75 Ампер, или 750 миллиампер, при 12 В постоянного тока (= 9/12 = ¾ = .75) и 0,375 ампер, или 375 миллиампер , на 24 В переменного тока (А = 9/24 = 3/8 = .375).

Эти расчеты важно делать для того, чтобы корректно подсчитать энергопотребление камеры

ПИТАНИЕ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

Что касается величин питающих напряжений, то возможны следующие значения (Вольт):

  • 220;
  • 24;
  • 12.

Камеры видеонаблюдения на 220 Вольт.

Видеокамеры на 220 В встречаются нечасто. Целесообразность их применения во многом определяется вопросами электробезопасности. Однако, такой способ при определенных условиях имеет право на “жизнь”.

Например, при размещении уличной камеры видеонаблюдения на значительном расстоянии от пункта контроля, подключать ее к блоку питания 12 Вольт, при нахождении того вместе с другим оборудованием, чревато большими потерями напряжения на длинной линии (об этом ниже).

Установка же источника напряжения в непосредственной близости от видеокамеры ведет к дополнительным расходам на его монтаж и защиту от внешний воздействий. Проще взять “сеть” в непосредственной близости от видеокамеры.

Сказанное становится еще более очевидным, если учесть, что наружная камера в профессиональном термокожухе только на подогрев может тратить порядка 10 Вт (почти Ампер при 12 вольтовом питании). Добавьте сюда подсветку и электронную часть и получите на менее 2 А.

Камеры видеонаблюдения на 12 и 24 В.

Данные напряжения являются безопасными для человека. Большинство камер выпускается в 12-ти вольтовом исполнении. Преимущество напряжения питания 24 В – это в 2 раза меньший ток потребления при прочих равных условиях.

Как уже говорилось, именно ток (I) определяет величину падения напряжения (U) на соединительной линии: U=I*R, где R – сопротивление соединительных проводов.

Таким образом, напряжение на камере Uкам=Uбл-U, где Uбл – напряжение блока питания. Желающие могут посчитать разницу.

Кстати, именно поэтому скоростные поворотные видеокамеры питаются, в основном, напряжением 24 Вольта – при мощности потребления, например, 24 Вт требуемый ток составляет 1 А (для 12 В это будет 2 Ампера – разница налицо).

Подача питания на цифровые камеры

Современные цифровые камеры можно считать оптимальным вариантом для систем видеонаблюдения.

Камеры имеют высокое разрешение, большую чёткость картинки, надёжны в работе, но они потребляют значительный ток, поэтому следует ответственно и со знанием дела подходить к организации электропитания IP камер.

Системы видеонаблюдения можно разделить на две категории:

  • Видеонаблюдение внутри отапливаемых помещений
  • Наружное видеонаблюдение

Электропитание внутренней системы видеоконтроля подаётся только на камеры, а контур наружного видеонаблюдения потребляет большую мощность, которая используется для подогрева термокожуха камеры и на питание инфракрасной подсветки, в ночное время.

Одним из наиболее распространённых способов подачи питания на IP камеры, является использование технологии Power over Ethernet (PoE).

Суть этого способа заключается в том, что питание на видеокамеры подаётся по тому же кабелю, что и данные. Для разводки системы видеонаблюдения используется провод UTP с четырьмя витыми парами.

Такой способ подачи питания удобен тем, что он позволяет не использовать дополнительные провода, что позволяет сэкономить средства и снизить время на инсталляцию. Этот способ регламентируется стандартом IEEE 802.3at-2009, который предусматривает подачу мощности до 30 Вт.

Существенным недостатком способа PoE, является то, что длина кабеля Ethernet, не должна превышать 100 метров.

КАБЕЛИ И ПРОВОДА ДЛЯ ПИТАНИЯ ВИДЕОНАБЛЮДЕНИЯ

Опять же – специализированных кабелей для видеонаблюдения практически нет. Могу назвать разве что КВК – совмещенный коаксиальный с проводом ШВВП в двух исполнениях:

  • сечением 0,5 мм2;
  • и 0,75 мм2.

Таким образом, критериями выбора являются сечение жилы и материал изоляции. Последнее критично при использовании уличной прокладки. Кабель должен иметь соответствующих температурный диапазон и внешний слой изоляции, стойкий к ультрафиолетовому излучению.

Однозначно можно сказать какой кабель не рекомендуется – это КСПВ (для систем сигнализации) и витая пара (для компьютерных сетей). Питание IP камеры видеонаблюдения по витой паре возможно при использовании технологии РоЕ.

В этом случае вместо БП используется коммутатор с поддержкой этой технологии или отдельный РоЕ инжектор.

За счет относительно высокого номинального напряжения (48 Вольт) на витой паре в этом случае падение напряжения допустимо, несмотря на небольшое сечение проводника.

Для остальных случаев давайте считать.

Формулу для расчета падения напряжения U=I*R я уже приводил, про ток мы говорили, если от одного блока питается несколько камер, то берем суммарный. Остается разобраться с сопротивлением проводов.

Эта тема уже рассматривалась в статье про установку уличного видеонаблюдения, но, тем не менее, повторюсь:
R=L*Rуд/S, где:

  • L – удвоенное расстояние от видеокамеры до блока питания (ток проходит этот путь два раза: туда и обратно);
  • Rуд – удельное сопротивление проводника, измеряемое в Ом*мм2/м;
  • S – сечение провода.

Поскольку для изготовления проводов и кабелей питания для оборудования систем безопасности используется медь, то можно сразу вместо Rуд подставить значение 0,017. Таким образом R=0,017*L/S.

Что касается сечения. Для сигнальных проводов и витой пары в обозначении указывается диаметр в мм. Например, кабель UTP 2х2х0,52 имеет проводники диаметром d=0,52 мм. Их площадь сечения S=π*d2/4. То есть S=3,14*0,522/4=0,21мм2.

Для силовых проводов, которые мы и договорились использовать, в обозначении непосредственно указывается сечение. Например, ШВВП 2х0,75 имеет жилу сечением 0,75мм2. Это значение непосредственно подставляется в формулу.

Думаю, все предельно ясно, но пример, все-таки, приведу.

Рассчитать падение напряжения для камеры видеонаблюдения с током потребления 1 Ампер на расстоянии 20 метров от блока питания при применении провода сечением 0,5мм2.

R=0,017*L/S= 0.017*20*2/0,5= 1,36 Ом.

U=I*R= 1*1,36= 1,36 Вольт.

Как видите, потерями пренебрегать не стоит.

Поэтому, если камеры видеонаблюдения расположены на большой территории их стоит, по мере возможности, объединить в компактные группы, каждую из которых подключить к отдельному блоку питания, и установить его в непосредственной близости от потребителей (видеокамер).

2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Определение потребностей питания для камер видеонаблюдения

При определении мощности блока питания необходимого для системы, нужно знать несколько вещей:

При использовании низковольтного питания: общая мощность источника питания, ток в амперах и максимальное значение выходного тока.При использовании PoE коммутатора или переходника: общая мощность PoE коммутатора (бюджет PoE) или переходника.Значение параметров энергопотребления камеры (или других устройств)

Обратите внимание, что иногда, вы можете увидеть разные пометки к параметрам, например, «измеренные» или «Максимальные». Рекомендуется, чтобы использовался параметр с пометкой «Макс», так как этот вариант позволяет добиться хоть какого-то запаса в расчетах.Пока суммарный ток потребления камер и других устройств, используемых в системе, не превышает суммарной мощности источника питания и предохранителей , блок питания будет функционировать должным образом

Power Over Ethernet

Большинство IP-систем видеонаблюдения сегодня используют PoE — подача питания по одному кабелю Ethernet , который предназначен для передачи данных между камерой или другим устройством и коммутатором.

Существует два варианта для реализации этого: переходник и инжектор. Инжектор питания PoE присоединяется непосредственно к коммутатору, что упрощает установку. Переходник вводит дополнительный компонент между коммутатором и камерой. Кабели проложены от коммутатора к переходнику, а от переходника на камеру. Переходники часто используется при модернизации существующих систем.

PoE определен в двух стандартах IEEE, 802.3af-2003 и 802.3at-2009. Первое, 802.3af, поддерживает мощность до 12.95Вт, как минимум 44VDC. Новый стандарт, 802.3at, также известный как PoE + или PoE Plus, определяет до 25.50Вт на питание устройства. На рынке появились устройства, которые способны поставлять больше энергии, в некоторых случаях почти до 100 Вт, но они не поддерживаются простым стандартом 802,3. Стандарт PoE + обеспечивает больше мощности, чем просто PoE. Он позволяет подключить больше энергоемких устройств на один кабель. PTZ-камеры и термокожухи оснащены нагревателями,которые не могут быть запитаны от PoE или PoE +. Для этого требуется дополнительный кабель, который будет подключен к отдельному источнику питания, что конечно увеличивает стоимость системы.

Как справиться с падением напряжения

Одним из главных параметров при выборе блока питания является его максимальный выходной ток. К примеру, если используется внешняя камера с ИК-подсветкой, она будет потреблять ток в пределах 500 мА. У аналогичного устройства без подсветки (для установки в помещении) этот показатель в два раза ниже (250-300 мА). При выборе блока питания следует закладывать определённый запас на потери.

Минимизации потерь мощности можно добиться несколькими способами.

Увеличение сечения кабеля

Потребление в строенной сети (3 камеры с потреблением по 350 мА) в совокупности составляет 1,05 Ампера. Запас прочности по току в 20% в сумме даёт цифру 1,3 мА.

Технические параметры каждой камеры по мощности должны быть не меньше 0,5 мА. Идеальный вариант, если на выходе блок питания оборудован встроенным регулятором напряжения. Так легче добиться правильных показателей при сложной конфигурации сети.

Размещение блока питания в непосредственной близости от камеры

Этот вариант целиком пригоден для случаев, когда между источником и сервером с одной стороны, и камерой с другой – минимальное расстояние. Как правило, ограничением является несущий объект (стена здания). Вывести кабель на открытый воздух просто, а вот объединить все БП для того, чтобы запитать от одного источника, не представляется возможным.

Установка камер с питающим напряжением 24 Вольт

Применение камер с рабочим напряжением 24 Вольт позволяет достигать высокой длины питающей линии. Это следует из закона Ома, чем выше напряжение тем меньше сила тока протекает по проводнику при одинаковой потребляемой мощности, а чем меньше ток, тем меньше падение напряжения на внутреннем сопротивлении кабеля.

Установка блоков питания в непосредственной близости от регистраторов, а в идеале – камер. Это позволит справиться с потерями напряжения на пути от источника к камере. Индивидуальные параметры напряжения можно регулировать на любом участке кабеля, если использовать регулируемые источники. Финансовые расходы в этом случае целиком оправданы, так как 70% случаев выхода из строя оборудования объясняются реакцией на перепады напряжения в питающей сети.

Источники питания со стабилизаторами напряжения оборудованы большим количеством выдохов с индивидуальными параметрами настройки.

Подводя итоги, следует отметить, что идеальным вариантом для многокамерной системы является приобретение БП с удвоенным количеством разъёмов (4 камеры – 8 гнёзд). Цель – установка дополнительного стабилизирующего оборудования без использования отдельного источника питания во избежание потерь напряжения.

Жёсткие условия работы системы (бесперебойное функционирование большого количества камер в режиме 24/7) обусловливают использование только источников бесперебойного питания в металлическом корпусе, с обязательным резервом площади под установку дополнительных аккумуляторов.

Достоинства и недостатки

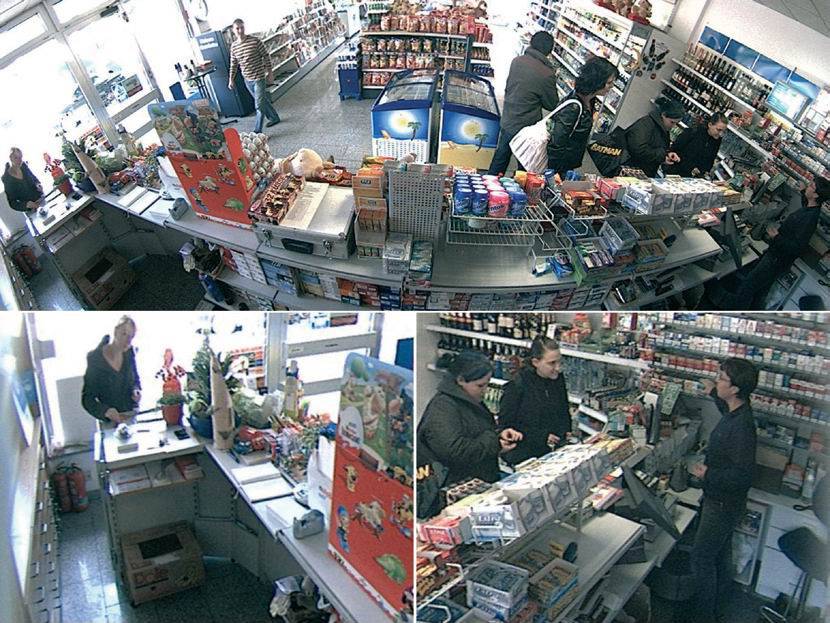

Видеонаблюдение в магазине — это система, обладающая массой достоинств:

  • возможность с помощью нескольких сотрудников вести контроль сразу за всеми наиболее проблемными участками как в торговом зале, так и на кассах или в подсобных помещениях;
  • системы наблюдения являются наиболее надежным средством обнаружения хищений со стороны недобросовестных покупателей;
  • возникает возможность плотного контроля за работой персонала;
  • персонал и сотрудники охраны могут оперативно отреагировать на любые инциденты в торговом зале (конфликтные ситуации, потерявшиеся дети или если с кем-то стало плохо и требуется медицинская помощь);
  • возможность в какой-то степени улучшить и ускорить работу персонала.

Недостатки:

  • требуется установка разветвленной и весьма дорогостоящей системы наблюдения;
  • приходится сохранять архив видеозаписей в течение максимально возможного времени;
  • для обслуживания и настройки системы нужны отдельные специалисты;
  • самостоятельный монтаж видеонаблюдения возможен только в маленьких магазинах с небольшим по площади залом.

Все недостатки системы вызваны ее размерами и степенью ответственности. Однако, есть и еще один момент — некоторые люди считают, что наблюдение каким-то образом нарушает их права. Они ссылаются на различные нормы законодательства относительно охраны личных данных, невмешательства в частную жизнь и т. п.

Староверов Станислав Сергеевич
Специалист по системам видеонаблюдения

Необходимо учесть, что в данном случае никаких посягательств на частную жизнь или распространение информации нет. Очень часто подобные претензии лишь являются попытками как-то прикрыть свои неблаговидные действия или свалить вину на других людей.

— Староверов Станислав Сергеевич Специалист по системам видеонаблюдения

Область применения и различия готовых комплектов

Для того чтобы правильно выбрать комплект видеонаблюдения необходимо для начала необходимо разобраться в их основных функциональных различиях, от которых зависит область их применения. Готовым набором называется комплекс, состоящий из необходимых элементов, согласованных и готовых к работе с минимальной настройкой и элементарным подключением.

Готовые к работе системы применяются для реализации видеонаблюдения в офисных помещениях, небольших складах, цехах, частных домах, дачах, магазинах, развлекательных центрах и пр. В зависимости от места установки и целей видеонаблюдения данные наборы делятся на уличные, домашние, офисные, комбинированные и специализированные:

  1. например, для улицы необходимо использовать наружные камеры со специальным защитным корпусом, когда внутри помещения можно установить простые;
  2. комбинированный комплект включает в себя как наружные, так и внутренние камеры, а специализированные собираются на заказ с учетом всех пожеланий покупателя.

Комплект с беспроводными камерами

Проводные или беспроводные? Также имеются различия и по способу подключения. Здесь различают проводные и беспроводные комплекты видеонаблюдения. Как правило, проводные комплекты наиболее надежны с точки зрения качества передаваемого сигнала, когда как беспроводные при удалении камер на несколько сотен метров просто потеряют сигнал, и для нормального функционирования им потребуются промежуточные удлинители сигнала, что повлечет за собой дополнительные расходы. Более того, беспроводное оборудование подвержено различным помехам, которые так же будут вести к ухудшению сигнала вплоть до полной его потери (особенно касается аналоговых систем), не говоря уже о различных глушилках. Поэтому для улицы лучше выбирать проводные системы – будет надежнее, а для дома вполне сойдет и беспроводное.

Аналоговые или цифровые? По принципу передаваемого сигнала системы видеонаблюдения подразделяются на аналоговые и цифровые. Цифровые IP камеры имеют ряд преимуществ перед аналоговыми: более высокое разрешение записи, что позволяет рассмотреть все детали в мельчайших подробностях, возможность простой настройки трансляции в интернет, благодаря чему можно просматривать изображение с камеры онлайн находясь за сотни километров. Подключить IP камеру можно посредством сетевого кабеля к цифровому видеорегистратору или роутеру, через который и настраивается онлайн трансляция. Пусть сейчас и появились аналоговые камеры высокого разрешения (так называемые AHD), но цена все же заставляет покупателя выбирать готовые комплекты IP видеонаблюдения.

Преимущества готовых комплектов. Среди преимуществ готовых комплектов можно выделить меньшую цену, чем если бы все составные части покупались в отдельности. Также благодаря тому, что система собрана и подготовлена к использованию самим производителем, обеспечивается максимальная совместимость всех частей системы между собой.

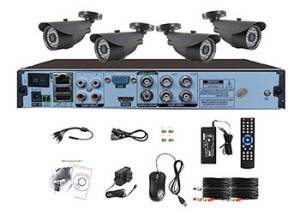

Что входит в комплект системы видеонаблюдения?

Как правило, в такой набор входят все необходимые для ее полноценной работы элементы:

  1. определенное количество камер;
  2. видеорегистратор с жестким диском (иногда еще и с монитором);
  3. кабель для подключения;
  4. блоки питания, пульт управления;
  5. руководство пользователя.

Соединить все элементы в одну систему не составит большого труда даже у рядового пользователя, т. к. при создании таких наборов все направлено именно на максимальное упрощение всех этапов устройства наблюдения, а необходимые шаги описываются в руководстве.
