Как организовать отопление через бойлер

Бойлер для отопления своими руками

Следует отметить, что стоимость заводских моделей бойлера для теплоснабжения дачи довольно высока – от 7000 руб. и больше. Альтернативным вариантом является изготовление конструкции своими силами.

Для этого можно использовать любую стальную емкость

Важно, чтобы ее объем соответствовал расчетному. Для организации схем теплоснабжения от самодельного бойлера понадобятся следующие комплектующие:

  • Бак. Лучше всего заказать конструкцию из нержавеющей стали или сделать ее самостоятельно. На корпусе должны быть отверстия для пайки входных и выходных патрубков;
  • Змеевик. Оптимальный вариант – установка медной конструкции. Этот материал обладает оптимальными параметрами для передачи тепловой энергии;
  • Крепление патрубков для подключения к отоплению и ГВС.

Для обеспечения теплоизоляции рекомендуется делать двойной корпус. Между стенками устанавливается стекловата или базальтовый утеплитель. Рекомендуемая толщина прослойки – 5 см. Порядок установки и ввода в эксплуатацию ничем не отличается от заводских моделей.

В видеоматериале показа пример использования бойлера в отопительной системе.

Что такое косвенный нагрев, и как его реализовать своими руками? Концепция работы такая-же, как у теплоэлектростанций (ТЭС). В процессе решения основной задачи (работа генераторов на пару) появляется «лишняя» тепловая энергия. Ее можно безответственно выпускать в атмосферу, или направить на организацию отопления микрорайона.

Так же точно работает агрегат косвенного нагрева. Берем источник тепла (который существует вне зависимости от вашей потребности извлечь из него дополнительную выгоду), и «отбираем» у него часть тепловой энергии.

Таким образом жители коммунальных квартир без горячего водоснабжения добывали горячую воду (в основном для мытья посуды, иногда для принятия душа). Для этого в содружестве с соседями изготавливался бойлер косвенного нагрева своими руками. Решение простое, но требующее как минимум газовой горелки для сварки труб. Либо агрегат изготавливался «левым» способом по основному месту работы (как правило, завод, или ремонтный цех).

Инертность нагрева

Бойлерные котлы отличаются быстротой нагнетания температуры в трубах отопительной системы. За 15-20 минут вода нагревается до 60°С. В этом аспекте проточные устройства уступают традиционным бойлерам. Нагрев воды в накопительном баке вместимостью 150 л занимает 40-50 минут. На скорость повышения температуры влияет производительность ТЭНов. После выключения электрического бойлера вода в трубах отопления быстро остывает.

В проточных водонагревателях требуется несколько циклов рециркуляции для понижения температуры жидкости до комнатной. В случае непредвиденного прекращения подачи электроэнергии вода еще некоторое время остается горячей. Необходимые условия применения проточных агрегатов в отоплении таких объектов, как частный дом:

  1. Небольшая территория обогрева, что диктуется соотношением 1 кВт затраченного электричества к 10 м² площади.
  2. Высокое качество теплоносителя для долговечности и нормального функционального состояния рабочих элементов агрегата.
  3. Для циркуляции жидкости нужно давление, аналогичное системе централизованного водоснабжения — 4 атм. В моделях, оснащенных циркуляционным насосом достаточно 1,5 атм.

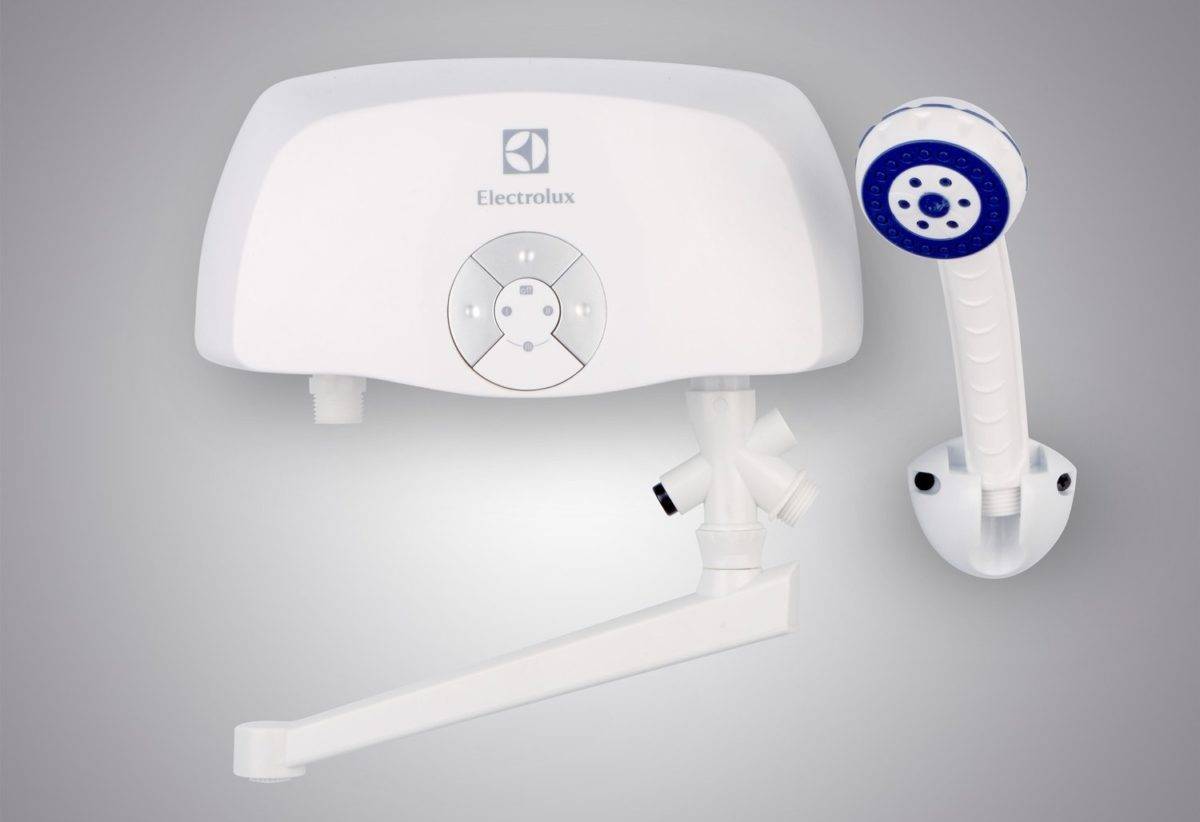

Внешний вид проточного водонагревателя.

Проточные водонагреватели используют для отопления небольшого коттеджа площадью до 80 м². Это относится к хозяйственным и дачным постройкам. Еще 1 сфера применения такого отопительного оборудования — обустройство теплого пола.

Можно ли использовать бойлер для горячей воды в системе отопления

Для того чтобы всецело понимать, что это за устройство, необходимо разобраться во всех нюансах.

Что собой представляет устройство

Визуально бойлер для отопления выглядит как ёмкость довольно большого объёма. Внутри её или под ней располагается тепловой источник.

Конструкция и технические характеристики

На внешнем корпусе прибора расположены датчик давления и электронно-механическая система по управлению бойлером. Далее, следует слой теплоизоляции, разделяющий стенку корпуса и накопительный бак, и позволяющий сохранить тепло.

Фото 1. Бойлер косвенного нагрева модели 702.1, емкость – 712 л, производитель – «Elitec», Италия.

Объем накопительной ёмкости, в которой будет скапливаться и прогреваться вода, целесообразно выбирать в диапазоне 200—300 литров. Более низкие значения вместимости бака рассматривать не стоит, так как этого будет недостаточно для обогрева даже небольшой площади.

Нагрев воды осуществляется с помощью трубчатого электронагревателя мощностью не менее 8—12 кВт.

Внимание! Важноучитывать этот показатель, так как если он будет ниже, то оборудование будет не справляться с отоплением, и появится необходимость в круглосуточной работе прибора

Для чего он нужен

После того как накопительный бак заполнен, ТЭНы, расположенные внутри его, начинают прогревать воду до заданной температуры. По мере достижения необходимой отметки в градусах, жидкость начинает поступать через патрубки в трубы основной отопительной системы.

Хоть принцип работы бойлера для отопления достаточно прост, важно помнить и про особенности подготовительного процесса:

  • создать контур с циркуляцией замкнутого типа;
  • предвидеть возможность добавления жидкости в теплоноситель из систем водоснабжения;
  • установить насос, регулирующий стабильное движение воды по трубам, запорную арматуру, расширительный бак;
  • наладить структуру фильтрации воды, циркулировать по контуру жидкость должна уже в очищенном, без примесей, виде.

Встроенные в бойлер ТЭНы контролируют колебания температуры прибора. Как только достигается определённое пользователем её значение в градусах, система автоматически отключается. Если же вода остынет, то возникает обратный процесс: снова запустится её нагрев.

Что собой представляет устройство

Бойлер для отопления частного дома представляет собой герметичную конструкцию, внутри которой, в отличие от бойлера косвенного нагрева, расположен специальный нагревательный элемент. Схема работы проста — для подключения к системе водопровода используют два парубка. Чтобы производить нагрев всего жилища данное устройство должно быть высокомощным. На каждые десять квадратных метров надобно один киловатт. Чем больше площадь, тем большая мощность требуется. Например, для гаража подойдет бойлерное отопление с устройством

Накопительный бак может стать хорошей альтернативой классическому аппарату. Единственное отличие — внутренний трубопровод, подключаемый к отопительной системе. Правильно организованное отопление через водонагреватель предполагает выполнение данным устройством функции тепловой батареи. Вода, находящаяся внутри, получает энергию через змеевик, расположенный внутри, подключение которого выполнено к системе отопления. При отключении котла процесс начнет происходить в обратном порядке: температура начнет повышаться от воды в бойлере.

Виды водонагревателей

Как и все подобное оборудование, бойлеры, в зависимости от источника энергии, бывают газовые и электрические. Второй вариант пользуется наибольшим спросом, поскольку для установки такого оборудования не требуется получать специальные разрешения, да и стоимость таких приборов будет ниже.

Что касается выбора между проточным и накопительным, то для выполнения подобных задач специалисты рекомендуют приобретать и устанавливать емкостные резервуары. Несмотря на то, что через проточные устройства горячую воду можно получить за короткий промежуток времени, такие варианты достаточно редко используют для организации отопления. Разве только в небольших дачных домиках. Отмечается, что при этом затраченная электроэнергия используется не рационально. К тому же, для большой жилой площади потребуется прибор высокой мощности, которую выдержит не каждая проводка.

Теплоотдача

По заводским параметрам подобные батареи (с высотой или межосевым расстоянием 500мм), при встраивании в полноценную гидравлическую систему отопления, способны рассеивать чуть менее 200Вт тепловой мощности на каждую секцию (180Вт алюминий, 140Вт чугун).

Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.

Покупать новье для такой самоделки экономически не целесообразно.

Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.

При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.

Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.

Бойлер в роли котла. Конструкционные особенности бойлера

Для того чтобы верно организовать электрическое отопление частного дома, работающее на базе бойлера, нужно предварительно изучить его конструкционные особенности. Основным элементом водонагревательного прибора является накопительный бак. В нем происходит процесс нагрева теплоносителя.

В баке расположено такое устройство, как ТЭН. Оно необходимо для того чтобы вода в баке нагревалась до необходимой температуры. Такое устройство работает в автономном режиме, и как только вода в накопительном баке нагреется до определенной температуры, ТЭН автоматически отключится. Большинство современных бойлеров отличаются тем, что накопительный бак дополнительно размещен в специальном защитном корпусе. Между стенками этого корпуса и стенками бака укладывается материал, который необходим для того чтобы обеспечить теплоизоляцию. Благодаря ему предотвращаются потери тепла, которые уходят наружу.

Устройство бойлера

Как сделать отопление из водонагревателя?

#1

Очень важно, при строительстве такой системы является выбор места, куда будет установлен водонагреватель. Он не должен никому мешать и к нему всегда должен быть доступ

Водонагреватель устанавливается на стену, и подключается к специально выделенной линии электрического питания.

#2

Монтируем насос отопления, который будет качать воду по системе отопления

Перед тем как сделать отопление из водонагревателя, важно правильно подобрать насос. Как правило, для такой цели устанавливается обычный насос, который используется в системах газового автономного отопления

Такой насос продаётся отдельно в специализированном магазине. Насос следует монтировать вблизи входа воды в водонагреватель. Разумеется, насос можно устанавливать с любой стороны. Но рекомендуется избегать пропускания через него слишком горячей воды. Будет лучше, если насос будет установлен на закачку охладившейся воды в водонагреватель. После установки насоса на стену, следует соединить его и водонагреватель трубой. Некоторые типы насосов не крепятся к стене, а устанавливаются только на трубу.

#3

Устанавливаем защитный клапан сброса давления. Это нужно для того чтобы избежать взрыва водонагревателя, если вдруг термозащита не сработает и вода начнёт нагреваться больше чем нужно. Поэтому, перед тем, следует позаботиться о безопасности. Трубка сброса давления ложна, быть выведена так, чтоб в случае срабатывания клапана, пар и горячая вода не нанесли никому травм. Регулировать температуру воды в системе водонагреватели для отопления могут сами, в них уже встроен термостат.

#4

После того, как котловая система будет готова, следует приступать к сборке самой системы домашнего отопления. Это значит, что пора устанавливать трубы магистралей и радиаторы отопления. Система отопления квартиры строится по общим правилам, как и обычное автономное отопление. Как только система будет готова, нужно произвести опрессовку.
Последним шагом устройства такого отопления является заправка системы дистиллированной водой и опресовка. Воду следует использовать специальную, для того, чтобы избежать проблем с накипью в системе.

Накопительный бак и водонагреватель

Устройства похожи между собой. Единственное различие между ними – внутренний водопровод, подключенный прямо к отопительной системе. Тут и возникает вопрос относительно места бойлера в обогреве помещений.

Если люди будут правильно подходить к обустройству отопления в своих домах, то они оборудуют бойлер как тепловой аккумулятор. Носитель внутри него получит энергию с помощью змеевика, который подсоединен к системе отопления. После отключения электрокотла температура станет выше благодаря водонагревателю.

При грамотном оборудовании системы бойлер даст дополнительные бонусы:

  • Подача горячей воды. Поскольку вода из устройства не имеет никакого контакта с теплоносителем, то ее можно спокойно использовать для осуществления хозяйственных нужд. Перед этим разумным решением станет верное соотношение мощности бойлера, чтобы отапливать дом без нарушения работы всей системы.
  • Нагрев воды с помощью встроенного ТЭНа. Внутри прибора царит постоянный температурный режим, даже когда котел отключен от электрической сети. То есть, для этого необходимо приобрести нагреватель, работающий от розетки.

Перед приобретением стоит подумать о главной цели покупки – будет она дополнительным источником горячей воды, накопительным аккумулятором или «два в одном».

Подсчеты параметров бака и ТЭНов

В первую очередь надо рассчитать мощность бойлера для обогрева помещений в доме. Специалисты предлагают несколько вариантов решения этой проблемы. Самый простой и распространенный – прочесть в инструкции рекомендации от компании-производителя приобретенного бойлера.

Стоит помнить о том, что от этого показателя зависит схема всей отопительной системы. Первый важный параметр – мощность, измеряемая в кВт/ч. Например, она равняется одной единице. После монтажа прибора ее уровень остается неизменным в течение пяти часов. При этом режим составляет 75/50. Тогда объем нагревателя рассчитывается по формуле: V=5/(75-50)=0. 5 м³ или 500 л.

По такому же принципу можно выбрать агрегат для отопления дачи, чуть уменьшив показатели в формуле.

Выбор конструкции и материалов для монтажа

Прежде всего необходимо определиться с типом водонагревателя, который будет выполнять роль котла. Эта характеристика во многом повлияет на алгоритм работ по установке и подключению. Здесь можно использовать один из трёх видов оборудования

Газовое. Чтобы отопление из водонагревателя обустроенное своими руками было энергоэффективным, рекомендуется использовать проточные устройства, функционирующие в режиме онлайн

Они обычно обладают достаточной мощностью и производительностью, кроме того, газ как топливо экономически выгоден
При организации такой системы важно обратить особое внимание на вопросы безопасности, так как перегрев, затухание горелки или отсутствие тяги в дымоходе могут привести к аварийным ситуациям.
Электрическое. В этом случае теплогенератор создаётся на базе накопительного бака с ТЭНом
Лучше выбирать модели с «сухим» нагревательным элементом, так как они меньше подвержены коррозии

Также необходимо учитывать его мощность, которая должна составлять от 8 кВт. Устройства с меньшими параметрами устанавливать в систему обогрева не имеет смысла. Важно также обратить внимание на состояние проводки, которая должна быть способна выдерживать пиковые нагрузки. Не лишним будет рассчитать эксплуатационные расходы комплекса, так как электрооборудование обходится дороже агрегатов, работающих на топливе.
Косвенного нагрева. Такое оборудование представляет собой накопительный бак, оснащённый змеевиком, который подключается к котлу. Внутри этой трубки циркулирует нагретая им рабочая среда. В этой схеме бойлер выступает аккумулятором энергии, который после отключения основного агрегата нагревает теплоноситель в змеевике. Здесь отопление от водонагревателя создаётся своими руками для повышения мощности уже существующего комплекса. При этом возможно и обеспечение ГВС в полном объёме. Главное правильно рассчитать ёмкость бака.

Что собой представляет устройство

Бойлер для отопления частного дома представляет собой герметичную конструкцию, внутри которой, в отличие от бойлера косвенного нагрева, расположен специальный нагревательный элемент. Схема работы проста — для подключения к системе водопровода используют два парубка. Чтобы производить нагрев всего жилища данное устройство должно быть высокомощным. На каждые десять квадратных метров надобно один киловатт. Чем больше площадь, тем большая мощность требуется. Например, для гаража подойдет бойлерное отопление с устройством

Накопительный бак может стать хорошей альтернативой классическому аппарату. Единственное отличие — внутренний трубопровод, подключаемый к отопительной системе. Правильно организованное отопление через водонагреватель предполагает выполнение данным устройством функции тепловой батареи. Вода, находящаяся внутри, получает энергию через змеевик, расположенный внутри, подключение которого выполнено к системе отопления. При отключении котла процесс начнет происходить в обратном порядке: температура начнет повышаться от воды в бойлере.

Приступаем к созданию бойлера

В первую очередь нужно подготовить емкость, которая будет выступать в роли бака для воды. В принципе, подойдет любой, даже не герметичный металлический бак, изготовленный из нержавеющего материала – стальной или эмалированный. Можно даже взять пластиковый бак, но с одним условием – он должен быть изготовлен из пищевого пластика, не выделяющего вредных веществ в окружающую среду при нагреве. Если бак металлический, для работы с ним понадобится аппарат для сварки.

Эмалированные или стеклокерамические баки не слишком прочны, и довольно скоро их придется заменить, поэтому емкость из нержавеющей стали окажется предпочтительнее.

Экономичный и простой способ – взять в качестве бака газовый баллон: при помощи болгарки его нужно разрезать на две половины, очистить и покрыть грунтовкой, после чего сварить обратно в единое целое. В крайнем случае можно обойтись и без всей этой процедуры, но стоит приготовиться к тому, что вода еще долгое время будет иметь сильный запах газа.

Следующий этап создания бойлера – теплоизоляция стенок его бака. Чтобы снизить уровень обыкновенной теплоотдачи, понадобится хорошая теплоизоляция. К слову, удобнее будет сделать все это до монтажа бака. Чтобы изолировать бак, подойдет любой материал, даже монтажная пена. Стекловату или другой утеплитель можно укрепить на баке при помощи веревки, проволоки, клея. Чтобы изоляция работала, должно быть соблюдено условие – изолирующий материал должен покрывать всю поверхность емкости с водой. Есть еще один вариант улучшения теплоизоляции – бак меньшего размера установить в баке размера большего, а между ними уложить слой изолирующего материала.

Сделать змеевик можно из любой небольшой трубы, будь она пластиковая или металлическая. Затем задача усложняется – трубу нужно намотать на какой-нибудь цилиндрический объект, например, бревно или другую трубу. На концы намотанной спирали устанавливаются резьбовые фитинги. Спираль из трубы не должна быть слишком плотной, так как в процессе работы змеевик будет покрываться накипью, да и снять его будет сложно. С самого же бойлера снимать и очищать змеевик нужно, как минимум, раз в год.

После того, как все элементы водонагревателя будут готовы, наступает время собирать бойлер. В выбранном баке делается два отверстия – для входной трубы с холодной водой и для выходной, которая будет подавать нагретую воду. Возле отверстий крепятся краны. В принципе, отверстия можно делать в любом месте бака, но в практическом применении гораздо удобнее, если труба с холодной водой будет подключена снизу, а труба для подачи нагретой – с верху. В самом низу бака монтируется патрубок слива, через который можно будет полностью удалить воду из бака при необходимости, например, для чистки или ремонта.

Затем нужно вырезать отверстия для змеевика, а к стенке бака приварить штуцера из металла, имеющие резьбовое соединение, к которым и будет крепиться сам змеевик.

Обязательно проверяется герметичность этой трубки, а особенно тщательно эта процедура должна осуществляться, если в роли теплоносителя будет использоваться антифриз или другое потенциально опасное для здоровья человека вещество. Проверить герметичность можно, перекрывая одно отверстие и подавая компрессором в другое сжатый воздух. Змеевик при проверке нужно слегка намочить мыльной водой. Если герметичности нет, трубку змеевика нужно пропаять еще раз.

Для того, чтобы тепло из бака никуда не уходило, его нужно закрыть крышкой на защелках. Крышку также нужно утеплить изолирующим материалом. Вот и все!

Бойлер косвенного нагрева своими руками остается только установить и использовать!

Рециркуляция системы горячего водоснабжения ГВС.

Рециркуляция горячей воды устроена следующим образом:

Горячая вода из накопительного бака, бойлера, идет по внутреннему трубопроводу к кранам наряду с холодной водой. Учитывая то, что трубы горячей воды обязательно имеют теплоизоляцию, через восемь, десять часов, если ею не пользоваться, вода в трубах охлаждается.

При условии же, что кран от бойлера находится на большем расстоянии, например на верхнем этаже, то для того, чтобы полилась горячая вода, ее нужно спускать около пяти минут.

Если нет желания все время спускать воду из крана, то следует выбрать систему с рециркуляцией горячей воды. Подобная система имеет трубопроводы подачи и обратки, но система очень удобная и комфортная.

Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.


Двухконтурный газовый котёл с встроенным бойлером

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

Всесезонная работа полотенцесушителей.

Чтобы полотенцесушители были постоянно горячими необходимо их включить в систему рециркуляции. Последовательно, одно за другим. Это не приведёт к существенному увеличению гидравлического сопротивления трассы и хоть сколько заметному охлаждению горячей воды на потребителях. Упрощенно это выглядит так: Так как полотенцесушителей великое множество я не буду расписывать как подключить полотенцесушитель. Могу подсказать, что пока они не установлены, до чистовой отделки, вместо них можно ставить перемычки из труб. Приведенная на рисунке схема подключения полотенцесушителей позволяет не заботиться о накоплении воздуха в верхнем их них. Воздух будет удаляться через краны горячей воды при открывании любого из них.

Водонагреватель своими руками

В сантехнических и строительных магазинах бойлеры стоят достаточно дорого, и не у каждой семьи есть возможность его купить. В качестве альтернативного варианта советуют собрать прибор самостоятельно.

Для начала следует взять стальную емкость большого размера

Важно, чтобы ее объем соответствовал расчетному. Для того чтобы собрать схему, надо приобрести дополнительные элементы:

  • Бак. Разумным будет купить основу из нержавейки и просверлить отверстия для патрубков входа и выхода.
  • Змеевик. Идеальный материал – медь, поскольку она является лучшим проводником тепла среди металлов.
  • Крепежные элементы.

Чтобы обеспечить конструкцию теплоизоляцией, специалисты советуют изготавливать двухслойный корпус. А в пространство между слоями владельцы поместят базальт или стекловату. Оптимальная толщина – 5 сантиметров. Тогда самодельное сооружение ничем не будет отличаться от готовой.
