Электрический плинтусный конвектор: конструкция, преимущества, монтаж

Конвектор плинтусного типа: особенности установки

Сразу следует отметить, что, по большому счету, установка подобных обогревателей мало чем отличается от монтажа конвекторов другого типа – попросту говоря, что настенный водяной, что аналогичный плинтусный конвектор, монтируются примерно одинаково, за исключением некоторых деталей. То же самое можно сказать и об электрических настенных и плинтусных конвекторах. Как говорится, детали решают все, и именно с ними мы и будем разбираться дальше.

Самый первый нюанс – это высота установки плинтусных конвекторов над уровнем пола. Необходимый минимум составляет 15мм – при меньшем зазоре между обогревателем и полом эффективность отопления снижается.
Второй нюанс – это противопоказание. Не стоит устанавливать плинтусные конвекторы за мебелью. Во-первых, эффективность их работы в этих местах практически никакая и, во-вторых, страдает сама мебель – она попросту пересыхает и разрушается.

Третий момент касается электрических плинтусных конвекторов

Следует понимать, что это довольно мощные обогреватели, потребляющие массу электрической энергии – отнестись к ним нужно со всеми возможными мерами предосторожности. Каждый конвектор необходимо подключать в отдельную розетку, сделанную специально для него – эта линия кабелей должна быть защищена отдельным автоматическим выключателем и предусматривать заземление
Мало того, при выборе обогревателей такого типа следует обратить внимание на наличие в изделии терморегулятора, который позволит сэкономить вам большое количество энергии

Если таковые отсутствуют, то как вариант всю систему можно оснастить программатором – системой климат контроля, которая на сегодняшний день стоит не так уж дорого, как может показаться с первого взгляда.

А во всем остальном процесс установки плинтусного конвектора можно назвать довольно простым процессом, особенно если речь идет об электрическом варианте этих приборов отопления. Они, как правило, продаются в полностью готовом виде, и максимум, что необходимо сделать для их монтажа, это провести отдельную ветку электропитания и, само собой разумеется, закрепить конвектор в необходимом месте. Естественно, монтаж жидкостных плинтусных конвекторов производится по аналогии со стандартными настенными батареями. В принципе, здесь есть несколько вариантов, но самый удобный из них – это так называемая ленинградская система отопления – попросту говоря, последовательная схема, при которой обратка предыдущего конвектора подключается к подаче последующего. В таком случае имеет смысл использовать параллельно ленинградке еще и коллекторный вариант отопления, который, по сути, превращает все конвекторы в помещении в одну большую батарею.

В заключение темы про плинтусный конвектор скажу несколько слов об их области применения. По сути, это обогреватель, который не имеет противопоказаний – применять его можно как для отопления жилых помещений, так и для обогрева производственных цехов. Мало того, работая по аналогии с тепловой завесой, они нашли широкое применение для отопления стеклянных веранд, оранжерей и вообще помещений с большим количеством окон – мало того, здесь они показали свои способности по максимуму и показали их исключительно с положительной стороны.

Автор статьи Александр Куликов

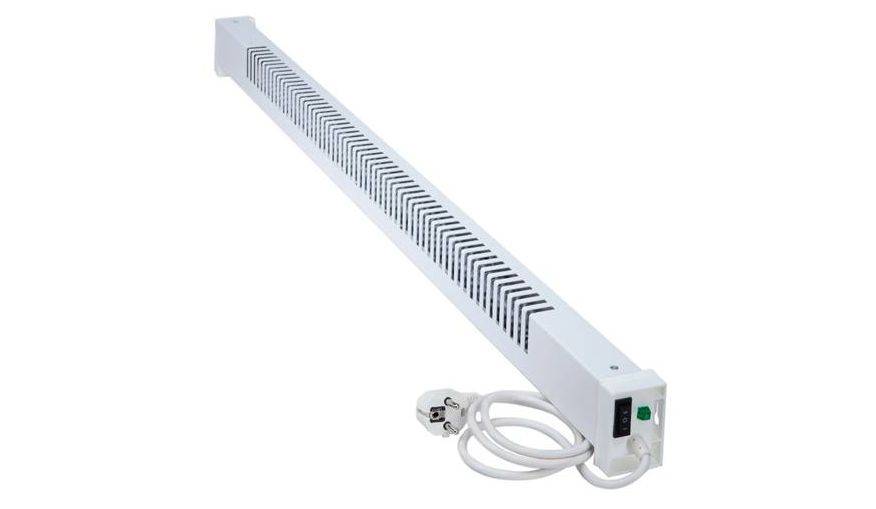

Конвектор электрический Бриз БК100Ф

Фото:pokupki.market.yandex.ru

Бриз БК100Ф – это плинтусный электроконвектор, используемый для обогрева небольшого помещения. При выборе места монтажа данного прибора следует учитывать, что максимальная эффективность работы будет достигнута при его установке у стены, поскольку во время работы конвектор нагревает стену, а она, в свою очередь, отдает тепло в комнату, что в результате дает значительно большую тепловую производительность. Российская торговая марка Бриз изготавливает отличные электрические плинтусные конвекторы!

Конвектор Бриз БК100Ф

Преимущества:

Низкое энергопотребление
2 режима мощности
Изготовлены из нержавеющей стали
Ультракомпактные размеры
Возможно подключение термостата (опция)

Мы рассмотрели лучшие плинтусные электроконвекторы, на этом наш обзор подошел к концу. Удачных покупок!

Плинтусный конвектор: что это такое и разновидности

Принцип работы любого конвектора элементарно прост и основан он на таком явлении, как конвекция воздуха – холодный воздух опускается вниз, а горячий поднимается вверх. Это естественный ход вещей, который конвектор ускоряет в несколько раз, нагревая воздух, пропуская его через тонкие горячие пластины. Таким способом он создает некоторое подобие реактивного потока, заставляя воздух двигаться быстрее – быстрое движение как раз и обеспечивает быстрый нагрев помещения. Здесь имеется один нюанс – на эффективность работы конвектора (и плинтусного в том числе) влияет размер нагревательных пластин. В настенных нагрев воздуха производится на высоте в полметра, а вот в плинтусных конвекторах это расстояние отсутствует – данный недостаток компенсируется мощностью или, если говорить о водяных изделиях данного типа, то длиной.

Вот мы и подошли плавно к разновидностям отопительных приборов данного типа. А на сегодняшний день парочка таких точно существует.

Плинтусный водяной конвектор. Он предназначен для работы в жидкостных системах отопления. В современной вариации это несколько тонких полостей, по которым бежит теплоноситель, расположенных на небольшом расстоянии друг от друга и помещенных в небольшой декоративный корпус. Обогреватели данного типа имеют довольно небольшие размеры – при ширине в 50мм их высота может варьироваться в пределах от 50 до 130мм. Именно поэтому и имеется возможность их монтажа, даже вместо привычного плинтуса.
Электрический конвектор плинтусного типа. По большому счету, принцип его работы мало чем отличается от предыдущего варианта – разница исключительно в способе нагрева. Если в случае с водяным конвектором речь идет о жидкостном теплоносителе, то случае с конвектором электрического типа разговор уже может идти о ТЭНах всех мастей и видов – эти обогреватели для дома могут даже оснащаться инфракрасными нагревателями.

Естественно, возникает вопрос, что лучше, водяной или электрический конвектор? Конечно же, водяной, так как его можно подсоединить к существующей системе отопления, а для работы электрического агрегата понадобится палить электроэнергию. Да, его эксплуатация обойдет дороже, но все же такой вопрос является в корне неправильным – это два различных типа обогревателей, которые, несмотря на одинаковое назначение, используются в различных ситуациях. Газ в нашей стране хоть и дешевый, но имеется далеко не в каждой деревне или дачном поселке.

Принцип работы

Теплый плинтус электрический использует в работе особый эффект, который предполагает подъем теплых воздушных масс вдоль стен. Поверхности нагреваются, а снаружи, на стенах и окнах создается экран, препятствующий оттоку тепла из помещения.

В процессе работы описываемых приборов стены начинают излучать энергию, которая передается предметам в комнате: коврам, тканям и мебели. Теплый плинтус электрический, таким образом, нагревает комнату дважды. Первый раз нагрев осуществляется от плинтуса, второй раз – от предметов. В результате такого воздействия происходит распределение тепла по периметру и высоте.

Ни один отопительный прибор неспособен дать такого эффекта. Крепится такое оборудование к стене взамен обычного декоративного элемента. Соответственно, располагается устройство по периметру помещения. Прибор нагревает воздух и стены. Это позволяет снижать тепловые потери и добиваться равномерного распределения энергии от пола до потолка. Теплый воздух снизу от плинтуса поднимается очень медленно, это исключает подъем пыли в воздух.

Что представляют собой плинтусные конвекторы отопления

Конвектор – это отопительный прибор, работающий по принципу естественной конвекции. Расположенный внутри нагревательный элемент (или металлический радиатор) нагревает воздух, в результате чего тот поднимается вверх, вытесняя более холодные воздушные массы вниз. Образуется своеобразный круговорот воздуха, что приводит к его постепенному прогреву. Буквально через час-два (в зависимости от объема помещения) после включения прибора в комнатах становится заметно теплее.

Принцип действия конвекторных обогревателей.

Плинтусные конвекторы отопления представляют собой продукт технического прогресса в области теплотехники. Первоначально конвекторные обогреватели являются настенными приборами, будь то водяные или электрические модификации. Они весьма эффективно согревают воздух в помещениях, создавая приятную и комфортную атмосферу. Но они достаточно большие – толщина и габариты некоторых приборов крайне велики, что не позволяет их использовать в помещениях с дизайнерским ремонтом.

Появившиеся в продаже плинтусные конвекторы отопления позволили решить проблему с громоздким отопительным оборудованием. Они характеризуются миниатюрностью, что позволяет монтировать их там, где обычно располагаются плинтусы – в непосредственной близости к полу. В результате мы получаем в свое распоряжение так называемое плинтусное отопление, отличающееся своей эффективностью и великолепными внешними данными.

Мы уже говорили, что плинтусные конвекторы отопления характеризуются небольшими размерами:

Высота – от 60-70 до 240-250 мм. Впоследствии приборы закрываются специальными декоративными плинтусами, что позволяет их замаскировать;
Толщина – до 90-100 мм. Также в продаже присутствуют очень тонкие агрегаты, практически не выделяющиеся от стен.

Как мы видим, выбор оборудования очень и очень большой.

От размеров плинтусных конвекторов отопления зависит не только их мощность, но и цена – самые компактные модели могут оказаться безумно дорогими.

Как правило, данные приборы уже наделяются декоративными корпусами, повторяющими форму плинтусов. Здесь мы можем видеть специальные щелевые отверстия, через которые происходит забор холодных воздушных масс и выпуск нагретого воздуха. Благодаря таким корпусам оборудование не портит внешний вид помещений – сегодня оно используется как в жилых, так и в коммерческих помещениях.

Плинтусный конвектор: что это такое и разновидности

Плинтусный водяной конвектор. Он предназначен для работы в жидкостных системах отопления. В современной вариации это несколько тонких полостей, по которым бежит теплоноситель, расположенных на небольшом расстоянии друг от друга и помещенных в небольшой декоративный корпус. Обогреватели данного типа имеют довольно небольшие размеры – при ширине в 50мм их высота может варьироваться в пределах от 50 до 130мм. Именно поэтому и имеется возможность их монтажа, даже вместо привычного плинтуса.
Электрический конвектор плинтусного типа. По большому счету, принцип его работы мало чем отличается от предыдущего варианта – разница исключительно в способе нагрева. Если в случае с водяным конвектором речь идет о жидкостном теплоносителе, то случае с конвектором электрического типа разговор уже может идти о ТЭНах всех мастей и видов – эти обогреватели для дома могут даже оснащаться инфракрасными нагревателями.

Разновидности плинтусных конвекторов

На выбор потребителей представлены две основные категории плинтусного оборудования:

Электрические модели – работают от электрической сети;
Водяные модели – подключаются к водяному отоплению с любыми видами котлов.

Рассмотрим эти категории более подробно.

Плинтусный конвекторный обогреватель, работающий от электроэнергии.

Плинтусный электрический конвектор представляет собой отопительный электроприбор, сердцем которого является электрический нагревательный элемент с большой площадью оребрения. Он нагревает воздух за счет электроэнергии и обладает чрезвычайно простой конструкцией – кроме нагревательного элемента, здесь присутствуют системы управления температурой. Отдельные модели управляются за счет общей системы управления, что позволяет избавиться от необходимости проводить раздельные регулировки.

Электрические плинтусные конвекторы предназначены для обогрева частных домов и коммерческих помещений, в которых отсутствует возможность прокладки обычного водяного отопления – например, это могут быть здания, не подключенные к газовым магистралям. Электрическое отопление характеризуется дороговизной, но в большинстве случаев оно остается единственным доступным вариантом обогрева.

Ежемесячные расходы на работу таких конвекторов могут оказаться невероятно высокими. Например, для обогрева дома площадью 100 кв. м. потребуется оборудование мощностью 10 кВт. За сутки оно потребит 240 кВт электроэнергии, что при средней стоимости электричества в размере 4-4,5 руб./квт приведет к ежедневным расходам в размере примерно 1000 руб. Альтернативой электроагрегатам станут водяные модели.

Обратите внимание, что водяные плинтусные приборы можно запитать от более экономичных твердотопливных или жидкостных котлов – это снизит расходы на генерацию тепла. Для установки водяных плинтусных конвекторов вам потребует прокладка труб. Для установки водяных плинтусных конвекторов вам потребует прокладка труб

Для установки водяных плинтусных конвекторов вам потребует прокладка труб.

Водяной плинтусный конвектор – это классический отопительный прибор для систем водяного отопления. В его конструкции присутствует ребристый радиатор, сквозь который пропущены металлические трубки – через них протекает теплоноситель. По своим габаритам такие приборы могут быть более крупными, чем их электрические собратья, но в продаже присутствуют и очень тонкие модели.

В качестве источника тепла для плинтусных водяных конвекторов отопления выступают газовые, жидкостные, твердотопливные или электрические котлы. Готовая система получается предельно компактной и малозаметной – оборудование размещается прямо над полами и маскируется приятными на вид декоративными панелями-корпусами. Для жилых домов и помещений с дизайнерским ремонтом это будет самый оптимальный вариант.

Конвектор отопления модели Бриз-плинтус

Конвектор отопления «Бриз — плинтус» производства КЗТО представляют собой приборы с оптимальными характеристиками для использования в системе отопления помещений частного дома. Конструкция предусматривает обеспечение естественной конвекции от медно-алюминиевого теплообменника с присоединением к системе с электрическим или газовым нагревателем. Преимущества этой модели плинтусных конвекторов:

тщательно подобранные размеры — при глубине 84 и высоте 320 мм прибор монтируется у стены, не занимая места в комнате;
производитель предлагает выбор размеров от 1 до 6 м в длину;
конвектор не производит шума, при необходимости может использоваться в сочетании с приборами управления — термостатами и клапанами;
мощность подбирается по таблице, исходя из показателей средней теплоотдачи от 590 до 2360 Вт в зависимости от длины.

Важное преимущество модели — это возможность ее установки в небольшое углубление в полу или монтажа непосредственно у стены, без усложнения и необходимости вскрывать пол в помещении. Прибор оборудован стильным современным корпусом с боковыми крышками-заглушками

Цвет конвектора можно выбрать по каталогу. После установки устройство не привлекает к себе внимания и не занимает в помещении лишнего места

Прибор оборудован стильным современным корпусом с боковыми крышками-заглушками. Цвет конвектора можно выбрать по каталогу. После установки устройство не привлекает к себе внимания и не занимает в помещении лишнего места.

Разновидности обогревателей плинтусного типа

У плинтусных обогревателей тепловой поток, который зависит от его размеров и дизайна, может находиться в пределах 150-400 Вт на метр длины. Материал, из которого создан теплообменник, напрямую связан с эффективностью оборудования: если радиатор имеет высокую теплопроводность, соответственно, тем больше он выделит тепла. Длина плинтусного обогревателя зависит от того, какой у него источник энергии: как правило, минимальная его длина составляет полметра.

Обогреватели плинтусного типа бывают:

Водяные. Такие устройства работают с помощью жидкого теплоносителя, который циркулирует по трубе;
Электрические. В этих конвекторах основой является трубчатый электрический нагреватель.

Водяной плинтусный конвектор

По виду материала плинтусные водяные обогреватели различаются на:

Стальные. Такие приборы подразумевают под собой лицевые панели из стали, имеющие наименьший из всего списка коэффициент теплоотдачи. Зато у них есть существенный плюс – доступная цена;
Медные. Чаще всего принадлежат к водяной разновидности. Это одна из самых эффективных моделей: максимальная теплоотдача за счёт свойств материала, несмотря на небольшие габариты, что положительно сказывается на отоплении всего помещения;
Медно-алюминиевые. Такие обогреватели представляют собой нечто среднее между первой и второй разновидностью. Они имеют трубку из меди, по которой циркулирует теплоноситель, и корпус из алюминия.

Электрический обогреватель плинтусного типа

Электроконвектор такого рода внешне имеет определённые сходства с водяным, однако конструкции их разительно отличаются. В основе этой конструкции – низкотемпературная спираль в изоляции из керамики, которая нагревает металлическую трубку, внутри которой она расположена. Совокупность рёбер такой конструкции служит увеличению площади теплоотдачи.

Пластина этой разновидности состоит из двух видов металла, которые различаются по тепловому расширению. При критически высокой температуре она способствует размыканию контура питания, что полностью останавливает нагрев прибора. Это нехитрое приспособление спасает конструкцию от перегрева.

Существует также набор дополнительных функций таких радиаторов, которые отличаются в зависимости от модели:

Регулятор отопления. Разновидностями такой регулировки выступают ступенчатая и плавная;
Термостат. Данная функция позволяет задавать нужный температурный уровень в комнате;
Защищённая от влаги конструкция. Такая функция очень удобна для размещения конвектора, например, в прихожей или зимнем саду, так как опасность залить конвектор водой сведена к минимуму.

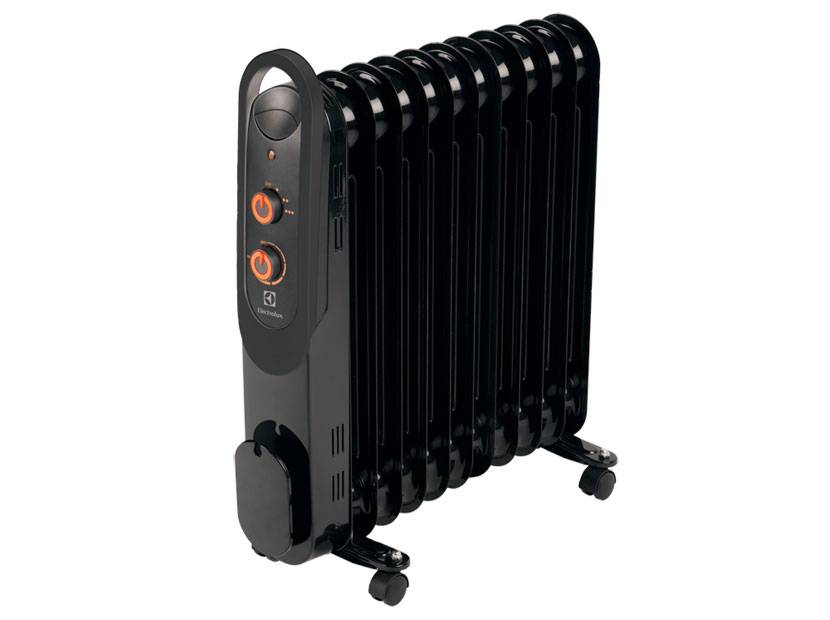

Масляный электроконвектор

В обогревателях масляной разновидности для того, чтобы распределять тепло по поверхности, используется, в отличие от обычных электрических, не теплопроводный металл. В данном случае это масло, которое циркулирует внутри обогревателя. Эта разновидность обеспечивает равномерное нагревание приспособления в течение очень быстрого времени. За счёт этого в приборах снижается максимальная температура, хотя мощность остаётся той же.

Масляные разновидности считаются менее пожароопасными, к тому же, оказывают минимальное влияние на нагревание пылевых частиц, что благоприятно сказывается на микроклимате помещения.

Плинтусный электрический конвектор: плюсы и минусы, особенности монтажа

Для обогрева жилого помещения существует обилие самого разного оборудования. Они отличаются размером, конструкцией, эксплуатационными показателями, ценами и другими характеристиками.

Данная статья посвящена прибору, который не так давно появился на рынке отопительного оборудования — плинтусному электрическому конвектору.

Плинтусный электрический конвектор Techno

Устройство

Современный плинтусный электрический конвектор — это аппарат, в основе функционирования которого лежит принцип конвекции воздушных масс.

Нагревательный элемент, помещенный во внутренней части устройства, нагревает воздух, который поднимается вверх и вытесняет холодный вниз. В результате таких манипуляций воздух в помещении начинает прогреваться.

В сравнении с обычными электрическими конвекторами, которые размещаются на стенах и полах, плинтусный конвектор характеризуется очень компактным размером, красивым внешним видом, удобством конструкции.

Поэтому такой агрегат гармонично впишется в интерьер и позволит сэкономить много места:

Высота подобных устройств варьируется в пределах от 60 до 250 мм, конвекторы можно замаскировать, закрыв их специальными декоративными плинтусами.
Толщина до 100 мм, продаются приборы очень тонкие, которые практически не выделяются от стен.

Энергосберегающие плинтусные электрические конвекторы хорошо применимы в больших просторных помещениях с длинными плинтусами. К тому же их можно размещать на балконах и лоджиях.

Плинтусный конвектор сконструирован из:

пластины из металла, она крепится к стене на расстоянии 1,5 см;
двух труб, предназначенных для нагрева;
соединительных элементов и креплений, которые располагаются в углах помещения;
внешней фасадной части.

Плинтусные электрические конвекторы низкого типа отлично подойдут для частных каркасных домов, а также для офисов, в которых нельзя осуществить подключение к газовой магистрали или оборудовать водяное отопление.

Для того, чтобы определиться с нужным числом плинтусных электроконвекторов для дома, следует соотнести следующие показатели:

площадь помещения;
длина конвектора;
мощность;
климат местности, в которой вы проживаете.

Плинтусный электроконвектор Термия ЭВНА — 0,18/230 П2

Осуществляя выбор самого агрегата, обязательно нужно учитывать параметры:

размер;
мощность прибора;
устройство теплообменника;
присутствует ли электронный термостат, который позволяет поддерживать температурный режим с максимальной точностью;
оборудован ли встроенным стабилизатором электрического напряжения.

Достоинства и недостатки

Плинтусный электрический конвектор Мегадор

Сегодня плинтусные электроконвекторы являются очень популярными. Это обусловлено множеством преимуществ, которыми характеризуются данные агрегаты:

Маленький размер: они миниатюрны и отлично впишутся в любой интерьер.
Безопасны в работе: конструкция приборов защищена от случайных прикосновений, поэтому такие конвекторы можно устанавливать в детских комнатах.
Обеспечивают комфортную температуру воздуха, т.к. воздух прогревается очень быстро и тепло равномерно распределяется по всей комнате.

Однако при наличии явных плюсов, выделяются и некоторые недостатки:

в большинстве своем плинтусные электрические конвекторы дорого стоят;
обладают невысокой мощностью.

Многие модели плинтусных электрических конвекторов сложны в установке, поэтому перед тем как начать монтаж, надо хорошо изучить весь процесс монтажа, а в случае необходимости обратиться, к специалистам.

Чтобы установленный конвектор работал с максимальной продуктивностью и был безопасен в своем функционировании, нужно соблюдать все правила монтажа:

В первую очередь на стене нужно сделать разметку, нагревательный элемент должен находиться на расстоянии от пола — 1 см, затем к стене фиксируется металлическая пластина.
На следующем этапе надо вкрутить держатели для труб и соединить их с общим контуром.
Для блока питания следует отвести отдельную ветку электричества, к которой он будет подключаться.
Устанавливается терморегулятор, к нему впоследствии подключается вся система.
Когда монтаж завершен, обязательно проверьте всю систему.
И на самом заключительном этапе монтируется внешний фасад, который прикрывает всю систему.

В качестве расположения плинтусных электрических конвекторов крайне не рекомендуется выбирать места, близкие к мебели, особенно деревянной. Нагретый воздух негативно сказывается внешнем состоянии таких изделий.

Производители

Рассмотрим наиболее известных российских и украинских производителей электрических конвекторов плинтусного типа.
