Электрическая печь для организации финской сауны

Подключение электропечи в сауне

Дело в том, что каждый владелец сауны должен самостоятельно позаботиться о заземлении приобретенного агрегата. Если вы в электрике не особо разбираетесь, то поручите подключение профессионалам, это стоит того.

Выше уже говорилось о том, что электрокаменки бывают с разным вольтажом. Для тех, которые можно включить в обычную сеть, в проводке ничего не надо менять. А вот для тех, у которых напряжение 380, уже нужно протянуть кабель соответствующего качества и толщины.

Итак, заземление. Контур его лучше делать отдельный для сауны, а не пользоваться контуром распределительного щитка. Это не так уж сложно – в интернете полно информации о том, как самостоятельно сделать контур заземления. Предпочтительнее вести жилу по кабель-каналам.

Помимо этого можно рекомендовать подключение печки в сеть не напрямую, а через устройство, которое обеспечивает отключение электроприбора в том случае, если произошло короткое замыкание или воздух в парилке чрезмерно нагрелся. Такое устройство не понадобится в том случае, если установлен дифференциальный автомат с током утечки 30 мА.

Большинство моделей предоставляют выбор – встроенный или выносной пульт управления. Во втором случае придется позаботиться о подключении еще и пульта. Обычно владельцы ставят его либо у двери, либо в смежном помещении.

ВАЖНО! Пульту нужен автоматический выключатель в распределительном щитке. Загляните в паспорт печи, чтобы узнать токовую нагрузку

В соответствии с ней и подбирается номинал автомата.

Датчики электрических печей позволяют контролировать нагрев и управлять им. Им тоже требуется установка, но все ее пункты должны быть подробно расписаны в инструкции по монтажу вашей печи.

ВАЖНО! Не стоит использовать промежуточные соединения, а также наращивать или скручивать провода датчиков. Отдельный вопрос – какие провода можно использовать для подключения электрокаменки

Если печь рассчитана на 220 вольт, то провода будут трехжильные, если на 380 – пятижильные. Важный вопрос – оболочка таких проводов. Дело в том, что виниловая никак не годится для ваших целей. Правильно использовать проводку с резиновой изоляцией, которая не боится высоких температур

Отдельный вопрос – какие провода можно использовать для подключения электрокаменки. Если печь рассчитана на 220 вольт, то провода будут трехжильные, если на 380 – пятижильные. Важный вопрос – оболочка таких проводов. Дело в том, что виниловая никак не годится для ваших целей. Правильно использовать проводку с резиновой изоляцией, которая не боится высоких температур.

*** Итак, будем считать, что краткий курс будущего владельца электрической каменки завершен. Здоровья вам и приятного отдыха в собственной сауне!

Отечественное производство

Среди российских производителей есть достойные по качеству и цене образцы.

KARINA Optima 2,5

Настенный вариант печи рассчитан на небольшое помещение сауны, до 3 кв м, размеры 600х320х225 мм, вес — 8 кг. Несмотря на небольшие габариты агрегата, его мощность позволяет быстро обогреть сауну. Резервуар печи вмещает от 15 до 50 кг  камней, внизу на панели расположен блок управления для регулировки температуры и времени.

Аппарат используется для русской бани и для сауны. На камни можно лить воду для создания мягкого пара. Корпус и тэны выполнены из нержавеющей стали, что делает их устойчивыми к коррозии. Отзывы о печке положительные, отмечается, что нагрев происходит быстро, занимает мало места.

Цена от 14000 руб. на Ozon.

KARINA Optima 2,5

Достоинства:

• Небольшие габариты;
• Материал нержавейка;
• Быстрый нагрев;
• Экономный расход энергии.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Политех Classic (Кристина)

Московский завод ООО «Политех» занимается разработкой и производством электропечей для саун и бань. Печь серии Кристина — это надежная и безопасная модель, которая прослужит более 20 лет. В конструкции изделия нет тэнов, в качестве нагревателя используется ПЭН (плоский электронагреватель) и низкотемпературная нагревательная лента, которая имеет большую теплоотдачу и «не съедает» кислород.

Печь можно использовать для домашних нужд и для саун, работающих круглые сутки. Каждое изделие проходит проверку на работоспособность и безопасность. Объем обогреваемого помещения — от 4 до 6 куб м, мощность — 4,5 кВт, масса камней — до 20 кг. На каменку можно плескать воду для образования пара. С помощью выносной консоли осуществляется управление, через несколько часов работы пульт отключает питание.

Цена — от 15580 руб. на сайте производителя pechipoli.ru.

Политех Classic (Кристина)

Достоинства:

• Проверенное качество;
• Безопасная эксплуатация;
• Быстрый прогрев;
• Вместительный резервуар для камней.

class=’s-article__points-list’>

Недостатки:

• Пульт управления не входит в комплект;
• Нет камней.

class=’s-article__points-list’>

Karina Люкс 4 в камне горизонтальный

Еще одна интересная модель этого же бренда. Выделяется она необычным дизайном: в качестве наружной обогревающей стороны является панель из натурального камня. Компактный вариант для настенной установки. Панель управления температурой расположена в нижней части.

Монтаж простой, не займет много времени. В комплекте с изделием поставляется панель из минералов: талькохлорит, змеевик, кварцит, жадеит или серпентинит, каждый из них обладает особенными свойствами.

Нагревательный прибор способен прогреть помещение до 5 куб. м, работает от сети 220В.

Цена — от 15800 руб. на teplosvark.ru.

Karina Люкс 4 в камне горизонтальный

Достоинства:

• Выбор камня;
• Компактность;
• Экономичность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Теплодар SteamFit-2 (5,3 кВт)

Печь российского производства, модель «СтимФит» — настенный вариант. В конструкции итальянские ТЭНы изготовленные из сплава с повышенным содержанием хрома, титана, никеля, что позволяет увеличить ресурс нагревательного элемента. Аппарат оборудован парогенератором, который уже через несколько минут после включения наполняет паром помещение. Есть возможность регулировки влажности.

Печь обогревает площадь до 6 кв м, вмещает камней — до 20 кг.

Цена — от 19150 руб. на сайте компании mircli.ru.

Теплодар SteamFit-2 (5,3 кВт

Достоинства:

• Уникальные ТЭНы;
• Регулировка влажности;
• Стильный дизайн;
• Цена.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

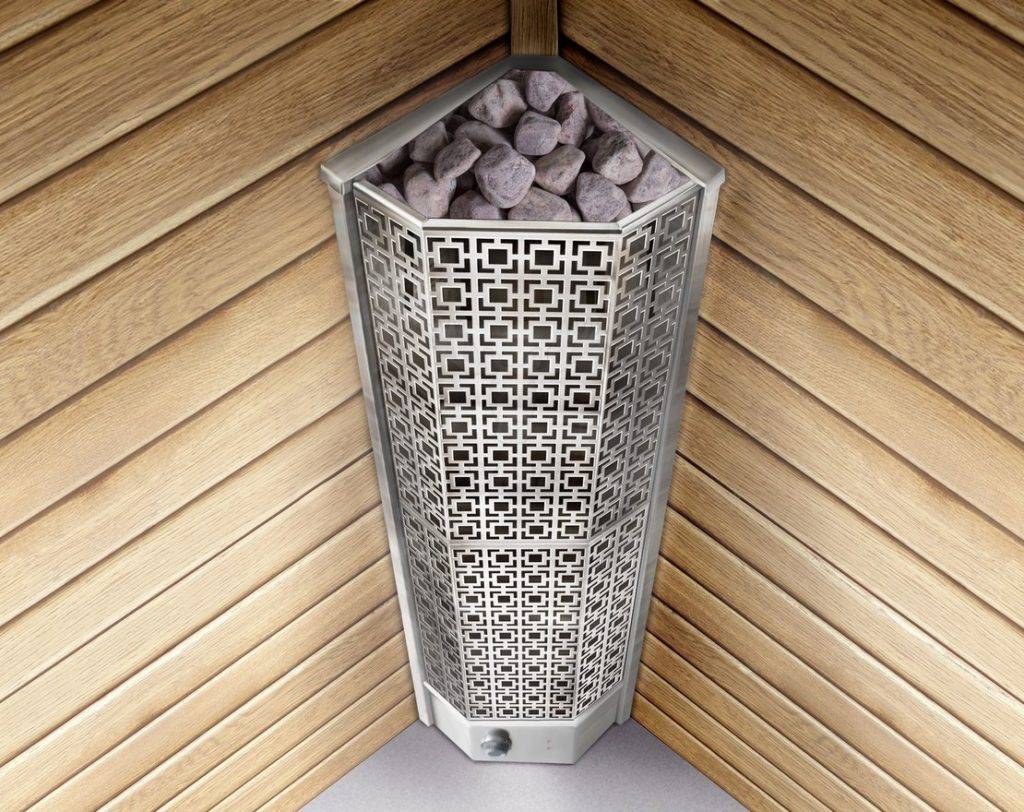

УМТ Дельта ЭКМ

Угловая каменка займет немного места в парной, ее можно использовать для русской парной и сауны. В металлический кожух входит до 80 кг камней, которые равномерно распределены по высоте 1,3 м и вокруг ТЭНа. Нагревательные элементы и внешний корпус выполнены из нержавейки.

Переднюю часть печи закрывает решетка с крупными ячейками — такой дизайн выгодно смотрится в сочетании с деревом сауны. Модель оснащена панелью управления, на которой можно выставлять необходимую температуру (для парилки или сауны). Есть возможность дистанционного управления, но выносной пульт нужно купить дополнительно.

Для печи работа возможна при напряжении сети 220  и 380 V.

Цена — от 23150 руб. на сайте 3d-sauna.ru.

УМТ Дельта ЭКМ

Достоинства:

• Угловая конструкция;
• ТЭНы из нержавейки собственного производства;
• Защита от перегрева;
• Встроенный пульт управления.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Подготовительный этап

Перед тем как начать изготавливать фальшкамин, необходимо продумать его место установки и электроснабжение.

Выбор места

Работы по созданию самодельного электрокамина нужно начинать с выбора места для него, поскольку от этого будет зависеть форма портала. Следует рассмотреть такие варианты:

1. Пристенное расположение: это самый предпочтительный вариант — именно пристенный электрокамин более всего похож на настоящий. Но такая установка возможна только при одном условии: помещение должно быть довольно просторным. В пристенном исполнении электрокамин делают прямоугольным.
2. Угловое: к этому способу прибегают в том случае, если помещение имеет скромные размеры. Угол обычно является наименее востребованной зоной, так что установка здесь фальшкамина почти не сказывается на количестве свободного пространства. Угловой портал будет иметь уже не прямоугольное, а треугольное основание.

   Угловой электрокамин не отнимет у помещения полезной площади

3. Навесной вариант: классическим считается, как известно, напольный камин. Но хорошо смотреться будет навесной вариант при условии, что пространство перед ним хотя бы в нескольких шагах ничем не будет загромождено.
4. Встроенный камин. Такой вариант существенно сэкономит площадь помещения.

   Для маленьких комнат идеально подойдет электрокамин, встроенный в стену

Если проблема дефицита места настолько критична, что ни один из вышеописанных вариантов не подходит, электрокамин можно встроить в перегородку или мебель. Специально для подобных задач выпускаются «ультратонкие» очаги глубиной всего 7 см. Кстати, стоит подумать, возможно, такой почти плоский каминчик удастся сделать и пристенным.

Некоторые пользователи сталкиваются с проблемой: в какое место ни поставь камин, он всё время оказывается впритык к тому или иному предмету мебели — столику, дивану, пуфу и т. д. Выходом из подобной ситуации будет создание настенного камина, расположенного на некоторой высоте. В таком виде своих декоративных качеств он не утратит. При этом на любом расстоянии от стены и даже под самим камином можно будет поставить невысокий предмет интерьера.

Подвесной электрокамин существенно экономит пространство

Электроснабжение

Немаловажный момент: на этапе подготовки следует подумать об электроснабжении очага. Чтобы впечатление от украшения не портилось протянутым через всю комнату проводом удлинителя, рядом с местом установки портала на стене нужно закрепить электророзетку. При этом полезно прислушаться к таким рекомендациям:

1. Не стоит устанавливать розетку так, чтобы она оказалась внутри портала, хоть этот вариант и кажется наиболее удачным с точки зрения эстетики. Фальшкамин, как и любой другой электрический прибор, является потенциально опасным, и пользователь должен иметь возможность в случае чего быстро выдернуть шнур питания.
2. Лучше установить розетку с выключателем. После установки очага в портал штатная кнопка питания, скорее всего, окажется труднодоступной, а постоянно выдёргивать и вставлять вилку в розетку для отключения-включения прибора будет неудобно.

Предлагаем ознакомиться: Узел прохода фановой трубы через кровлю

Тип каменки — открытый и закрытый

Стандартная электропечь предполагает открытый тип каменки. При этом камни располагаются между нагревательными элементами и сверху не закрыты. Такой способ получения пара наиболее прост, но отличается недостатками. Находящиеся сверху камни нагреваются меньше расположенных снизу. В результате получается пар низкого качества.

В закрытой каменке камни прогреваются намного лучше и равномернее. Благодаря этому такая печь выдает хороший мелкодисперсный пар, оптимальный для русской бани. Но здесь есть свои проблемы — для получения качественного пара нужен сильный прогрев достаточно большого количества камней, а значит — высокая мощность электропечи. Но такая электрокаменка плохо подходит для бани небольшого размера.

Поэтому владельцам небольших бань стоит рассмотреть вариант с парообразователем.

Электрокаменки с парогенераторами

Конструкция таких электропечей предполагает автономное образование пара. За счет использования для парогенерации электричества не требуется такой сильный нагрев камней, как в традиционных каменках. Это позволяет сэкономить на потребляемой мощности.

Существуют парогенераторы, которые можно купить и установить отдельно. Если же парообразователь объединен с печью в одном корпусе, то такую конструкцию принято называть термином combi. Обычно модели электрокаменок со встроенным генератором пара имеют в названии это слово.

Технология сборки

Чтобы собрать электрокаменку для сауны своими руками, необходимо выполнить такие действия:

1. Сначала составляют чертеж будущей печи, который зависит от таких данных: площадь печи, необходимая мощность нагрева, максимальные и минимальные габариты, месторасположение. Обычно электропечи делаются небольшими, основное пространство их конструкции — это клеть для камней.
2. Расчет числа ТЭНов для печи. Их количество зависит от мощности будущей конструкции, размеров печи, мощности одного ТЭНа, который будет использоваться.
3. После этого можно приступать к сборке печи для бань. Для этого ТЭНы фиксируются на раме, соединяются перемычками. Лист стали с толщиной в 3 мм используется в качестве основы, к нему крепят остальные детали, используя болты и сварку.
4. Если каркас готов, необходимо сверху уложить камни максимально плотно, между ними почти не должно оставаться зазоров.
5. Далее ставится защитный кожух, который также может изготавливаться из стального листа, как и основная конструкция. Дополнительно можно поставить кирпичную стенку, предусмотрев для этого постройку небольшого постамента под печь.
6. Подключение электропечи выполняется с использованием последовательного, параллельного соединений ТЭНов, обязательно наличие терморегулятора, при помощи которого будет контролироваться нагрев камней. В данном случае рекомендуется использовать поворотные либо барабанные выключатели, сам элемент управления надо расположить таким образом, чтобы он находился в удобном для использования месте. Обычно регулятор ставится в парилке, чтобы можно было, не выходя из нее, самостоятельно устанавливать комфортную температуру в помещении.
7. Последним этапом является проверка работоспособности печи, безопасности и комфорта ее использования.

Предлагаем ознакомиться: Баня под скандинавский стиль

Сегодня для небольших домашних саун лучше всего использовать не массивные кирпичные печи, которые занимают очень много места, а небольшие и компактные, но удобные электрические. Стоимость таких конструкций может быть довольно высокой, но можно сэкономить, поставить электропечь для нагрева камней своими руками. Технология ее изготовления доступная. Это клеть для камней, в которой для нагрева используются ТЭНы.

1. Составляем графические изображения будущей конструкции, определяем размеры помещения, по которым будет определятся размер печи, местонахождение, необходимую мощность. Стандартные электропечи не обладают большими габаритами, они очень компактны.

2. Рассчитываем количество ТЭНов. Их число будет зависеть от требуемой мощности печи, ее габаритов, а также мощности одного используемого электронагревателя.

Схема электрокаменки с ТЭНами

3. Осуществляем саму сборку электрокаменки. ТЭНы закрепляются на раме и с помощью перемычек соединяются. Предварительно подготовленный стальной лист, обладающий толщиной около 3 мм, скрепляем болтами или сваркой.

4. Плотно укладываем каменный наполнитель таким образом, чтобы камни располагались плотно, без щелей и зазоров.

5. Устанавливаем защитный кожух. Он может быть из того же материала, что и основа для печи – стального листа. Также можно осуществить монтаж кирпичной стенки, выполняющей все ту же защитную функцию.

6. Электропечь следует подключать с помощью параллельного и последовательного соединений ТЭНов. Необходимым элементом конструкции является терморегулятор, используя который, вы будете регулировать нагревание камней. Рекомендовано использование барабанных или поворотных переключателей.

7. Завершающий этап – проверка исправности печи, безопасности эксплуатации и способности выполнять все заданные функции.

Очевидно, что на сегодняшний день уместно использовать электрические печи для бань или саун, не обладающих большой площадью. Массивная кирпичная печь слишком громоздка я для небольших помещений. К тому же, для печей, в которых используется дровяное топливо, требуется слишком сложное обслуживание. Так как стоимость электрических конструкций довольно высока, вы можете существенно сэкономить, сделав электропечь самостоятельно.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Как рассчитать мощность печи

Зачастую этот фактор не учитывается. В итоге вы не получаете удовлетворения от парения: то воздух слишком горячий, то камни недостаточно раскалены. По факту можно получить преждевременный износ самой топки или колоссальные затраты на топливо.

Чтобы этого не произошло, воспользуемся этой методикой:

1. сначала требуется выяснить объём парной (перемножаем длину, ширину и высоту помещения);
2. вычисляем площадь поверхностей, через которые тепло утрачивается, суммируем их и умножаем на коэффициент 1,2. Полученный объём добавляем к п.1;
3. ищем теплопотери через само помещение: умножим полученный результат на 1,6 (сауна не утеплена) или на 0,6 (если есть изоляция). Получаем минимальную мощность.

Описание электропечей

За скорость нагрева помещения в значительной степени отвечает число камней, загружаемых в каменку.

Виды

1. Модели, предусматривающим закладку значительной массы камня требуют больше времени для нагрева. Жар, излучаемый ими, получается более равномерным и мягким. На подобные устройства можно лить воду, она испаряется, не достигнув ТЭНов. Атмосфера получается приближенной к классической русской бане. Есть и другой режим работы — «сауна». Для питания таких печей необходим источник питания в 380 В.
2. Электропечи, предназначенные для загрузки малого количества камней быстро прогревают парную. Лить на них воду можно в небольших количествах и нечасто, дождавшись оптимальной температуры нагрева. Такие устройства чаще используются в саунах, поскольку данный режим работы способствует их длительной эксплуатации. Установка возможна даже в квартире, питание — от обычной сети.
3. Печи-термосы. Обладают закрытым типом корпуса с крышкой в верхней части прибора, прикрывающей емкость с нагретыми камнями. При открытой крышке станет тепло уже через несколько минут. Образуемый пар достаточно мелкий и горячий, как в русской бане.
4. Генераторы пара. Идеальны для создания в парилке высокого уровня влажности. Но воздух при этом получается тяжелым для дыхания, потому популярность такого оборудования не слишком высока.
5. Электропечи, оборудованные парообразователем. Имеют отдельную емкость для воды. Также как и парогенераторы, производят очень влажный пар.

Возможно совместное использование электропечи и парогенератора для получения качественного, сухого пара. Для этой цели влажный воздух из парообразователя подают на низ каменки, где он осушается и нагревается до необходимых значений.

Устройство и принцип действия

Конструкция электропечи не отличается особой сложностью.

Ее составляющие:

• корпус из металла с двойными стенками;
• электрические элементы нагрева — ТЭНы или ленточного типа;
• теплоизолирующий материал — экраны из стали, расположенные друг за другом и защищающие стены бани от избыточного нагрева;
• клеть для камней.

От массы и размеров последних зависит скорость нагрева помещения. При использовании тяжелых камней значительного размера баня будет прогрета быстрее.

Каменка печи может быть открытой или закрытой. Первый вариант более популярен, поскольку позволяет не только качественно обогреть парную, но и получить пар оптимальной влажности.

Закрытые печи для бани могут представлять собой закрытую конструкцию вертикального или горизонтального типа, состоящую из:

• нагревательного элемента;
• проводника электрического тока;
• поверхности, отражающей произведенное тепло.

При включении прибора нагревательные элементы начинают производить тепло, от которого камни внутри греются, постепенно увеличивая температуру внутри помещения бани.

ОБРАТИТЕ ВНИМАНИЕ!
Для регулирования уровня влажности поверх камней льют теплую воду, которая превращается в мелкодисперсный пар.

Особенности

1. Для подключения электрокаменки к источнику питания может потребоваться обустройство отдельной линии электропитания. Рекомендуется укладывать провода с большим сечением (4-8 миллиметров), отличающиеся термостойкостью. Заведенный к электросчетчику провод сперва подключается к УЗО, и только после этого прибором можно будет пользоваться.
2. Прогрев помещения на масимальных мощностях может продолжаться от 30 до 120 минут. Временной отрезок зависит от подобранных показателей мощности печи и качества ее теплоизоляции. При достижении необходимого уровня температуры мощность прибора нужно будет уменьшить в 1,5-2 раза. Регулировка может производиться в ручном и автоматическом режимах (при наличии встроенного термостата).
3. Выбирая электрокаменку стоит учесть наличие дополнительных требования, касающихся безопасности. Постоянное поступление воздуха извне увеличит расход электроэнергии. Недостаточное поступление кислорода может стать причиной обморока или общего ухудшения самочувствия. Для предотвращения подобных проблем необходимо оборудовать вентиляционный зазор под дверью, не менее двух сантиметров, или установить в нижней части полотна дефлекторные решетки, через которые будет поступать свежий воздух в парную. Естественная конвекция воздушных масс позволит равномерно распределить тепло в помещении.

Электрическая печь для бани: инструкция по монтажу

Монтаж электрической печи несложен, с покупным изделием всегда поставляется инструкция производителя устройства. Специфика установки заключается в условиях, в которых будет работать электроприбор. Температура и влажность в бане создают опасность поражения электрическим током, поэтому при подключении печи необходимо учитывать множество факторов.

Выбор электропечи для бани

При покупке электрической печи для бани обратите внимание на следующие моменты:

Мощность изделия определяется из условия: 1 кВт печи — на 1 м 3 парилки. При наличии плохо утепленных участков (стеклянных дверей, окон, кафеля) мощность устройства необходимо увеличивать. Каждый квадратный метр таких участков повышает объем парной для расчетов на 1,5 м 3

Поэтому важно хорошо утеплять помещение, в первую очередь — потолок

Требования к проводке для электропечи в бане

Печи для бани электрические 220 В мощностью до 4,5 кВт работают на однофазном токе. Аппараты большой мощности используют трехфазный ток. Можно подключить несколько тэнов параллельно к сети, но при этом троекратно увеличивается сила тока. Поэтому в данном случае правильно подберите сечение электропроводов, рассчитанное на мощность печи.

Для однофазной сети используйте трехжильный кабель, для трехфазной — пятижильный.

Правила размещения электропечи для бани

Электрическую печь рекомендуется устанавливать в ближайшем к входной двери углу. Производители изготавливают угловые электрические печи для русской бани, некоторые модели можно вешать на стену. Современные изделия можно устанавливать посреди парилки, если выполнены все требования по безопасной эксплуатации аппарата.

1. Между горячими поверхностями печи и стенками бани должны оставаться зазоры, указанные в техдокументации устройства. Обычно зазоры равны 50 см.

Особенности монтажа элементов электропечи в бане

Монтаж корпуса печи в бане

В корпусе установлены обогревающие элементы и места их подключения. Есть модели, в которых выделено место для камней, водяного бака или парогенератора.

Монтаж пульта управления для электропечи в баню

При помощи пульта можно устанавливать температурный режим и различные эффекты. Датчики позволяют увидеть изменения в нагреве. В современных электрических печах для бани часто панель управления аппаратом встроена в корпус печи, и настройка устройства выполняется прямо из парной. Дистанционный пульт управления также поставляется с устройством и выполняет дублирующие функции. При монтаже пульта придерживайтесь следующих рекомендаций:

Из-за высокой температуры и влажности в парилке пульт устанавливайте на стене в помещении, в котором поддерживается комнатная температура.

Датчики температуры и влажности электропечи в бане

Датчики подключаются с использованием специальных термостойких кабелей. Провода датчиков должны быть цельными, нельзя для удлинения использовать несколько соединенных между собой кабелей. Они устанавливаются в местах, указанных в инструкции по эксплуатации печи. Обычно датчики устанавливают над печью, полками или над выходом из парилки.

Заземление электропечи в бане

Помещение должно иметь собственный заземляющий контур, к которому подсоединяется печь. Контур закапывается в грунт на стадии строительства бани. Кабель заземления от печи к контуру протягивается через кабель-каналы. При отсутствии контура соедините заземляющий кабель печи с нулевой клеммой на электрощитке.

На этом перечень основных правил установки электрического устройства в бане заканчивается. Выполняя их, вы сможете осуществить монтаж электрической печи для бани своими руками и получить безопасный, удобный в эксплуатации агрегат.

Конструктивные особенности электрокаменок

Электрическая печь для бани и сауны предназначается для обогрева помещений и организации горячего водоснабжения. Конструктивно прибор состоит из следующих элементов:

• двойного корпуса;
• электрических нагревателей;
• тепловой изоляции.

Внутри корпуса установлены нагревательные элементы, а сверху монтируется клеть для нагрева банных камней. От правильного выбора и размещения камней зависит скорость нагрева помещения и качество производимого пара.

Большие и тяжеловесные камни способны поддерживать оптимальную температуру нагрева воздуха длительное время.

Снаружи корпус оснащается металлическими пластинами (толщиной 3,5 мм) для организации технологических вентиляционных зазоров, которые способствуют безопасному охлаждению прибора.

В качестве основных элементов теплоизоляции каменки используются металлические экраны. Они надежно защищают деревянные поверхности от возгорания и перегрева.

В частной бане может быть установлена электрическая печка с закрытой и открытой конструкцией. Все же более востребованными являются открытые электрокаменки, которые обеспечивают быстрый прогрев помещения и выработку чистого пара.

Подобные устройства оснащаются нихромовой проволочной нитью, которая монтируется в подставку и превращается в греющую основу.

Закрытые электрокаменки представлены в горизонтальном и вертикальном исполнении, конструктивно состоят из нагревателя, теплового экрана и шины, проводящей ток.
