Создание строительного пылесоса для дома своими руками

Как сделать мини-воздуходувку

Для очистки небольших участков или предметов (например, системного блока компьютера) можно сделать своими руками электрическую мини-воздуходувку. Основа прибора – двигатель постоянного тока напряжением 12 В, желательно новый (можно приобрести в крупных магазинах или на сайтах). Накопительным элементом выступает аккумулятор от шуруповерта. Прибор компактный, удобно лежит в руке и может свободно использоваться для очистки даже труднодоступных мест.

Пошаговая инструкция по изготовлению с фото:

После этого можно приступить к изготовлению крыльчатки. Последовательность действий такая:

Пневмопылесос своими руками

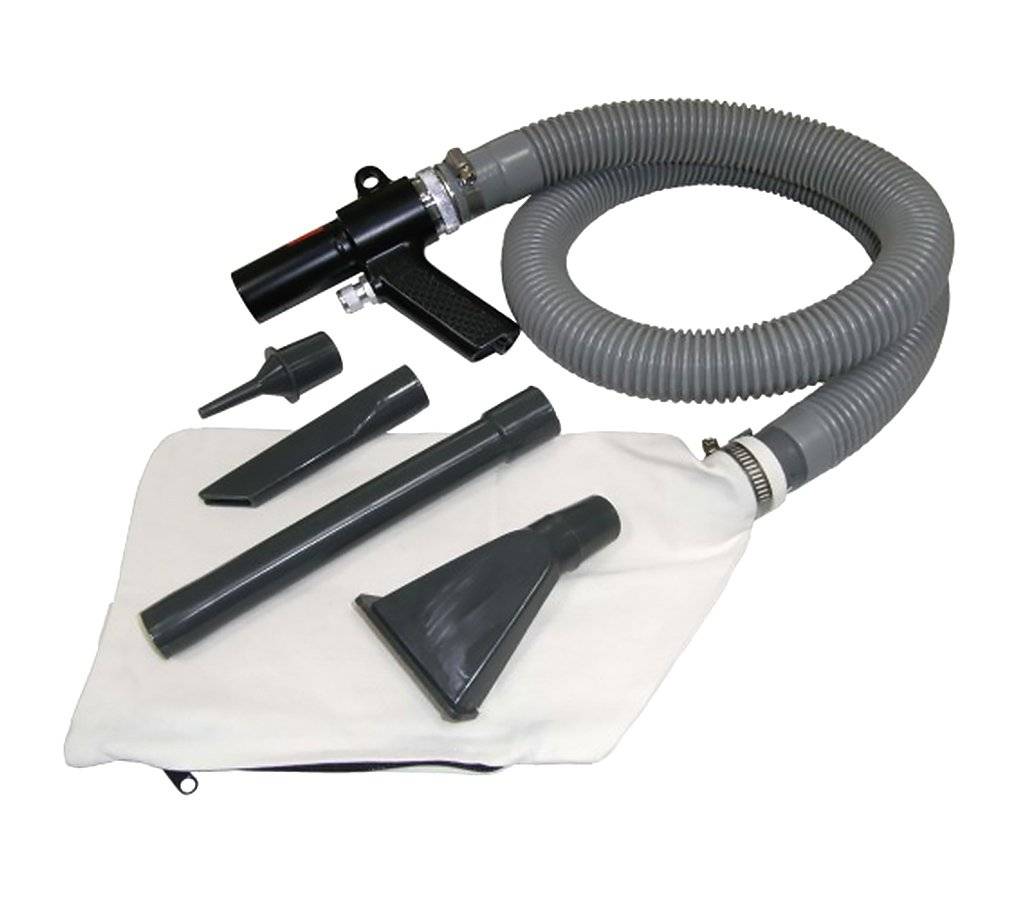

Среди промышленных пылесосов, особой популярностью пользуются пневматические, работа которых обеспечивается сжатым воздухом. Такое устройство способно произвести качественную чистку поверхностей от различного строительного мусора: начиная от бетонной пыли, штукатурки и заканчивая осколками бетона, стружкой металла и прочее. Обычно, строительные пылесосы подобного типа имеют компактные размеры, что позволяет использовать их в самых труднодоступных местах. Однако, стоимость таких устройств оказывается не всем по карману, а потому их часто делают своими руками.

Схема

Для изготовления пневматического мини-пылесоса потребуются такие материалы и инструменты:

1. небольшой отрезок 18–мм медной трубы,
2. тройник с тем же диаметром,
3. пластиковый шланг длиной 15–20 см,
4. пластиковая бутылку в качестве компактного мусоросборника,
5. кусок натурального материала, который выступит в роли фильтра,
6. ножницы и нож,
7. степлер,
8. патрубок с наружной резьбой и болт.

Процесс сборки проводится следующим образом:

1. С одной стороны тройника вставляют отрезок трубы, с другой — патрубок с наружной резьбой. Все части спаивают.
2. В крышке бутылки просверливается отверстие, в которое вставляют патрубок и закрепляют болтом. Саму крышку крепко закручивают на горлышке бутылки.
3. С помощью ножа и ножниц, дно бутылки вырезают по кругу.
4. Снизу, бутылку укорачивают на 3–4 см.
5. Далее из материала вырезают круг, диаметр которого на 4–5 см больше дня бутылки, и накидывается на нижнюю часть бутылки, закрепляя его частью, которая была образована при укорачивании.
6. Дополнительно, фильтр фиксируют степлером.
7. К боковому отводу переходника присоединяют шланг, а к нижнему — воздушный пневматический пистолет, который крепится с помощью изоленты.

Принцип работы строительного пылесоса

• В первую очередь, необходим пылесборник, который мы получим от переделки от старого. Сначала открутите колеса от основания и плотно заклейте скотчем все получившиеся проймы.

• Как изготовить с минимальными затратами ручной пылесос? Для этого потребуется:

• небольшой моторчик;

пластиковая бутылка;

выключатель с проводом;
батарейки;
гибкий шланг.

Для начала определитесь с функциями, которые требуются. Если нужен ручной, то подойдет электромоторчик и батарейка. Для более мощного варианта, используйте прочные детали и материалы.

Итак, как же получить пылесос из пластиковой бутылки?

В интернете существует много различных видео инструкций. Рассмотрим пошаговое руководство по сборке:

1. Отрезаем от пластиковой бутылки горлышко, там где оно начинает расширяться. Отрезанный фрагмент должен плотно соединятся с емкостью.
2. Затем от среза надо отрезаем лишнее. В оставшейся части будет размещаться сам пылесборник и электромоторчик.
3. Вентилятор изготавливаем из подручных материалов, жестяной банки или дна. Размеры вентилятор должны быть совместимы с внутренним диаметром бутылки. На вырезанном круге под вентилятор, отмечаем 8 равных долей и надрезаем их. Полученные лопасти сгибаются под углом. В центре круга делаем маленькую дырку под моторчик, и плотно присоединяем его.
4. Ко дну бутылки крепим электромотор с вентилятором.
5. К мотору подключите провод с выключателем и выбранный источник питания.
6. Следующим шагом делаем фильтр. Фильтр делается из мелкой сеточки, натянутой на проволоку, имеющую форму круга. Он должен крепко вставляться в конструкцию, иначе придется дополнительно крепить его.
7. Присоединение шланга. В отрезанное горлышко вставляем шланг и закрепляем скотчем или лейкопластырем.
8. Насадки можно взять из маленьких сменных насадок обычного пылесоса.

Триммер

Помимо пылесоса, бытовая воздуходувка может быть собрана своими руками и на основе других приспособлений. Наглядным примером выступает триммер.

Триммер — это разновидность газонокосилки, которая довольно часто встречается в садовом хозяйстве.

Самодельная воздуходувка, собираемая своими руками из триммера, будет представлять собой насадку в корпусе, на которой устанавливается вентилятор. Такая конструкция фиксируется на штангу триммера, после чего заводится двигатель и устройство вступает в работу.

Подобные воздуходувки дают возможность очистить территорию около дома, садовые дорожки и не только.

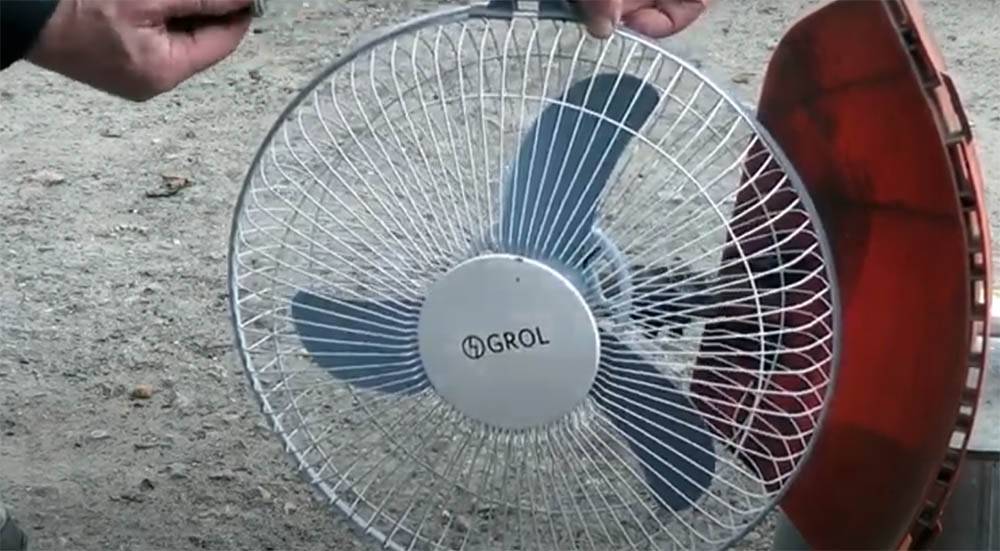

Подготовьте ненужный напольный вентилятор, а также садовый триммер.

Далее последовательность следующая:

• разберите конструкцию вентилятора;

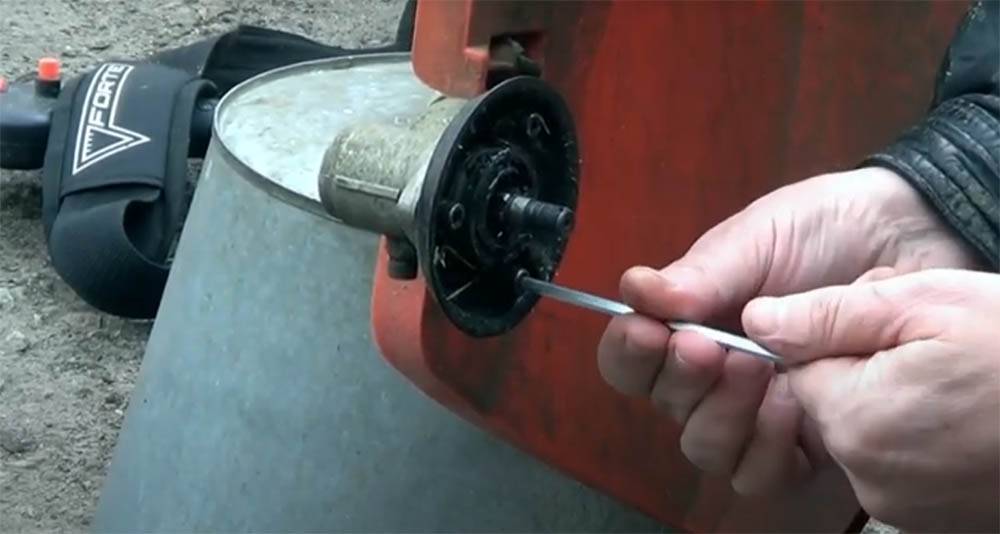

• мотор от триммера разберите частично, открутив крепления внутреннего кольца-крышки;
• снятое кольцо приложите к задней решётке от вентилятора, сделайте разметку и просверлите отверстия для их соединения;
• заднюю защитную решётку от вентилятора установите на триммер, не используя уже ранее снятое с двигателя триммера кольцо-крышку;
• решётка вентилятора как бы заменяет её и встаёт на место этого элемента;
• по намеченным отверстиям закрепите решётку, используя штатные крепежи от двигателя триммера, открученные ранее;

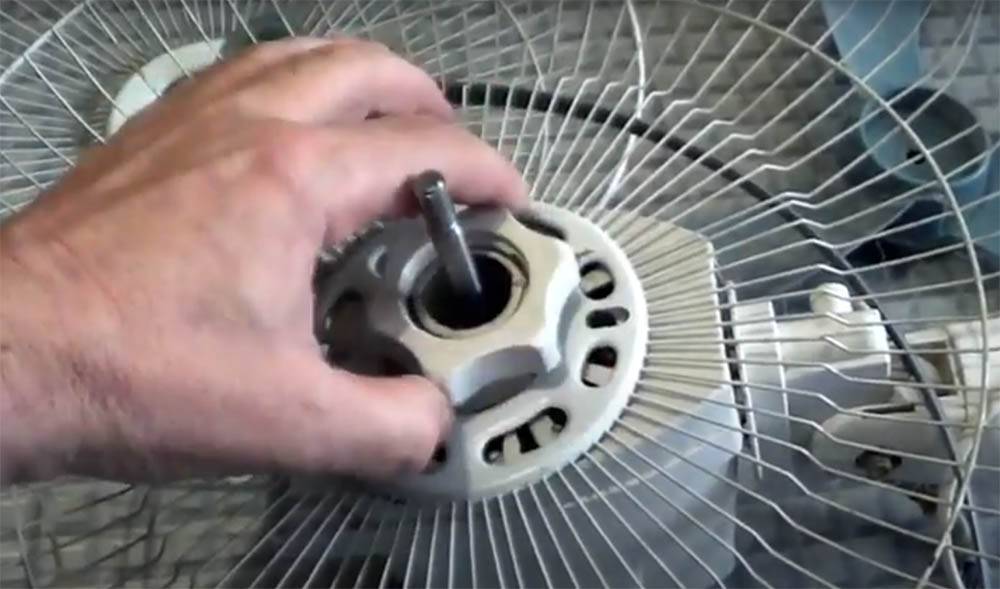

• выполните отверстие по центру, чтобы болтом закрепить крыльчатку от вентилятора;
• закрепите переднюю решётку;
• соедините устройство с триммером.

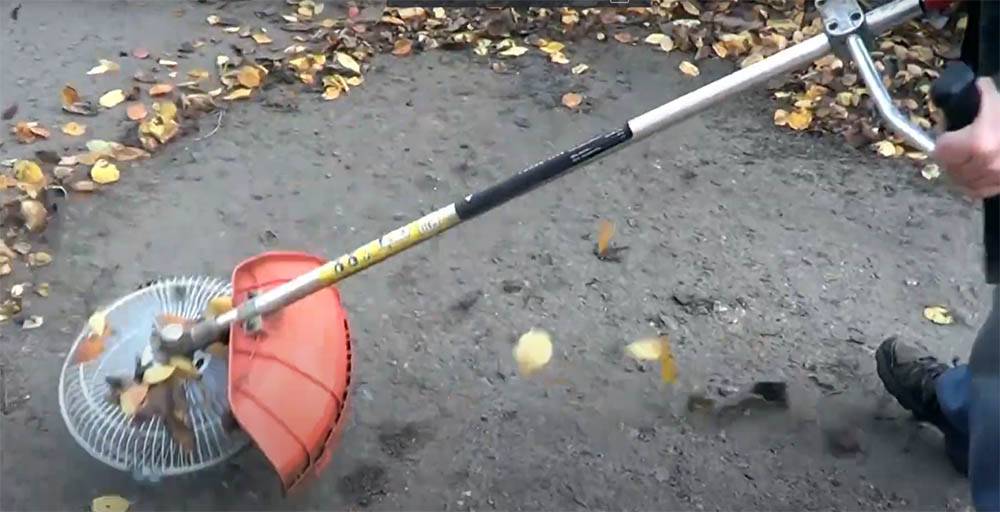

По сути, у вас получается газонокосилка с вентилятором на конце. Лёгкость пластиковой конструкции позволяет без особых нагрузок на спину и руки работать такой воздуходувкой на территории.

Несмотря на то, что устройство работает на основе крыльчатки от вентилятора, его характеристик должно вполне хватить для уборки садовых дорожек, придомовых территорий и так далее.

Важное преимущество заключается в отсутствии вмешательства в конструкцию и целостность самого двигателя и триммера. Это позволяет снять вентилятор, вернуть на место заменённый элемент конструкции, вместо которого была установлена задняя решётка от вентилятора, и получить вновь полноценный и работающий триммер

Конечно, на разборку и сборку будет уходить определённое время. Но всё равно за 5-10 минут газонокосилка превращается в воздуходувку и наоборот. Два устройства в одном дают возможность одним приспособлением проводить совершенно разные виды работ.

Пылесос-циклон для мастерской

Еще один вариант строительного пылесоса, но с усложненной конструкцией. Эта замена покупной промышленной модели изготавливается из старого пылесоса, пластиковой емкости и циклонного фильтра.

Особенность кроется внутри конструкции – это металлический кожух для защиты фильтра.

Стоимость самоделки определяется тратами на отдельные детали. Старый, но действующий, бытовой пылесос нашелся в кладовке, пластиковый бак приобретен за 500 руб., фильтр для автомобиля «Газель» – 180 руб. Несложно подсчитать общую стоимость.

О том, как сделать циклон для пылесоса, вы узнаете из предложенной нами статьи. В ней детально описан процесс сборки.

Источник

Сбор агрегата из подручных материалов

Если под рукой есть необходимые материалы, можно самостоятельно собрать ручной пылесос. Ниже будет приведено пошаговое руководство по изготовлению небольшого мобильного аппарата для сбора мелкого строительного мусора.

Материалы

Для изготовления устройства потребуются такие комплектующие:

• небольшой электромотор;
• пластиковая бутылка;
• кабель с выключателем;
• элементы питания;
• флакон от дезодоранта;
• канцелярские кнопки;
• стяжка;
• капроновая сетка;
• гофрированный шланг.

Этих деталей достаточно для компактного переносного устройства по сбору крошек и мелкого мусора. Если нужен более мощный прибор, комплектующие должны быть гораздо серьезнее.

Корпус

Начинать сборку нужно с таких действий. Найти на пластиковой бутылке место, где горлышко начинает расширяться, и отрезать эту часть. От оставшегося корпуса отрезать примерно половину и убедиться, что часть с горлышком плотно вставляется внутрь.

Крыльчатка

Следующий шаг – изготовление крыльчатки для мотора. Для этого потребуется пустой металлический флакон из-под дезодоранта или освежителя воздуха

В нем необходимо осторожно отпилить дно и верхушку, а затем разрезать вдоль и выпрямить. Получится лист металла

Теперь нужно замерить диаметр части бутылки с дном, отметить его на заготовке, выделить центр и с помощью циркуля начертить окружность. Ее делят на 8 одинаковых секторов, после чего в центре шилом проделывают отверстие для крепления мотора.

Далее окружность следует вырезать, после чего по каждой линии начерченных секторов делается разрез, примерно на четверть радиуса не доходящий до отверстия в центре. После этого каждый сектор выгибается под небольшим углом, образуя, таким образом, крыльчатку для мотора.

Двигатель

Теперь берется маленький 12-вольтовый двигатель. На его вал надевается крыльчатка и крепится термоклеем. Затем в нижней части бутылки проделываются несколько отверстий для выхода воздуха, а в крышке — дырочка для вывода провода. Далее крышка с помощью термоклея крепится к тыльной стороне мотора, а затем двигатель приклеивается ко дну бутылки. Провода при этом выводятся наружу через ранее проделанные отверстия для отвода воздушного потока.

Воздушный фильтр

Следующий шаг – изготовление ограничителя для воздушного фильтра. Для этого используются канцелярские кнопки. Их устанавливают по окружности острием внутрь в нижнюю часть бутылки. Делать это нужно на достаточном удалении от крыльчатки таким образом, чтобы будущий фильтр ложился на острие кнопок и не проваливался вниз.

Для изготовления фильтра потребуется стяжка и мелкая капроновая сетка. Из стяжки формируется окружность по диаметру бутылки, затем ее приклеивают к сетке и вырезают. Фильтр устанавливают на канцелярские кнопки, после чего надевают верхнюю часть бутылки.

Шланг

Шланг с насадкой для забора мусора делается из небольшого куска гофрированной трубки диаметром чуть меньше горлышка бутылки и пустого пластмассового тюбика из-под клея ПВА или аналогичного. Для этого на гофру наматывают уплотнитель и крепко вставляют в горлышко так, чтобы часть трубки попала внутрь корпуса. Тюбик разрезается на две части, после чего верхняя обрезается так, чтобы получился небольшой совок. При этом носик тюбика не обрезают — он будет вставлен в трубку и закреплен.

Ручка и ножки

Ручку пылесоса можно сделать из еще одного куска гофрированной трубки. Она в виде дуги приклеивается к корпусу бутылки. Ножки пылесоса делают из крышек от пустых бутылок, приклеивая их к нижней части корпуса устройства. На этом все – аппарат готов. Теперь его можно подключить к элементу питания и использовать для сбора мелкого мусора и пыли.

Правила выбора

Разыскивая промышленный пылесос, мастера предъявляют к нему определенные критерии. У каждого они свои, но есть и несколько общих аспектов, которыми мы готовы поделиться с вами.

В первую очередь – правильное место покупки. Технику для борьбы с пылью и строительным мусором лучше приобретать в специализированном магазине или отделе супермаркета. Только там есть гарантия покупки качественных приборов. На рынке существует опасность получения контрафактного оборудования либо же самодельных агрегатов без должных гарантийных документов.

Следующим критерием является класс загрязнений, на который рассчитан прибор. Всего их 4 – L, M, H, ATEX. Нижайший класс L пригодится для уборки легкого мусора и пыли. Для бетонных и других безвредных отходов нужны фильтры класса M.

С водяным фильтром

Строительные пылесосы, оснащённые аквафильтром, относятся к востребованным моделям за счёт их способности не только тщательно очищать поверхности, но и воздух в помещении

Это особенно важно при выполнении пыльных работ

Схема

Существует несколько основных вариантов, с помощью которых можно самостоятельно смастерить аквафильтр для уже имеющегося пылесоса. При этом, рекомендуется опираться на предварительно выполненные чертежи:

Приступая к конструированию аквафильтра, следует заранее подготовить необходимые материалы и инструменты:

1. пластиковое ведро на 10 л с крышкой,
2. переходники сантехнические – 2 шт.,
3. фитинг – 1 шт.,
4. панель ПВХ.

На первом этапе с боку ведра вырезают два отверстия, диаметр которых равен диаметру переходников. В одно из отверстий вставляют фитинг с трубой таким образом, чтобы конец переходника лишь на 2-3 см не доставал до дна. Именно к нему будет подключаться шланг от пылесоса. Сверху выставляется круг панели ПВХ, вырезанный по размерам ведра и оснащённый двумя отверстиями — под переходник и для выхода чистого воздуха. Во второе отверстие вставляется патрубок и к нему присоединяется выходной шланг (если его диаметр будет несколько меньше, край можно обмотать изолентой). Зазоры между переходниками и ведром обрабатывают герметиком, а в ёмкость заливается 2,5 л воды. Вся конструкция закрывается крышкой.

Виды строительных пылесосов и их назначение

Мы рассмотрим две классификации строительных пылесосов: по предназначению и объему бака.

Различие строительных пылесосов по предназначению

• Для сухой уборки. Наиболее простой вариант, который способен справиться с пылью и сухим мусором. Они отличаются от обыкновенных домашних пылесосов только мощностью и улучшенной системой фильтрации.
• Для сухой и влажной уборки. Эта подкатегория строительных пылесосов способна собирать жидкости. Модели такого инструмента обладают повышенной надежностью и защитой от влаги.
• Для уборки пожаро- и взрывоопасных веществ. Это дорогие агрегаты, которые нужны на определенных направлениях предприятий. Они могут убирать органические отходы, металлический порошок, угольную пыль и пр. Такие модели обладают бесщеточным двигателем, в котором значительно понижен шанс возникновения искры.
• Для уборки горячего мусора. Используются для сбора разогретой металлической стружки и т. п.

По объему бака

• Если вам нужно убирать во время ремонта в квартире или доме, а площадь уборки небольшая, то подойдет пылесос с баком объемом до 30 литров.
• В случае уборки на производстве или строительной площадке небольшого бака может не хватить. Если нужно убирать большую площадь, то лучше взять пылесос с объемом бака от 30 до 70 литров.

Различие воздуходувок по типу двигателя

Основным рабочим элементом воздуходувки является вентилятор. Чтобы он вращался, внутри корпуса агрегата установлен мотор.

Электрические модели

Небольшой мощностью обладают воздуходувки, имеющие электрический двигатель. Работают они практически бесшумно, характеризуются легким весом и малыми размерами. Подключение происходит переноской к розетке, но существуют и аккумуляторные модели. Электрические воздуходувки предназначены для обработки небольших площадей.

Бензиновые модели

Воздуходувки с бензиновым двигателем довольно мощные. Часто они имеют функцию мульчирования. Такие агрегаты характеризуются большой производительностью и предназначены для обработки больших площадей.

Модели без двигателя

Существуют воздуходувки без двигателя. Они являются насадками к другой технике. Возьмем, к примеру, воздуходувку для триммера. Эта насадка состоит из корпуса, внутри которого стоит вентилятор. Подсоединяют ее к штанге триммера вместо рабочей головки. Предназначена такая воздуходувка для сдувания мелкого мусора с садовых дорожек.

Важно! Аналогичные насадки используются для бензокосы. Умельцы приспосабливают их к любой другой технике, где имеется двигатель

Основные конструктивные элементы строительного пылесоса

Схема вихревой камеры промышленного пылесоса.

Прежде чем приступить к изготовлению самодельного промышленного пылесоса, следует изучить конструктивные особенности этой разновидности вспомогательного строительного оборудования.

Промышленные строительные пылесосы являются мощными устройствами, которые имеют достаточно большую массу. Использование мощного оборудования позволяет удлинить срок его безотказной службы, но чем выше мощность электропривода оборудования, тем больше его масса. Поэтому модели промышленного производства изготавливаются на платформах, имеющих небольшие колесики, для облегчения перемещения и использования устройства.

Бак для сбора мусорных отходов должен быть сделан из прочного конструктивного материала. Для этой цели лучше всего подходит нержавеющая сталь, имеющая на поверхности антибактериальное покрытие. В конструкции агрегата обязательно должны присутствовать фильтрующий компонент и автоматическая сигнализация о наполнении мусорного бака.

Для продолжительной непрерывной работы агрегаты промышленного производства оборудуются специальной системой охлаждения. Эта система позволяет избежать перегрева устройства в процессе его работы. Дополнительно такие агрегаты снабжаются системой снижения шума в процессе функционирования. Производители комплектуют их дополнительными запасными емкостями для сбора мусора.

Пылесос своими руками для гаража

У многих автолюбителей и не только, есть гараж, который периодически нуждается в уборке. Бытовой пылесос в таких случаях не всегда может справится с количеством мусора, а приобретение специального строительного пылесоса — удовольствие не из дешёвых. В этом случае соорудить пылесос для гаража можно своими руками.

Схема

Выполняется самодельный пылесос из двух вёдер (можно использовать обычные тонкостенные ёмкости из-под краски). Внутри каждого ведра устанавливают предохранительное кольцо, которое будет препятствовать их сжатию под воздействием вакуума. Кольца могут быть выполнены из фанеры, толщиной 12–15 мм. При этом их диаметр должен соответствовать размерам ёмкостей, а ширина составлять около 10 мм.

Крышку нижнего ведра прикручивают ко дну верхнему, не забыв предварительно нанести между ними слой силикона. Затем просверливают отверстие, диаметром от 40 до 70 мм.

В стенке нижней ёмкости проделывают отверстие под шланг. При этом, воздушный поток должен быть направлен вдоль стенки, что даст возможность сработать циклонному эффекту. На второй крышке размечают и вырезают отверстие под турбину. Расположение турбины должно быть смещено несколько в сторону. Это объясняется размещением фильтра — он закрепляется шпилькой, которая находится именно по центру. Двигатель можно использовать любой, в том числе от старого бытового пылесоса. Обычно, это турбины из “Бурана”, который имел широкую популярность в своё время и его можно было найти практически в любом доме. Прикрепляют его к крышке с помощью хомута из проволоки (поскольку прикрутить возможности нет), а также не забывают о слое силикона для герметизации.

Фильтр также ставят любой. В случае с 25-литровыми вёдрами из-под краски, оптимальным вариантом станет фильтр, чей диаметр не превышает 250 мм и длинной до 430 мм. В качестве крышки моторного отсека могут выступить ведро небольшого размера. Кнопкой включения — обычный выключатель света. Также потребуется основание, на котором будет установлено самодельное устройство. Им может стать фанерная опора на колёсах.

Строительный пылесос из старого бытового

Если постоянно имеешь дело с техникой, становятся понятными особенности конструкции и принципы работы.

И при необходимости уже не будешь тратить деньги на брендовый строительный пылесос, а за пару вечеров смастеришь устройство, по характеристикам не уступающее раскрученному «уборщику».

Так поступил и автор строительной модели, работающей на основе вышедшего из строя пылесоса «Вихрь». Предлагаем познакомиться с процессом изготовления строительного пылесоса.

При изготовлении самоделки следует учесть особенности помещения и некоторые нюансы подборки и крепления отдельных элементов конструкции. Далее приведены полезные рекомендации для сборки пылесоса.

Что понадобится для переделки?

Буквально все изделия, участвующие в модернизации, уже были использованы, следовательно, не требуют затрат на приобретение. Если каких-то деталей не нашлось под рукой, их можно купить за копейки на интернет-площадке распродаж или найти на свалке.

Правда рекомендуется все-таки использовать новый фильтр – для качественной работы пылесоса, а также прикупить некоторые мелочи: розетку, детали для электроплаты, провода, крепежные элементы.

Общие расходы на закупку новых деталей составили 800 руб., причем самым дорогим элементом оказалась розетка – 350 руб. Детали для платы обошлись в 250 руб., фильтр – 200 руб.

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

1. Создание фиксирующего кольца и фигурной вставки
2. Установка фиксирующего кольца
3. Установка бокового патрубка
4. Установка верхнего ввода
5. Установка фигурной вставки
6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра

Обратите внимание, что верхней частью малого ведра теперь стало его дно

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

1. Верхний патрубок – к бытовому пылесосу
2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Эффективность самодельного по сравнению с аналогами из магазина

Самодельные устройства нельзя сравнивать с профессиональными. Они отличаются по таким параметрам:

• мощность двигателя и всасывания;
• параметры шума;
• объем емкости для сбора мусора;
• очищение воздуха;
• дополнительные функции;
• прочность корпуса.

При этом простой самодельный пылесос без труда очистит помещение от мелкой стружки и строительный пыли. Домашние устройства имеют меньшие размеры. Они помогают освободить пол и стены от пыли. Однако они не имеют функции очищения воздуха.

Изготовление строительного пылесоса имеет целый ряд особенностей. Чтобы получить качественную и надежную конструкцию, стоит продумать ее до мелочей и подготовить все необходимое.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Читать также: Угол подъема резьбы равен

Материалы

• ПВХ Канализационная труба ø 100 мм;
• ПВХ труба ø 40 мм;
• шланг;
• заклёпки;
• клеевой стержень;
• фиксирующие кольца – хомуты;
• две 2-х литровые бутылки;
• 5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
4. Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
7. В центре каждого круга вырезают отверстие ø 40 мм.
8. Полученные диски разрезают пополам.
9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
14. В нижнюю пробку ввинчивают бутылку – накопитель.
15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Вторая вариация создания самодельного СП

В данной вариации подразумевается применение двух основополагающих элементов:

1. Бытовой модификации пылесоса.
2. Фильтра типа «Циклон».

Чтобы сконструировать данную модификацию, необходимо запастись необходимыми материалами и инструментарием. Список ключевых составляющих таков:

1. Указанные выше основополагающие элементы.
2. Ведро. Требования: объем – 20 л, к ведру обязательна крышка.
3. Два уголка ПП. Один на 45°, второй – на 90°.
4. Трубка. Ее требующиеся параметры: длина – 100 см, диаметр – 4,5 см.

Далее наступает конструкционный процесс. Он включает в себя следующие стадии:

1. В крышке ведра необходимо сделать отверстие под второй уголок (90°). Он монтируется в этот участок.
2. Образовавшийся стыковой участок обязательно герметизируется.  Необходимы клей и строительный пистолет.
3. В стенке сбоку делается отверстие под первый уголок (45°).
4. Также необходима герметизация, как в п. 2.
5. Применяется гофра, ее требуется присоединить к уголку. Гофра должна разместиться очень плотно, тогда необходимость в герметизации отпадает. Часто задействуют гофру от кухонного сифона (он имеется во многих раковинах). Использование именно подобной гофры обеспечит легкое надевание ее узкого окончания на обозначенную трубку (диаметром 4,5 см). А ее второе окончание без проблем размещается в пылесосном отверстии.
6. Требуется увеличить срок службы фильтра: для его покрытия необходимо применить капроновую ткань.

Сборка стружккоотсоса

Последовательность сборки стружкоотсоса определяется на основании составленной схемы. Обычно первым собирают циклон. В готовый корпус устанавливают собранную своими руками крыльчатку. Далее в отверстия (входное и выходное) вставляют патрубки. Они должны быть надёжно закреплены. Это позволит избежать самопроизвольного отсоединения во время работы. Перед выходным патрубком устанавливают фильтр. Он может быть изготовлен самостоятельно. В отдельных самодельных конструкциях применяют автомобильные фильтры.

После завершения сборки подключают пылесос или проверяют качество контактов на двигателе и элементах коммутации (выключателе, устройств защиты и аварийного выключения, если они установлены).

Этапы работы

Бытовой пылесос Многим не понятно, как собрать пылесос из бытовой модели. На самом деле подойдет практически любая модификация мощностью от 300 кВт. Подбирается устройство циклонного типа. Чаще всего применяется продукция компании Samsung, Bosch. Необходимо перед началом работ убедиться в прочности камеры и разобраться в конструкции.

Совет! Контейнер должен легко сниматься, учитывается количество фильтров.

Пылесос для гаража своими руками разрешается создать без кожуха, поскольку уровень шума не имеет значения. Рассматривая установки для частной мастерской, стоит позаботиться о защите слухового органа. При рассмотрении бытовых моделей пылесосов мотор является слабым местом.

По параметрам оборотов, предельному напряжению они несравнимы со строительными аналогами. Также есть ещё одна проблема, связанная с загрязнениями элементов. Чтобы собирать бетонную пыль, придётся изолировать узлы пылесоса.

Особенности выбора

Если для вас кажется, что сделать стружкоотсос самому будет сложно, можно выбирать из существующих моделей

При выборе пылесоса для удаления опилок и стружек в первую очередь важно определиться с тем, какого типа загрязнения вы будете удалять. Если обычно ведут работы по металлу, то потребуется подумать о  покупке или даже создании мощного устройства стационарного типа

А вот в качестве столярного пылесоса, который будет убирать древесную пыль и стружку, обычно используют небольшого размера передвижные агрегаты с длинными гибкими шлангами. В большом количестве случаев в конструкциях ручного инструмента для древесной обработки уже предусмотрены патрубки для того, чтобы подключить отсасывающий шланг со стандартным размером 3.4 см, а это в точности соответствует размер шланга пылесоса бытового назначения.

Пошаговая инструкция

Итак, как сделать пылесос из бутылки? Для этого нужно четко представлять, как выглядит устройство прибора и как он работает. Берём пластиковую бутылку неправильной формы и отрезаем от неё горлышко в том месте, где оно расширяется. У нас должно получиться что-то вроде крышки, которую можно плотно вставить обратно.

Затем от среза горлышка отмеряем лишнюю часть и отрезаем её с таким расчётом, чтобы оставшегося объёма хватило под пылесборник и размещение мотора.

Для изготовления вентилятора нам подойдет любой кусок мягкого металла подходящего размера. Это может быть донышко банки, жестяная крышка или что-то, что можно легко разрезать ножницами, а затем изогнуть. Идеально, если нам повезёт найти уже готовый пропеллер от какой-нибудь игрушки.

Вырезаем из жестянки круг и размечаем его на восемь равных частей. Далее по линиям разметки делаем надрезы ножницами, оставляя около 5-10 мм до центра окружности.

В центре проделываем отверстие под ротор моторчика, а лопасти крыльчатки слегка сгибаем под углом так, чтобы они всасывали воздух во время вращения, а не наоборот.

Скрепляем вместе вентилятор и ротор электромотора термоклеем или иным способом, стараясь не допускать при этом перекосов в соединении.

В донышке проделываем отверстия для выхода воздушного потока, просто срезав выступающие края донышка канцелярским ножом.

Затем нужно к внутренней стороне донышка прикрепить электромотор. Для этого нам пригодится любая пластмассовая крышка. Главное, чтобы её размер примерно совпадал с размерами моторчика.

Это нужно, чтобы надёжно приклеить электромотор к донышку бутылки с помощью термоклея.

сделать фильтр

Если изготовленный фильтр плотно вставляется в наш самодельный пылесос без дополнительных креплений, то можно всё так и оставить. В противном случае нужно закрепить его на держателях, в качестве которых можно использовать канцелярские кнопки. Последние нужно воткнуть в бутылку по окружности в месте крепления фильтра и обмотать их снаружи клейкой лентой.

Для изготовления шланга мы используем трубку диаметром чуть меньше горлышка бутылки. На конец трубки можно намотать несколько слоёв медицинского пластыря, чтобы трубка плотно входила в горлышко и не выскальзывала из него.

Всасывающие насадки можно изготовить из чего угодно: из шариковой ручки, трубки от капельницы, шприца, пластмассового флакона – в зависимости от их назначения. Можно даже использовать маленькие сменные насадки от настоящего пылесоса, если они подойдут.

Теперь останется только решить вопрос с питанием электромотора, а именно: подсоединить к нему проводами выключатель и источник питания, в качестве которого могут служить батарейки, аккумулятор или сетевой адаптер.

После этого наш самодельный пылесос готов к использованию!
