Особенности подключения терморегулятора к инфракрасному обогревателю

Подключение терморегулятора к инфракрасному обогревателю

Для качественной и продолжительной работы различных электроустройств, необходимо не только правильно осуществить их выбор, но и произвести правильное подключение.

Особенности подключения:

  • Не устанавливайте регулятор близко к обогревателю;
  • Недопустима установка в помещении со сквозняком;
  • Монтаж устройства в области инфракрасного излучения от элементов нагревательного устройства запрещен.

В первую очередь, при осуществлении электромонтажных работ, необходимо ознакомиться с инструкцией, в которой подробно расписано какие проводники лучше использовать для подключения и схемы.

Стоит отметить, что подключить устройство для нагрева воздуха в помещении и терморегулятор, лучше всего при помощи отдельного кабеля, который запитывается непосредственно в распределительном щитке.

Монтаж устройства в области инфракрасного излучения от элементов нагревательного устройства запрещен

Схема подключения выглядит следующим образом. Фазный и нулевой проводники питающего кабеля, подключаются к клеммам с маркировкой (L – фаза, N – ноль). Провод, идущий от терморегулятора к устройству, подключается к клеммам с маркировкой (L – 1 и N – 1).

При подключении обогревателя, важно правильно подключить заземляющий проводник, который подключается непосредственно к нагревателю. Правилами ПУЭ прописано, что недопустим разрыв заземляющей цепи

Поэтому, заземляющие провода устройства и питающего кабеля, соединяются специальным клеммником.

Варианты подключения

  1. К системе тёплого пола;
  2. К ТЭНу;
  3. К обогревателю.

Подключение термостата к системе тёплого пола

Стандартный терморегулятор тёплого пола идёт в комплекте поставки с подробной инструкцией подключения прибора к системе тёплых полов. Можно подключать ТР самостоятельно, пользуясь обозначениями под клеммниками.

Нагревательный мат тёплого пола

На тыльной стороне регулятора расположены три пары клеммных гнёзд для проводов. Первая пара предназначена для подсоединения двужильного сетевого кабеля. Гнездо «L» – фаза, «N» – ноль.

Вторая пара гнёзд предназначена для соединения с выводами тёплого пола – L1 и N1. Пятую и шестую клемму используют для того, чтобы подключаться к датчику температуры.

Подключение терморегулятора

Регуляторы температуры полов могут быть вставленными в подрозетник или закреплёнными на стене. Термодатчик бывает, как встроенным в корпус прибора, так и установленным на конце выносного кабеля.

В первом случае происходит замер температуры воздуха внутри помещения. Во втором варианте датчик измеряет степень нагрева финишного покрытия пола.

Подключение термостата к ТЭНу

Подключение термостата к электрическому нагревателю приходится осуществлять через магнитный пускатель. Это связано с тем, что мощность регулятора далеко несопоставима с мощностью ТЭНов.

Магнитный пускатель (МП) нужен при управлении термостатом сразу несколькими приборами обогрева. МП врезают в фазовый провод параллельно с терморегулятором. Регулировка режимами работы тенов осуществляется термостатом, ток питания проходит через МП. Это даёт возможность использовать трёхфазную электросеть, что позволяет эксплуатировать нагревательные элементы большой мощности.

Многие ТР оснащены электронными микропроцессорами, которые выдают дополнительно показатели уровня влажности, давления и времени, необходимого для достижения величин заданных параметров.

Подсоединение терморегулятора к обогревателю

Термостаты бывают механического и электронного действия. Последнее время вторые модели активно вытесняют своих механических аналогов. Применение современной электроники позволяет более эффективно управлять температурным режимом в заданной среде.

ТР для обогревателей помещений встраивают в корпуса калориферов или выносят на удаление от приборов отопления. Регулятор, прежде всего, подключается к электрической сети, затем через схему управления соединяется непосредственно с термодатчиком.

Дополнительная информация. Инфракрасные обогреватели соединяются с термостатом в большинстве вариантов через магнитный пускатель. Чтобы выполнить правильное подключение прибора, нужно строго следовать пунктам прилагаемой инструкции.

Особенности, как подсоединяют устройства регуляции температурного режима, зависят от вида отопительных приборов. Это может быть одножильное или двужильное подключение ТР тёплых полов. Подключение двухфазного термостата к нагревательным элементам трёхфазного тока осуществляется только через магнитный пускатель. Для водяного отопления терморегулятор врезают прямо в радиатор. В каждом конкретном случае существует своя схема подключения терморегулятора.

Общие сведения

Регулятор температуры для котла отопления используется не так давно. Несколько лет назад приборы не были так популярны, поскольку в отопительные котлы были встроены специальные термостаты, которые контролировали уровень нагрева именно внутри системы. Владелец задает определенную температуру и датчик реагирует, когда отметка опускается ниже заданного уровня.

После этого котел включается и снова нагревает всю систему до нужного показателя. Однако стоит учитывать, что такой термостат не отслеживает температурный режим в помещении. Даже при условии, что в комнатах довольно душно, отопительный прибор будет работать, если показатели в системе ниже необходимого уровня. Вследствие этого идет перерасход топлива или электричества в любое время года.

Вода в системе остывает довольно быстро и также быстро нагревается. Котел множество раз на протяжении суток включается и выключается. За несколько лет вся система изнашивается и требует ремонта. Если в прибор встроен специальный термостат, он четко отслеживает любые изменения, которые повышают или снижают температуру в помещении. Если она держится на нужном уровне, отопление выключено. Это позволяет экономить и сохранять комфортный микроклимат.

В европейских странах подключение такого устройства считается обязательным, поскольку местное население уделяет особое внимание экономии на коммунальных услугах. На территории России и стран бывшего СНГ такое нововведение еще не полностью прижилось, но постепенно набирает популярность

Виды терморегуляторов

Несмотря на универсальный характер принципа действия терморегулятора, существует несколько классификаций для этих вспомогательных приборов, определяющих алгоритм их подключения, управления и настройки. Так, по механизму действия термостаты можно разделить на два больших вида:

Механические терморегуляторы просты и надёжны

Надёжные и простые в управлении механические терморегуляторы напоминают по внешнему виду коробку из пластика с рычажком, управляющим температурными параметрами. Добавляет удобства в эксплуатации наличие шкалы, деления которой нанесены с шагом в 1 градус. Внутри прибора находится чувствительная мембрана, нагрев или охлаждение которой ложатся в основу климат-контроля. У популярности этих моделей есть свои причины:

  • схема подключения не требует специальных умений и навыков, доступна даже новичку;
  • простая конструкция является залогом долговечности;
  • относительно низкая стоимость в сравнении с электронными аналогами.

Электронные терморегуляторы более современны, но требуют особого подхода

Основные особенности электронных терморегуляторов заключаются в следующем:

  • вывод информации о настройках и происходящих процессах на экран дисплея;
  • необходимость электропитания;
  • кнопочные или сенсорные панели управления;
  • возможность программирования климатических показателей на день либо на всю неделю;
  • дистанционное управление через мобильное приложение;
  • подключение дополнительных климатических приборов (например, пола с подогревом).

Для увеличения срока службы электронного устройства следует избегать попадания на него прямых солнечных лучей, а также заботиться об отсутствии сквозняков в помещении.

Напольный ультракрасный агрегат

Одним из популярных видов отопительных приборов являются напольные ультракрасные электрообогреватели с термостатами. Их стоимость ненамного отличается от других моделей, но ввиду своей маневренности и подвижности они более предпочтительны. Особой популярностью пользуются инфракрасные обогреватели линейки Вallu. Подключение устройства через терморегулятор выполняется по стандартной схеме. Описание комплектации и технических характеристик электрообогревателя BALLU BIH-L:

Такой образец рассматривают, как наиболее универсальный, поскольку его можно устанавливать практически в любом месте. Равномерно прогревая воздух, создается комфортная температура для всех, находящихся в поле действия прибора. Чтобы создать уютный микроклимат на открытой площадке, стоит подумать о приобретении инфракрасного зонтика, который предназначен именно для обогрева при продолжительном нахождении на улице в холодное время года.

Работа механического терморегулятора в отличие от термостата

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Схемы подключения


Последовательность действий

Начнем с того, что бытовой инфракрасный обогревательный прибор работает от сети переменного тока, то есть от обычной розетки или от автомата, установленного в распределительном щитке.

Значит, в него входят два провода — ноль и фаза. Отсюда и стандартная схема подключения, а точнее, несколько схем. Терморегулятор встраивается в эту схему, то есть устанавливается между автоматом и обогревателем.

Вариант №1 — обычное подключение

В стандартных термостатах есть четыре клеммы — две входные (ноль и фаза) и две выходные (ноль и фаза). Для создания схемы от щитка через автомат протягиваются два провода, которые соединяют ноль и фазу. А от терморегулятора через выводные клеммы проводятся два провода до ИК-агрегата. По сути, получается последовательное подключение всех приборов от сети.

Если схема подсоединения включает в себя не один нагревательный прибор, а несколько (чаще два), то в любом случае можно использовать один термостат. Для этого проводами соединяются автомат и термостат точно так же, как и в предыдущем случае. А вот от выходных клемм отводятся 4 провода на каждый нагреватель отдельно. Так что получается параллельное подключение.

Хотя можно использовать и последовательное соединение. В таком случае от клемм терморегулятора будет отходить по одному проводу к первому обогревателю, а от него — ко второму. И так далее в той же последовательности.

Есть еще один вариант простого подключения, когда провод фазы от автомата протягивается к нагревательному элементу, а провод нуля соединяется через термостат. Это не лучший способ, поскольку терморегулятор может работать не совсем корректно. Хотя в некоторых ситуациях кроме этой варианта ничего другого использовать невозможно.

Схема №2


Схема термостата

Эта схема позволяет контролировать большое количество нагревательных ИК-приборов или один нагреватель промышленного типа. Для нее потребуется установка дополнительного элемента — магнитного пускателя. Этот коммутационный аппарат работает в автоматическом режиме на включение и выключение электрических агрегатов большой мощности.

Схем подсоединения в таком случае очень много. Давайте рассмотрим одну из них — самую простую. Для этого в развязку №1 между терморегулятором и нагревательным аппаратом встраивается магнитный пускатель. От выходящих клемм на термическом регуляторе отводятся два провода до пускателя, а от него — до инфракрасного нагревательного элемента.

Советы по установке

Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.

Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:

  • устанавливается в том же помещении, где располагается обогреватель;
  • термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
  • для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
  • стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
  • размещение на холодных и влажных стенах дает сильное искажение показателей;
  • не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.

Внимание! Оптимальная высота для размещения прибора — 1,5 метра. Это обеспечит не только максимально точные данные, но и позволит без лишних усилий самостоятельно контролировать и регулировать работу устройства

Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть. В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.

Терморегулятор Ballu BMT 1 — специальный прибор, с помощью которого регулируется величина теплоотдачи инфракрасного обогревателя. Его подключение позволяет значительно сократить потребление энергии при работе обогревающего устройства.

Терморегулятор BALLU BMT-1

Кроме того, имея функцию задания поддержки определенной температуры в помещении, терморегулятор обеспечивает комфортную температуру при изменяющихся внешних условиях.

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

  • Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
  • Пассатижи для работы с электрокабелем.
  • Индикаторная отвертка или тестер.
  • Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

  • От автомата к термостату ведут два провода: фаза и ноль.
  • От автомата отходят по два провода для каждого отопительного прибора.
  • Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

  • С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
  • Через выходные клеммы термостат подключается к магнитному пускателю.
  • Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

Об устройстве терморегуляторов

Терморегуляторы делятся на механические и электронные. Вторые дороже, снабжены жидкокристаллическим дисплеем, выполняют ряд дополнительных функций.

Механические

Механический терморегулятор выглядит как небольшая коробочка из пластмассы с круговой ручкой для установки температуры. Удобные риски, надписанные цифрами, позволят запросто выбрать режим. Цифра 20 заменяется выпуклым кружком большого размера. Не потребуется острое зрение, чтобы найти значок. Ухищрение помогает плохо видящим людям, поможет и среднестатистическому человеку в темноте.

Внутри прибора расположен чувствительный элемент, определяющий точность устройства в целом. Типичная погрешность составляет половину градуса. Вовсе не плохо. Пределы изменения установок укладываются в диапазон 5 – 30 градусов. Терморегуляторы для инфракрасных обогревателей по сути напоминают реле, срабатывающее при прохождении температуры в комнате через граничное значение. Имеются входные и выходные контакты, задачей прибора видят замыкание и размыкание цепи между ними.

Принцип действия механический, не требуется питания извне. Граница срабатывания чувствительного элемента регулируется ручкой.

Важно обратить внимание на максимальную рабочую мощность прибора. Термостат для инфракрасного обогревателя способен регулировать снабжение электричеством ряда линий. Регулятор допустимо установить единственный на комнату либо дом

Регулятор допустимо установить единственный на комнату либо дом

Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей

Регулятор допустимо установить единственный на комнату либо дом. Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей.

Электронные

Датчиков температуры выпущено на рынок немало.

К примеру, встретим терморегуляторы с инфракрасным чувствительным элементом. Как известно, нагретые тела испускают электромагнитные волны (на основе явления работают приборы по теме статьи), они воспринимаются. Измеряется частота излучения, напрямую зависящая от температуры. Таким образом терморегулятор узнает, когда пора прекратить снабжение током инфракрасных обогревателей.

Электроника отличается жидкокристаллическим дисплеем и наглядностью, позволит задать программу, допустим, на неделю вперед по дням и часам. То, что на механических моделях приготовьтесь делать вручную, здесь выполнено автоматически. Это удобно, нагрев возможно запустить за четверть часа до прихода домой. Что в принципе невозможно для механических терморегуляторов.

Следующим шагом в эволюции видим устройства класса «Умный дом». Термостат общается с центром управления на частоте свыше 800 МГц, способен контролировать несметное число отопительных приборов. Нет надобности напоминать, что команды со смартфона помогут запустить подогрев помещений в необходимый момент. Удобна данная опция, если в спешке не нашлось времени отключить отопление. Где бы ни находился хозяин, устройства послушаются.

Многие приборы универсальны. Подключение терморегулятора к инфракрасному обогревателю возможно позднее заменить системой Теплый пол без хлопот. Смысл в правильной настройке датчиков на измерение. Терморегуляторы не должны подвергаться воздействию прямых солнечных лучей, сквозняков. Не следует располагать на внешней стене помещения приборы.

Умные приборы в большинстве снабжены функциями самоконтроля. При выходе из строя датчика отопительные приборы переводятся в режим 30%-ной активности. Это не дает дому остыть окончательно и гарантирует отсутствие перегрева помещений.

Стоит прибавить, что электронные терморегуляторы точнее механических в разы.

Типы термостатов

По цикличному принципу, описанному выше, функционируют практически все термостаты. В то же время между ними существует множество различий, что влияет на алгоритм подключения, режим управления и настройку:

Механические терморегуляторы

Применяются они не так часто, но отличаются надежностью и простотой работы. По сути, механический термостат представляет собой небольшую пластмассовую коробочку, имеющую рычажок для управления температурным режимом. Для удобства использования у подобного термостата имеется специальная шкала с делениями (стандартный шаг – 1 градус).

Дело в том, что подсоединение в данном случае не требует электросети, процесс полностью механизирован. Управление климатическим режимом происходит через нагрев или охлаждение мембраны внутри конструкции термостата. Как правило, кроме рыжачка — переключателя температуры на корпусе термостата есть кнопка и световой индикатор включения.

Почему механика популярна? В схеме подключения терморегулятора с механическим принципом просто разобраться даже новичку, а нехитрая конструкция обеспечивает долговечность службы. Кроме того, такое устройство стоит гораздо дешевле электронных собратьев.

Электронные терморегуляторы

Одной из основных особенностей этих устройств является наличие дисплея, на котором указана вся необходимая информация о настройках и процессах, происходящих в нагревателе и окружающем пространстве. Для них требуется обязательное подключение к электросети. Подобные модели более дорогие, нежели механические. Панель управления может быть как кнопочной, так и сенсорной. В некоторых программируемых моделях можно задавать такие параметры, как отопление на день или неделю.

Кроме того, к подобному термостату вы сможете подключить не только инфракрасный обогреватель, но и систему полов с подогревом. Для этого нужно лишь слегка изменить температурные настройки.

Термостаты ВМТ 1 и ВМТ 2 как подключить

В отличие от радиаторов, инфракрасные обогреватели помогают обустроить отопление на большей площади при гораздо низкой температуре. Это позволяет экономично нагревать современные дома. Чтобы обеспечить тепловой комфорт для пользователей и контролируемую работу напольного оборудования, следует использовать элементы управления. Ниже приведена информация о том, как подключить термостат Ballu BMT 1 и BMT 2, особенностях и преимуществах этих приборов.

Контроль через термостат ВМТ

Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.

Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.

Перед тем как ответить на вопрос, термостат ВМТ 1: как подключить, следует знать, что температура в квартире в значительной степени зависит от расположения обогревателя. Рекомендуется устанавливать его в доступное место, вдали от сквозняков (окна, двери).

Главные преимущества

К основным плюсам терморегуляторов ВМТ относятся:

  • легкость употребления (просто используйте циферблат, чтобы установить требуемую температуру в комнате);
  • низкие затраты на покупку и последующее обслуживание.

Таким образом, управление температурой внутри дома позволяет поддерживать достаточный тепловой комфорт и сокращать расходы на отопление.

Перед монтажом

Следует знать, что ответ на вопрос: термостат ВМТ 2 – как подключить, напрямую связан с монтажом Ballu BMT 1

Чтобы безопасно их установить рекомендуется соблюдать меры предосторожности:. перед началом работы выключите обогреватель от сети; используйте провода со стандартными цветами и подходящим поперечным сечением

  • перед началом работы выключите обогреватель от сети;
  • используйте провода со стандартными цветами и подходящим поперечным сечением.

Значение цветов проводов:

  • коричневая фаза – управляющий кабель;
  • голубая фаза – нейтральный провод N («ноль»);
  • красная или черная – фазный проводник.

Рекомендуется использовать провода с поперечным сечением 1,5 мм2.

Установка терморегулятора

Несколько слов о том, как подключить термостат Баллу ВМТ 1. Монтаж прибора должен проходить последовательно:

  1. Отодвиньте крышку терморегулятора и выверните винты и заглушки.
  2. В розетке при помощи индикаторной отвертки определяете фазу.
  3. Коричневый провод (фаза) присоединяете к датчику.
  4. К третьему проводу по схеме подключаете один конец обогревателя.
  5. К оставшемуся концу подсоединяете синий провод.
  6. Между третьим и пятым проводом поставьте перемычку.
  7. После промежуточного испытания, в котором прозванивают устройство, чтобы проверить, работает ли терморегулятор, надевается пластиковая коробка.

На рисунке ниже указано как присоединить термостат Ballu BMT 1 согласно схеме подключения. К месту расположения прибора прокладывают проводку, которую подсоединяют к нулю или фазе.

На термостат Ballu BMT 2 схема подключения аналогична приведенной выше, только номера клемм разные. После монтажа прибор соединяют с инфракрасным обогревателем отдельно проведенной линией.

Терморегулятор Ballu BMT 1: как подключить

Самым распространенным и известным многим, является терморегулятор с датчиком температуры воздуха Ballu BMT 1. Он отлично зарекомендовал себя в работе.

Последовательность работ:

В первую очередь, необходимо выбрать место для установки обогревателя. После этого, можно приступать к прокладке проводов. Для обеспечения пожарной безопасности, следует выбрать провод сечением не менее 2,5 мм 2 .

Проложив кабели, устанавливаем терморегулятор. Далее производим подключение устройства. Для этого, необходимо разобраться со схемой, так как многим совершенно непонятно как правильно устройство подключать.

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

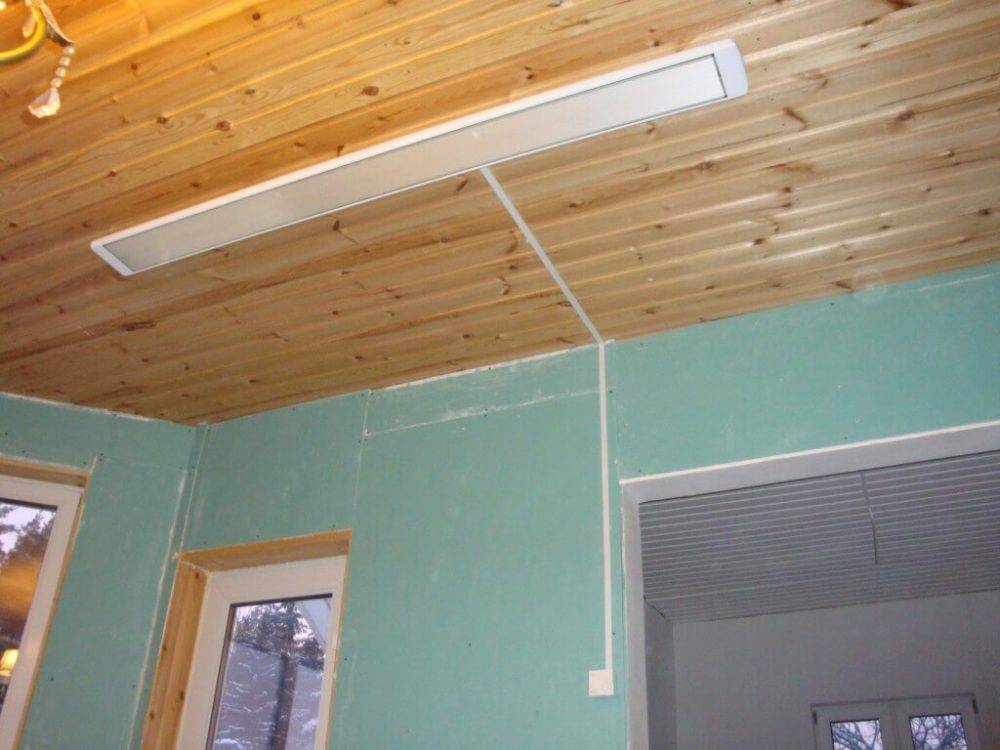

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Видео инструкция: подключение инфракрасного обогревателя своими руками

Как подключить регулятор температуры

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
