Инструкция по использованию строительного уровня

Как откалибровать пузырьковый уровень

Встречаются случаи, когда строительный уровень перестаёт точно показывать данные. Многие избавляются от неточного оборудования, но есть способ для того, чтобы настроить его снова. Этот процесс носит название «калибровка». В нём нет ничего сложного, главное, выполнять все рекомендации шаг за шагом.

1. Выберите поверхность, которая является ровной. Идеально если она будет расположена на уровне глаз.

Рекомендация!

Настройку лучше всего проводить в углу помещения слева.

1. Отступите от угла 4-6 сантиметров, ввинтите саморез. Его должно быть видно на удаленном расстоянии.
2. Установите одной стороной к саморезу ватерпас и плотно прижмите его к стене.
3. Далее, установите строительный уровень и отчертите линию.
4. После ватерпас прислоняется другой стороной и процедура повторяется.
5. При полном совпадении линий дальнейшая настройка не требуется. Уровень работает исправно.
6. В случае несовпадения процесс повторяется вновь. Строительный уровень настраивается по горизонтали и вертикали одинаково.

Проверка уровня в домашних условиях

Как только вы придете домой, следует произвести более детальную проверку измерительного прибора.

Проверяем по вертикали

Для этого нужно начертить идеальную вертикальную линию. Сделать это можно при помощи отвеса. Закручиваем шуруп в стену на нужной высоте. К нему привязывают нить с грузом на конце, при этом нить должна быть немного длиннее самого уровня. Как только отвес войдет в состояние покоя, нужно сделать две отметки вверху и внизу.

Вместо отметок можно вкрутить два самореза. К шляпкам крепежей прикладываем прибор и наблюдаем за пузырьком, он должен находиться строго посередине. Если это не так и имеется смещение, то можно смело идти в магазин и обменивать инструмент на другой.

Как проверить горизонт

Для того чтобы проверить прибор по горизонтали, нужно приобрести гидроуровень. Еще нам понадобится два листочка бумаги. Гидроуровень – это две емкости, соединенных между собой прозрачной трубкой, на которой есть специальные метки. Это самый недорогой строительный инструмент, который можно купить в любом специализированном магазине.

Идеальный горизонт выставляют гидроуровнем, следующим способом:

• на стену наклеить два листочка друг напротив друга, закрепить можно скотчем;
• налить в уровень воду, так чтобы она доходила до средней черты в каждом сосуде;
• скотчем закрепить сосуд на первом листе бумаги и фиксируем в нем уровень воды;
• со второй колбой нужно проделать такие же манипуляции, стараясь, чтобы уровень воды выровнялся в двух емкостях;
• как только уровень выставлен, на бумаге отмечаем метки;
• приложить пузырьковый уровень строго по меткам, если пузырек находится ровно на середине – уровень хороший.

Разновидности

К подбору строительного уровня стоит отнестись серьезно. Это позволит сэкономить не только средства, но и повысит качество произведенных работ. Профессиональные строители выделяют 5 основных видов этого строительного инструмента:

1. Пузырьковый.
2. Электронный.
3. Трубный.
4. Гидравлический.
5. Лазерный.

Пузырьковый

Является самым популярным инструментом так, как прост в применении и универсален. Свое название получили потому, что основной и чувствительный элемент – это воздушный пузырь, который плавает на поверхности жидкости внутри ампулы.

Важно!

У строительных уровней пузырькового типа существует погрешность равная 0,6/1 мм на метр.

Все уровни отечественного производства отвечают ГОСТу 94 16 — 83. В нем прописаны основные условия по технике их производства.

В своей конструкции все модели этого вида имеют:

• полый корпус;
• рёбра жёсткости;
• ампулу с воздухом;
• защитное стекло;
• шкалу измерений в миллиметрах.

Чтобы уменьшить вес прибора основным металлом производства является алюминий. По длине различные – от 25 сантиметров до 3-х метров и более.

Также есть специальные инструменты этого вида, которые используются при монтаже конструкций из металла. В них обязательно будут включены магниты. Они прикрепляют все устройство к поверхности металлоконструкции.

Каменщикам же лучше всего использовать в своей работе уровень, корпус которого усилен и является литым.

Электронный

Приборы этого вида принадлежат к инструментам для профессионалов. Он в своей конструкции обязательно включает:

• угломер;
• несколько ампул с воздухом;
• цифровой дисплей;
• полый корпус;
• защитное стекло;
• шкалу со значениями, которая указана в миллиметрах.

Особенность — это цифровой дисплей. На нем показываются данные по отклонению. Эта величина исчисляется в градусах. Также можно записать измеренные уклоны. Если уклон составляет от 0 до 90 градусов, то он оповестит сигналом.

Проверить точность строительного уровня этого вида несложно. Для этого нужно:

1. Положить его на плоскую поверхность.
2. Снять показания.
3. Перевернуть на 180 градусов.
4. Снять новые значения.

Важно!

Если по разности показания расходятся более чем на 0,3 градуса, то необходимо устройство калибровать.

Трубный

Этот вид строительных уровней используется при прокладке водопровода, канализации и газопровода. Он позволяет трубы при обустройстве коммуникаций устанавливать строго горизонтально или вертикально. Также он удобен в работе с различными балками, профилем округлой формы. Основной особенностью трубного профиля считается его форма в виде латинской буквы – «V», а также магниты, которые позволяют с легкостью устанавливать уровень на металлические поверхности.

Этот вид уровня имеет такую же конструкцию, как и пузырьковый. Отклонение показывает воздушный пузырь в стеклянной ампуле.

Гидравлический

Это прибор, используется в том случае, если нужно нанести горизонтальную разметку на строительных объектах, которые расположены друг от друга на расстоянии. Например, его используют при строительстве фундамента, кладке кирпичных стен и иных элементов строительства, которые расположены в одних плоскостях.

Его конструктив включают в себя пару сосудов, которые соединены друг с другом трубкой из прозрачного пластика или стекла. Перед тем как начать работать его нужно заполнить водой на две трети от объема колбы. Вода внутри аппарата должна быть без воздушных пузырьков. Если они присутствуют, то от них нужно избавиться. Они влияют на точность измерений.

Чтобы разметка была точной лучше всего использовать одну начальную точку.

Лазерный

Иное название – «нивелиры». Так же как и электронные уровни относятся к профессиональному оборудованию. Стоят они значительно дороже, но обладают массой дополнительных характеристик.

Это самое точное оборудование. Отклонение составляет 0.1/1 мм на метр. Используется в строительстве поверхностей по горизонтали, вертикали и наклонных плоскостях. Расстояние между объектами строительства может достигать нескольких 10-ов метров.

Важно!

Существуют ротационные лазерные уровни, охватывающие все пространство, которое находится в округе.

Виды строительных уровней

Чтобы выставить уровень, например, под стяжку пола или проверить ровность стены, или произвести другие разметочные работы, мастера пользуются различными по конструктивным видам приборами:

• простыми или шнуровыми отвесами;
• пузырьковыми уровнями;
• лазерными инструментами;
• гидроуровнями.

Пузырьковый (ватерпас)

Конструкция инструмента состоит из планки с отверстиями. В отверстиях, «глазках», закреплены прозрачные колбы.

Герметичные колбы заполнены жидкостью так, что внутри закрытого пространства при движении корпуса перемещается воздушный пузырёк.

Приводя пузырёк в центральное положение между метками колбы, производят измерения.

В зависимости от количества «глазков», инструментом проверяют горизонтальность и вертикальность конструкций, строят углы. Пузырьковым строительным уровнем размечают поверхности под отделку, монтаж мебели и оборудования.

Водяной

Принцип работы водяного уровня, или гидроуровня, основан на физике сообщающихся сосудов. Конструкция состоит из двух пластиковых ёмкостей, соединённых между собой шлангом и заполненных водой. На стены ёмкостей нанесена мерная шкала.

В сообщающихся сосудах уровень воды при нахождении их в одной и той же плоскости одинаков. Устанавливая первый сосуд в нужное положение, фиксируют уровень жидкости по шкале. Поднимая вторую ёмкость на известное значение шкалы, получают нужную отметку.

С помощью гидроуровня наносят разметку на стены под оклейку обоев, установку натяжных и навесных потолков, проверяют правильность выполнения стяжки пола. Предельно простая конструкция не требует навыков работы.

Важно! Заполняя систему гидроуровня водой, не допускают появления пузырьков воздуха.

Иногда в жидкость для наглядности добавляют краситель.

Лазерный

Название «лазерный уровень» охватывает широкую группу строительных инструментов.

Луч света, излучаемый светодиодом, расположенным внутри корпуса, проходит через оптическую систему. Проходя через линзу луч усиливается, через призму – рассеивается. Изменения происходят по выбранному режиму или соответственно конструкции прибора.

К лазерным инструментам относятся:

• простейшие уровни, снабжённые точечными указателями, лазерные рулетки;
• приборы, способные проецировать линии и плоскости;
• высокоточные инструменты с дальностью работы до 500 м.

Лазерные приборы универсальны, применяются во всех сферах строительства. С помощью лазерных инструментов нивелируют конструкции, проверяют горизонтальность плоскостей, размечают поверхности под различные виды отделки.

Советуем почитать: Как пользоваться лазерным уровнем?

Простой отвес

Простым отвесом можно перенести сверху вниз точку, проверить вертикальность конструкции, начертить перпендикулярную линию на поверхности. Из заданной точки на шнуре опускается подвешенный металлический груз с острым наконечником. После остановки груза изучают отклонение поверхности от провешенного шнура. Шнуровой отвес можно легко сделать своими руками. Несмотря на простоту, инструмент даёт высокую точность измерения.

В работе отвеса шнур не должен касаться стены. Отодвигая шнур на несколько миллиметров от поверхности, пользуются гвоздём или саморезом.

Виды строительных уровней. Их преимущества и недостатки.

Строительные уровни условно можно поделить на ручные и лазерные. К ручным строительным уровням относятся: пузырьковый и колпачковый (гидроуровень, он же водяной уровень или отвес). Рассмотрим более подробно: для каких работ подходит тот или иной строительный уровень, его достоинства и недостатки.

Пузырьковый (реечный) уровень.

Самый популярный и широко известный измерительный инструмент. Большую популярность завоевали уровни с тремя колбами.

Конструкция: Основной элемент – планка из твердого материала. В нее вмонтированы прозрачные, стеклянные капсулы с пузырьком. На стекле ампулы (колбы) имеются измерительные метки (риски). Воздушный пузырь должен находиться в центре измерительных линий. Корпус бывает деревянный, алюминиевый и пластиковый. Широко используется уровень из алюминия. В колбах с пузырьком, как правило, находится технический спирт. В некоторых уровнях спирт подкрашивают и добавляют неон. Многие модели для удобства работы оснащены магнитами. Каждая отдельная ампула, установлена так, чтобы была возможность замерить горизонтальную и вертикальную плоскость, а также измерить плоскость, расположенную под углом 45 градусов.

Область применения. В профессиональной строительной работе и в быту.

Достоинства: простота в обращении, приемлемая цена, универсальный.

Недостатки: не подходит для масштабных работ.

Как настроить уровень строительный пузырьковый: перед использованием реечного уровня нужно проверить, что все ампулы закреплены и не имеют повреждений. Также необходимо проверить точность уровня. Для этого устанавливаем уровень на ровную горизонтальную плоскость. Делает отметку (риску) на месте пузырька в колбе. Переворачиваем уровень на другую сторону. Пузырек в колбе должен находиться на том же самом месте. Если уровень имеет несколько колб, проверять точность необходимо каждой колбы.

Трубный уровень.

Относится к разновидностям пузырькового уровня.

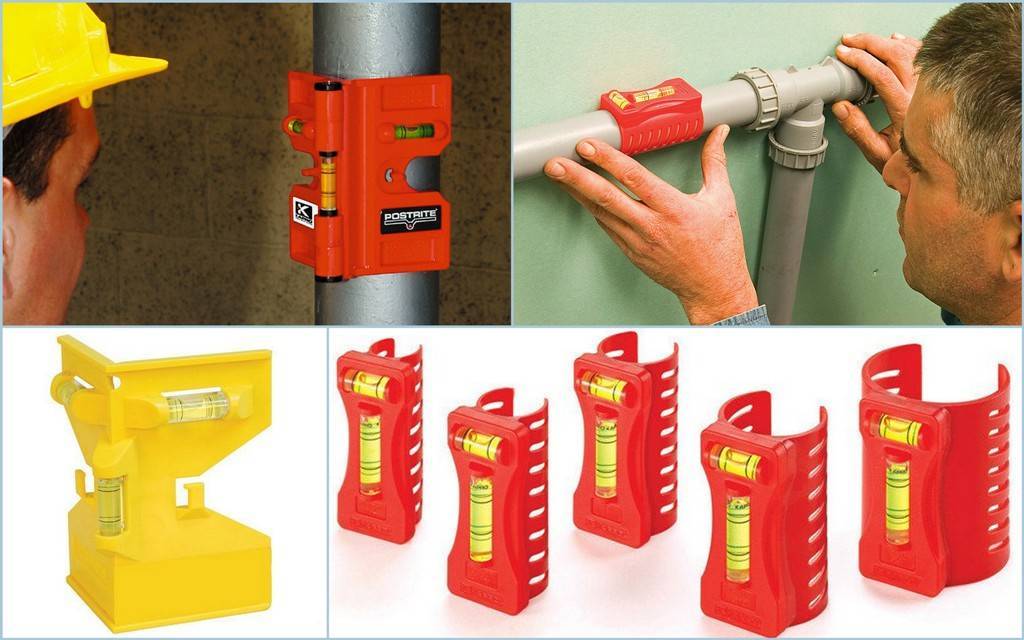

Конструкция: имеет вид полухомута со встроенной колбой. Может быть складным.

Область применения: используют для укладки труб и профиля.

Достоинства: компактен, имеет не большой вес, укомплектован фиксаторами на поверхности.

Недостатки: узкая специализация.

Перед использованием уровня нужно удостовериться, что все колбы закреплены, и не имеют повреждений. Принцип проверки точности инструмента аналогичен проверке пузырькового уровня.

Гидроуровень (водяной строительный уровень).

Один из точных измерительных инструментов.

Конструкция: две прозрачные трубки со шкалой, соединены мягким и гибким шлангом.

Область применения: для выравнивания горизонтальной поверхности большой площади.

Достоинства: простота в обращении и невысокая стоимость.

Недостатки: узкая специализация. При хранении и при заполнении емкости необходим навык. Для работы требуется компаньон. Работа при температуре выше 0°С.

Перед использованием трубку промывают мыльным раствором, а затем заполняют водой

Важно, чтобы в трубку не попал воздух, иначе замер будет с погрешностью. Точность работы проверяют замером жидкости в двух емкостях. Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня

Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике

Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня. Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике.

Лазерный строительный уровень.

Профессиональный строительный измерительный инструмент. Широкую популярность приобрел электронный лазерный уровень. Это самый точный строительный уровень на сегодняшний день.

Конструкция: в основе уровня – лазерный излучатель. Этот луч располагается параллельно подошве уровня. Лазерный уровень может крепиться на магнитах, штативах, кронштейнах. Многие модели имеют жидкокристаллический экран и встроенную память.

Область применения: используется в профессиональной сфере.

Достоинства: высокая точность измерения. Универсален. Компактен.

Недостатки: сложность в управлении. Высокая цена.

Перед работой с лазерным уровнем в обязательном порядке ознакомитесь с инструкцией. Электронные уровни оснащены системой автоматического выравнивания. Работает уровень на пальчиковых батарейках, поэтому чтобы результаты были точными, следите за состоянием заряда в батарейках.

Удачного выбора!

Конструкция пузырькового уровня

Уровни — это очень полезный строительный инструмент, который используют при прокладке труб и различных поверхностей, где предъявляются требования по углу наклона.

Без них практически невозможно обойтись во время установки техники, издающей вибрирующие волны во время работы и нуждающейся в ровной установочной поверхности.

Использовать этот инструмент приходится и при обустройстве сточных труб или ступеней. Каждому домашнему мастеру не помешает иметь в своём хозяйстве строительный уровень. Если вы только думаете о его покупке, то вам не помешает прежде узнать, как правильно выбирать этот инструмент.

Пузырьковый строительный уровень имеет довольно простое устройство, что не мешает ему демонстрировать хорошую функциональность. Одним из главных его элементов является планка из твёрдого материала, на которой установлено определённое количество ампул, наполненных воздухом.

Каждая ампула имеет измерительные отметки, позволяющие определить положение находящегося внутри её воздуха. Этот показатель служит подсказкой во время использования уровня. Если пузырёк занимает положение ровно по центру, то поверхность идеально ровная. При сверке наклонных поверхностей ориентируются на показатель отклонения воздуха относительно центра ампулы.

Колбы с жидкостью пузырькового уровня

Главными элементами инструмента, от которого зависит его работа, являются ампулы с жидкостью, где содержится воздух. Нарушение целостности этой части сделает прибор непригодным для правильной его эксплуатации.

Каждая из трёх колб имеет своё назначение:

• одна определяет вертикальную погрешность;
• вторая определяет горизонтальную погрешность;
• третья выполняет функцию наклонной шкалы, которую можно регулировать.

Обычно в качестве наполнителя используется технический спирт. Чтобы пользоваться уровнем было максимально удобно, производители вносят определённые изменения в уровень. Есть модели, у которых в конструкции предусмотрена специальная линза, позволяющая рабочему лучше видеть пузырёк.

Чтобы в тёмное время суток можно было правильно провести сверку поверхности на соответствие предъявляемым требованиям, в жидкость заливают флуоресцентные добавки, издающие свечение, благодаря чему прибор можно использовать без дополнительного освещения. Ампулы, обладающие подобными свойствами, называются глазком.

Не последнюю роль в работе прибора играет основа конструкции. Она может быть выполнена из деревянных, пластиковых или алюминиевых планок. Деревянные планки обычно имеют цельную конструкцию, а алюминиевые и пластиковые — полую. Но в большинстве моделей используется алюминиевая основа.

Выбирая строительный уровень, учитывайте его вес: как правило, более тяжёлые приборы обеспечивает более точные результаты. Опытные строители привыкли работать с моделями крестообразной формы, оборудованными резиновыми ручками. В первую очередь их в них привлекает высокий уровень удобства работы и точность показаний.

Противоударные конструкции и приборы с магнитами

Часто специалисты используют и противоударные модели. В процессе строительства, а также транспортировки уровня возникают различные воздействия, например, встряски, падения, из-за которых прибор может выйти из строя.

Наиболее высок процент поломок у длинных моделей, поскольку из-за их увеличенного размера повышается вероятность падения, и тогда на прибор действует ещё большая ударная сила, нежели на модели с короткой рамой.

Стоят эти строительные уровни немного дороже, чем обычные модели. Однако, противоударные приборы более предпочтительны, поскольку лучше переносят механические воздействия и тем самым сэкономят деньги.

Если же предстоит проводить сверку металлических поверхностей на соответствие плоскости, то лучше всего использовать модели с магнитами. Не лишней в этом приборе будет линейка на длинной стороне уровня. Это дополнение будет полезно во время проведения измерительных работ, поэтому мастеру можно не брать с собой линейку или рулетку.

Устройство прибора

Как правило, уровень выглядит как обычная прямоугольная линейка, в которую интегрированы одна или две (иногда больше) колбы со специальной жидкостью, в них можно заметить небольшой пузырек воздуха, который и считается указателем. Если этот шарик захватывает место между двух нарисованных отметок на колбе, значит, исследуемая плоскость вертикальная или горизонтальная. Если выступает за отметку, то можно оценить градус отличия.

Каждая колба (глазок) заполнена вязкой жидкостью, чтобы пузырёк имел возможность перемещаться. Также значимым условием является то, что наполнитель не замерзает на холоде. По этой причине основным материалом для колбочек считается спирт, его подкрашивают, чтобы удобнее было наблюдать за измерением. Отметки, по которым снимают сведения, нанесены на колбу. В некоторых случаях их не две, а больше для высокой точности.

Хозяйственный уровень крайне редко имеет больше двух измерительных колб: одна — для обследования горизонтальных плоскостей (180 градусов), а перпендикулярная ей 2-ая — для замера вертикальных (90 градусов). Можно повстречать третью колбу, что подгоняется под 45 градусов и закрепляется. У специалистов можно заметить более причудливый механизм, где колб больше, они обычно дублируют основные, чтобы уменьшить неточность, или измеряют прочие углы (к примеру, 60 градусов).

При этом механизм любого уровня для понимания доступен любому специалисту, сложностей с тем, как пользоваться прибором, никогда не возникает.

Имеется электронный уровень, у которого удобный экран, где показываются итоги замера. Определяется это не «на глаз», а с помощью звуковых эффектов, вследствие чего цифры получаются вернее, а погрешность существенно уменьшается.

Кроме ключевых конструкционных компонентов на корпусе, могут попадаться полезные дополнения, часто выручающие строителя в период работы. К примеру, линейка, размещённая на каком-либо торце прибора, либо фрезерная поверхность, чтобы в момент установки прибора он был более устойчив и удерживать его было проще (к примеру, при вертикальном замере). Кроме того, можно отыскать с одной края выемку-изгиб для покатых плоскостей типа труб, чтобы было удобно определять и их размещение в пространстве.

https://youtube.com/watch?v=0N7RWQiz0-Y

Что значат деления на колбах

Большинство делений на строительном уровне начинающему пользователю вполне понятны. На различных моделях встречается знакомая линейка для измерения расстояний или откладывания отрезков. Отдельные производители предлагают смещающиеся блоки для разметки отверстий по шаблону.

Больше всего вопросов вызывают деления на строительном уровне, увиденные на цилиндриках с пузырьками внутри. Что это за отметки – рассмотрим ниже.

1. Маркировочные метки, нужные для определения верности горизонта. При прикладывании прибора на ровной поверхности воздух в соответствующей колбе разместится строго между рисками, края пузырька подходят к ним вплотную.
2. Метки погрешности. Расположены за рисками верности горизонта, ближе к краям колбы. Присутствуют у изделий средней и дорогой категории. К каждому из них прилагается инструкция, где приводится цена деления. При смещении пузырька к таким меткам можно определить наклон поверхности в миллиметрах на погонный метр.

Проверка уровня в домашних условиях

Как только вы придете домой, следует произвести более детальную проверку измерительного прибора.

Проверяем по вертикали

Для этого нужно начертить идеальную вертикальную линию. Сделать это можно при помощи отвеса. Закручиваем шуруп в стену на нужной высоте. К нему привязывают нить с грузом на конце, при этом нить должна быть немного длиннее самого уровня. Как только отвес войдет в состояние покоя, нужно сделать две отметки вверху и внизу.

Вместо отметок можно вкрутить два самореза. К шляпкам крепежей прикладываем прибор и наблюдаем за пузырьком, он должен находиться строго посередине. Если это не так и имеется смещение, то можно смело идти в магазин и обменивать инструмент на другой.

Как проверить горизонт

Для того чтобы проверить прибор по горизонтали, нужно приобрести гидроуровень. Еще нам понадобится два листочка бумаги. Гидроуровень – это две емкости, соединенных между собой прозрачной трубкой, на которой есть специальные метки. Это самый недорогой строительный инструмент, который можно купить в любом специализированном магазине.

Идеальный горизонт выставляют гидроуровнем, следующим способом:

• на стену наклеить два листочка друг напротив друга, закрепить можно скотчем;
• налить в уровень воду, так чтобы она доходила до средней черты в каждом сосуде;
• скотчем закрепить сосуд на первом листе бумаги и фиксируем в нем уровень воды;
• со второй колбой нужно проделать такие же манипуляции, стараясь, чтобы уровень воды выровнялся в двух емкостях;
• как только уровень выставлен, на бумаге отмечаем метки;
• приложить пузырьковый уровень строго по меткам, если пузырек находится ровно на середине – уровень хороший.
