Подключение спутникового ТВ

Настройка спутниковой антенны

Необходимо убедиться, что антенна установлена правильно и ориентирована на юг.

Делаем настройки на Sirius. Настройка спутниковых антенн самостоятельно начинается с установки на ресивере частоты 11766 и скорости 27500. Выбираем поляризацию «Н».

Наблюдаем на ресивере две полосы:

  • красная – отображает подключение тарелки и сигнала спутника;
  • желтая – показывает уровень принимаемого сигнала.

Если антенна подключена правильно, то уровень сигнала достигает 40%. При этом качество сигнала равно нулю.

Подходим к кульминационному вопросу, как самостоятельно настроить спутниковую антенну. Устанавливаем начальное положение антенны до упора влево и вверх.

Затем аккуратно поворачиваем слева направо и контролируем уровень качества сигнала. При его отсутствии опускаем тарелку на 2-3 мм вниз и повторяем процедуру в обратном направлении — справа налево до упора. Проводим данный алгоритм работы до тех пор, пока не появится желтая полоса.

Контролируем наклон тарелки по специально нанесенным цифрам на ее крепеже.

На этом этапе сложно самостоятельно проводить ориентацию тарелки на высоте и одновременно контролировать появление сигнала на ресивере. Поэтому необходимо подключить к работе помощника.

При показателе желтой полосы в пределах 21%, фиксируем позицию.

Проводим более точную настройку

Немного опустив антенну, делаем легкий поворот влево. Если качество сигнала ухудшилось, возвращаемся на исходную позицию. Делаем поворот вправо, а также вверх и вниз.

При достижении сигнала 40% переходим к настройке конвектора. Вращаем сначала по часовой стрелке, а затем против часовой стрелки и добиваемся улучшения сигнала до 65-70%.

Настройка боковых конвекторов

Когда основная тарелка настроена, боковые конвекторы настраивать гораздо легче.

Производим настройку на Amos. На ресивере устанавливаем частоту 10722, скорость 27500 и поляризацию «Н».

Для Hotbird частота составляет 11034, скорость 27500 и поляризация «V».

Порядок настройки производится по примеру Sirius.

Путем изгибания боковых кронштейнов с левого верхнего угла направо и постепенно опускаясь на 2-3 мм, добиваемся появления сигнала.

Для улучшения качества сигнала вращаем конверторы вокруг своей оси. Сначала вращаем по часовой стрелке, а затем против часовой стрелки.

Вот мы и разобрались, как настроить спутниковую антенну самостоятельно. Имея некоторый опыт и план работы это сделать несложно.

После окончательной настройки антенны, аккуратно закрепляем кабель и включаем на тюнере функцию SCAN. Тюнер самостоятельно просканирует имеющиеся для просмотра телеканалы и выдаст их список.

После этого можно приступать к просмотру телепередач.

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.

1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.

Все проволочки аккуратно загибаете на оболочку.

Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.

После этого накручиваете F коннектор.

Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.

2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.

После чего, отступив 3мм, срезаете только наружную оплетку.

Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.

Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.

Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.

При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.

Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:

Поиск каналов

Настройка каналов зависит в основном от устройства, с которым работает пользователь. Так, модуль Триколор без ресивера позволяет абонентам просматривать спутниковое телевидение абсолютно в любое время. Такое устройство заменяет дополнительное оборудование. Однако, чтобы подключить такой модуль к телевизору, последний должен иметь соответствующие разъемы. Следует отметить, что все современные модели телевизоров комплектуются таким разъемом. А вот в старых моделях он может отсутствовать. Определить наличие разъема, а также место его нахождения можно при помощи инструкции от телевизора.

Чтобы собственноручно настроить каналы при помощи модуля Триколор (не используя ресивер), необходимо выбрать и включить на телевизоре ручную настройку. Кроме того, нужно внести следующие параметры: модуляция — QAM 64, скорость передачи — 6900 ks/s. После этого нужно включить поиск.

Не стоит забывать и о том, что модуль Триколор имеет несколько весомых преимуществ:

  • Позволяет разблокировать каналы;
  • Защищает от попыток незаконного просмотра;
  • Передает только высококачественный сигнал;
  • Позволяет экономить место;
  • Значительно уменьшает расход электроэнергии.

Благодаря быстрому и легкому подключению, а также вышеперечисленным преимуществам модуль Триколор становится все более популярным. Более того, с его помощью можно смотреть спутниковое ТВ без тарелки. Как такое возможно? Изначально фраза «спутниковое телевещание без тарелки» кажется абсурдной. Однако в распространенном понимании граждан нашей страны «спутниковое телевидение» означает вовсе не приём сигнала со спутника, а набор каналов, которые нет возможности принять на простую антенну.

Триколор без тарелки позволит смотреть любимые каналы, используя интернет-доступ. Фильмы и любые телепередачи в высоком качестве доступны для всех при скорости передачи сети более 10 мб/с. Получить доступ к спутниковым каналам в высоком качестве очень просто. Достаточно всего лишь соединить между собой входной порт ресивера Триколор и выходной порт домашнего роутера. После этого действия произойдёт автоматическое подключение к сети интернет.

Следует отметить, что изначально модуль Триколор установлен на такой источник вещания, как спутник. Однако он может показывать и без тарелки. Для этого при помощи пульта управления через меню установки в качестве режима вещания нужно установить «Интернет». Появится общий перечень программ, доступных для просмотра. Из списка необходимо выбрать одну и нажать нужную кнопку пульта. На протяжении всего тестового периода вещание телеканалов Триколор без тарелки будет происходить на бесплатной основе.

Про комплекты спутникового телевидения: из чего они состоят

Сегодня в наличии можно найти ряд вариантов комплектов от операторов спутникового ТВ.

  1. Полный комплект. Как правило, в такой комплект входит целый ряд элементов: спутниковая антенна, ресивер/CAM-модуль, конвертер, несколько кабелей для подключения (питание и HDMI, например), а также гарантийный талон и документация по пользованию.
  2. Неполный комплект. В отличие от полного комплекта, тут вы не найдёте спутниковую антенну, кабель к ней и конвертер LNB.
  3. Расширенный комплект. В отличие от полного комплекта, в него входит дополнительный ресивер.

Каждый из комплектов спутникового телевидения имеет свои особенности

Настройка антенны на спутник

Имея подробную справочную информацию, не составит никакого труда самостоятельно настроить спутниковую тарелку. Сегодня есть приложение для мобильных телефонов и планшетов, которое называется SatFinder. В нем можно выбрать провайдера спутникового телевидения или найти конкретный транслятор по его имени. Приложение выдает следующие данные.

  1. Направление на спутник по карте, позволяющее правильно выбрать сторону дома для монтажа антенны.
  2. Азимут по горизонтали. Этот параметр описывает, на сколько градусов должна быть повернута тарелка относительно направления север-юг. Сегодня в каждом телефоне есть программный компас, по которому легко проверить правильность установки.
  3. Наклон дефлектора по вертикали. С этим параметром нужно быть крайне аккуратным. Некоторые производители антенн делают систему конвертер-дефлектор. Изделия других требуют корректировки угла наклона.

Имея на руках все данные для настройки, пользователь должен смонтировать, закрепить, повернуть и наклонить антенну. После можно провести тонкое позиционирование. Для этого на телевизоре выбирается инфоканал (как вызывать, зависит от модели тюнера и ТВ). Затем, понемногу поворачивая и изменяя наклон антенны, следует добиться максимальных показателей индикаторов в нижнем углу экрана.

Частые ошибки и пути их решения

При подключении спутникового телевидения часто допускаются следующие ошибки.

  1. Неправильно выбранный диаметр тарелки антенны. Это может привести к ухудшению качества сигнала во время смены погодных условий. Для устранения проблемы стоит заменить тарелку.
  2. Неправильная установка траверсы для крепления конвертеров. Она должна быть закреплена не сверху кронштейна, а под ним, в противном случае могут возникнуть проблемы с сигналом даже на основной головке.
  3. Применение проходных розеток. В этом случае сигнал может полностью пропасть. Их следует заменить на оконечные, идущие в комплекте с телевизионными.
  4. Использование разветвителей. Они подходят только для аналогового ТВ. Обычно спутниковые каналы транслируются в двух поляризациях, которые разветвитель не в состоянии пропустить. В результате часть контента на одном из телевизоров будет недоступна.
  5. Множество соединений и дешевый кабель. Это также ведет к потере или ухудшению сигнала.
  6. Изоляция дайсека полиэтиленовым пакетом или использование изоленты для обмотки стыков. Все это приведет к образованию конденсата. Для соединений лучше воспользоваться термоусадкой, а дайсек рекомендуется убрать во влагозащищенную коробку.
  7. Обмотка F-разъемов изолентой. Их также лучше закрыть термоусадкой, чтобы избежать образования влаги и, как следствие, ржавчины. На свободный выход дайсека нужно одеть защитный колпачок.

Как видно, установить спутниковую антенну своими руками под силу каждому человеку. Главное – знать правильную последовательность действий и не допускать ошибок, которые постоянно встречаются при монтаже такого оборудования.

Необходимое оборудование для подключения интернета

Для подключения спутникового интернета вам понадобится следующее оборудование:

Антенна — основная «тарелка», с помощью которой будет приниматься сигнал со спутника

Обратите внимание, что не к каждой «тарелке» можно подключить спутниковый интернет.
Конвертер — крепится к «тарелке» и используется для расшифровки спутникового сигнала. Именно от положения конвертера зависит стабильность работы сети.
Ресивер с Wi-Fi — приставка, через которую сигнал будет идти к конечному устройству

Необходимо, чтобы она поддерживала Wi-Fi для распространения интернета по квартире. Подобный ресивер должен иметь DVB карту для создания интернет-сети.
Инструменты и детали для крепления антенны: антенну понадобится собрать и установить в оптимальном для приёма сигнале месте (например, на крыше). Для этого понадобятся определённые крепёжные элементы. Вы можете приобрести необходимый набор для сборки в компании МТС.

Так как оборудование стоит весьма дорого, то имеет смысл приобрести его в аренду. В таком случае стоимость разделится на части и будет приплюсована к абонентской плате за услуги связи.

Как работает спутниковая антенна

Принцип работы спутниковой антенны прост. Вокруг Земли вращаются телевизионные спутники, которые посылают на поверхность радиосигналы с зашифрованными телеканалами. Тарелка антенны, выполненная в форме линзы, собирает радиоволны в одной точке и усиливает радиосигнал до тех пор, пока не будет обеспечен его стабильный прием.

Чем дальше на орбите находится спутник, тем большая тарелка необходима для стабильной работы. После того, как радиоволны совмещены в одной точке, они передаются на конвертер. Это устройство их преобразовывает в понятный вид и передает через кабель на спутниковый ресивер, от которого, в свою очередь, сигнал поступает на телевизор.
Для подключения рекомендуется обратиться к специалистам, но, если знать направление, в котором находится спутник и порядок действий по установке, а также как настроить самому телевизор, выполнить эту задачу можно самостоятельно. Инструкция по установке антенны обычно идет в комплекте с оборудованием.

Узнать направление спутника можно через специальные сервисы в сети Интернет. При монтаже тарелки нужно избегать препятствий (деревьев, веток, зданий и т.д.) на пути между спутником и оборудованием. В противном случае сигнал от спутника будет прерываться. Подключают и настраивают телевизор на прием спутниковых телеканалов обычно согласно инструкции к телеприемнику.

Настройка телевещания

Не монтируя разъем на другой стороне кабеля, проведите кабель в дом, к месту подключения цифровой приставки. После этого смонтируйте F-разъем согласно инструкции выше. Подключите кабель к цифровой приставке.

Подключите приёмник к телевизору, включите его и дождитесь появления на экране телевизора соответствующего интерфейса. Для этого используйте окно инфобаннера, дважды нажав красную кнопку «f1» или «i» (при необходимости нажмите также зеленую кнопку).

После этого необходимо, медленно перемещая зеркало антенны в горизонтальной и/или вертикальной плоскости вокруг предполагаемой точки расположения спутника, получить появление устойчивого сигнала со спутника, найдя наибольшее соотношение шкал качества и силы сигнала.

При уроне сигнала менее 70 %* необходимо проверить качество соединения кабеля к конвертеру и/или приёмнику и качество смонтированных разъемов, а также проверить настройку антенны по азимуту и наклону — возможно, она неточно настроена на спутник и не принимает сигнал с него. Для этого отрегулируйте антенну. Это можно сделать следующим образом: контролируя шкалы уровня качества и силы сигнала, необходимо медленно передвигать антенну примерно по сантиметру, выдерживая в каждом положении не менее 3—5 секунд, до тех пор, пока обе шкалы при таком поиске не заполнятся как минимум до значений, указанных в таблице ниже.


Таблица уровней минимальных показателей силы и качества сигнала для определенных моделей спутниковых приставокИсточник gs.ru

После того как максимальный уровень шкал будет обнаружен, необходимо затянуть гайки до упора, не нарушая положение антенны и контролируя уровень принимаемого сигнала.

Для антенн 055-065 нормальным сигналом считается:

  • частота 11881 65 %;
  • частота 12226 75 %;
  • частота 12054 от нуля до 45 % (не всегда возможно).

Для антенн 08-09 нормальным сигналом считается:

  • частота 11881 80 %;
  • частота 12226 85 %;
  • частота 12054 от 65 %.

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Подключение антенны

Комплект оборудования состоит из спутниковой тарелки, цифрового ресивера, конвертера, карты условного доступа (смарт-карты). Для возможности пользоваться спутниковым телевидением подключение нужно начинать с подсоединения спутниковой антенны.

Для начала выбирается место, где будет располагаться тарелка. С предполагаемого места должен быть хороший обзор, и воображаемую линию между антенной и спутником не должны преграждать разные объекты: здания, деревья. Также нежелательно устанавливать под крышей, чтобы избежать стекания на устройство дождя и воды после таяния снега, а также на застеклённых балконах, верандах и чердаках. Способ крепления к стене и необходимые материалы (гайки, шурупы и т.п.) нужно выбирать в зависимости от материала, на который будет выполняться установка и ветровой нагрузки.

Подключение самой антенны происходит так:

  • Нужно закрепить кронштейн на стене;
  • На дугу конвертеродержателя по его концам вставляются заглушки и привинчивается опора, к которой затем крепится тарелка (зеркало антенны);
  • Антенну установить на кронштейн;
  • Гайки затянуть так, чтобы с усилием можно было двигать тарелку в разных плоскостях;
  • Конвертер (приёмное устройство, которое крепится на облучателе антенны) устанавливается разъёмом вниз в держатель, чтобы в него не попадали осадки;
  • Кабель присоединяется к конвертеру с помощью F-разъёма следующим образом:
  1. С конца кабеля снимается изоляция;
  2. Отгибается экран (оплётка кабеля);
  3. Отгибается фольга;
  4. Снимается слой внутренней изоляции;
  5. Навинчивается f-разъём;
  6. Срезается центральная жила (остаётся не более 2 мм).
  • Полученный конец кабеля вставляется в разъём конвертера;
  • Далее кабель крепится к дуге конвертёра, например, изолентой;
  • Разъём F надо загерметизировать, например, вначале изолентой, а сверху силиконовым герметиком;
  • Кабель прикрепить к кронштейну стяжкой или липкой лентой, но при этом возле антенны оставить некоторый его запас;
  • Антенна регулируется под определённым градусом с ориентацией на ближайший город. Таблицу городов и азимутов можно найти в инструкции по эксплуатации или на официальном портале триколора: https://www.tricolor.tv/help/connect/how-to-connect-and-configure-the/ustanovka-sputnikovoj-antenny/
  • Азимут выставляется с помощью компаса;
  • Кабель, идущий от конвертера, нужно подключить к приёмнику.

Следующим этапом будет решение вопроса, как нужно подключить ресивер Триколора к телевизору.

Принцип работы

Спутниковое работает, как и эфирное телевидение. Тарелка используется в качестве приемного устройства, а ретранслятором служит спутник. Следовательно, для успешной работы требуется принять качественный сигнал и вывести изображение на экран.

Поставка телевидения

Со спутника вещается два типа программ — открытые и закодированные телеканалы. Последние являются платным контентом, для разблокировки которого используется операторская карта оплаты, вставляемая в САМ-разъем.

Из рассмотренного можно сделать вывод, чтобы подключить спутниковую тарелку, нужны два устройства — декодер и CAM-разъем.

Как подключить ресивер Триколор к телевизору через HDMI

HDMI-интерфейс — современный и эффективный способ подключения к цифровому телевидению, который отличается минимальной потерей сигнала и является оптимальным вариантом современного цифрового вещания. В большинстве случаев достаточно просто соединить соответствующие порты на ресивере и телевизоре и выполнить настройку каналов. Однако встречаются и более сложные для настройки случаи.

Рассмотрим, как подключить Триколор к телевизору, если необходимо, чтобы сигнал вещания поступал на два экрана. Специалисты могут предложить два варианта решения проблемы. Когда абоненту нужно, чтобы одни и те же каналы транслировались на обоих телевизорах, следует приобрести специальный разделитель сигнала и дополнительный кабель. Если приставка имеет больше, чем один выход, можно не покупать разделитель – к первому телевизору нужно подсоединить первый выход, а HDMI-интерфейс – ко второму.

Подключение через ресивер

После того, как появилось сателлитное ТВ, ресивер стал незаменимым устройством, которое подключается между телевизором и спутниковой антенной. Ресивер выполняет роль декодера, принимающего сигнал в одном формате, преобразующего его, и передающего декодированный сигнал телевизору через подключение по телевизионному кабелю. Больше о выборе этого устройства читайте в статье цифровая приставка к телевизору.

Как правильно подключить сателлитную антенну к аппарату? В современных телеприемниках подключить кабель к телевизору через ресивер можно через следующие разъемы.

Таким образом, подсоединение сателлитного оборудования к телеприемнику — дело несложное. Главное – правильный выбор направленности антенны, соединение оборудования кабелями и настройка приема телевещания. О настройке ресивера своими руками можно узнать, посмотрев это видео.

Источник

Комплект поставки спутникового TV

Стандартный набор включает следующие комплектующие:

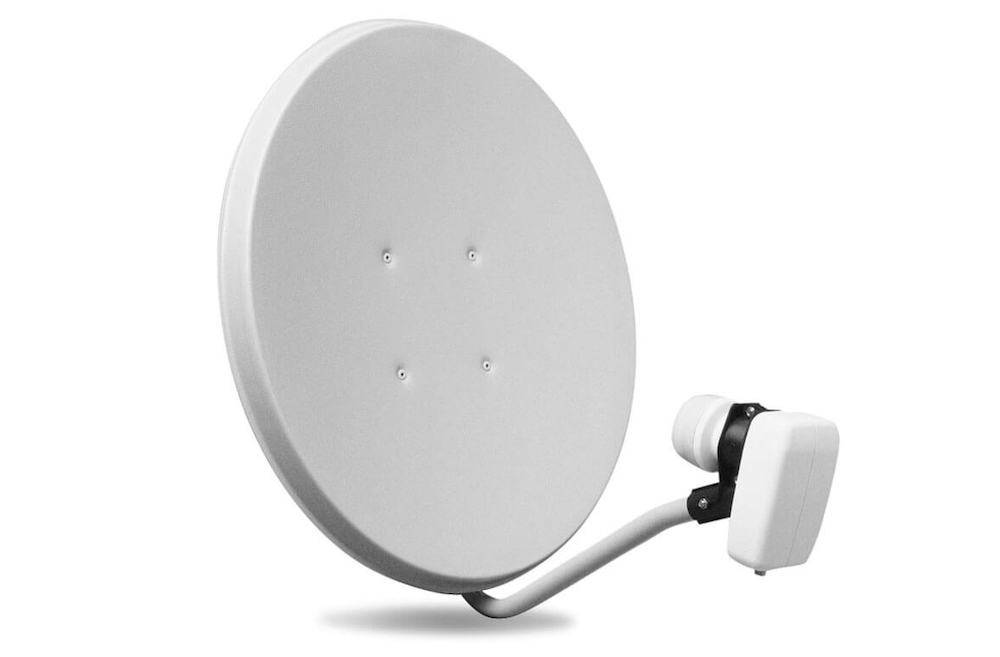

  1. Антенна. Приемник сигнала в виде тарелки сегодня наиболее популярный формат спутниковой антенны.
  2. Конвертер. Представляет собой усилитель сигнала одновременно с преобразователем частот. Для подсоединения питания этого элемента используют коаксиальный кабель.
  3. Ресивер. Предназначен для декодирования сигнала и его передачи по кабелю к телевизору. Ресивер можно подключить отдельно, но можно использовать встроенный в телевизор блок.

Спутниковое ТВ предполагает вещание 2 типов программ:

  • работающие в открытом доступе;
  • платный контент.

Для просмотра заблокированных каналов, входящих во вторую категорию, предназначены специальные карты оператора. Их устанавливают в отдельный разъем САМ.

Спутниковое ТВ: какое оборудование необходимо

Если для подключения аналогового телевидения достаточно кабеля, штекера, антенны и телевизора, то спутниковое ТВ нуждается в намного большем количестве устройств.

Среди них:

  1. Телевизионный спутник – источник принимаемого антенной сигнала, поэтому на него нужно ориентировать направление «тарелки»;
  2. Спутниковая антенна – особая конструкция, позволяющая принимать сигнал «из космоса», концентрировать его и отправлять на конвертер;
  3. Конвертер – усилитель принятого сигнала, направляющий его по кабелю на приемник (ресивер);
  4. Штанговый держатель – нужен для того, чтобы закреплять в нем один или несколько конвертеров, если сигнал поступает от нескольких спутников. Другое его название – мультифид-держатель.
  5. Кронштейн – сооружение, необходимое для крепления антенны и ее комплектующих на крыше, стене и другом основании. Конструкция его такова, что систему можно разворачивать и сдвигать в разные стороны.
  6. Ресивер – электронное устройство для обработки принимаемого сигнала в изображение и подачи его на телевизор.

Спутниковая тарелка из тонкого металлического листа

Для изготовления этого варианта нам понадобится лист тонкого оцинкованного металла толщиной 1…1,5 мм размерами примерно 100×100 мм. Из него можно сделать тарелку диаметром около 80 мм. Чтобы правильно разметить и разрезать металл, сначала берем картон подходящего размера и расчерчиваем его на 16 одинаковых круговых секторов (каждый сектор смещен относительно предыдущего примерно на 22,5). Затем чертим 4 окружности с радиусами, соответственно 75, 254, 400 и 538 мм. Последняя окружность выйдет за рамки картонного квадрата, поэтому просто обрезаем те его куски, которые будут снаружи. По этим окружностям мы потом будем изгибать шаблон. На следующем этапе изготовления шаблона производим вырезы вдоль всех 16 лучей, выдерживая расстояние С1…С4. Размеры С1=0 мм, С2=11 мм, С3=29 мм и С4=50 мм.

После того, как вырезы на шаблоне будут готовы, их переносят на лист металла при помощи металлической линейки и остро заточенной чертилки. Ножницами по металлу аккуратно вырезаем заготовку (раскройку) будущей тарелки. На последнем этапе металлические лепестки соединяют между собой и получают готовое зеркало антенны.

Подключение спутникового ТВ

Ключевым преимуществом спутникового телевидения является возможность его подключения и просмотра там, где прочие виды телевидения недоступны. Среди других плюсов можно назвать качественное изображение и звук, большое количество телевизионных каналов на любой вкус. Причем многие из них можно смотреть абсолютно бесплатно.

Сегодня буквально в каждом городе найдется компания, которая предложит комплект услуг по установке и настройке спутникового телевидения. Однако при наличии некоторых знаний и сноровки это можно сделать самостоятельно. Основные моменты подключения спутникового телевидения будут рассмотрены в статье ниже.

Конвертеры

Для начала, более подробно стоит рассмотреть сами конвертеры.

Они различаются по поляризации. Бывают модели:

с линейной поляризацией (вертикальной и горизонтальной)

с круговой поляризацией

С круговой используются для приема каналов Триколор ТВ и НТВ+ со спутника 36 градусов. Для приема МТС и Телекарта потребуется с линейной поляризацией Ku диапазона.

Отличить их можно по маркировке. Слева на рисунке круговой, справа – линейный.

Еще у них может быть разное количество выходов:

один

два

четыре

восемь

Сам конвертер состоит из трех основных элементов:

облучатель

волновод

электронный блок

Под крышкой облучателя можно увидеть диэлектрическую пластинку. Ее наличие говорит о том, что это конвертер круговой поляризации.

То есть, его можно применять для приема каналов Триколор и НТВ Плюс. Чтобы превратить такой конвертор в линейный, для поиска других спутников, достаточно вытащить и убрать пластину.

Кстати, пропадание или ухудшение сигнала, иногда может быть связано с повреждением этой пластинки. Она из-за перепадов температур на улице, постепенно разрушается и выкрашивается.

Специальные конвертеры для мультисвитчей имеют 4 выхода.

При этом они все не равнозначны. Один с вертикальной, другой с горизонтальной поляризацией. Плюс два поддиапазона – верхний и нижний. Это имеет значение при подключении кабелей через мультисвитч.

Что понадобится для монтажа антенны

Спутниковая тарелка, она же антенна, — это своеобразное зеркало, которое легко отражает сигнал от сателлита. Далее этот сигнал попадает на конвертер, а тот передает данные на приёмник. Именно через кабель, который подключен к ресиверу, телевизионное устройство и получает сигнал. Подключение спутникового ТВ — дело совсем несложное.

Что же нужно для правильного монтажа? В обычный комплект установки входит:

  • Непосредственно тарелка. Именно она переводит сигнал, полученный со спутниковой антенны, на конвертер;
  • Кронштейны и анкеры. Они нужны для крепления. Эти элементы выбираются в зависимости от размера тарелки;
  • Головка, или же конвертер. Данное устройство преобразовывает полученный со спутника сигнал в цифровой и передает его дальше, на приставку;
  • Дисек (Digital Satellite Equipment Control). Этот элемент необходим для объединения нескольких конвертеров;
  • Кабель. Обычный телевизионный кабель;
  • Ресивер. Такая приставка позволит смотреть общедоступные каналы. Если пользователь планирует смотреть платные каналы, то необходимо выбрать устройство с приёмником карт;
  • F-разъемы. Они необходимы для присоединения кабелей.

Как подключить Триколор к телевизору без ресивера

Каждому, кто планирует подключить спутниковое телевидение без ресивера, необходимо знать, что для этого требуется иметь современный телевизор, поддерживающий Смарт-ТВ, и приобрести специальный модуль, заменяющий традиционную приставку.

В ситуации, когда телезритель планирует подключить второй телевизор к одной антенне, приобретать дополнительный комплект оборудования так жене требуется. Достаточно воспользоваться небольшой приставкой-клиентом, которая соединятся с основным приёмником, но работает полностью автономно. В результате абоненты получают возможность смотреть любимые передачи без покупки второго ресивера. В крайнем случае, если имеющаяся техника не поддерживает присоединение приёмника-клиента, можно поменять оборудование, воспользовавшись специальным предложением телепровайдера.

Материалы для монтажа

Начнем с необходимых материалов. Для сборки вам потребуются:

сама тарелка

мультифиды – крепеж для головок

Без них, при наличии нескольких головок, у вас получится вот такая елка.

кронштейн крепления – “нога”

TV тюнер или ресивер

радиочастотный коаксиальный кабель с волновым сопротивлением минимум 75 Ом (РК 75 или западный аналог RG и SAT) + F разъемы к нему

конвертеры или головки – обычно от одной до 3-х штук (при сборке так называемого “Горыныча”)

коммутатор Diseqc – он переключает сигнал с одной головки на другую, когда их несколько

мультисвитч

Он потребуется, если вы захотите одновременно подключить несколько телевизоров от одной тарелки.

Правильная установка тарелки

Лучше всего спутниковые тарелки устанавливать в легкодоступном месте. Это позволит легко и быстро поправить устройство или же отремонтировать его в случае поломки. В установочном комплекте обязательно есть инструкция, которая поможет сделать процесс монтажа быстрым и легким. Следуя инструкции, можно будет включить спутниковое ТВ уже через пару часов после покупки. Во время установки необходимо учитывать следующие факторы:

  • Кронштейн, на который устанавливается тарелка, должен быть очень плотно прикреплён. В противном случае сильные порывы ветра могут сорвать антенну с крыши или стены здания;
  • Чтобы кронштейн был устойчив, необходимо правильно его установить. Для правильного монтажа необходимо направить конвертер вниз;
  • Чтобы кабель оставался рабочим как можно дольше, он должен быть герметизирован, а также надежно закреплён при помощи стяжек или же изоленты;
  • Монтировать тарелку нужно так, чтобы она могла свободно вращаться в любой плоскости. Благодаря этому её можно будет быстрее настроить.

Первоначально антенну необходимо направить на юг. Чтобы она хорошо ловила сигнал, на её пути не должно быть никаких препятствий и помех, включая здания, деревья и т. п. Даже малейшие преграды могут значительно ухудшить качество принимаемого сигнала. Современные телевизоры оснащаются тюнером DVB-S2. Он позволяет смотреть спутниковое ТВ без приставки — ресивера. Однако необходимо понимать, что тарелки, которые подключаются таким образом, смогут ловить только те каналы, которые вещают на иностранном языке. Чтобы просматривать отечественные каналы, необходимо приобрести САМ-модуль. Подключается данное устройство через РСМСIA-разъем. Приобрести такой модуль можно как отдельно, так и вместе со стартовым пакетом.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
