Как правильно расставить акустику для домашнего кинотеатра без проводов

Обзор видов

Источники звуков домашних кинотеатров разделяются на несколько видов по типу установки. Некоторые из них легко разместятся на любой из стен в помещении, иные можно приспособить на потолке или установить на полу. К тому же стоит отметить то, что портативный домашний кинотеатр в любом случае имеет 2 тыловые колонки. В них, помимо обычного звукового сигнала, поступает ряд других команд, среди которых регулировка звуковых сигналов, а также поддержка объемности эффекта. Все оставшиеся колонки могут быть размещены в любом месте.

Такие акустические системы в комплекте имеют саундбуфер, а также колонки больших и средних размеров. С их помощью воспроизводятся басы, к тому же практически без искажений.

Специалисты рекомендуют устанавливать их подальше от стен. Это необходимо для того, чтобы не получился эффект наложения звука. Такие конструкции занимают достаточно много места. Поэтому помещение обязательно должно иметь большие размеры.

Потолочные

Данные акустические системы, помимо своих хороших технических показателей, должны отличаться стильным внешним видом. Это нужно, чтобы домашний кинотеатр мог вписаться в интерьер помещения. Чтобы немного облегчить эту задачу, некоторые производители разработали ряд систем, которые практически незаметны. К тому же они совершенно не занимают места.

Как правило, динамики защищают при помощи разной по цвету сетки. Ведь именно она находится снаружи. Чаще всего форма таких колонок полукруглая. Обычно такие модели покупают в небольшие помещения.

Встраиваемые

Такая акустическая система является самой распространенной на профессиональном аудиорынке. Ее главным достоинством считается то, что она занимает совсем немного места. К тому же издаваемый звук достаточно динамичный и насыщенный.

А вот недостатком встраиваемых систем считается необходимость проведения ряда монтажных работ. Установить их можно и на стены, и на потолок.

Данная акустическая система предназначена для крепления на стену. Настенная акустика имеет либо прямоугольную, либо квадратную форму. Звучание таких домашних кинотеатров достаточно реалистическое и качественное.

Использовать такую акустическую систему можно в любом помещении.

Колонки необходимо разместить так, чтобы они были на уровне человеческого лица.

Монитор компьютера вместо ТВ

Данная разновидность подключения чаще всего помогает в случае поломки телевизора или его общей неисправности. В целом это может помочь и при иных обстоятельствах, но перечислить все из них не представляется возможным.

Суть заключается в том, что для проигрывания изображения будет использоваться монитор ПК, в то время как всё остальное работает от домашнего кинотеатра.

Данный способ используют также любители видеоигр, только в обратную сторону: передают изображение с компьютерного монитора на большой экран. В обоих случаях подключение будет идентичным.

Чтобы соединить устройства между собой могут использоваться:

  • HDMI-кабель;
  • VGA-кабель, с «тюльпаном» или без такового.

Если у владельца имеется современный компьютер и такой же домашний кинотеатр, то скорее всего имеются HDMI-разъёмы. Подключать следует именно через него, т. к. данный формат передачи данных является лучшим в своём роде (как для видео, так и для аудио).

Для более старых моделей компьютеров и/или медиа-центров кинотеатра следует использовать VGA-кабель. Именно через него соединялись устройства до появления HDMI. Но у этого кабеля на обратном конце должен быть «тюльпан», если в медиа-центре нет VGA-разъёма.

«Тюльпаном» называется разветвление кабеля в три штекера с разными цветами. Чаще всего это красный, белый и жёлтый, но могут быть и другие (например, COMPONENTVIDEO с красным, синим и зелёным цветами).

У данного способа подключения нет особенных преимуществ или недостатков. Зачастую, это крайняя мера в спорных ситуациях (та же поломка телевизора и т. д.). С другой стороны, монитор компьютера обладает значительно меньшим откликом, и новые кадры будут появляться раньше, чем на экране телевизора. То есть сцены станут более динамичными, хотя современные модели телевизоров уже давно не уступают по функционалу компьютерным мониторам.

Основные разъемы

Перед присоединением стоит предварительно убедиться в наличии соответствующего гнезда. В современных телеприемниках Самсунг используется множество аудиоразъемов, например:

  1. «Scart»
  2. «RCA».
  3. «OUT» линейного типа.
  4. Разъем для наушников или гарнитуры.
  5. HDMI.
  6. Оптический цифровой аудио порт.

При взаимодействии через Scart или RCA следует учитывать, что динамики имеют усилитель и подбирать их придется по уровню мощности. Линейный разъем и наушники используются только в случае отсутствия иных выводов. Такого вида устройства не имеют встроенного усилителя и подключаются через mini jack либо через 3,5 мм. Цифровые оптические порты используются во всех современных технических устройствах. Например, домашний кинотеатр, звук которого иногда не уступает реальному кинотеатру. Практически у всех современных телевизоров имеются выходы для HDMI или аудиопорта.

Какие кабели используются для подключения

Качественное объемное звучание из колонок напрямую зависит от того, какие кабели используются при подсоединении. Разобравшись с основными типами разъемов, остается выбрать подходящий кабель, через который будут соединяться устройства.

Кабель HDMI ARC. Считается интерфейсом высокой четкости, через него подсоединяют к плазме современную акустику, например, звуковые панели и домашний кинотеатр. Кабель HDMI ARC способен транслировать действительно качественный объемный звук.

HDMI ARC выпускаются в трех форм-факторах:

  • Full Size – для габаритной аппаратуры (телевизоры);
  • Mini-HDMI – для смартфонов, планшетов;
  • Micro-HDMI – для лэптопов, ноутбуков, некоторых планшетов.

Кабель с интерфейсом Scart-RCA. «Расческа» и разноцветный «тюльпан» позволяют подсоединять дополнительную акустику, когда интерфейсы подключения не совпадают на соединяемых устройствах.

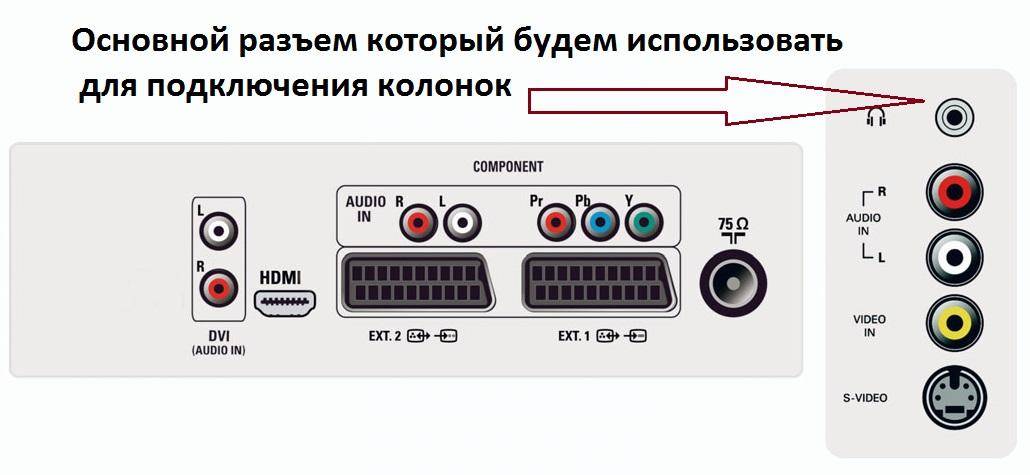

Линейный выход и гнездо для гарнитуры. Распространенное подключение для стереофонического звука, когда аппаратура не имеет других разъемов. Дополнительные динамики подключаются посредством TRS или Г-образного переходника 3,5 мм mini Jack — 2RCA.

Цифровой оптический аудиокабель. Сразу стоит отметить, что оптический порт устанавливается на новейших моделях TV, подключение через этот выход обеспечивает наилучшее многоканальное качество передачи звука.

Кабель-переходник HDMI-RCA (тюльпан). При подключении техники с разъемами HDMI и RCA, кроме возможности простого физического соединения, нужно учитывать технические нюансы. Необходимость преобразования сигналов чаще всего достигается выбором правильного конвертера. Так для ТВ с портом HDMI ARC к колонкам с разъемом RCA (тюльпан) – звуковой конвертер HDMI ARC to RCA/3,5 мм.

Кабель-переходник SCART-mini Jack. Хорошее решение для сабвуфер + телевизор, когда на ЖК-панели отсутствует вход для наушников.

Это основные виды кабелей и переходников, которыми чаще всего подключается дополнительная акустика к любым моделям TV.

Правильно расположить и настроить

Помимо подбора комплектующих домашнего кинотеатра по марке производителя и соответствия основным параметрам необходимо учитывать взаимное влияние акустических систем и элементов помещения.

Существуют различные виды комплектования акустики для домашнего кинотеатра. Основным вариантом является конфигурация, получившая наименование 5.1. Первая цифра в данной формуле обозначает количество каналов для воспроизведения, вторая — число сабвуферов.  Выполняются самые различные варианты исполнения звуковой составляющей домашнего кинотеатра. Чем выше число её элементов, тем больше возможностей открывается для дальнейшего совершенствования и модернизации аппаратуры.

Основным правилом является размещение колонок на равном расстоянии от слушателя, при этом должна соблюдаться одинаковая высота расположения фронтальных и тыловых динамиков. Установка центральной колонки под телевизором или на потолке зачастую приводит к звуковым искажениям, отрицательно влияющим на общую картину воспроизведения. Тыловые колонки могут обладать несколько меньшей мощностью без ущерба для общей картины.

Акустические системы должны иметь необходимый зазор между корпусом и элементами помещения для предотвращения взаимного влияния. Мощность акустики следует подбирать так, чтобы не доставлять неудобств окружающим, поскольку современная акустика вполне способна вызвать ощутимые колебания в панельных домах.

Однако, если совершить нужный выбор и прислушаться к советам специалистов, то всегда возможно получить прекрасный кинотеатр в домашних условиях. Результатом станет возможность наслаждаться последними новинками и полюбившимися кинолентами в прекрасном качестве и ощутить непередаваемую атмосферу мира кинематографа.

Вводная

Для начала поясним, что к моменту написания этого текста имеется такое огромное количество акустических систем, их форматов и особенностей расстановки, технологий и нюансов подключения, что их подробное описание превратилось бы в отдельную статью или скорее пудовую книгу-многотомник. Причин для сложившейся картины предостаточно. От не стоящих на месте технологий и дороговизны качественных аудиосистем, с которыми не спешат прощаться их владельцы, до компаний производителей, которые стремятся продвигать свой продукт за счет улучшения именно встраиваемых акустических решений.

В любом случае мы имеем, что имеем. И в данной статье будем исходить из того, что хорошая акустическая система должна обеспечивать качественный и объемный звук, создающий эффект погружения в происходящие на проекционном экране. Само собой, чем выше качество соединения акустики с проектором, тем лучше и естественней она звучит. Погружение же, как правило, обеспечивают многоканальные акустические системы. Наиболее популярные из них 2.1, 5.1 и 7.1 системы, а также их вариации.

Цифровое обозначение, как несложно догадаться соответствует количеству каналов. К примеру, 5.1 канальная система домашнего кинотеатра может состоять из двух фронтальных и двух тыловых колонок, а также центральной колонки и сабвуфера.

Более современным и удобным в эксплуатации и настройке аналогом являются звуковые панели, так называемые саундбары (либо сурраундбары), особенности конструкции которых позволяют обеспечивать более широкое аудио покрытие использую лишь один корпус.

Протягиваем кабель

Прежде чем приступить к протяжке кабеля, стоит пометить каждый провод, чтобы было понятно какой куда идет (например, «Потолочный правый канал» или «Правый Atmos»). Лучше промаркировать сам кабель, обойдясь без наклеек, которые могут потеряться.

Вы должны понимать, что каждый случай индивидуален, поэтому четкой пошаговой инструкции по протяжке кабеля мы дать не можем. Все зависит от помещения. В сети есть много полезных ресурсов с информацией на эту тему. Поищите статьи, посвященные установке внутристенных колонок, прокладке кабеля, работе с противопожарными перегородками и плитами перекрытий. Также можно поискать обучающие ролики. Чтобы вам было проще, ниже мы обсудим два очень полезных инструмента: протяжную проволоку и гибкие стержни.

Подключение акустической системы к проектору

Классический вариант подключения акустической системы – проводной. Первым шагом при подключении этого типа вам нужно ознакомиться с имеющимися портами на вашем проекторе, а ещё лучше сделать это до его покупки. К примеру, в наших обзорах в характеристиках всегда прописывается, какие порты поддерживает устройство. Естественно, имеющиеся на проекторе порты нужно сопоставить с портами на акустической системе. Дело в том, что некоторые акустические системы обладают аналоговым типом подключения в то время, как вся современная техника перешла на цифровой тип передачи аудио и видеосигнала. И проекторы не стали тут исключением. Пожалуй, самым простым способом подключения качественной 5.1 или 7.1 аудиосистемы будет наличие ресивера, которые имеет всевозможные порты подключения, на все случаи жизни, и прекрасно справляется с декодированием любого аудиосигнала.

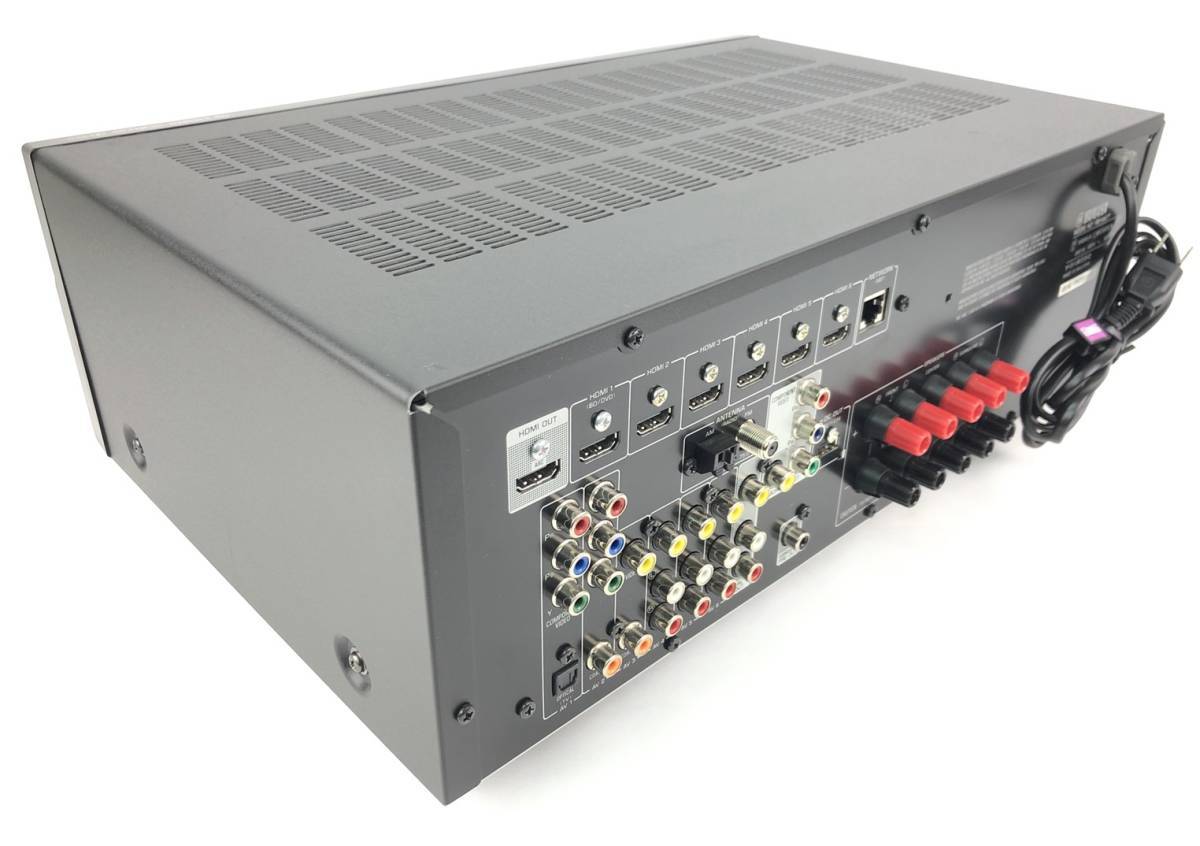

Другой вопрос, что подобный ресивер обойдется вам недешево, да и компактностью данная техника не отличается. И тут к нам на помощь приходят затейливые ребята из Китая, которые предлагают нашему вниманию целый ряд решений для этой проблемы.

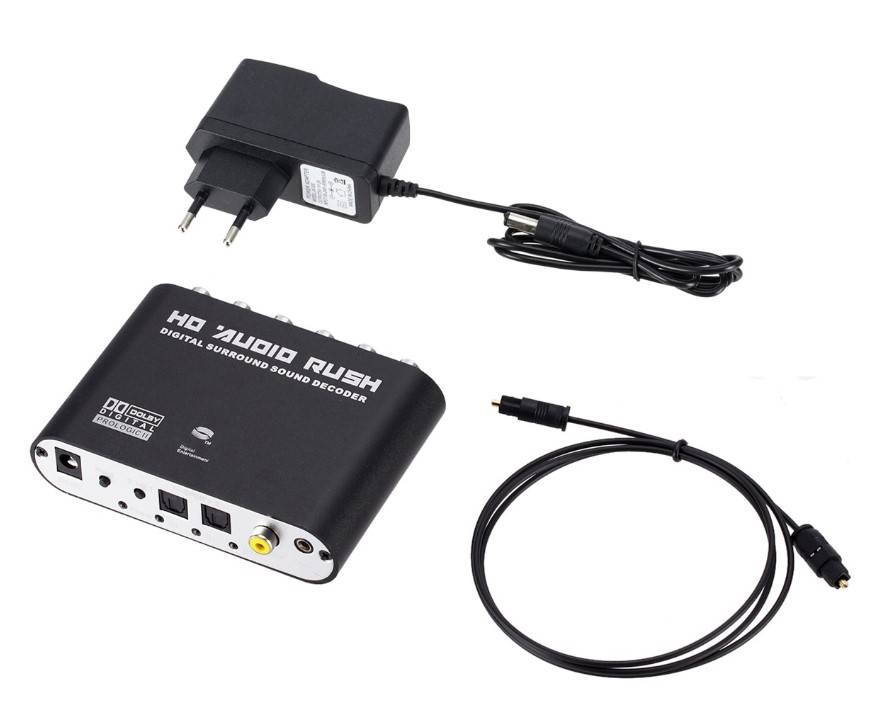

Цифро-аналоговый преобразователь (ЦАП)

Работа этой волшебной коробочки крайне проста, после её подключения к электропитанию и вашей акустической системе, вы можете вывести звук с проектора через оптический аудио кабель (Toslink), который поддерживают большинство проекторов (обычно порт подписан, как S/PDIF), либо через коаксиальный кабель. Приятным бонусом является, что по мимо подключения проектора к аудиосистеме, вы также можете подключить, например, TV приставку.

Приобрести подобный конвертер можно здесь и, например, тут.

Для аудиосистем 5.1 подойдет такой, либо этот.

Видео с примером подключения аудиосистемы 5.1 через цифро-аналоговый преобразователь, совместно с TV-приставкой можно посмотреть ниже.

Аудио экстрактор HDMI

Ещё один очень полезный конвертер, позволяющий вычленять аудиосигнал по средствам HDMI соединения, иначе говоря, технологии HDMI ARC – цифровой интерфейс с двусторонним звуковым каналом. С помощью этого устройства можно подключить аудиосистему к проектору, который не имеет других подходящих выходов, кроме HDMI. Попутно устройство может обеспечить связку нескольких устройств в одну систему, однако для этого следует обязательно проверить поддерживает ли HDMI-контроллер вашего проектора подобную технологию. Если в документации указана поддержка v1.4 и выше, то всё должно работать корректно.

Найти и приобрести подобный экстрактор можно здесь и тут.

Видео подключения, на примере связки телевизора, компьютера и 5.1 аудиосистемы можно посмотреть ниже.

Внешняя звуковая карта

На просторах AliExpress можно встретить довольно популярное устройство именуемое оптическим USB аудио адаптером 5.1. Но не спешите радоваться. К сожалению, тут не всё так просто. Данное устройство предназначено прежде всего для персональных компьютером и ноутбуков, так как требует установки специального драйвера позволяющего определить устройство. Если же подключить внешнюю звуковую карту напрямую через USB порт к проектору скорее всего ничего не произойдет. Проектор просто не сможет определить подобное устройство. Но на случай, если вы всё же стали обладателем этой коробочки и теперь не знаете, как её применить, либо идея с выводом звука с ПК на 5.1 акустическую систему также вам нравится, мы оставим вам ссылочку на одну из наиболее популярных моделей здесь.

А также ссылку на видео обзор по работе с ней ниже.
