Самодельный держатель для дрели

Особенности конструкции самодельного сверлильного станка

Целесообразность изготовления сверлильного станка своими руками заключается в том, что из-за простоты конструкции такое устройство можно сделать из подручных средств, которые есть в любой домашней мастерской или в гараже.

Довольно часто среди самодельных аппаратов подобного назначения можно встретить сверлильный станок из рулевой рейки

Прежде чем приступать к изготовлению такого станка своими руками, важно разобраться в том, из каких конструктивных элементов состоит сверлильное оборудование

Конструкция самодельной стойки

В конструкции любого сверлильного станка можно выделить такие составные элементы, как:

• несущая станина;
• направляющая, по которой перемещается основная рамка;
• держатель, на котором крепится рабочая головка;
• сама рабочая головка;
• ряд дополнительных элементов (патроны, втулки, крепежные элементы и др.);
• амортизирующее устройство, предназначенное для обеспечения возврата рабочей головки в исходное положение;
• устройство для фиксации обрабатываемой детали на поверхности рабочего стола;
• блок питания, если этого требуют параметры используемого электродвигателя;
• рукоятки, которые передают крутящий момент или усилия на механизмы станка.

Узел крепления дрели

В самодельных сверлильных станках станина одновременно выполняет несколько функций.

• Данный элемент является основанием, на котором крепят все остальные элементы агрегата.
• Благодаря массивности станины уравновешиваются элементы конструкции станка, что необходимо для обеспечения его устойчивости в процессе выполнения обработки.
• Верхняя часть основания станины используется в качестве рабочего стола оборудования, на котором располагают зажимные устройства (чаще всего тиски).
• Рабочая головка станка, как уже говорилось выше, крепится на основной рамке, монтируемой на станине.

Станина из колесного диска, внутри которого установлен круг из листовой стали толщиной 10 мм

Чтобы основная рамка с рабочей головкой станка могла возвращаться в исходное положение, к ней подсоединяют амортизатор с зафиксированной на нем рукояткой. На многих самодельных сверлильных станках используется пружинный амортизатор, однако мы рассматриваем конструкцию, в которой в качестве амортизирующего элемента выступает рулевая рейка, входящая в комплектацию отечественных автомобилей ВАЗ. Применение такой рейки позволяет обеспечить более плавный ход основной рамки и рабочей головки, а также стабильную и точную работу подъемного механизма.

Электродвигатель самодельного станка, который будет отвечать за вращение сверла, также крепится к основной рамке при помощи специально подобранного держателя. В зависимости от того, какой электродвигатель вы будете использовать для сборки своего станка, к нему подбирается зажимной патрон для сверл и при помощи переходников соединяется с валом приводного агрегата. Если электродвигатель, который вы установите на свой станок, не рассчитан на стандартное напряжение электрической сети 220 В, то для него вам необходимо будет подобрать соответствующий блок питания.

Сверлильная голова станка с двигателем от стиральной машины

В качестве зажимного устройства, в котором будет фиксироваться обрабатываемая деталь, можно использовать тиски, представляющие собой наиболее универсальное и надежное приспособление.

Преимущества системы

Собранная из подручных материалов стойка предоставляет множество преимуществ.

1. Возможность сэкономить на покупке дорогостоящего оборудования с узким профилем применения. Серийная модель устройства может использоваться только как станок, в то время как дрель из самодельной системы можно снять и использовать по прямому назначению.
2. В качестве основных элементов системы можно использовать детали устройств, которые давно не используются из-за неисправности или устаревших характеристик. Коробки со старым инструментом можно найти в любой кладовке.
3. Собрать такое устройство не сложно даже в домашних условиях. В свободном доступе имеется огромное количество различных схем и чертежей, разработанных профессионалами и опытными мастерами. Следуя инструкциям, вы без труда справитесь с задачей.
4. Держатель, изготовленный для дрели, можно прикрепить к верстаку или столу, он не требует дополнительного места. Приложив некоторые усилия, вы можете разработать собственную схему, отвечающую всем требованиям вашей мастерской.

Перечисляя все положительные стороны, не стоит забывать и о недостатках. Можно потратить много времени и сил на продумывание всех мелочей, но самоделка всегда будет уступать профессиональному оборудованию. Наиболее распространены среди таких устройств следующие проблемы.

1. Для создания некоторых элементов стойки придется обратиться за помощью к токарю. Это может потребовать вложения дополнительных средств, как временных, так и денежных.
2. В связи с кустарным способом изготовления элементов, в них могут возникать люфты, что негативно сказывается на работе. От этого может страдать точность и качество будущих изделий.
3. Самодельные стойки не могут выполнять сложных операций, к примеру, для большинства из них недоступно сверление под углом.

Резюмируя вышесказанное, можно сделать вывод: если стойка требуется для простой обработки и используется в повседневной жизни не часто, смело беритесь за самостоятельное изготовление. В случае постоянного использования, а тем более профессиональной деятельности, лучше отложить денег на заводской инструмент. В конце концов он окупит себя, и работать за ним будет не в пример комфортнее.

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

• изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
• сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
• чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
• при желании всегда можно создать собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

• для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
• по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
• самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

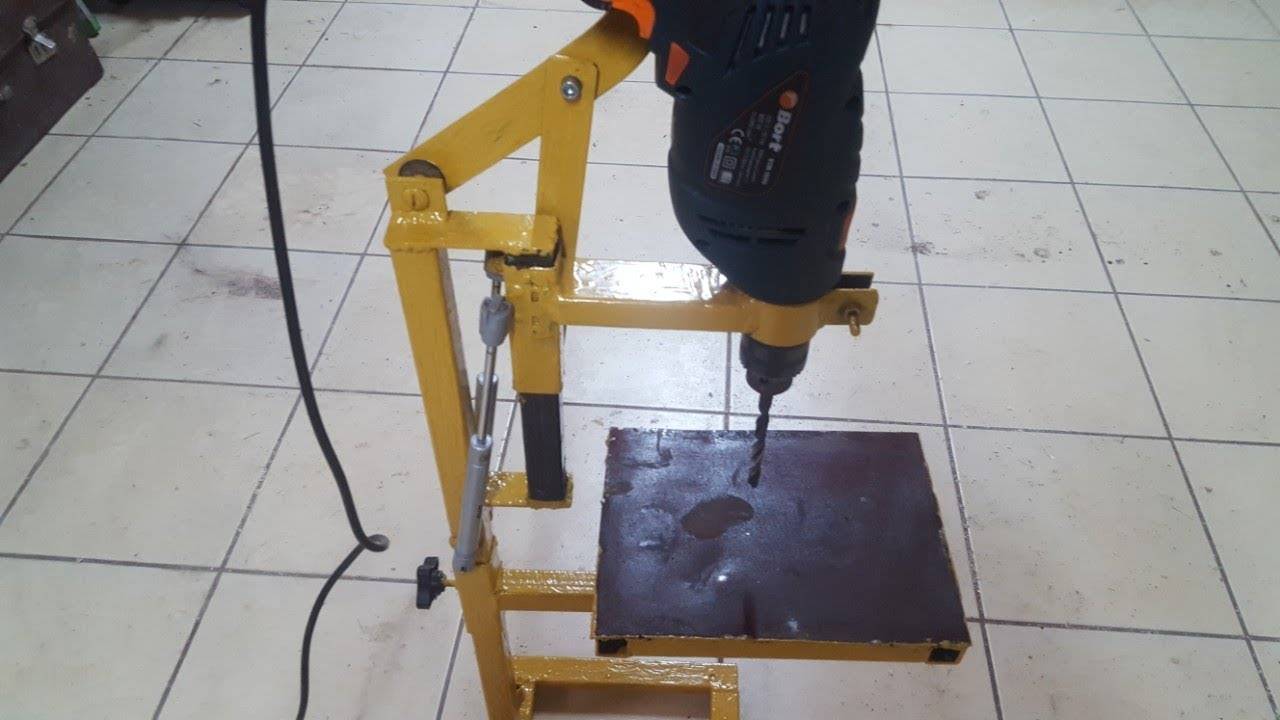

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.

Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.

Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).

Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

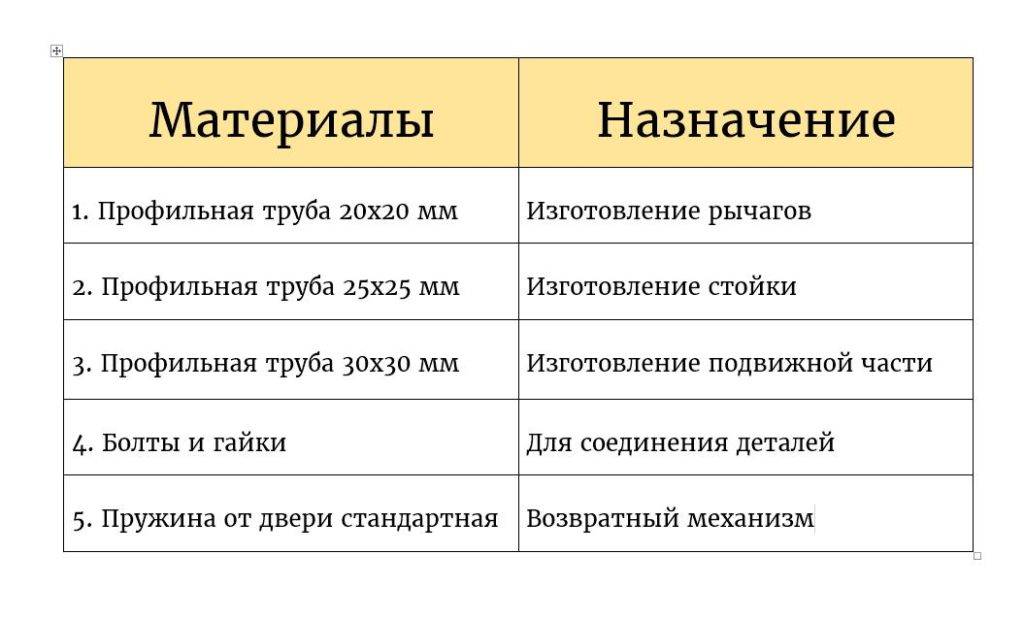

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).

Приступаем к изготовлению стойки для дрели своими руками.

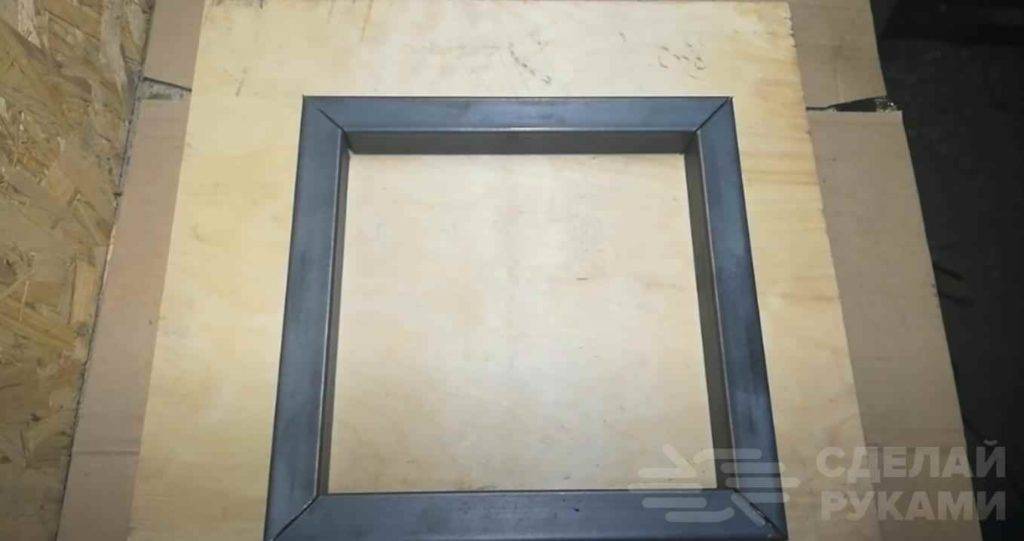

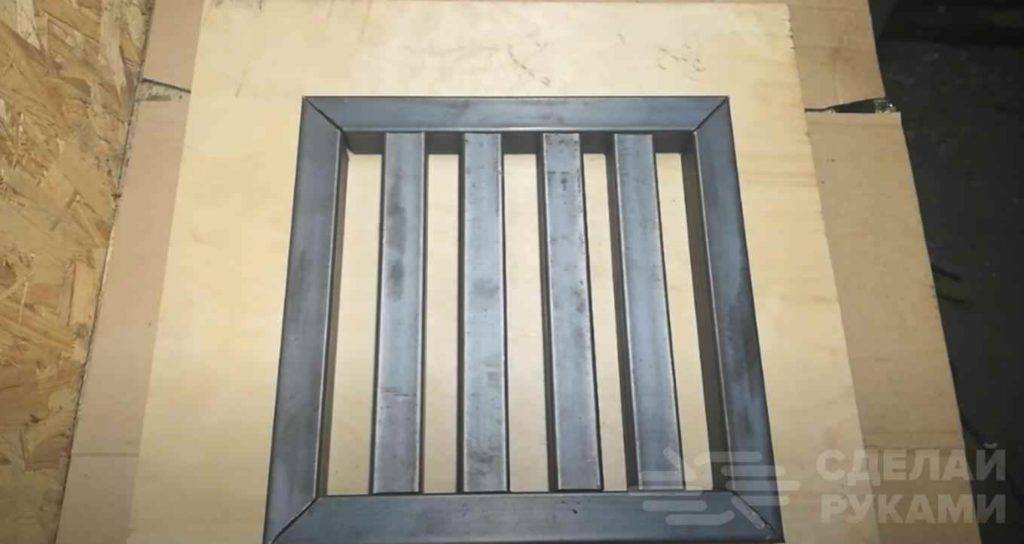

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

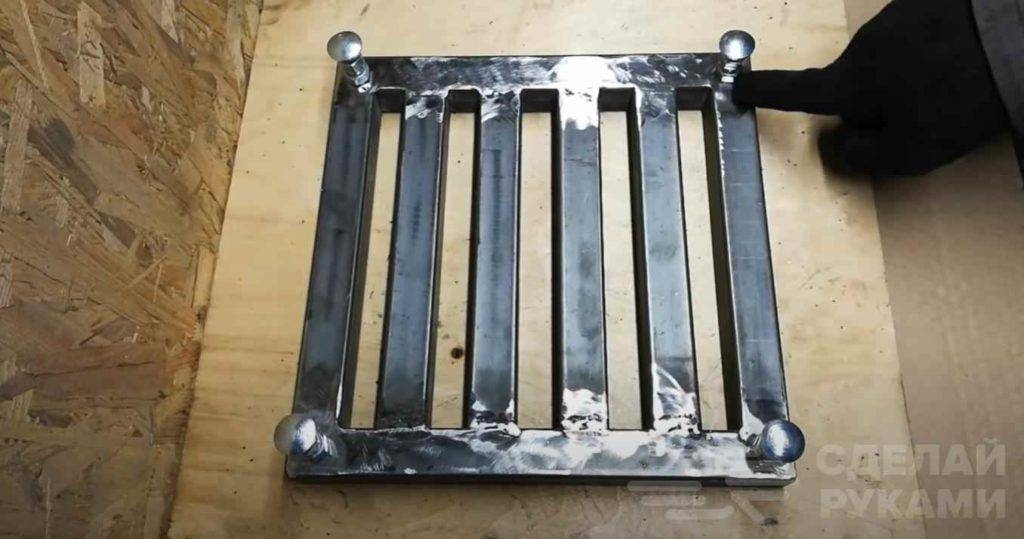

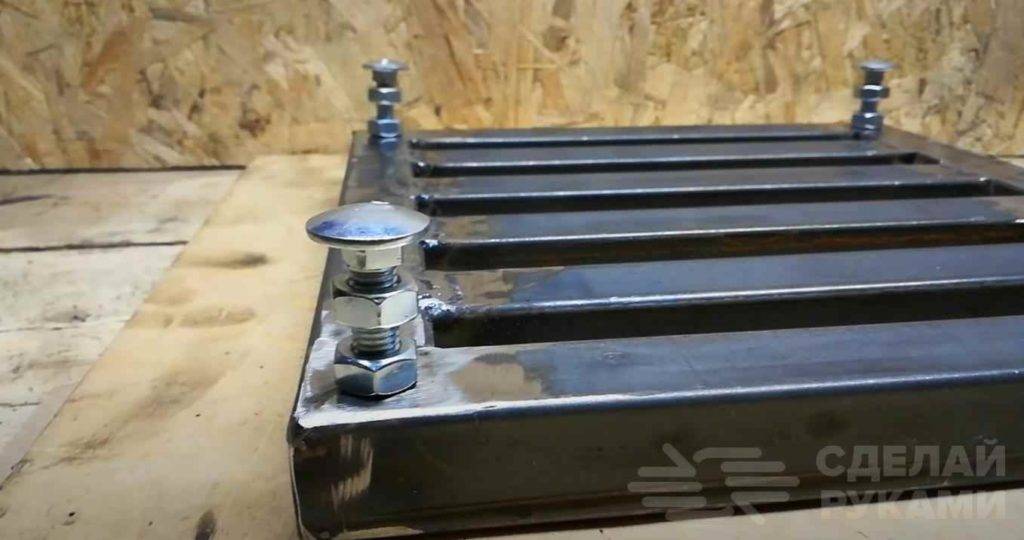

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

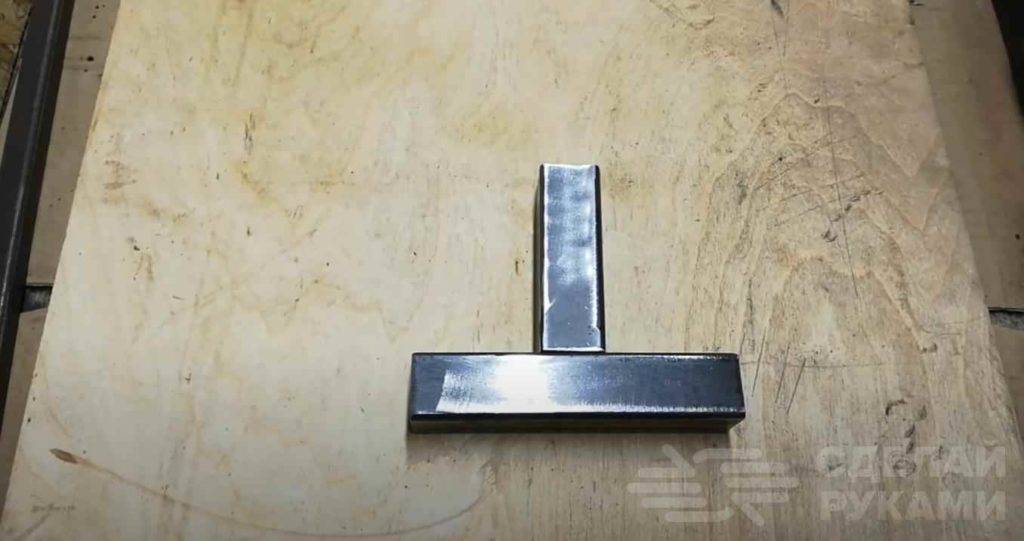

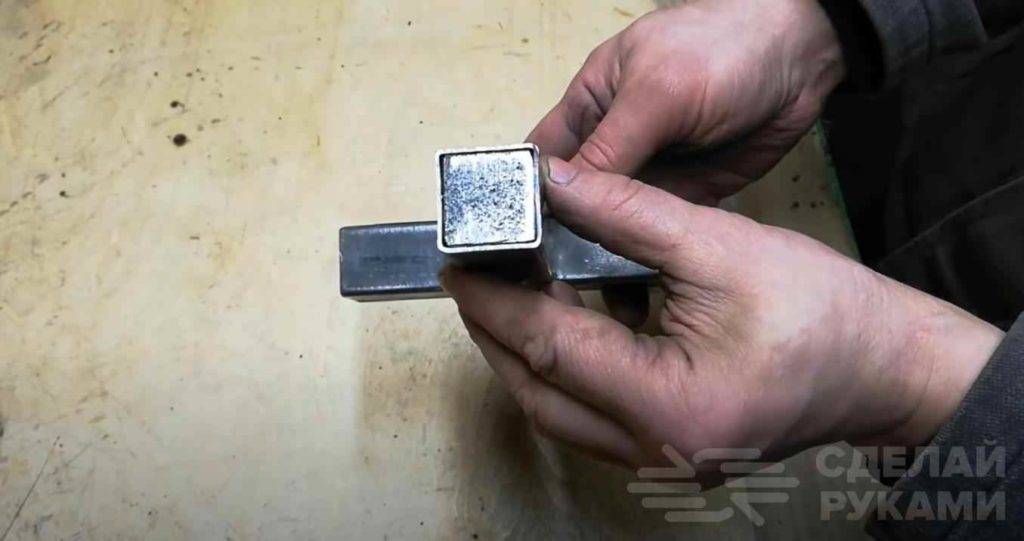

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

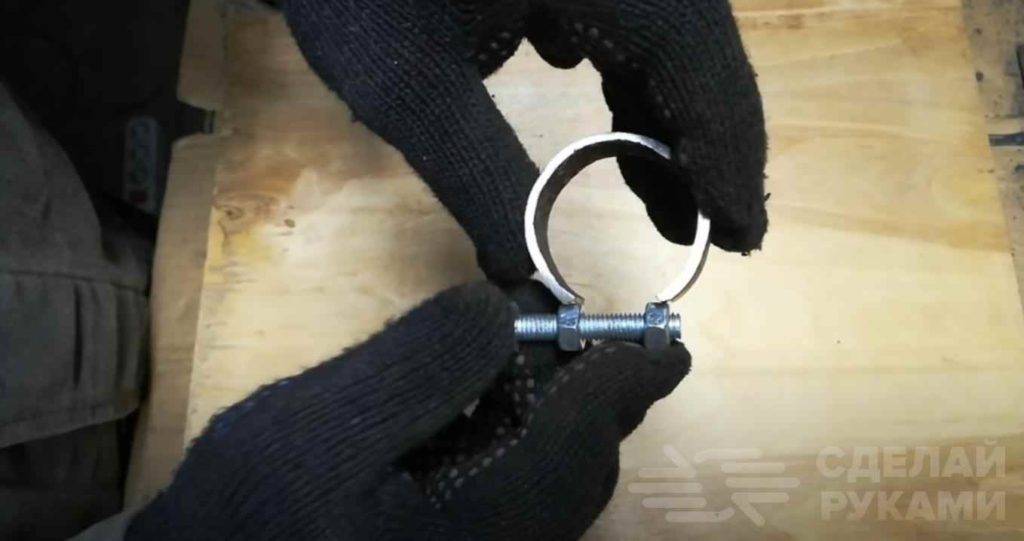

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.

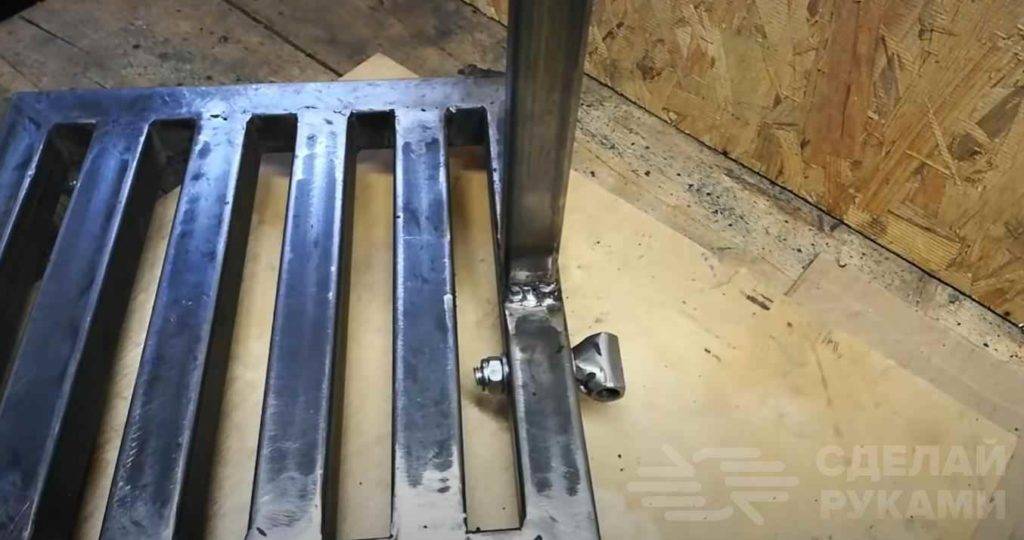

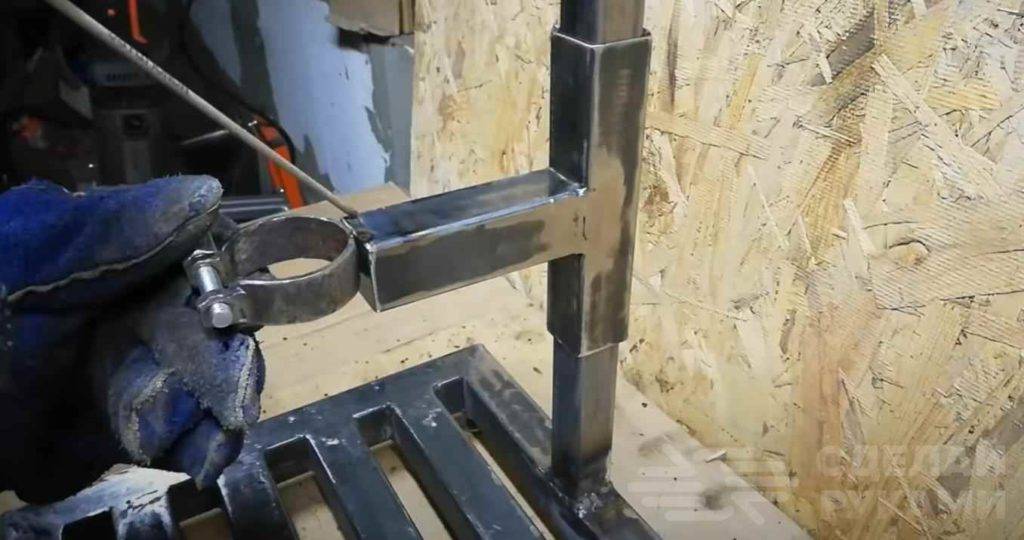

Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

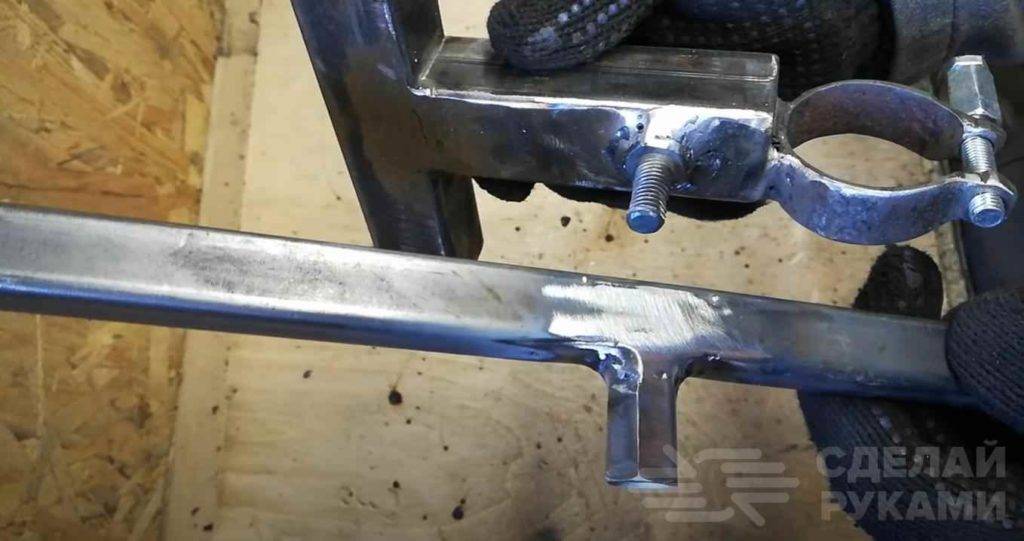

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

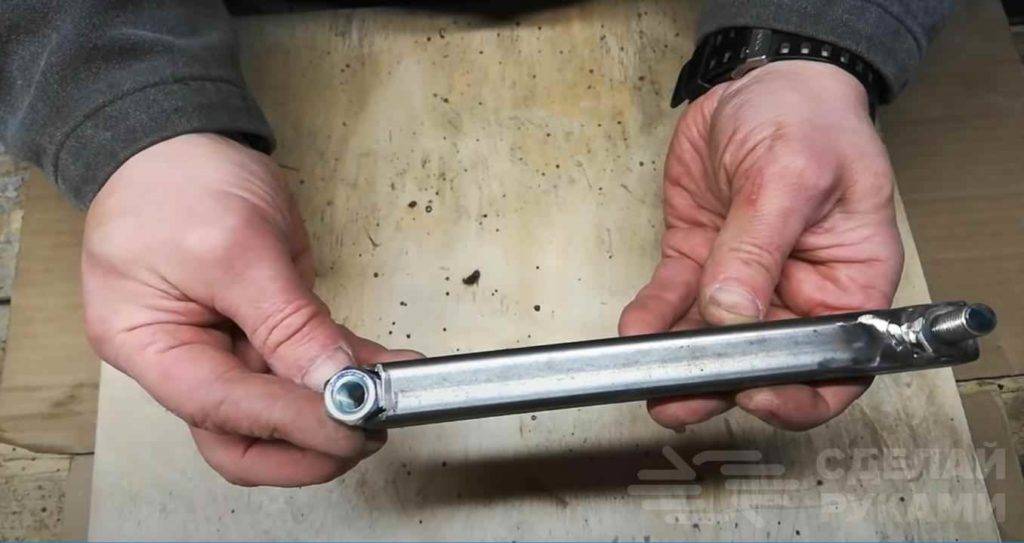

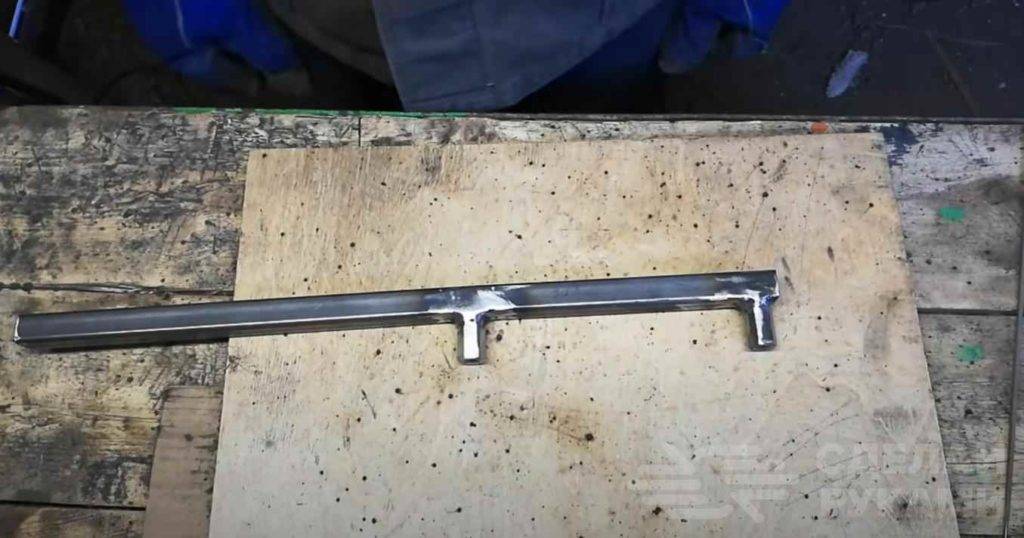

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

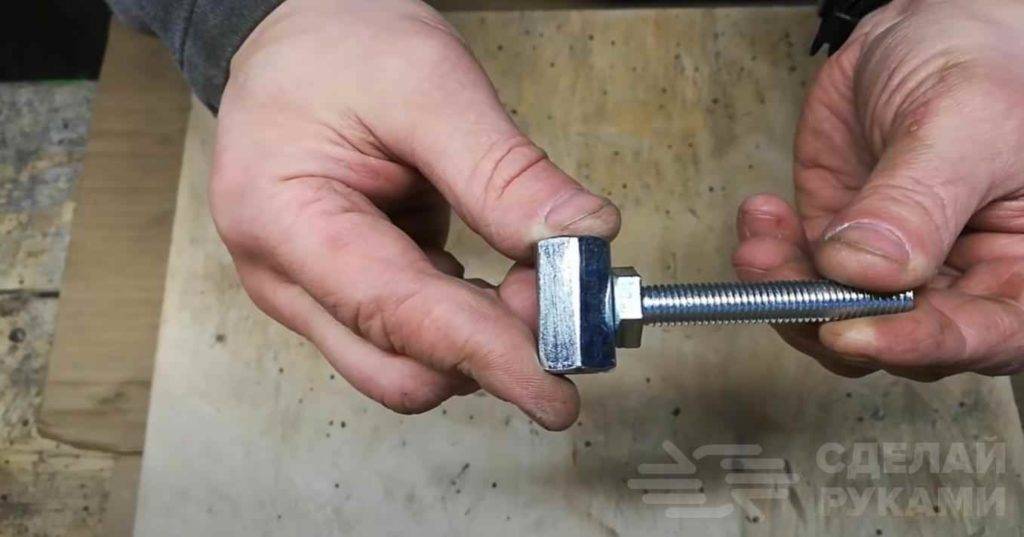

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

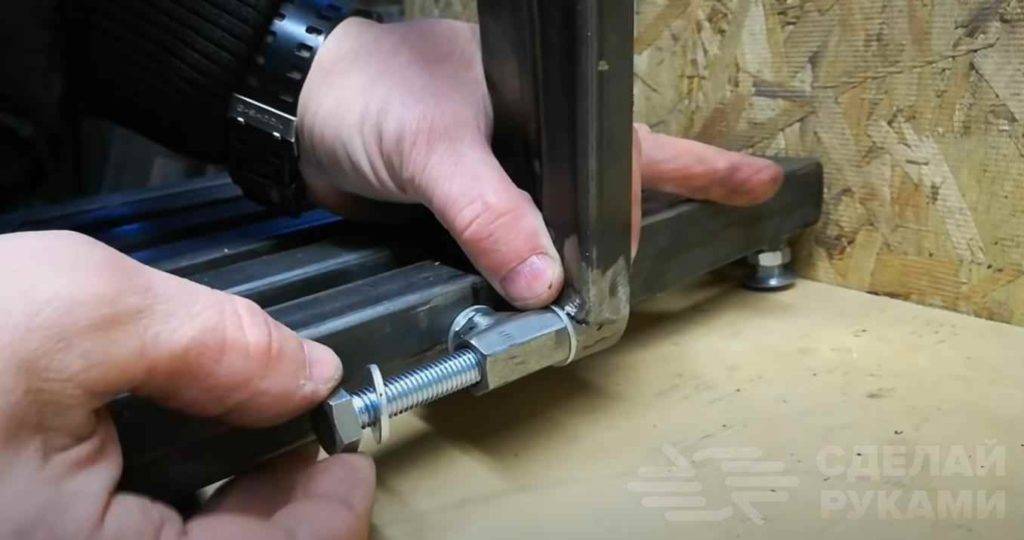

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

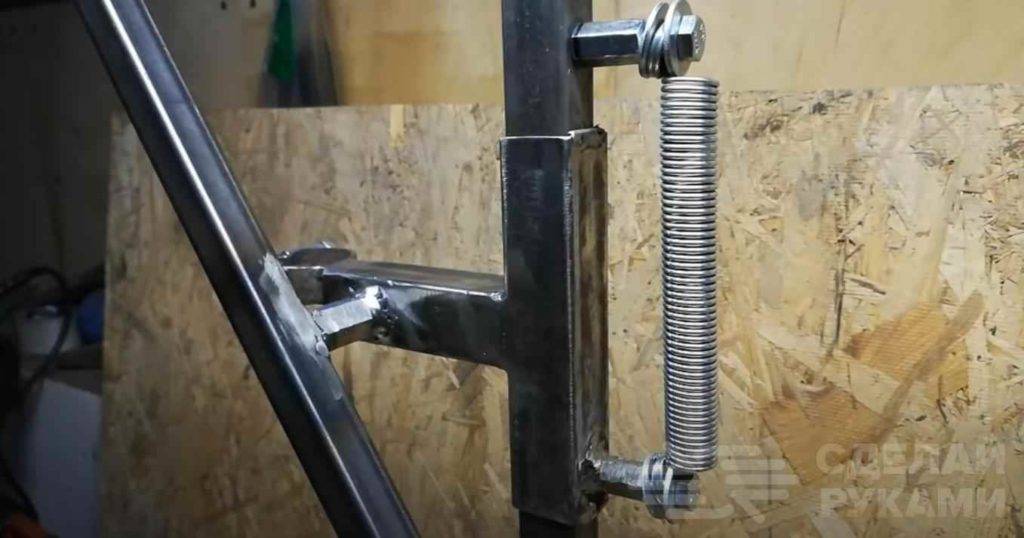

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели.  Фиксируется пружина при помощи двух удлиненных гаек и болтов.

Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.

Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

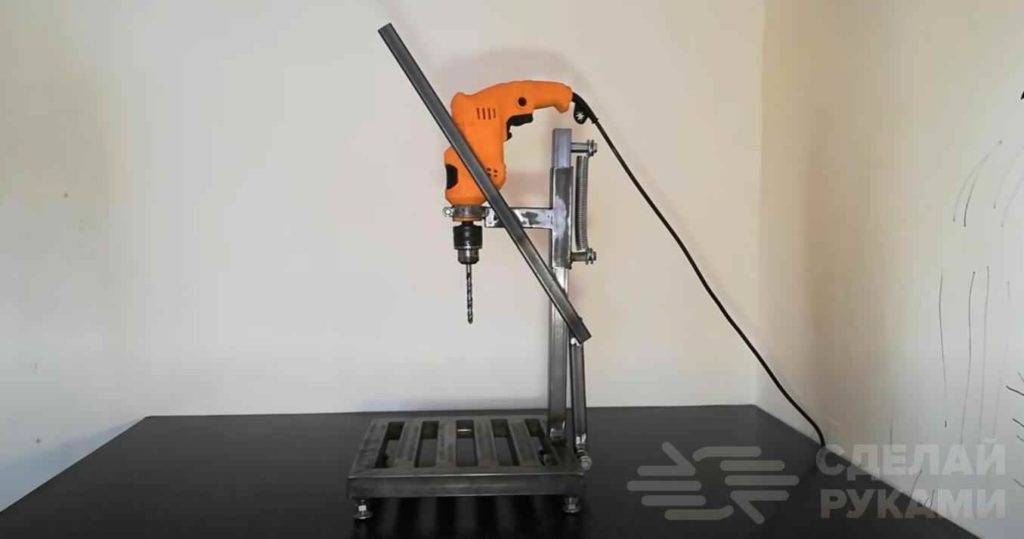

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.

Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

Вертикальная стойка для шуруповерта своими руками

Теперь давайте рассмотрим второй вариант самодельной стойки. В целом, конструкция очень простая, но самое главное — рабочая. Идея принадлежит автору YouTube канала Gökmen ALTUNTAŞ.

В данном случае она довольно компактная, поскольку рассчитана на использование в паре с шуруповертом.

Однако можно приспособить ее и для электродрели, немного увеличив в размерах. И получится тогда самодельная стойка для дрели.

Преимущество данной конструкции заключается в том, что для ее изготовления потребуется небольшое количество материалов. Многие детали даже покупать не придется — можно найти их в гараже.

Подставку сверлильной стойки изготовим из фанеры толщиной 20 мм. Можно также взять кусок доски.

Первым делом отпиливаем от фанеры заготовку нужного размера. Затем размечаем и сверлим в ней два отверстия. Используя эпоксидный клей, вклеиваем направляющие.

Острые углы основания закругляем на шлифовальном станке. Изготавливаем из дерева или фанеры подвижную площадку.

В подвижной части сверлим отверстия диаметром 19 мм под подшипники. Наружную часть подшипников смазываем эпоксидным клеем и вставляем подшипники в отверстия.

В сверлильный патрон вкручиваем переходник, на который надеваем круглую трубку. Ее нужно не просто надеть, а жестко зафиксировать при помощи эпоксидного клея.

В подвижной части сверлим посадочные места диаметром 29 мм под круглые подшипники.

Надеваем на трубку первый подшипник и запрессовываем его снизу площадки. Потом надеваем на трубу второй подшипник, и также запрессовываем его в посадочное место. Для надежности используем эпоксидный клей.

На направляющие надеваем пружины и шайбы. Потом устанавливаем подвижную площадку со сверлильным патроном.

На верхнюю часть направляющих необходимо будет напрессовать деревянные «заглушки» — для ограничения хода.

Хвостовик сверлильного патрона зажимаем в патроне шуруповерта, после чего при помощи коронки подходящего диаметра сверлим в основании отверстие.

На этом процесс изготовления самоделки можно считать завершенным. Потом останется только все покрасить или покрыть минеральным маслом. Из всех стоек данный вариант — самый простой и бюджетный.

Подробно о том, как сделать это приспособление, можно посмотреть в авторском видеоролике.

Размеры и конструктивные особенности приспособлений

Сегодня в магазинах можно найти конструкции изделий от зарубежных изготовителей, будь то из Болгарии, Германии или Китая, так и отечественные, например, марки Энкор, Калибр, Кратон и т.п. Разберем некоторые из них.

Wolfcraft

В случае со стальной стойкой Wolfcraft модели 5027000 из Германии отличительными особенностями станут:

1. Захватные лапы на массивной чугунной плите для крепления имеющейся заготовки.
2. Механический ограничитель глубины сверления. При этом узел оснащается специальной миллиметровой отсчетной шкалой.
3. Пружина, обеспечивающая плавный возврат дрели в изначальное положение, что удобно при многократном повторении одинаковых действий.
4. Механизм, отвечающий за автоматическое отключение инструмента при сверлении нескольких отверстий равной глубины.
5. Основная опорная колонна, фиксируемая со стальной рейкой, соединенной с колесом опорного узла. Это гарантирует наиболее точное позиционирование стойки при обработке заготовки. Вместе с эти исключается и самопроизвольное проворачивание дрели при работе.

https://youtube.com/watch?v=42J_ilG27i8

Некоторые модели от Wolfcraft для удерживания и предотвращения падения сверла оснащаются двухступенчатой конструкцией с дополнительной рукояткой.

О долгом сроке эксплуатации и хорошей надежности немецкого инструмента многие знают не понаслышке. На ряду с этим основной комплект не предусматривает крепежных тисков, а посадочный диаметр остается неизменным, без возможности настройки. В готовой сборке масса стойки достигает 8,5 килограмм, чего достаточно для работы с дрелями не тяжелее 1,7 килограмма. Это правило исходит из соотношения веса опорного и вибрирующего инструмента, который не должен быть меньше 5,22. В случае с ударными нагрузками это значение возрастает до 10. Стоимость изделия составляет 7-7,5 тысяч рублей.

Sparky

Кроме электродрелей, болгарский производитель Sparky изготавливает еще и стойки для них, что существенно упрощает оснастку. Немецкий инструмент известен своим высоким качеством, а потому покупатель, помимо электрической дрели от Sparky, может смело брать в комплекте и стойку, особенно, если учесть ее демократичную стоимость – 3,5-4 тысячи рублей.

К конструктивным особенностям стоек от Sparky можно отнести:

1. Главная крепежная рамка изготавливается из алюминия, предлагая ограниченную жесткость.
2. Электродрель оснащается хомутовым зажимом без узла фиксации из-за чего его необходимо будет периодически подтягивать при продолжительной эксплуатации инструмента.
3. Полная унификация с моделями данного изготовителя.
4. Присутствие возвратной пружины.
5. Нет механизма для ограничения смещения сверла.
6. Присутствие лишь посадочных мест под тисочные захваты на опорной плите заставляет использовать в работе дополнительно зажимные тиски.

Калибр

Отечественный производитель изготавливает собственную линейку стоек для разного рода электроинструмента, для дрелей в том числе. Из широкого ряда моделей наибольшей популярностью пользуется Калибр 96202, который предлагает:

1. Специальные гнезда для фиксации стойки непосредственно к слесарному верстаку, уменьшая таким образом ограничения на вес применяемой электрической дрели. Исходя из этого, масса стойки составляет всего 2 килограмма.
2. Диагональное размещение Т-образных пазов для монтажа захватных лап.
3. Градуированная шкала поверх подвижной каретки, существенно ускоряющая предварительную установку дрели перед началом работ.
4. Клеммный метод фиксации инструмента, гарантирующий надежное крепление дрели при умеренных вибрациях.

Стоимость стоек Калибр находится в районе 1,4-1,5 тысяч рублей, что выступает главным достоинством изделий данной торговой марки.

Направляющая вертикальная стойка

Стойка, как и основа, изготавливается из металла или дерева. Кроме винтовой оси, предназначающейся для перемещения каретки с дрелью, на ней устанавливается зажим. Именно с его помощью инструмент прикрепляется к сооружению. Стойка собирается следующим образом:

• на основании закрепляется подпорка;
• затем устанавливается стойка и прикрепляется к подпорке;
• на стойку крепятся направляющие детали, которые можно изготовить из телескопических элементов мебели;
• на движущейся части закрепляют каретку, где зафиксируется инструмент.

Устанавливая направляющие, нужно быть внимательным, чтобы не допустить образования люфта. Размеры каретки должны соответствовать размерам инструмента. Крепления, которые расположены на стойке, выполняются в двух вариантах.

В первом варианте дрель закрепляют хомутами, которые продеваются через отверстия, расположенные непосредственно на каретке, и зажимают затяжками хомутов.

Затягивать хомуты нужно постепенно. После первой затяжки проверяют, зашел ли инструмент в посадочное место, после чего винт подтягивается еще раз.

Во втором варианте инструмент крепится с помощью колодки, которая изготавливается из дерева и представляет собой кронштейн. Его крепят к каретке металлическими полосками. Диаметр отверстия в заготовке должен быть немного меньше диаметра «шейки» дрели. По верху кронштейна делают дополнительную прорезь, чтобы инструмент зашел в свое посадочное место. Отверстие выполняют следующим образом:

• На колодке рисуется круг соответствующих размеров.
• По кругу просверливаются отверстия, которые должны располагаться плотно друг к другу, чтобы можно было вставить пилку лобзика.
• Вырезают круг лобзиком.
• Края отверстия зачищают и шлифуют с помощью наждачки.

Как сделать стойку дома

Составными частями могут служить компоненты вышедших из строя станков, строительных монтажных профилей, сварочного оборудования. Первой изготавливается функциональная часть с полозьями для перемещения дрели. Использоваться может фурнитура мебели. Затем изготавливается платформа, которая делается из отрезка трубы, к примеру, на нее становится база с полозьями. Фиксировать рельсы можно на деревянную доску, которая затем прикручивается к трубе метизами или зажимается скобами.

К монтажному столу трубу желательно крепить «на века», так как разборная конструкция ненадежна. Фиксация на толстую металлическую пластину осуществляется с помощью саморезов или сварки. Вместо направляющего рычага самодельные стойки имеют, как правило, выдающуюся вверх ручку-толкатель, подающую платформу с закрепленным инструментом напрямую.

Станина устройства

Для станины понадобится металлический лист, толщина которого не превышает 10 миллиметров или небольшой кусок деревянной дощечки толщиной 20 миллиметров. Размеры основания стойки напрямую зависят от того, для выполнения каких задач она делается, и могут быть следующими:

• для обычного сверления в вертикальном положении подходит станина размером 50×50 сантиметров;
• для выполнения других операций – 100×50 сантиметров.

Станина из металла или деревянного листа делается просто. Принцип можно понять, рассмотрев фото. На станине закрепляется стойка в вертикальном положении с помощью подпорки. Все элементы фиксируют винтами.

Для чего нужна?

Стойка поможет выполнять различные технологические операции.

Сделанный самостоятельно прибор может стоить дешевле китайских аналогов и не быть худшим по качеству.

Стойка для дрели используется как опорный элемент при работе, необходима при выполнении ряда задач, при сверлении отверстия в строго заданном угле, когда дрель сложно удерживать на весу.

Ручное выполнение работы приводит:

• к буксировке сверла и его поломке;
• при создании множества одинаковых отверстий в болванке;
• при сверлении толстого материала.

Преимущества использования

Применение в работе стойкого устройства привносит в процесс сверления дополнительные улучшения:

• заготовка на станке фиксируется, что упрощает сверление при использовании ручного инструмента;
• сделанная в домашних условиях стойка подходит именно под используемый инструмент;
• стойка создается под определенный тип работы, это дальнейшем совершенствует процесс ее выполнения;
• домашний вариант устройства может стоить дешевле готовых подставок;
• при изготовлении устройства возможно использование подручных материалов — частей старой мебели, оборудования;
• возможность расширить функциональные параметры процесса сверления, например, сделать дрель поворотной при работе на 180.

Создание стойки позволяет получить функциональное устройство для определенного типа работы.

Инструкция по изготовлению

В принципе, сборка практически любой подставки для дрели происходит по одной и той же схеме. После того как выбрана станина, и к ней, при необходимости, прикреплены уголки, на ней фиксируется подпорка для стойки. На следующем этапе сама стойка соединяется с основанием при помощи винтовых соединений. Затем каждая направляющая должна быть смонтирована на стойке, что удобно делать с использованием мебельного крепежа

Важно упомянуть, что направляющие должны быть без поперечного люфта

Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.

Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.

Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.

Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.

Сборка стойки для дрели

Выбрав желаемый чертеж и подготовив необходимые материалы, приступают к работе. Простейший станок состоит из 4 основных элементов, среди которых:

1. Станина. Она обеспечивает устойчивость всей конструкции.
2. Стойка. Состоит из вертикальной направляющей и подвижной каретки с дрелью.
3. Ручка. Этот элемент обеспечивает плавное перемещение каретки. Ее наличие необязательно, но сильно упрощает сверление.
4. Дополнительные элементы. Части конструкции, увеличивающие функциональность станка. Например, возвратный механизм или крепления, задающие угол сверления.

Станина

Основание является важной частью конструкции, так как обеспечивает устойчивость стойки во время работы. Для изготовления используют пластину из металла толщиной более 10 мм или деревянный лист на 20 мм

Толщина может изменяться в зависимости от нагрузки или используемых материалов. Чем выше вес стойки, тем прочнее делают основание.

Минимальные размеры для станков:

• 50х50 см – для простого вертикального сверления;
• 100х50 см – для станков с многофункциональным использованием дрели.

Обратите внимание! Стойку делают из подручных материалов. Главное условие – основание должно быть прочным и выдерживать вес конструкции с инструментами.

Стойка

Главный элемент станка, позволяющий плавно перемещать дрель в вертикальной плоскости. Движение каретки обеспечивают мебельные направляющие. Саму каретку выносят перед стойкой или устанавливают между двумя параллельными брусками. Во втором случае минимизируется вероятность люфта, повышает прочность.

Пошаговая инструкция, как сделать стойку с кареткой посередине:

1. Для изготовления каретки берут деревянный брусок 300х90х45 мм, прикручивают по краям мебельные направляющие.
2. Вертикальные стойки делают из двух брусков высотой 600 мм, шириной 90 мм, толщиной 45 мм. Вторую часть мебельных направляющих устанавливают по верху. Противоположный брусок собирают зеркально.
3. Подвижные элементы собирают вместе, проверяют плавность работы. Вертикальные несущие бруски соединяют между собой куском дерева. Это повысит прочность и устранит люфт.
4. Конструкцию укладывают на бок, прикручивают станину. Чтобы стойка была прочнее, в задней части ставят подпорку, прочно фиксирующую части станка. Проверяют, чтобы все углы были прямыми.
5. Держатель для дрели делают из дерева 200х90х20 мм и пластиковой ручки для инструмента. С одного края вырезают отверстие по диаметру держателя и прикручивают его. Таким способом дрель будет надежно зафиксирована.
6. Держатель для дрели прикручивают саморезами к нижней части каретки. Чтобы соединения в процессе работы не разболтались, между деталями устанавливают соединительный брус.
7. Для удобства работы мастер может поставить полочку. В бруске 50х50 мм и деревянной планке просверливают сквозное отверстие по толщине резьбовой шпильки. В отверстие ставят мебельную футорку. Основание полки прикручивают к бруску, пропускают шпильку и закручивают гайкой. С противоположной стороны станка шпильку пропускают в отверстие в планке и фиксируют гайкой-барашком с плоской шайбой.
8. Для удобства использования в задней части станка устанавливают пружинный возвратный механизм. В верхнюю часть стойки и держатель вкручивают крюк с резьбой, натягивают пружину.

Обратите внимание! Минимальной комплектации достаточно для использования станка. Мастер устанавливает дрель сверлом вниз, закрепляет на ручке

Инструмент запускают и просверливают необходимое отверстие.

На видео показан процесс сборки станка:

Рукоять

Чтобы использование стойки было удобным и приносило удовольствие, станок дополняют ручкой. Рычаг помогает опускать каретку, прилагая минимум усилий. В результате обеспечивается предельная точность сверления.

1. Для создания ручки берут 2 бруска из дерева 450х30х15 мм и 204х30х15 соответственно, проделывают отверстия согласно схеме.
2. На вертикальной направляющей отмеряют 270 мм от верха и просверливают сквозное отверстие. Длинный брусок и направляющую соединяют болтом М6х80, разделяя гайками М6. Болт фиксируют двойной гайкой.
3. Короткую деталь соединяют болтами с рычагом и держателем для дрели.

Обратите внимание! Чтобы упростить соединение и сделать движение плавным, устанавливают крепления на подшипниках.

После завершения сборки деревянные элементы обрабатывают наждачной бумагой. Устраняют все заусеницы, сглаживают травмоопасные углы.

Приспособления для электроинструментов:

• Насадки-ограничители. В момент ремонтных и строительных работ потребуется делать отверстия требуемого диаметра в точно установленную глубину. Непосредственно для этого применяется достаточно элементарная насадка, которая складывается из 3-х элементов. Её возможно сделать собственными руками, при этом характеристики отверстий просто и быстро меняются при потребности. 1-ая часть устройства – это хомут для удержания, он устанавливается напрямую в блок-корпус прибора. Такого рода хомут имеет 2 отверстия, в них вводятся упоры-устремляющие в виде металлических прутьев на 6 миллиметров. Прутки при потребности сгибаются. В период работы экспонируется нужный ракурс наклона дрели, чтобы создать отверстия с установленными параметрами.

  Ограничитель глубины сверления

• Кругорезы – это специализированное приспособление, которое по внешнему виду напоминает огромный циркуль. Составляются насадки из металлических прутьев. Вертикальная доля выполняет значимость упора, в её конце производится специализированное утолщение. К вертикальной части осуществляется крепление горизонтальной, с одной стороны которой делается комфортная рукоятка, а с другой – приваривается колечко. Для устройства следует предусматривать поперечник крепежного кольца, чтобы электродрель не выскальзывала, вплотную держалась в нем в период работы. Изнутри правильнее в целом прикрепить резиновое колечко, что сможет помочь совершить фиксацию более надежной.

Различные приспособы для электроинструмента нужны для того, чтобы сделать работу наиболее удобной и простой.

Покупать подобные приборы не всегда имеется возможность, безусловно и зачастую они необходимы в целом на пару раз. По этой причине значительно легче сделать их без помощи других, потратив не так уж и большое количество времени.

Как выбрать?

Учитывая широкий спектр моделей, предлагаемых различными компаниями-производителями, к выбору наиболее подходящей модели следует подходить с должной тщательностью и ответственностью. В первую очередь необходимо внимательно осмотреть саму дрель на предмет наличия посадочной муфты, так как на некотором оборудовании ее может не быть. Этот элемент представляет собой цилиндр длиной несколько сантиметров. Большинство дрелей и отверток имеют стандартный диаметр 4,3 см

Помимо конструктивных особенностей самого сверлильного инструмента, нужно обратить внимание на некоторые другие моменты

Параметры, материал изготовления и качество опорной плиты. Как показывает практика, изделия из чугуна более практичны и эффективны

Еще одной важной деталью станет наличие крепежных приспособлений и отверстий для крепления конструкции к столу и установки тисков

• Расстояние между самой опорой и осью сверла, определяющее максимальный размер заготовки.
• Характеристики опоры, определяющие перечень моделей инструментов, подходящих для установки на опору.
• Регулируемая глубина сверления. Этот вариант актуален в ситуациях, когда необходимо просверлить большое количество одинаковых отверстий.
• Принцип механизма движения.

Плюсы и минусы стойки, сделанной своими руками

Кроме возможности производства конструкции из материалов, имеющихся под рукой, станки для дрели, созданные своими руками, содержат множество плюсов. К ним относятся:

1. Низкая цена по сравнению с товарами, представленными в магазинах.
2. Большое количество разновидностей конструкций.
3. Наличие инструкций по созданию стойки в свободном доступе.
4. Возможность объединения нескольких функций в одном устройстве для создания усовершенствованной модели станка.

К минусам относится то, что при сооружении стойки потребуется специализированное оборудование. Например, токарный станок или сварка есть не у каждого мастера. Также минусы могут быть следующими:

1. Возникновение зазора между двумя составляющими стойки из-за плохой подгонки деталей.
2. Отсутствие некоторых функций, которые есть у магазинных моделей. Например, из-за неподвижного штатива не получится делать отверстия под углом.
3. Для создания усовершенствованных моделей требуются дорогие детали.

сверлильный станок для дрели

Также к минусам можно отнести сложность создания станка. Начинающим мастерам придется обратиться за помощью к профессионалам, за что нужно будет дополнительно заплатить.
