Устройство дымогенератора для холодного копчения, сделанного своими руками
Самодельная конструкция состоит из ёмкости с крышкой, трубки для подачи дыма в коптильню и небольшого компрессора. Все составляющие комплекта можно купить по отдельности. Самодельный генератор обойдётся вам гораздо дешевле заводского, а для его изготовления не потребуются какие-то специальные инструменты. Современные «кулибины» обходятся даже без сварочного аппарата. Выглядит этот прибор примерно так:

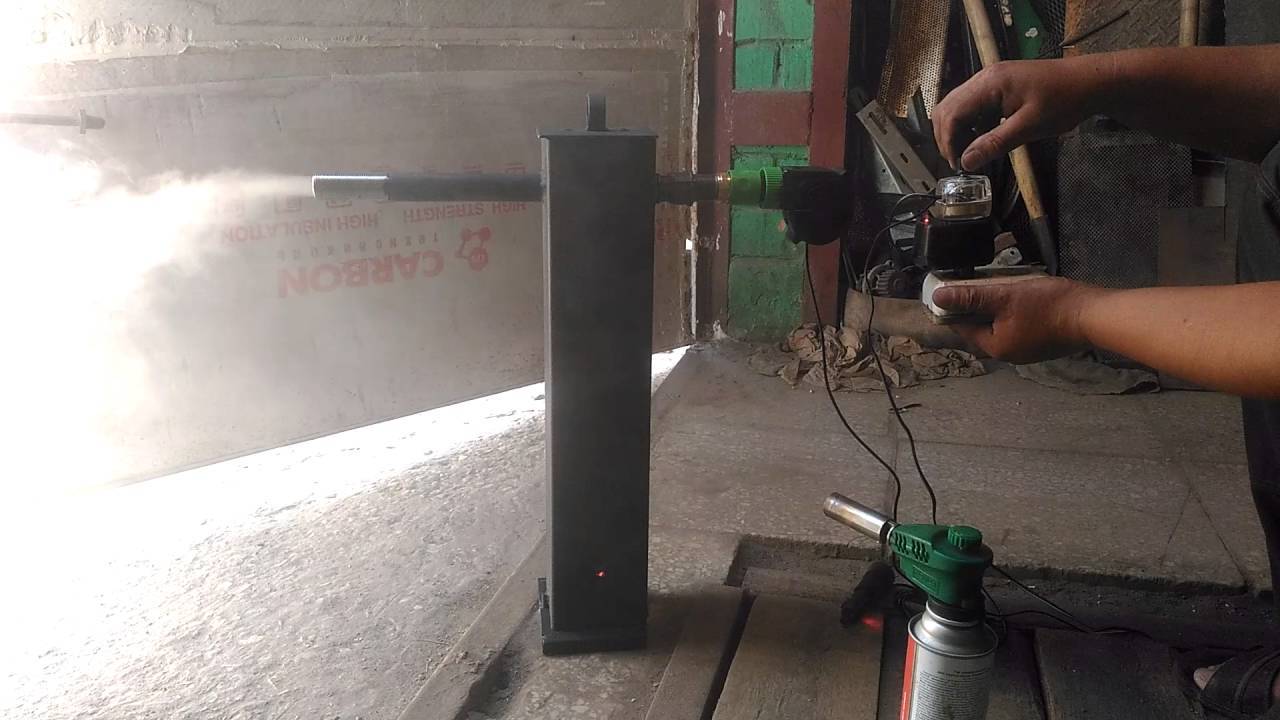

Самодельный дымогенератор

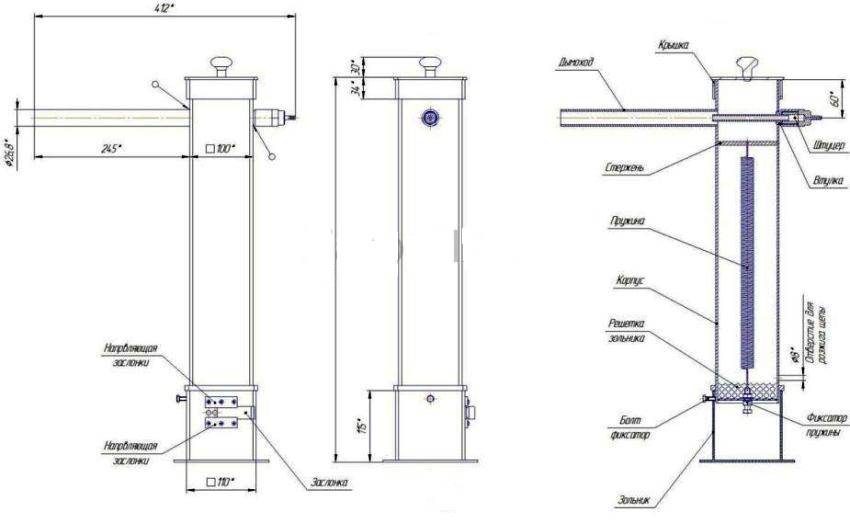

Схема для дымогенератора холодного копчения своими руками
Схемы устройства несложно найти в сети Интернет. Вариантов несколько, но все они объединены общими деталями конструкции:
Устройство генератора с разными видами эжекции

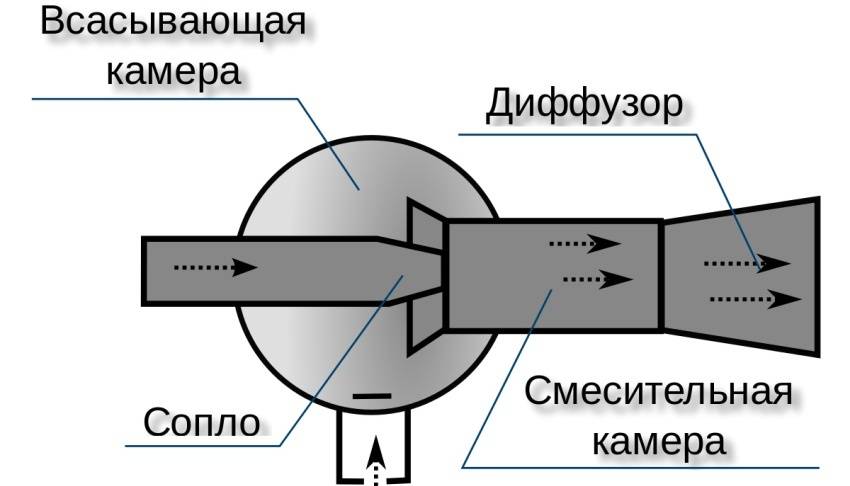

Эжектор в дымогенераторе
Эжектор – устройство, которое организует циркуляцию дыма из генератора в коптильный бак. Изготовить его можно из обычной водопроводной металлической трубы, а для соединения используют сгоны и уголки из того же арсенала сантехника. Соединять части инжектора можно сваркой, пайкой или резьбой. Проще всего использовать резьбовые соединения.
Размещают эжекторы в верхней или нижней части генератора. При размещении в верхней части продукты разложения опилок оседают на внутренних стенках генератора и на самой щепе в ёмкости, всё это повторно горит и образует большое количество канцерогенных соединений. Специалисты предлагают отдать предпочтение в самодельном дымогенераторе для коптильни холодного копчения нижней эжекции, при которой обеспечивается оптимально чистый дым, а само обслуживание генератора значительно упрощается.
Подробнее об этом в видеоматериале:
Компрессор для дымогенератора коптильни: нужен или нет
Задача компрессора – подача дыма из генератора в коптильню. От интенсивности дымления напрямую зависит результат работы. Холодное копчение – длительный процесс, поэтому компрессор должен работать долго, несколько часов, а то и суток
Важно, чтобы домашнее устройство не потребляло много электроэнергии и было ремонтопригодным
Важный момент – регулировка интенсивности подачи воздуха. Она поможет правильно подобрать режим и продолжительность копчения
Для небольшой камеры достаточно мощности компрессора в 0,8 атм, с такой задачей легко справляется небольшой прибор, к примеру, аквариумный. Для больших коптилен умельцы используют автомобильные компрессоры или детали от холодильника.
Камера для копчения
Для качественного холодного копчения потребуется несколько суток, но за это время в камере могут образовываться и вредоносные микроорганизмы, которые способны испортить продукты
Именно поэтому важно сделать камеру герметичной и правильно организовать весь процесс
Самый простой вариант – сделать камеру из двухсотлитровой металлической или деревянной бочки
Важно добиться герметичного стыка трубы дымогенератора и камеры. Бочку устанавливают на кирпичи, а на дно укладывают поддон для сбора жира
Внутри импровизированной камеры приваривают несколько кусков арматуры для подвешивания продуктов. На эту же арматуру можно установить решётки, если вы хотите разложить рыбу или сыр.
Можно изготовить камеру из кирпича или листового железа. Такие капитальные сооружения подходят для тех, кто собирается постоянно использовать коптильню или зарабатывать на этом. Швы кирпичной кладки тщательно замазываются глиной
Если камера металлическая, то важно проследить за качеством сварных швов
Что такое дымогенератор и зачем он нужен
При горячем или холодном типе копчения в любом случае для дыма нужен костёр. Для холодной коптильни температура дыма не должна быть больше 40°C. Чтобы уменьшить температуру поступающего дыма, кострище размещают в стороне от коптильной камеры, а между ними прокладывают герметичный дымопровод, в котором и происходит естественное охлаждение поступающего потока. Для лучшего остывания дымоход иногда закапывают в землю.
Холодный дым естественным образом консервирует продукты
Генератор дыма для холодного копчения значительно упрощает эту конструкцию. Сам по себе он представляет собой компактное устройство, в которое засыпается щепа или опилки ольхи и дуба. В этой конструкции опилки медленно тлеют, а исходящий дым имеет небольшую температуру. Процесс тления запускается с помощью электрического или газового подогревателя, а движение дыма обеспечивается нагнетающим компрессором.
Холодное копчение надолго сохраняет и придаёт неповторимый аромат мясу, рыбе и салу, домашним сырам. Такие продукты имеют гарантированное качество, без вредных для организма химикатов, которыми пичкают колбасы современные производители.
Домашняя коптильня позволит вам значительно сэкономить домашний бюджет, ведь все копчёные продукты стоят недёшево
Создание оборудования для копчения
Если есть аппарат для сварки, навыки работы с ним, при наличии металлических компонентов и желания такое оборудование изготавливается за несколько часов. Для начала нужно найти чертежи дымогенератора для холодного копчения. Своими руками их можно не разрабатывать, а отыскать оптимальные варианты с помощью интернета.
Укрупненно этот агрегат состоит из таких компонентов:
- Тепловой модуль.
- Топливо (уголь, газ, дрова, но чаще всего щепа и опилки).
- Система дымоотвода и подачи в камеру копчения.
Для создания тяги сверху компрессором нагнетается воздух. Подойдёт старый холодильный либо от аквариума. Второй предпочтительнее из-за возможности регулировки воздушного потока. Выходящий дым невысокой температуры. В результате тления открытого огня нет, поэтому не требуется частое добавление новой порции горючего.
Материалы для изготовления
Удешевление генератора возможно за счёт имеющихся обрезков различных металлических изделий. Всего потребуется несколько деталей:
Труба круглая. Длина её около 1 метра, диаметр 80 — 0 миллиметров. От размеров этого компонента зависит, сколько топлива уберётся в устройство и какое время пройдёт до закладки следующей порции. Здесь нужно прийти к компромиссу между массой генератора и возможностью удобного обслуживания с максимальной производительностью.
-
- Труба квадратного сечения с длиной стороны не менее 80 миллиметров.
- Трёхчетвертная труба от 30 сантиметров.
- Труба в одну четверть дюйма произвольного размера.
- Сетка или пластина с ячеёй 2—3 миллиметра.
- Арматура для ножек. Подойдёт любой пруток или пластина. Главное, чтобы аппарат устойчиво стоял на поверхности.
- Компрессор производительностью полтора- два литра. Коррекция выхода воздуха предпочтительна.
- Штуцеры для стыковки труб.
Коптильня холодного копчения с дымогенератором своими руками
Фото: Коптильня холодного копчения с дымогенератором
Для того, чтобы правильно построить коптильню холодного типа, важно знать принцип её работы. Схема стандартной конструкции довольно простая:
- дымогенератор (топка для коптильни) — камера, где сгорают щепки и образовывается дым, необходимый для готовки ингредиентов;
- дымовой канал — труба, посредством нее дым остывает и подаётся в камеру готовки;
- коптильня — место, куда закладываются продукты и выполняется сам процесс.
Чтобы соорудить самую простую стационарную коптильню, необходимо выполнить несколько действий:
Выбор места
Небольшую систему можно обустроить в частном доме или на даче. Площадка должна соответствовать нормам пожаробезопасности и быть рассчитана для прокладки трубы, соединяющей печь и коптильню, длиной от 2 до 7 метров;
Выбор габаритов
Размеры коптильни должны быть заранее продуманы исходя из предполагаемого объёма закладки. Если сделать слишком маленькую камеру, придётся готовить в несколько закладок, если слишком большую, будет повышенный расход щепки, при этом мясо не получится таким вкусным и ароматным.
Из какого дерева делают коптильню холодного копчения
Фото: Коптильня холодного копчения своими руками из дерева
Ввиду низкой температуры, необходимой для правильного процесса изготовления продуктов, шкаф для коптильни довольно неприхотлив к материалу, из которого она организовывается. Поэтому можно как возвести стационарный домик из дерева или кирпича, так и использовать уже готовые ёмкости: бочку, фанерный ящик и даже старый холодильник.
Считается, что деревянная постройка идеально подходит для рыбы или для мяса.
Список строительных материалов
Для сооружения коптильни потребуется:
- деревянная конструкция, бочка или вагонка для коптильни;
- жестяной лист;
- решётка;
- труба диаметром не менее 100 мм;
- кирпич, ёмкость для топочной камеры;
- соединительные детали (болты гвозди, цемент, в зависимости от выбранного материала строительства);
- лопата и другой строительный инструмент (список зависит от материала, выбранного для организации камер системы).
Не пропустите: Как сделать коптильню горячего копчения своими руками: пошаговая инструкция и советы эксперта
Процесс строительства
После того как подготовлен инструмент, нарисованы чертежи и выбран участок, приступайте к изготовлению коптильни:
- грунтовые работы. Выкопайте в грунте канал на глубину до 50 см, куда будет закладываться дымоход. Трубу кладите выше камеры дымогенератора. Углубление для камеры готовки сделайте глубиной до 70 см. Попадая в эту фильтрационную камеру, дым будет немного задерживаться и фильтроваться, после чего направлятся в коптильню;
- закладка. Залейте цементом пол камеры горения, выложите кирпичную камеру из огнеупорных блоков, дымоходная труба закладывается в канал и засыпается. Далее, возведите минифундамент коптильни для домика для продуктов (он должен немного выступать над землёй);
- утрамбуйте грунт и дождитесь высыхания кирпичной кладки;
- приступайте к созданию самой коптильни. Если она делается из бочки или холодильника, сделайте в них нужные технологические отверстия и закрепите на организованном постаменте. Деревянная коптильня сбивается из заранее подготовленных брусков из крепких пород древесины, в домик. В крыше делаем отверстие и устанавливаем трубу для отвода отработанного дыма;
- чтобы контролировать температуру готовки, нужно установить термометр.
Система готова к тестовой протопке, которая позволит понять правильно ли построена конструкция.
Мобильная коптильня
Фото: Рыба в коптильне холодного копчения
Изготовить коптильню можно не только для использования на открытом земельном участке. Можно собрать компактную складную конструкцию из огнетушителя, баллона или небольшого бака, которую можно использовать в гараже, или при поездке на природу. Хранить такую установку в сложенном состоянии можно даже в кладовке обычной квартиры или на балконе.
При отсутствии желания конструировать систему самостоятельно, возможно приобрести готовый вариант: электрическую или коптильню на газу, которая позволит готовить не только летом, но и дома, зимой.
Из чего можно и как сделать компрессор для коптильни своими руками
Вентилятор улитка для дымогенератора, собранный своими руками, – это эффективный и экономичный вариант. Соорудить такой аппарат можно, используя простые подручные средства. В качестве основного элемента может быть взят компьютерный кулер или компрессор от холодильника или авто. Даже с помощью изготовленного своими руками вентилятора улитки для дымогенератора коптильный аппарат будет обладать необходимой мощностью для проведения эффективного копчения.
Из кулера ПК
Вентилятор улитка из кулера от компьютера – самый распространенный вариант для сборки своими руками. Деталь находится в свободном доступе. Питаться может от USB нагнетатель воздуха или от PowerBank. Делается вентилятор для дымогенератора из кулера для дымогенератора своими руками по следующей схеме:
В пластиковой бутылке или канистре проделывается отверстие, равное по размерам кулеру
Это важно, чтобы добиться полной герметичности. Удобно делать это электролобзиком.
Кулер вставляется в отверстие и фиксируется на клей или болты.
В крышке проделывается отверстие, куда крепится фитинг.
К переходнику присоединяется патрубок, к которому крепится гибкая трубка, ведущая к дымогенератору.
Проводится полная герметизация всех соединений.
Из аквариумного компрессора
Плюс применения аквариумного компрессора в том, что в нем в большинстве моделей есть готовая система регулировки интенсивности подачи воздуха. Для изготовления вентилятора подойдет только активный агрегат, погружной с этой целью не применяют. Из нагнетателя выходит трубка, которую необходимо соединить с дымогенератором через штуцер. Если трубки две, то их необходимо предварительно соединить. Перегонка дыма начнется сразу после включения аппарат в сеть.
Из компрессора от холодильника
От холодильника компрессор также может применяться в домашней коптильне. Своими руками дополнительно изготавливается сборник, в котором будет накапливаться воздух. Это позволит агрегату на время отключаться, чтобы избежать перегрева. Как только запасы начнут заканчиваться, устройство включится снова. Чтобы добиться такой функциональности, на устройстве устанавливается реле давления, которое будет реагировать на изменение показателей, включением или выключением вентилятора.
Из автокомпрессора
Автомобильные компрессоры также применяют для подобных целей. Это могут быть устройства от любых авто: Эталон, Tata и др. Им также свойственен перегрев, поэтому подключение проводится по аналогичной схеме с компрессором от холодильника. Если правильно установить прессостат, то аппарат осуществит самостоятельное включение и выключение, обеспечит при этом бесперебойную подачу воздуха в течение 24 часов.
Различия по забору дыма
После начала работы поток воздуха из компрессора смешивается с дымом и поступает в коптильную камеру. Этот узел называется эжектор.
Находиться эжектор может как в верхней части генератора дыма, над щепой, так и снизу, возле зоны горения.
Устройство и конструкция аппарата с нижним расположением эжектора
Аппарат с забором дыма из нижней части хорошо работает при небольших габаритах и маленькой коптильной камере.
В остальных случаях такая конструкция имеет ряд недостатков:
- направление потока воздуха не совпадает с тягой, что ухудшает процесс горения;
- большая камера часто тухнет, а у маленькой ограниченное время непрерывной работы;
- дым в дымоход попадает непосредственно из зоны горения, что повышает его температуру;
- трубу дымохода необходимо защищать от попадания в неё опилок.
От этих недостатков свободна конструкция с верхним отбором дыма.
Аппарат с нижним расположением эжектора
Устройство и конструкция аппарата с верхним расположением эжектора
Эжектор, находящийся в верхней части корпуса на расстоянии нескольких сантиметров от крышки, забирает дым из верхней части камеры сгорания. У такой конструкции есть много достоинств:
- дым имеет более низкую температуру, что упрощает процесс холодного копчения;
- направление естественной тяги совпадает с движением дыма, что обеспечивает более стабильное горение даже при временном отключении компрессора;
Аппарат с расположением эжектора сверху
Дымогенераторы самостоятельного изготовления
Умельцами давно придуманы различные варианты дымогенераторов для домашнего использования. Коптить продукты без больших затрат на оборудование — мечта многих. Даже непрофессионалы смогут сделать такой прибор из подручных средств. Все они действуют по схожему принципу, отличие только в деталях, из которых собираются коптильни.
Дымогенератор из электроплиты
Для периодического копчения небольшого количества рыбы или мяса можно изготовить простой дымогенератор с использованием электрической плитки.
Понадобятся следующие составляющие:
- электрическая плитка;
- старая кастрюля;
- труба или бывшая в употреблении бочка,
- сетка из проволоки;
- два прута арматуры;
- лист железа, фанеры;
- опилки, щепки.
Коптильня должна располагаться на свежем воздухе, максимально далеко от жилых помещений. Для работы нужно электричество, возможно придется воспользоваться удлинителем. Иначе вещи в доме пропахнут дымом.
Пошаговая инструкция:
- Подготовить бочку. Тщательно очистить ее от остатков содержимого. Затем, отмерив примерно одну треть высоты от верха бочки, пропустить через ее стенки несколько арматурных прутов. На арматуру закрепить сетку, к ней подвесить необходимые продукты. Бочка готова к использованию.
- Устойчиво установить плитку на негорючую поверхность и подключить ее к розетке.
- Положить в кастрюлю древесное топливо.
- Кастрюлю поставить на включенную в розетку плитку.
- При помощи ручки регулятора температуры отрегулировать мощность ее нагрева.
- Поставить бочку на плитку.
- Прикрыть сверху конструкцию железом или фанерой.
Одна загрузка позволит работать такому дымогенератору для холодного копчения 4 — 6 часов. Усложняется процесс необходимостью постоянного контроля количества топлива и коррекции температуры тления. Бочку для этого придется периодически поднимать.
Несмотря на наличие недостатков в этой конструкции, многих пользователей привлекает простота сборки и низкие затраты на изготовление.
Дымогенератор из отработанного огнетушителя
Проявив немного смекалки, можно старый огнетушитель превратить в дымогенератор, как на фото.
Работу надо начать с очистки огнетушителя от старого содержимого, убедиться в отсутствии ржавчины на его стенках.
Сборка дымогенератора:
- Разрезать огнетушитель, отступив сверху около 5 см. В результате получим крышку.
- В крышке сделать отверстие, вкрутить тройник с патрубками.
- К одной из трубок присоединить компрессор, а другая будет служить для доставки дыма в коптильную камеру.
- Сделать в огнетушителе несколько отверстий на расстоянии 4-6 см от нижней части огнетушителя. Через эти отверстия будет поджигаться щепа, регулироваться тяга.
Готовое устройство может функционировать 7-10 часов. Время работы зависит от диаметра огнетушителя.
Дымогенератор из жестяных банок
Консервные жестяные банки отлично подойдут для самостоятельного изготовления простого дымогенератора. Этот дешевый способ получить неплохой коптильный аппарат понравится многим.
Для этого понадобятся:
- три жестяные консервные банки цилиндрической формы: две — одинаковых, одна — чуть меньшего размера;
- соединительные хомуты или металлическая лента;
- лента фум;
- тройник и гайка для его закрепления;
- кусок медной трубки с небольшим диаметром;
- кусок трубки большего диаметра и длины для соединения дымогенератора с коптильным шкафом.
Порядок сборки устройства:
- Очистить и высушить консервные банки.
- Соединить две банки одинакового диаметра с помощью железного хомута или металлической ленты. Предварительно у одной банки отрезать дно.
- Внизу первой банки проделать отверстия для розжига топлива и регулировки тяги.
- В дно третьей, меньшей, банки устанавливается тройник. Изнутри он крепится гайкой. Соединение должно быть очень плотным и не пропускать воздуха.
- К одной стороне тройника крепится сгон с трубкой, соединение герметизируется лентой фум.
- Медную трубку вставить одним концом в патрубок так, чтобы она выступала с другой стороны тройника на несколько сантиметров. Место входа загерметизировать. Эжектор готов.
- Трубку большего диаметра прикрепить ко второму отверстию тройника. К ней будет присоединяться коптильная камера.
- Насыпать опилки или щепу в нижние банки на высоту около двух третей и поджечь через отверстия.
- Закрыть конструкцию сверху эжектором.
- На второй конец медной трубки прикрепить шланг компрессора.
Простой дымогенератор готов.
Нужно учесть, что устанавливать это устройство нужно на ровную поверхность из негорючего материала, ведь во время работы из отверстий для поджига может высыпаться пепел.
Дымогенератор для холодного копчения своими руками: чертеж
Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.
Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.
Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи
Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.
Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.
Как сделать дымогенератор своими руками: изготовление эжектора
Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:
нижние;
Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора
верхние.
Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.
Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.
Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.
Схема эжектора для дымогенератора холодного копчения
Из чего сделать компрессор для дымогенератора своими руками?
Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.
Статья по теме:
Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.
В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.
Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера
Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.
Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.
