Как сделать компрессор своими руками из автомобильного насоса, холодильника, бензопилы

Критерии выбора моделей компрессора для покраски автомобиля

Какую модель приобрести — зависит только от ваших планов, разберем некоторые из вариантов:

Если вы не думаете профессионально красить транспорт, то для редкого пользования уместен одноцилиндровый масляный поршневой прибор с входным давлением в пределах 8-10 бар и объемом ресивера 50-100 л. Выдавать он будет где-то 330 л. на получении воздуха и 215 литров за 60 секунд на выходе. Им не получится прокрасить весь автомобиль, но замаскировать царапины можно.
Тем кто планирует серьёзно увлечься покраской, нужен винтовой механизм с ресивером на 200 л., 10 атмосфер и производительностью 515 л. в минуту.
Смышленым новичкам пригодится одноцилиндровый компрессор поршневого типа с заливкой масла, давлением 10 атмосфер и ресивером на 100 л., с набором 330 л/м. Им можно производить не большие работы, но для полной покраски машины компрессор не идет, так как не способен брать нужное количество воздуха.
Для полной покраски машин хорошим вариантом будет масляный ременной компрессор, ресивером на 200 л., производительностью − 515 л/м и давлением 10 атм. Аппарат трудится долго, способен перекрашивать тяжёлую технику. Цена у устройства соответствующая.
Установка для профи. Тем, кто занимается покраской машин долгое время, приобретение маломощного винтового устройства (производительностью 240–620 л/м, давление − 10 атмосфер) будет идеальным решением. Высокая цена вскоре окупается, а дешевые аналоги, уступающие по мощности не способны настолько качественно выполнить покраску.

Независимо, с каким функционалом вы решили приобрести компрессор, помните, что на первом месте стоит качественное обслуживание приобретенной техники.

Как сделать компрессор своими руками

31.10.2018

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин.

Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
К магистрали подключить редуктор для сохранения давления внутри баллона.
За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Изготовление воздушного электрического компрессора 220 В своими руками

Сделать компрессор своими руками проще, чем кажется на первый взгляд. Поэтапно рассмотрим основные принципы, как сделать компрессор.

Процесс изготовления компрессора из холодильника

Технология изготовления самодельного компрессора из холодильника состоит из нескольких этапов.

Ресивер

Ресивер для компрессора из газового баллона

Чтобы сделать компрессор из холодильника, необходим качественный ресивер. Для этого используется металлическая емкость с герметичным выходом — пустой газовый баллон на 11 литров. Прежде всего, надо избавиться от остатков газовой смеси в баллоне, для чего его изнутри хорошенько промывают водой. Затем к отверстию в торце прикладывается переходник на 1/4 дюйма и обваривается встык с максимальной герметичностью шва. Готовый переходник следует заглушить болтом.

В нижней части баллона сварным способом устанавливаются опоры с колесиками. Для устойчивости приваривается опора в верхней части, обеспечивающая горизонталь. В результате получается баллон, опирающийся на три точки (два колеса и опорная скоба), снабженный выходным штуцером.

Монтаж компрессора

Устройство компрессора из холодильника своими руками

Следующий шаг — установка компрессора на ресивер. Для этого понадобится приварить сверху горизонтально расположенного баллона две монтажных скобы. Расстояние между ними соответствует положению крепежных отверстий на компрессоре, который будут фиксировать на скобах прижимные болты. Для обеспечения бесшумной работы, которой отличаются самодельные компрессорные установки, сделанные из старых холодильников, между корпусом устройства и скобами следует установить резиновые прокладки.

Важно! Перед установкой компрессора надо заменить масло, находящееся внутри него, на другое, нейтральное к действию воздуха (подойдет лукойловское 10 W-40). Замену масла производят через запаянный отвод, который после этого следует вновь загерметизировать

Для исключения попадания масла в воздух необходимо на выходе из компрессора установить фильтр.

Обратный клапан и переходник на аппаратуру

Установка обратных клапанов — схема

Следующий этап изготовления самодельного компрессора — монтаж обратного клапана и переходника для присоединения регулировочной аппаратуры. Для этого понадобится просверлить в корпусе ресивера соответствующие отверстия — под обратный клапан удобнее расположить сбоку, а под аппаратуру — сверху, поблизости от компрессора.

В корпус ресивера вваривается муфта с внутренней резьбой, такой же, как у обратного клапана. На нем необходимо заглушить отверстие для сброса давления, поскольку подобное устройство имеется в блоке аппаратуры управления, взятого у старого холодильника.

Отверстие глушится винтом, под который предварительно нарезается резьба. Винт обматывается фум-лентой и плотно завинчивается в отверстие. Затем обратный клапан соединяется с отводом компрессора, для чего используется медная полудюймовая муфта-соединитель. Концы трубок с предварительно вставленными частями муфты развальцовывают, после чего муфта плотно соединяется.

Монтаж регулировочной аппаратуры

Лучше всего использовать регулировочную аппаратуру, которая была установлена на холодильнике в комплекте с компрессором. Они оптимальным образом подходят друг к другу. В состав регулировочной сборки обычно входит реле давления, клапаны сброса давления, манометры и нескольких регуляторов.

Сначала устанавливается реле давления. Это черная коробочка с манометром, ее присоединяют через удлинитель с наружной резьбой к выходу в верхней части баллона рядом с компрессором. Затем к реле присоединяются все остальные части сборки.

Регулировочная аппаратура на компрессоре

Подключение электрики

Провода питания компрессора от холодильника подключаются к соответствующим контактам реле давления. Для этого надо снять с реле крышку, после чего станут видны контакты. Трехжильный провод компрессора (с заземлением) подключается к соответствующим контактам (они отмечены специальной маркировкой), подобным образом подключается провод питания, оснащенный вилкой для силовой розетки. Проверяется прочность соединения контактов, крышка реле устанавливается на место.

Провода питания компрессора от холодильника

Конструкция компрессора глазами Кулибина

Мотор компрессора часто снабжен тремя патрубками:

входной фреона;
выходной фреона;
технологический мастера.

Двигатель купается в масле, растворяющим и фреон. Сложно правильно изменить марку (тип) хладагента. При вакуумизации подождите четверть часа: масло отдаст старый фреон. Компрессору придется 15 минут поработать вхолостую. Процесс замены масла непрост, хотя можно выполнить процедуру. Перед заправкой убедитесь: внутри отсутствуют вода, воздух, заменяемый фреон. Зачем? Старый R12 считается злейшим врагом озонового слоя, заменяется повсеместно новым, взрывоопасным, но не в концентрациях, присущим помещениям, эксплуатирующим холодильники, случись утечка в окружающую среду.

При работе любители экспериментов отмечают: из выходного патрубка выбрасывается масло. В составе холодильника нюанс лишен летальных последствий. Жидкость стекает обратно в масляную ванну. Когда соорудите самодельный компрессор из холодильника, оснастите выходной тракт очистными фильтрами. Аксессуары обязаны остановить масло, воду. Автолюбители применяют фильтры тонкой очистки топлива Лады Калина ценой 100 рублей за штуку. Включите, будет видно через пропускающий свет корпус: бумажная начинка раздувается. Главное, чтобы не разорвало.

Полезно будет установить предохранительный клапан, китайский пистолет, снабженный манометром, купить не проблема. Пара слов, характеризующих устройство. Главными составляющими самодельной компрессорной станции назовем:

компрессор;
ресивер;
регулирующая арматура;
соединительные шланги.

Ресивер представлен баком. Опытные граждане рекомендуют сделать из огнетушителя подходящей емкости, авторам больше нравится идея сварить деталь из куска толстой трубы, листовой стали. Размер подберете по месту, потребностям, арматура врезается в произвольных местах. Понадобится четыре отверстия:

входное от компрессора;
выходное для использования;
контрольное для манометра;
сервисное для слива конденсата.

Последнее располагают близ дна емкости. Прежде чем сделать компрессор самостоятельно, найдите документацию снятого с холодильника агрегата. Замучила лень – рассчитывайте рабочее давление 8 атм. Хватит подкачать колеса, продуть двигатель – с лихвой. Продувая свечи, запаситесь лимитом 15 атм. Выбирая арматуру, рассчитывайте максимальное давление, делая запас.

Контрольный патрубок снабжается манометром, датчиком давления, производящим автоматическое отключение по достижении заданного значения. Снимайте компрессор из холодильника своими руками вместе с пускозащитным реле (бывает два реле в отдельных корпусах). Питание набора механизмов идет напряжением сети 230 В. Лучше будет найти сетевой фильтр, подобный охраняющему старенькую стиральную машину. Агрегат защитит прибор. Обитатели гаражного кооператива часто варят, стабильность напряжения оставляет желать лучшего. Номинал отличается от стандартного, зачастую противореча требованиям ГОСТ к качеству услуг поставки электроэнергии.

Пара слов о работе компрессора. Ресивер нужен стабилизировать давление, позволяет поработавшему мотору отдохнуть. Компрессор закачивает баллон воздухом, руководимый управляющей арматурой. Перепускной клапан предохраняет систему от аварии, пускозащитное реле контролирует нормальный режим работы двигателя, защищает от перегрева. Воздух накачивает ресивер, забирается выходным шлангом, снабженным фильтром. Входя в компрессор, наружный воздух очищается, устраняются пыль, по возможности – влага. Некоторые автомобилисты накачивают ресивер 8 атмосферами, хранят устройство неделями. Этого делать нельзя, хотя и можно!

Шуточная нота с серьезными последствиями позволяет с пользой попрощаться, оканчивая подраздел.

Рыбаку на заметку: ледобур из небольшой бензопилы

Каждый рыбак знает, насколько трудоёмким может быть процесс поиска рыбы. Чаще всего приходится пробурить не менее 30 лунок (а то и более), пока получится наткнуться на рыбное место. И здесь как нельзя кстати может прийтись шнековая насадка-бур для бензопилы.

ФОТО: YouTube.com Обычный ледобур необходимо вращать вручную, что довольно трудозатратно

Несколько движений, и бензопила уже превратилась в механизированный ледобур. Остаётся только завести двигатель и добавить оборотов. Кстати, некоторые подобные насадки оборудуются даже переключателем скоростей. Правда, их тут всего две – ход и нейтраль. Но и это уже очень удобно.

ФОТО: YouTube.com Механизированный ледобур готов к использованию, осталось лишь завести

Если бензопила небольшая, то переносить её с места на место будет легко. А главное, что никаких усилий для бурения лунок прилагать не придётся. Бензопила всё сделает сама.

ФОТО: YouTube.com Ледобур позволит пробурить огромное количество лунок без лишней усталости

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

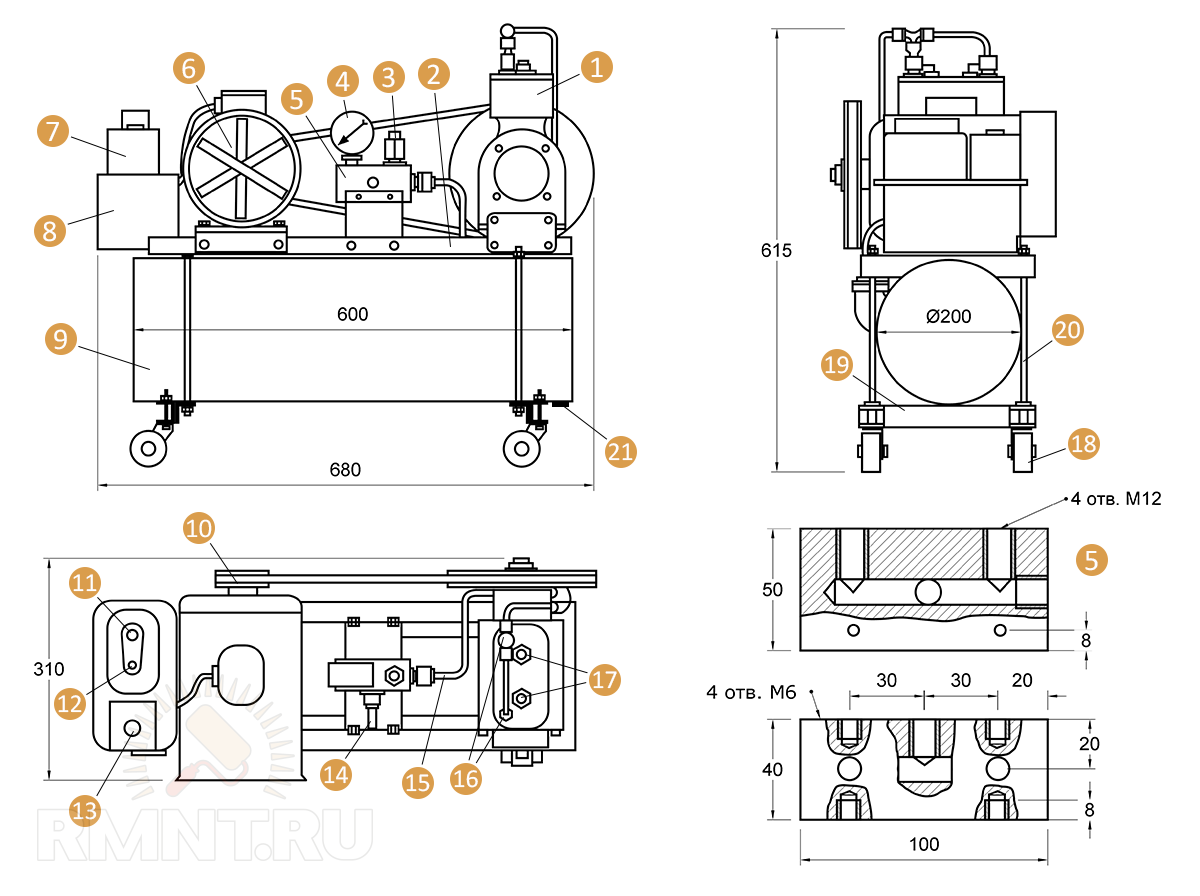

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

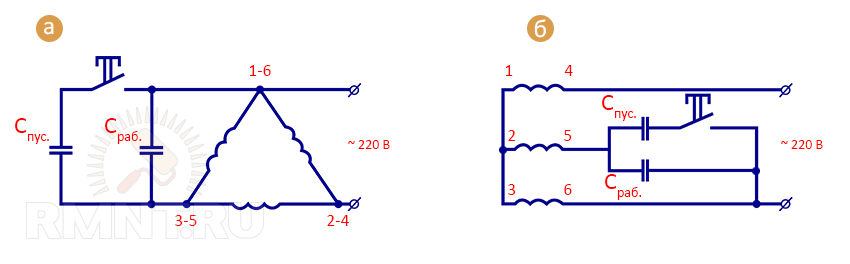

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Какие самоделки из бензопилы можно сделать?

Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.

Вообще, все самоделки из бензопилы, можно разделить на две большие группы:

В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.

Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:

Мощный лодочный двигатель;
Бензиновую болгарку;
Пилораму;
Мотокультиватор;
Газонокосилку.

Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:

Мопед, если установить бензопилу на велосипед;
Снегоход и аэросани;
Снегоуборщик;
Квадроцикл;
Самокат.

Как выбрать автомобильный компрессор

Для того, чтобы определиться с выбором, вспомним основные параметры устройства:

От 10 до 70 л/мин. Чем выше показатель, тем быстрее работает. Для обычной легковушки максимум 40 литров, для внедорожников, минивэнов, автобусов – 60 литров, для грузовиков и спецтехники – от 70 и выше.

Стандарт – 1,8-3 атмосферы, для крупных авто – более 3 атм.

Всего их 3 – прикуриватель, клеммы АКБ и сеть 220 вольт. Удобнее пользоваться прикуривателем, но надежнее и безопаснее – к клемма. Сеть удобна только тогда, когда колесо спускает в гараже, понятно, что это скорее исключение.

Цифровой точнее, аналоговый – долговечнее.

Сюда входят компактные размеры, наличие кейса, зажимов, «крокодилов» и «переходников»

И после, что мы хотели отметить. Не всегда автомобилисты выбирают насосы по мощности. Если вдруг возле магазина спустило колесо, берешь первый попавшийся под руку. Так вот, в числе таких очень простых, недорогих, но вполне функциональных:

Golden Snail GS920. Цена – 900-1000 руб.,
Tornado АC-580 (корпус и поршневая группа металлические) – 950 руб., производительность 30 л/мин.

Продается в любом крупном сетевом магазине. Торнадо можно приобрести только в сети Ашан. Оба вида компрессора отлично справляются с подкачкой шин и занимают минимум места.

Иногда насос можно получить в подарок. Например, сеть АЗС Shell проводит акции и выдает подарки за баллы. Одним из таких является компрессор Shell с фонарем.

ВИДЕО: Как выбрать автомобильный компрессор для подкачки шин

Автомобильный компрессор – это незаменимое устройство для всех владельцев транспортных средств. С помощью такого оборудования можно быстренько проверить уровень давления в покрышках, после чего, при необходимости, подкачать колесо.

В то же время, современный рынок предлагает просто огромный выбор оборудования такого типа, так что у людей возникает вопрос: «Какой автомобильный компрессор лучше?». Именно об этом мы и поговорим в данной статье.

Проверка работоспособности

Проверка работоспособности компрессора от холодильника

Для того, чтобы проверить работоспособность блока, следует его сначала прозвонить при помощи электронного измерителя сопротивления, а затем подключить к сети:

Проверяется каждый входной контакт. Обычно их на блоке имеется 3 шт., сконфигурированных под стандартный разъём реле.
Контакт с максимальным сопротивлением относится к механизму запуска электромотора (приблизительно 20-40 Ом)
Контакт с сопротивлением 10-15 Ом относится к обмотке, обеспечивающей рабочий режим (проволока на его обмотке толще).
Третий контакт – фазный.

Для проверочного подключения напряжение подаётся на рабочий и фазный контакт, после чего производится кратковременное замыкание рабочего и стартового контакта. Аппарат должен создавать стабильный тембр звука при включении, а из выходной трубки должен пойти воздушный поток.

Где используется и как работает воздушный компрессор

Электрический компрессор под давлением накапливает воздух в специальном отсеке, после чего сжатый газ подается в нужном количестве. Для обеспечения этого процесса нужны такие компоненты:

Устройство воздушного компрессора

цилиндр – место, где сжимается воздух;
поршень – приводит в движение маховик, который в свою очередь, создает давление;
распределительные вентили – отвечают за объем и массу кислорода;
редуктор – создает непроницаемость, которая не дает воздуху выветриваться;
система охлаждения, состоящая из одного или нескольких блоков, защищающих всю систему от перегрева во время работы.

Главная роль во всем процессе отведена движению поршня, в период которого происходит забор и выдача воздуха. При многократном траверсе поршня обеспечивается непрерывная подача сжатого воздуха. Чтобы электрический компрессор работал без пауз, обязательно наличие электрического питания, которое и приводит его в движение.

Воздушный компрессор 220В применяется в следующих сферах:

Применение воздушного компрессора 220В

строительство;
аэрография;
ремонт зданий и сооружений;
накачивание автомобильных шин;
чистка топливной/тормозной систем;
покраска автомобилей и др. операции по обслуживанию транспорта;
прочистка и продувание деталей;
при добыче полезных ископаемых в качестве механизма, приводящего в движение буровые установки.

Разработка схемы компрессорной станции

Подготовка оборудования для самодельной компрессорной станции

При разработке схемы компрессорной станции и составления списка дополнительного оборудования к ней следует учитывать планируемую область применения. Чем больше ресивер и давление в нём, тем шире будут возможности самоделки. Стандартная схема включает в себя следующие детали и механизмы:

Электронный датчик давления. Он отключает двигатель при достижении заданных параметров давления в ресивере.
Манометр для измерения степени сжатия воздуха.
Предохранительный клапан.
Осушитель воздуха при выходе из ресивера.
Воздушный фильтр для установки на входную трубку компрессорного блока.
Фильтр очистки воздушной струи под давлением от масла.
Кнопка выключателя.
Провода, шланги высокого давления и фитинг с необходимой конфигурацией.
Баллон высокого давления для ресивера.
Шаровой кран, перекрывающий подачу воздуха потребителю на выходе из системы.

С чего необходимо начать?

Если у вас участок совсем небольших размеров, для вас неоправданно покупать дорогостоящий мотоблок. К тому же такая техника требует тщательного ухода, покупки дополнительных смазочных жидкостей, горючего и деталей. Если у вас есть бензопила, вы с легкостью сможете ее модернизировать.

Бензопила имеет компактные размеры, небольшую массу, но при этом достаточно большую мощность. Именно поэтому она может выступать универсальным приводом, чтобы создать мотоблок для обработки земли.

Весь этап переделывания бензопилы в мотоблок проходит в несколько этапов:

создание чертежа. Без этого вы не сможете сделать действительно качественную технику. На схеме у вас должны быть обозначены все детали, места их крепления, а также четко просчитаны размеры;
изготовление рамы. Она должна быть из куба с углами 32 на 32 миллиметра;
мотор крепится на поперечные верхние каркасные углы, а бак для горючего с помощью кронштейнов монтируется немного ниже;
впереди также нужны вертикальные стойки, необходимые для промежуточных опор вала. Для монтажа подшипников нужно установить специальные опоры к продольным углам.

Изготавливаем КСУ своими руками из подручных материалов

В качестве основных элементов изготавливаемого устройства используем корпус огнетушителя и нагнетатель от бытовой холодильной камеры. Баллон огнетушителя используем как емкость для хранения сжатого газа, подаваемого компрессором. Найти корпус огнетушителя не составляет проблем, в крайнем случае, его можно купить в магазине.

Начнем создание компрессора с тщательной подготовки ресивера. Выкручиваем запорно-пусковое устройство (ЗПУ) из корпуса огнетушителя (лучше брать баллоны с маркировкой “ОУ” – они сделаны бесшовными), вворачиваем водопроводную крестовину с наружной резьбой по всем вводам в три четверти дюйма.

После чего при помощи светодиодного фонаря исследуем внутреннюю поверхность ресивера. Даже при наличии малейших очагов ржавчины, следует удалить все нанесенное покрытие при помощи специальных средств. Противокоррозийные смеси вливаем в баллон, заглушаем вход и тщательно встряхиваем, затем сливаем получившуюся смесь. Обработка производится до полного удаления ржавчины.

Если необходимо сделать детали компрессора для аэрографа в единой цветовой гамме, подготавливаем наружную поверхность баллона, счищая старую краску до металла.

В дальнейшем корпус прогрунтуем, а затем покрасим.

Как сделать полноценный компрессор своими руками

Вариант из авто-аксессуаров хорош своей доступностью. Однако мощность, производительность, и главное – продолжительность непрерывной работы, оставляют желать лучшего. Есть проверенный вариант – компрессор из холодильника. Затратная часть зависит от вашего умения находить условно бесплатные комплектующие.

И надо сказать, агрегат получается не хуже заводского.
И так, что требуется для изготовления. Исчерпывающий список, учитывающий все нюансы. Его можно сократить, за исключением элементов безопасности:

- Компрессор от бытового холодильника (условно бесплатно)
- Емкость для ресивера: это может быть огнетушитель, газовый баллон, или самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант удобен с точки зрения размещения арматуры, но вопрос надежности сварки очень важен. Стоимость также стремится к нулю
- Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки

- Регулятор рабочего давления (редуктор)
- Манометр (при наличии редуктора = 2 шт)
- Фильтры очистки воздуха на входе (для сохранности поршневой группы компрессора)
- Масло или влагоотделитель на выходе (актуально для компрессоров с «мокрой» смазкой)
- Реле давления (управляет работой компрессора)
- Аварийный клапан (обязательно при любой комплектации!)

Структурная схема представлена на иллюстрации:
В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер, который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно.
Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.

Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Комплектация ресивера

Перед данным этапом работ еще раз сравниваем характеристики компрессора и бывшего корпуса огнетушителя, и убеждаемся в том, что наш ресивер по всем параметрам будет соответствовать возможностям компрессора. Вворачиваем в горловину металлической емкости запорный узел с центральным каналом и четырьмя боковыми сверлениями с резьбой.

В один из боковых каналов вворачиваем предохранительный клапан, отрегулировав его на меньшее давление открытия.

Из двух имеющихся в наличии манометров, выбираем тот, который проградуирован в единицах давления бар, и также вворачиваем его в другой боковой канал на запорном узле.

В два оставшихся канала вворачиваем переходник и switch-реле давления – основной элемент системы автоматики, включающий компрессор, когда давление в ресивере станет меньше рабочего.

Сверху в запорный узел вворачиваем шаровой кран подачи сжатого воздуха из ресивера или его перекрытия.

Далее с помощью набора резиновых колец, ФУМ-ленты и ключей герметизируем и упрочняем места соединений всех элементов с запорным узлом и последний – с корпусом будущего ресивера.

Остается навернуть на шаровой кран, также используя уплотнительное кольцо и ФУМ-ленту, переходник для установки спирального шланга, на другом конце которого будет прикреплен через такой же переходник инструмент, работающий от сжатого воздуха (у нас – пневмопистолет).

Как самому собрать воздушный электрический компрессор

Критерии выбора моделей компрессора для покраски автомобиля

Как сделать компрессор своими руками

Компрессор из огнетушителя с мотором от холодильника

Изготовление воздушного электрического компрессора 220 В своими руками

Рекомендации
