Как самому сделать плиткорез из болгарки

Что потребуется для изготовления плиткореза

Основным элементом самодельного плиткореза является болгарка. Так как необходимости нет в резке толстого материала, электроинструмент удобнее использовать с маленьким диском. Отлично подойдет УШМ на 115-150 мм. Причем диск потребуется с алмазным напылением. Другим плитку разрезать невозможно.

Маленькую УШМ удобнее приспосабливать на плиткорез

Если есть готовый стол, его используют вместо станины. В противном случае его тоже придется изготавливать из куска стальной плиты. Раму приспособления сваривают из трубок или профиля. Для фиксации самой болгарки потребуются болты, хомуты.

Как сделать плиткорез из болгарки

Все элементы плиткореза фиксируют к станине. По этой причине именно с нее нужно начинать. За основу подойдет верстак. Он должен быть прочный, ровный, не расшатанный. При отсутствии такового собирать самодельный плиткорез из болгарки придется с нуля. Станину проще всего сварить. Из прямоугольно листа стали толщиной минимум 5 мм болгаркой вырезают столешницу. Ножки приваривают из трубок или уголка. Для устойчивости предусматривают распорки.

Совет! Высоту ножек станины рассчитывают с учетом своего роста, чтобы за новым плиткорезом не горбатясь можно было заниматься работой.

Когда стол будет готов, приступают к сборке самого плиткореза:

  1. Стол является только опорой будущего плиткореза. На его поверхности нужно создать рабочую площадку. Состоит она из двух металлических пластин, между которыми оставляют зазор 10 мм. По нему будет проходить алмазный диск во время резки кафеля.
  2. Металлические пластины надежно фиксируют к столу. Между ними и столешницей образуют зазор. По размеру его должно хватать, чтобы при максимально опущенном состоянии болгарки во время резки плитки диск не касался верстака. Иначе он искромсает столешницу. Для образования зазора из трубок сваривают каркас.
  3. С одного бока рабочей площадки приваривают из стальной пластины держатель для УШМ. С одной стороны элемента посередине сверлят отверстие. С противоположной стороны пластины сверлят от 3 до 7 регулировочных отверстий. Они нужны для изменения высоты болгарки, то есть, регулировки глубины погружения диска в прорезь рабочей площадки.
  4. К редуктору УШМ болтами фиксируют кусок металлического уголка, предварительно просверлив в нем отверстия. К уголку приваривают полосу толщиной минимум 8 мм, шириной – 50 мм. На другом ее конце сверлят отверстие. Его болтом соединяют с одним из регулировочных отверстий на пластине, приваренной к рабочей площадке. На полосе отмечают место сверления. Оно должно совпадать с отверстием на противоположной стороне пластины. После сверления в два соосные отверстия вставляют болт, затягивают гайкой.
  5. После фиксации болгарки проверяют ее ход. Из регулировочного отверстия вынимают болт. Металлическая полоса вместе с болгаркой будет проворачиваться на втором болтовом соединении. Удерживая за рукоятку, проверяют, чтобы электроинструмент алмазным диском погрузился в прорезь рабочей площадки. Выставив нужную глубину методом подбора соосного регулировочного отверстия, вставляют болт, фиксируют механизм.
  6. Когда болгарка будет зафиксирована, с другого бока рабочей площадки из уголка устанавливают подвижной ограничитель. По нему будут подавать плитку во время резки.

Чтобы осуществить сборку подобного плиткореза из болгарки своими руками, чертежи не нужны. Все предельно просто и ясно. Приспособление испытывают в работе. Используя ограничитель, на рабочую площадку плиткореза укладывают плитку. Включают УШМ, пытаются сделать рез. Если плитка толстая и ее полностью не прорезает, регулировочным механизмом увеличивают глубину погружения алмазного диска.

Второй вариант плиткореза подразумевает крепление болгарки под столешницей. На поверхность рабочей площадки выступает только часть алмазного диска. Плиткорез по устройству напоминает пилу по дереву – циркулярку. На поверхности рабочей площадки устанавливают из уголка ограничитель. По нему подают плитку на вращающийся алмазный диск.

Если болгарку закрепить под столешницей, плиткорез будет похож на циркуляционную пилу по дереву

Нагляднее показан на видео плиткорез из болгарки своими руками:

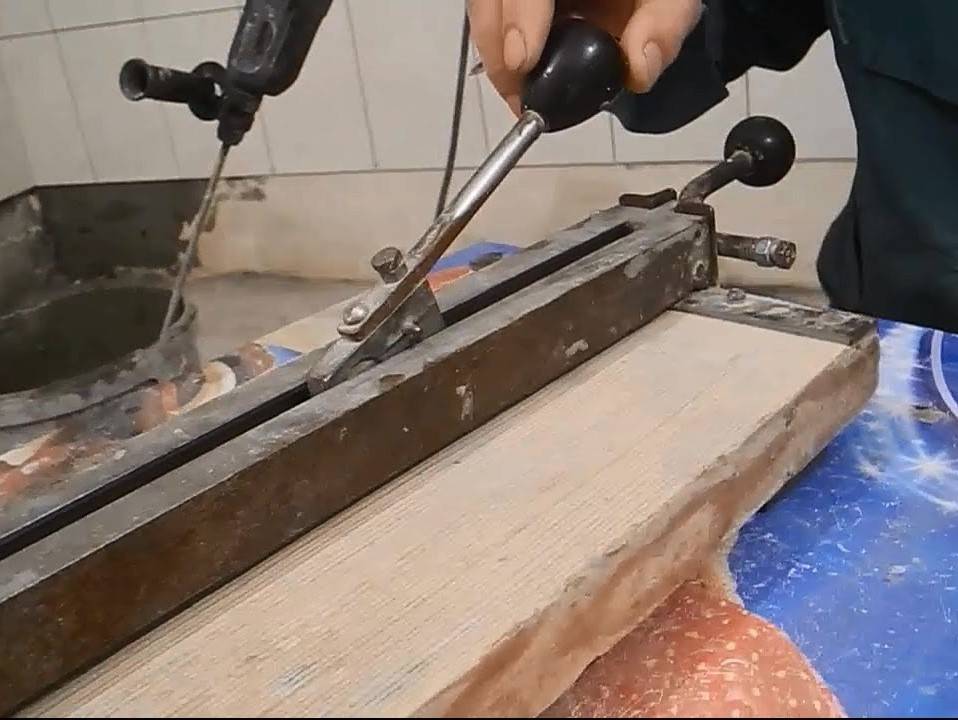

Как самостоятельно сделать ручной плиткорез

Вам понадобится обычный стеклорез. Снимите с него головку, на которой размещено алмазное лезвие или металлический острый ролик.

Самодельный инструмент сохраняет принцип действия производственной модели

В изготовлении плиткореза, понадобятся также подшипниковые элементы, подыщите подходящие запчасти. Сначала сконструируйте основу приспособления: рабочую платформу с желобом посредине и направляющие. С этой целью возьмите доску и зафиксируйте на ней с помощью шарнирного элемента сваренные между собой металлические планки. Посредине с внутренней стороны должны быть выточены углубления, в них загоняются втулки, обеспечивающие скольжение и ограничение хода второй части – ручки с резаком.

Лезвие устанавливается таким образом, чтобы при фиксации он доставал до кафеля и мог свободно прочертить линию разреза. При нажатии плитка зафиксируется на платформе, затем с помощью ручки потяните режущий элемент и доставайте разрезанный кафель. Таким образом, сохраняется принцип действия производственной модели.

Самодельный электрический плиткорез

Плиткорез можно самостоятельно соорудить из болгарки. Этот сложный процесс, но получается очень практичный инструмент.

Предлагаемый вариант инструмента исключает вышеперечисленные недостатки. Изготовить его сможет даже человек, не обладающий особыми умениями и техническими знаниями.

Потребуется:

  • Болгарка. Нужно использовать полностью исправный инструмент.
  • Металлические пластины. Их толщина должна быть 5мм, а размер пластины около 150х60мм.
  • Металлическое кольцо. Его ширина должна 20мм, внутренний диаметр совпадать с диаметром фланца на болгарке. Изготовить его можно, отрезав часть трубы с нужными параметрами.
  • Текстолитовый лист размером 300х200мм и толщиной около 30мм. Это в последствии станет основанием устройства.
  • Четыре гайки 10мм, три болта 10мм, саморезы походящего размера.
  • Инструменты, обрабатывающие металлические элементы.
  • Дрель и набор свёрл по металлу.
  • Сварочный аппарат.

Что потребуется для изготовления самодельного инструмента

Электрическое устройство намного дороже в изготовлении, чем механическое, но с ним удобнее работать, и качество резки плитки будет значительно выше. Для его изготовления понадобится следующее:

  • стол или верстак
  • болгарка с алмазным диском;
  • металлическая платформа;
  • две стальные трубы;
  • крепежные элементы;
  • хомуты.

На оборудовании можно сэкономить, если купить дешевый режущий элемент, но делать этого не рекомендуется, поскольку именно от него зависит качество реза и продуктивность работы.

Выбор электродвигателя для плиткореза

Чтобы сделать плиткорез своими руками с использованием самостоятельного электродвигателя, требуется подбор и монтаж редуктора для возможности ручной установки необходимой скорости вращения диска. Технически сделать это непросто, поэтому распространено другое решение – использование малой болгарки (гриндера под диски диаметром 115-125 мм) с опцией ручной регулировки скорости вращения.

Электродвигатель для плиткореза

Преимущества плиткореза

Электрический плиткорез достаточно дорогостоящее устройство и если вы не профессиональный плиточник, а делаете простой ремонт, то покупка его не оправданаЕсли мы делаем плиткорез своими руками, тогда необходимо использовать соответствующий диск. С целью предотвращения появления пыли во время проведения работ по разрезанию плитки, необходимо оснастить инструмент специальной емкостью с водой. В большинстве случаев ее прикрепляют под диском. В период проведения работ диск с нижней стороны окунается в воду и смывает из себя грязь и пыль. Это обеспечивает максимально аккуратное проведение работ по разрезанию плитки.

К преимуществам электрического плиткореза из болгарки можно отнести:

  • Возможность распиловки прочного керамогранита и камня;
  • Максимально быстрая обработка больших объемов материала;
  • Обеспечение возможности наиболее ровного реза;
  • Снижение уровня изнашиваемости, если его сравнивать с ручным инструментом.

Благодаря наличию большого количества преимуществ болгарка широко применяется в виде плиткореза среди многих строителей. Как сделать плиткорез из болгарки можно посмотреть на видео.

Правила установки

Для того чтобы плиткорез сделать своими руками, необходимо соорудить рабочую поверхность. Сверху осуществляется крепление металлического листа. Перед проведением данной процедуры в столе и листе необходимо сделать отверстие, через которое будет проходить диск. При выборе размера листа нужно учитывать размер плитки. Материал даже самых больших размеров во время проведения разреза должен помещаться на металлическом листе.

Далее осуществляется крепление болгарки к столу. С этой целью необходимо использовать гайки, контргайки и хомуты. Для обеспечения целостности болгарки во время проведения работ по разрезке плитки, необходимо произвести помещение хомутов в защитные кожухи. С этой целью может осуществляться применение поливинилхлоридных или резиновых трубок. Перед проведением установки необходимо подогнать хомут к форме поперечника.

Самый простой вариант статичное закрепление инструмента и перемещение плитки под режущим кругом

Если плиткорез своими руками, видео которого можно увидеть в сети интернет, будет сооружаться в жилом помещении, то необходимо произвести его подключение к пылесосу. С этой целью нужно произвести закрепление раструба заборного шланга под местом расположения режущего диска инструмента.

На данном фото полноценный плиткорез со сбором пыли и подачей водыВо время работы с плиткой необходимо включать пылесос.

Это позволит избавиться от отходов.

Вместо пылесоса можно использовать емкость с водой.

Болгарка в основе плиткореза является самым оптимальным вариантом. Это объясняется тем, что для ее подключения требуется минимальное количество комплектующих. Также данный инструмент может работать на высоких оборотах, что обеспечивает высокую скорость проведения работ. При использовании других подручных средств требуется применение дополнительного редуктора.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

  • простое и надежное крепление заготовки;
  • значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
  • при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками

Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Преимущества плиткореза

Электрический плиткорез достаточно дорогостоящее устройство и если вы не профессиональный плиточник, а делаете простой ремонт, то покупка его не оправданаЕсли мы делаем плиткорез своими руками, тогда необходимо использовать соответствующий диск. С целью предотвращения появления пыли во время проведения работ по разрезанию плитки, необходимо оснастить инструмент специальной емкостью с водой. В большинстве случаев ее прикрепляют под диском. В период проведения работ диск с нижней стороны окунается в воду и смывает из себя грязь и пыль. Это обеспечивает максимально аккуратное проведение работ по разрезанию плитки.

К преимуществам электрического плиткореза из болгарки можно отнести:

  • Возможность распиловки прочного керамогранита и камня;
  • Максимально быстрая обработка больших объемов материала;
  • Обеспечение возможности наиболее ровного реза;
  • Снижение уровня изнашиваемости, если его сравнивать с ручным инструментом.

Благодаря наличию большого количества преимуществ болгарка широко применяется в виде плиткореза среди многих строителей. Как сделать плиткорез из болгарки можно посмотреть на видео.

Правила установки

Для того чтобы плиткорез сделать своими руками, необходимо соорудить рабочую поверхность. Сверху осуществляется крепление металлического листа. Перед проведением данной процедуры в столе и листе необходимо сделать отверстие, через которое будет проходить диск. При выборе размера листа нужно учитывать размер плитки. Материал даже самых больших размеров во время проведения разреза должен помещаться на металлическом листе.

Не пропустите: Потолки из полистирольных плиток

Далее осуществляется крепление болгарки к столу. С этой целью необходимо использовать гайки, контргайки и хомуты. Для обеспечения целостности болгарки во время проведения работ по разрезке плитки, необходимо произвести помещение хомутов в защитные кожухи. С этой целью может осуществляться применение поливинилхлоридных или резиновых трубок. Перед проведением установки необходимо подогнать хомут к форме поперечника.

Самый простой вариант статичное закрепление инструмента и перемещение плитки под режущим кругомПри вертикальной установке болгарки установить на нее защитный кожух. Это говорит об опасности во время проведения работ. Именно поэтому оператор должен находиться с правой или с левой стороны от инструмента. Оператору необходимо надеть на себя респиратор, перчатки и очки.

Если плиткорез своими руками, видео которого можно увидеть в сети интернет, будет сооружаться в жилом помещении, то необходимо произвести его подключение к пылесосу. С этой целью нужно произвести закрепление раструба заборного шланга под местом расположения режущего диска инструмента.

На данном фото полноценный плиткорез со сбором пыли и подачей водыВо время работы с плиткой необходимо включать пылесос. Это позволит избавиться от отходов.

Вместо пылесоса можно использовать емкость с водой.

Болгарка в основе плиткореза является самым оптимальным вариантом. Это объясняется тем, что для ее подключения требуется минимальное количество комплектующих. Также данный инструмент может работать на высоких оборотах, что обеспечивает высокую скорость проведения работ. При использовании других подручных средств требуется применение дополнительного редуктора.

Как резать керамическую и кафельную плитку электрическим плиткорезом

Простой принцип работы электрического плиткореза объясняется его несложной конструкцией. Платформа, режущий диск, на который нанесено алмазное покрытие, и ванночка с водой – вот и все основные элементы этого инструмента. Во время работы вода из ванночки попадает на нож, продлевая срок его эксплуатации, уменьшая количество пыли и оберегая плитку от чрезмерного растрескивания и повреждения.

Керамическая плитка распиливается с такой же скоростью как бревно обычной пилой. Основная разница заключается в необходимости двигать разрезаемую плитку под нож, а не наоборот.

На результат резки плитки влияет сила нажима. Она, в свою очередь, зависит от состава материала лезвия и плотности разрезаемой плитки. При первом касании режущего диска к плитке давление должно отличаться легкостью. Чем дальше двигается лезвие через плитку, тем сильнее нужно надавливать на нее. К концу резки давление снова должно уменьшаться. При этом разрезаемая плитка должна быть хорошо закреплена. Это позволит убрать ненужную вибрацию и избежать заедания лезвия в плитке во время резки.

Во время работы плиточная крошка попадает в ванночку и смешивается с водой. Грязная вода, в свою очередь, попадает на режущий диск, уменьшая срок его службы. Поэтому большое значение для хорошей работы имеет частая замена грязной воды в ванночке на чистую.

Если во время работы произойдет переваливание разрезаемой плитки на один бок, могут вылетать осколки или плитка вовсе затянется под режущий диск, а потом будет отброшена в сторону. Чтобы этого избежать, многие специалисты практикуют одновременное надавливание во время резки на обе стороны плитки. Это поможет избежать также заклинивания лезвия пилы в разрезе. Тем не менее, даже при соблюдении этой рекомендации из-под лезвия могут вылетать осколки, защититься от которых можно с помощью специальных очков.

При правильной эксплуатации режущий алмазный диск способен выдержать множество влажных резок. Однако на лезвие попадает керамический материал, в связи с чем может требоваться периодическая очистка. Сделать это можно двумя способами:

  1. Необходимо распилить старую песчаную форму для кирпича. Заменить ее можно шлифовальным камнем для плитки, в котором нужно сделать пару надрезов.
  2. Лезвие снимают и переворачивают, обеспечивая его вращение в обратном направлении. Этот способ нельзя использовать при наличии отштампованного указателя направления на лезвии.

Проводить полную замену лезвия необходимо только в случае полного его изнашивания и невозможности использовать в дальнейшем

Чтобы срок эксплуатации режущего диска был долгим, важно правильно подбирать лезвие в зависимости от материала, который необходимо разрезать. Для получения фигурной резки плитки работа электрического плиткореза нередко дополняется использованием кусачек. Вот можно посмотреть видео как правильно резать плитку с помощью электрического плиткореза

Вот можно посмотреть видео как правильно резать плитку с помощью электрического плиткореза.

Таким образом, владение теоретическими знаниями, соблюдения правил безопасности и рекомендаций специалистов, аккуратность и внимательность во время работы позволят легко разрезать плитку электрическим плиткорезом даже без опыта и навыков. А это, в свою очередь, позволит получить плитку нужного размера и закончить ремонт, сэкономив средства, которые могли быть потрачены на оплату работы профессионального плиточника. Ведь на самом деле резка плитки электрическим плиткорезом – это совсем не сложно!

И напоследок видео как резать керамическую или кафельную плитку электрическим плиткорезом. Более подробно и детально!

Каким диском резать керамическую плитку болгаркой?

Выделяют как минимум 6 разновидностей дисков, пригодных к использованию в комплекте с угловой шлифовальной машиной. От выбора насадки будет зависеть качество работ и достижение разнообразных результатов по запросу мастера.

Каменные диски

Из камня чаще всего изготавливаются заточные насадки. Они представляют собой прочное основание толщиной минимум 6 мм. Благодаря массивной основе каменные диски идеально подходят для заточки инструментов, с которой обычные тонкие насадки справиться не в состоянии.

Как правило, каменные диски для нарезания кафеля не подходят по причине их большой толщины. Зато сделать более острыми подручные инструменты ими можно без особых усилий. Каменный круг с наклеенными лепестками наждачной бумаги подходит для выполнения работ по шлифовке материалов. Зачистку плитки рекомендуется производить мягким абразивом с маркировкой № 120, 150, 180.

Стальные диски

Сталь – сложный сплав железа с углеродом и примесями в виде кремния, серы, марганца и фосфора. Углеродистый компонент, содержание которого не превышает 2,14%, придает стали высокие показатели прочности и твердости. Это позволяет использовать металл в качестве базового материала для производства режущих дисков для болгарки.

Еще один вариант покрытия стальных насадок – электрокорунд. Это абразив из кристаллического глиноземного или синтетического корунда, повышающего распиловочные свойства диска. Маркируются такие насадки синим цветом и используются для резки разнообразных металлических элементов – профилей, листов, уголков, арматуры и труб.

С резкой плитки подобные насадки тем более справятся без труда, даже если предстоит работа с очень толстой напольной плиткой и керамогранитом.

Сегментированные сухорезы

Диск этой модификации тоже выполняется из стали, но отличается от стандартной насадки наличием прорезей. Они располагаются по кромке изделия по направлению к центральной части и делят его на равные сегменты.

Сегментированные диски-сухорезы применяют для обработки очень прочного кафеля из керамогранита и натурального каменного материала. Благодаря наличию сегментированных прорезей насадка служит дольше остальных моделей. Увеличивает срок эксплуатации и воздушное охлаждение в процессе резки.

Единственный недостаток сухорезов – высокая вероятность образования сколов.

Сплошные сухорезы

Насадка сплошного типа, несмотря на название, используется для мокрой резки. Она лишена разрезов, отвечающих за терморазгрузку, поэтому требует применения охлаждающей жидкости – подачи воды в зону реза. Из-за склонности к перегреванию сплошной сухорез беспрерывно работает не дольше 15 секунд. На холостом ходу его оставляют еще на полминуты для остывания.

Несоблюдение этого правила приведет к тому, что серебряный припой будет ослаблен, алмазное покрытие сотрется, а круг утратит первоначальную форму.

Сплошной сухорез обеспечивает более качественный рез. Самое главное – не забыть про подачу воды. Ее поступление можно обеспечить за счет подсоединения шланга или крепления специализированного приспособления.

Комбинированные модели дисков

Диски для резки плитки болгаркой получили подобное название за счет способности работать как на сухом, так и на мокром ходу. Это промежуточный вариант между сегментированными кругами и сухорезами:

  • режет лучше сегментного, но хуже сплошного;
  • непрерывно работает больше сплошного, но меньше сухорезного.

Алмазный круг

иск для резки керамической плитки для болгарки с алмазным напылением – самый дорогостоящий, но вместе с тем самый качественный вариант насадок для болгарки. Что способен разрезать алмазный круг:

  • кафель;
  • камень;
  • пластик;
  • дерево;
  • черный и цветной металлы;
  • бетон;
  • мрамор.

Углеродистое напыление на насадках имеет разную жесткость и состав.

Резка плитки болгаркой алмазным кругом разрешена только теми алмазными дисками, напыление которых совместимо с кафелем.

Алмазные насадки на болгарку тоже бывают сплошными и сегментированными. Выделяют еще одну разновидность – турбо-круги. Они применяются там, где нужно разрезать плитку под углом с большой скоростью.

Как резать кафельную плитку болгаркой

Качественная и простая резка кафельной плитки болгаркой должна быть выполнена как можно более профессионально, то есть в итоге вы должны получить ровный гладкий срез и минимальное количество пыли в процессе. Можно выделить три основных направления надреза, в чем не помешает разобраться подробнее.

1. Прямой срез

Из всех вариантов, как распилить плитку болгаркой, этот самый простой. Он подразумевает прямой надрез на материале под углом в девяносто градусов. Для начала нужно надежно зафиксировать саму плитку на ровной поверхности, чтобы ее край выступал над краем как раз настолько, насколько нужно ее обрезать

Совершенно не важно, перпендикулярный или диагональный разрез нужно сделать, относительно плоскости и формы кафеля

Удерживать болгарку нужно таким образом, чтобы вся линия среза вам была хорошо видна. То есть диск должен двигаться по направлению к себе, а не от себя, перекрывая вам весь обзор. Прежде, чем разбираться, как пилить плитку болгаркой, а тем более, приступать к самой работе, обязательно наденьте перчатки и очки, да и другие правила техники безопасности соблюдать не помешает.

2. Угол 45 градусов.

Обычный прямой угол среза на кафеле не всегда подходит, к примеру, когда необходимо состыковать ее красиво, да и при выполнении фигурных элементов, отделанных керамикой, может потребоваться срезать ее под углом в сорок пять градусов, что выполнить на практике будет намного труднее. Но все возможно при определенном старании, потому давайте рассмотрим, как нужно действовать.

Сперва аккуратно отрежьте плитку под обычным прямым углом, учитывая размеры кафеля, которые вам нужны. Проверните болгарку так, чтобы диск ее был расположен под нужным углом и аккуратно снимите лишнее с кромки среза, старясь не задеть лицевую поверхность. Если сделать идеальный косой срез все равно не получилось, можно довести его до идеала обычной наждачной бумагой или шлифовальным кругом.

3. Отверстие в кафеле

Наиболее сложновыполнимый процесс, это вырезание в плитке круглых отверстий, которые могут потребоваться под розетки, выключатели, осветительные приборы, а также под разнообразные элементы декора при облицовке. Крохотные дырочки вырезать не получится, потому расскажем, как сделать большие круглые отверстия. Тщательно измерьте и разметьте то, что нужно вырезать на лицевой стороне кафеля. Сделать это можно при помощи обычного маркера или фломастера. Отметить придется не только круг, но и его центр, так что для максимального упрощения не помешает воспользоваться строительным или любым циркулем и линейкой, если они окажутся под рукой.

Диск для резки плитки болгаркой целесообразно взять новый, чтобы он качественно пилил, а не «жевал» края кафеля. Начинайте резать по внутреннему контуру окружности, аккуратно проворачивая инструмент и постепенно углубляясь. После того, как вы пропилите некоторое расстояние, есть смысл сделать перпендикулярные надрезы внутри построенного круга, а потом вынуть четыре сектора, подрезая их в нужных местах.

Полезный совет

Если вы действительно желаете разобраться, как резать плитку болгаркой без сколов, то поможет в этом видео, расположенное чуть ниже. Стоит помнить, что работать всегда нужно исключительно по лицевой стороне кафеля, вне зависимости, имеется на ней глазурь или нет. Так риск повредить поверхность гораздо ниже. Не помешает также иметь под рукой наждачку, набитую на деревянный брусок, для доведения срезов до идеала. Потому и отрезать нужно всегда чуть больше, чем необходимо.

Лучше всего расскажет о том, как пилить плитку болгаркой под прямым углом или же наискосок, размещенное в нашей статье видео, посмотреть которое будет полезно даже опытным мастерам, а не только новичкам в строительстве и облицовке.

Что потребуется для изготовления самодельного инструмента

Электрическое устройство намного дороже в изготовлении, чем механическое, но с ним удобнее работать, и качество резки плитки будет значительно выше. Для его изготовления понадобится следующее:

  • стол или верстак
  • болгарка с алмазным диском;
  • металлическая платформа;
  • две стальные трубы;
  • крепежные элементы;
  • хомуты.

На оборудовании можно сэкономить, если купить дешевый режущий элемент, но делать этого не рекомендуется, поскольку именно от него зависит качество реза и продуктивность работы.

Выбор электродвигателя для плиткореза

Чтобы сделать плиткорез своими руками с использованием самостоятельного электродвигателя, требуется подбор и монтаж редуктора для возможности ручной установки необходимой скорости вращения диска. Технически сделать это непросто, поэтому распространено другое решение – использование малой болгарки (гриндера под диски диаметром 115-125 мм) с опцией ручной регулировки скорости вращения.

Электродвигатель для плиткореза

Особенности плиткореза

  • простота и безопасность в обращении;
  • небольшой вес;
  • мобильность;
  • относительно невысокая стоимость;
  • компактность.

Конечно же, ручные модели уступают электрическим по некоторым показателям, но в личном употреблении этого достаточно.

Плиткорез идеален в домашнем пользовании

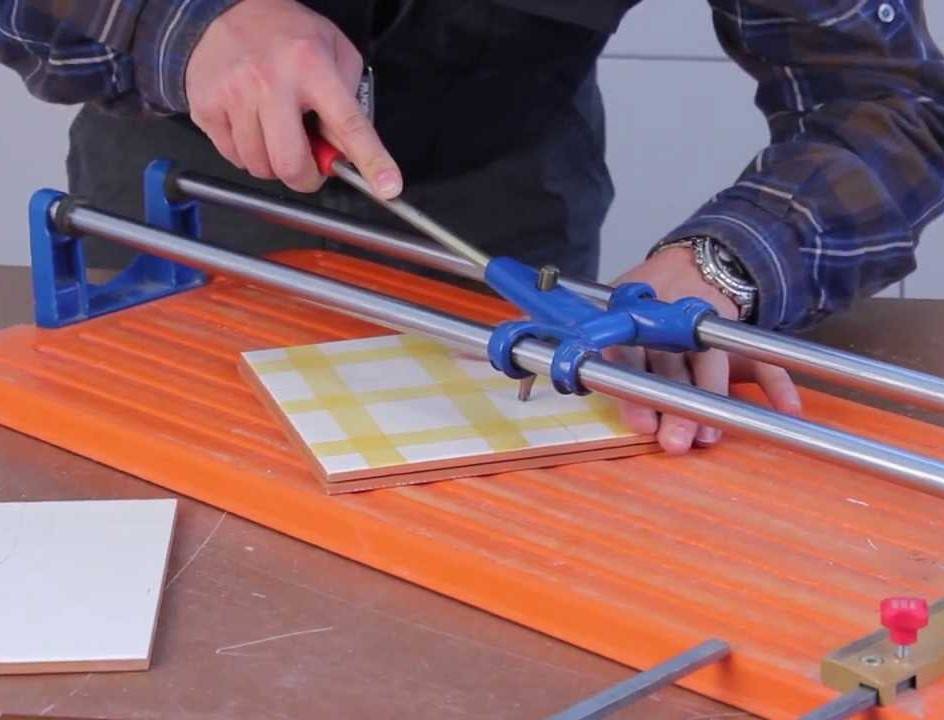

Устройство стандартного ручного плиткореза представляет собой платформу для фиксации кафеля, направляющие и режущий элемент, закрепленный на ручке с кареткой. Он прижимается к плитке и одним уверенным движением прочерчивает линию надлома. Затем платформа оказывает давление на материал, и он раскалывается на две части с ровными краями.

Как правильно изготовить электрический плиткорез из болгарки

Укладку керамической плитки трудно представит без плиткореза, ручного или электрического. Выбор инструмента зависит от объёмов работ, Которые приходится выполнять мастеру. Для облицовки небольших площадей у ​​себя дома достаточно иметь ручной инструмент, мастера профессионалы предпочитают электрический плиткорез, повышающей производительность и выполняющих более качественный рез плитки вращающимся с высокой скоростью диском, оборудованным водяным охлаждением.

Домашние умельцы, умеющие обращаться с ручным плиткорезом, увидев результаты использования электрического станка профессионалом-отделочник, с целью повышения своего мастерства стремятся приобрести, освоить также и этот инструмент, более совершенный и производительный. Оптимальным решением этого вопроса является покупка электрического плиткореза заводского изготовления. Но качественный и долговечны инструмент стоит дорого, а станок по демократичной цене быстро изнашивается и выходит из строя.
