Самодельный сварочный аппарат в домашних условиях

Как сделать споттер из трансформатора от микроволновки своими руками

Видео о споттере из микроволновки своими руками демонстрируют, что переделать высоковольтный преобразователь для домашнего сварочного аппарата довольно просто. Подробный алгоритм выглядит так:

Со старой, но рабочей микроволновой печи снимают крышку, открутив удерживающие ее шурупы, и демонтируют нужный элемент. Для этого нужно предварительно отключить клеммы, соединяющие деталь с остальными частями СВЧ, и убрать винты крепления. Перед началом работ микроволновую печь отключают от сети

Трансформатор извлекают из корпуса микроволновой печи. Поскольку для сборки споттера нужен элемент, понижающий напряжение, вторичную высоковольтную обмотку придется удалить. Для этого электротрансформатор от микроволновой печи надежно закрепляют в тисках и спиливают ненужные мотки медной проволоки с двух сторон при помощи ножовки по металлу. Остатки вторичной обмотки внутри корпуса детали сначала высверливают дрелью, а потом выбивают с использованием шпильки и молотка

При удалении старой обмотки трансформатора от микроволновой печи важно не повредить первичные витки

Подготовленный элемент требуется перемотать в соответствии с новыми целями. Для этого берут медный провод с диаметром не меньше 16 мм и совершают 2-3 витка, этого вполне хватит для получения тока достаточной мощности

Витки при перемотке трансформатора от микроволновки располагают поближе друг к другу

Трансформатор и элементы управления необходимо разместить в надежном корпусе. Проще всего взять металлическую коробку от микроволновой печи. Переделанный элемент размещают по центру, чтобы сбалансировать конструкцию, согласно схеме, рядом устанавливают резистор, тиристор и диодный мост, преобразующий ток из постоянного в переменный. Закреплять компоненты споттера нужно на диэлектрическом материале, предотвращающем помехи

В заключение на переднюю панель управления самодельного споттера выводят клеммы для подключения кабелей и основные элементы для осуществления сварки. К агрегату необходимо подсоединить провода питания, обратный молоток и рабочий пистолет.

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего среди самодельных приборов встречается споттер из инверторного сварочного аппарата – в нём уже есть необходимая нам «начинка». Остаётся только подготовить трансформатор для создания нужной силы тока и сделать пистолет. О том, как модифицировать трансформатор, мы подробно говорили выше. Главное − правильно подготовить и очистить от пыли и ржавчины старый сварочный аппарат и все его элементы. Подробное видео, как сделать споттер из полуавтомата своими руками, смотрите здесь:

Watch this video on YouTube

Изготовление из микроволновки – нюансы

Схема и процедура сборки споттера из микроволновки своими руками практически не отличается от предыдущих. Единственное – необходимо добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Время импульса должно быть минимальным − до 0,5 сек. В противном случае вместо контактной сварки будет отверстие в металле.

Первый этап – освобождаем самое ценное для нас, это трансформатор, разбираем его по сварочному шву. Для этого можно воспользоваться болгаркой или ножовкой

Важно не повредить первичную обмотку, потому как она потребуется нам в дальнейшем

Вот так на этом этапе выглядит ваш трансформатор

Далее толстым медным кабелем в два витка наматываем вторичную обмотку.

Выглядит это достаточно неэстетично, но эту процедуру необходимо провести

После намотки кабеля нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-компонентной эпоксидной смолой.

Основание выбираем деревянное. Его необходимо пропитать специальным составом

После того как смола застынет, можно проверить работоспособность сварки с помощью специального оборудования.

После этого все элементы можно укладывать в корпус

Споттер своими руками из аккумулятора – нюансы

Для исправления незначительных повреждений кузова можно изготовить устройство на основе аккумулятора. Такой аппарат удобен, так как не нужно искать возможность подключиться к розетке. Для изготовления потребуются следующие комплектующие:

• стандартный аккумулятор на 12 В;
• втягивающее реле, можно от стартера машины;
• кнопка включения/отключения;
• провода с клеммами,
• держатель электрода.

Схема устройства споттера из аккумулятора довольна проста.

Чтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее реле

Порядок подключения: плюсовой провод аккумулятора накинуть на втягивающее реле. С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм². Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало. Массовый провод соединить с выпрямляемой деталью. Главное − не забыть установить электрод.

Фото пошагового изготовления аппарата для точечной сварки

С помощью ручных инструментов извлекаем из трансформатора старой микроволновки вторичную обмотку и изоляцию.

Заводим в образовавшиеся отверстия кабель двойной петлей.

Подравниваем концы кабеля, оголяем жилы и обжимаем их наконечниками с помощью обжимных клещей.

К полосе многослойной фанеры поперечно по торцу с помощью уголка из алюминия крепим вентилятор.

Квадрат многослойной фанеры приклеиваем и прибиваем гвоздями к полосе перед вентилятором.

Закрепляем на нем трансформатор через прокладки, нарезанные из наружной оболочки кабеля.

Впритык к основанию трансформатора приклеиваем и прибиваем по центру нижней полосы узкую полоску фанеры.

Два одинаковых фанерных квадрата склеиваем по большим плоскостям и разрезаем на две равные части по косой линии.

К узким краям полученных фрагментов приклеиваем и прибиваем две короткие накладки из фанеры, повторяющие их контуры. Один конец кабеля крепим к узкой полосе двумя скобами.

Части с косиной и накладками ставим на основание и прижимаем к трансформатору вертикальной стороной так, чтобы между ними сверху свободно качался брус из дерева.

Выполняем на боковой стороне фрагмента с косиной сверху отверстие, проходящее точно посередине накладки. Ниже накладки в стойках сверлим еще два отверстия.

В верхнее отверстие вставляем болт, вокруг которого будет качаться деревянный брус между двумя стойками.

Наносим клей на большие основания фрагментов с косиной и устанавливаем на место. Снизу через основание закрепляем их шурупами.

В расчетном месте деревянного бруса-качалки вырезаем углубление для установки переключателя.

Заостряем концы двух медных стержней, используя диск болгарки.

Под наконечник нижнего конца кабеля укладываем диэлектрическую прокладку и закрепляем ее через отверстия скобы шурупами.

Сверху в наконечник нижнего кабеля вставляем плоским концом медный стержень и вкручиваем его в медную гайку под наконечником. Сверху накручиваем вторую гайку из меди и прочно затягиваем.

Второй медный стержень заостренным концом вниз таким же образом закрепляем к верхнему наконечнику конца кабеля.

Упираем нижний усик пружины в нижний стягивающий болт, а верхний – в ось качания деревянного бруса.

Верхний конец кабеля скобой крепим снизу к брусу из дерева, подложив диэлектрическую прокладку.

Прорезь сверху бруса под переключатель закрываем пластинами, приклеивая по бокам бруса.

Из металлического листа сгибаем кожух на ручном гибочном станке для трансформатора и вентилятора. В его стенках выполняем гнезда и отверстия.

Одну из жил провода, идущего от переключателя, подсоединяем к концу обмотки трансформатора.

Провод с тремя жилами пропускаем через отверстие в кожухе и закрепляем его хомутом к алюминиевой пластине. Одну жилу крепим к массе.

В дне прорези под переключатель сверлим два отверстия под провода и подсоединяем их к переключателю.

Вставляем индикатор и выключатель в предназначенные для них места в кожухе и соединяем их согласно схеме.

Включаем вилку питающего кабеля в розетку, выключатель переводим в положение «Включено», и при светящемся индикаторе, приступаем к сварке деталей, прижимая верхний электрод к свариваемым деталям, лежащими на нижнем электроде.

Как видим на фото, аппарат справляется с поставленной задачей и приваривает заготовки.

Если вас заинтересовала эта самоделка, предлагаю посмотреть видео где также показан процесс изготовления аппарата для точечной сварки:

Инструкция изготовления сварочного стола своими руками

Верхняя крышка будет изготавливаться для сварочного стола из профильной трубы, с сечением 0.5 на 0.5 см. у края и 0.3 на 0.3 см на внешней стороне. Разрезать трубу лучше болгаркой. Приготовленные части скрепляют с помощью сварочного аппарата. Окантовка крышки будет из профиля 0.5 на 0.5 см. прямоугольной формы

Внутренняя часть закладывается профилем 0.3 на 0.3 см. Трубы прикрепляются сваркой таким образом, что получается решетка, швы зачищаются.

Далее делаем ножки, их можно смастерить из трубы 0,25 на 0,25 см. Всего нужно нарезать 4 штуки, далее привариваем их к основанию стола. Чтобы было легче понять, что и как делать, для наглядности посмотрите фото сварочного стола.

Для дополнительной жесткости делаем пояс по периметру стола, на высоте 30-40 см от пола. Это необходимо, чтобы при работе стол прочно стоял и не шатался.

Колеса для более удобной транспортировки сварочного стола. Достаточно будет всего 2 колесика, которые можно взять от старой тележки.

Место для хранения инструментов. Нишу рекомендуется изготавливать из ДСП или фанеры. По желанию можно применить металлический лист. Прикрепляется ниша внизу стола.

Кожух для мусора делается из металлических листов, любой толщины.

Готовый стол для сварки по желанию можно покрасить специальной краской для металла.

Рядом с рабочим столом обязательно должна находиться емкость с водой, ведь работа со сваркой огнеопасная. Также поверхность пола рядом со сварочным столом, на расстоянии 1.5 метров, должна покрыта негорючим материалом.

Если соблюдать инструкцию, как сделать сварочный стол и применять данные советы на деле, то у вас все получится.

Сварочный аппарат из электродвигателя

Сварочный аппарат в домашней мастерской — мечта многих радиолюбителей. Но вот проблема: где взять железо для изготовления его главной детали — мощного трансформатора? Я предлагаю простой выход из положения.

Для трансформатора подойдет неисправный электродвигатель мощностью не менее 7,5 кВт, с числом оборотов в минуту 740-960 (в этих электродвигателях диаметр ротора больше, чем в электродвигателях с числом оборотов 1500 — 3000 в минуту). Электродвигатель разбирается, из него вынимается статорная обмотка.

Затем корпус статора разбивается и из него вынимается пакет железа, в котором была уложена обмотка. После этого на железо наматывается необходимая обмотка — точно так, как на 0-образный сердечник, т.е. с помощью челнока.

Если он меньше, количество витков уменьшают, а если больше — увеличивают. Наконец, полученное количество витков делят на 12 и получают результат: количество витков на 1 вольт. В авторском варианте использован электродвигатель мощностью 7,5 кВт, 960 об/мин.

Немалая сложность состояла в выполнении вторичной обмотки. Я отказался от применения провода в стеклянной изоляции и для вторичной обмотки использовал провод ПЭТВ-2 диаметром 2,36 мм, который был сложен семь раз, то есть каждый виток выполнялся в семь проводов.

Первичная обмотка изготовлена из провода сечением 2,36 мм, сложенного вдвое. Можно использовать для обмоток любой провод диаметром от 1,5 мм до 2,5 мм, предварительно перерасчитав по его сечению количество проводников в витке.

Провод вторичной обмотки необходимо изолировать по всей длине, для чего можно использовать обычную изоленту. Вначале наматывается обмотка на 220 вольт, затем — все остальные.

Особое внимание надо обратить на качество изоляции между обмотками. Сделав отвод во вторичной обмотке для получения напряжения 13 вольт и поставив диоды, трансформатор можно использовать для запуска автомобиля без аккумулятора

Напряжение вторичной обмотки должно составлять 60…70 вольт. При этих данных сварочный аппарат варит электродами от 3 до 5 мм.

После укладки обеих обмоток, если осталось достаточно места, можно сделать обмотку для точечной сварки. Эта обмотка представляет собой 4 витка медной полосы размером 40 х 5 мм. Толщина скрепляемого точечной сваркой железа при этих данных составляет 1,5 мм. Изготовленный таким способом сварочный трансформатор надежно действует вот уже в течение 10 лет.

РЛ 6, 1993

Воробьев С. Опубликована: 2005 г. 1 Вознаградить Я собрал 0 0

x

• Техническая грамотность
• Актуальность материала
• Изложение материала
• Полезность устройства
• Повторяемость устройства
• Орфография

Приступаем к изготовлению корпуса аппарата и контактных клещей

Материалом для изготовления как самого корпуса, так и контактных клещей была выбрана древесина по причине простоты обработки. Сначала я вымерял по ширине доску для основания, стенок и крышки, которая закроет трансформатор и все провода. Здесь для каждого случая размеры будут индивидуальны, но слишком маленькую коробку, во избежание перегрева оборудования, делать не стоит.

Отмеряем и отпиливаем доску по необходимым размерам

Также были отрезаны два бруска, которые будут использованы в качестве клещей. Все детали я обработал фрезой, шлифмашинкой, после чего сложил их так, как будет в дальнейшем.

Вот примерный макет того, что должно получиться

Но внешний вид всё же должен быть подобающим, поэтому я окрасил все детали, за исключением брусков, в чёрный цвет. Для клещей был выбран жёлтый

Окраска придаст конечному изделию эстетичный вид

Настало время продолжить разборку старой микроволновки. От неё нам понадобятся следующие детали:

• сетевой шнур;
• контактные провода;
• ручка с дверцы;
• концевой выключатель.

Кстати, ручку также желательно окрасить в чёрный цвет.

Эти детали от микроволновой печи нам пригодятся

Изготовление контактных электродов

Их лучше всего делать из медной жилы сечением 8 мм² (или толще). Именно медь не будет прилипать к стали и даст нужный нам эффект. Для этого отрезаем от прутка два куска длиной по 3-4 см.

Режем медный пруток на отдельные куски, которые послужат электродами

Сборка коробки и коммутация

Теперь необходимо подобрать основной автомат, через который будет производиться подача напряжения. Для этого подойдёт однополюсной АВ на 15 А. И вот теперь вам наверняка станет понятно, почему я не зацикливался на размерах деталей нашей коробки. Под каждый автомат нужна различная прорезь в задней стенке. У меня оказался АВ, который редко у кого может просто валяться в гараже (брат работает электриком).

Вот такой автомат был установлен мной. У вас он может отличаться

Через автомат необходимо пустить один из проводов (фазу или ноль)

Какой из них – неважно. Ведь в разных розетках схема собрана по-разному

Выход из автомата позже будет подключён к одному из контактов первичной обмотки. Сам же сетевой фильтр фиксируем в прорези задней стенки.

На данном этапе сборки наша конструкция выглядит вот так

Теперь настала очередь установки трансформатора. Его нужно закрепить как можно ближе к двум коротким отрезкам бруска, которые пока выглядят как ножки. Если посмотреть на фото ниже, то по нему скажу следующее: уже можно завернуть фиксирующие шурупы, но не все. Оставляем пустым правое нижнее отверстие – оно нам ещё пригодится.

Крепим на место понижающий трансформатор

Последним шурупом фиксируем контакт провода заземления. В любом сетевом кабеле это жила светло-зелёного или жёлто-зелёного цвета.

Закручиваем последний шуруп, заземляя при этом сердечник

Коммутация концевого выключателя: полное подключение первичной обмотки

Мы уже разобрались, что один из контактов первичной обмотки подключается к контакту выхода из автомата. У нас осталась ещё одна жила сетевого кабеля. Её необходимо подключить ко второму контакту первичной обмотки, но не напрямую, а через концевой выключатель, удлинив при этом провод. Концевик будет служить кнопкой мгновенной подачи напряжения на электроды.

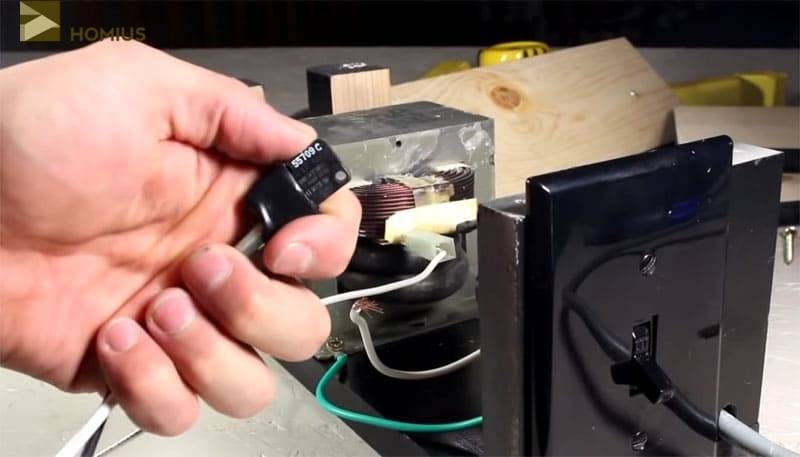

Подключаем концевой выключатель, который впоследствии будет закреплён на рукоятке клещей

Остаётся аккуратно разместить провода внутри и прикрутить верхнюю крышку с ручкой. Она облегчит транспортировку нашего оборудования. Перед укладкой проводки обязательно убедитесь в качестве изоляции всех соединений.

Прикручиваем на место крышку с ручкой и аккуратно укладываем проводку внутри коробки

Выводим концевой выключатель наружу вместе с концами вторичной обмотки и устанавливаем боковые стенки. На этом сборка коробки завершена. Нам остаётся лишь собрать и установить клещи с контактными электродами.

Крепим стенки коробки и переходим к клещам

Устанавливаем электроды на сварочный аппарат

Как уже было указано выше, электрод для контактной сварки можно сделать из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Провод от аппарата присоединяется к электроду с помощью медного наконечника, который соединен с ним при помощи пайки.

Установка нижнего электрода

Наконечник совмещают с электродом при помощи болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки. Чтобы выполнить такое соединение, в электроде и наконечнике делают отверстия одинакового диаметра.

Болты и гайки, с помощью которых будут соединяться электроды и наконечники с проводами, лучше всего выбирать из меди или ее сплавов, отличающихся минимальным электрическим сопротивлением. Элементы таких соединений, значительно упрощающих обслуживание аппарата для контактной сварки, совсем несложно изготовить своими руками.

Что нужно для сборки инвертора

Основной задачей сварочного инвертора является преобразование силы тока, достаточной для использования в хозяйстве. Работа электродом производится на расстоянии 1 см для получения прочного шва. Изготовление самодельного сварочного инвертора происходит по плану, в соответствие со схемой.

Первично изготавливается блок питания, для его составляющих понадобиться:

• Трансформатор, имеющий сердечник из ферритного материала.
• Обмотка трансформатора с минимальным количеством витков – 100 шт., сечением 0,3 мм.
• Вторичная обмотка изготавливается из трех частей, внутренняя состоит из 15 витков с сечением провода 1 мм, средняя с таким же количеством витков сечением 0,2 мм, наружный слой 20 завитий диаметром не менее 0,35 мм.

https://youtube.com/watch?v=gdFLDqahzJ4

Самодельный инвертор необходимо изготавливать в соответствие с требуемыми характеристиками. Для стабильной, устойчивой к перепадам напряжения работы, обмотки используются на полной ширине каркаса. Алюминиевые провода не способны обеспечить достаточную пропускную способность дуги, имеют нестабильный теплоотвод. Качественный аппарат изготавливается с медной шиной.

Устройство из трехфазного трансформатора

Если ЛАТР найти невозможно, сварочный аппарат конструируют из блока питания 380/36 В. 3-фазный трансформатор используется в работе осветительных систем или электроинструментов. Допускается применение блока с одной сгоревшей обмоткой. Агрегат будет питаться от бытовой или промышленной сети. В процессе сборки выполняют следующие действия:

1. Изготавливают клеммы для крепления вторичной намотки из полой трубки. Один конец делают плоским, в нем просверливают отверстие для фиксации провода.
2. Заменяют расположенные в верхней части трансформатора винты с гайками М6 на болты М10.
3. Изготавливают текстолитовую плату для вывода концов обмотки. В ней проделывают 10-11 отверстий, в которые вставляют винты М6. Плату устанавливают на верхнюю панель трансформатора.
4. Крайние первичные намотки подключают друг к другу параллельно. Средняя подсоединяется последовательно.

Расчет выходных параметров

Перед началом сборки самодельного сварочного аппарата в первую очередь следует рассчитать его рабочую мощность, определяемую как произведение выходного напряжения на силы тока, формирующего дугу.

Не нужно путать этот параметр с потребляемой аппаратом мощностью, касающейся питающей сети, к которой подключён инвертор. Так, для нагрузочного тока в 160 Ампер, получаемого при выходном напряжении 24 Вольта мощность будет соответствовать показателю 3840 Ватт.

С учётом коэффициента полезного действия, составляющего в среднем 85%, необходимый показатель увеличится до 4517 Ватт.

Исходя из полученного показателя мощности, легко определяется сила тока в цепях коммутации транзисторов самодельного сварочного аппарата. Для её вычисления необходимо разделить этот показатель на сетевое напряжение: 4517/220 = 20 Ампер.

При протекании через транзисторы токов значительной величины последние сильно нагреваются. Данное обстоятельство вынуждает побеспокоиться об эффективном охлаждении, которое может быть организовано путём размещения их на мощных радиаторах.

Во избежание перегрева этих элементов инверторной схемы, используемые в ней транзисторы должны подбираться с некоторым запасом по току и предельному температурному показателю.

В процессе эксплуатации самодельного оборудования выбор режима сварки должен производиться с учётом предельных характеристик собранного своими руками аппарата.

Структурная схема сварочного аппарата

Сварочный аппарат для домашнего использования — это упрощенная конструкция с самыми простыми комплектующими деталями и несложной схемой сборки. Основная деталь — сварочный трансформатор, который можно сделать самостоятельно или использовать узел бытового прибора (например, микроволновой печи).

Сварочный инверторный агрегат устроен по схеме:

• подача питания;
• выпрямитель;
• инвертор.

Сделать трансформатор можно самому, используя отработанные кабели проводов и необходимой длины медную ленту.

Шов на соединяемых деталях образуется за счет тепла, источником которой служит электродуга, возникающая между двумя электродами. Один из электродов — это свариваемый материал. Короткое замыкание, которое требуется для разогрева электрода (катода), приведет к возникновению устойчивого разряда температурой до 6000°С. Под его действием металл начнет плавиться. Это грубое описание процесса сварки для неспециалистов, которым в быту требуется просто быстро зафиксировать необходимый профиль, деталь.

Самодельная мини сварка в домашних условиях

Микросварка, собранная своими руками из подручных материалов и отслужившей свой срок бытовой техники — как раз то, что нужно расчетливому мастеру.

Свой собственный сварочный аппарат всегда пригодится в хозяйстве, пусть и нечасто, но он бывает очень нужен, а иногда без него ну просто никак. Особенно, если вы привыкли что-то самостоятельно мастерить. Поэтому микросварка своими руками, изготовленная из подручных материалов и отслужившей свой срок бытовой техники — как раз то, что нам нужно.

Не будем рассматривать вариант покупки заводского сварочного аппарата, так как это будет требовать денег, а сразу пойдем по пути изготовления самодельной мини сварки в домашних условиях. Здесь есть несколько вполне доступных схем сварочных аппаратов для самостоятельного изготовления, но наиболее простым и малозатратным представляется аппарат контактной, либо точечной сварки.
