Сфера применения и характеристики вибротрамбовки

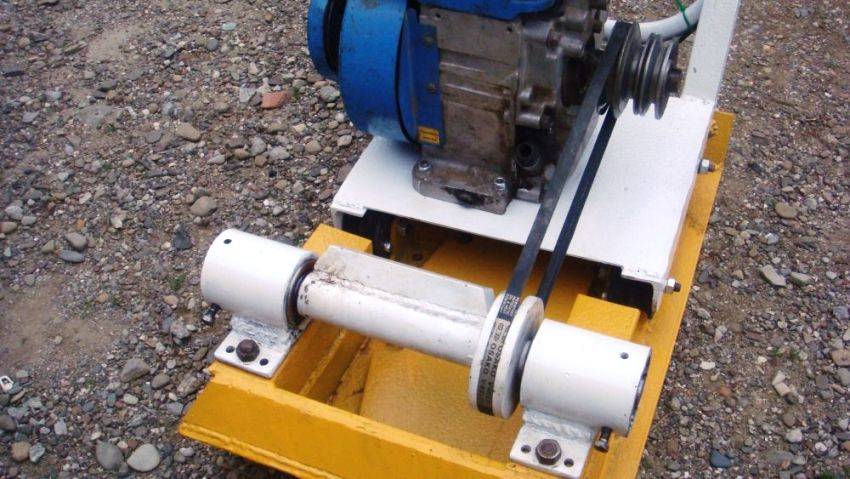

Виброплита своими руками: советы по эксплуатации

Созданная своими руками вибротрамбовка станет предметом самоуважения и обеспечит бесперебойную работу, если придерживаться определенных правил эксплуатации:

• перед включением агрегата проверить прочность креплений и наличие повреждений, выявленные недостатки устранить до использования;
• после включения дать двигателю прогреться 2-3 минуты;
• использовать виброплиту только на сыпучих поверхностях;
• своевременно осуществлять замену воздушных фильтров и масла в бензиновых моделях (каждые 100 часов работы);
• не допускать перегрева двигателя;
• содержать устройство в чистоте и проводить профилактическое техобслуживание;

Не желательно перегружать двигатель самодельной виброплиты утрамбовывая чересчур сильно или двигаясь слишком быстро

если используется полиуретановый коврик, он должен очищаться после каждого применения.

Полезный совет! При необходимости уплотнения нескольких слоев каждый пласт следует утрамбовывать отдельно. Это обеспечит качество и продлит долговечность работы механизма.

Чтобы уменьшить вибрацию при работе, требуется сделать на ручку петли из толстой веревки и держаться за них. В таком случае воздействие на кисти и верхние конечности значительно уменьшается. Если нужно поливать поверхность, следует прикрепить бак с водой и шланг, из которого вода будет подаваться и последовательно орошать необходимые участки. Нужно следить за тем, чтобы влага не попадала на двигатель.

Если после одного прохождения поверхность уплотнилась недостаточно, рекомендуется повторить действие до достижения желаемого результата. Чаще всего нужно делать трамбовку одного участка прохождением 5-6 раз.

Для безопасного использования виброплиты нужно проследить чтобы все гайки и болты были надежно затянуты

Появление виброплит ускорило процесс уплотнения поверхностей в сотни раз. Разнообразие модификаций позволяет подобрать необходимый механизм для качественной и комфортной работы. Возможность изготовления самодельной виброплиты сделала доступным использование агрегата людьми с различными материальными возможностями.

1 . Способы уплотнения грунта вкотлованах и траншеях

2.1.1 . Упло т нить глинистые грунты на гл убину
о т 10 до 50 см можно с помощ ью катков различных систем (лист 1, 2, 3).

2.1.2 . Несвязные грун т ы хорошо уплот няются
передвижными ви брокатками и виброплитами. С помощ ью
вибропл ит достигаетс я глубина уплот нен ия в сред нем 0,5 — 0,7 м.

2.1.3 . Чистые рыхлые пески можно уплотнять на глубину д о 6 м методом
виброшто ковани я.
Виброшто к из гот ов ляют и з трубы Æ 70 мм, к нижней части ко т орой
п риварены т ри мет аллические лопасти. На нижнем конц е трубы просверливают отверсти я для подачи вод ы.
Погружают виброшток высокочаст от ным вибрат ором, уст ановленным на трубе. Установка обслуживает ся краном.

2.1.4 . Навесная г ид ротрам бовка пред назначена для уплотнения грунта при обратн ой засыпке т раншей, пазух
фундаментов, котлова на, подпорных стенок. Толщ ина
уплот няемого слоя 0,5 м.

2.1.5 . Трамбовки элек т рические ИЭ-4 501, ИЭ-4 506 и пневмот рамбовки ТР-4, ТР-6 пред назначены для уплот нения
несвязного грунта в стесненных условиях при
засыпке траншей, котлованов. Уплот нение грунт а п роизводится путем возвратн о-п о ступ атель ного пе рем ещения т рамбующего башм ак а. Тр амбовки вибро бе зо пасны, прост ы
и надежны в ра боте, зн ачи тельно повыш ают производи тельность труд а при уплот нении грун та, и ск люч ают е го посл едующее осе дани е. Глубина уплотнен ия за три переход а 0 ,4 м.

Какими бывают виброплиты?

Модельный ряд виброплит классифицируется по следующим основным признакам:

• — вес устройства;
• — вибрационное усилие;
• — площадь рабочей поверхности;
• — вид и мощность двигателя.

Первые три характеристики определяют качество уплотнения. От мощности двигателя зависит усилие, которое необходимо прикладывать для перемещения виброплиты при работе. Чем более мощный мотор стоит на платформе, тем легче она идет по поверхности.

Главным параметром, по которому подбирается данный механизм, является его вес. Здесь существует четкая градация, которую следует рассмотреть более подробно.

Легкие виброплиты (вес до 75 кг)

Применяются для ландшафтных работ (дорожки из песка или мелкого гравия толщиной не более 15 сантиметров). Для уплотнения тротуарной плитки их комплектуют демпфирующими ковриками из полиуретана.

Универсальные (вес от 75 до 90 кг)

Наиболее распространенный вид площадочных вибраторов. Области применения: ландшафтные работы, ямочный ремонт асфальтного покрытия и его заделка после укладки инженерных коммуникаций.

Чаще всего работа виброплитой данного класса ведется по слою песка, асфальта, щебеня или гравия толщиной до 25 см.

Среднетяжелые (вес от 90 до 140 кг) и тяжелые (масса превышает 140 кг)

Применяются для послойного уплотнения оснований строящихся дорог, уплотнения обратной засыпки траншей вокруг фундаментов, а также локального ремонта асфальтного покрытия.

Они могут работать по песку, гравию, асфальту и щебню толщиной от 25 до 60 сантиметров. Для качественного уплотнения асфальта вес такого механизма не должен превышать 100 кг.

Вибрационное усилие

Данный параметр серьезно влияет на степень уплотнения. Поэтому, выбирая из двух виброплит с одинаковым весом, лучше купить устройство с более высоким вибрационным усилием. У легких машин данный параметр не превышает 10 кН, поэтому они не пригодны для уплотнения асфальта.

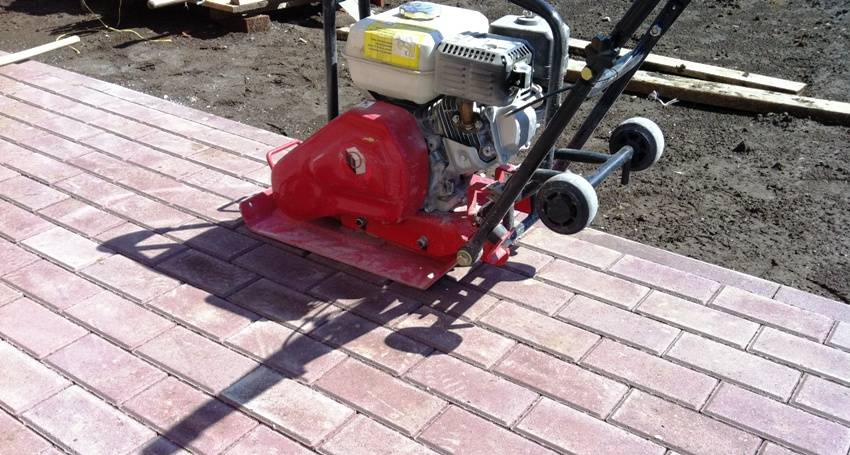

Если же вы планируете уплотнять тротуарную плитку, помните о том, что виброусилие у машины, вес которых составляет от 75 до 90 кг не должно превышать 18-20 кН. При более высоком значении данного параметра платформа будет сильно вдавливать плитку в основание и может разрушить ее.

С площадью поверхности виброплиты определиться нетрудно: чем меньше она будет, тем лучше уплотнится основание. Поэтому при одинаковом виброусилиии лучше купить плиту меньшей площади.

Предлагаемые на рынке виброплощадки оснащаются тремя типами двигателей: электрическими, бензиновыми и дизельными. Для работы на личном участке или небольшой стройке оптимально подойдет недорогой электрический механизм.

Если же на первом месте стоит автономность и качество уплотнения, лучшим вариантом будет бензиновая виброплита. Для профессионального использования предназначены мощные установки с дизельным двигателем. Они надежные, долговечные и экономичные.

Если вес виброплиты превышает 100 кг, то развернуть ее для повторного прохода в узком месте довольно сложно. Для таких работ используется реверсивная виброплита, которая может двигаться как в прямом, так и в обратном направлении.

Для удобства транспортировки эти механизмы оснащаются колесами, а для снижения вредного действия вибрации на руки – специальной энергополощающей ручкой. Устройства, предназначенные для уплотнения асфальта, оборудуются бачком для воды и системой увлажнения подошвы платформы.

Определившись с основными техническими характеристиками виброплиты, нужно выбрать производителя, выпускающего качественную технику. Высокой популярностью сегодня пользуются надежные и экономиные японские виброплиты Хонда (Honda), а также немецкие Масальта (Masalta), Wacker Neuson и Ammann. Ориентировочные цены на легкие бензиновые машины (56-67 кг) у них составляют от 27 до 63 тысяч рублей.

Производство работ по уплотнению грунтов тяжелыми трамбовками

3.3.1. Уплотнение грунтов тяжелыми
трамбовками производится путем свободного
сбрасывания краном-экскаватором
трамбовки с высоты 3 — 6 м, а вблизи от
существующих (ранее проложенных)
коммуникаций, фундаментов возводимых
зданий с высоты 0,5 — 1,5 м.

В процессе трамбования грунта
кран-экскаватор перемещается по бровке
отрытых траншей или по дну котлованов
в сторону от уплотненного участка
(Рис.9).

3.3.2. Трамбование грунта с одной стоянки
следует выполнять в 2 — 3 следа ударов
трамбовки вдоль траншеи или котлованов
отдельными участками. На каждом участке
уплотнение производят в несколько
этапов по 3 — 6 ударов трамбовки по одному
следу с последующим смещением каждого
следа на 0,75 — 0,9 диаметра трамбовки.

Рис.9. Технологические схемы подготовки
основания поверхностным уплотнением
грунтов:

1 — кран-экскаватор; 2 — траншея;
3 — отвалы грунта; 4 — следы ударов трамбовки;
5 —
трос крана-экскаватора; 6 — трамбовка;

7 — уплотненный грунт; 8 — направление
движения крана; 9 — зоны уплотнения грунта

Количество этапов и число в них назначается
в зависимости от необходимого полного
числа ударов для уплотнения до «отказа»,
устанавливаемых при опытном уплотнении.

После каждого этапа трамбования
уплотненная поверхность выравнивается
путем притрамбовывания отдельных буфов
легкими ударами трамбовки, сбрасываемой
с высоты 0,5 — 1,5 м.

3.3.3. Трамбование грунта на
каждом участке производится до «отказа»,
т.е. до тех пор пока понижение уплотняемой
поверхности не уменьшится до заданной
величины S= 1 — 4 см, уточняемой по результатам
опытных работ.

Переезд крана-экскаватора на новые
участке и траншеи осуществляется, как
правило, только после полного завершения
работ по уплотнению на предыдущих.

3.3.4. В тех местах, на которых в процессе
уплотнения будет происходить интенсивное
разжижение и выпор сильно переувлажненных
грунтов из-под трамбовки необходимо
разжиженный и переувлажненный грунт
выбрать на 0,5 — 0,8 требуемой глубины
уплотнения, а образовавшиеся приямки
засыпать местным пылевато-глинистым
грунтом с влажностью, близкой к
оптимальной.

После замены сильно переувлажненного
пылевато-глинистого грунта менее влажным
уплотнение грунта продолжается до
достижения требуемого «отказа».

Высота засыпки маловлажного грунта
принимается на 15 — 25 % больше глубины
приямков с учетом понижения уплотняемой
поверхности при трамбовании.

3.3.5. В процессе уплотнения грунтов
необходимо:

обеспечить сохранение ровной планировки
дна траншей и котлованов;

исключить переувлажнение грунтов на
дне подготовленных к уплотнению траншей
и котлованов и тем более сток в них
поверхностных вод;

не допускать разуплотнение ранее
уплотненных грунтов при движении
механизмов, прокладке сетей;

соблюдать требования производства
работ в зимнее время (см. п.3.4).

3.3.6. Обратные засыпки траншей и котлованов
рекомендуется выполнять сразу же после
прокладки трубопроводов, сетей, возведения
стен подвалов:

на незастраиваемых участках
из любых грунтов с уплотнением их до
коэффициента уплотнения K> 0,90;

под дорогами, как правило,
из песчаных грунтов с уплотнением их
вибрационными самоходными или подвесными
трамбовками до K>
0,95;

под отмостками у зданий
практически из любых грунтов с уплотнением
их до K> 0,92.

Что предлагает профильный рынок?

Ведущими производителями виброног являются торговые марки Masalta (Япония), Biedronka (Польша), Scheppach (Германия). В последнем случае предусмотрена инновационная система гашения колебаний, в результате чего полностью вся вибрация кулачково-эксцентрикового механизма на ручки не передаётся. Остальные производители ограничились лишь применением виброгасительных материалов на ручках. Цена указанной продукции – от 60 тыс. руб. до 120 тыс. руб., в зависимости от производительности и мощности виброноги.

Газовый генератор для дома с автозапуском. Цена и устройство

Циклёвочная машина. Обновляем старый паркет

Виброплита: основные виды, различия, достоинства и недостатки

Виброплиты разделяются по нескольким показателям. Первый из них – это тип двигателя. В зависимости от того, какой двигатель установлен на агрегат, плиты бывают:

• бензиновые;
• дизельные;
• электрические.

Поступательная виброплита с дизельным приводом для уплотнения грунта, асфальта и щебня.Виброплита электрическая 220 В – это самый дешевый и доступный вариант. По техническим критериям она несколько уступает двум другим видам, так как имеет небольшой вес и невысокую степень трамбовки. Более всего эта модель подойдет для использования на частном участке, в сельском хозяйстве, в ландшафтных работах. Недостатком ее является обязательное наличие источника электропитания и ограничение радиуса действия длиной шнура.

При отсутствии источника электричества или невозможности подключения к электросети стоит купить виброплиту бензиновую. Она дороже электрической, но не имеет ограничений по условиям эксплуатации. Ее несложно транспортировать и перемещать. Дизельное топливо дешевле бензина, но сам двигатель стоит дороже. Дизельные агрегаты наиболее мощные, они чаще используются на строительных площадках. Недостатком дизельной виброплиты является значительный уровень шума во время работы и высокая стоимость.

Обратите внимание! Мощность двигателя напрямую влияет на передвижение плиты. При высоких показателях агрегат передвигается сам. Если мощность низкая, то плита может зарываться

Этот недостаток усугубляется, если трамбуется слой мелкозернистого материала

Если мощность низкая, то плита может зарываться. Этот недостаток усугубляется, если трамбуется слой мелкозернистого материала.

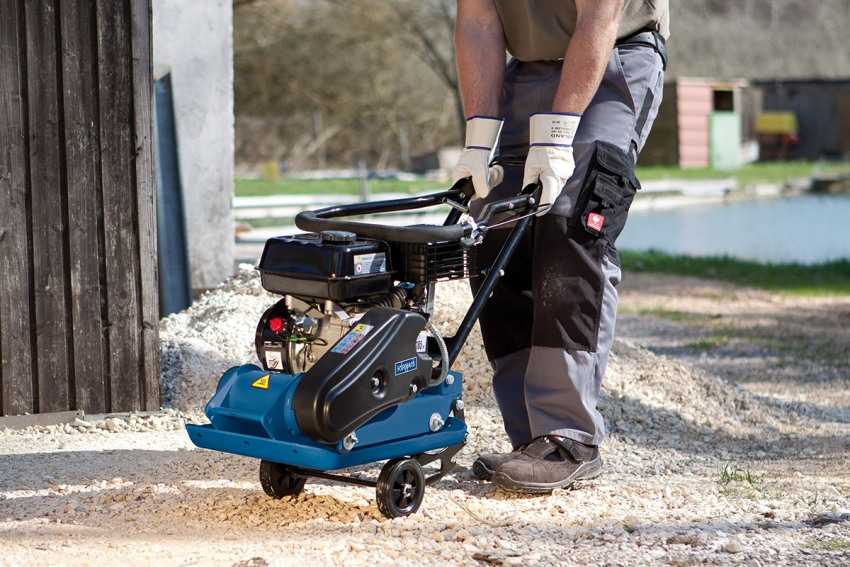

Бензиновые виброплиты — очень маневренное приспособление благодаря своим компактным габаритам.

Разделяются виброплиты и по назначению: для трамбовки асфальта и уплотнения грунта. Первые отличаются наличием в их конструкции устройства для подачи водного орошения. Оно необходимо для смачивания, влажная поверхность исключает налипание на основание. Поверхность такой вибрационной плиты гладкая, края скругленные.

Агрегат для утрамбовки грунта более тяжелый, фактура поверхности плиты рельефная.

Различают машины с поступательным движением и реверсные. Поступательные двигаются в одну сторону и имеют один дебаланс. У второго типа виброплит возвратно-поступательное направление передвижения. В них два дебаланса, поэтому они могут двигаться в разные стороны. Управляются виброплиты вручную или же дистанционно. Последний вариант удобен и безопасен, но цена на него гораздо выше.

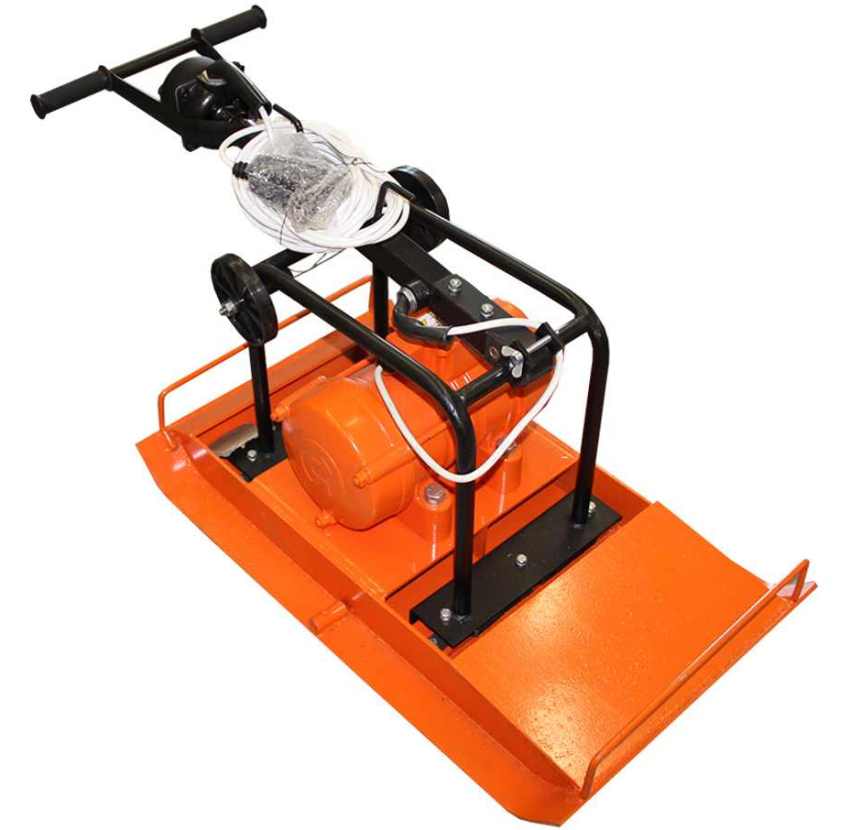

Виброплита с электродвигателем менее функциональна, она имеет малый вес и низкую степень трамбовки.

Лучшие модели

Вибротрамбовка Hyundai HTR 140

Качественно трамбует как твердый грунт, так и сыпучие покрытия. Сила удара составляет 14 килоньютон при частоте 680 ударов в минуту. Качественный двигатель не подведет даже в самых тяжелых условиях работы. Верхнеклапанная система цилиндров не требует особых усилий при запуске мотора. Все узды и элементы закреплены на толстой раме, которая имеет пружинные амортизаторы, что позволяет значительно гасить вибрацию во время работы. Рама и уплотняющая плита изготавливаются из прочных сортов стали, ведь данные элементы испытывают колоссальные нагрузки во время работы.

Masalta EMR70H

Небольшая, но вместе с тем высокопроизводительная вибронога, оснащенная оригинальным двигателем Honda. Качественные комплектующие позволяют оборудованию работать в условиях повышенной запыленности и влажности, при этом эти факторы никак не влияют на надежность и долговечность устройства.

AGT CV 65 H

Оптимальный вариант для использования в строительной сфере, а также для ремонта автодорог. Двигатель имеет не такую высокую мощность, как у других моделей, поэтому вес устройства не такой большой – 10 кг. Компактная вибронога, которая идеально подойдет для жителей загородных домов и дач – при помощи этого инструмента можно обустроить свою придомовую территорию, подготовить площадку под фундамент бани и других различных построек.

Кентавр ВТ95

Производится в Украине, поэтому стоимость такого инструмента существенно ниже, чем у европейских конкурентов. Невысокая стоимость также объясняется тем, что сила удара составляет всего 12 килоньютон, при этом частота вибраций составляет 270 ударов в минуту, что также не впечатляет. Несмотря на посредственные характеристики, данную модель можно порекомендовать для выполнения земляных работ, а также для уплотнения сыпучих материалов и небольших канав.

Biedronka UW7814K

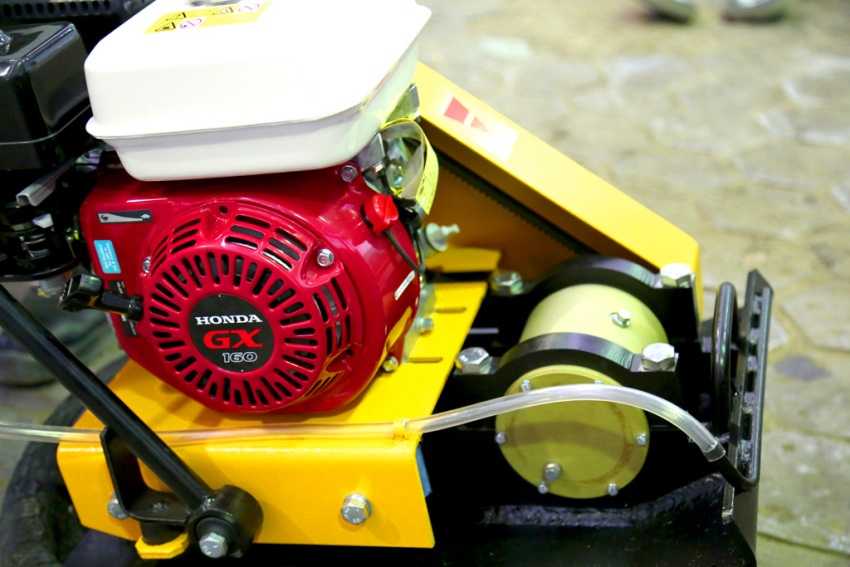

Инструмент производится в Польше, имеет японский двигатель Honda GX160, который отличается минимальным расходом топлива. Привод имеет хорошее охлаждение, поэтому не нагревается даже в условиях больших перегрузок. При недостаточном количестве смазки происходит автоматическое отключение двигателя, что позволяет избежать повреждения виброноги при неудовлетворительном обслуживании.

При необходимости устройство можно перемещать на высоту при помощи транспортировочного крюка, который входит в комплект. Данная модель разработана специально для выполнения объемных строительных работ – уплотнение асфальта, бетона и плитки происходит достаточно быстро, что позволяет снизить трудозатраты.

Виды виброплит и их цена

По эксплуатационной массе все виброплиты делятся на следующие виды:

• Сверхлегкие (менее 75 кг) – не подходят для асфальтирования, но могут использоваться при укладке дорожек из брусчатки или других мелких ландшафтных работах. Это любительские машины, способные уплотнять грунт толщиной не более 150 мм.
• Легкие (75 – 90 кг) – считаются универсальными, так как трамбуют уже слой толщиной 200 – 250 мм, а потому активно используются при укладке больших объемов тротуарной плитки и при ямочном ремонте дорожного полотна.
• Средние (90 – 140 кг) – способны утрамбовать слой до 300 мм, используются при обратной засыпке фундаментов, послойном уплотнении дорожных оснований. Модели этой категории уже не пригодны для укладки плитки.
• Тяжелые (более 140 кг). Машины, вес которых превышает 200 кг, подходят под определение промышленного оборудования, так как активно используются при трамбовке больших слоев любого типа грунта, щебня, других сыпучих материалов на строительных площадках.

По способу движения виброплиты бывают:

Прицепные

Сюда можно включить любой виброуплотнитель, не способный передвигаться самостоятельно, но требующий наличия отдельного ведомого устройства.

Речь идет о моделях, которые тащит за собой трактор, грузовой автомобиль или другая пригодная техника.

Навесные

Используются, как правило, в качестве навесного оборудования экскаваторов.

Это гидравлические виброплиты, то есть запитанные от штатной гидравлики строительного оборудования, имеют гидромотор поворота, обладают большими размерами трамбующей основы и весят более 500 кг (чаще под 1 тонну).

Самоходные

Полностью самостоятельные модели, собранные на стальной базе, управляемые оператором.

Последние из указанных выше виброплит получили самое широкое распространение, и в свою очередь они бывают:

• Нереверсивные – исключительно прямоходные модели, которые предпочтительно эксплуатировать в местах, позволяющих выполнить разворот. Еще одно название – одноходовые виброплиты, так как они способны осуществлять лишь поступательные движения в одном направлении.
• Реверсивные – могут двигаться как вперед, так и назад, то есть это машины с прямым и обратных ходом. Чаще всего речь идет о вариантах весом более 100 кг, что повышает их мобильность.

Кроме того, подобная виброплита активно используются в местах с ограниченным пространством, например, траншеях.

Стоимость подобных моделей выше почти в 2 раза.

По типу привода виброплиты делятся на:

Электрические

Самые маломощные варианты, но вместе с тем и наименее дорогостоящие.

Такие машины привязаны к сети, а если планируется проводить работы вдали от источника электроэнергии, лучше сразу приобретать и соответствующий генератор.

Тем не менее, для полевых условий подобные модели покупать попросту нецелесообразно.

Как правило это тротуарная виброплита, мощности которой попросту будет недостаточно для выполнения серьезных работ.

Минимальные цены – около 18 – 20 тыс. рублей.

Бензиновые

Самые популярные из-за простоты обслуживания и эксплуатации варианты.

Среди преимуществ можно отметить среднюю ценовую категорию и незаменимость при работе в труднодоступных местах.

Модели могут оборудоваться четырехтактными моторами с различными показателями мощности.

Средняя стоимость 30 – 60 тыс. рублей, встречаются экземпляры и за 20 тысяч.

Дизельные

Обладают высокими эксплуатационными характеристиками за счет всех преимуществ дизельного мотора, который устанавливается, как правило, на самые тяжелые модели.

Это самые дорогие виброплиты, потому распространены в своем большинстве среди дорожных служб и строительных компаний.

Стоимость колеблется в широких пределах, начиная от 120 тыс., превышая 1 млн. рублей.

Кроме классических самоходных моделей с откидывающейся рукояткой для контроля движения, производятся виброплиты с дистанционным управлением, которые позволяют находится оператору на безопасном расстоянии от места проведения работы.

Кроме покупки заводской вибрационной машины, вполне полноценный ее вариант можно изготовить из мотоблока, а вернее – на основе его двигателя.

Простейшую вибротрамбовку для бетона можно собрать из перфоратора, оснастив его насадкой с плоской прямоугольной или квадратной основой.

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи

На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма. По весу устройства для вибротрамбовки распределяются таким образом:

По весу устройства для вибротрамбовки распределяются таким образом:

• Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
• Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
• На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
• Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

• Сила вибрации.
• Габариты подошвы.
• Мощность двигателя.
• Вид топлива.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Рейтинг лучших: проверенных моделей

Подобрали пять моделей современных виброплит от проверенных производителей.

CHAMPION PC9045F

Прямоходная виброплита, оснащена четырехтактным бензиновым двигателем мощностью 6.5 л. с. Сила удара — 15 кН.

Относится к профессиональному строительному оборудованию.

Применяется для таких задач:

• Ремонт дорожного покрытия.
• Укладка асфальта.

Утрамбовка щебня и песка.

Ключевые особенности:

• Двигатель оснащен датчиком критического уровня масла. Датчик следит за уровнем масла в картере мотора, если масла недостаточно — виброплита не запустится.
• Ручной стартер для запуска.
• Компактная конструкция позволяет работать в труднодоступных местах — около столбов, в траншее, рядом с бордюром или стеной и т. п.
• Виброплита оснащена топливным баком на 3,6 литра.
• Максимальная уплотняемая площадь — 416 м2/ч.

Что говорят пользователи:

• Отлично подходит для работы в ограниченном пространстве — там, где не проедет каток, свободно пройдет виброплита;
• Прекрасно заводится в мороз;
• Легко перемещается вручную (не требует много усилий);
• Ручка снабжена механизмом, который уменьшает передачу вибрации на руки оператора.

DDE VP160-HK

Виброплита реверсивного типа, с бензиновым двигателем Honda GX200. Сила удара — 30,5 кН.

Ключевые особенности:

• Высокопроизводительная виброплита, оснащенная двигателем с мощностью 6 л.с.
• Мощный двигатель позволяет уплотнять грунт на глубину до 50 сантиметров за 1 проход.
• Эффективная передача или отбор крутящего момента от двигателя к эксцентрику (осуществляется с помощью мощного 3-кулачкового сцепления).
• Ротор вибратора оснащен усиленными стальными втулками, а двигатель установлен на прочном креплении. Виброплита служит долго и надежно.
• Есть транспортировочные колеса для удобного перемещения.

Что говорят пользователи:

• Большой моторесурс у двигателя.
• Высокое качество материалов, из которых изготовлен аппарат.
• Удобна в работе.

RedVerg RD-29155

Прямоходная виброплита с четырехтактным бензиновым двигателем. Мощность двигателя — 6,5 л.с., сила удара — 13 кН.

Ключевые особенности:

• Виброплита RedVerg имеет прочное основание из толстого листа штампованной стали.
• Защитный кожух предотвращает попадание посторонних предметов на приводные ремни.
• Оснащена мягкой рукояткой, которая гасит вибрации.
• В комплектации есть полиуретановая подушка — позволяет аккуратно укладывать брусчатку или тротуарный камень.
• Есть оросительная система — дополнительный бачок для воды, с помощью которого можно увлажнять поверхность под плитой при укладке асфальта.

Что говорят пользователи:

• Простая в управлении.
• Лучший вариант по соотношению цена/качество.

Elitech ПВТ 60 БВЛ

Бензиновая виброплита с надежным четырехтактным двигателем. Мощность — 6.5 л.с., центробежная сила — 10,5 кН.

Ключевые особенности:

• Двигатель виброплиты этой модели установлен на усиленной раме.
• Работает без перебоев при сильной жаре, а также при морозах. Полный температурный диапазон — от -10 до +40 оС.
• Аппарат оборудован ударопрочным кожухом для защиты ременной трансмиссии.
• Виброплита оснащена антивибрационной системой. Снижает негативное влияние вибрации на двигатель и продлевает срок его службы.
• Есть оросительная система с баком на 10 литров.
• Эргономичная ручка управления. Удобно складывается для хранения или перевозки.
• В комплекте есть транспортировочные колеса для удобного перемещения по площадке.

Что говорят пользователи:

• Легко заводится.
• Неплохое качество сборки.
• Из недостатков — при вибрации могут откручиваться болты транспортировочных колес.

CHAMPION PC5431F

Компактная бензиновая виброплита прямоходного типа. Оснащена четырехтактным двигателем, мощность — 2.3 л.с., сила удара — 8.2 кН.

Ключевые особенности:

• Частота вибрации — 5140 ударов в минуту, глубина уплотнения — 200 миллиметров.
• Корпус выполнен из ударопрочного пластика. Обеспечивает надежную защиту исполнительных механизмов аппарата от ударов щебня и мелкого камня, а также от попадания пыли.
• Виброплита оснащена специальной системой амортизации, которая хорошо поглощает вибрации. Благодаря этой системе детали двигателя меньше изнашиваются и дольше служат.
• Есть датчик уровня масла в двигателе.
• Удобная рукоятка. Можно регулировать по высоте, на рукоятке находятся все элементы управления устройством.

Что говорят пользователи:

• Компактная и легкая виброплита, удобна в использовании и перевозке.
• Отлично выполняет свою работу.

Технические характеристики оборудования

Виброплита, как и любое другое строительное оборудование, функционирует благодаря слаженной работе нескольких узлов, частей, а также механизмов. Конструкция таких аппаратов состоит из:

1. Рабочей плиты. Представляет собой ровное плоское днище, сделанное из металла. Благодаря поступательным вибрационным колебаниям, воздействует на материалы, которые подвергаются уплотнению либо трамбовке.
2. Вибратора (вибровозбудителя). Относится к основному механизму этого строительного оборудования. Отвечает за процесс возникновения колебаний, которые подаются непосредственно на саму плиту. В основном, вибратор сделан в форме цилиндра. В нем расположены специальные дебелансные валы.
3. Рамы и двигателя. Двигатель установлен на поверхности моторной рамы, оборудованной амортизаторами. Благодаря клиноременной передаче, шкив подключается непосредственно к самому валу, расположенному на валу вибровозбудителя.
4. Водила. Является рукоятью инструмента, благодаря которой оператор управляет направлением его движения.

Стоит отметить, что некоторые производители оснащают свои модели специальными дополнительными приспособлениями и оборудованием. Однако не зависимо от комплектации, все модели виброплит работают по одному и тому же принципу. Часто некоторые агрегаты укомплектовываются производителями таким дополнительным оборудованием как водяные баки, специальные транспортировочные колеса. Они могут оснащаться амортизирующими перчатками и специальными ковриками, которые гасят возникающие вибрационные нагрузки.

Материал

Во время изготовления разнообразных элементов конструкции виброплит, как правило, используется такой материал как сталь. Это обусловлено тем, что она обладает высокими показателями устойчивости к воздействию сильных вибрационных нагрузок. В некоторых аппаратах корпус вибратора либо водило, может быть сделано из алюминия. При изготовлении рабочей площадки используется износостойкая сталь либо чугун. Это обусловлено тем, что именно эти материалы менее подвержены сильному износу.

Тип двигателя

На такое строительное оборудование как виброплиты может быть установлен электродвигатель либо ДВС. Аппараты, оснащенные электрическими двигателями, лучше всего использовать для работы в закрытых помещениях. Это обусловлено тем, что во время их эксплуатации не выделяются выхлопные газы.

Однако недостатком агрегатов, которые работают от электродвигателя, является то, что они обладают ограниченным радиусом работы. Кроме того, для их функционирования нужен источник питания. Следует отметить, что машины, работающие на электроприводе, обладают гораздо меньшими показателями мощности, по сравнению с аппаратами, которые функционируют при помощи ДВС.

Самыми мощными являются аппараты, оснащенные дизельными либо бензиновыми моторами. Наиболее востребованными среди большинства потребителей являются устройства, работающие на бензиновых двигателях, так как они просты в управлении. Кроме того, такие аппараты можно активно эксплуатировать в зимнее время года. Дизели встречаются на таком оборудовании гораздо реже. Как правило, их устанавливают на габаритные виброплиты, обладающие большой массой.

Заключение

Производители строительной и дорожной техники постоянно улучшают оборудование.

Аппараты становятся более эффективными и производительными, а это дает ряд преимуществ:

• Экономит время работы.
• Уменьшает затраты на обслуживание и ремонт (оборудование более долговечное).

Продлевает срок службы оборудования.

Помните, ошибиться при выборе достаточно просто, и дело здесь вовсе не в знании технических характеристик. Все намного проще — есть добросовестные производители, а есть не очень. Поэтому при выборе виброплиты проконсультируйтесь со специалистом — так вы сможете быть уверенными, что выбираете действительно качественное и проверенное оборудование.
