Обогреватель на солярке – удобный и эффективный способ отопления

Делаем своими руками

Сооружение отопительного прибора самостоятельно – очень затратный, занимающий время и силу процесс. Он себя оправдывает только тогда, когда его себестоимость будет ниже, чем цена заводской разработки. Для чудо-печи этот процесс неоправданный, но каждый решает сам, что лучше.

Существует несколько видов обогревателей на солярке.

Обогреватель из газового баллона

Для изготовления потребуются:

1. Баллон без швов с толщиной стенок менее 1,5 см.
2. Трубы для дымоотвода длиною в 4 м и диаметром свыше 10 см.
3. Резервуар для горючего, объемом до 15 л.
4. Медные трубы.
5. Болгарка и аппарат для сварки.
6. Угольники из стали.

Процесс подачи солярки идет самотеком. Он не требует дополнительных элементов для прогревания воздуха. Источник горения должен быть на той же высоте, что и контур. Это позволяет предотвратить процесс перегревания печи до пожароопасной температуры.

Инструкция по изготовлению:

1. Разрежьте баллон с помощью болгарки на две ровные части. Одна из них будет служить в качестве крышки, вторая – камеры.
2. Приварите к камере металлические углы, таким образом, чтобы сформировать ножки.
3. В крышке сделайте с помощью сварочного аппарата небольшое отверстие под вытяжную трубу с диаметром 10 см. Отверстие следует сделать на расстоянии 15 см от края.
4. В корпусе проделайте небольшую дырку, которая будет использоваться для регулировки поступления воздуха. Его будет прикрывать специальная пластина.
5. От места сварки отмеряйте 10 см и в полученной точке сделайте отверстие в 3 мм диаметром. По такому принципу следует сделать еще 10 дыр, последняя из которых будет располагаться на расстоянии 0,5 м от сварочной точки.
6. В трубе просверлите отверстие под трубу с диаметром 8 см и длину 4 м. Ее следует смонтировать параллельно полу и хорошо приварить.
7. Для залива топливной жидкости в крышке следует сделать дополнительное отверстие диаметром не более 8 см.

Источник горения должен быть на той же высоте, что и контур, это позволяет предотвратить процесс перегревания печи до пожароопасной температуры

Капельный тип печки

Печь с капельной системой работы очень проста в изготовлении. Как правило, используется для обогрева небольшой площади помещений.

Инструкция по изготовлению:

1. Сделайте предварительный расчет территорию, которая будет обогреваться. Например, для помещения размером 3 на 3 метра будет достаточно ящика с параметрами 30х30х45 см.
2. Для печки с небольшими размерами можно использовать емкость от огнетушителя, для больших размеров можно использовать емкость в 200 литров.
3. Для емкости под солярку достаточно емкости объемом в 2 л, например, можно использовать обыкновенную медицинскую горелку. Для ее подсоединения следует соединить резиновый шланг горелки под углом 90 градусов с медной трубой с небольшим диаметром и длиной в 1 м.
4. Шланг следует согнуть пополам и закрепить струбциной для фиксации деталей печки. Регулировочный винт следует вмонтировать так, чтобы процесс поступление жидкости был капельным.
5. Вместо фитиля можно использовать смоченную в солярке ветошь.
6. Установите дверцу.
7. По центру корпуса сделайте отверстие под диаметр медной трубы.
8. Если планируете использовать устройство для приготовления пищи, следует смонтировать трубку не сверху, а сбоку.

Где применяются

Независимо от того, какой вид топлива применяется в обогревателях, все приборы имеют одно важное преимущество. Они способны довольно долго работать, без участия и контроля человека. Как вы уже поняли, обогреватели, работающие на дизельном топливе, станут отличным подспорьем в теплице или гараже

С их помощью можно эффективно обогреть складское или промышленное помещение. Портативные энергонезависимые модели удобно брать с собой в лес или на рыбалку. С их помощью вы сможете не только обогреть палатку, но и быстро приготовить горячую пищу

Как вы уже поняли, обогреватели, работающие на дизельном топливе, станут отличным подспорьем в теплице или гараже. С их помощью можно эффективно обогреть складское или промышленное помещение. Портативные энергонезависимые модели удобно брать с собой в лес или на рыбалку. С их помощью вы сможете не только обогреть палатку, но и быстро приготовить горячую пищу.

Инфракрасные дизельные обогреватели с успехом применяются на открытых верандах и рабочих площадках. Ну и конечно, при помощи таких приборов можно эффективно протопить дачу или небольшой загородный домик.

Технология нагрева и конструкция пушек

Обогрев помещения до нужной температуры осуществляется за счет энергии, выделяемой в результате сжигания топливной смеси. Источником топлива выступает дизель или керосин, поэтому пушки можно использовать, независимо от погодных условий.

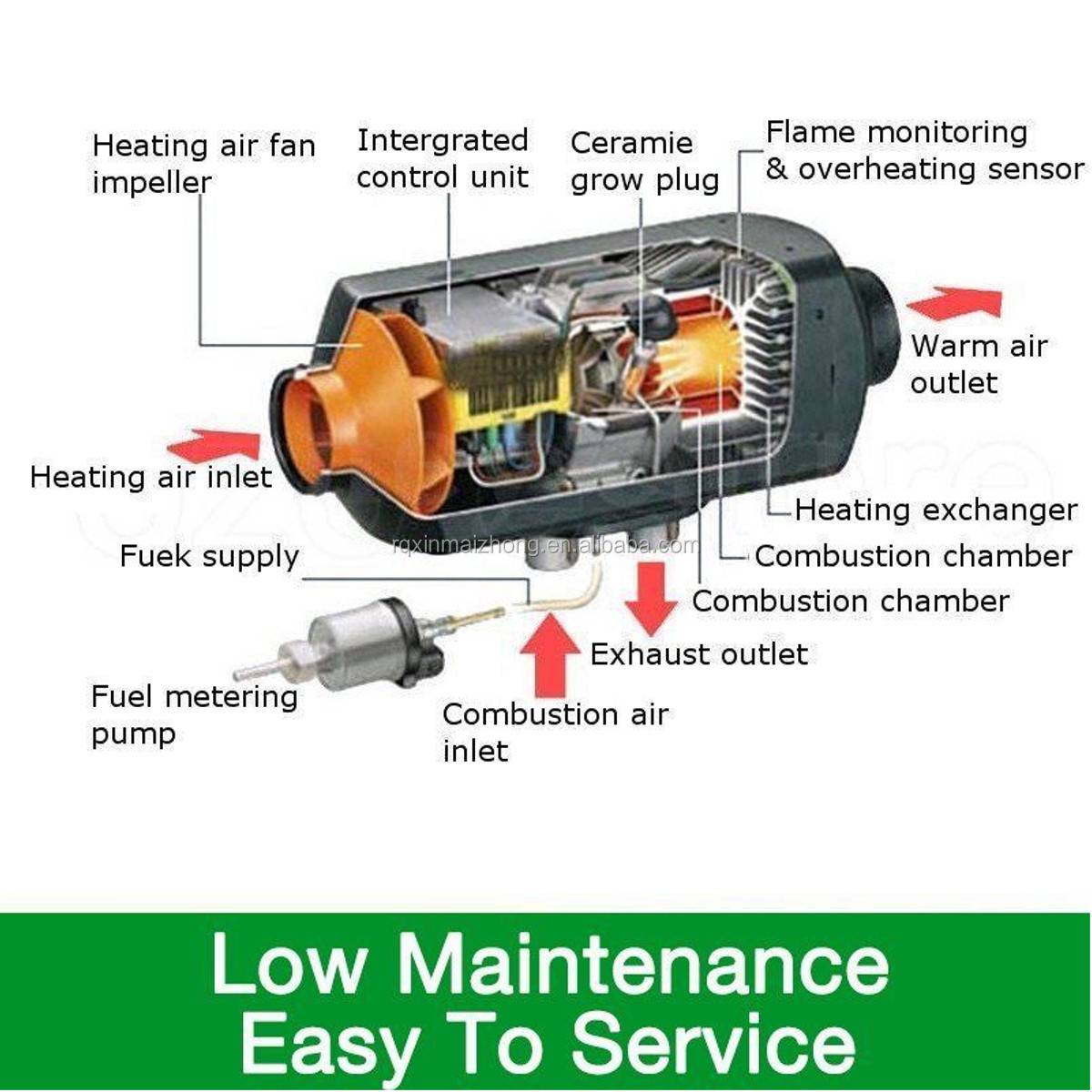

К основным элементам относят: камеру сгорания, топливный бак, вентилятор, насос, форсунки, горелку. Некоторые модели оснащены ручками и транспортировочными колесами, а также специальными терморегуляторами и фотодатчиками.

Перекачиваемое насосом топливо поступает из топливного бака в форсунку и распыляется через камеру сгорания из нержавеющей стали.

Обдуваемый вентилятором воздух нагревается. Тепловые пушки для автономного использования оснащены системой контроля пламени и защитой от перегрева.

Если аппарат не имеет дымохода, продукты сгорания солярки наполнят комнату и перемешаются с теплым воздухом. Поэтому использовать такие приборы в местах нахождения людей без налаженной системы вентиляции небезопасно.

Система обогрева на твердом топливе

Еще одним бюджетным вариантом станет обогреватель гаража на твердом топливе. Уголь или дрова по экономии превосходят остальные аналоги, особенно если они имеются в свободном доступе. Подобная модификация не зависит от энергетических линий и общих магистралей.

Отопительный прибор этого типа вполне можно соорудить самостоятельно. Для этого потребуется листовой металл, арматура или толстостенная бочка. К минусам потребители относят высокий уровень пожароопасности, необходимость постоянно поддерживать горение и низкую экологичность.

Фабричная печка может быть выполнена по типу буржуйки, сложена из кирпича либо сделана по пиролизному варианту. Рассматриваемые отопители хорошо подойдут для небольших помещений. По сравнению с котлами они больше сушат воздух.

Смотреть галерею

Разновидности дизельных обогревателей

Обогреватели, работающие на дизельном топливе делятся на следующие виды:

• Стационарные;
• Воздушные;
• Инфракрасные;
• Устройства прямого действия;
• Агрегаты непрямого действия.

Различия последних двух заключаются в том, что обогреватели прямого нагрева не оснащены фильтрами и воздухоотводами для продуктов сгорания. Необходимо помнить, что при работе такого агрегата последние попадают сразу в помещение, в котором он находится. Поэтому их применяют в нежилых помещениях или для срочного ремонта в период холодов.

Обогреватели этого вида характеризуются системой, контролирующей горение. Отметим, что она работает в автоматическом режиме. Большой бак для топлива позволяет осуществлять дозаправку каждые 10–15 часов.

Дизельные обогреватели непрямого нагрева не производят выбросы продуктов сгорания в окружающую среду, что удалось достичь посредством использования фильтров, которые очищают воздух. Эти устройства отлично подойдут для жилых помещений.

Инфракрасный дизельный обогреватель

Этим видом агрегата можно обогревать здания с высокими потолками, потому что обычно их устанавливают на потолке или стене. Инфракрасное излучение поможет обогреть даже беседки, расположенные на воздухе.

Такие обогреватели действуют аналогично солнечному излучению. При сжигании топлива происходит выработка тепловых лучей, направленных на обогрев предметов, людей или стен, которые, в свою очередь, своим теплом уже нагревают воздух в помещении. Это помогает экономить расход топлива, что несомненно является преимуществом. Эти устройства рекомендуется использовать в тех помещениях, которые характеризуются плохой теплоизоляцией или есть ограничения по использованию электричества или наблюдается его нехватка.

Воздушный дизельный обогреватель

Работа воздушного обогревателя напоминает принцип работы вентилятора. Этот агрегат оснащён прочным корпусом, защищающим от перегрева и повреждений, имеющих механический характер. Тепловые пушки, являющиеся разновидностью воздушного обогревателя, нагревают помещение посредством движения тёплого потока воздуха и часто их используют в нежилых помещениях.

Основная особенность этого вида обогревателя в том, что он отапливает помещение до тех пор, пока работает. Это значит, что если его выключить, то температура в здании резко снизится.

Розжиг

Начинать розжиг следует на улице, а когда он уже разгорится вносить в помещение, во избежание неприятных запахов. При длительном неиспользовании устройства, следует предварительно его хорошо почистить.

Важно! Устанавливать прибор нужно горизонтально и ровно, чтобы достичь равномерного сгорания фитиля. Розжиг пошаговое руководство:. Розжиг пошаговое руководство:

Розжиг пошаговое руководство:

1. Принцип работы нагревателя на солярке

   Залейте в съемный бак солярку.

2. Установите в горелку новый фильтр.
3. Поставьте на место горелку, а также съемный бак.
4. Открутите вентиль, чтобы к фитилю поступило топливо.
5. Откройте переднюю дверцу и зажгите снизу грелку.
6. Как только топливо разгорится, а пламя будет выше решетки, следует полностью прикрутить вентиль.
7. Когда огонь начнет угасать, откройте вентиль и установите его на ту интенсивность, которая нужна.

Чтобы отключить прибор следует просто полностью перекрыть вентиль.

Если не удается добиться ровного синего пламени по всему фитилю, возможно, есть одна из таких проблем:

• прибор установлен на неровной поверхности;
• не успел прогреться цилиндр горелки;
• износился фитиль.

Совет! Для продления периода эксплуатации фитиля его следует время от времени промывать в керосине. Кроме этого его можно перевернуть или отрезать горелый край.

Краткий обзор оборудования, работающего на солярке и бензине

Обогреватели производства фирмы Солярогаз

Технические характеристики и особенности:

1. Расход дизтоплива– 0,2 л/час.
2. Мощность 1,8-2,5 кВт.
3. Вес – от 4 кг.
4. Наличие заправочного бака.
5. Гарантия – 3 года.
6. Возможность использования в жилых помещениях.
7. Цена – от 2500 руб.
8. Производитель — Россия

Обогреватель производства фирмы Aeroheat HS S2600 boxer

Технические характеристики и особенности:

1. Расход дизтоплива – 0,25 л/час.
2. Мощность – 2,6 кВт.
3. Вес – 4,5 кг.
4. Безопасная транспортировка.
5. Цена – от 3700 руб.
6. Производитель – Россия (по японским технологиям)

Универсальный инфракрасный нагреватель «Луч»

1. Расход бензина – 1,8 л/ 5 часов.
2. Вес – 5 кг.
3. Емкость бака – 2,5 л.
4. Может быть использован как для отопления, так и для сушки одежды, а также для приготовления еды и термообработки.
5. Цена – от 1700 руб.
6. Производитель — Кыргызская Республика

Современный обогреватель на солярке – отличный способ эффективного отопления дачи, гаража, теплицы и других помещений. Прибор на дизельном топливе экономичен, малогабаритен и просто незаменим в холодное время года. Существуют также керосиновые обогреватели, однако пользоваться ими недешево.

Устройство отопительного оборудования

Принцип работы заключается в нагреве теплообменников горячими топочными газами, образующимися при сжигании топлива. Принципиальная схема включает следующие детали и устройства:

• стальной или чугунный корпус со слоем утеплителя;
• дизельную горелку;
• теплообменник;
• камеру сгорания;
• пульт управления;
• датчики параметров работы;
• отверстие для дымохода.

Фото 1. Котел для отопления со стальным корпусом красного цвета в разрезе, оснащен камерой сгорания, теплообменником.

Прибор работает следующим образом: на горелку подается солярка, воспламенение топлива осуществляется от трансформатора розжига. Топливо сжигается в камере сгорания. Горячие газы нагревают стальной теплообменник, по которому циркулирует теплоноситель (вода).

Размер и габариты

Вполне логично предположить, что чем больше мощность обогревателя, тем больше будут его габаритные размеры.

Однако обратите внимание, что во многих моделях при этом изменяется только ширина. А вот высота и толщина остается неизменной. Это очень важный момент при размещении обогрева на стене и встраивании его в другие элементы дизайна

Это очень важный момент при размещении обогрева на стене и встраивании его в другие элементы дизайна.

При этом у ведущих производителей даже при одинаковой мощности всегда можно подобрать как:

низкие и очень широкие, для больших окон или витражей

так и наоборот – высокие и узкие в маленькие комнаты

Вот например две модели одинаковой мощности 2кВт, но зато какая разница в ширине корпуса. Как вы думаете какой будет греть лучше?

Особенности эксплуатации печи

1. Перед тем, как разжечь печь на солярке, необходимо установить в нужное место бак, а также залить в него топливо.
2. Следующий шаг – снять решетку с горелкой и выполнить установку в блок фитиля.
3. После этого производится обратная установка горелки и решетки, открывается регулировочный винт и через 30 секунд можно производить розжиг горелки.
4. После того, как начнется интенсивное горение, потребуется завернуть регулировочный винт до конца и подождать немного, чтобы пламя осело.
5. Затем открыть обратно, установив нужную степень нагрева.
6. Выключение прибора осуществляется завинчиванием винта до упора. При этом нужно проследить, чтобы солярка выгорела до конца и огонь полностью погас.

Для того, чтобы печь, работающая на солярке, приносила исключительно пользу для владельца, необходимо в процессе эксплуатации придерживаться некоторых правил предосторожности

• Запрещено пользоваться прибором в плохо проветриваемом помещении.
• Нельзя устанавливать устройство в непосредственной близости от мебели и других легковоспламеняющихся предметов.
• Запрещено использовать другое топливо, которое не указано в паспортных данных.
• Запрещено держать рядом с работающей конструкцией горючие вещества.

Кроме того, следует позаботиться, чтобы печь была защищена от попадания воды.

Длина дымохода должна превышать четыре метра – это обеспечит быстрое и эффективное удаление дымных газов. Количество горизонтальных отрезков в дымоходе нужно минимизировать для улучшения показателей тяги.

Разжигать печь нужно следующим образом: в нижнюю емкость помещается кусок бумаги, поверх него заливается солярка и поджигается. Примерно через десять минут горения топливо начнет самовоспламеняться. В дальнейшем топливо регулярно подливается в бак по мере необходимости.

В печь на солярке можно заливать также отработку (использованное машинное масло). Это еще больше сократит расходы на отопление, т. к. это топливо практически ничего не стоит. Тем не менее, желательно все же использовать чистую солярку, чтобы предотвратить быстрое засорение труб.

Для увеличения эксплуатационного срока печи следует раз в десять дней чистить конструкцию от сажи и накопившихся там продуктов горения.

Инструкция по использованию:

• Первоначально необходимо установить место в специально предназначенное для него место, после чего в него заливается солярка.
• Решетка и горелка демонтируются, что дает возможность вставить фитиль в специальный блок.
• После установки фитиля горелка и решетка возвращаются на свои места.
• Необходимо убедиться в надежной фиксации всех съемных элементов, после чего можно открыть регулировочный винт.
• Требуется подождать около 30 секунд, этого времени будет достаточно для пропитывания фитиля соляркой.
• Осуществляется розжиг горелки.
• Дождаться начала интенсивного горения, как только оно наступает, регулировочный винт закручивается до самого конца.
• Нужно немного подождать, а после оседания пламени снова открыть регулировочный винт. Теперь можно настроить степень нагрева, задав желаемые параметры.
• При необходимости завершить работу печки нужно будет снова завернуть регулировочный винт до конца.
• Перед завершением работы в обязательном порядке необходимо убедиться в отсутствии пламени и полном выгорании солярки. Расход топлива зависит в первую очередь от размеров и мощности агрегата, показатель может составлять от 140 до 400 мл в час.

Характеристики печи

Все виды автономных печей на солярке можно разделить по следующим признакам:

• способу нагрева;
• конструктивной схеме;
• выделяемой мощности;
• скорости расхода солярки;
• возможности подключения дополнительных отопительных устройств или систем;
• массогабаритным характеристикам.

Печка буржуйка

По способу нагрева их можно разделить на две большие категории:

• автономные устройства с применением прямого нагрева;
• аппараты, использующие косвенный нагрев.

Особенностью устройств прямого нагрева является отсутствие оборудованного дымохода. Их называются «буржуйками».

Наибольшее распространение получили аппараты косвенного нагрева.

Самодельная печка на солярке собирается по одной из следующих схем:

• двухконтурной или как её называют газовоздушной;
• фитильной;
• капельной;
• с применением стальных листов;
• используя обыкновенный газовый баллон.

Самодельная печка на солярке

По мощности отдаваемого тепла и скорости расхода солярки агрегаты заводского исполнения начинаются от 2,5кВт расходом 180 миллилитров солярки в час и до 20кВт с производительностью 550 м3 в час. Потребление солярки возрастает да 1,5 литров. Такие агрегаты называются тепловыми пушками.

Возможность подключения дополнительных обогревательных систем, например воздуховодов. В зависимости от характеристик изменяется время непрерывной работы. Это время варьируется от 6 до 28 часов работы без дозаправки.

Обзор керосиновых обогревателей от разных производителей

На российском рынке широко представлены керосиновые обогреватели южнокорейского производства марки Kerona. Мы для сравнения рассмотрим несколько самых популярных моделей.

Керона WKH-2310

Эту маленькую модель используют для обогрева небольших помещений как технических, так и жилых. Уникальная конструкция прибора дает возможность использовать его даже для обогрева палатки без всякого риска возгорания. Что делает таким пожаробезопасным прибор?

• о рабочую камеру невозможно случайно обжечься из-за установленной предохраняющей решетки;
• топливо из бака не вытекает даже, когда обогреватель случайно перекинется из-за установленной на нем защиты;
• для розжига не нужны спички потому, что присутствует электрическая система;
• при случайном опрокидывании срабатывает автоматическая система гашения.

Хорошее горение фитиля обеспечивает использование специального стекловолокна. На верхнюю часть прибора можно установить специальную крышку для приготовления пищи. Уровень теплоотдачи регулируется с помощью уменьшения или увеличения пламени. Для часа работы прибора нужно всего 0,25 л керосина. Объем бака 5,3 литра.

«Керона» WKH-3300

Кроме всех конструктивных особенностей предыдущей модели керосиновый обогреватель Kerona WKH-300 имеет дополнительные особенности.

1. В первую очередь, это более мощный бак объемом в 7,2 л.
2. Во вторую очередь — специальный верхний отражатель, позволяющий перенаправить тепловой поток. При его установке тепло двигается вниз на пол, а оттуда поднимается, что приводит к равномерному обогреву помещения.
3. В третью очередь— нагревательные элементы изготовлены из нержавеющей стали.
4. В четвертую очередь — двойной топливный бак, создающий гарантированную защиту от возгорания при опрокидывании.

Кроме южнокорейской продукции, на рынке России широко представлены японские керосиновые обогреватели.

Toyotomi RCA 37A

Используются для обогрева небольших загородных домов, дач и помещений гаража. Японские керосиновые обогреватели отличаются от южнокорейских моделей стационарной установкой. Приборы оборудованы тройной системой безопасности и автоматическим розжигом. Расход топлива за час работы равен 0,27 л керосина, бак емкостью на 4,7 л. Применяются для обогрева помещений площадью не больше 38 м2.

Toyotomi Omni 230

Если вам нужно обогревать помещение размеров до 70 м2, используйте именно эту модель. Двойные стенки топливного бака, автоматический розжиг, тушение, регулировка температуры и ее поддерживание. В час расходует 0,46 л. топлива, объем бака равняется 7,5 л.

В отличие от керосиновых обогревателей Toyotomi, китайские приборы Neoclima работают на дизеле и керосине. Расход топлива у них небольшой — от 0,25 до 0,27 л. в час. Сделав одну заправку бака, вы сможете обогревать помещение около 14 часов. Установка катализаторной колбы делает выхлоп продуктов горения минимальным. Прибор оборудован электроподжигом от батареек.

Выбор жидкотопливного теплогенератора

Первым делом следует определить тепловую мощность прибора. Тут есть нюансы: пушку нельзя просчитывать традиционными способами, поскольку агрегат часто применяется для подогрева больших объемов и помещений без должного утепления. Предлагается следующая методика:

1. Измерьте и вычислите объем отапливаемой комнаты V, м³;
2. Выясните разницу температур на улице и внутри помещения в наиболее холодный период Δt, °С;
3. Определите безразмерный коэффициент k теплопотерь здания и рассчитайте мощность обогревателя Q по приведенной ниже формуле.

Пример. Высчитаем тепловую мощность соляровой пушки для неутепленного железного бокса 10 х 5 м с высотой потолков 3 метра, объем помещения равен V = 10 x 5 x 3 = 150 м³. Уличную температуру возьмем минус 25 градусов, внутреннюю – плюс 10 °С, разница Δt = 35 °С. Сколько понадобится теплоты: Q = 150 x 35 x 4 / 860 = 24.4 кВт.

Как правильно подобрать пушку по условиям эксплуатации:

1. Для обогрева производственных помещений, закрытых строительных площадок, ангаров и складов подойдет устройство прямого нагрева. Если в здании постоянно работают люди, приточная вентиляция обязательна!
2. В частные гаражи, станции техобслуживания автомобилей, теплицы, конюшни и прочие хозяйственные постройки лучше покупать и устанавливать дымоходные термопушки.
3. Устройства инфракрасного отопления отлично подходят для любого местного обогрева. Пример: производственный цех с высокими потолками либо открытая площадка, где весь объем воздуха прогреть не удастся, а ограниченный участок – вполне возможно.
4. Воспользуйтесь алгоритмом подбора отопительной установки, представленным в таблице:

Если нужно отопить малый промышленный объект целиком, обратите внимание на уличные версии пушек высокой мощности. Установка размещается снаружи здания, а внутрь прокладывается несколько воздуховодов для наилучшего распределения потоков, как сделано выше на фото

Что такое каталитический обогреватель на бензине?

Каталитический, бензиновый обогреватель – это революционное решение в области отопления дома, которая пользуется повышенным спросом в странах Западной Европы

На территории нашей страны данная разработка появилась относительно недавно, но уже отмечена вниманием покупателей

Данный обогреватель на бензине отличается повышенной безопасностью в использовании, так как в нем отсутствует сжигание топлива как такового. Энергия для обогрева помещения здесь образуется за счет окисления паром бензина на каталитической пластине. В результате реакции последняя разогревается до 180°C – 500°C. Полученное тепло распространяется в помещении за счет естественной конвекции воздуха. Дым в ходе работы оборудования не образуется, так как энергоноситель окисляется полностью.

Суть каталитического окисления паров бензина.

Каталитический обогреватель бензиновый имеет ряд преимуществ:

• эффективность;
• безопасность;
• экологичность;
• высокий КПД;
• многофункциональность.

Благодаря полному окислению энергоносителя, КПД оборудования достигает 95%. Так как в ходе работы техники не образуется дым, ее монтаж существенно упрощается. Оборудование можно переносить из комнаты в комнату, благодаря его компактности и малому весу. Его можно использовать для обогрева платки в туристическом походе, отлично подходят данные бензиновые обогреватели для дачи, если дом не отапливается. Уже через несколько минут в помещении температура воздуха будет поднята до нужного уровня, ведь каталитический нагревательный элемент отличается быстродействием.

Как устроены дизельные обогреватели?

Принцип работы отопительного оборудования, работающего на дизельном топливе, довольно прост и имеет много сходств с работой электрического оборудования. В его основе лежит жидкое дизельное топливо, которое при сгорании вызывает нагрев воздушного потока.

Стандартная конструкция такого нагревателя состоит из следующих компонентов: камера сгорания и горелка, вентилятор, топливный бак и форсунка, фильтр, насос и контроллер.

Парафин часто используется вместо дизельного топлива, которое стоит гораздо дешевле. Жидкое топливо поступает в камеру сгорания через форсунку, где выделяется тепловая энергия. Затем тепло вдувается в воздушный поток с помощью вентилятора.

В то же время воздух проходит через фильтр, где он очищается. Это предотвращает попадание пыли и мусора в помещение. Что касается контроллера, то его задача — регулировать температуру.
