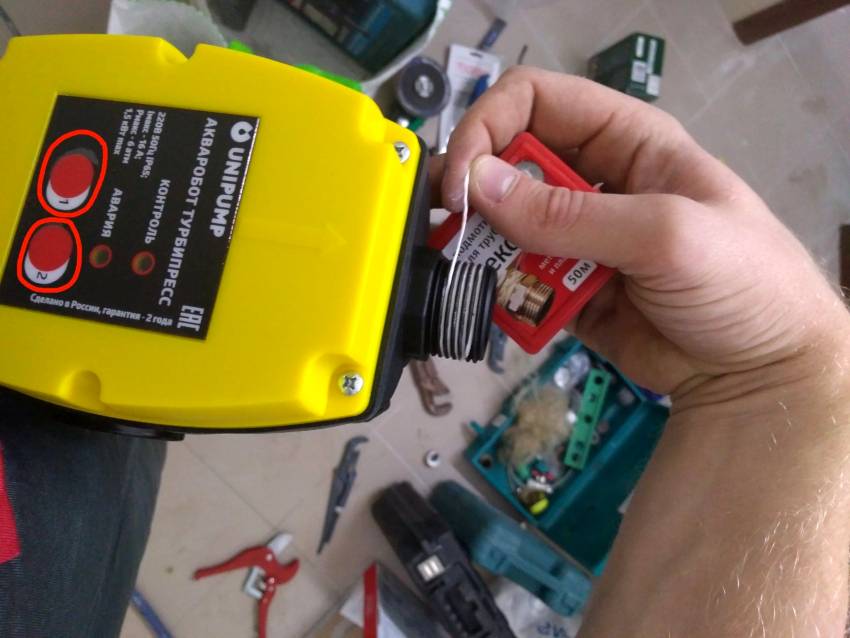

Правила установки и настройки «АКВАРОБОТА ТУРБИПРЕСС»
Блок «АКВАРОБОТ ТУРБИПРЕСС» предназначен для автоматического управления как поверхностными, так и погружными насосами. Совместима данная автоматика с однофазными насосными устройствами, мощность которых не превышает 1,5-2,2 кВт.
Основной функционал автоматики следующий:
- управление насосом путем поддержания в системе заданного пользователем верхнего и нижнего давления;
- отключение насоса при отсутствии возможности водозабора;
- поддержание рабочего состояния системы при снижении напряжения до 170 В.
«АКВАРОБОТ» имеет следующие технические характеристики:
Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная
- допустимое рабочее напряжение – 170-250 В;
- максимальный ток – 16-20 А;
- максимальная пропускная способность насоса –120 л/мин., минимальная – 3 л/мин.;
- уровень давления для включения – 0,5-4,5 бар, для выключения – 2-5 бар;
- показатель срабатывания защиты – 5,5-7 бар.
Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная: блок устанавливается на напорную трубу насоса до первой точки потребления воды из системы.
Подключать данную автоматику не допускается в систему без гидроаккумулятора. Минимальный объем мембранного бака должен быть не менее 20 л.
Автоматику «ТУРБИПРЕСС» нельзя подключать в систему без гидроаккумулятора
Принцип работы

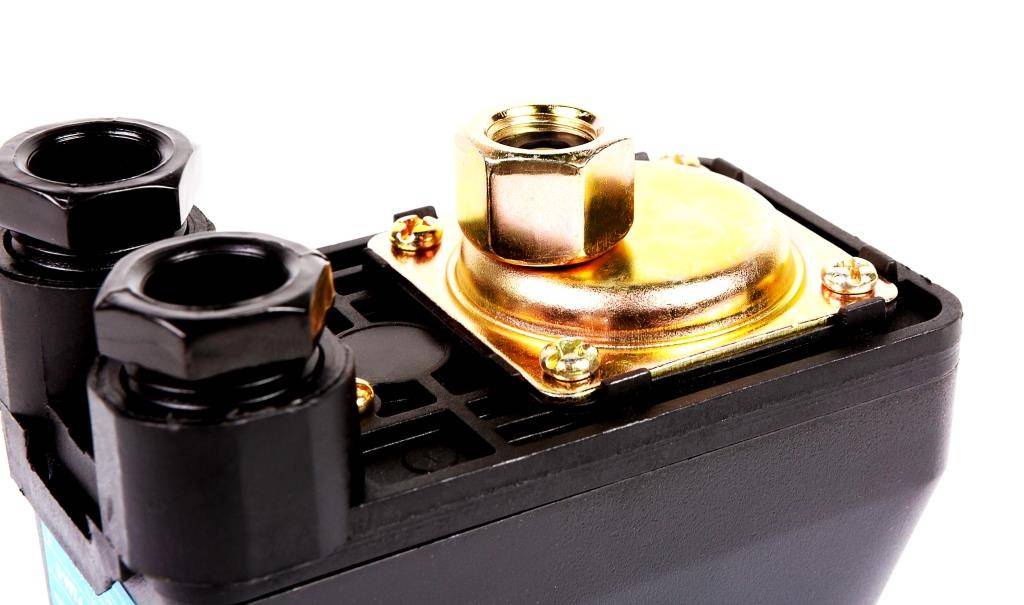

Для фиксации агрегата используется пружинная группа давления в конструкции. Замыкание контакта происходит при достижении минимального показателя давления. После этого происходит включение в автоматическом режиме. В момент, когда будет достигнут максимальный коэффициент (установленный пользователем), насосная установка выключится, так как контакты разомкнутся. Конструкция оснащена специальными регулировочными механизмами, которые позволяют вручную отрегулировать значение.
Параметры функционирования
Критерии выбора подобного устройства разносторонние. Совершать подобный выбор следует только после покупки самой насосной станции, а также гидроаккумулятора. В процессе покупки следует ориентироваться на параметры используемой рабочей сети:
- напор в камере установленного гидроаккумулятора;
- минимальное значение давления, которое задается пользователем;
- максимальное значение, при котором будет происходить автоматическое отключение.
Встречается такие типы конструкций:
- Управляющее. Сигнал поступает на силовой блок управления.
- Силовое. На насосную установку подключаются силовые контакты.
Перед покупкой необходимо проверить допустимую мощность включения конструкции.
Характеристики и настройка давления
Это оборудование небольшого размера, в комплектацию которого входит штуцер, при помощи которого осуществляется последующее подключение к трубопроводной сети посредством клеммной группы. Эти комплектующие понадобятся для состыковки устройства с электрическими кабелями. Более детальная информация предоставляет производителем в виде пошаговой инструкции, которую можно применить в домашних условиях. Пружины помогают осуществлять регистрацию параметров, касающихся давления, посредством резьбового регулятора.
Чем сильнее пружины будут сжиматься, тем больше усилий будет приложено, и тем выше коэффициент должен быть для того, чтобы реле сработало. Также допускается наличие существенной разницы в коэффициентах давления. Рост коэффициента происходит путем зажимания пружины
Следует обратить внимание на то, что в бытовых условиях применяются заводские настройки, которые полностью соответствуют поставленным задачам. Используются в популярных моделях и гидроаккумуляторах
Даже при наличии оптимальных нормативов, в некоторых случаях может потребоваться личное вмешательство пользователя и осуществление ручных регулировок.

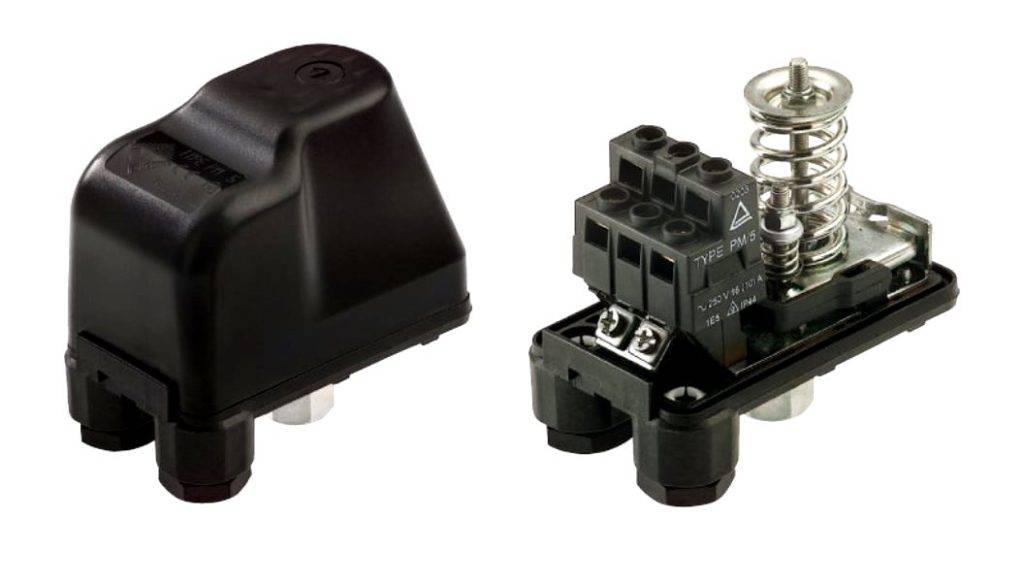

Как регулировать
| Нумерация | Последовательность действий/регулировки |
|---|---|
| 1. | Обычные модели оснащены несколькими пружинами, диаметр которых разнится. |
| 2. | Для управления коэффициентами используется крупногабаритная пружина. |
| 3. | Маленькая пружина выявляет текущую разницу в уровнях. |
| 4. | В процессе сжимания большой пружинки, будет происходить повышение максимального и минимального показателя одновременно. |
| 5. | В процессе сжатия небольшой пружинки, превосходство максимального коэффициента станет более очевидным. Таким образом, показатель максимального станет преобладающим. |
Гидроаккумулятор устройство, принципы работы
Настройка реле давления гидроаккумулятора
Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.
Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.
Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:
Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.
Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.
Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:
На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.
В стандартной методике расчета объема бака (ОБ) используют следующую формулу:
ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:
Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.
При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.
Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

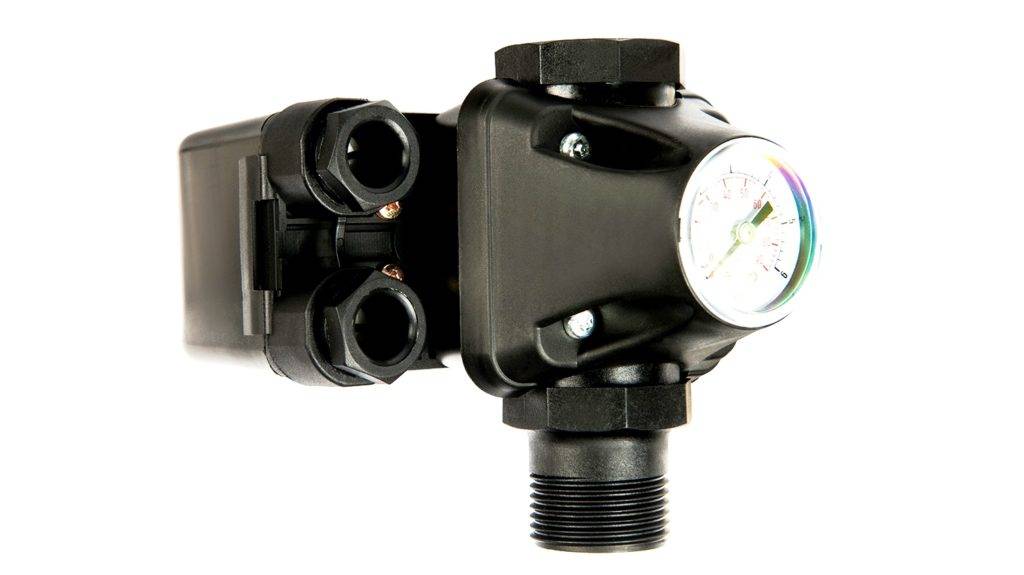

Как установить реле давления для гидроаккумулятора
Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.
Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:
Процесс подключения реле давления к гидроаккумулятору
Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.
Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.
Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.
Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

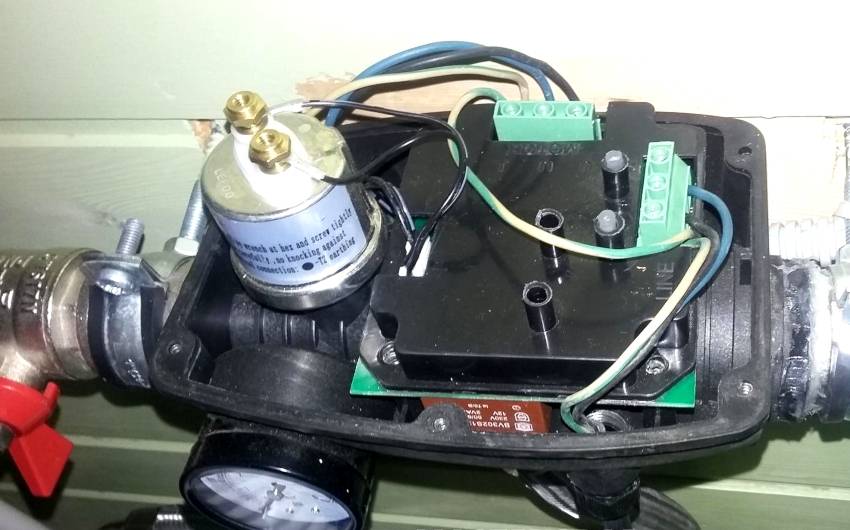

Из каких частей состоит автоматический блок
Применяется автоматика разных видов: от простой до высокотехнологичных блоков. Принято различать 3 группы таких устройств. К первому поколению относятся простые приборы:
Автоматический блок.
- реле давления, работающее совместно с гидроаккумулятором;
- реле холостого хода;
- поплавковый выключатель, способный в некоторых случаях заменить реле сухого хода.
Блоки управления второго поколения
Состоят из электронной части и набора датчиков, которые размещаются единым блоком на насосе или в магистрали водопровода. Управляет работой электронный блок, который принимает сигналы от датчиков. Параметры настраивают на электронной части. Многие модули работают только с фирменными электронасосами, настройки выставлены производителем.
С такими блоками управления насосом системы могут работать без гидроаккумулятора. Вода накапливается в трубах, где установлен датчик. Когда падает давление, он отсылает сигнал на электронный блок, тот включает насос.
Подобно приборам первого поколения, они реагируют на изменения давления, но существенно расширились возможности:
- отключение помпы происходит в течение секунды при нарушении параметров;
- обмотка защищена от перегрева в результате работы вхолостую;
- тонкая электронная регулировка;
- плавный пуск двигателей.
При протечке исключается многократный запуск и отключение, как это случается с электромеханическим реле, когда оно беспрестанно клацает в подобных случаях.
Третье поколение
Приборы сохранили достоинства второго поколения и приобрели новую возможность регулировать обороты двигателя электронасоса. Осуществляется она тонкой настройкой электроники. Это увеличивает ресурс работы помпы. При небольшом заборе воды двигатель работает на низких оборотах. Если потребление увеличивается, возрастает мощность помпы. Экономная работа позволяет существенно экономить на плате за электроэнергию.
Приборы третьего поколения.
Автоматические модули третьего поколения наиболее подходят для насосов водоснабжения без гидроаккумулятора. В системе всегда одинаковое давление, вода подается ровным потоком.
Модульная автоматика для скважины: преимущества и недостатки
Автоматика последних поколений собрана в небольшом блоке, подключить ее легко. Преимущества перед ранними электромеханическими приборами — в расширенных возможностях, это:
- тонкая электронная настройка;
- простой контроль и управление;
- увеличивается срок службы оборудования;
- экономится электричество;
- водопроводом с постоянным давлением удобнее пользоваться.
Не лишена модульная автоматика недостатков. Потребители относят сюда, прежде всего, высокую стоимость. Она в 10 раз выше цены на простые устройства. Работа зависит от качества электроснабжения, плохо переносятся скачки напряжения. Многие модули настроены на электронасосы одной марки.
Как проложить трубопровод
Для беспрепятственного поступления воды из скважины прокладывается водопровод(см.). Обычно его закапывают в землю на глубину ниже уровня, где начинает промерзать грунт. В противном случае нужно выполнить утепление магистрали.Работа выполняется в таком порядке:
- Роется с небольшим уклоном к скважине траншея.
- На оптимальной высоте устраивается в фундаменте для трубы отверстие.
- Укладывается труба.
- Трубопровод подсоединяется к насосному оборудованию.
С внешней стороны:
- Крепится металлическая сеточка, она же будет фильтром грубой очистки.
- Устанавливается обратный клапан, обеспечивающий стабильное заполнение трубы водой.
Установка погружной помпы и ее подключение
Возможны 2 варианта монтажа — через оголовок в кессоне, где находится все оборудование, или посредством адаптера. Тогда автоматика размещается в здании. Ее выбирают исходя из модели насоса для воды. К недорогой отечественной или китайской покупают такую же систему управления — с этими помпами возможности продвинутой автоматической системы полностью не реализуются. Для фирменных моделей необходимы соответствующие автоматические модули.
Подключение производится по линейной схеме обвязки. Начинают с гидроаккумулятора, если он используется:
- подматывают на резьбу фум-ленту, устанавливают «американку»;
- к ней подсоединяют переходник;
- к нему — манометр и реле;
- через фитинг трубу крепят одной стороной к переходнику гидроаккумулятора, другой — к насосу.
Дальше приступают к подготовке помпы:
- присоединяют подающий шланг;
- закрепляют на корпусе страховочный трос;
- его и кабель хомутами фиксируют на шланге;
- опускают в скважину.
Электрокабель через реле подключают к сети. Включают насос, начинается закачка воды в гидроаккумулятор. Открывают кран, спускают воздух, затем закрывают. Смотрят на показания манометра. Когда вода закачана, стандартное давление 2,8 атм. Включаться помпа должна при падении давления до 1,5 атм.
Как поднять воду на высоту без насоса: видео, описание
Не стоит торопиться оценивать условия возделывания почвы без наличия электроэнергии экстремальными. Именно в таких ситуациях оказывается немалое количество огородников, разработавших земельные участки на пустырях и других невостребованных территориях. Смекалка и наличие полезного опыта, которым многие делятся в интернете, дают возможность организовывать подачу воды и без электроэнергии.
Таких способов перекачивания довольно много. К наиболее доступным можно отнести следующие:
Архимедов винт – это устройство из цилиндра и помещенного в него винта с ручкой для вращения
- Применение Архимедова винта. Устройство состоит из полого цилиндра и помещенного в него винта с ручкой для вращения. Систему нужно опускать в источник под углом. Винт, приведенный в движение механическим способом, забирает воду и подает ее наверх.
- Использование гидравлического тарана. Способ придуман механиком Монгольфье. В основе – кинетическая энергия воды: поток, проходящий по жесткой трубе, перекрывается, вода через обратный клапан устремляется в расположенный выше гидробак. Бак оснащается штуцером в нижней части, на который и надевается шланг, поставляющий воду потребителю.
Чтобы получить больше информации о том, как поднять воду на высоту без насоса, стоит посмотреть видео:
Виды насосов
Перед выбором автоматики для скважины с погружным насосом нужно рассмотреть, как работает насос, чтобы понять, как увеличить его эффективность и уменьшить затраты. Погружные насосы бывают центробежными и вибрационными. Оба этих варианта нужно помещать в воду для того, чтобы они могли работать. Поэтому они и называются погружными.
Насосы такого типа могут качать воду с глубины, которая не превышает 10 м. Если она больше, то придётся использовать специализированные глубинные устройства. Вибрационные насосы работают за счёт деформации мембраны. Во время колебаний выравнивается давление в системе, что и приводит к перекачке воды.
Центробежный насос работает за счёт вращения лопастей внутри корпуса, которые создают давление и перекачивают воду. Данная модель является самой распространённой из-за доступности и стоимости, а также она монтируется легче, чем вибрационная.
Пример центробежного насоса с автоматикой Источник teleporto.ru
Автоматика для погружного насоса с гидроаккумулятором и реле давления чаще всего имеет пульт для управления давлением и оборотами, измеритель потока и блок поддержания. Также она оснащается защитой от попадания воздуха. Если он видит, что на датчике нет воды, то мотор не запустится. Чаще всего все управления выводится на отдельный щиток, который находится снаружи скважины. Таким образом можно не вытаскивать насос для настройки, так как это может его повредить, а также настраивать скорость оборотов двигателя и границы давления для срабатывания автоматики.
Внешние насосы редко применяются для подкачки воды с большой глубины, а автоматика у них не требует много дополнительных модулей. Его автоматика чаще всего состоит из бака-накопителя, блока регулировки давления и датчика воды. Дорогие модели дополняются датчиками температуры и модулем регулировки оборотов.
Блок автоматики для подачи воды Источник wixstatic.com
Критерии выбора скважинного насоса
При выборе данного прибора стоит учесть следующее:
Рабочая точка агрегата Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды
Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров. Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной
Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.
Принципиальные отличия типов насосов:
- Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев. Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа. Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой. Делятся данные устройства на: — центробежные без эжектора, — самовсасывающие с эжектором.
- Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.
Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.
Первое поколение автоматики
Первый уровень защиты, или устройства первого поколения имеют самое широкое применение. Они защищают насос, способны исключить избыточную выработку скважины. Применение средств первого поколения дает возможность организовать полностью автоматическую работу систем, построенных как дополнение к существующей водопроводной сети. Подключение автоматики к скважинному насосу с применением промежуточного гидроаккумулятора позволяет получить производительную и надежную насосную станцию с разделенными частями.
Устройства первого уровня представлены:
- реле давления;
- поплавковыми датчиками контроля уровня;
- блокираторами сухого хода насоса.
В зависимости от выбранного метода подачи воды, может использоваться только часть устройств из списка. Так, для защиты насоса в системах с полностью ручным управлением требуется наличие блокировки сухого хода. Это гарантирует, что насос не сломается при истощении источника или превышении показателя максимального кавитационного давления, когда в отбираемой жидкости образуются пузырьки. Большинство хороших насосов сразу оснащаются подобными системами безопасности.
Поплавковые датчики будут полезны в двух случаях:
- для контроля уровня воды в баке, из которого она подается в систему трубопроводов дома гравитационным методом;
- для предотвращения истощения скважины с малой производительностью.
Первый вариант применения прост: в баке, расположенном на высоте, устанавливаются два датчика. Один настраивается на срабатывание при достижении максимального уровня жидкости, работа второго построена на обратном принципе. Он сигнализирует а падении объема воды ниже настроенного предела.
Используя простейший триггер, легко получить полностью автоматическую реакцию и наполнение бака без участия человека. Однако достаточно установки только одного датчика, останавливающего насос при достижении максимального уровня воды.
Защита скважины позволит минимизировать ее обслуживание, предотвратить попадание земли и других примесей в отбираемую воду. Если производительность (скорость восполнения водоносного слоя) скважины меньше количества воды, забираемой насосом, стенки цилиндрического отверстия в земле высыхают. Самый распространенный случай с подобными характеристиками — водоснабжение из колодца с погружным насосом.
Уход жидкости от незащищенных стенок скважины вызывает разрушения и обсыпания грунта. В самом неприятном случае, при определенных характеристиках почв это может вызвать закупоривание. Поплавковый датчик позволит постоянно держать уровень воды на безопасном показателе. Это защитит скважину, однако владелец системы должен быть готов к тому, что насос перестанет поднимать достаточное количество жидкости для ее комфортного потребления.
Контроль параметров водопровода требует усложнения системы. Невозможно подключить реле давления к глубинному насосу. Поэтому их применяют только в паре с гидроаккумулятором. Это устройство создает компенсационный запас воды, одновременно регулирует давление в водопроводе. Именно на контроле этого показателя основана работа реле.
При достижении настроенного значения блок управления производит отключение насоса. При падении ниже установленного показателя нагнетатель снова запускается.
Виды и устройство автоматики
Автоматика первого поколения
По степени автоматизации управляющие блоки делят на три поколения.
Первое поколение
Широкое применение получил простейший тип автоматики для скважинного насоса с гидроаккумулятором и реле давления. Он доступен для самостоятельного монтажа и обслуживания. Приборы контроля совместимы с погружными и поверхностными агрегатами. Размер накопительного бака зависит от общего потребления воды. Подача электричества к помпе осуществляется через реле давления. При падении напора в системе контакты замыкаются, включается насос. Он функционирует до верхнего порога давления. Цикл регулярно повторяется. Гидроаккумулятор сокращает количество включений агрегата, компенсирует гидроудары.
Второе поколение
Блоки управления второго поколения
Автоматическое управление осуществляется блоком с набором датчиков. Его основой является пресс-контроль. Прибор обеспечивает регулировку подачи и давления воды в системе. При аварии отключает насос, выполняет автоматический перезапуск. Электронный регулятор принимает сигналы от датчиков в трубопроводе. Устройство работает тихо, не требует обслуживания. Прибор устанавливается до первой точки водоразбора. На корпусе имеется стрелка, показывающая направление движения жидкости. Блоки работают без гидроаккумулирующих баков.
Третье поколение
Частотный преобразователь для скважинного насоса
Системы автоматики последнего поколения контролируют скорость вращения двигателя насоса. Она выходит на рабочую мощность только при значительном расходе воды. Осуществляется плавный пуск, медленно вырабатывается ресурс механизма, экономится электроэнергия. Такие приборы являются частотными преобразователями. Автоматика имеет тонкие настройки, обеспечивает надежную защиту двигателя от неполадок в электрической сети. Напор в системе остается неизменным при одновременном включении нескольких точек потребления. Для компенсации утечек рекомендуется установка бака на 2 л. Стоимость частотного преобразователя значительно выше остальной автоматики, она составляет 17-35 тыс. рублей.
Правила подбора оборудования
Для автономных систем водоснабжения следует выбирать реле бытового назначения
Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения
Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.
Как работает автоматика и защитные механизмы
Задача автоматики для скважины — обеспечить оптимальное функционирование электронасосов любого типа, отключать их от электропитания в ситуациях, которые грозят поломкой. Устройства реагируют на параметры воды, разрыв цепи выполняется электромеханическими контактами или через электронные блоки.
Управление насосом по давлению
Работу выполняет гидрореле. Оно отключает питание электронасоса при верхнем давлении и включает при падении до низшего. Работает совместно с гидроаккумулятором, реагируя на изменения, происходящие в этом резервуаре.
В бачке имеется мембрана, которая разделяет внутреннее пространство на 2 части — одну занимает воздух, другую — вода. Когда закачивается жидкость, давление в гидроаккумуляторе возрастает. Через подвижный шток мембрана воздействует на контакты реле, которые размыкают электрическую цепь. Когда из бачка забирают воду, давление падает, контакты на реле замыкаются.
Управление насосом по давлению.
Регулируется устройство всего 2 винтами. Их вращением устанавливают пороги срабатывания. Прибор автоматически управляет подачей воды в систему в зависимости от давления в ней. Такие реле используют для насосных станций и других видов помп.
Реле давления с защитой от работы на сухую
Иногда уровень воды падает настолько, что насосу грозит перегрев и поломка. Необходим прибор с датчиком сухого хода, подающим сигнал на реле, которое отключит помпу, чтобы не сгорела. Оно реагирует на понижение давления жидкости в электронасосе до критического уровня. Устройство и действия полностью совпадают с реле давления. Границу срабатывания регулируют 2 винтами.
Разновидности поплавковых механизмов
Поплавки включают в общую схему водопровода. Различают изделия, встроенные в электронасосы и отдельные. В первом варианте они служат выключателем помпы, когда кончается вода. Это предохраняет агрегат от работы насухо и поломки.
Наружные поплавковые механизмы располагают в емкостях, куда закачивается жидкость. В домашнем водопроводе это бачок, который устанавливают для создания напора в системе, если нет гидроаккумулятора. Поплавок управляет работой насоса, отключая его, чтобы избежать перелива. Защитными функциями от сухого хода такие модели не обладают.
Контролирование работы по уровню воды
Устройство необходимо поместить в колодец.
Глубинный электронасос охлаждается водой. Когда она в источнике падает и обнажается корпус агрегата, а двигатель продолжает работать, горит обмотка. Это самая опасная поломка для погружных помп, поэтому на многих моделях устанавливают защиту от перегрева.
Когда она отсутствует, применяют поплавковый выключатель, который реагирует на понижение уровня воды и отключает электричество.
Такие устройства размещают в колодцах, в скважине не хватает места. Конструкция простая: в корпусе находится шарик и рычаг. Когда поплавок опускается, шарик своим весом заставляет рычаг разомкнуть контакты. Жидкость прибывает, поплавок всплывает, помпа включается. Порог срабатывания выставляют, меняя точки подсоединения проводки.
В скважине устанавливают поплавки с другим принципом работы. Они оборудованы электролитическим выключателем. Когда есть жидкость, проходит ток. При падении уровня цепь разъединяется, электричество не подается. В приборе применяется электронная схема.

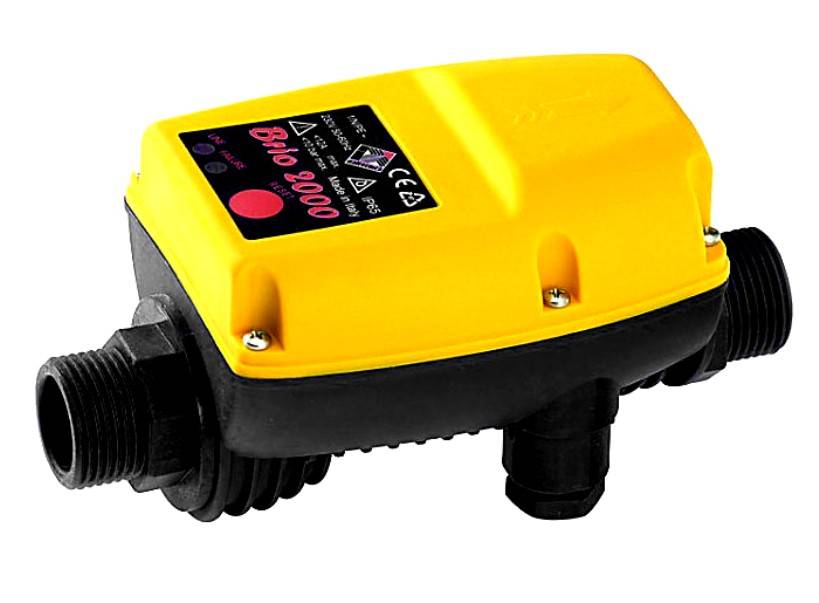

Пресс-контроль
Устройство находится в водопроводе, откуда управляет перекачивающим агрегатом. Состоит из намагниченной шторки (лепестков) и электронного блока. Когда в магистрали есть вода, лепестки подняты, замыкают своим магнитным полем геркон — электромагнитный коммутатор. Если поток жидкости прекращается, шторка падает, герконовые контакты размыкаются.
Через них проходит малый ток на электронную часть устройства. Она состоит из мощных элементов, управляющих подачей напряжения на водяной насос.
Пресс-контроль.
Простейшие приборы регулируются размерами шторок. Тонкая настройка производится герконом на моделях, в которых предусмотрено его перемещение относительно лепестков. В зависимости от расстояния меняется сила магнитного поля и порог срабатывания герконового переключателя.
