Как самостоятельно разобрать утюг

Как работает электрический утюг?

Чаще всего выполняется ремонт утюга своими руками. Для этого нужно подготовить инструменты: отвертки и тестер с лампочкой.

Утюги от разных производителей могут иметь разную конструкцию, однако всегда есть общие моменты:

• Для скрепления подошвы и корпуса используются не только защелки, но и винтики, которые придется тщательно поискать. Часто их помещают под декоративные заглушки, резервуар для воды или другие элементы.
• Если при включении прибора в сеть не происходит загорание лампочек-индикаторов, то скорее всего, проблема в шнуре.

Ремонтируем шнур

В 20 процентах случаев поломка заключается в нерабочем состоянии шнура. Для его проверки нужно совершить следующие действия:

1. Снимаем заднюю крышку утюга.
2. Проверяем напряжение тестером.
3. Если не произошло загорание лампочки тестера, шнур укорачивается и снова проверяется.

1. В этом случае ремонт утюга начинается с его отключения от сети.
2. Затем к термопредохранителю с двух сторон подключаются провода для прозвонки.

Если загорания лампочки не произошло, то предохранитель неисправен. Его можно вынуть и закоротить электрическую сеть в этой части.

Перед тем, как разобрать утюг Тефаль, нужно попробовать снять внешнюю ручку регулятора. Для этого ее нужно слегка поддеть. В том случае, если попытка не увенчалась успехом, развинчиваются винты и снимается корпус.

Для проверки исправности:

1. Регулятор устанавливается в крайние положения. Если это не получается сделать легко, следует воспользоваться плоскогубцами.
2. Прозванивается электрическая сеть и при этом регулятор поворачивается.

Если все основные узлы проверены, то ремонт утюга Тефаль не закончен. Скорее всего, проблема заключается в неисправности нагревательного элемента. Даже если вы знаете, как разобрать утюг Браун, это не поможет. Замена нагревательного элемента практически невозможна — почти во всех случаях прибор придется выбросить.

Чтобы избежать проблем, нужно пользоваться дистиллированной, фильтрованной или кипяченой водой. Чаще всего при ремонте системы отпаривания следует удалить накипь. Для этого процесса не нужно знать, как разобрать утюг Филипс, Тефаль или Браун. Действовать вы будете следующим образом:

1. Для очистки утюг помещается в большую емкость с водой. Уровень воды должен быть выше подошвы на полтора сантиметра.
2. На регуляторе пара должно быть выставлено максимальное значение. Задняя часть прибора должна быть немного приподнята с помощью подставочек.

1. В воду добавляем уксусу (1 стакан на литр воды).
2. Емкость помещаем на плиту и ждем, пока вода закипит.
3. После небольшого остывания ставим емкость на огонь еще раз. Повторяем процедуру два – четыре раза.

Обслуживание стандартного утюга

Перед тем как начать ремонт утюга Тефаль своими руками, отслеживайте световую индикацию. В моделях встроены лампочки, диоды, помогающие уловить смысл проблемы. Сетевая, которая не хочет гореть, свидетельствует: нет питания. Дело наверняка подпортил шнур. Не горит нагрев, неисправны: контакт, спираль. Легко проверить. В исправном состоянии сопротивление нагревателя вычисляется согласно закону Ома. Берется мощность паспортная, действующее напряжение нашей страны 230 вольт. Делим первое на квадрат второго, получается искомое сопротивление в омах.

Современный утюг содержит термопредохранитель. Аксессуар облюбовал подошву, рвет соединение, когда параметры превышают норму. Утюги, подстраивающиеся под тип ткани, лишены недостатка. Допускается оставлять включенными на гладильной доске, обойдется. Другое дело – поломавшаяся схема. Предохранители встречаются биметаллические и проволочные. Последние называются одноразовыми: требуют замены. Оберегают электрочайники, срабатывание настроено на более низкую температуру.

Утюг отказывается греть – удостоверившись целостностью шнура, исследуем нагревательный элемент тестером. Автоматика сложных утюгов отказывает, займитесь прозвонкой. Проверьте реле, тиристоры, управляющие силовой частью.

Уделите внимание терморегулятору. Контакты механического бегунка начистите графитом простого карандаша. Улучшит скольжение

Простейший регулятор изменяет температуру срабатывания биметаллического реле. Сложный – формирует резистивный делитель, выполняя роль реостата. Это не лучший метод, часть мощности теряется. Графит бесстрашно переносит нагрев, послужит смазкой. Контакты можно подчистить мелкой шкуркой

Улучшит скольжение. Простейший регулятор изменяет температуру срабатывания биметаллического реле. Сложный – формирует резистивный делитель, выполняя роль реостата. Это не лучший метод, часть мощности теряется. Графит бесстрашно переносит нагрев, послужит смазкой. Контакты можно подчистить мелкой шкуркой.

Источники

• https://ostwest.su/instrumenty/kak-razobrat-utjug-tefal-supergliss-3830.php/
• https://vibiraite.ru/kak-razobrat-utug-tefal.html
• https://ButServis.ru/chistota/shema-utyuga-tefal.html
• https://WyseDevice.ru/uborka/kak-razobrat-utyug-tefal.html
• https://InvestGazeta.ru/dlya-uborki/razbor-utyuga-tefal.html
• https://po-stroim.ru/kak-snjat-podoshvu-s-utjuga-tefal/

Техника безопасности во время проведения работ

Во время выполнения работ по разборке не стоит забывать о мерах безопасности, ведь это электрический прибор, контактирующий с водой, что значительно увеличивает его опасность. Перед началом работ следует отключить его от сети и слить воду. Если имеются серьезные проблемы в электрической части, тогда стоит отнести его в сервисный центр к специалистам.

Видео «Как разобрать утюг Скарлет» показывает поэтапную разборку и сборку.

Автор видеоролика объясняет, с чего следует начать работу, каких ошибок необходимо избегать. Благодаря видео можно будет самостоятельно установить неполадку, заменить вышедшую из строя деталь или зачистить контакты. Инструкция подходит для всех моделей утюгов Скарлет.

Сообщение agorby » 06 май 2012 19:26

Сообщение transfor » 07 май 2012 00:38

Сообщение agorby » 24 май 2012 20:03

Сообщение MaxGoblin » 03 июн 2013 20:19

Сообщение transfor » 04 июн 2013 00:01

MaxGoblin писал(а): Застопорился на том что не могу снять две клавиши на передней части, чтобы добраться до крепежного винта.

Сообщение agorby » 27 фев 2016 21:07

Сообщение baks1985 » 02 июл 2017 20:56

Вышел из строя нагревательный элемент

Зная, как разобрать утюг, вы с лёгкостью сможете проверить нагревательного элемента (ТЭН). Если шнур исправен, а все остальные элементы системы работают правильно, горят необходимые индикаторы, то проблема заключается именно в подошве утюга. Если невозможно отцепить нагревательный элемент ввиду особенностей конструкции, то придётся покупать новый утюг.

Для определения работоспособности подошвы снова понадобится тестер, который вы собрали своими руками. Если есть подозрение, что нагревательный элемент работает, имеется возможность отремонтировать изделие. Попробуем зачистить контакты наждачной бумагой, в большинстве случаев этот приём помогает вернуть полную работоспособность. Некачественный провод является основной проблемой. Неисправность нагревательного элемента говорит о том, что утюг стоит отправить на свалку, так как ремонт обойдётся дороже покупки новой техники.

Как убрать подпалины от утюга с одежды?

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Последовательность разборки утюга

Здесь, на трех фотоснимках показана дальнейшая последовательность разборки в носовой части утюга фото №3, то есть вскрывается небольшая крышечка скрывающая отверстие для залива воды и выворачивается винт под крестовую отвертку.

Для осмотра контактов терморегулятора, необходимо разобрать утюг полностью. Убирается задняя деталь утюга, скрывающая контакты подключения сетевого шнура, а также отвинчиваются остальные винты, как это показано на фотоснимке №4.

Для снятия корпуса утюга, необходимо также извлечь ручку терморегулятора. Ручка поддевается лезвием ножа с небольшим усилием и далее извлекается фото №5.

После снятия облицовочной части утюга, вскрывается деталь, прикрепленная к подошве утюга фото №6; фото №7, которая предназначена для теплоотвода от подошвы утюга.

Контакты терморегулятора

Так как ранее указывалось, что при подключении утюга к внешнему источнику напряжения электрической розетке, утюг нагревался незначительно и отключался до полного его остывания, — при такой неисправности, необходимо уменьшить расстояние между подвижным и неподвижным контактами терморегулятора.

То есть, слегка выполнить отгиб неподвижного контакта, сократив при этом расстояние между двумя контактами фото №8.

Теперь нужно проверить работоспособность утюга, для этого, сборка утюга временно откладывается, — для проверки срабатывания контактов терморегулятора.

Под подошву утюга можно подложить наждачный камень, чтобы не повредить поверхность стола от нагревания. После подключения утюга, прикасаться руками и инструментом к токоведущим частям контактам утюга — нельзя ни в коем случае. При такой проверке проводится лишь визуальное наблюдение — за срабатыванием контактов.

После регулировки срабатывания контактов терморегулятора и удовлетворительной его работы, можно проводить обратную сборку деталей утюга.

Сборка утюга проводится в обратной последовательности, то есть при разборке утюга, обращается внимание на принадлежность той или иной отдельной детали и способе их соединения. К следующей причине неисправности утюгов можно отнести — перегорание предохранителя. К следующей причине неисправности утюгов можно отнести — перегорание предохранителя

К следующей причине неисправности утюгов можно отнести — перегорание предохранителя.

Предохранитель в утюге. Перегорание предохранителя

Поиск данного предохранителя может занять свое личное время. Стоит ли вообще искать подобный предохранитель или же можно найти другой выход из сложившейся ситуации?

Предохранитель необходим в схеме для предотвращения перегорания спирали в подошве утюга, то есть он предохраняет электрическую схему от превышающего номинального значения — по силе тока.

При данной неисправности перегорании предохранителя, неисправность можно устранить следующим образом:

На место удаления предохранителя припаивается небольшой отрезок с сечением медного провода 0,5 мм., предварительно на один конец провода надевается небольшой отрезок кембрика, необходимый для изоляции оголенного участка провода припаянного отрезка провода.

Отрезок с тонким сечением провода, состоящий в схеме утюга, при превышающем значении силы тока при резком скачке напряжения, — просто перегорит подобно предохранителю.

Если же просто соединить два конца провода паянием вместо предохранителя, — в этом примере, желательно подключать утюг через сетевой фильтр во избежание перегорания спирали подошвы утюга.

Поделиться в соц. сетях:

Не вовремя вышедший из строя утюг может разрушить все планы, особенно, если вы находитесь далеко от гипермаркетов и хозяйственных магазинов. Можно попробовать починить агрегат самому. Не все современные модели поддаются ремонту, но есть устройства, которые можно вернуть к жизни. Для начала надо добраться до внутренностей. Как разобрать утюг “Скарлет”? Об этом, а также о ремонте некоторых других моделей пойдет речь в нашей статье.

Возможные поломки и причины неисправностей утюгов фирмы Redmond

Видео о ремонте утюгов Редмонд своими руками показывают, что чаще всего агрегаты выходят из строя по нескольким причинам:

1. Износ сетевого шнура. Если кабель перетерся или отошел от контактов, прибор не сможет получать питание при подключении к розетке.
2. Поломка нагревательного элемента. Износ ТЭНа является сложной, хотя и не самой распространенной проблемой.
3. Выход из строя терморегулятора. Неисправность часто встречается в старых устройствах, ее вызывает подгорание или окисление контактов.

Иногда утюг Редмонд не работает по причине выхода из строя предохранителя. Проблема обычно выявляется после аварийного отключения агрегата.

Начинаем разбирать утюг

Перед тем, как разобрать утюг Vitek или любой другой, подготовьте необходимые инструменты и материалы. Вам нужны:

• набор отверток;
• широкий нож;
• мультиметр;
• паяльник;
• припой;
• изолента;
• термоусадочные трубки;
• наждачная бумага;
• пассатижи.

Отвертки понадобятся двух типов:

• плоские;
• крестовые;
• со звездочками (встречаются редко, но найти можно).

Мультиметр необходим, чтобы прозвонить провод и все элементы электрической цепи, которые вызывают у вас подозрения. Наждачка пригодится, если потребуется зачистить контакты.

Снимаем то, что снимается

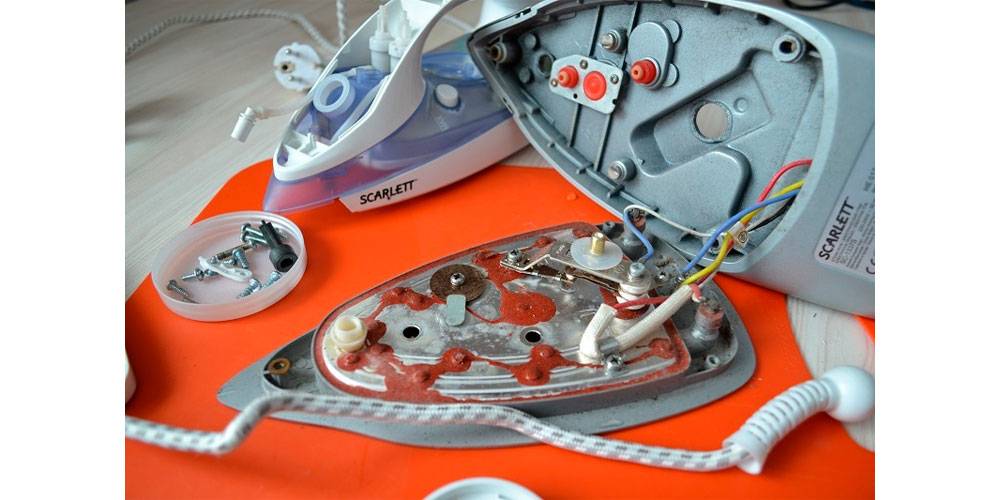

С чего начать ремонт утюга “Скарлет”? Вариантов не так много – осмотрев агрегат, вы убедитесь, что винтов там всего несколько, а кроме них, есть съемные детали. Поэтому действовать лучше в таком порядке:

1. Снять диск терморегулятора (просто зажать пальцами и потянуть вверх).
2. Снять кнопки подачи пара (тем же способом, что и диск, а при необходимости — отжать защелки).
3. Открутить винты на задней крышке.

Большая часть винтов находятся на задней панели:

1. Их и надо открутить, это проблемы обычно не составляет.
2. Очень может быть, что есть и дополнительные защелки. Подденьте крышку плоским предметом и снимите ее с корпуса.
3. Под крышкой вы увидите клеммную колодку. Именно ее надо проверить сразу – вполне возможно, что шнур перегорел или отошел.

Проверьте все настройки

Первое, что нужно сделать, если не работает один или несколько режимов, – это проверить все настройки и убедиться, что все в порядке. Разные ткани нуждаются в разных температурных установках для глажки. Если использовать опции такого бытового устройства неправильно, это также может стать причиной возникновения многих неисправностей.

Основные температурные режимы для белья:

1. Хлопок – 200 °C.
2. Шерсть -145 °C.
3. Полиэстер – 145 °C.
4. Шелк – 145 °C.
5. Нейлон – 135 °C.

Обратитесь к руководству пользователя, прилагаемому к бытовому устройству, и убедитесь, что все соединения и настройки выполнены так, как это рекомендовано в инструкции. В зависимости от модели прибора советы по использованию могут различаться. Лучше уточнить в руководстве режимы глажки и температуры для каждого из вида тканей.

Разбираем утюг

Начнем, наверное, обещанным советским утюгом. Сразу оговоримся, мало общего с паровыми. Перечислим детали, составляющие утюг со знаком качества в виде звезды, вписанной в пентагон:

1. Задняя крышка.
2. Регулятор температуры.
3. Шнур питания.
4. Подошва.
5. Ручка часто составляет единое целое с корпусом.

Внутри колодка питания, ТЭН подошвы, терморегулятор и термопредохранитель. В модели УЛ-84, которую видим на фото, в задней части подошвы крышка быстрого доступа к ТЭНу. Видите крышку с перевернутым утюгом. Любуйтесь силовыми контактами ТЭНа. На заднем плане виднеется джентльменский набор для вскрытия бытовой техники. Поясним. В зеленом футляре множество наконечников наряду с типичным TORX можно заметить невероятной формы головки. Набор куплен в Москве ценой порядка 800 – 1000 рублей. В комплекте переходник. Сегодня биты намного дешевле, вызвано конкуренцией дилеров.

Головки не подходят реверсивной отвертке, которую увидим здесь же. Через адаптер тютелька в тютельку входят на внутренний магнит. В сером футляре виднеется 6 гнезд под штатные головки отвертки. Стоимость удовольствия с ручкой составляет сотни рублей, не более 400. Почему долго обмусоливаем инструмент? Каждое видео с разборкой утюга начинается жалобами на нестандартные головки шурупов. Между тем каждому мужчине просто обзавестись джентльменским набором, позволяющим раскрутить космический корабль. Причем привод со сменными головками читатели, наверное, приобрели. Докупите набор нестандартных насадок!

Прижимная планка и контакты

Сняв заднюю крышку (фото номер 2), видим: силовых болтов явно нет. Видно:

• прижимная планка на двух винтах;
• контакты, уходящие на реле, один виток разрывается биметаллической пластиной, регулируемой ручкой режимов.

Понятно, вход нужно искать со стороны регулятора температуры. Аккуратно подденьте ручку двумя отвертками с боков, со страшным треском вылетит. Регулятор держался двумя стальными пружинящими скобами, уцепившимися за желобок. Нечего криминального. Смотрите фото, выглядит страшно, работает едва ли не полвека. Дадут такую гарантию Филипс, Vitek, Тефаль, Braun, Bosch? Выводы делайте сами. Видите два силовых болта, открутим немедленно!

Вскрываем крышку регулятора температуры

Чтобы снять подошву, разберем контактную колодку, показанную вторым фото. На последнем изображении видим регулируемую биметаллическую пластину. Для защиты против неправильного одевания регулятора при сборке отмечается асимметрия формы отверстия. Разборка завершена. Мощность прибора составляет 1 кВт, сопротивление обмотки должно составить 50 Ом. Будет выполняться при любом положении терморегулятора, пока контакты замкнуты.

Разумеется, при необходимости биметаллическую пластину подстроим. Используются плоскогубцы плюс умелые руки. Подгибая металл, меняем температуру срабатывания реле. Отсоедините ТЭН, разобрав контакты на фото номер 2. Проверьте сопротивление короткого замыкания реле. Велико — прочистите контакты, отшлифуйте.

Общее устройство электрического утюга

Вне зависимости от типа приобретенной модели, каждый утюг содержит:

1. Подошва со встроенным нагревательным элементом. Данная деталь у утюгов обычно дополняется отверстиями для выхода пара.
2. Термостат. Дополняется ручкой, посредством которой регулируется уровень температуры.
3. Резервуар для воды. Встречается в моделях с функцией отпаривания.
4. Контактная колодка, размещаемая с тыльной части утюга. К этой детали подводится электрический шнур.

Современные утюги дополняются соплом для выхода воды и отверстиями для принудительного отведения пара. Эти компоненты размещены над встроенным резервуаром.

Сетевой шнур

Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.

Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром. Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

• Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
• Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
• Емкость/резервуар для воды, которая используется при отпаривании.
• Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
• Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Принцип работы устройства

Перед тем как разбирать вопрос, как починить утюг, следует ознакомиться с принципом его работы. Это позволит понять его устройство и быстрее обнаружить неисправность. Будь то простой утюг без современных функций, беспроводная модель, компактный дорожный или паровой с множеством опций, принцип действия остается без изменений. Все модели разравнивают складки на ткани, используя влажность пара, давление и тепло.

Когда паровой клапан закрыт, утюг работает всухую за счет давления и нагретой подошвы. При открытии нагнетающего элемента вода капает в раскаленную камеру, откуда она выходит в виде пара через вентиляционные отверстия, расположенные внизу бытового устройства.

Рабочая поверхность утюга, или подошва, может быть из простого металла или покрыта легко моющимся антипригарным составом. Также есть более современные керамические модели, которые лучше справляются с морщинами и складками на одежде. В вопросе, как починить утюг, пользователи чаще всего упоминают проблемы именно с подошвой этого прибора. Она часто повреждается при неправильной эксплуатации.

Второй способ очистки утюга от накипи.

Поскольку первый способ не всегда дает стопроцентные результаты, и эффективен только если ваш утюг не запущен, то есть вы пользуетесь функцией самоочистки регулярно (и если эта функция вообще присутствует в модели вашего утюга), то хочу предложить альтернативный вариант очистки подошвы утюга.

Для того, чтобы его лучше и наглядней его продемонстрировать, я проделал всё это действо со своим утюгом и сфотографировал на память.

Шаг первый.

Нам понадобится жаропрочная емкость с невысокими бортами и размером достаточным для того чтобы подошва вашего утюга в него полностью входила. Такой емкостью может быть, например, большая сковорода. У меня такой сковороды не оказалось, поэтому я воспользовался стеклянной жаропрочной формой.

Для того, чтобы подошва утюга не лежала плотно на дне формы и жидкость могла свободно попадать в паровые отверстия подошвы, на дно стеклянной формы я положил две деревянные палочки.

Ставим в емкость утюг.

Шаг третий.

Далее нам понадобится какое-либо химически-активное вещество для удаления накипи. Это может быть уксусная или лимонная кислота, а еще лучше специальное средство для удаления накипи, которое продается практически в любом магазине бытовой техники в качестве аксессуара. Обычно его используют для чистки чайников.

Насыпаем средство или наливаем, если оно жидкое, на дно емкости.

Шаг четвертый.

Кипятим воду в чайнике и наливаем в емкость, где стоит наш утюг.

Воды нужно налить столько, чтобы подошва утюга погрузилась под воду на 1,5 – 2 сантиметра. В таком случае все внутренние каналы подошвы будут в воде, а остальные резиновые и электрические части нет

Это важно!

На последнем рисунке видно уровень.

Собственно всё.

Оставляем утюг в таком положении минут на 10 и, если вода будет достаточно горячей, то накипь должна полностью раствориться.

Однако, как правило, горячая вода из чайника после наливания в емкость очень быстро остывает и эффект очистки оказывается не таким, как нам бы того хотелось. Поэтому рекомендую, поставить емкость, в которой стоит утюг, на плиту на слабый огонь и кипятить …

Вот такая вот «каша из утюга».

А после проведения этой процедуры можно еще раз воспользоваться первым способом очистки утюга, о котором писалось вначале. Или же если ваш утюг не имеет функции самоочистки, то хорошенько «выдавить» оставшуюся накипь из подошвы с помощью нескольких паровых ударов, функция которых реализована практически в любой модели паровых утюгов.

Спасибо за внимание. Жду ваших комментариев

Жду ваших комментариев.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими борами (подойдет сковорода) наливаете воду и уксус (обычный, столовый). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

https://youtube.com/watch?v=iB0XRbpyo14

Проверка электронагревателя

Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.

В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.

Ремонт предохранителя

Одним из ключевых элементов почти во всех электроприборах, представляется предохранитель. Он служит своего рода защитой всей схемы от повреждения наиболее важных и чувствительных её элементов в результате скачков напряжения. Для его ремонта потребуется:

• Отключить прибор от сети;
• Прозвонить термопредохранитель с помощью тестера, подключив к нему провода с двух сторон;
• При неисправности элемента (индикатор тестера не горит) рекомендуется либо заменить его, либо замкнуть электрическую цепь в этой части, удалив предохранитель.

Замена представляется более целесообразным решением, так как предохранитель способен предотвратить многие серьезные поломки.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Порядок разборки утюга с парогенератором

Чтобы разобрать утюг с парогенератором, необходимо:

1. Открутить шурупы, прикрепляющие заднюю крышку к корпусу утюга. Форма и размер шурупов для разных моделей могут быть различными. Поэтому для разборки прибора потребуется универсальные отвертки либо насадки к ним.

2. Для защиты устройств от несанкционированного вскрытия используют для крепления задней крышки шурупами с уникальной формой. Такие утюги разбираются и ремонтируются только в сертифицированных центрах.

3. Снять заднюю крышку, поддев ее плоской отверткой за имеющийся на корпусе зазор.

4. Открутить винты или ослабить фиксаторы, прижимающие колодку.

5. Снять верхнюю панель корпуса паровой станции.

Для этого предварительно снимают пластиковые колпачки подачи воды и пара. Один колпачок утапливают внутрь утюга. Второй колпачок вынимают, захватив пальцами руки. После снятия одного колпачка, пальцами руки снимают второй колпачок.

Снимают шурупы под колпачками подачи пара и опрыскивателя. В некоторых моделях дополнительный шуруп находится в носовой части, в районе крепления опрыскивателя.

5. Далее откручивают все винты, прикрепляющие верхнюю колодку к корпусу утюга.

6. После снятия всех болтов снимают верхнюю часть корпуса паровой станции.

Для этого используют тонкий нож либо прочное лезвие, которым поддевают верхнюю панель в имеющемся зазоре.

В других конструкциях утюгов с парогенератором достаточно сделать крутящее движение руки, чтобы снять верхнюю крышку.

7. После снятия верхней панели снимают трубку подачи воды из резервуара паронагревателя к опрыскивателю. Для этого приподнимают муфту, удерживающую трубку в фиксированном положении. Затем муфту надо оттягивают в сторону и освобождают один конец водоподводящей трубки.

8. Затем откручивают три шурупа на заднем и переднем концах корпуса утюга. Эти винты становятся видны после снятия верхней крышки.

9. Далее снимают верхнюю часть корпуса утюга. Для этого отгибают защелки, прикрепляющие верхнюю часть корпуса к нижней.

10. После снятия верхней части корпуса демонтируют парогенератор и разбирают . При этом насосы для подачи воды к форсунке и опрыскивателю также снимают.

11. Затем снимают регулятор температуры нагрева подошвы. Для этого плоской отверткой поддевают крышку регулятора снизу и аккуратно ее снимают. Затем откручивают шуруп, находящийся под снятой крышкой регулятора температуры.

12. После снятия крышки регулятора откручивают шурупы, прикрепляющие резервуар к нижней части утюга. На многих моделях парогенераторов таких шурупов четыре, по два шурупа с каждой стороны корпуса устройства.

13. Затем аккуратно отделяют резервуар от подошвы утюга таким образом, чтобы не повредить элементы электрической схемы.

14. После снятия резервуара откручивают несколько шурупов, удерживающих защиту подошвы.

После снятия защитного кожуха открывается свободный доступ к элементам электрической схемы, прикрепляемых непосредственно к внутренней подошве утюга.

Использование данной инструкции и рекомендаций позволяет самостоятельно разобрать утюг с парогенератором в домашних условиях.
