Как отремонтировать бытовой вентилятор

Ремонт бытовых вентиляторов — своими руками. Электрическая схема вентилятора

Уважаемые посетители сайта.

Полагаю, что информация изложенная в этой теме будет для Вас полезной. В теме будут затронуты различные вопросы по этому направлению, а вопросов возникает по этой части много:

  • как устроен электродвигатель бытового вентилятора;
  • как заменить конденсатор в электрической схеме вентилятора;

как выполнить перемотку статора электродвигателя вентилятора, как проводится ремонт:

  • настенного вентилятора;
  • потолочного вентилятора;
  • оконного вентилятора;
  • напольного вентилятора;
  • вентилятора для санузла;
  • вентилятора для кухни;
  • вентилятора с таймером;
  • вытяжного вентилятора.

Изложить сразу и полностью информацию по возникающим вопросам, связанными с неисправностью в результате эксплуатации различных типов электрических вентиляторов, — практически невозможно.

Тема постепенно будет расширяться, то есть по истечению определенного промежутка времени будут внесены дополнения.

Интересуйтесь различными источниками информации в этом направлении:

  • техническими сайтами;
  • технической литературой

и так далее. Накапливайте свой опыт и знания.

Следующий этап разборки

Теперь снимаем переднюю защитную сетку. Обычно они крепятся либо на винты, либо на подобные как на фото зажимы.
Откручиваем гайку крепления лопастей.
Она откручивается по часовой стрелке.
На лопастях накопилось много пыли.
Протираем салфетками или тряпками лопасти и защитные сетки.

Поврежденная лопасть винта вентилятора

Рассмотрим пример механического повреждений лопасти винта вентилятора. В этом случае лопасть винта треснута практически до основания.
Лопасть очень тонкая, и может треснуть от основания от падения. Поэтому лучше использовать вентиляторы с защитными сетками. Защитная сетка защитит лопасти от случайного удара или падения, тем самым сохранив целостность лопастей винта.

Можно попробовать заклеить трещину эпоксидной смолой, заклеить алюминиевым скотчем или даже суперклеем.

Правда, такое решение тоже временное. Скотч рано или поздно начнет рваться от нагрузок.

Однако и после такого ремонта снова проблема возникает с ухудшением характеристик, и добавляется ненадежность соединения.
Еще можно попытаться заменить поврежденную лопасть каким-либо небольшим грузом, но это опасно. Груз можно отлететь от винта при высоких скоростях.

В данном случае лучший вариант – это полностью заменить винт на аналогичный. Как правило на бытовые напольные вентиляторы винты устанавливаются по стандарту, поэтому если у вас есть старый сломанный вентилятор, то можно взять винт с него, или поискать сломанные вентиляторы на Avito или барахолках.

Схема подключения напольного ветилятора

Упрощенная схема ветродуя выглядит следующим образом.

Типичные схемы большинства недорогих 3-х скоростных напольных вентиляторов примерно вот такие:

Нажатие каждой кнопки сопровождается замыканием своей контактной группы.

При этом другая контактная группа в этот момент размыкается.

Иногда эти контакты подгорают или не доходят до своей пластины. Тогда у вас пропадает какая-либо из скоростей.

Проверяется это все элементарно китайским мультиметром, в режиме прозвонки цепи.

Если у вас оборвется самый первый проводок или не будет контакта на нем, то мотор вентилятора просто не запустится. Поэтому при полностью неработающем вентиляторе, проверяйте в первую очередь его.

Если конечно перед этим вы убедились, что исправна сама вилка и шнур питания от нее. Это также вызванивается тестером.

Один конец щупов ставите на штырь вилки, а другим прикасаетесь к контактной площадке на кнопке “0”. При исправности, должно быть нулевое сопротивление.

Далее можно проверить таким же образом провода на всех скоростях. Контактный щуп на вилку – другой щуп на отходящий провод от соответствующей кнопки скорости к двигателю.

Если везде по нулям, значит переключатель и провода у вас рабочие.

Далее проверяете второй контакт на вилке и тот проводок, который напрямую уходит мимо выключателя на движок. Убедитесь, что здесь шнур у вас тоже целый.

Только после этого можно переходить к проверке обмоток самого двигателя.

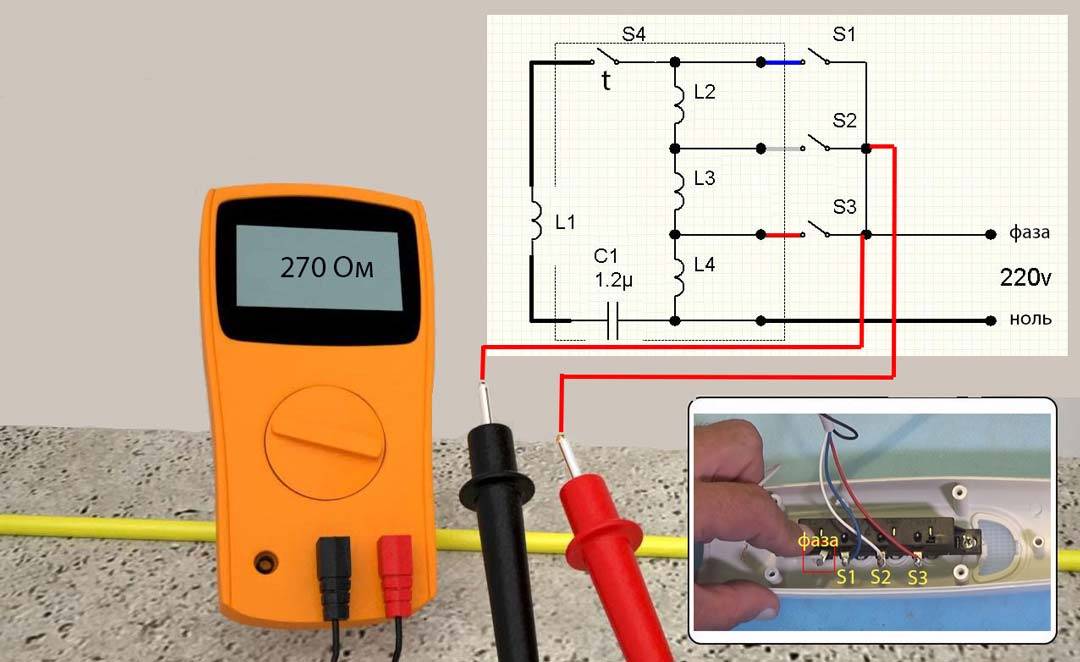

Как проверить обмотки вентилятора

На мультиметре выставляете сопротивление в 2000 Ом. Далее, чтобы не выкусывать нигде провода, в месте подключения конденсатора, зачищаете немного изоляцию.

Ищите общую точку цепи, как на схеме внизу.

Найдя ее, вызваниваете сопротивление обмотки. Для этого поочередно касаетесь вторым щупом контактов на переключателе.

Примерные значения сопротивления обмоток вентилятора могут быть следующими:

Конечно у разных моделей они могут немного отличаться, но самое главное, чтобы не было обрыва или КЗ. Замеры могут показать как несколько сотен Ом, так и чуть больше 1кОм.

Все зависит от мощности вентилятора и сечения провода.

Сопротивление между выводами обмоток будут уже поменьше – 100-200 Ом.

Еще проверяется конденсаторная обмотка и суммарное сопротивление всех обмоток вместе взятых.

Вот самое грамотное и полное видео по проверке работоспособности обмоток вентилятора мультиметром.

Если проверка целостности обмоток также не выявила отклонений и дефектов, идете дальше. Для этого полностью разбираете вентилятор, что называется по косточкам.

Проблемы с лопастями

Поскольку при изготовлении лопастей используется пластик, данная часть вентилятора очень восприимчива к внешним механическим воздействиям. В результате лопасти часто деформируются и ломаются, если за сетку попадают какие-либо посторонние предметы. В таком случае, чтобы починить вентилятор, владельцу нужно демонтировать защитную сетку. Задняя крышка может оставаться на своем месте. Ее снимать нет необходимости. Защитная сетка удерживается специальным зажимом в виде пластикового колпачка. Его легко повернуть одними руками. После того как будет скручен зажим и снята защитная сетка, отсоединяется специальная подкладка, фиксирующая лопасти. Данный этап работы можно выполнить без применения инструментов. Лопасти подлежат замене в том случае, если они очень сильно деформированы. Если же во время работы вентилятора наблюдается незначительное их трение о защитную решетку, то они без труда выравниваются руками. Как утверждают владельцы вентиляторов, пластиковые лопасти гнутся очень легко.

Состав вентилятора

Типичный вентилятор включает:

  • двигатель переменного, постоянного тока;
  • маховик;
  • кнопки, реле, контакторы;
  • схема автоматической регуляции.

Опционально элементы отсутствуют, схематика ремонта выглядит следующим образом:

В первую очередь прозвоним обмотки двигателя. Безотносительно конструкции внутри имеются катушки, дают (на экране тестера) сопротивление единицы-десятки Ом

Обратите внимание: пусковые обмотки асинхронных двигателей прозванивают после конденсатора. Очевидный момент, игнорирование правила приводит к неразберихе. Конденсатор поворачивает фазу напряжения на 90 градусов, помогая создать правильное распределение поля внутри статора

Если двигатель коллекторный, обмотки соединены последовательно (конденсатора нет). Разумно прозвонить мотор на входе, поскольку неисправность может укрыться в другом месте. Зафиксирован обрыв или нет, снимаем щетки, займемся коллектором во вторую очередь. Звоним секции поочередно. При выявлении неисправности ремонтопригодность вентилятора охлаждения оценивается по конструкции. Сделать сложно, попытайтесь найти новый коллектор. Нечего говорить, у асинхронных двигателей с короткозамкнутым ротором барабан не ломается. Ток «беличьей клетки» сравнительно мал, медь, завальцованная внутрь, напротив, – толстая.
Во вторую очередь оценивают исправность жил, реле, кнопок. Прозванивается цепь, включая условия срабатывания терморегулятора. Методика реализации определена конструкцией. Имитируйте нагрев, зажигалкой подогревая датчик. Подход разумен в кухонных вытяжках, прочих приборах, где температура сравнительно высока. Кнопки проверяют на прохождение/прерывание электрического тока в соответствующих положениях. Часто ремонт бытовых вентиляторов своими руками касается коммутации. Кнопки нажимаются неаккуратно, проливается жидкость. Требуется восстановить правильное функционирование механической части, почистить контакты. Кто проливал варенье на пульт управления телевизором, поймет ситуацию. Механизм разбирается, контакты чистятся. Нелишним будет напомнить, что конденсатор пропускает переменный ток, в сладком случае проделывают две операции: звонят элемент на проверку наличия короткого замыкания (это поломка), подают питание переменным током и проверяют прохождение сигнала со стороны обмотки. С полной уверенностью скажем: поломан ли конденсатор.

Конденсатор поворачивает фазу напряжения на 90 градусов, помогая создать правильное распределение поля внутри статора. Если двигатель коллекторный, обмотки соединены последовательно (конденсатора нет). Разумно прозвонить мотор на входе, поскольку неисправность может укрыться в другом месте. Зафиксирован обрыв или нет, снимаем щетки, займемся коллектором во вторую очередь. Звоним секции поочередно. При выявлении неисправности ремонтопригодность вентилятора охлаждения оценивается по конструкции. Сделать сложно, попытайтесь найти новый коллектор. Нечего говорить, у асинхронных двигателей с короткозамкнутым ротором барабан не ломается. Ток «беличьей клетки» сравнительно мал, медь, завальцованная внутрь, напротив, – толстая.
Во вторую очередь оценивают исправность жил, реле, кнопок. Прозванивается цепь, включая условия срабатывания терморегулятора. Методика реализации определена конструкцией. Имитируйте нагрев, зажигалкой подогревая датчик. Подход разумен в кухонных вытяжках, прочих приборах, где температура сравнительно высока. Кнопки проверяют на прохождение/прерывание электрического тока в соответствующих положениях. Часто ремонт бытовых вентиляторов своими руками касается коммутации. Кнопки нажимаются неаккуратно, проливается жидкость. Требуется восстановить правильное функционирование механической части, почистить контакты. Кто проливал варенье на пульт управления телевизором, поймет ситуацию. Механизм разбирается, контакты чистятся. Нелишним будет напомнить, что конденсатор пропускает переменный ток, в сладком случае проделывают две операции: звонят элемент на проверку наличия короткого замыкания (это поломка), подают питание переменным током и проверяют прохождение сигнала со стороны обмотки. С полной уверенностью скажем: поломан ли конденсатор.

Перед сборкой не забудьте смазать механическую часть, масло не должно попасть меж ротором и статором. В идеале здесь равномерный зазор. Заметив разницу, проведите центрирование ротора (сложная задача). Иногда подшипники отсутствуют. В бытовых вентиляторах нагрузка не столь велика, чтобы потребовалось улучшить скольжение. Однако трущиеся места возникают в любом случае. Шероховатые участки смазывают.

Основные проблемы

Чтобы выявить первопричину неисправности, необходимо узнать, из каких частей состоит вентилятор. Вне зависимости от типа (напольный или настольный) прибор обладает совершенно одинаковым устройством. Разница заключается лишь в длине стойки.

Проблемы в работе вентилятора бывают разные, и у каждой из них есть свои причины и признаки.

Вентилятор не включается

Прибор может не включаться, но в этом случае важно обратить внимание, загорается лампочка или нет при попытке запуска аппарата. Если индикатор светится, а устройство не включается, значит, сломался блок с кнопками, который располагается на стойке вентилятора

Если лампочка на корпусе не включается, и прибор не издает звуков, возможно, в розетке отсутствует напряжение, или причина кроется в поломке шнура, вилки. При невозможности запуска бытового прибора и исключении вышеописанных причин, проблему стоит искать в электродвигателе.

Плохо вращаются лопасти

Лопасти могут медленно вращаться по нескольким причинам. Основная из них – нехватка смазочного материала в подшипниках скольжения. Иногда лопасти деформируются под высокими температурами от двигателя (когда прибор работает слишком долго, происходит перегревание). В этом случае лопасти цепляются за защитную сетку, поэтому обнаружить такую проблему просто и быстро.

Вентилятор не поворачивается в стороны

Проблема в кривошипе. Скорее всего, его крепежные винты ослабли, и надо всего лишь затянуть их. Если агрегат поворачивается, но «со скрипом», то есть, туго и с паузами, разберите корпус вентилятора и проверьте состояние и сцепление шестерен в редукторе. Убедитесь, что переключатель свободно перемещается вверх-вниз. Нужно будет вынуть вал и главную шестерню для того, чтобы смазать их. Собрать все смазанное обратно. При износе шестерен соберите вентилятор без редуктора – он будет работать в статичном положении. Но будет ведь.

Кулер гудит и не вращается

Многие люди ошибочно называют кулером вентилятор, но в действительности это охлаждающий прибор, который может и не иметь лопастей. Главное предназначение кулера – выведение нагретого воздуха из вентилятора. Иногда он гудит, но не вращается. Тут причин несколько:

  • недостаток смазочного масла в подшипниках;
  • поломка конденсатора;
  • неисправность двигателя.

Вентилятор шумит и скрипит

Дело в деформации пропеллера или в ослаблении крепежа подшипника скольжения. Вспоминайте, может, вы вытаскивали его на солнце и забыли там или вообще роняли много и сильно. Отключите прибор от сети и начинайте его разбирать. Осмотрите защитную решетку на предмет деформации – возможно, лопасти при вращении касаются ее вдавленных частей. Выпрямить все изгибы можно руками. Снимите пропеллер, осмотрите и его лопасти – тема та же. В отличие от решетки выпрямить полиуретан руками не выйдет. Придется менять пропеллер. Если же там все ровно, проверьте крепеж подшипника – закрутите все болты.

Несмотря на некоторые внешние отличия различных моделей вентиляторов, принципы их устройства и ремонта одинаковы. Не грустите, если ваш вентилятор сломался, не спешите нести его на свалку и искать на чердаке бабушкино опахало – все не так сложно и чаще всего исправимо.

Другие неисправности

Что еще может произойти с напольным и настольным вентилятором:

  1. Поломка конденсатора. В бытовых вентиляторах обычно используется сухой тип, изготовленный из пластмассы, которая легко деформируется из-за перегрева.
  2. Неисправность электрического двигателя. Основной признак – прибор не запускается или выдает неестественные звуки.
  3. Неполадки в блоке управления. Чаще всего причина кроется в червячной передаче и диффузоре.
  4. Если есть переключатель скорости, то вентилятор может не работать по причине его неисправности. Причина – обрыв обмоток.
  5. Редко выход из строя вентилятора заключается в роторе. Такое бывает на фоне перегрева мотора.

Вне зависимости от причины неисправности напольного и настольного вентилятора, проведите самостоятельную диагностику, которая позволит выявить участок и причину слома.

Основные неисправности

Бытовой вентилятор не отличается сложностью конструкции, и принцип его устройства можно увидеть на рисунке ниже.

Если внимательно посмотреть на рисунок, то становится понятно, что выйти из строя в аппарате могут электродвигатель, редуктор, кривошип, переключатель скорости вращения и пропеллер, создающий поток воздуха.

Главное отличие настольного кулера от напольного – это высокая стойка в напольном варианте. В остальном конструкции идентичны.

Итак, основные неисправности, которые вы можете наблюдать у приобретенного вами кулера:

  • агрегат не включается, сетевая лампочка не горит;
  • аппарат не работает, но лампочка горит;
  • лопасти кулера плохо вращаются;
  • агрегат не поворачивается в стороны;
  • кулер издает гудение и не вращается.

Ремонт вентилятора своими руками

Признаками неисправности механической части вентилятора являются:

  • посторонние шумы при работе;
  • снижение скорости вращения, при этом вращение вала выключенного прибора рукой происходит с усилием;
  • полная остановка, при которой вращение вала вентилятора рукой невозможно или требует значительных усилий.

К электрическим неисправностям относятся:

  • срабатывание защитных устройств (автоматических выключателей) при включении вентилятора;
  • запахи горелой или перегретой изоляции при работе;
  • снижение скорости вращения при свободном вращении вала выключенного прибора;
  • перебои в работе при изменении режимов.

Несвоевременно устраненные механические неисправности прогрессируют в развитии и приводят к возникновению электротехнических проблем. Длительная работа вентилятора с заклиниванием на валу приводит к перегреву и выходу из строя обмоток электродвигателя. Разболтанный подшипник позволяет валу двигателя совершать перемещения в радиальном направлении, которые приводят к повреждению обмоток статора.

Поэтому при обнаружении признаков неисправности нужно незамедлительно заняться ее устранением.

Устройство настольного вентилятора

Основные причины выхода из строя вентилятора печки

Причин поломки гораздо больше, возникают они по самым разным причинам, мы рассмотрим самые основные причины выхода из строя, устранить которые может даже рядовой автолюбитель не занимающийся профессиональным ремонтом.

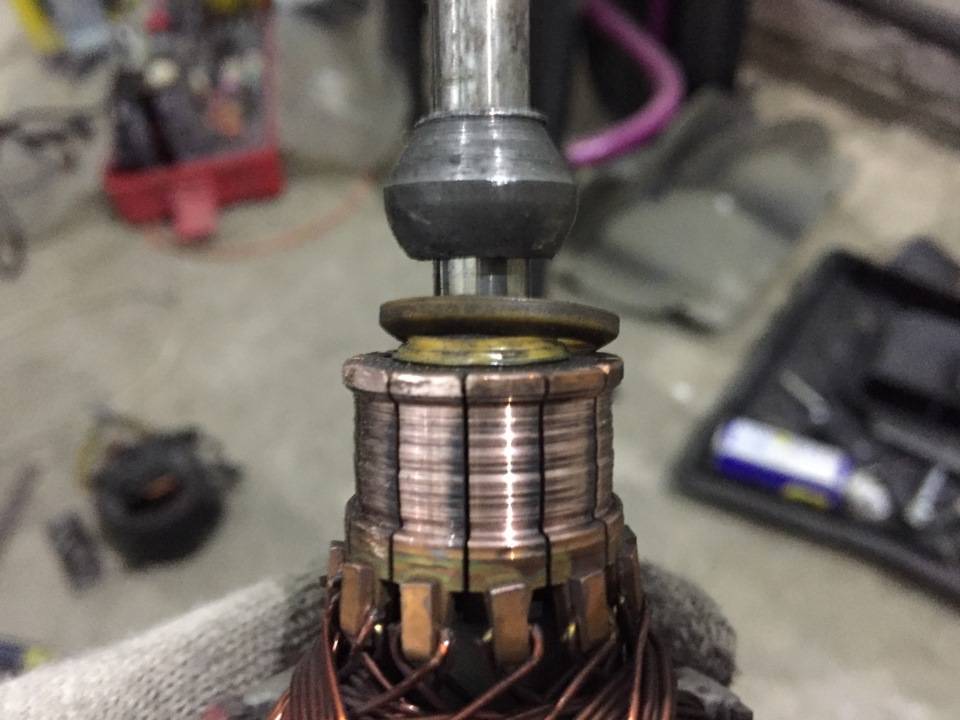

Щетки печки стерлись или вышли из строя

В такой ситуации нужно разобрать мотор печки и обязательно произвести замену щеток. Для этого с корпуса электрического двигателя снимается лопастное колесо (оно, как правило, закрепляется на защёлках). Если в каталоге автомобильных запчастей отсутствуют нужные щётки, то можно отпаять старые аналоги и заменить их идентичными по размеру. В крайнем случае графито-медные щётки подпиливаются посредством надфиля.

Естественно, пайка щёток не сможет быть выполнена без припоя, канифоля и паяльного прибора. После замены щёток при сборке электрического двигателя необходима очистка его внутренностей от продукта изношенности устаревших щёток.

При возникновении в процессе работы вентилятора пищащих или шумящих звуков нужно при его ремонте смазать втулки раствором литола. Для этого небольшая порция смазки кладётся на втулку (её торец) и затем нагревается для обеспечения её затекания внутрь. При бесшумной работе вентилятора смазка его втулок исключена, поскольку смазочный раствор, задерживая пыль, превращает её в вязкую пасту, затрудняющую работу вентиляторов.

Вентилятор работает на максимальной скорости или не переключается.

Если вентилятор функционирует только на максимальной скорости или невозможно переключиться на одну из его скоростей, данная проблема возникает из-за испорченных добавочных резисторов, используемых в электрических схемах на большинстве машин.

Как выполнить проверку резистора?

Добавочные резисторы проверяют с использованием мультиметра. Процесс диагностики заключается в измерении величины сопротивления выводов этого электрического элемента, а также сравнении полученных значений с указанными в инструкции для конкретной машины показателями резистора. При этом стоит проверить состояние термопредохранителя, который при коротком замыкании может сгореть. Иногда возникает проблема, связанная с отпаиванием резистора из-за его сильного нагрева. Новый резистор с идентичными параметрами подбирается на радиорынке.

Автоматическая управляющая отопительная система не функционирует.

Источниками проблемы являются температурный датчик, фиксирующий положение воздушного типа заслонок датчик, управляющая электрическая цепь, а также блок автоматического электронного управляющего модуля. Пользуясь вышеприведенной информацией, можно без труда определить причину поломки вентилятора печки, а также при наличии опыта работы с электричеством, самому отремонтировать этот элемент.

http://elektro-blog.ru/elinstrument/37-instrument/145-remont-ventiliatorahttp://pktitan-spb.ru/articles/article_post/617209.htmlhttp://tehnika.expert/klimaticheskaya/ventilyator/razborka-i-remont.htmlhttp://elektro-blog.ru/elinstrument/37-instrument/145-remont-ventiliatorahttp://autozona54.ru/statyi/polezno-znat/ustranyaem-neispravnosti-v-ventilyato.php

Метод регулирования скорости двигателя напольного вентилятора

Ничего не сказано о способе регулирования скорости, неудивительно. В рассмотренной модели на катушки приходит четыре провода, один поставляет штекер. Три других входят в обмотку через тканевые кембрики. Что находится внутри доподлинно неизвестно. Выбор невелик, двигатель асинхронного типа с изолированным ротором управляется двумя способами:

  1. Изменение амплитуды напряжения.
  2. Коммутация обмоток с неодинаковым количеством витков.

Инверторное управление в расчет не берем, в данном случае просто негде уместиться такой сложной схеме. Остается регулирование амплитуды напряжения. На каждом из проводов сидит неодинаковое количество витков. Выйдет из строя одна скорость (две), кембрики придется резать, следовательно, станет очевидной и электрическая схема двигателя. Усидчивый мастер намотает новую катушку, ленивый возьмет с клиента деньги на покупку нового двигателя (старый пустит на цветмет).

Косвенно число витков узнают через соотношения сопротивлений между выводами каждой скорости. Тестер использует постоянное напряжение для измерения величины, поэтому индуктивная часть импеданса выбрасывается из рассмотрения. Число витков прямо пропорционально омическому сопротивлению участка обмотки.

https://youtube.com/watch?v=HIRReK891qI

Устройство электроизделия

Перед тем как приступить к ремонту домашнего вентилятора, желательно ознакомиться с его устройством. В данном электрооборудовании охлаждение осуществляется за счет вращения лопастей.

Местом их крепления стал специальный вал на кривошипах, который приводится в движение при помощи мотора. Вентиляторы оснащаются электродвигателями, которые, в зависимости от модели, могут иметь различную мощность. Запускаются они при помощи статоров. Фланцы используются как опоры для контактных колодок. Вентилятор может оснащаться редуктором. Фиксируется он при помощи прижимной планки. Механизм находится в пластмассовом корпусе на длинной ножке.

Переключатели и термостат

Какие еще электрические элементы в цепи могут выйти из строя? Сразу после проводов питания идет терморегулятор и переключатель режимов.

Снаружи корпуса это привычные всем » ручки — колесики».

Некоторые ошибочно принимают терморегулятор за элемент, регулирующий скорость вращения лопастей. На самом деле это биметаллическая пластина, и один из проводов питания от вилки приходит именно на нее.

При кручении этой ручки должно раздаваться еле слышимое клацанье. Это означает что термостат включается и выключается. Если в схеме отсутствует отдельный микровыключатель, то он выполняет и его функцию.

Но главная его задача заключена в другом. При достижении тена и корпуса обогревателя определенной температуры (которую вы сами и выставляете накрутив ручку), биметаллическая пластинка внутри терморегулятора изгибается и отщелкивает свои контакты — вентилятор полностью отключается.

Проверяется исправность этого элемента также мультиметром. Подводите два щупа к контактам и крутите ручку. В режиме прозвонки звук будет появляться и исчезать.

По той же схеме проверяется и переключатель режимов. Поворачивая его ручку, вы включаете один тен, два или просто ставите дуйчик в режим вентилятора без обогрева.

Только когда будете снимать клеммы для прозвонки, лучше заранее сфотографируйте их изначальное подключение на смартфон, дабы потом не перепутать контакты.

Токи в этих элементах гуляют не слабые — порядка 10А. Поэтому пропадание цепи в них не такая уж и редкость. Правда самую первую проверку термостата и 4-х позиционного переключателя можно сделать и «на нюх».

Выгорание контактов при такой нагрузке никогда не проходит бесследно. Дымить и вонять такие вещи будут точно.

Проверка емкости конденсатора мультиметром

Начнем с проверки конденсатора, состоящего в электрической схеме электродвигателя \фото №3\.

Здесь нам наглядно видно, что емкость на корпусе конденсатора составляет:

Чтобы проверить конденсатор на наличие емкости \фото №4\, нужно отсоединить его от электрической схемы \отрезать провода ножницами\. Предварительно перед измерением его емкости, необходимо разрядить конденсатор \ замкнуть контакты конденсатора накоротко\ и затем уже проводить измерение.

Для данной емкости конденсатора, прибор устанавливается в диапазон от 200 нанофарад до 2 микрофарад, так как емкость конденсатора составляет 0,51 микрофарад и установленный диапазон соответствует нашему измерению.

Дисплей прибора \фото №6\ как видно из фотоснимка, при измерении показывает при этом — 0,527 микрофарад. Данный показатель емкости вполне соответствует емкости указанной на корпусе конденсатора, так как здесь учитывается отклонение в емкости.

Итак, при проверке конденсатора состоящего в схеме электродвигателя мы убедились в том, что конденсатор является пригодным к эксплуатации, обкладки конденсатора не нарушены и нам следует перейти к следующим проверкам.

Проверка обмоток статора — двигателя

От обмоток статора электродвигателя выведены четыре провода \фото №7\ и для данной проверки нам необходимо измерить сопротивление каждой из двух обмоток.

Первое что мы должны сделать — это выставить прибор в соответствующий диапазон измерения сопротивления.

Далее, соединяем щупы прибора с одной парой проводов одинаковой цветности как это показано на фотоснимке №8. Дисплей прибора при этом измерении показывает значение — 1125, точнее такое показание будет составлять — 1, 125 кОм.

При измерении второй обмотки статора электродвигателя \фото №9\, дисплей прибора для данного примера, показывает число — 803. То есть точнее, сопротивление второй обмотки статора электродвигателя составляет — 803 Ом.

Чтобы измерить общее сопротивление \фото №10\ двух обмоток статора, — одну пару проводов нужно замкнуть накоротко и ко второй паре проводов подсоединить два щупа прибора. Такой способ является окончательным и более точным на выявление целостности либо разрыва последовательно соединенных двух обмоток.

Дисплей прибора как мы обратили свое внимание, показывает общее сопротивление двух обмоток статора электродвигателя — 1927, а точнее — 1,927 кОм. При каком либо замыкании в схеме электродвигателя прибор укажет на нулевое значение сопротивления, — как это показано на фотоснимке №11

При каком либо замыкании в схеме электродвигателя прибор укажет на нулевое значение сопротивления, — как это показано на фотоснимке №11.

Устройство электродвигателя вентилятора

Так что из себя представляет электродвигатель \рис.12\ настольного вентилятора? Двигатель вентилятора — асинхронный, однофазный с короткозамкнутым ротором.

Почему именно с короткозамкнутым ротором? — Спросите Вы. Потому что ротор как видно из фотоснимка, выполнен путем заливки пазов сердечника расплавленным алюминием, а также отливанием на его короткозамыкающих кольцах — лопастей вентилятора. Точнее, здесь не наблюдается визуально — обмоток ротора.

Шнур питания и плохой контакт

Первое что нужно сделать, это прозвонить и проверить целостность шнура питания и всех видимых контактов. Может вам вовсе и не придется далеко залазить во внутренности устройства, а беда окажется на «поверхности».

Для этого откручиваете и снимаете нижнюю или боковую крышку, в зависимости от вашей модели.

Имейте в виду, что центральные винтики изначально откручивать не стоит, так как на них крепится моторчик.

Уберёте их и все внутренности развалятся. Будет лучше, чтобы сам двигатель сидел закрепленным за одну из крышек.

Далее находите контакты, куда приходят провода питания 220в. Если «повезет», иногда без всяких приборов можно сразу увидеть отгоревший проводок.

Садите его на место и весь ремонт заканчивается. Если проблема посерьезнее, то далее просто прощупайте и подергайте все клеммные зажимы.

Так как вентилятор в процессе работы вибрирует, вполне возможно, что какой-то из них элементарно отошел со своего места. Обнаружить плохой контакт на клеммнике можно и по характерным следам подгорания.

Часто такие дефекты становятся причиной того, что тепловентилятор самопроизвольно включается и выключается. Особенно когда его шевелишь и двигаешь.

Если выявили подобное, зачистите и затем протрите площадку ваткой смоченной в спирте.

Далее плоскогубцами слегка подожмите клемму и оденьте ее обратно.

Только после всех этих манипуляций, можно переходить к проверке измерительными приборами.

Переключаете тестер в режим прозвонки, и щупами поочередно проверяете целостность проводов питания. Для этого дотрагиваетесь до вводных контактов внутри вентилятора и металлических штырьков на вилке.

Если все исправно, тестер будет издавать звук или показывать нулевое сопротивление.

Если у вас при включении в сеть что-то работает, например крутится вентилятор, но воздух при этом холодный, то шнур конечно тут не причем. Его проверку в этом случае можно опустить.

Таким же образом прозванивается микровыключатель, который иногда встраивается в корпус.

Переключаете его клавишу и проверяете что цепь есть.

Эти штуки при больших токах очень часто выходят из строя. Ремонт в этом случае довольно простой. Два проводка подходящих к нему выкусываются и соединяются между собой напрямую.

Место соединения изолируется защитным колпачком СИЗ или простой изолентой.

Единственный минус — отныне тепловентилятор будет работать сразу же после того, как вы воткнули вилку в розетку.

Когда переключатель не причем, проверяете следующие элементы цепи. Кстати, не забывайте и про механическую часть.

Сразу после вскрытия корпуса, рукой попробуйте прокрутить лопасти. Они должны свободно вращаться.

Здесь необходимо убедиться, что ничего не заедает и нет никаких посторонних предметов застрявших на валу.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
