Как отремонтировать увлажнитель воздуха своими руками

Виды увлажнителей воздуха и принцип работы

В зависимости от способа получения пара, увлажнители делятся на:

  1. Паровые.
  2. Традиционные (классические или холодного пара).
  3. Ультразвуковые.

В паровом агрегате происходит горячее испарение.

Вода нагревается пьезоэлементом, и подогретый туман распыляется в комнату при помощи кулера.

В двух других вариантах нагревания не происходит.

В традиционных устройствах воздух засасывается из помещения и силой, создающейся вентилятором, прогоняется сквозь влажный фильтр. Проходя через него, воздух насыщается молекулами воды и очищается от примесей.

Ультразвук способствует разбиванию крупных частиц влаги на более мелкие. Делается это при помощи колебаний, создаваемых мембраной. Получившийся туман также попадает в комнату, выдуваемый кулером.

Что делать в ситуации когда увлажнитель не включается?

Причин может быть масса, но самая основная фильтры. В первую очередь проверьте не засорены ли ваши фильтры.

Если фильтр грязный то почистите его. А если очень грязный-то замените.

Пока в аппарате стоит грязный фильтр воздух не циркулирует, поэтому увлажнитель и не включается. Смените фильтр и все заработает.

Также бывает, что воздух увлажнитель может не включаться если есть повреждение панели управление внутренних микросхем, блока питания или проводов. Электроника часто подводит.

Если вы видите, что шнур не цельный, есть повреждения, провода отсоединились от клемм, и все металлические элементы как платы почерневшие-дело плохо. Нужно основательно ремонтировать, измеряя показатели тестером и запаивая поврежденные участки.

Хорошо ли работает вентилятор вы сможете проверит благодаря с помощью тестера. Вам нужно будет измерять напряжение на обмотках электрического мотора.

А если напряжение в норме, то вам придётся менять вентилятор, именно из-за него не включается устройство. А если нет напряжения, то вам нужно посмотреть на плату, если она сгорела придётся её менять.

Бывают и такие виды поломок при которых с увлажнителя не идет пар. Это может произойти из-за неисправностей в пьезоизлузителя, или из-за окисления контактов плат при нагревающем элементе, или из-за поломки вентилятора, генератора или элемента ультразвукового волнового излучения.

Когда при работе вы слышите постоянное бурчание воды-это значит, что мембрана ультразвука работает хорошо как и генератор, но если в какой-то момент такой звук исчез, то стоит приглядеться, где-то поломка. Проверить хорошо ли функционирует генератор можно следующим образом.

Нужно убрать с корпуса нижнюю крышку, и включить в розетку увлажнитель и пусть поработает 2-3 минуты.

Когда аппарат немного поработал, то вынимайте его из розетки и потрогайте рукой радиатор, если он холодный- значит сгорел. Придётся менять.

Если ваш аппарат начал быть уж слишком шумным, вам снова же придётся открывать крышку корпуса, хорошо помыть и смазать лопасти вентилятора. А если это был нагреватель воздуха-то придётся менять.

И последнее, что делать если увлажнитель течет?

Вам опять же нужно открыть панель и налить воду в резервуар. Осмотреть на сколько герметичны все трубки, отводы, поддоны.

Когда вы найдете место течи, то хорошо его осмотрите если участок уже совсем не надежный, то такой элемент придётся поменять.

Конструктивные особенности

Устройство парового увлажнителя

Корпус паровых увлажнителей может иметь разную форму, но основные элементы одни и те же. В верхней части бак с водой (может быть и сбоку). Под ним пластиковый отсек с электроникой:

  1. Кулер, который через нижнюю решётку засасывает воздух.
  2. Круглый плоский пьезоэлемент (нагреватель).
  3. Блок управления.
  4. Генератор.

Перед покупкой увлажнителя воздуха рекомендуется изучить все варианты приборов. Увлажнитель воздуха – какой лучше, расскажем в статье.

Какой увлажнитель воздуха лучше выбрать в детскую комнату? Следующие советы помогут вам определиться с выбором.

Устройство ультразвукового увлажнителя

В корпусе прибора находятся:

  • электронная часть;
  • плата питания;
  • усилитель;
  • излучатель на керамической основе (похож на обычный динамик, только работает в УЗ диапазоне);
  • вентилятор.


Принцип работы ультразвукового увлажнителя

Чтобы почистить вентилятор увлажнителя воздуха,

нужно разобрать корпус по типу ракушки. Для этого нужно освободить три защелки по периметру корпуса вентилятора.

На крыльчатке собралось много пыли – иногда эта пыль на высоких оборотах может нарушать балансировку крыльчатки.

Оказалось вентилятор увлажнителя неразборный, то есть у него залита пластиком втулка оси крыльчатки. В таких случаях иногда крыльчатку можно снять руками. Но у меня с этим вентилятором так не получилось. Пришлось аккуратно сверлить место запайки.

Сверлим до тех пор, пока не упремся в ось крыльчатки. И постоянно убираем стружку, чтобы она не засыпалась внутрь.

В принципе можно совсем разсверлить отверстие, чтобы снять пластиковую шайбу и освободить ось крыльчатки. Я поступил иначе – в образовавшееся отверстие залил спирт, покрутил, просушил, засунул иголку и выдавил из шприца густую смазку. Включил вентилятор, чтобы смазка равномерно распределилась по оси и заклеил отверстие заводской наклейкой.

Хочу сказать сразу — такая процедура помогла не очень хорошо. Похоже смазка легла плохо, поэтому в следующий раз буду разбирать этот вентилятор основательно. При обратной сборке вентилятор нужно приклеить термоклеем, как он и был смонтирован на заводе.

Правила эксплуатации


Использование дистиллированной воды предотвращает поломки увлажнителей Инструкция соблюдается, чтобы предупредить неисправности. Жидкость наливается только в предназначенное отверстие, чтобы увеличить срок работы без поломок. Используется дистиллированная вода или допускается водопроводная, если это указано в руководстве по применению.

Правила пользования:

  • если прибор не используется, воду нужно сливать до следующего раза;
  • нельзя использовать другое средство, кроме воды;
  • прибор не относится к лечебным ингаляторам, поэтому нельзя вдыхать пар, низко наклоняясь;
  • емкость наполняется до положенной отметки и не больше;
  • разборка установки проводится при выключенной из сети вилке.

Ремонт источника бесперебойного питания Value 600E (схема на 400Е, 600E, 800Е) своими руками.

После отправки данные выводятся на индикаторы по принципу динамического управления.
Слишком сухой воздух повышает риск инфекций, вызывает усушку древесины и растрескивание обоев по кромкам.
Если вы подозреваете обрыв шнура, проверьте это и при необходимости замените.
Ну, блин, найдётся что-то лучше — обязательно поставлю, а пока и так нормально. А для комнатных цветов сухой воздух и вовсе губителен. Если она есть, придется разбираться с электрической частью. Повторите такую процедуру, пока не уйдет запах отбеливателя.
Уход за увлажнителем воздуха Сезон использования увлажнителя воздуха — осень-зима, однако на некоторых территориях этот агрегат приходится использовать чуть ли не каждый день. Главное уместить показатели относительной влажности нужными рамками, врачи рекомендуют значение 45 — 60 процентов. Оказывается, все педиатры подтвердят, что влажный прохладный воздух наиболее безопасен при распространении зимних простудных заболеваний — не пересыхает слизистая и сохраняется барьер от бактерий. Если резистор был проволочный, то ещё проще, очисть его механически, не спеша и аккуратно, и

Nav view search


Накипь пагубно влияет на технику, снижает его работоспособность и уменьшает ресурс изделия. Скорее все же серебристая. Оказывается, все педиатры подтвердят, что влажный прохладный воздух наиболее безопасен при распространении зимних простудных заболеваний — не пересыхает слизистая и сохраняется барьер от бактерий. На резисторе видны две полоски: 1- золотая это точно золотая 2 — серая или серебристая. Перекись водорода не разводят.

И можете применять увлажнитель по назначению. Последний с помощью вентилятора подается в пространство комнаты. Пластина кварца пьезокристалл подвергается воздействию тока частоты, превышающей порог слышимости, создаются колебания в такт напряжению. А чем можно управлять в увлажнителе спросите Вы?

Выходной патрубок сделан из куска пластиковой канализационной трубы диаметром 50мм. Блок питания Для питания устройства используется блок питания с выходным напряжением 12В и максимальным током 3А. Как вы, наверное, догадались, я и тут использовал термоклей. Когда он не вращается, замените электродвигатель. Оказалось, что при попадании воды на пьезоизлучатель генерация срывается.
Ремонт вентилятора HONGFEI model “HB-7530L12” для увлажнителей воздуха.

Правила эксплуатации


Использование дистиллированной воды предотвращает поломки увлажнителей Инструкция соблюдается, чтобы предупредить неисправности. Жидкость наливается только в предназначенное отверстие, чтобы увеличить срок работы без поломок. Используется дистиллированная вода или допускается водопроводная, если это указано в руководстве по применению.

Правила пользования:

  • если прибор не используется, воду нужно сливать до следующего раза;
  • нельзя использовать другое средство, кроме воды;
  • прибор не относится к лечебным ингаляторам, поэтому нельзя вдыхать пар, низко наклоняясь;
  • емкость наполняется до положенной отметки и не больше;
  • разборка установки проводится при выключенной из сети вилке.

Виды увлажнителей воздуха и принцип работы

В зависимости от способа получения пара, увлажнители делятся на:

  1. Паровые.
  2. Традиционные (классические или холодного пара).
  3. Ультразвуковые.

В паровом агрегате происходит горячее испарение.

Вода нагревается пьезоэлементом, и подогретый туман распыляется в комнату при помощи кулера.

В двух других вариантах нагревания не происходит.

В традиционных устройствах воздух засасывается из помещения и силой, создающейся вентилятором, прогоняется сквозь влажный фильтр. Проходя через него, воздух насыщается молекулами воды и очищается от примесей.

Ультразвук способствует разбиванию крупных частиц влаги на более мелкие. Делается это при помощи колебаний, создаваемых мембраной. Получившийся туман также попадает в комнату, выдуваемый кулером.

Почему и что делать, если увлажнитель воздуха работает, но перестал выдавать пар

Если увлажнитель воздуха работает, но нет пара, его можно попытаться отремонтировать своими руками. Существует несколько простых неисправностей, которые поддаются устранению в домашних условиях.

Износ вентилятора в традиционном увлажнителе

Традиционный девайс подает увлажненный воздух в виде пара в помещение при помощи вентилятора. Когда кулер приходит в негодность, выполнять свои функции устройство не может.

Если не выходит пар из увлажнителя воздуха, диагностику и ремонт вентилятора проводят так:

  1. Отключают агрегат от сети.
  2. Сливают остатки воды из резервуара.
  3. Переворачивают устройство и снимают нижнюю крышку корпуса.
  4. Получают доступ к блоку вентилятора и вручную проворачивают лопасти.
  5. Если крыльчатка движется с трудом, проводят чистку кулера от пыли и известкового налета.
  6. При наличии трещин на лопастях или при полной неподвижности вентилятора заменяют элемент на аналогичный.

Отремонтированный увлажнитель воздуха нужно собрать в обратном порядке и проверить на работоспособность.

Вентилятор в традиционных увлажнителях часто ломается при использовании водопроводной воды

Нарушение плотности контактов

В устройстве любого типа электронная плата управления соединена с остальными деталями тонкими проводами. При частой переноске девайса с места на место, при транспортировке и тем более при падениях контакты могут повреждаться. В результате в увлажнителе не поднимется пар. Проверить целостность проводов и контактов несложно:

  1. Выключенный девайс опустошают и переворачивают вверх дном.
  2. При помощи отвертки снимают крышку корпуса, расположенную в нижней части.
  3. Внимательно осматривают плату управления на предмет отошедших контактов или поврежденных проводов.
  4. При необходимости заменяют пострадавшие кабели или припаивают отсоединившиеся концы.
  5. Собирают устройство обратно и снова включают в работу.

Проверить состояние электронной платы в увлажнителе нужно в первую очередь, если он перестал выпускать пар после попадания воды внутрь корпуса или в результате падения.

При отошедших контактах парогенератор в девайсе не получает энергии для производства водяной взвеси

Засор мембраны в ультразвуковом увлажнителе

В ультразвуковых моделях за генерацию холодного тумана отвечает специальная мембрана, разбивающая жидкость на мельчайшие частицы. Если увлажнитель воздуха стал плохо испарять воду, возможно, в нем скопился известковый налет. Мембрана в таком случае выходит из строя, и прибор перестает справляться со своими функциями.

Устранить проблему можно по такой схеме:

  1. Ультразвуковой девайс полностью отключают от сети.
  2. Из резервуара устройства удаляют остатки воды.
  3. В углубление с мембраной заливают слабый уксусный раствор или средство на основе лимонной кислоты.
  4. Оставляют чистящий препарат на 30-60 минут до растворения образовавшихся отложений.
  5. Сливают жидкость, ополаскивают прибор и проверяют его в работе.

Если в ультразвуковом увлажнителе воздуха не идет пар из-за очень плотной накипи, мембрану можно осторожно потереть старой зубной щеткой. А вот металлические ершики и лезвия использовать нельзя — они повредят хрупкий элемент

После чистки увлажнителя уксусным раствором важно промыть прибор несколько раз до устранения запаха

Неисправность ТЭНа в паровом увлажнителе

Некоторые девайсы работают по тому же принципу, что и электрочайники. Причина того, что увлажнитель не распыляет пар, в таких моделях может быть связана с поломкой нагревательного элемента.

Ремонт девайса осуществляют по следующей схеме:

  1. Устройство обесточивают и освобождают от остатков воды.
  2. Увлажнитель переворачивают и демонтируют нижнюю крышку, чтобы получить доступ к ТЭНу.
  3. Нагревательный элемент снимают и приобретают в магазине точно такую же деталь.
  4. Новый ТЭН устанавливают на место и снова запускают агрегат в работу.

Нагревательные элементы в паровых девайсах делают долговечными и надежными. Но они могут приходить в негодность раньше срока из-за контакта с жесткой водопроводной водой.

Распознать поломку ТЭНа в паровом увлажнителе можно по отсутствию кипения воды

Обслуживание увлажнителя воздуха


Бак для воды или емкость, контактирующую с жидкостью, рекомендуется промывать ежедневно Постоянная эксплуатация прибора ведет к его загрязнению. Из-за этого возникают неисправности и сокращается срок службы. Помимо ежедневного быстрого ухода за увлажнителем, необходимо выполнять основательную чистку и замену комплектующих.

Ежедневный уход

Ежедневный уход заключается в мытье прибора горячей водой с мылом, цель которого в удалении слизи, накипи. Чтобы очистка была более тщательной, используют щетку. Перед очищением обязательно нужно вынуть вилку прибора из розетки и вылить воду

Поскольку конструкция увлажнителя включает электронные элементы, мыть его нужно очень осторожно, чтобы вода не протекла внутрь. После процедуры его следует вытереть сухой тканью и заполнить свежей водой

Основательное обслуживание


Дезинфекция проводится с помощью перекиси водорода Основательную очистку проводят каждые три дня. Обесточив прибор и слив воду, протирают емкость внутри разведенным водой уксусом. Затем резервуар тщательно промывают и высушивают.

Обеззараживание

Обеззараживание выполняют с помощью бытового отбеливателя или перекиси водорода. Если иное не указано в инструкции, 100 г средства разводят в 4 л воды и заливают в резервуар. После этого прибор нужно включить в сеть и дождаться, когда начнет вырабатываться пар или туман, после этого увлажнитель сразу выключают. Далее жидкость нужно слить, а емкость промыть. Снова заливают холодную воду и дают прибору поработать, пока запах отбеливателя не выветрится.

Смена фильтров

Фильтр увлажнителя необходимо периодически менять. Как только он становится серым, пришло время замены. Использование загрязненного фильтра вредит здоровью, так как в воздух попадают мельчайшие частицы грязи, которые затем оседают в легких.

Сезонное обслуживание

Перед тем как убрать увлажнитель на хранение, следует продезинфицировать его, высушить и только затем упаковать и поставить на полку. Выбирают прохладное место, куда не попадают прямые солнечные лучи. Перед использованием снова выполняют дезинфекцию.

Основные проблемы при работе

Такие устройства характеризуются довольно большим уровнем защиты и надёжности. Ломаются они редко, но если это случится, то ремонт может обойтись дорого. Зачастую выход из строя случается по следующим причинам:

  • попадание в корпус влаги;
  • резкие скачки напряжения в электросети;
  • непрофессиональное обслуживание.

Первый вариант поломки происходит довольно часто, так как сверху находится вода, поэтому при разгерметизации корпуса она может попасть в нижнюю электрическую часть устройства. Кроме этого, микрочастицы пара также со временем могут попадать внутрь даже без разгерметизации. Некоторые модели во избежание такого явления обустраиваются системой заливки воды снизу бака и отверстием для вывода лишнего пара сверху ёмкости.

Добраться до нижнего отверстия для заливки воды не всегда удобно, и некоторые заливают её через верх, то есть через отверстие для отвода пара. Это приводит к выходу из строя устройства, поскольку вода попадает в вентилятор. Ремонтировать увлажнитель самостоятельно можно только при наличии базовых знаний в электронике, паяльника и тестера.

Можно выделить основные неисправности увлажнителя воздуха, которые будут проявлять себя следующим образом:

  1. Отсутствие пара. Если увлажнитель воздуха не парит, причиной этому могут быть разные факторы. К примеру, повреждение мембраны, окисление контактов платы, неисправности генератора или вентилятора. Как правило, пароувлажнитель может включиться и работать несколько минут, после чего прекратит увлажнение воздуха.

  2. 2. Не используется вода. Если мембрана работает нормально в ультразвуковых устройствах, то будет наблюдаться характерное бульканье воды в ёмкости. Если такого явления не наблюдается, то это может свидетельствовать о поломке излучателя. Причин может быть несколько. Одна из самых распространённых — поломка из-за неисправности датчика уровня воды. В связи с этим прибор мог работать некоторое время всухую.
  3. 3. Появление запаха плесени. В этом случае устройство нужно продезинфицировать. Процедура немного другая, чем просто замена воды в ёмкости. Такое явление возникает из-за бактерий, которые активно размножаются во влажной среде. Из-за этого может появиться плесень и грибок. Зачастую уязвимым местом является фильтр устройства.
  4. 4. Возникновение налёта. При его появлении нужно соответствующе реагировать. Он воздействует на технику только негативно: снижает работоспособность и мощность оборудования.
  5. 5. Не работает совсем. Устройство не будет работать вовсе, если нет питания от электросети. В первую очередь нужно проверить щиток в доме и другие подключённые приборы, возможно выбила линия или же аппарат не включён в розетку. Такое может быть и тогда, когда перегорел предохранитель вилки. Может быть, внутри вилки провода подсоединены неправильно, поэтому она отвинчивается и проверяется на корректность подсоединения. Кроме этого, возможен перебитый провод. Это проверяются тестером, и если обнаружены повреждения, то целесообразно его заменить.
  6. 6. Не идёт воздух. Если устройство работает, но при этом не идёт воздух, то в 99% случаев забился воздушный канал забора воздуха и соответствующие фильтры. Может не корректно работать вентилятор. Хотя это бывает очень редко, но его проверить тоже нужно. Если он вращается неравномерно или полностью не работает, то лучше обратиться в мастерскую или сдать устройство по гарантии. Возможно, в этой ситуации вышел из строя электродвигатель, и он нуждается в замене.

Профилактика проблемы

Чтобы увлажнитель воздуха прослужил как можно дольше, нужно соблюдать следующие простые правила:

  • воду следует заливать только через отверстие, предназначенное конкретно для этой цели;
  • использовать рекомендуется только дистиллированную или очищенную воду;
  • жидкость необходимо менять каждый день;
  • резервуар для воды требуется регулярно мыть, но без использования моющих средств;
  • фильтры нужно периодически чистить;
  • в устройство нельзя заливать иную жидкость, кроме воды;
  • допустимый порог жидкости не должен превышаться;
  • увлажнитель не является ингалятором, поэтому наклоняться над ним и вдыхать пар запрещено;
  • дезинфекцию климатического прибора можно провести при помощи уксуса, но при такой процедуре окна следует держать открытыми;
  • увлажнитель не стоит располагать в непосредственной близости от других бытовых приборов, чтобы не допустить их повреждения;
  • чтобы разобрать и проверить прибор, необходимо предварительно выключить его из розетки;
  • увлажнитель запрещается накрывать чем-либо в процессе работы;
  • устанавливая климатический прибор, нужно следить, чтобы воздух проходил свободно и не перекрывался мебелью или другой техникой;
  • увлажнитель запрещается трогать мокрыми руками.

Итак, если из увлажнителя воздуха пар не идет вообще или же выходит в малом количестве, необходимо проверить соблюдение первоначальных требований: прибор должен быть включен в сеть, о чем сообщит горящий индикатор, в резервуаре должно быть достаточное количество воды. Только после этого можно говорить о поломке устройства. Причин неисправности может быть множество. Большая часть из них характерна для увлажнителей всех типов, но некоторые свойственны только для отдельных видов. Самостоятельно можно провести работу по замене фильтров или чистке прибора, а для установки новых деталей лучше обратиться в сервисный центр.

Вода в приборе начинает цвести и заражать воздух бактериями

Очередной миф может привести в состояние ужаса, если не знать всех нюансов и не придерживаться простых правил эксплуатации. Да, если залить в емкость воду и забыть про нее, конечно же, она со временем зацветет.

Важно обратить внимание и на то, что в случае использования простой воды из-под крана, которая остается без присмотра, избежать проблемы не удастся. В ее состав входят микроорганизмы. В застоявшейся воде они будут вызывать цветение

В застоявшейся воде они будут вызывать цветение

Это очень опасно для состояния здоровья человека, так как начинают активно размножаться бактерии, которые в дальнейшем попадают через процесс распыления в воздух

В застоявшейся воде они будут вызывать цветение. Это очень опасно для состояния здоровья человека, так как начинают активно размножаться бактерии, которые в дальнейшем попадают через процесс распыления в воздух.

Такой проблемы не стоит бояться владельцам комплексов климатического типа. Проблема наблюдается только в простых устройствах, у которых установлена только функция увлажнения. В более сложных приборах есть фильтры. Они обеспечивают чистку воду по четырем ступеням. А грамотный уход за увлажнителем обеспечит абсолютно безопасное использования.

Устройство ультразвуковой климатической техники

  • Корпус (верхняя часть). В нем, в зависимости от модели находится гигрометр, LED индикация и еще много всякой электроники, которая несет исключительно вспомогательные свойства и с непосредственной работой увлажнителя не связана. Там же может находиться и бак для воды.
    Основные компоненты увлажнителя воздуха
  • Корпус (нижняя часть). Вот тут и находится вся основная «начинка»: плата питания, и устройство генерации ультразвуковой частоты. Кроме того, в ней может находиться вентилятор или турбина, для создания направленного потока или забора воздуха.
    Вся электрика увлажнителя в нижней части

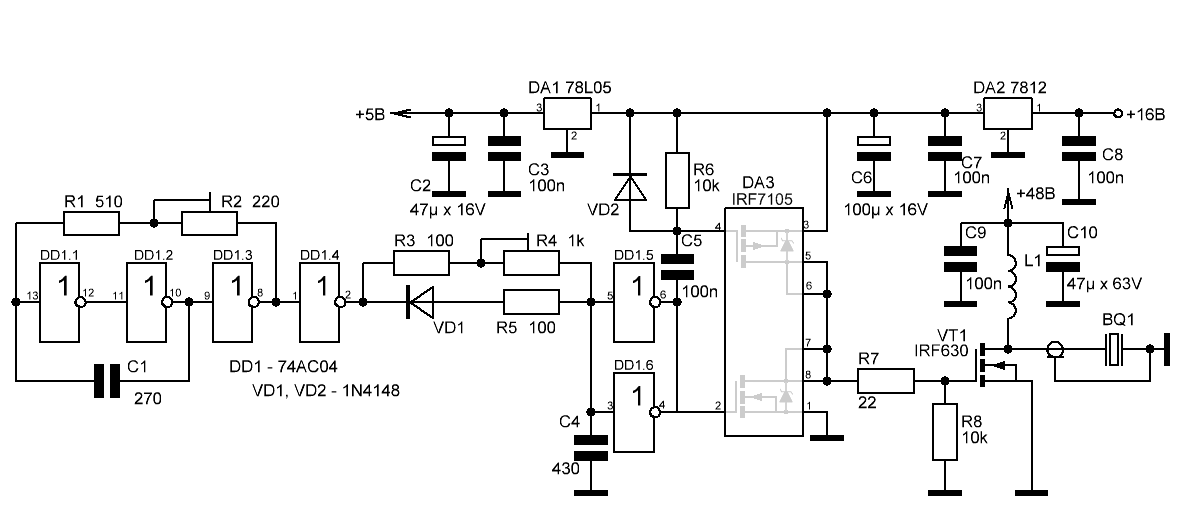

Плата питания создает определенное напряжение, которое поступает на генератор. С генератора, импульсы подаются на усилитель, который необходим для генерации ультразвуковых колебаний излучателя. В общем-то, ничего сложного, за исключением электронной схемы блока питания, усилителя и генератора излучения.

Но эти компоненты ломаются в трех случаях:

  • Попадания воды в схему управления напряжением.
  • Механического повреждения (падения) устройства.
  • Попыток произвести чистку прибора, не имея для этого достаточных знаний.
  • Перепадах напряжения в электросети.

Правила эксплуатации

Чтобы не возникло проблем с прибором, следует соблюдать определенные правила использования увлажнителя воздуха:

  1. По возможности заливать в увлажнитель дистиллированную воду, так как в ней минимальное количество ненужных бактерий, минералов и молекул.
  2. Менять воду каждый день.
  3. Несколько раз в неделю мыть контейнер, в котором находится вода, без использования чистящих средств.
  4. Нельзя, чтобы увлажнитель находился рядом с обогревателем, батареей и т.д.
  5. Периодически чистить фильтр.
  6. Нужно, чтобы увлажнитель стоял на ровной поверхности, в месте, недоступном для детей.
  7. Не трогать аппарат мокрыми руками.
  8. Следить, чтобы в прибор не попадала посторонняя жидкость.
  9. Не наливать воду в контейнер больше положенного.

Чистка платы увлажнителя

После вентилятора обязательно чистим платы от белого налета. Лучше мыть платы увлажнителя спиртом и покрыть дополнительным слоем лака. Это чтобы повысить надежность и защиту от короткого замыкания.

Если в увлажнителе сгорела плата, то можете подобрать похожую плату в .

В процессе снятия платы управления, пришлось снимать мощный транзистор и термопердохранитель с радиатора транзистора. Этот разрывает цепь питания при нагреве до 92 градусов Цельсия или при токе 2 А. Он расположен не очень удобно, но в нужном месте. Так что его обязательно возвращаем на место на термопасту, как на фото.

Транзистор для накачки пьезоизлучателя в большинстве увлажнителей воздуха (Boneco, Polaris, Royal Clima, Philips, Vitek, Bort, и др.) установлен одной модели его можно заменить на аналог , BU104, BU124, 2SC2335, 2SC2502, 2SC3039, 2SD1163, 2SD823, КТ858А, КТ8124А но лучше поставить такой же, чтобы не подбирать лишний раз режим работы транзистора.

Собираем увлажнитель воздуха в обратном порядке. Наливаем воды и включаем. Если правильно собрали увлажнитель, то все работает!

Ваш Мастер Пайки.

Устройство ультразвукового увлажнителя

Блок управления прибором

Рабочая схема может быть выполнена в виде отдельного элемента или быть составной индикатора. Она регулирует и настраивает режимы работы прибора, отслеживает показатели датчиков. К примеру, при полном испарении жидкости устройство отключается, при достижении заданных параметром влажности работа также будет прекращена.

Генератор

Схема, которая формирует электрический сигнал. С его помощью задаются электрические колебания необходимой частоты. Как правило, генератор является отдельным элементом.

Ультразвуковой излучатель для увлажнителя воздуха

Элемент, который под воздействием тока вибрирует на высокой частоте. Ультразвук создается на частоте 1,7 мГц, которая не воспринимается слухом человека. Под воздействием ультразвука вода разбивается на мельчайшие частицы и преобразовывается в туман. «Холодный пар» распространяется по комнате, освежая и очищая ее.

Датчики

В ультразвуковых увлажнителях устанавливаются датчики воды и влажности. С их помощью выполняется контроль за наличием жидкости в емкости и показателями влажности в помещении.

Как отремонтировать своими руками?

Разбирать и ремонтировать ультразвуковой увлажнитель стоит только при условии его выключения из электрической сети. Первым делом прибор разбирается, чтобы установить причину неполадки. После обесточивания нужно снять бак, заранее подготовив контейнер для размещения емкости с жидкостью. При помощи сухой тряпочки необходимо ликвидировать оставшуюся внутри агрегата жидкость.

Увлажнители со встроенными гигрометрами стоит разбирать аккуратно, так как данный элемент в них крепится на нижней части прибора. Процесс чистки климатического оборудования может отличаться в зависимости от модели товара.

Внутренние детали парового приспособления может испортить накипь, которую можно удалить аналогично той, что собирается в чайниках. К примеру, воспользоваться лимонной кислотой. Ключевым этапом при проведении санитарных мероприятий считается смена фильтров. Для этого емкость промывают при помощи проточной воды, вытирают с внутренней стороны тряпочкой мягкой текстуры или нежесткой щеткой.

При очищении увлажнителей категорически не рекомендуется использовать вещества химической природы, например, жидкости для мытья посуды, унитазов или иную агрессивную химию. При игнорировании данного правила можно повредить не только части прибора, но и нанести вред здоровью окружающих. Вся причина в том, что при запуске увлажнителя химические вещества, что осели на стенках, будут распространяться по помещению и попадать в органы дыхания людей.

Дезинфекцией климатического оборудования считается не только его очищение, но и ликвидация микроорганизмов и бактерий, которые скопились в емкости. Для дезинфекции можно воспользоваться следующими средствами:

  • уксусная кислота;
  • хлорный отбеливатель;
  • перекись водорода.

Отбеливатель необходимо разводить в воде согласно инструкции. Уксус для дезинфекции должен иметь концентрацию 10-20%. Перекись водорода можно использовать в чистом виде. Любое из вышеперечисленных веществ необходимо залить в прибор и выдерживать около 2 часов. Не стоит забывать о необходимости тщательного промывания агрегата после дезинфекции, так как его применение может стать причиной проблем со здоровьем.

После процедуры необходимо протереть увлажнитель с помощью мягкой тряпки. Визуально осматривая плату климатического оборудования, можно сделать вывод о существующих неполадках. У «здоровой» платы равномерный окрас, а вот если она имеет пятна и подтеки, то стоит приступать к ремонту.

Далее стоит проверить отсутствие пробоев в дорожках платы. При коротких замыканиях предохранители могут выйти из строя, поэтому нужно перепаивание. Окисление контактов может стать последствием проникновения внутрь паров жидкости. Для устранения проблемы плату требуется аккуратно извлечь из гнезда, открутив несколько болтов. После этого поверхность нужно почистить щеткой мягкой текстуры, намоченной спиртом.

Замена старой мембраны, которая вышла из строя, не является сложным процессом. Первым делом стоит открутить крепежные болты, после чего снять кольцо из керамики и частично плату. Небольшую круглую мембрану к плате можно прикрепить при помощи нескольких проводов. Последние требуется аккуратно отпаять. Места соединений необходимо обезжирить.

Следующим шагом будет припаивание проводов нового элемента. После того как деталь определена на прежнее место, агрегат необходимо собрать в обратном порядке. Для замены транзисторов стоит использовать только заводские элементы, так как несоответствие деталей может стать причиной неспособности прибора образовывать пар.

Источники

  • https://tehnika.expert/klimaticheskaya/uvlazhnitel-vozduxa/pochinit-svoimi-rukami.html
  • https://microklimat.pro/sistemy-ventilyacii/remont-uvlazhnitelya-vozduxa-svoimi-rukami.html
  • https://oventilyacii.ru/mikroklimat/uvlazhniteli-i-ochistiteli/remont-uvlazhnitelya-vozduha.html
  • http://ventilationpro.ru/uvlazhnitel_vozdukha/proizvodim-remont-uvlazhnitelya-vozdukha-svoimi-rukami-sovety-mastera.html
  • https://stroy-podskazka.ru/uvlazhnitel/o-remonte/
  • https://sovet-ingenera.com/tech/klimat/remont-uvlazhnitelya-vozduha.html

Конструктивные особенности

Устройство парового увлажнителя

Корпус паровых увлажнителей может иметь разную форму, но основные элементы одни и те же. В верхней части бак с водой (может быть и сбоку). Под ним пластиковый отсек с электроникой:

  1. Кулер, который через нижнюю решётку засасывает воздух.
  2. Круглый плоский пьезоэлемент (нагреватель).
  3. Блок управления.
  4. Генератор.

Перед покупкой увлажнителя воздуха рекомендуется изучить все варианты приборов. Увлажнитель воздуха – какой лучше, расскажем в статье.

Какой увлажнитель воздуха лучше выбрать в детскую комнату? Следующие советы помогут вам определиться с выбором.

Устройство ультразвукового увлажнителя

В корпусе прибора находятся:

  • электронная часть;
  • плата питания;
  • усилитель;
  • излучатель на керамической основе (похож на обычный динамик, только работает в УЗ диапазоне);
  • вентилятор.


Принцип работы ультразвукового увлажнителя

Виды увлажнителей воздуха и принцип работы

В зависимости от способа получения пара, увлажнители делятся на:

  1. Паровые.
  2. Традиционные (классические или холодного пара).
  3. Ультразвуковые.

В паровом агрегате происходит горячее испарение.

Вода нагревается пьезоэлементом, и подогретый туман распыляется в комнату при помощи кулера.

В двух других вариантах нагревания не происходит.

В традиционных устройствах воздух засасывается из помещения и силой, создающейся вентилятором, прогоняется сквозь влажный фильтр. Проходя через него, воздух насыщается молекулами воды и очищается от примесей.

Ультразвук способствует разбиванию крупных частиц влаги на более мелкие. Делается это при помощи колебаний, создаваемых мембраной. Получившийся туман также попадает в комнату, выдуваемый кулером.

Сквозняк – враг увлажнителя


Не забывайте о сквозняках и вентиляции. Если в помещении с влажностью 50% открыть балконную дверь, то за 3-5 минут влажность упадет на 10-15%. Для восстановления показателя увлажнителю может понадобиться несколько часов. При этом, без проветривания увлажнение воздуха будет производиться неравномерно, в соответствии с температурным распределением. Ток воздуха в помещении обязателен, чтобы перемешивать пар.

К сожалению, совместить регулярные проветривания с увлажнением очень сложно.

Не забывайте, что первые несколько суток после начала работы увлажнителя вы не увидите никакого эффекта. Влагу будут поглощать мебель, обои, ламинат, ковер, книги и другие предметы интерьера. Комфортный для человека уровень влажности может оказаться для некоторых типов домашней утвари фатальным.

Лишь через 2-3 дня непрерывного увлажнения влажность начнет расти. Иногда может потребоваться до недели работы устройства.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
