Сетевой фильтр для стиральной машины: для чего нужен, как прозвонить

110 Вольт и 110 Вольт корпусе стиральной машины

Прежде чем перейти к подключению к сети стиральной машины и анализу напряжений на корпусе, разберемся со 110 Вольтами. Это совсем не те вольты, которые при обычных условиях смертельно опасны. 110 вольт, полученные через делитель фильтра, не способны создать в цепи больших токов. Ток, который может отдать фильтр, ограничен величиной в несколько мА и безопасен, хотя и неприятен. Также нужно учитывать, что металлический корпус стиральной машины покрыт электроизоляционным лаком. И до тех пор, пока покрытие сухое, целое, без сколов и царапин, вы не ощутите при прикосновении эти несколько миллиампер от сетевого фильтра.

Для начала рассмотрим, какой ток может пройти через человека, при контакте с обычными 110 Вольтами. Условно сопротивление человека примем 1000 Ом и предположим, что он одной рукой контактирует с источником потенциала 110 Вольт, а другой — с трубой отопления с нулевым потенциалом.

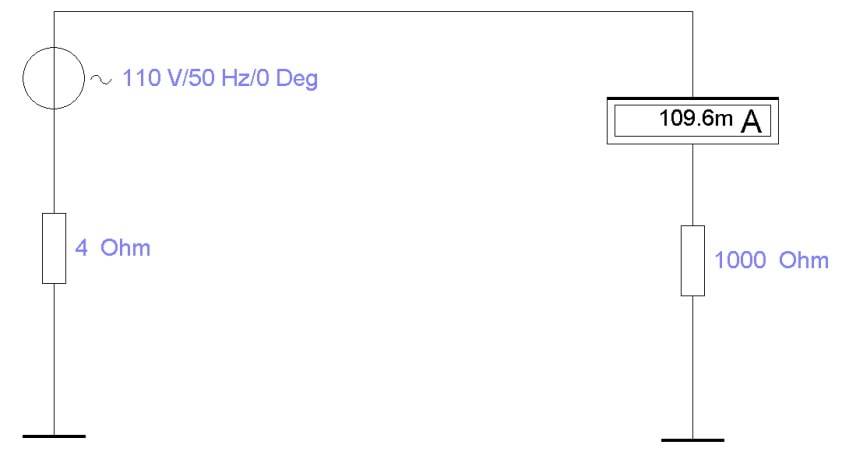

Как видно при контакте с обычными 110 Вольтами через человека пройдет ток 110 мА. Для справки:

0,6-1,5 мА вызывается зуд и легкое пощипывание кожи (пороговый, ощутимый ток);
2-3 мА – наблюдается сильное дрожание пальцев рук;
5-7 мА – фиксируются судороги и болевые ощущения в руках;
8-10 мА – резкая боль охватывает всю руку и сопровождается судорожными сокращениями мышц кисти и предплечья;
10-15 мА – судороги мышц руки становятся настолько сильными, что человек не может их преодолеть и освободиться от проводника тока (пороговый неотпускающий ток);
20-25 мА – происходят нарушения в работе легких и сердца, при длительном воздействии такого тока может произойти остановка сердца и прекращение дыхания;
более 100 мА – протекание тока в течение секунды и более через человека вызывает фибрилляцию сердца (пороговый фибрилляционный ток);
более 500 мА вызывает немедленную остановку сердца, минуя состояние фибрилляции.

Вся правда об устройстве защитного отключения

УЗО – это встроенная в корпус переноски система экстренной блокировки электричества в цепи. При возникновении перегрузки по различным причинам, срабатывает механизм размыкания и обесточивания. Прибор идеален для работы строительного инструмента, но по правилам он противопоказан для стиральной машины. Она является крупным потребителем энергии!

В идеале к машине должен прилагаться качественный кабель подходящего сечения! Пик мощности приходится на отжим, именно в этот момент неправильная проводка даёт нагрев и перегрузку.

В случае какого-либо сбоя в сети УЗО сработает и не даст технике навсегда выйти из строя. Но существует несколько причин, почему не стоит рисковать:

Иногда корпус техники пробивает ток. Если в этот момент её коснуться, то УЗО сработает с опозданием, человеку уже нужна будет скорая медицинская помощь.
Перегрузка воспламеняет слабую проводку и розетку. Защита предотвращает пожар только в половине случаев…
Резкий перепад в электрической цепи способен в доли секунды полностью выжечь фильтр и даже плату управления. УЗО может не успеть среагировать!

Да, никто не отрицает полезность автоматической защиты. Её не стоит игнорировать, именно она спасает дорогие устройства от скачков напряжения, но постоянно рассчитывать на неё и подключать мощные агрегаты опасно.

Снова мы приходим к выводу, что не стоит рисковать и полагаться на переносные розетки. Не случайно производители написали в инструкции про запрет! Нельзя игнорировать правила. Один раз вызвать опытного мастера, купить хороший кабель и качественную розетку с защитой от воды, а потом стирать вещи в полной безопасности.

Различные неисправности слива

Стиральные машины Индезит пользуются заслуженной популярностью у покупателей, потому сервисные центры давно составили перечень самых распространенных их неисправностей. Примерно в 80 % случаев из строя выходят нижеследующие детали.

Нагревательный элемент (тэн). Основная причина частых его поломок – низкое качество воды в системе. Также можно упомянуть, что Индезит комплектует свою продукцию нагревателями без дополнительной защиты.
Сетевой фильтр. Задача данной схемы заключается в том, чтобы обеспечить стабильным напряжением все компоненты стиральной машины. Сгоревший фильтр достаточно частая поломка, свойственная даже новым моделям Индезит. Симптомы – машина не включается.
Подшипники барабана. Данная проблема свойственна всем без исключения стиральным машинам. Стоимость самих подшипников невысока, но в ходе ремонта придется полностью разобрать устройство.
В машинах, выпущенных до 2012 года, слабым звеном является модуль управления. Это одна из немногих деталей, за ремонт которой не рекомендуется браться самостоятельно, можно разве что заменить плату полностью.
Двигатель стиральной машины Индезит отличается надежностью и долговечностью, чего не скажешь о датчике, который контролирует обороты ротора. Если двигатель не включается, не надо спешить покупать новый, для начала стоит протестировать датчик и проверить на пробой конденсаторы.

Конечно, перечень возможных неисправностей гораздо шире. Нередки проблемы со сливом воды, вызванные загрязненным фильтром или сгоревшей помпой, случаются повреждения механического плана.

Исправляют ситуацию действуя от простого к сложному, но сначала надо избавиться от воды, для этого производитель предусмотрел аварийный слив. Сразу после ее удаления следует выкрутить сливной фильтр и проверить его состояние.

Предлагаем ознакомиться Красим одежду в стиральной машине

Помимо фильтра стоит отсоединить и проверить сливной шланг. Часто его перегибают, что затрудняет ток воды. Также надо убедиться в отсутствии засора непосредственно в канализации.

Если все детали слива проверены, а ошибка не уходит, придется менять помпу. В стиральных машинах производства Индезит это делается достаточно просто, но не следует сразу покупать новую деталь, есть вероятность того, что на крыльчатку намотались нитки и ее заклинило. В таком случае достаточно извлечь насос, разобрать и почистить его составные части.

Перед началом диагностики технику надо отключить от сети. Для начала необходимо проверить розетку, в которую была включена стиральная машина. Для этого в неё включается любой исправный бытовой электроприбор мощностью около 2000–2500 Ватт. Если при подключении продолжает выбивать УЗО, необходимо вызвать электрика для проверки проводки в доме. Причиной такого явления могут быть расшатанные контакты.

Чаще остальных используется кнопка включения, поэтому ее контакты могут прийти в негодность быстрее остальных. Проверку кнопок на панели управления стиральной машины необходимо начинать именно с нее.

Заменить поврежденную кнопку можно своими руками. Для этого необходимо отсоединить панель управления и провода, идущие к ней

После этого осторожно извлекается неисправная кнопка и на ее место устанавливается новая

Если проверка всех остальных деталей стиральной машины показала их полную исправность, вероятно, выбивает автоматы из-за замыкания на модуле управления. Контакты на управляющей плате могут окислиться вследствие высокой влажности в помещении. Без навыков работы с электроникой довольно сложно проверить исправность этой детали и выполнить ремонт. Особенно сложен ремонт стиральных машин Самсунг и Lg, так как у машин данной марки плата управления залита компаундом.

Какие типы устройств существуют?

Подключение бывает разных видов, и способствует делению по следующим группам:

Удлинительные устройства;
Приборы внутри.

Внутренние типы ставятся самими производителями. Если такое устройство ломается, то его однозначно надо менять, ремонт становится невозможным. Разные модели машин снабжаются различными видами приспособлений.

Внешность не становится единственным источником отличий, они ещё кроются и в технических характеристиках. Они определяют, каким уровнем защиты будет обладать стиральная машинка в том или ином случае.

Важные параметры включают:

Максимальную нагрузку.
Максимум тока.
Время, за которое устройство реагирует.
Указание порога по напряжению с его перепадами.
Номинальные показатели напряжения и тока.

Фильтры вроде удлинителей так же снабжаются важными параметрами.

В зависимости от этого, выделяют следующие разновидности прибора:

профессиональная защита.
Защита продвинутого уровня.
На базовом уровне.

Фильтры-удлинители допускают применение розеток в количестве 3-8 единиц. Присутствует набор функций-дополнений вроде кнопки включение и выключения сети у каждой розетки, защита от детей, и т. д.

Включение в розетку, у которой есть заземление – способ достижения максимальной эффективности. Но фильтр обеспечит защиту, даже если подобная конструкция отсутствует. Отдельного обсуждения достоин вопрос о том, как проверить конструкцию.

Замыкание на двигателе

Если с розеткой все в порядке и другие приборы при включении в нее нормально работают, значит, причина поломки кроется в самой машинке. Следующее что надо проверить это сетевой провод. Во время эксплуатации он подвергается различным механическим нагрузкам (натяжение, перехлёсты, пережим), что приводит к его повреждению. Сетевой провод может замкнуть также вследствие продолжительного плохого контакта розетки и вилки.

Для проверки целостности шнура необходимо тестером прозвонить все три провода, из которых он состоит.

Для диагностики и замены сетевого шнура необходимо

При длительной эксплуатации стиральной машины от старости может замкнуть катушка двигателя. Так же причиной неисправности двигателя может служить попадание жидкости. Такая неисправность может возникнуть в любой момент эксплуатации стиральной машины. Для установления исправности двигателя необходимо поочередно прозвонить все контакты и корпус на предмет утечки тока.

Автомат может выбивать вследствие износа щеток двигателя. Ламели якоря мотора могут замкнуть на пришедшие в негодность щетки и выбить УЗО, автомат либо пробки. Для устранения неисправности достаточно заменить щетки.

Для замены неисправного двигателя необходимо снять заднюю стенку и открутить винты, при помощи которых он крепится к корпусу стиральной машины и отключить проводку, идущую к мотору. Для установки нового двигателя необходимо повторить выполнение действий в обратном порядке.

Если в целом двигатель исправен, но пришли в негодность щетки, их замену необходимо проводить при снятом и отключенном моторе. Демонтировать старые щетки можно, если снять контакт с проводов их клейм

Важно запомнить расположение сточенного угла щеток – новые должны быть установлены в аналогичном положении

Организуйте заземление машинки

Заземление бытовой техники – самый надежный вариант для защиты себя и своей семьи от поражения током. В случае возникновения пробоев в питающей проводке, ток просто перенаправится в заземлитель и будет совершенно безопасен для человека.

При организации защитного заземления можно столкнуться с проблемами разного рода. Нельзя использовать трубы водопровода и канализации в качестве заземляющего элемента. Правила также категорически запрещают соединять нулевой и рабочий кабели без применения устройства, оценивающего заземление. Так, если ваш дом имеет двухпроводную сеть, придется только надеяться, что подъездный электрощиток заземлен, в противном случае, обезопасить стиральную технику не получится.

Если вы владеете частным домом, выстроенным на земельном участке, контур заземления можно организовать своими силами. Однако учтите, что данные работы потребуют от вас много сил и времени, зато в итоге вы получите гарантию полной безопасности себя и членов семьи при пользовании стиралкой.

Первым делом необходимо определить место, на котором будет проведен заземляющий контур. В случае пробоя электросети напряжение пойдет на штыри заземления, поэтому вероятность присутствия там человека должна сводиться к нулю. Нахождение живого существа в месте отвода электрического тока в почву может привести к его смерти

Очень важно располагать электроотводы в непосещаемом месте. Предпочтительнее организовывать заземляющий контур за домом, не далее 1 метра от фундамента здания

После того, как место размещения выбрано, можно переходить к созданию конструкции. Алгоритм действий будет следующим:

с помощью лопаты прокопайте равносторонний треугольник (длиной каждого ребра около 1,2 метра и глубиной борозды от 0,5 до 0,7 метра);
аналогичную траншею выкопайте к крыльцу здания;
возьмите подготовленную арматуру и забейте в каждую вершину треугольника металлический стержень на 2 метра в землю, оставив только верхние концы. Они будут выполнять функцию электродов;
сложите металлические уголки, имеющие толщину от 3,5 мм, в треугольник. Углы фигуры должны касаться электродов. После того, как конструкция будет сложена воедино, приступайте к сварке верхушек;
в траншею, ведущую к крыльцу, уложите металлическую пластинку, один конец которой следует приварить к вершине получившегося треугольника;
подсоедините заземляющий провод к пластине с помощью болта;
засыпьте все траншеи почвой.

Важно обращать внимание на качество грунта участка. Если на местности преобладает песочная подушка, необходимо обязательно повысить токопроводимость почвы солевым раствором. Специальную жидкость следует залить в основание электродов

Специальную жидкость следует залить в основание электродов.

После всего вам нужно будет измерить сопротивление получившегося заземления в доме. Для этих целей лучше всего использовать специальный прибор, однако его цена слишком высока. Что делать, если возможности приобрести мультиметр нет?

Проверить работоспособность системы возможно с помощью простой лампы, потребляющей не меньше 100 Вт. Подключите её первым контактом к проводу заземления, а вторым – к фазе. Лампа, горящая ярким светом, будет свидетельствовать о правильном выполнении монтажа. Если освещение будет тусклым, значит, контакт слабоват и следует переделывать стыки конструкции. Совсем незасветившаяся лампа сигнализирует об ошибке в конструкции, здесь придется полностью пересмотреть весь заземляющий контур. Какие выводы следует сделать из данного материала?

Если ваш дом оснащен трехпроводной проводкой, а машинка пробивает на корпус, удостоверьтесь в целостности соединения заземляющей цепи. Для этого проверьте тестером величину напряжения между стиральной машиной и фазным контактом;
В случае, когда в квартире двухпроводная электросеть, постарайтесь сделать для стиралки обособленное заземление и организовать уравнивание потенциалов;
При невозможности создания отдельного заземления выровняйте потенциалы в помещении, где установлено стиральное оборудование, и включите в цепь машинки устройство защитного отключения минимум на 30 мА.

При наличии напряжения на корпусе стиральной машины необходимо принять меры по его устранению. Такая ситуация является крайне небезопасной и может привести к поражению электрическим током пользователей техники.

Это интересно: Марка и сечение кабеля для электропроводки в квартире: разбираем суть

Какие бывают

базовый – это недорогие приборы, которые применяются для мелкой бытовой техники;
продвинутые – используются для любой домашней техники;
профессиональный – используются для дорогих домашних приборов, которые чувствительны к перепадам напряжения. Покупаются для домашних кинотеатров, дорогостоящих стереосистем.

Чем выше качество фильтра, тем надежнее он работает.

Базовый

Базовые (Essential) покупаются для недорогой бытовой техники – настольных ламп, часов. Отличаются невысокой стоимостью, простотой использования. Такие приборы предназначены для подавления всплесков напряжения величиной до 960 Джоулей. Несмотря на небольшой рабочий диапазон, также надежно выполняют работу по защите домашней техники.

Продвинутый универсальный с крышками

Подходят для защиты домашнего оборудования – компьютеров, стиральных машин, телевизоров. Рассеивают 900 – 2000 Дж в зависимости от модели. Считаются универсальными с точки зрения соотношения цены и качества, поэтому используются чаще остальных видов.

Профессиональный с защитой

Профессиональный (Performance) – рассеивает свыше 2000 Дж. Используются при работе со сложной техникой, которая чувствительна к изменениям напряжения – например, дорогостоящие акустические системы, домашние кинотеатры. Цена таких устройств значительно выше.

Умный управляемый

Управляемые выделяются в отдельную категорию, из системы «умный дом». Радиоуправляемые сетевые фильтры существуют много лет, современные модификации с Bluetooth или WLAN более удобные для применения. Управлять таким устройством можно с помощью телефона или планшета даже находясь вне дома. Благодаря таким приборам можно контролировать работу домашнего оборудования, даже находясь на удалении от дома.

Внешние фильтры: описание некоторых особенностей

Удобство для покупателей состоит в том, что они могут выбрать вариант, характеристики которого идеально подходят для той или иной ситуации. Внешние фильтры имеют такие же характеристики, что и другие модели.

Советы по диагностике неисправностей

Большинство современных моделей устроены так, что фильтры просто выключаются, если в работе появляются какие-то неполадки. Запуск становится невозможным до тех пор, пока сломанную деталь не заменят.

Потому одним из первых свидетельств наличия проблемы становится то, что стиральная машинка в принципе отказалась работать. Но причина этого может крыться в появлении других неполадок, дефекты вилок и сетевых шнуров среди которых – самые безобидные.

Когда детали исправны, к фильтру переходят на следующем этапе.

Следующие проблемы становятся выражением неисправности у фильтров сети:

Поражения током от машинки.
Появление запаха изоляции, которая сгорела.
Изменение режимов без санкционирования от пользователей.

Ток по силе, напряжению и сопротивлению измеряется при помощи специального прибора, который называется мультиметром. Если он есть в доме, то при выявлении неисправностей можно воспользоваться этим приспособлением.

Первый этап – попарная прозвонка всех контактов. 680 кОм – рекомендуемый уровень сопротивления. Как прозвонить конструкцию – понять легко.
Далее отдельного измерения заслуживает сопротивление на штекере. Здесь так же стандартен уровень 680 кОМ. Хотя показатель может и немного отличаться.
У конденсаторов состояние проверить сложнее всего. У них присутствует плотная компаудная заливка. Можно лишь предпринять попытку для измерения ёмкости между различными входами. 0,47 мкФ – оптимальный уровень.

Устройство точно повреждено, если ёмкость стремится к нулю, либо выпадает значение, равное бесконечности.

Вилка ноутбука для зарядки не держится в гнезде удлинителя, как исправить?

Очень частая проблема возникает у владельцев ноутбуков, это когда зарядное устройство плохо держится в розетке, а по сути болтается в ней и в некоторых случаях даже может вываливаться от прикосновения. Что же делать, если происходит такая ситуация с зарядкой.
В основном сейчас зарядные устройства для ноутбуков выпускают раздельные, т.е. они могут состоять из нескольких частей: вилка с электрокабелем, преобразователь, штекер с электрокабелем. Именно эта вилка с кабелем, которая подаёт ток на преобразователь, и зачастую болтается в розетке. Но также есть и зарядные устройства, где вилка находится сразу на блоке преобразователя, в этом случае при вертикальном включении под тяжестью преобразователя, если вилка шатается, возможно, что зарядное выскочит из розетки и упадёт. Происходит это по нескольким причинам и ка исправить такой косяк зависит от того, какая у вас причина.

Причины, почему зарядное устройство шатается в розетке

Как уже говорилось выше, причин может быть несколько, от геометрических параметров до подгоревших контактов.

1 — Геометрические данные штыря вилки не соответствуют между собой розетки и вилки. Такая ситуация часто происходит с универсальными зарядными устройствами, так как производители стараются сделать свои приборы подходящими ко всем розеткам мира и уменьшают диаметр штыря в вилки, чтобы он мог войти в любую розетку, соответственно вилка в любом случае будет болтаться в розетке. Смотрите на фото, насколько тонкие сделаны штыри в вилке.

2 — Геометрические данные корпуса вилки не соответствуют между собой розетки и вилки. Как вы уже видели на фото выше, розетка сама по себе худая и даже, если диаметр штырей соответствуют входу в розетке, то вилка будет болтаться, вернее не сама вилка будет болтаться, а весь механизм подключения. Штекер будет сидеть плотно в усиках ответной части розетки, а болтаться будет сам штекер в розетке по отношению к корпусу. Это может быть и нормальное состояние розетки, так как при использовании евровилки с заземлением, она сама по себе центрируется в корпусе розетки и не болтается, а при использовании обычной вилки она держится только на контактах.

3 — Исходя из второй причины, если её исключить, то вилка может болтаться из-за подгоревших контактов или сломанного гнезда фиксации контактов в розетке, тогда причина не в вилке, а в самой розетке удлинителя, придётся её разбирать и устанавливать причину. Как разобрать удлинитель и где найти винты, если их нет.

Что делать, если зарядное шатается в розетке?

Если у вас не соответствуют геометрические параметры вилка-розетка, то самым быстрым и дешёвым способом будет приобрести переходник (адаптер), который со стороны входа в розетку имеет утолщение и не будет шататься в ней (смотрите фото ниже), а вот со стороны входа вилки с зарядного устройства будет обычное гнездо. Конечно при покупке лучше всего примерять вилку к адаптеру. Такой способ будет лучше всего для зарядных у которых вилка на блоке стоит.

Другой вариант, если у вас на зарядном снимается провод с вилкой, то можно купить сам провод или поменять на нём вилку, тогда вы сможете подключать зарядное только к евророзеткам.

Можно также приобрести удлинитель без заземления, там стоят обычные розетки с тонкими гнёздами, в них вилки не так сильно болтаются, но тогда придётся постоянно с собой таскать удлинитель.

Есть и народный метод, некоторые умельцы сворачивают два кусочка бумаги и вставляют их с двух сторон вилки, когда вставляют её в розетку. Но свёртки должны быть настолько плотными и подходить под размер, чтобы крепко держать вилку в гнезде.

Различные неисправности слива

Предлагаем ознакомиться Как правильно стирать в машинке-автомат: советы хозяйке

После этого осторожно извлекается неисправная кнопка и на ее место устанавливается новая

Нагревательный элемент (тэн). Основная причина частых его поломок – низкое качество воды в системе. Также можно упомянуть, что Индезит комплектует свою продукцию нагревателями без дополнительной защиты.
Сетевой фильтр. Задача данной схемы заключается в том, чтобы обеспечить стабильным напряжением все компоненты стиральной машины. Сгоревший фильтр достаточно частая поломка, свойственная даже новым моделям Индезит. Симптомы – машина не включается.
Подшипники барабана. Данная проблема свойственна всем без исключения стиральным машинам. Стоимость самих подшипников невысока, но в ходе ремонта придется полностью разобрать устройство.
В машинах, выпущенных до 2012 года, слабым звеном является модуль управления. Это одна из немногих деталей, за ремонт которой не рекомендуется браться самостоятельно, можно разве что заменить плату полностью.
Двигатель стиральной машины Индезит отличается надежностью и долговечностью, чего не скажешь о датчике, который контролирует обороты ротора. Если двигатель не включается, не надо спешить покупать новый, для начала стоит протестировать датчик и проверить на пробой конденсаторы.

Неисправности стиральной машины Индезит связанные с нарушением сливного тракта чаще всего вызваны засором трубопроводов или поломкой помпы. Симптомы подобной неисправности понятны – вместо слива грязной воды машина останавливается. Индикатор стиральной машины wisl 103 или другой ей подобной выдает сообщение об ошибке (как правило, это F11).

Предназначение сетевого фильтра

Чтобы исключить возможность поломки техники из-за скачков электричества, можно заблаговременно защитить технику.

С этой задачей прекрасно справится сетевой фильтр для стиральной машины. Он защитит от перепадов и падения напряжения в сети, заглушая импульсные и высокочастотные помехи.

Сетевой фильтр – это не только удлинитель с некоторым количеством розеток и предохранителем.

Фильтр может встраиваться в технику на этапе производства или приобретаться как дополнительная деталь защиты и подключаться к прибору через источник питания.

Встроенный сетевой фильтр

Современная стиральная техника довольно сложный прибор, но между тем чувствительный, например, к перепадам тока в сети.

Поэтому надежная защита и стабильность ей требуются в первую очередь, потому что в противном случае стиральная машина без сетевого фильтра, получив высокие или заниженные импульсы, может сгореть.

Особенно если это машинка автомат с сенсорным управлением

Берем во внимание факт чувствительности таких моделей, производитель сам в процессе производства снабжает машинку сетевым фильтром. Находится он там, где начинается электрический шнур. При поломке внутренний фильтр не ремонтируется, а подлежит замене

Заменяется деталь на оригинальную запчасть, что не всегда легко сделать

При поломке внутренний фильтр не ремонтируется, а подлежит замене. Заменяется деталь на оригинальную запчасть, что не всегда легко сделать.

Внутренние фильтры различаются по степени защиты в зависимости от производителя и модели подключаемой техники. Уровень защиты связан с:

максимальной нагрузкой и максимальным током;
проходимым порогом напряжения;
номинальным током;
временем реакции после скачка напряжения на отлючение.

Внешний сетевой фильтр

Такой прибор может уберечь технику от короткого замыкания и скачка тока, благодаря предохранителю, перекрыв поступление электричества.

Чем хорош удлинитель и как подобрать сетевой фильтр для стиральной машины?

Производители предлагают удлинители с разным количеством розеток и видами защиты:

базовый;
профессиональный;
продвинутый.

Некоторые модели усовершенствованы дополнительными приспособлениями в виде кнопки включения или отключения на каждой розетке или имеют защиту от детей.

Большое количество розеток на фильтре-удлинителе актуально при наличии нескольких приборов, стоящих рядом. Такой фильтр довольно мощный, но и более дорогостоящий.

Различие может быть в длине шнура удлинителя

На это нужно обратить внимание при покупке и заранее рассчитать необходимую длину

Максимальная нагрузка важный показатель.

Самым дорогостоящим фильтром считается тот, который может выдержать удар молнии.

Если брать профессиональную защиту, то показатель скачков энергии, поглощаемый фильтром – 2500 Дж, а у простого этот показатель равен 960 Дж.

В фильтре может находится сразу несколько предохранителей, но один из них обязательно должен быть плавким, а остальные делятся на быстродействующие и тепловые.

Защитный механизм некоторые производители наделяют светодиодным индикатором, что позволяет визуально оценить работоспособность прибора.

Чего делать нельзя, используя защиту внешним сетевым фильтром?

Прибор, работающий через фильтр не должен быть мощностью больше 3,5 кВт.
Нельзя включать удлинитель в сеть с 380 В.
Одновременное подключение подобных приборов опасно.
Обязательное условие при использовании фильтра – заземление розетки.

Внутренне устройство

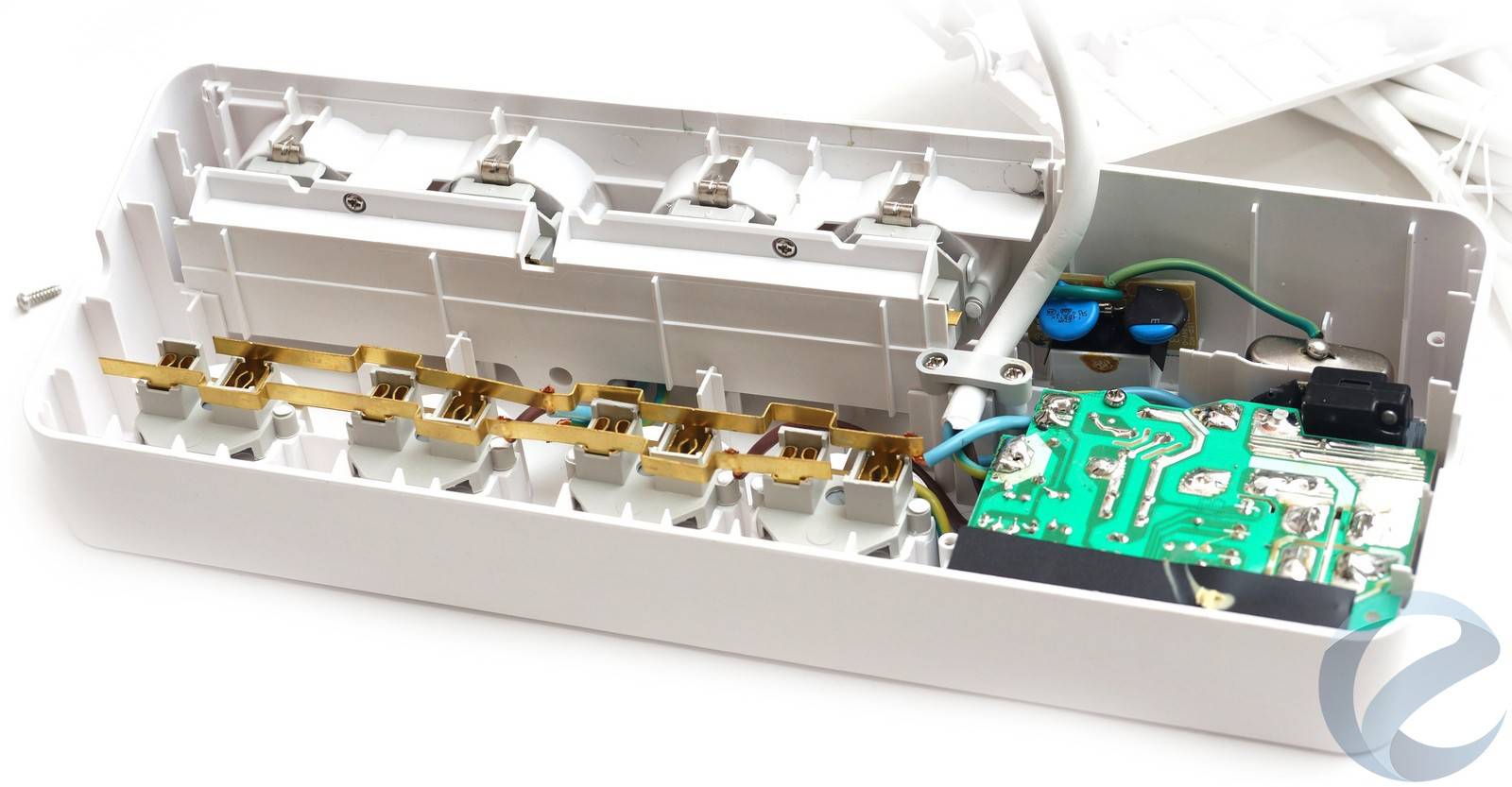

Для вскрытия корпуса понадобиться открутить восемь винтов. Половина из них выполнена с необычным шлицом под прямую отвертку. Вкрутить такой винт легко, а вот выкрутить сложно -отвертка соскакивает.

Четыре тыльных розетки размещаются на отдельной съемной панели.

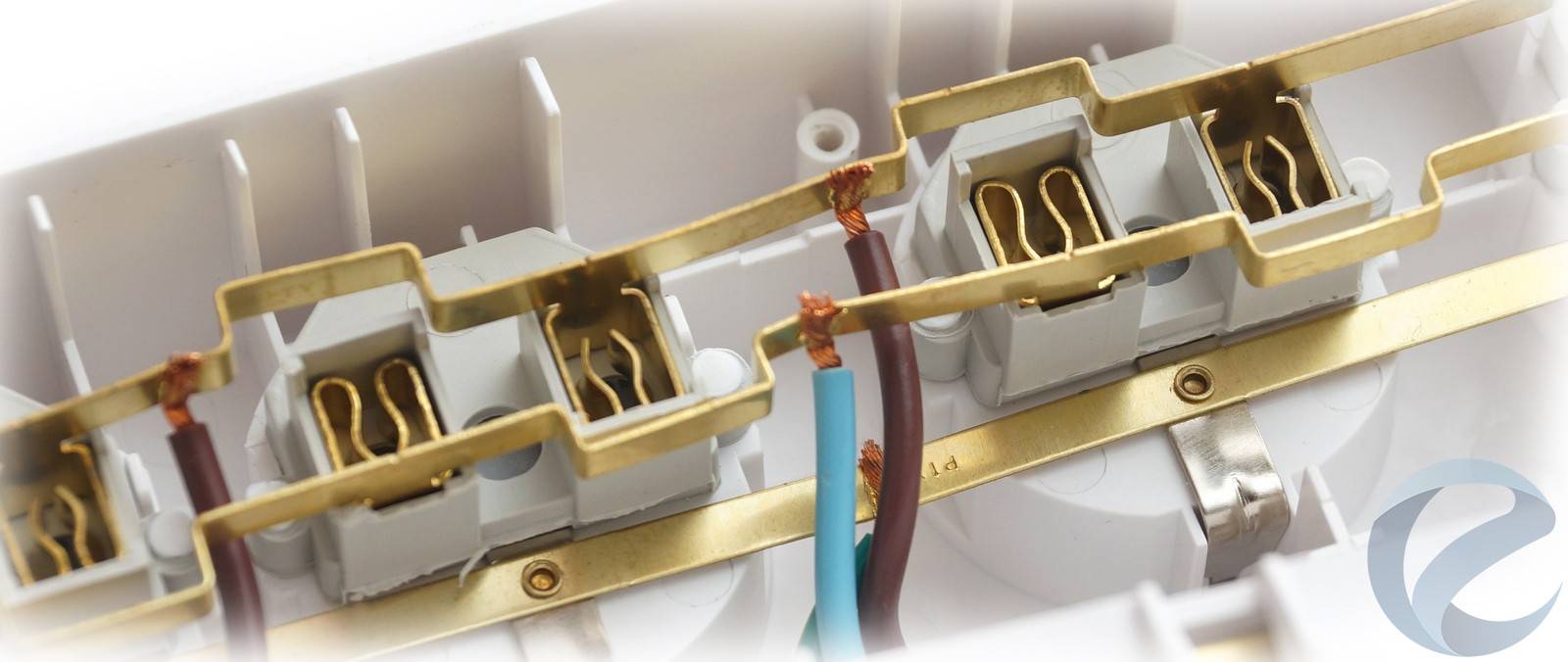

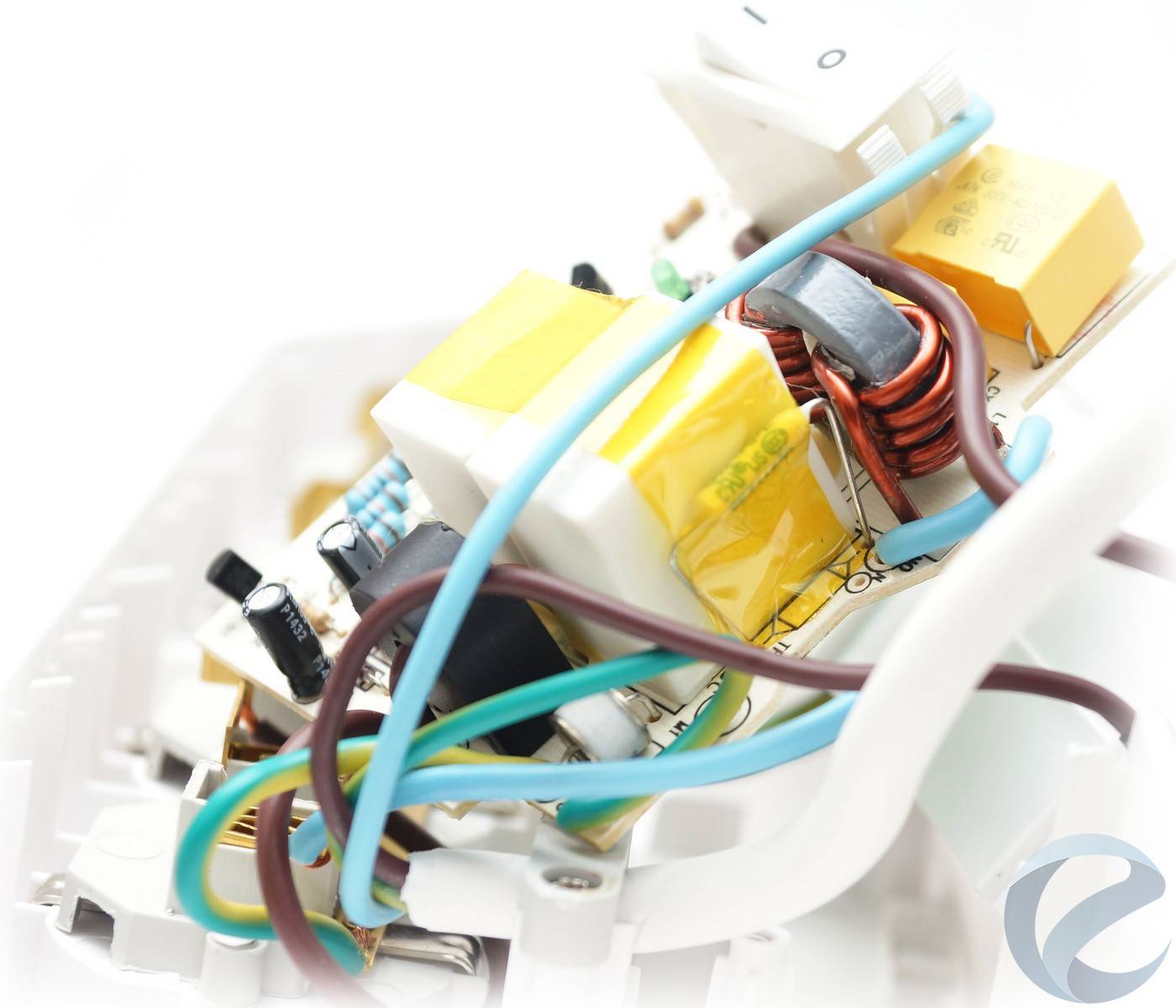

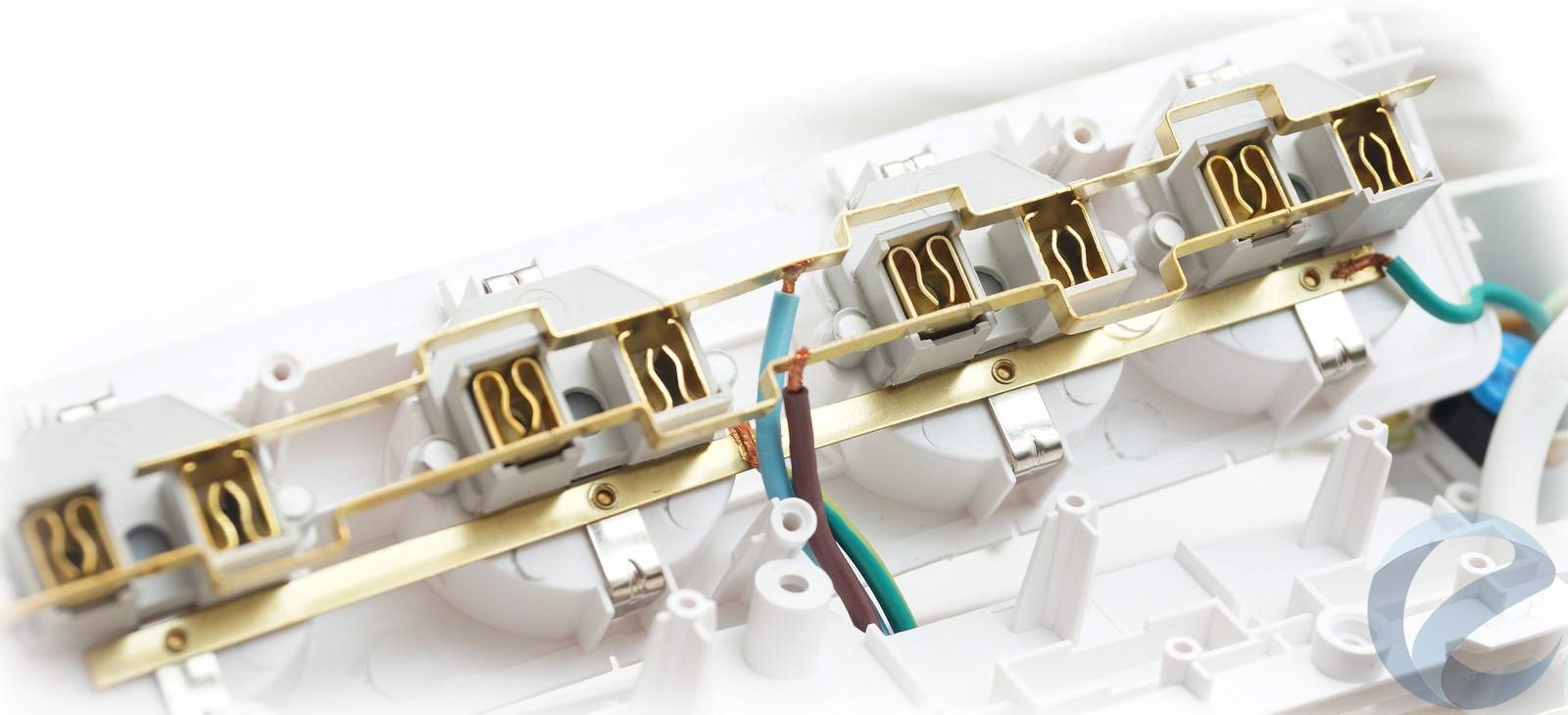

Питание к розеткам разводится при помощи шин из медного сплава. Электрические контакты сделаны качественно, пружинный контакт надежно и жестко охватывает штырь вилки. Вилка втыкается с минимальным усилием и надежно фиксируется, не болтается. Хороший контакт способен передавать большую мощность и при этом не нагреваться. Нередки случаи, когда некачественные розеткиплавятся, в данном случае это не грозит.

Провода к шинам приварены точечной сваркой, что являетсясамымнадежнымвариантом. Шина заземления крепится к контактам на клепки, чего вполне достаточно.

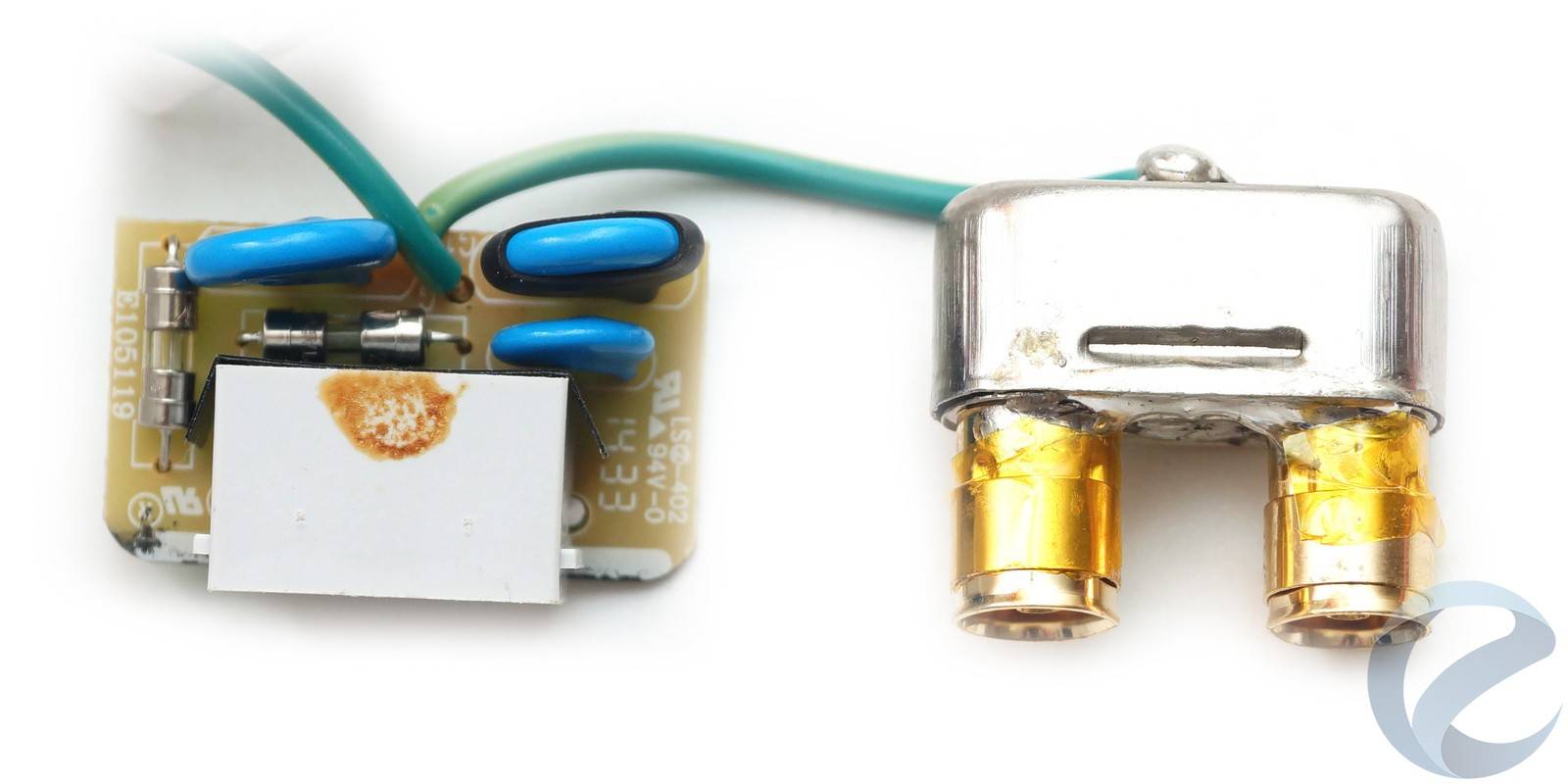

На отдельной плате собран фильтр телефонной линии. Схема достаточно простая и эффективная: три варистора 14D511K и два плавких предохранителя. Как мы понимаем, это разовая защита -сработавшие предохранители необходимо перепаивать. Корпус фильтра ТВ антенны защищен металлическим кожухом.

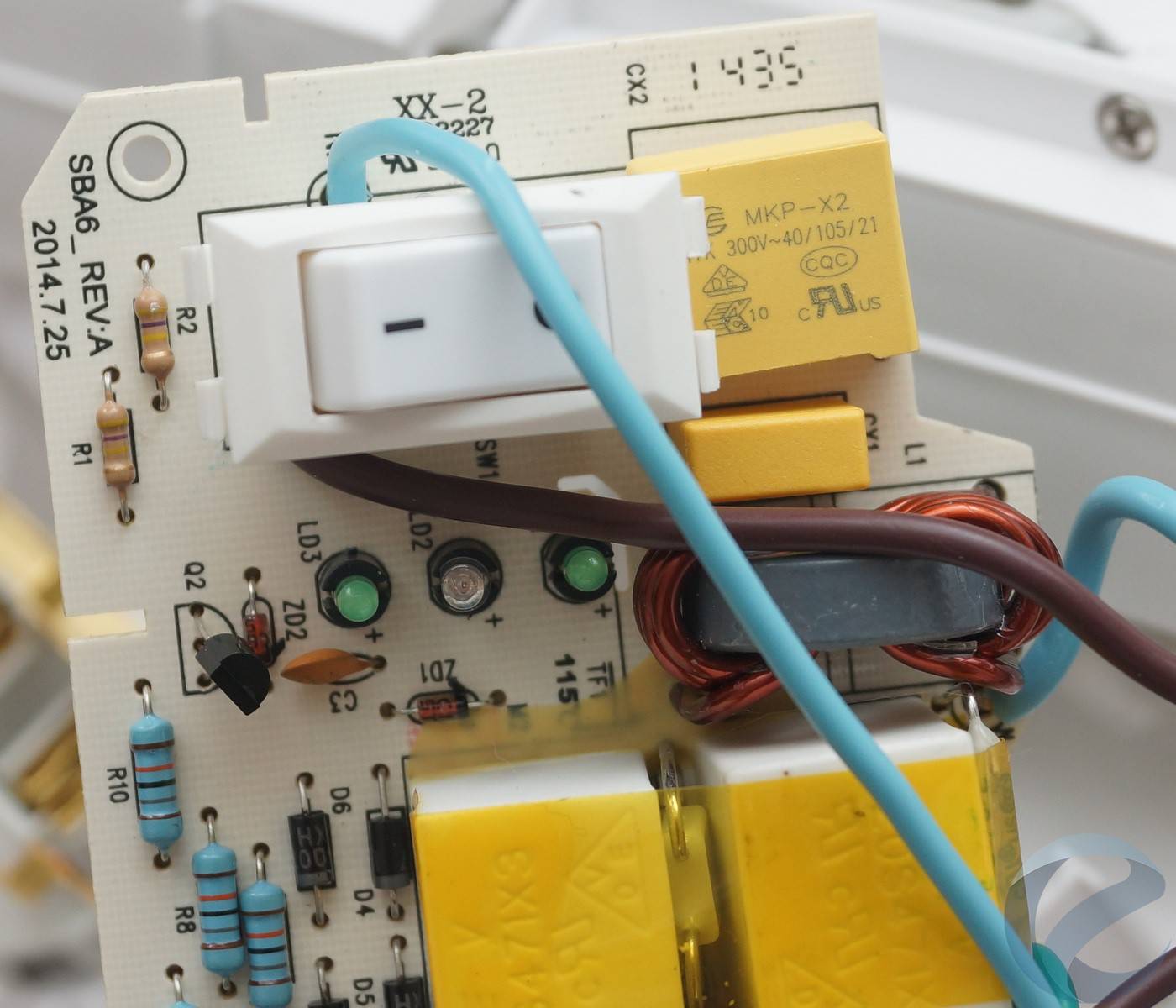

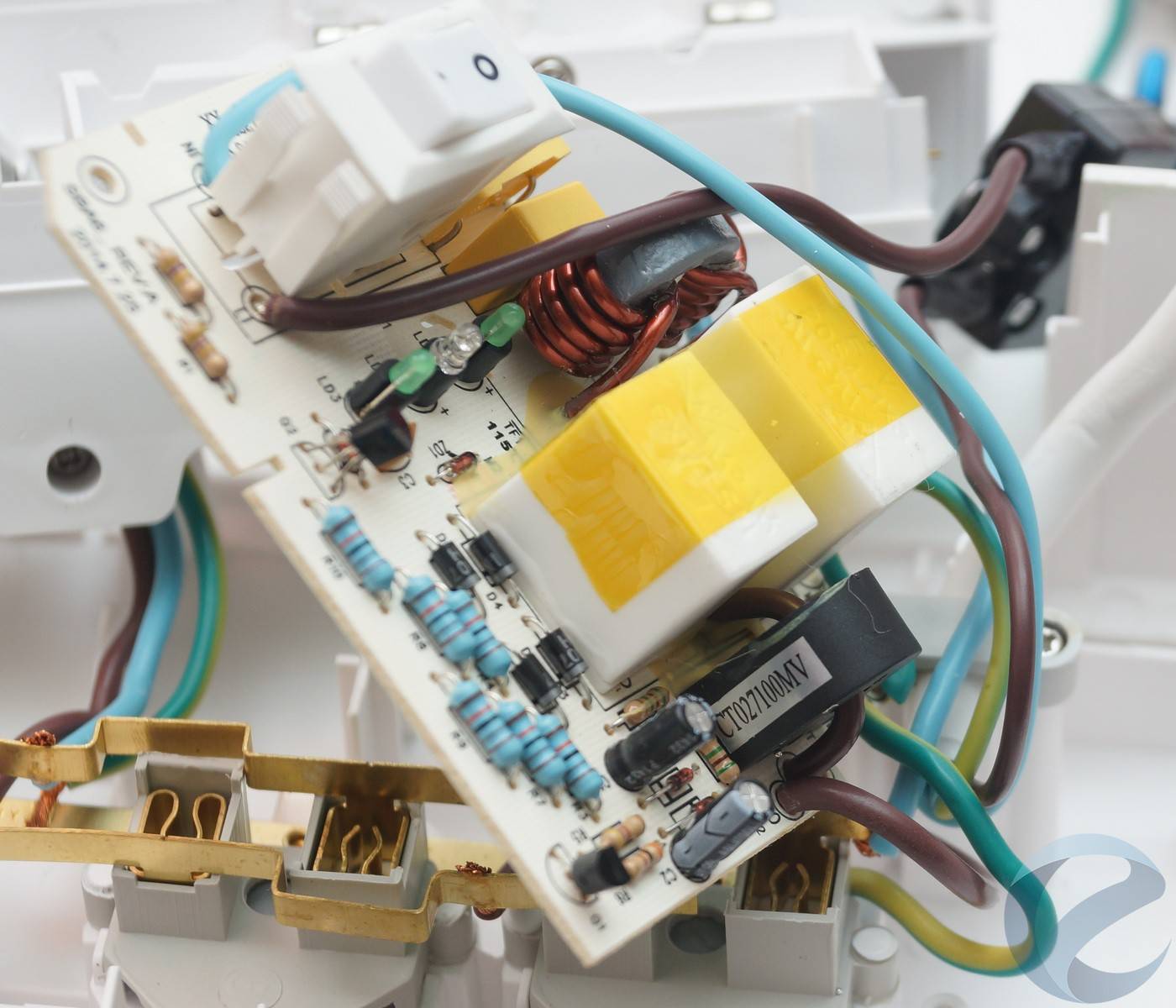

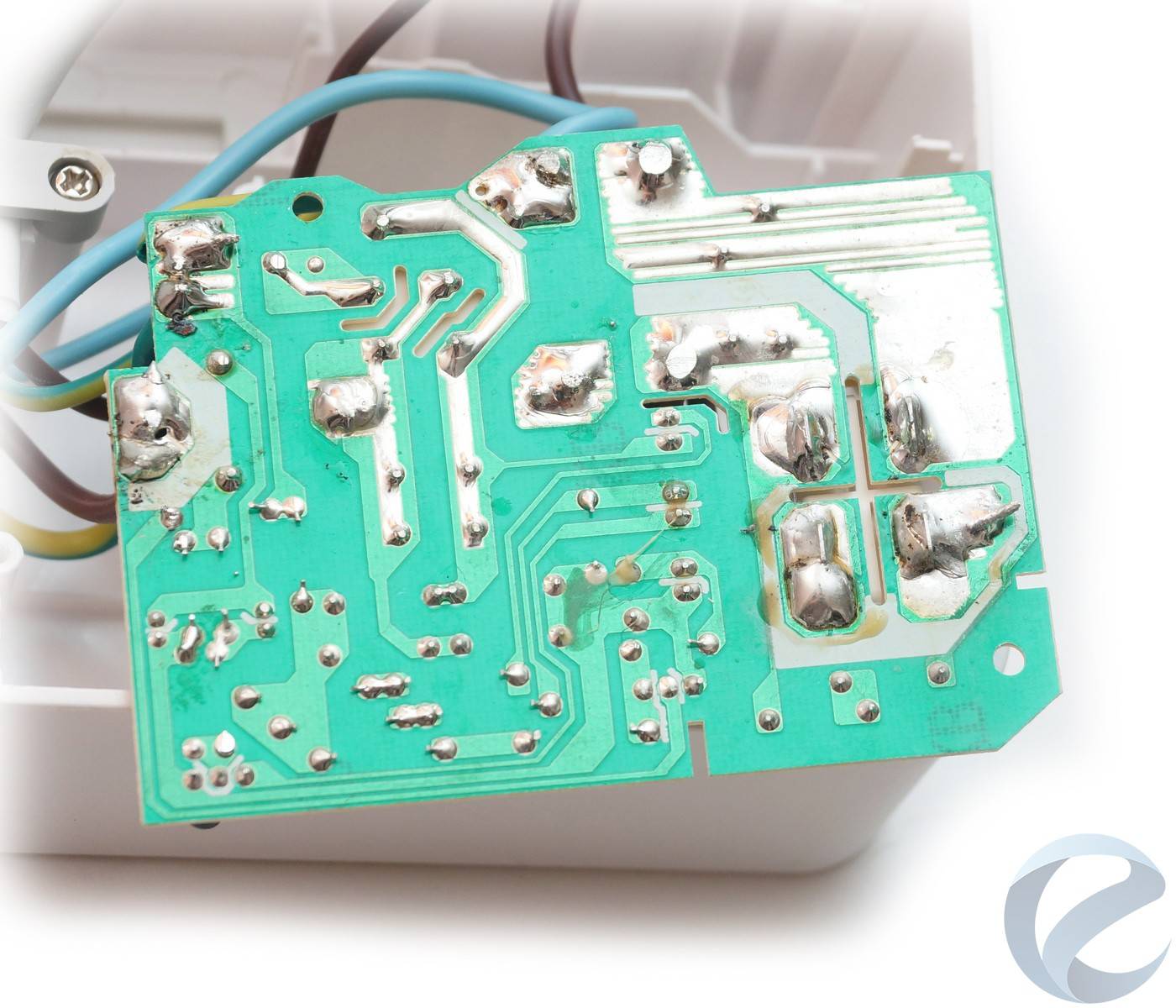

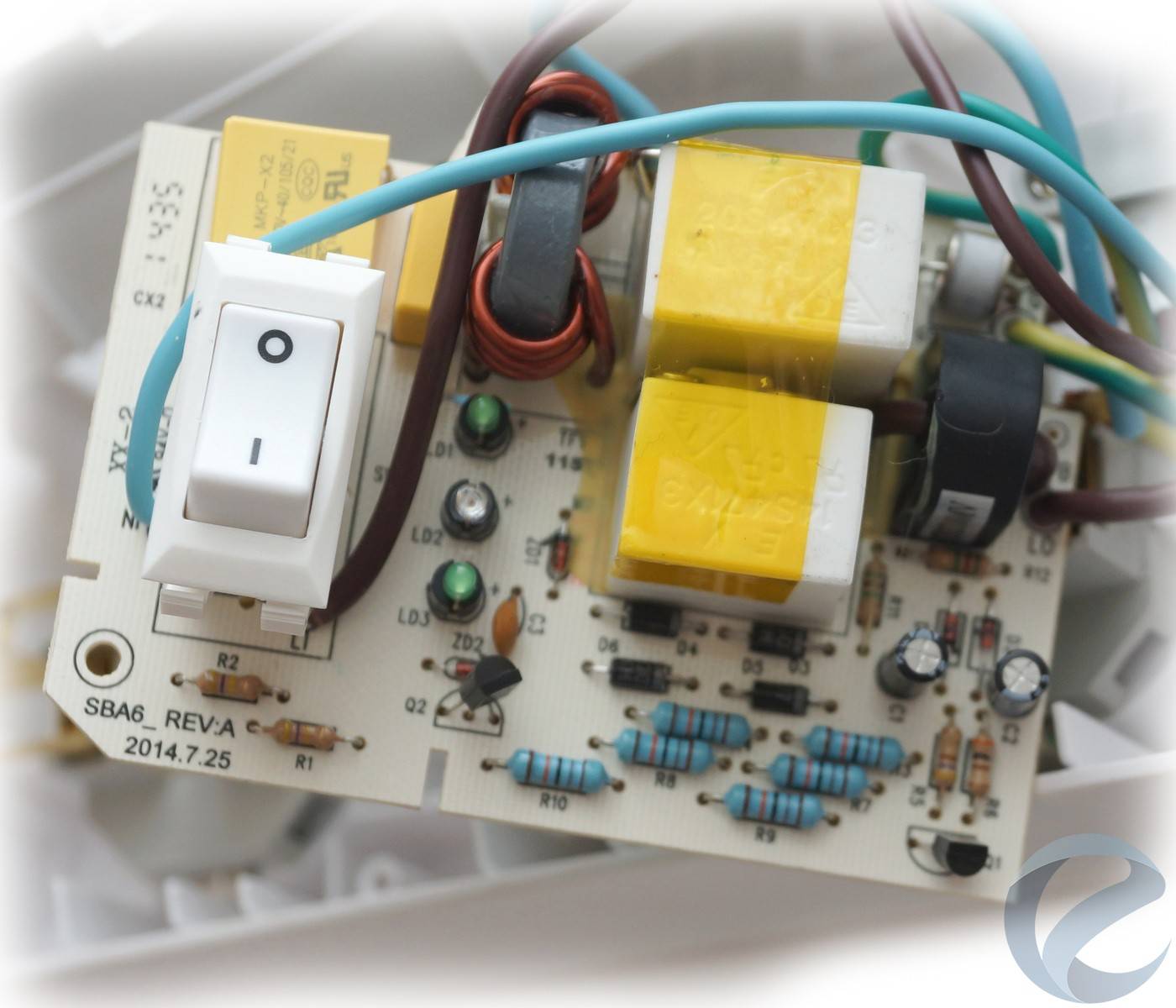

На основной плате распаян LC контур для подавления помех. Состоит он из двух Х-конденсаторов(на фото они желтого цвета)и дополнительной катушки.

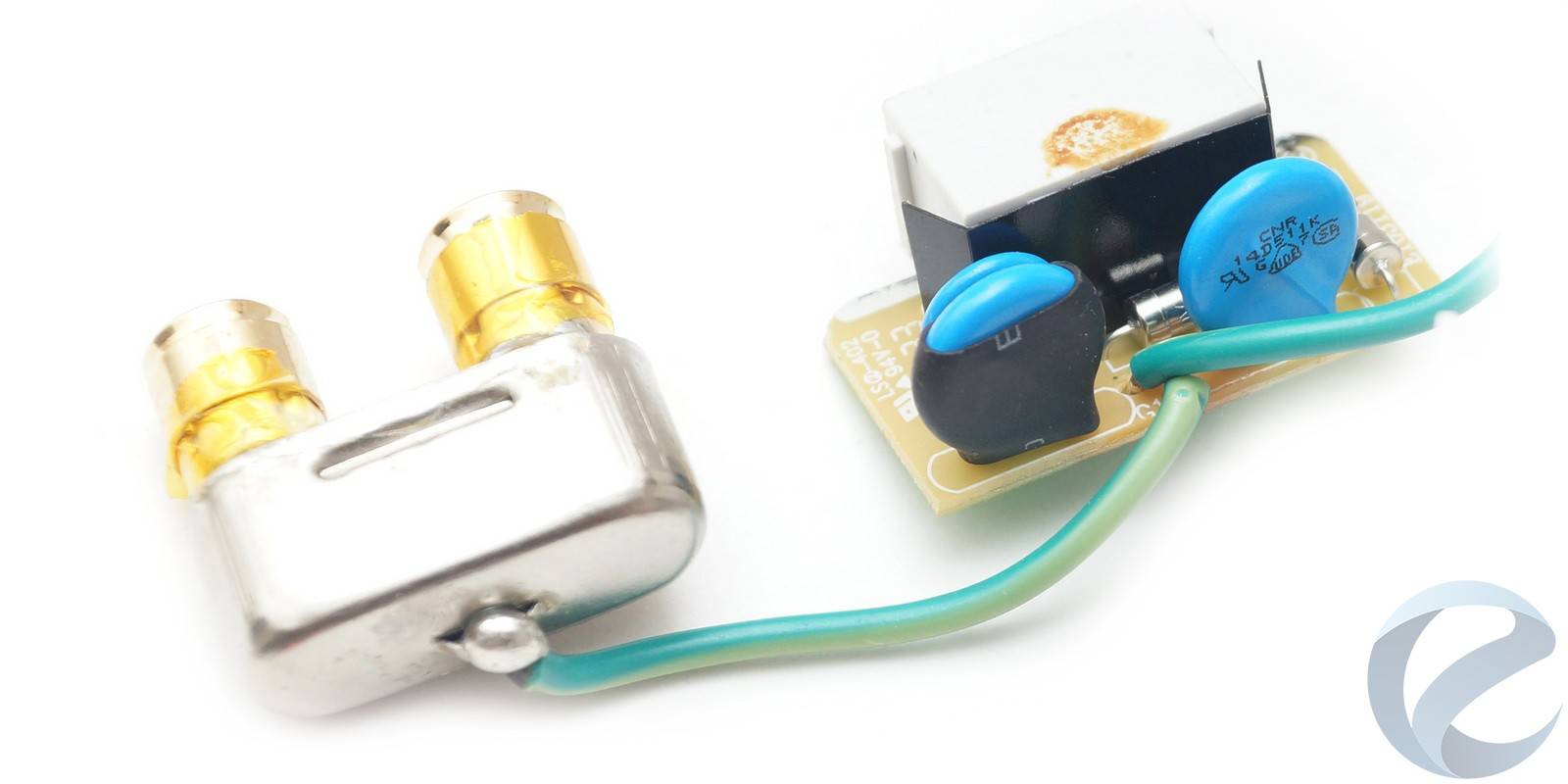

Для защиты от импульсных выбросов и перенапряжений установлены две варисторных сборки 14S471X3(на фото они белого цвета). К нимдля лучшего теплового контактаприкручены пленкой терморазмыкатели. Если не сработает автоматический предохранитель, то данные размыкатели разорвут цепь при перегреве варисторов. Дополнительно в углу платы мы видим разрядник, которыйвыполнен в виде цилиндра белого цвета. Данный разрядник многоразовый и быстродействующий, обеспечивает защиту от импульсов высокого напряжения.

Остальные элементы на плате (диоды и гасящие резисторы)нужны для функционирования световых индикаторов.

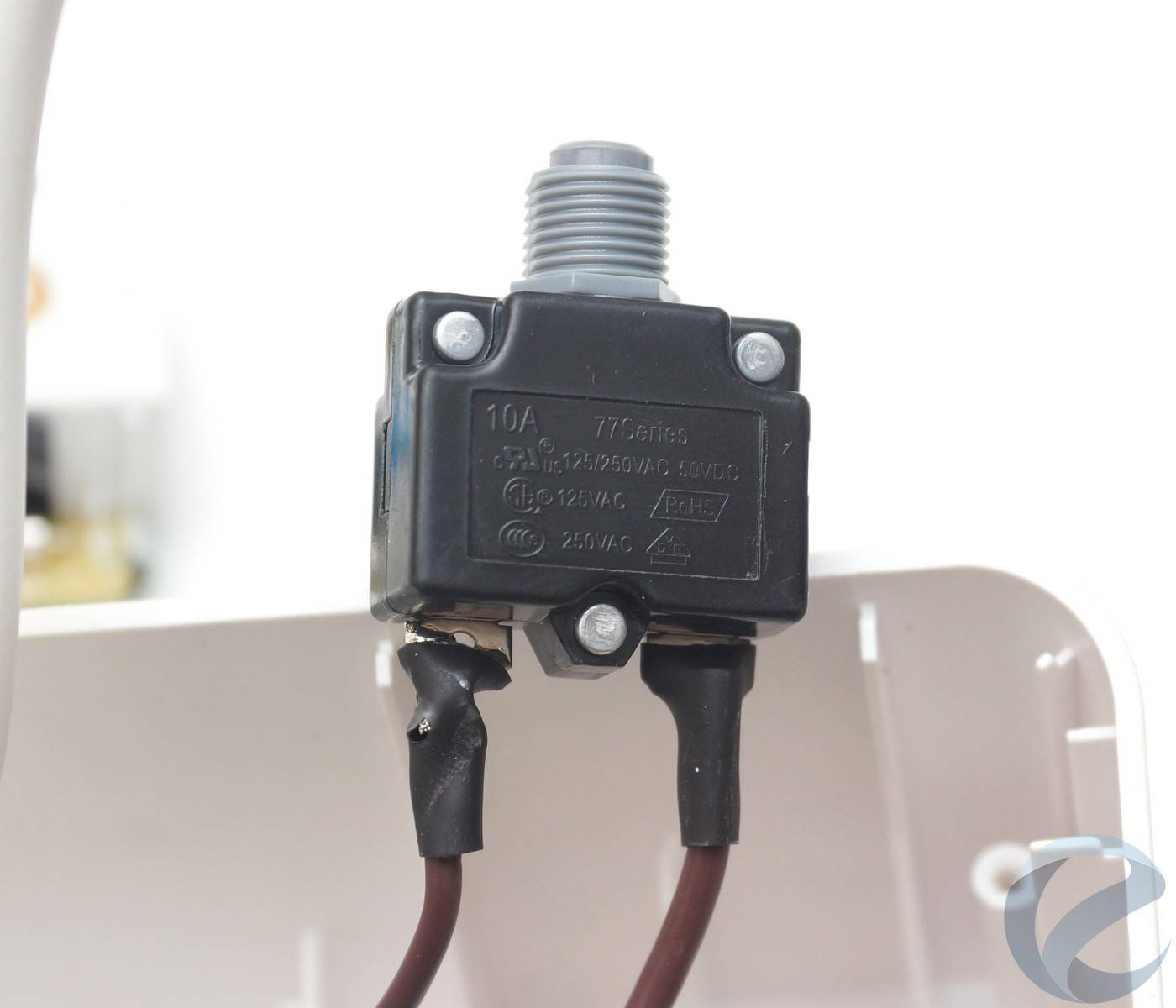

Для защиты от перегрузки по току установлен термический выключатель с кнопкой PE7710, рассчитанный на превышение тока в 10 А.

На обратной стороне платы мы видим дорожки, усиленные припоем. Пайка качественная, но имеютсяследы несмытого флюса.

Заключение

Нужно уделять как можно больше внимания вопросу защиты от машины от скачков напряжения. Ведь это позволяет по максимуму сохранить средства. Современные устройства делают так, что не придётся впадать в панику каждый раз, как только что-то начнёт выходить из строя. Можно быть уверенными в том, что устройство сохранит свою работоспособность.

Нужно лишь помнить о том, что сами сетевые фильтры со временем требуют защиты, поскольку они тоже ломаются, просто от старости. С этим тоже проблем возникнуть не должно, ведь рынок предлагает широкий ассортимент приспособлений.

Сетевой фильтр стиральной машины

110 Вольт и 110 Вольт корпусе стиральной машины

Вся правда об устройстве защитного отключения

Различные неисправности слива

Какие типы устройств существуют?

Замыкание на двигателе

Организуйте заземление машинки
