Варианты корпуса для мини дрели
Если для того, чтобы изготовить патрон для мини дрели, потребуется посетить Aliexpress или другой подобный ресурс в поисках цанги, с корпусом все гораздо проще. Для его изготовления годится хлам, который в большинстве случаев утилизируется. Рассмотрим несколько вариантов:

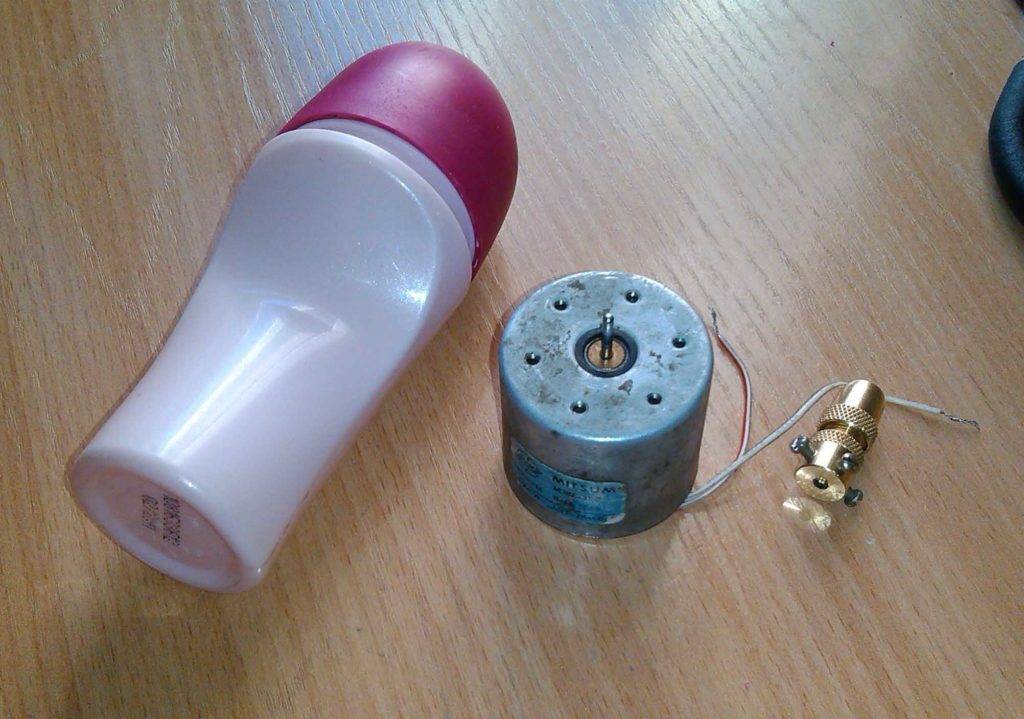

Емкость от антиперспиранта
- Электрический патрон. Вариант менее приемлемый: сделать отверстие в таком прочном пластике не получится, поэтому кнопку включение придется зафиксировать на корпусе с помощью клея. В качестве задней крышки можно использовать емкость от мыльных пузырей.
- Трубка подходящего размера. Подойдет любой материал – металл, пластик или резина. Не столь эстетичный вариант, как вышеперечисленные. Учитывайте, что при креплении моторчика к корпусу не должно быть зазоров, иначе возможно биения сверла в процессе работы. Для дополнительной фиксации можно использовать холодную сварку или суперклей.
Сферы применения
У каждого человека в доме должна быть электродрель. Мини-электродрель много места не займёт. Хорошо, когда она есть под рукой. Нужна она довольно часто.
Для выполнения разной работы используются разные насадки. Одного взгляда на фото мини-дрели достаточно, чтобы понять – это инструмент, с помощью которого можно закрутить шуруп в труднодоступном месте, притом сделать это так, что и вблизи его не будет видно.
Часто во время внутренней отделки помещения приходится тратить больше времени на оформление стыков, углов, фиксацию всевозможных петель и планок, красивых декоративных деталей с множеством мелких элементов. Они нужны под потолком, в пазах, возле пола.
Главное, чтобы диаметр подходил. Самый тонкий шуруп можно будет закрутить. Дверные петли платяного шкафа старого образца удастся отремонтировать, прикрутить новые.
Ещё с помощью мини-дрели можно обрабатывать поверхность с небольшой площадью. Интересная это задача – изготовить пуговицы своими руками, например. Об этом когда-то люди, столкнувшись с автоматизацией, стандартизацией, массовым производством впервые, лишь мечтали.
Можно с её помощью отреставрировать журнальный столик и сделать это быстро, аккуратно. Самые разные идеи легко реализовать на практике.
Вещь это нужная, полезная, одним словом, позволяет экономить время, силы, не тратить их впустую на решение сверхзадач. Как умудрялись первобытные люди просверливать тонкие и аккуратные отверстия в камне? Никто не знает. Лучше купить мини дрель с насадками, просто сделать это, доверить поиск ответа на столь непростой вопрос археологам, историкам.
Характеристики мини-дрели зависят от фирмы-производителя, модели. Конфигурация постоянно совершенствуется, усложняется. Как выбрать мини-дрель с оптимальными параметрами?
Сверлильный станок своими руками на основе электродрели
Для изготовления такого приспособления понадобится:
- пара б/у автомобильных амортизаторов;
- электродрель с силовой ручкой;
- две корпусных подшипника;
- цепь и звездочка;
- профильная прямоугольная труба;
- рукоятка подачи шпинделя;
- стальной лист, пластины и уголок;
- шпилька, болты, шайбы и гайки;
- пружина.
Изготовим вертикальную стойку. По разметке к широкой стороне профильной трубы привариваем отрезок цепи.
Изготовим передвижную каретку. Используя корпуса подшипников, размечаем и сверлим в стальной пластине отверстия для их крепления метизами.
На шпильку, просунутую через подшипник, наворачиваем гайку, надеваем звездочку и закрепляем второй гайкой.
Другую пластину размечаем под установку и приварку по ее центру профильной трубы.
Очищаем старые амортизаторы, и просверлив днища, сливаем масло, и сбиваем крышки. Обмотав алюминиевой фольгой зеркала штоков и резьбу, помещаем их в дробеструйную камеру для полной очистки. В конце удаляем рычаги.
Укладываем амортизаторы верхней частью в уголки на уровне скошенных полок и привариваем.
Фиксируем амортизаторы параллельно на стальной пластине за уголки с помощью сварки.
К торцам штоков с нанесенной краской прикладываем отрезок профильной трубы и по отметкам сверлим два отверстия.
Укладываем ее плашмя и в центре ставим ножками наружу П-образную скобу, и привариваем.
У куска профильной трубы длиной, равной ширине большей стороны, удаляем противоположную грань. В центре квадратного основания сверлим отверстие.
Кусок круглой трубы разрезаем по образующей и привариваем по краям разреза ушки с двумя отверстиями. Получился, своего рода, хомут.
В деталь из профильной трубы изнутри вставляем болт и привариваем за головку. Закрепляем метиз в тиски, вдоль ножек ставим хомут ушками вверх и соединяем их сваркой.
Заводим П-образную скобу на профильной трубе между амортизаторами, тогда штоки войдут в ее отверстия. Накручиваем на резьбу штоков гайки и затягиваем их.
На фото: хомут для крепления дрели
Переворачиваем амортизаторы и на ножку скобы укладываем узел из подшипниковых корпусов, шпильки и звездочки. Привариваем пластину узла к скобе.
Укладываем на узел, тогда звездочка войдет в зацепление с цепью, и привариваем амортизаторы к пластинам.
Изготовим основание для станка.
К основанию станка, болтами крепим вертикальную стойку.
На шпильку надеваем рукоятку подачи шпинделя и закрепляем гайкой. Для удобства, на рукоятки накручиваем пластиковые шарики.
Хомутом крепим дрель.
Сверлильный станок готов к работе, чтобы было удобно использовать заготовки при сверлении, на основании станка, установим тиски.
Мини дрель своими руками

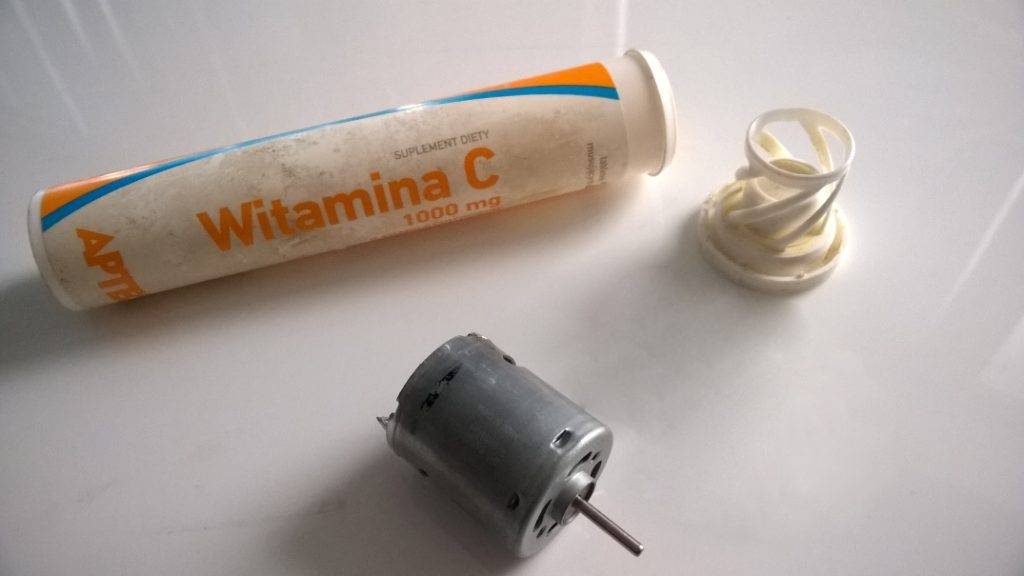

Основой самодельной мини дрели послужит двигатель от старого фена, а в качестве корпуса будет использоваться упаковка (пластиковая туба) от витаминов.

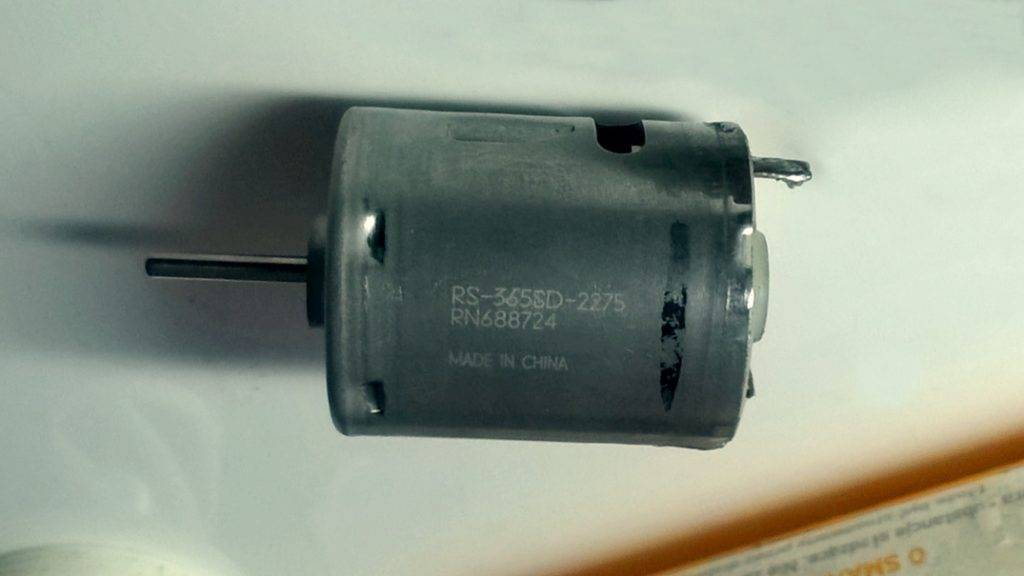

Немного о двигателе. Использовать двигатель от магнитофонов, как рекомендуют некоторые народные умельцы крайне нежелательно. Он имеет явно недостаточную мощность для комфортной работы мини дрели. На используемый нами двигатель от Mabuchi Motor RS-365SD-2275 точный даташит найти не удалось (видимо снят с производства), но на некоторых форумах нашлась инфа о том, что он работает при напряжении 6-20 В (стартует от 3 В), а число максимальных оборотов составляет по разным источникам составляет 12000-18000 об/мин. Таким двигателем при желании можно будет не только сверлить пластик и текстолит, но и шлифовать или резать тонкий металл.

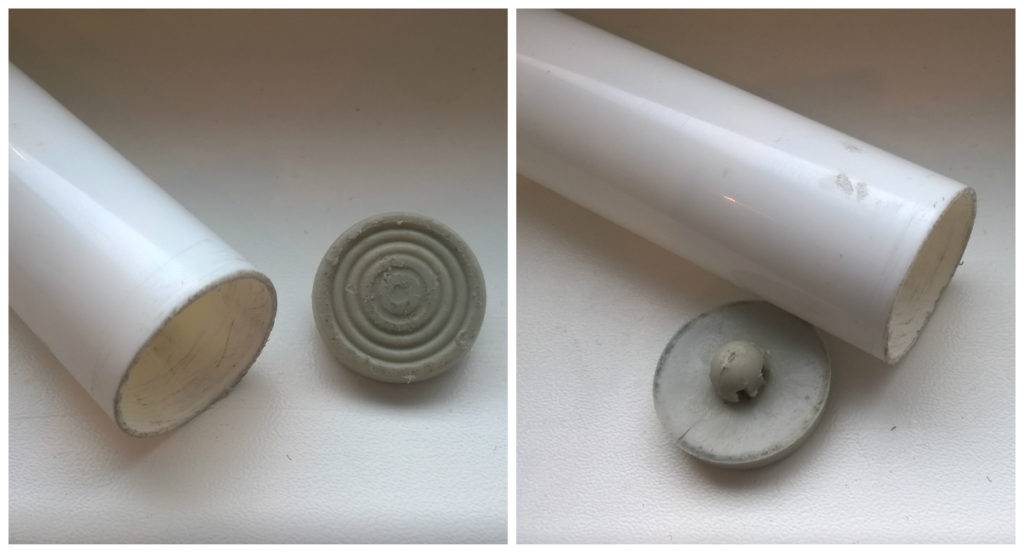

Приступим к подготовке корпуса. Срезаем дно нашей тубы и подготавливаем для отверстия резиновую заглушку (идеально подходит ножка от старого системника). Далее в этой заглушке мы сделаем отверстие для разъема питания и переключатель реверса.

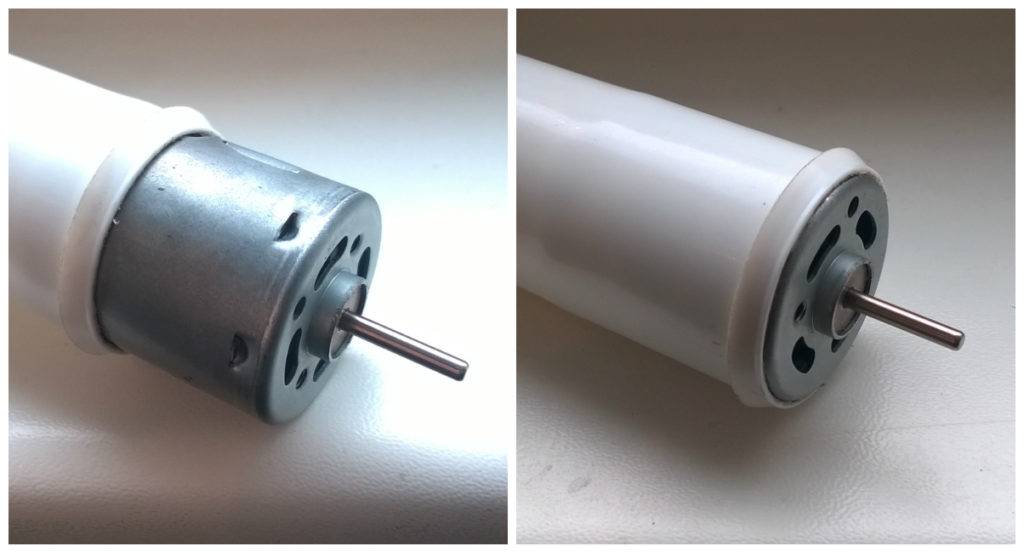

С обратной стороны запрессовываем наш двигатель. Посадка происходит очень плотно и надежно, дополнительно фиксировать двигатель в корпусе нет никакой необходимости.

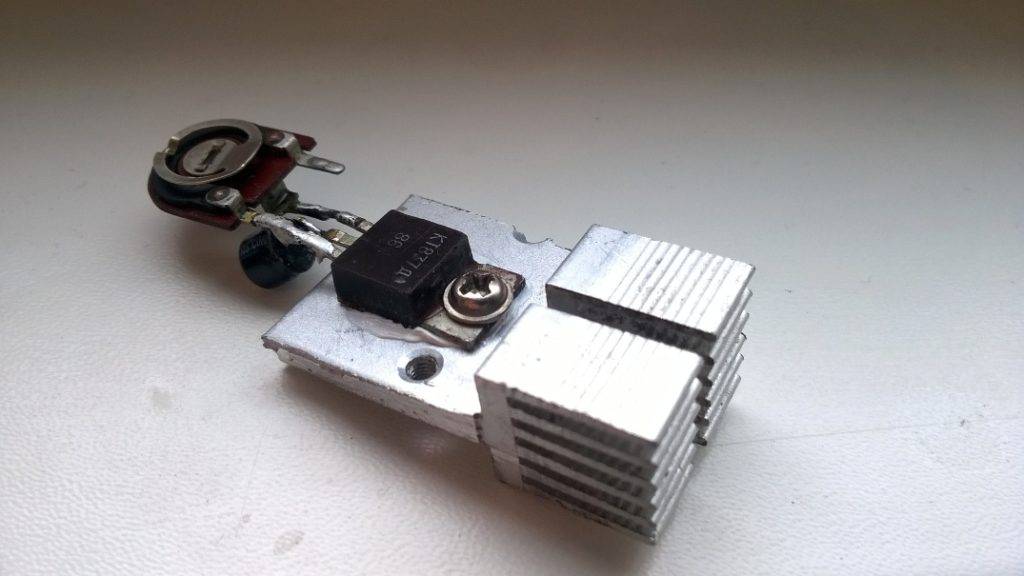

В качестве схемы регулятора оборотов мини дрели можно использовать массу вариантов. Мы взяли простейшую схему на одном транзисторе.
Она имеет массу недостатков, но ее единственный плюс в том, что она проста, работает без предварительных танцев с бубном и с легкостью помещается в нашем небольшом корпусе. Схему можно собрать навесным монтажом, а транзистор обязательно нужно установить на хороший радиатор. Транзистор лучше взять посерьезней, например КТ837, а еще лучше КТ825 (или другой не менее мощный аналог).
При работе двигателя, с его тыльной стороны, создается небольшой поток воздуха. Благодаря этому сзади двигателя можно расположить радиатор с транзистором, это улучшит его температурный режим.
Немного о реверсе. Нужен ли реверс на мини дрели? Несомненно, эта функция будет полезной, но не является главной, а при желании можно обойтись и без нее. Для реализации реверса применена простенькая схема на одном шестиконтактном переключателе.

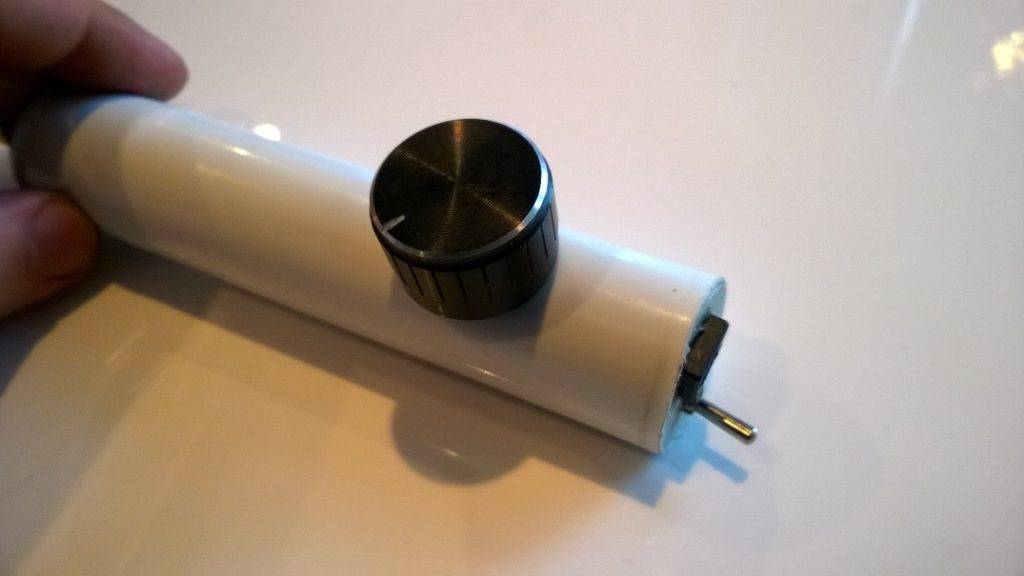

Крепим переменный резистор регулятора оборотов, устанавливаем резиновую заглушку с разъемом питания и переключателем реверса.

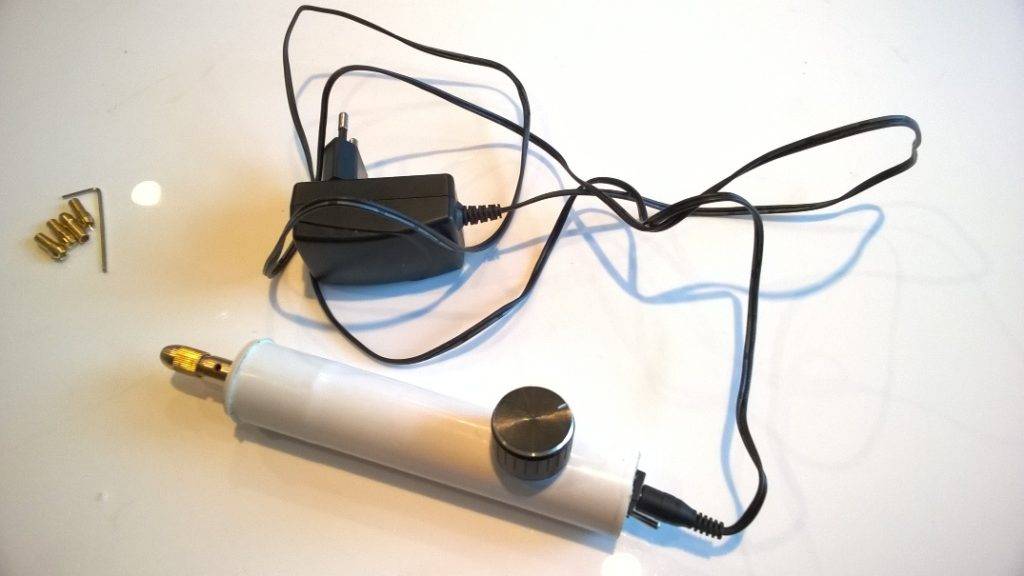

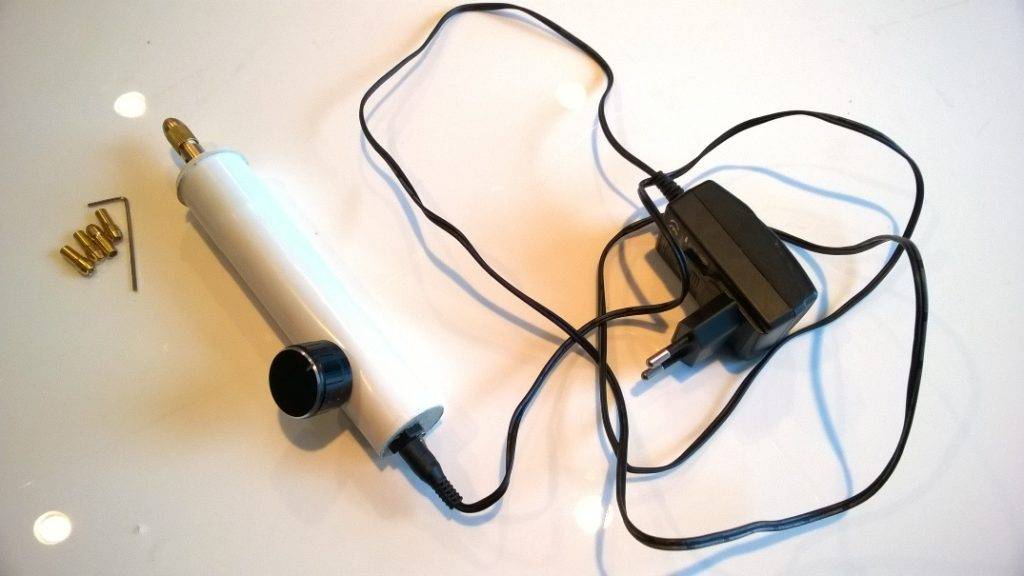

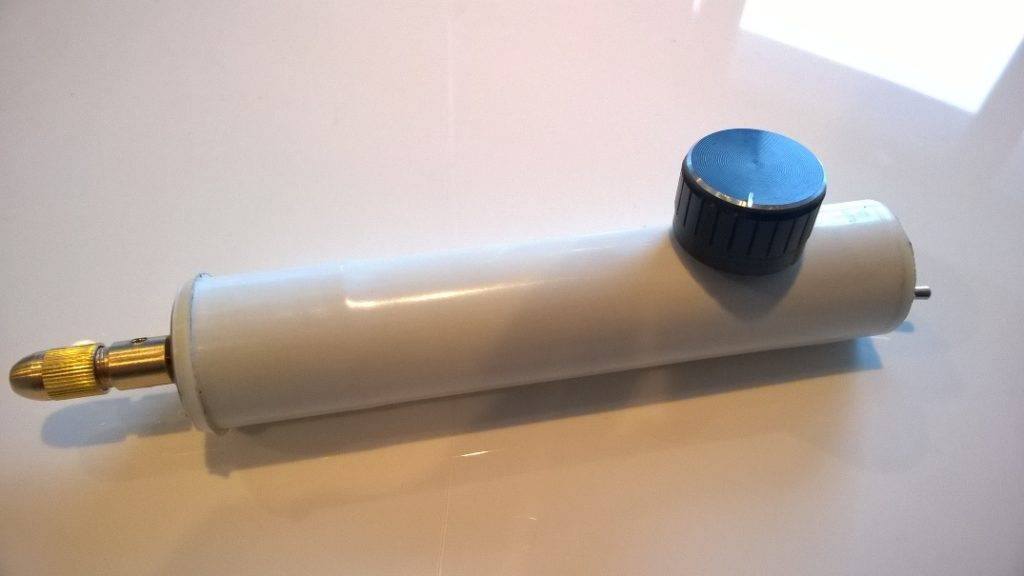

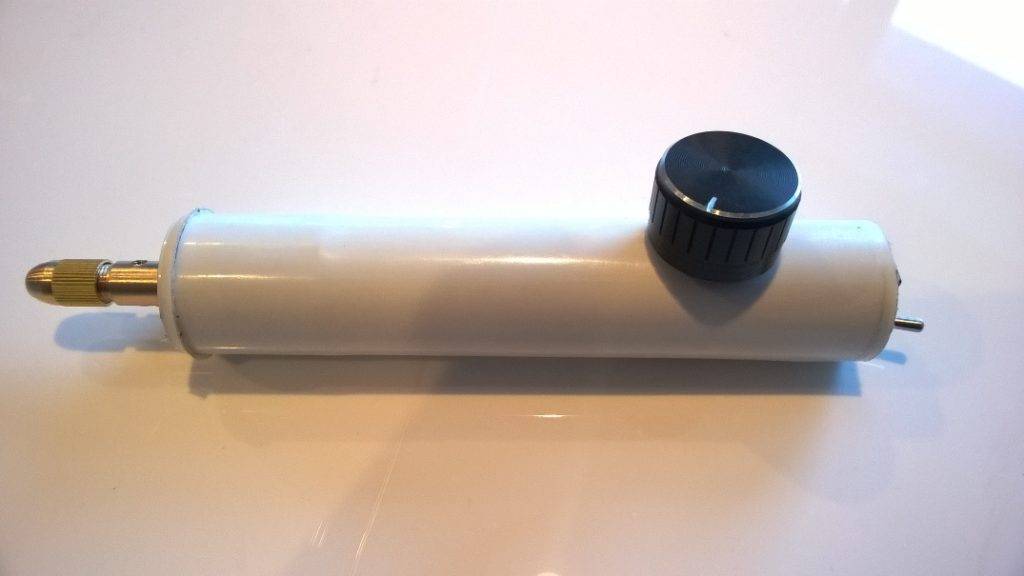

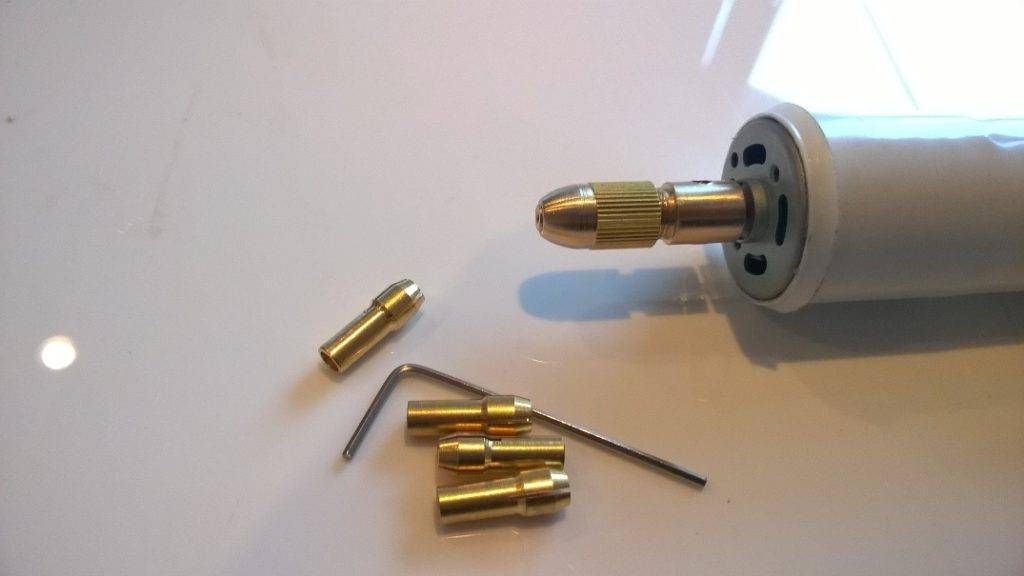

Осталось установить цанговый патрон и мини дрель своими руками готова.

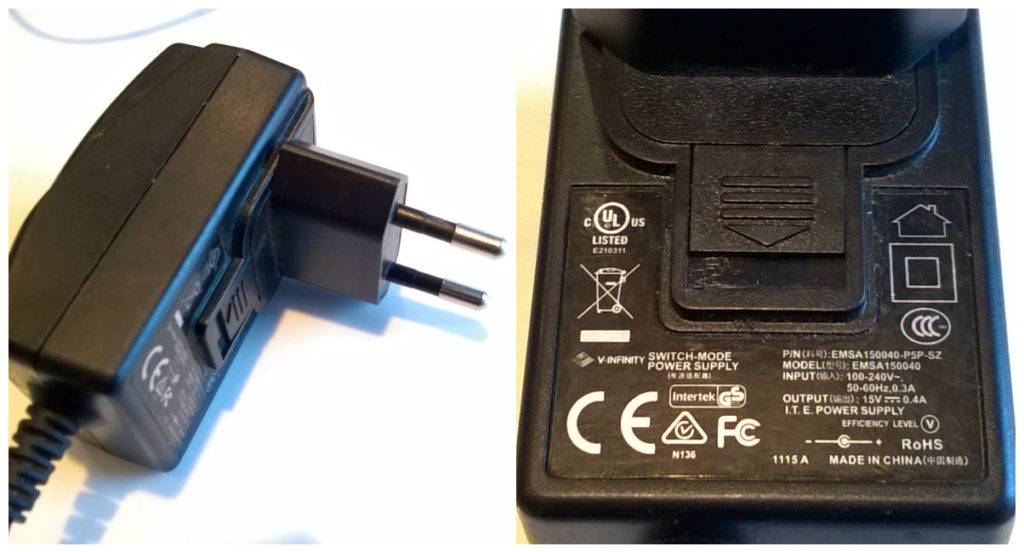

Для питания такой самодельной мини дрели можно брать блок питания с напряжением 15-18 В и током в пару ампер.
На первое время и для тестов был подобран блок 15 В; 0,4 А.
Мини дрель с таким блоком питания работает, но мощности блока при большой нагрузке немного не хватает. Возможно, в дальнейшем она будет запитываться от небольшого блока питания ноутбука.
Ну и финальная видео-демонстрация работы самодельной мини дрели.
comments powered by HyperComments
Дрель из электрического патрона
Первый вариант изготовления такого нужного в домашнем хозяйстве инструмента, как дрель, основывается на использовании электрического патрона, который, безусловно, найдётся у каждого в доме. Если его нет, то, потратив немного денег, вы можете приобрести его в магазине. Цена на него довольно невысокая, поэтому такая трата будет вполне оправданной, ведь, используя его, можно получить в свое распоряжение хорошую мини-дрель. Для того чтобы собрать из патрона компактный инструмент для создания отверстий, необходимо подготовить следующие вещи:
- моторчик;
- баночку от мыльных пузырей;
- нож строительный;
- изоленту;
- термоклей;
- лампу паяльную;
- выключатель бытовой.
Корпус и сердцевина мини-дрели
Работу по созданию этого агрегата на основе патрона необходимо начинать с изготовления корпуса. В качестве него можно использовать банку от мыльных пузырей.
Изготавливается он следующим образом: необходимо приготовить крышку от банки. Затем следует нагреть паяльник, а после с его помощью сделать небольшое отверстие в крышечке баночки. Его диаметр должен несколько превышать величину диаметра основания сверла. Потом необходимо полностью вырезать дно баночки, а далее можно переходить к работе по сердцевине.
Соединяем патрон с моторчиком
При изготовлении своими руками нужных инструментов обычно моторчики берут от уже использованных приспособлений. Перед тем как приступить к креплению моторчика, его необходимо обезжирить, для чего следует воспользоваться ацетоном. Провести подобную манипуляцию можно и по отношению к патрону. Однако поливать ацетоном эту часть будущей дрели не следует. Вполне хватит обычного протирания смоченной тряпочкой.
Скрепление происходит посредством холодной сварки. Если такой способ соединения деталей является для вас неподходящим, то вы можете воспользоваться горячим клеевым составом. Следует понимать, что чем более сложную конструкцию будет иметь ваш будущий инструмент, тем более серьезные материалы потребуются вам во время создания мини-дрели.
Когда вы будете проводить посадку деталей на клей, ваши действия должны быть максимально аккуратными, чтобы всё получилось идеально ровным. Если допустить небрежность, то исправить свое упущение впоследствии вы не сможете.
Также при изготовлении мини-дрели из патрона во внимание следует принимать такие моменты:
- на патроне имеется в определённом месте отверстие, которое необходимо замазать перед соединением деталей;
- в качестве замазки прекрасно послужит обычный пластилин;
- отверстие этим составом заполняется сверху. Эту работу необходимо делать основательно, чтобы сверху дырочки не осталось.
Процесс изготовления
Когда вы завершили подготовку корпуса и сердцевины, можно переходить непосредственно к сборке дрели своими руками:
в баночку необходимо поместить патрон с моторчиком, которые предварительно соединены друг с другом
Делать это необходимо крайне осторожно для того, чтобы торчащие из патрона провода разместились в крышке баночки. После того как патрон целиком окажется в банке, необходимо выполнить его надежную фиксацию
Для этого пустоты по бокам в баночке заливают термоклеем, а потом ждут, пока он схватится;
на крышечке следует закрепить выключатель, а затем присоединить к нему провода питания. При желании его также можно зафиксировать при помощи клеевого состава;
далее необходимо к выключателю подсоединить все провода. В данном случае действовать необходимо согласно стандартной схеме подключения. Для обеспечения точности работы во время её выполнения вы можете использовать амперметр;
когда провода будут подключены, необходимо выполнить их изолирование. Для этой цели можно использовать привычный материал — изоленту или же сделать выбор в пользу термоклея. Потом останется прикрутить к баночке крышку, а с другой стороны закрепить сверло.
Плюсом готовой дрели, изготовленной из патрона, является то, что она в состоянии работать и от электрического питания, и от батареек.
https://youtube.com/watch?v=acoMCjI8YUU
Итак, мы рассмотрели вариант сборки универсальной модели мини-дрели. Стоит заметить, что, если у вас нет серьезных навыков в работе с электричеством, то сборка такого инструмента для вас станет крайне сложной задачей. Ниже будут предложены варианты сборки дрелей для решения мелких бытовых проблем, которые отличаются простотой изготовления.
Как сделать патрон для мини-дрели + (Видео)
Для самодельного патрона Вам потребуется кусок металлической или текстолитовой трубы, по диаметру подходящей к валу моторчика. Длина самодельной втулки должна минимум в 2 раза превышать длину вала и позволять надежно укрепить сверло.
Закрепить втулку можно при помощи винтов или термоклея. Как правило, вал моторчика имеет диаметр 2-5 мм, а сверла для изготовления плат имеют меньший диаметр. Значит, нужно заполнить образовавшееся пространство наполнителем и добиться соосности сверла и вала.
В качестве наполнителя возьмите канифоль и насыпьте в отверстие втулки. Паяльником расплавьте канифоль и вставьте сверло. Канифоль затвердеет и будет надежно удерживать его.
Для того, чтобы добиться идеальной центровки, расплавьте еще раз канифоль и включите питание. Пока канифоль не застыла, попробуйте при помощи пинцета исправить положение сверла. При необходимости повторите операцию еще раз.
https://youtube.com/watch?v=K0fzqBmRjg0
Из чего можно сделать
Сделать мини дрель своими руками можно с помощью использования двигателей из различных подручных средств.
- Фен. Данный вариант является наиболее предпочтительным, так как мощности моторчика от фена будет вполне достаточно для того, чтобы минидрель могла выполнять свои основные функции. Максимальное число оборотов такого двигателя достигает 1500-1800 об/мин.
Магнитофон. Поскольку мощность двигателя магнитофона очень маленькая, единственное, что может получиться из такой затеи – дрель для печатных плат. Питание двигателя осуществляется от 6 Вольт, а это значит, что вам придется подыскать соответствующее зарядное устройство или батарейку.
- Катушка от удочки. Мини ручная дрель может быть изготовлена из обычной катушки для удочки. Механизм катушки будет использоваться в качестве моторчика и посредством вращения приводить в действие патрон со сверлом. Достоинством данного способа является простота изготовления и отсутствие необходимости питания от аккумулятора или электросети.
Конструктивные элементы сверлильного мини-станка
Сверлильные мини-станки, собранные своими руками, могут серьезно отличаться друг от друга: все зависит от того, какие комплектующие и материалы были использованы для их изготовления. Однако как заводские, так и самодельные модели такого оборудования работают по одному принципу и предназначены для выполнения схожих функций.
Сделать станок будет проще, если для сверлильной головы взять салазки от компьютерного дисковода
Несущим элементом конструкции сверлильного станка для печатных плат является станина-основание, которая также обеспечивает устойчивость оборудования в процессе выполнения сверления. Исходя из назначения данного конструктивного элемента, изготавливать станину желательно из металлической рамки, вес которой должен значительно превышать суммарную массу всех остальных узлов оборудования. Если пренебречь этим требованием, вы не сможете обеспечить устойчивость вашего самодельного станка, а значит, не добьетесь требуемой точности сверления.
Роль элемента, на котором крепится сверлильная головка, выполняет переходная стабилизирующая рамка. Ее лучше всего изготовить из металлической рейки или уголков.
Каретка от привода с прикрепленным самодельным уголком под двигатель
Планка и амортизирующее устройство предназначены для обеспечения вертикального перемещения сверлильной головки и ее подпружинивания
В качестве такой планки (ее лучше зафиксировать с амортизатором) можно использовать любую конструкцию (важно только, чтобы она выполняла возложенные на нее функции). В этом случае может пригодиться мощный гидравлический амортизатор. Если же такого амортизатора у вас нет, планку можно изготовить своими руками либо использовать пружинные конструкции, снятые со старой офисной мебели
Если же такого амортизатора у вас нет, планку можно изготовить своими руками либо использовать пружинные конструкции, снятые со старой офисной мебели.
Управление вертикальным перемещением сверлильной головки осуществляется при помощи специальной ручки, один конец которой соединяют с корпусом сверлильного мини-станка, его амортизатором или стабилизирующей рамкой.
Крепление для двигателя монтируют на стабилизирующей рамке. Конструкция такого устройства, в качестве которого может выступать деревянный брусок, хомут и др., будет зависеть от конфигурации и конструктивных особенностей остальных узлов сверлильного станка для печатных плат. Использование такого крепления обусловлено не только необходимостью его надежной фиксации, но также тем, что вы должны вывести вал электродвигателя на требуемое расстояние от планки перемещения.
Выбор электрического двигателя, которым можно оснастить сверлильный мини-станок, собираемый своими руками, не должен вызвать никаких проблем. В качестве такого приводного агрегата можно использовать электродвигатели от компактной дрели, кассетного магнитофона, дисковода компьютера, принтера и других устройств, которыми вы уже не пользуетесь.
Двигатель от фена
В зависимости от того, какой электрический двигатель вы нашли, подбираются зажимные механизмы для фиксации сверл. Наиболее удобными и универсальными из таких механизмов являются патроны от компактной дрели. Если подходящий патрон найти не удалось, можно использовать и цанговый механизм. Подбирайте параметры зажимного устройства так, чтобы в нем можно было фиксировать очень мелкие сверла (или даже сверла размера «микро»). Для соединения зажимного устройства с валом электродвигателя необходимо использовать переходники, размеры и конструкция которых будут определяться типом выбранного электродвигателя.
Миниатюрный цанговый патрон
В зависимости от того, какой электродвигатель вы установили на свой сверлильный мини-станок, необходимо подобрать блок питания
Обращать внимание при таком выборе следует на то, чтобы характеристики блока питания полностью соответствовали параметрам напряжения и силы тока, на которые рассчитан электродвигатель
Схема автоматического регулятора оборотов в зависимости от нагрузки для двигателя на 12 В (нажмите для увеличения)
Как изготовить самодельный держатель для работы с дремелем
Для изготовления этого приспособления потребуется совсем немного:
- кусок доски;
- пара хомутов, размер которых позволяет им полностью охватить корпус инструмента;
- два винта М8 с гайками на них.
Перед началом работы следует удостовериться, что подобранные хомуты способны полностью охватить корпус дремеля. Сделав это, можно приступать к работе с деревянным основанием. При этом выполняются следующие операции:
- определяется продольная осевая линия доски, используемой в качестве основания;
- производится замер расстояния между гайками хомутов, предварительно надетых на корпус дремеля;
- измеренное расстояние откладывается по центру осевой линии доски, что позволяет определить места сверления и сделать соответствующие метки;
- по нанесенным меткам высверливаются отверстия под винты М8;
- чтобы головки винтов оказались заподлицо с поверхностью доски, производится зенковка;
Определяя размеры того дремеля, под который мы делаем подставку, мы заметили, что его передняя часть тоньше задней на 5 мм. Чтобы наш инструмент на держателе стоял ровно, необходимо винт для поддержки задней части укоротить на 5 мм.
После этого винты можно вставить в высверленные отверстия и закрепить их гайками. К закрепленным таким образом винтам уже можно прикрутить хомуты.
Теперь же в установленных хомутах можно закрепить и сам дремель.
Как вы видите, изготовление данного приспособления не представляет никакой сложности. Изготовленный держатель не только прост, но и очень дешев. Автор этого «шедевра» утверждает, что общая стоимость использованных им деталей составляет порядка 70 рублей.
Для производства сверлильных работ на миниатюрных заготовках, обычно используют гравировальные машинки, так называемые «дремели». Название происходит от имени наиболее популярного производителя. Это удобный ручной инструмент, но его стоимость обычно высока (особенно это касается качественных брендовых изделий).
Читать также: Рулевое управление переднего адаптера к мотоблоку
Самая распространенная область применения – любительское моделирование и производство печатных плат. Как правило, промышленный образец для таких работ избыточен: некоторые его возможности не востребованы. Поэтому домашние мастера часто создают инструмент своими руками.
Что может данный инструмент
Первоначально следует отметить, что мини-дрель представляет собой компактное устройство, оснащенное маломощным моторчиком, а также шпинделем для закрепления сверл, кнопкой включения и регулятором оборотов. Самодельная мини-дрель еще называется бормашиной, шлифовальной машиной или «Дремель».
Название «Дремель» миниатюрная дрель получила по причине того, что именно фирма под названием «Dremel», впервые выпустила такой инструмент. Мини дрели – это инструменты, которые представляют из себя пластиковую конструкцию, внешне похожую на машинку для стрижки. На торцевой части такого инструмента находится шпиндель, которые позволяет закреплять различные насадки, в том числе и маленькие абразивные круги. Главными задачами, которые возлагаются на мини-дрель, являются:
- Просверливание мелких отверстий, для чего применяются соответствующие сверла.
- Фрезерование.
- Резка, зачистка, заточка и доводка материалов.
- Нанесение мелких узоров.
- Гравировка, полировка и шлифование.
Все эти задачи выполняются благодаря специальным насадкам, которые имеются в комплекте к бормашине под маркой Dremel.
Такая частота вращения шпиндельной головки мини дрели говорит о том, что инструмент может работать даже без необходимости закрепления заготовки в неподвижном состоянии, что делается при сверлении обычными дрелями с целью исключения вырывания ее из рук. Закрепление различных насадок осуществляется с помощью специального патрона с цанговым механизмом. Диаметр патрона из цанги составляет от 1 до 3 мм, что позволяет осуществлять работы в самых труднодоступных местах.
Мини дрель своими руками
Если есть потребность в применении мини-дрели, но при этом нет финансов или желания тратиться на приобретение заводского изделия, то инструмент можно сделать самостоятельно. Сделать своими руками мини дрель – это не только легко, но еще и приятно, так как для такой самоделки практически ничего не нужно покупать. Все конструктивные части можно найти в гараже среди старых магнитофонов. Рассмотрим особенности изготовления простейшей модели мини-дрели своими руками.
Для начала понадобится отыскать старый, но рабочий моторчик от магнитофона. Такие моторчики обычно работают от постоянного напряжения 6В, поэтому обязательно понадобится и элемент питания. Цанговый зажим можно выточить на станке, но гораздо проще заказать патрон на любом ресурсе. В качестве корпуса можно использовать пластиковую баночку из-под шампуня или фурнитуру полипропиленовой системы отопления. Когда все элементы имеются в наличии, приступаем к следующим действиям:
- К моторчику необходимо припаять два проводка, по которым будет подаваться питание и регулятор оборотов(если нужен).
- Установить-закрепить мотор в корпус(трубку и т.п.).
- Установить в корпус выключатель, регулятор и разъем подключения питания.
- Собрать корпус(установить заглушки).
- В цанговом патроне необходимо зафиксировать сверло требуемого диаметра.
- Патрон фиксируется на валу моторчика, для чего используются болтики для зажима.
После этого остается приступить к испытанию данного устройства.
Выше рассмотрен простейший вариант изготовления самодельной бормашины для обработки мелких деталей. Вариантов для изготовления таких устройств множество, но все они основываются на использовании моторчиков от старых магнитофонов. Если же планируется пользоваться изделием постоянно, то лучше отдать предпочтение заводским моделям, которые в комплекте оснащаются порой всем необходимым расходным материалом.
К преимуществам самодельной мини-дрели следует отнести:
- Минимум затрат на изготовление аппарата. Потребуется только отыскать или приобрести цанговый патрон.
- Простейший вариант конструкции получается еще меньшего размера, чем заводские устройства.
- Изделие очень удобное в использовании и управлении.
- Имеет уникальный вид и стильный дизайн, так как изготовитель сам дополняет свое творение различными элементами.
Подключаем питание и начинаем работу
Подводя итог, немаловажно подчеркнуть потребность человека в таком инструменте, как мини-дрель. Ведь с ее помощью можно не только сверлить печатные платы, но еще и использовать для шлифования различных деталей, которые окислились или взялись коррозией, предавая им первозданную внешность. Советуем почитать про самодельную мини-болгарку
