Штроборез по бетону, дереву, пеноблоку: что это, как работает, разновидности и выбор

Функции, обеспечивающие безопасность

Штроборез является инструментом повышенной опасности в 2 направлениях:

Электробезопасность.
Безопасность при работе с режущим инструментом.

В целях обеспечения безопасности работника и окружающих многие изготовители снабжают устройство дополнительными функциями. В первую очередь используется блокировка пусковой кнопки. Это устройство предотвращает включение агрегата при случайном нажатии на пусковую кнопку. Оно расположено вблизи пускателя, выглядит как дополнительная кнопка или флажок. Нажимается или поворачивается каждый раз перед запуском инструмента.

Другая защита предназначена оберегать оператора от разлетающихся осколков. Во время работы диск развивает обороты до несколько тысяч в минуту. При этом возможно откалывание кусочков диска или бетона. При таких оборотах они получают большую скорость и способны нанести травмы. Защитный кожух изготавливают из пластика или металла, последний будет гораздо надежнее.

Стоит подумать о безопасности самого двигателя, т.к. его стоимость составляет большую часть от стоимости всего инструмента. Основная опасность связана с перегоранием обмоток. Происходит это из-за длительной работы при повышенных температурах или тяжелых условий, например, чрезмерной нагрузки. Поэтому агрегаты могут снабжаться токовой или тепловой защитой.

Большинство электродвигателей имеют щетки — графитовые детали, используемые для передачи тока на вращающийся коллектор. Из-за трения щеток о коллектор они изнашиваются, это может привести к тому, что щеткодержатели или пружина станут царапать коллектор. В тяжелых случаях это вызовет поломку. Для защиты от таких повреждений в некоторых моделях предусмотрены индикаторы щеток, они своевременно укажут на их износ.

Штроборез: какой выбрать?

Как и весь электроинструмент, штроборезы можно разделить на бытовые и профессиональные. Они существенно различаются по стоимости. Например, инструмент за 3–5 тысяч подойдет домовладельцу, который пару раз в месяц его применяет. Если человек профессионально использует штроборез и зарабатывает этим, то он чаше выбирает инструмент за 20–25 тысяч рублей.

Главным фактором, который влияет на мощность, размер и стоимость инструмента, является сила его электродвигателя:

Инструмент малой мощности – от 0,9 до 1,3 кВт – подходит для бытового применения в течение небольшого времени. Работать несколько часов без перерывов нельзя – двигатель будет перегреваться.
Штроборез мощностью 1,3–2 кВт – более серьезный аппарат, с его помощью можно выполнить довольно большие объемы работ. С ним уже можно работать несколько часов без перерывов для охлаждения двигателя.
Аппараты высокой мощности – от 2 до 2,5 кВт – можно отнести к классу профессиональных. К ним подходят большие алмазные диски диаметром 220 мм и более. С их помощью можно делать штробы глубиной до 10 см. Из всех типов штроборезов они имеют самую высокую стоимость, поэтому покупать такое оборудование для бытового применения нецелесообразно.

Штроборез обладает большим количеством дополнительных характеристик, на которые нужно обращать внимание при покупке:

Диаметр пилящих дисков, которые можно применять. От этого показателя зависит, какой максимальной глубины можно прорезать штробу
Частота вращения на холостом ходу. Чем больше данный показатель (от 5 до 10 тысяч оборотов), тем проще резать материал
Максимальная ширина реза. Для прокладки труб отопления или водоснабжения понадобится инструмент с шириной реза 5–6 см, а для телефонных и электрических проводов 2–3 см
Вес и габариты. Удобнее работать более легким и маленьким инструментом, но чем больше мощность двигателя, тем больше вес. Этот показатель у разных моделей колеблется от 3 до 9 кг
Наличие муфты скольжения. Она более равномерно распределяет нагрузку на двигатель
Функция автоматического отключения. Защищает инструмент от поломок, вызванных перегрузкой и перегреванием двигателя
Защита от случайного запуска. Эта функция может защитить от серьезных травм, поскольку инструмент включится только после одновременного нажатия на две кнопки
Плавный пуск. Позволяет снизить нагрузки на двигатель, что существенно продлевает срок его службы

Это важно! Отдавать предпочтение лучше аппаратам, корпус которых сделан из прочных материалов, особенно это важно для защитного кожуха.

Штроборез по газобетону

За счет высоких технических характеристик газобетонные блоки стали широко популярны в строительстве. Поскольку плотность газобетона гораздо меньше, чем у обычного бетона, для прорезки штроб в нем подойдет любая модель штробореза.

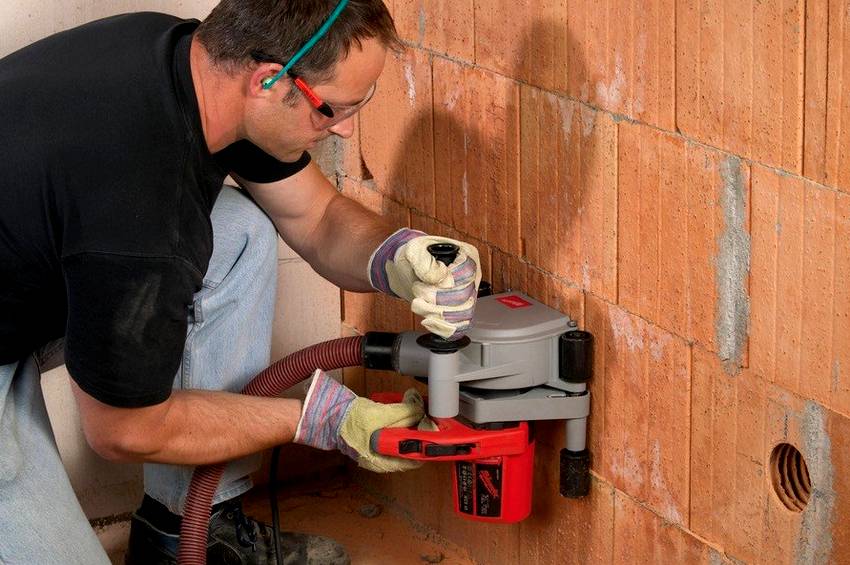

Штроборез с пылесосом

Наличие функций пылезащиты и пылеудаления диктует специфика работы со штроборезом – во время проделывания штроб возникает большое количество пыли. Все современные модели дополнены патрубком для присоединения обычного бытового пылесоса для сбора мусора и пыли. Все внутренние части инструмента защищены от попадания пыли.

Существуют виды электроинструмента со встроенным пылесосом. Конечно, эта функция увеличивает габариты, стоимость и вес аппарата, но исключает необходимость носить с собой громоздкий бытовой пылесос.

Бороздоделы и штроборезы

Эти инструменты не имеют функциональных различий. Они оба служат для прорезки стен под коммуникации. Отличием бороздодела от штробореза является наличие у него одного режущего диска, а не двух.

Штроборез угловой

Практически все алмазные пилящие диски в инструменте установлены под прямым углом к обрабатываемой поверхности. Довольно редко встречается в продаже угловой штроборез. Им называется аппарат с возможностью регулирования угла между поверхностью и алмазными дисками.

Правильно выбранный инструмент, безусловно, станет отличным помощником в хозяйстве. Чтобы не рисковать деньгами и своим здоровьем, делать покупку лучше в специализированных магазинах.

Прокат штроборезов как возможность сэкономить без ущерба для качества

Штроборез – аппарат дорогой, и не всегда имеет смысл его приобретать. Если необходимо перенести розетку или сделать ремонт в одной комнате, проще воспользоваться чужим инструментом. При покупке собственного существует вероятность после нескольких часов работы придать аппарат забвению.

Можно одолжить бороздодел у друзей или знакомых, но лучше взять его напрокат. Доводы в пользу аренды очень веские:

В прокате жестко контролируется состояние инструмента. У частного лица можно взять неисправный штроборез и долго думать, кто же виновник поломки.
Четко оговоренные условия и фиксированная плата дают ощущение свободы пользования. В других ситуациях обязательно присутствуют элемент зависимости и необходимость благодарности.
При получении инструмента в аренду специалист обязательно проведет консультирование, а клиент может уточнить все возникшие вопросы и протестировать аппарат.

Аренда штробореза с диском 125 мм будет стоить около 400 рублей в сутки

Арендная плата зависит от мощности штробореза и, как следствие, от размеров режущих элементов, то есть дисков. Прокат штробореза 125 мм будет стоить в сутки от 400 рублей. Доставка может входить в оплату, а может предлагаться как дополнительная услуга.

Штроборез 230 мм будет иметь цену за аренду выше на 25-30%, она составит 600-800 рублей в сутки.

Как правильно пользоваться

Техника использования ручного и электрического инструмента похожа, но имеются и некоторые различия. Поэтому изучить принцип работы каждого из них следует отдельно.

Ручным

Для использования инструмента следует также заранее приобрести направляющую.

Вместо неё разрешается взять деревянную доску достаточной длины с ровными краями.

Для начала на поверхность материала следует нанести разметку чтобы знать, где расположить канавки. Затем по этой полосе нужно прикрутить деревянную доску или направляющую. Закрепить её можно при помощи пары саморезов. Здесь не нужна высокая надёжность крепления, поэтому никаких длинных шурупов использовать не надо.

После закрепления доски по ней следует провести лезвием штробореза. Наличие направляющей поможет избежать образования неровностей на канавке. После того, как на материале будут проделаны необходимые углубления, доску можно убирать и продолжать работу без неё.

Если у человека уже есть опыт работы с ручным штроборезом, направляющую можно не использовать, хотя с ней результат получится аккуратнее. Направлять движение реза следует сверху вниз. Пои этом стоит учитывать, что глубина штробы может отличаться на разных участках, поскольку отрегулировать её на ручном инструменте невозможно.

Электрическим

Для каждого покрытия используется собственный пильный диск.

Затем при помощи уровня на поверхность материала наносится разметка.

Линию следует вести таким образом, чтобы канавка получилась слегка в стороне, ведь проводить по отметке придётся боковую часть платформы. Если мастер будет стараться удержать центр штробореза на линии, то итоговая штроба получится крайне неровной. Во время прорезания инструмент следует двигать сверху вниз. Так нагрузка на руки значительно уменьшится.

После того, как две продольные линии на материале будут закончены, следует выбить центральное пространство между ними. Для этого удобно использовать перфоратор или простое зубило. Для более быстрого завершения работы стоит подобрать ширину зубила или насадки для перфоратора так, чтобы она соответствовала ширине пространства между линиями.

Если работа проводится в плохо проветриваемом помещении (ванная комната, санузел), то очень удобно будет использовать строительный пылесос. Его следует подключить к штроборезу при помощи специального шланга. Таким образом воздух будет всасываться вместе с образуемой пылью, из-за чего помещение не испачкается так сильно, а дышать будет значительно проще.

Что такое штроборез – принцип действия и устройство

Штроборез, его ещё называют «бороздодел», − это специальный электроинструмент, который используется для высекания в бетонной, кирпичной, каменной (как из искусственного, так и натурального камня) и прочих поверхностях специальных канавок определённой ширины и глубины. По сути, это болгарка, но не с одним диском, а двумя. Конечно, если вы хотите штробить небольшое расстояние, к примеру, от распределительной коробки до ближайшей розетки, то подойдёт и ручной инструмент. Однако, в этом случае процесс будет медленнее в три, а то и в четыре раза, что совершенно неприемлемо для больших объёмов работ.

Основа конструкции штробореза – два параллельно стоящих алмазных диска (они могут быть разного диаметра), которые и позволяют нарезать борозды заданных параметров.

В отличие от обычной болгарки, штроборез оснащён специальной подвижной платформой с опорными направляющими роликами (от 2 до 4 штук), которая позволяет регулировать глубину борозды.

Ширина штробы зависит от модели штробореза. А глубина борозды − от положения подвижной части корпуса

Параллельные диски позволяют создать идеально ровную борозду после одного прохода, без необходимости возврата на начало пройденного участка, причём прорези получаются строго параллельными.

Как и во многих типах электроинструментов, в конструкции штробореза предусмотрены специальные ограничители и защитные элементы. Существуют определённые механизмы, которые срабатывают:

При перегреве или перегрузке.
При заклинивании дисков.
При загрязнении деталей и элементов.
Как защита от случайного включения.

Во время работы бороздодел позволяет использовать некоторые уникальные, присущие только этому прибору особенности: регулировка глубины и ширины реза в ручном и автоматическом режиме, а также частоты вращения. Система гашения вибрации и функция «плавный запуск».

После включения прибора (чаще всего они работают от розетки 220 В) происходит запуск мотора, который передаёт вращение редуктору. Он разгоняет шпиндель, к которому крепятся алмазные диски.

Инструмент снабжён специальными роликами, которые позволяют перемещать его строго по разметке. С помощью зафиксированного угла нажима регулируется глубина борозды

Перед началом работ на стену или другую поверхность наносится разметка, по которой и происходит пропил борозды. В итоге на поверхности остаются две параллельные линии, внутри которых чуть позже будет прочищена «канавка». Это можно сделать обычным перфоратором или долотом.

Как самому сделать штроборез

Бороздодел для пенобетона всегда возможно изготовить своими руками, когда имеются необходимые инструменты. К примеру, ручной вариант сваривается из металлической трубки или арматурных прутьев. Для электромодели подойдут болгарка или дрель, в которые придется внести определенные изменения.

В любом случае, для подготовки приспособления по устройству штробы в пенобетоне понадобятся:

труба либо арматурный прут;
сварочный агрегат;
болгарка;
электродрель;
лист металла;
пара кругов с алмазным напылением.

Ручной

Инструмент для пеноблока из трубы – это наиболее простой вариант. Для его изготовления необходимо:

подготовить трубу диаметром в два – три сантиметра, с одного края отмерить от 5 до 7 см;
здесь с помощью ножовки по металлу или болгарки устраивается распил, но не до конца трубы. Угол его должен составлять примерно сорок пять градусов;
верх трубы отгибается так, чтобы образовался острый угол.

Так мы своими руками изготовили ручной штроборез для пенобетона. Изделие примитивное, но вполне рабочее. Большая его часть будет выполнять роль рукоятки, на которую для удобства рекомендуется натянуть кусок резинового шланга.

Есть более сложный, но удобный вариант, для изготовления которого потребуется пара металлических прутьев или кусков труб.

С помощью сварки трубы или арматура привариваются друг к другу, чтобы один из кусков размещался в средней части другого. Рукоятка готовится из более толстого элемента, чтобы удобней было работать.

Электрический

Для подготовки такого инструмента понадобится болгарка. Отметим, что он таит в себе опасность, ведь довольно часто техника безопасности при штроблении не соблюдается. К угловой шлифовальной машинке необходимо еще приобрести алмазные круги и гайку, чтобы надежно закрепить их.

Один диск устанавливаем на инструмент и затягиваем специальным крепежным элементом. Потом ставится второй диск и тоже фиксируется. Только для дополнительного круга потребуется длинная гайка, особый вид втулки или иной элемент для крепления.

Найдя в интернете чертежи, можно изготовить своими руками штроборез для пенобетона, оснащенный кожухом. Это приспособление поможет вам защитить окружающее пространство от пыли.

Для этого потребуется пылесос. Шланг его крепим возле режущего органа, чтобы он втягивал пыль. Из-за того, что диск будет крутиться назад, шланг крепится простыми хомутами на заднюю часть кожуха.

Оптимальное и безопасное решение – штроборез, изготовленный из электрической дрели. Вам потребуется только найти соответствующую по размерам фрезу и закрепить ее в патрон. С помощью подобного инструмента вы без проблем подготовите канавки, не пользуясь добавочными приспособлениями

Только обратим ваше внимание, что борозда получается не лучшего качества, потому что стенки имеют неровности, и глубина участков различается. Некоторые изготавливают деревянные салазки и крепят их на дрель

Такое приспособление позволяет вести инструмент на одинаковой глубине.

Назначение приспособления

Штроборез – это электрический инструмент, которым вырезают канавки (штробы) в твердом материале. Приспособление с легкостью справляется с камнем, бетоном и другими прочными поверхностями. Сама штроба нужна, чтобы провести скрытый монтаж различных инженерных коммуникаций. Поэтому, когда их нужно спрятать в стене, под полом или потолком, то применяют этот мощный агрегат.

Его конструкционные особенности позволяют справиться с задачей в очень короткие сроки. Притом сделать все аккуратно и без лишней пыли. Причем ширину и глубину штробы можно запланировать заранее, настроив инструмент на нужные размеры.

Штроборез для бетона необходим, когда нужно скрыть под твердой поверхностью:

электропроводку;
газовую магистраль;
водопроводную систему;
отопительный трубопровод;
компьютерные или антенные провода.

Все строители знают, как трудно и неприятно работать с бетонной поверхностью. В процессе изготовления штробы образуется плотная завеса из пыли, которая при оседании покроет все помещение толстым слоем. Ее удаление займет немало времени и сил. А их можно было бы потратить с большей пользой.

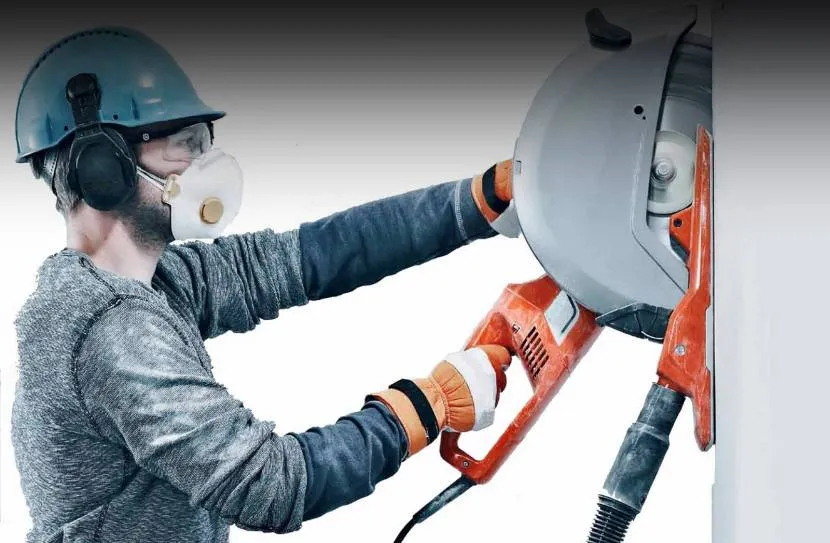

Меры защиты при работе штроборезомИсточник uk-parkovaya.ru

К тому же мастеру и всем окружающим приходится применять защитные средства в виде респираторов и очков или специальных масок. Ведь необходимо уберечь легкие от попадания в них пыли, а также обезопасить лицо и глаза от летящих мелких осколков бетона. И при выполнении подобной работы при помощи зубила и молотка или применяя болгарку, от таких мер никуда не деться.

Выбор штробореза для такой работы в корне меняет и весь подход к задаче, и сам процесс, и тем более последствия. Агрегат укомплектован специальным кожухом, закрывающим режущий инструмент. Он выполняет не только защитные функции, но и улавливает всю пыль, вылетающую из-под ножей.

Конструкция кожуха имеет лабиринтовую систему, которая не позволяет мусору проникнуть наружу. Такой меры вполне достаточно, когда нужно прорубить небольшую штробу. Но при подготовке стены к монтажу трубопровода слишком большое количество пыли не поместится в ловушку. Поэтому кожух имеет патрубок, который позволяет подключать к прибору пылесос. И если применять специальную модель (промышленный или строительный), воздух вокруг сохранит полную чистоту.

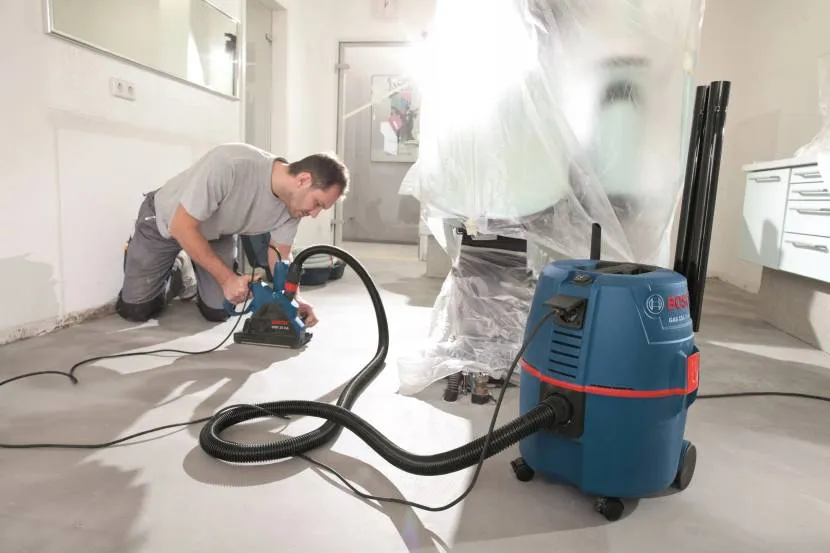

Строительный пылесосИсточник allegroimg.com

Конструктивно все штроборезы повторяют друг друга. Поэтому их и нельзя поделить на виды. Но все же есть одно существенное отличие, которое предопределяет назначение инструмента. Оно заключается в различном весе прибора. А он зависит от мощности используемого двигателя.

Если на аппарате установлен электродвигатель со средней производительностью в 1000 Вт, то он будет весить не более трех килограмм. Но такой штроборез легко справиться лишь с канавкой для электропроводки или компьютерных коммуникаций. А штробу под отопительный контур уже не осилит.

Такая работа по плечу более тяжелым агрегатам. Вес которых превышает 8 кг. На них устанавливают двигатели мощностью от 2400 Вт. Плюс к этому, режущие диски располагают на специальной платформе, которая позволяет делать довольно широкие и глубокие вырезы в твердом материале всего за один проход.

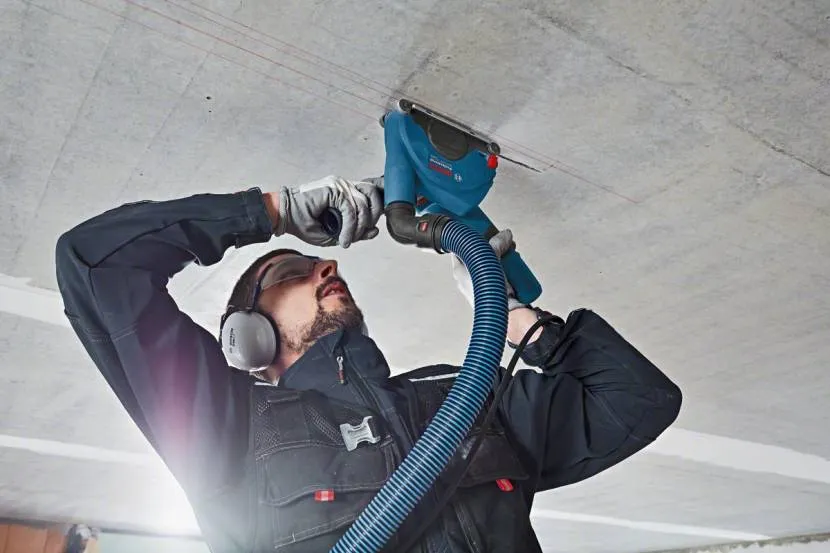

Штробление потолка под электропроводкуИсточник cheapmondo.com

Поэтому масса прибора в корне определяет, какой штроборез выбрать для электромонтажа, а какой для прокладки трубопровода. А покупка такого инструмента для домашних нужд крайне нерентабельна. После выполнения строительных работ он останется лежать без дела. И возможно никогда больше не понадобится. Поэтому лучше его брать в аренду. Или нанимать для работ профессионала с полным комплектом оборудования.

Ввиду сказанного можно сделать вывод, что поделить модели на бытовые и профессиональные никак нельзя. Штроборез остается чисто промышленным инструментом, предназначенным для выполнения масштабных задач для скрытого монтажа инженерных коммуникаций. А его высокую стоимость можно окупить только частым применением. И поэтому его имеют в основном только профессиональные бригады строителей.

Как выбрать хороший штроборез

Как выполнить освещение в гараже и его разновидности

Основными критериями, позволяющими правильно выбрать штроборез, являются такие:

Сфера применения – для разовых работ используют бытовые маломощные модели, в то время как для больших объемов и постоянного ежедневного использования подходят полупрофессиональные и профессиональные штроборезы.
Вес – при выборе инструмента предпочтение при равной мощности отдают модели, имеющей меньший вес;
Наличие дополнительных функций – такие дополнительные функции, как регулировка оборотов шпинделя, глубины пиления, защита от случайного пуска, сделают инструмент более удобным, производительным и безопасным.

Также на выбор штробореза влияет бренд производителя. Специалисты советуют отдавать предпочтение моделям таких брендов, как Bosch, Metabo, Makita, AEG, Зубр, Фиолент.

Используя штроборез по дереву, бетону или другому материалу, необходимо помнить о следующих рекомендациях опытных специалистов и мастеров:

Алмазные диски следует менять не по одному, а парой. При этом специалисты советуют не скупиться, приобрести дорогие и надежные диски;
Категорически запрещается устанавливать на шпиндель инструмента диски разной толщины и степени износа – это приводит к излишней вибрации и выходу из строя редуктора или двигателя;
При штроблении обязательно подключение к коннектору кожуха мощного пылесоса для удаления образующейся пыли.

Нужно ли делать выбор по характеристике штробы

По сути, самым оптимальным будет выбор штробореза исходя из максимально возможно глубины и ширины планируемых штроб. Здесь весь вопрос будет зависеть от ваших потребностей. Если вам будет достаточно прокладывать лишь электрические провода, даже в гофре, то вам будет достаточно ширины 20 миллиметров, а если вам необходимо прокладывать трубы большего размера, то выбор должен остановиться на инструменте, который может делать борозды размером 45-60 мм. Если появится необходимость изготовление борозд и еще больших размеров, то их способны выполнить штроборезы с 1 диском, например модель Hilti DCH 230. Наименьшая ширина борозды может составлять 3 мм, у фирмы Bosch (то есть это толщина круга), а также 6-9 мм отдельных моделей компании Makita. У некоторых образцов ширина может выставляться автоматически, но все же в основной массе случаев она выставляется вручную, набором ступенчатых прокладок. Для изменения ширины потребуется фиксация шпинделя, снятие диска, и, собственно, установка необходимого количества прокладок. Далее происходит сборка в обратном направлении.

Глубина реза, в основную очередь, зависит от диаметра установленного режущего элемента. Конечно же, самую большую глубину резки обеспечит режущая часть размером 230. Подобными дисками комплектуются наиболее мощные образцы, к примеру, Hilti DCH 230 – глубина до 85 миллиметров. Даже если свой выбор остановить на глубине около 60-65 мм, то это будет более, чем хорошо. Это потому, что основная масса приборов способна выдать наибольшую глубину реза от 20 до 45 мм. Занятее дело будет обстоять минимальной глубиной. Так, маленькие диски будут стартовать с 0 точки, а 180 и 230 после установки станут выступать за плоскость платформы. Это приводит к тому, что штробу меньше, чем 15-20 миллиметров выполнить не получится.

Штроборез – что это такое

В некотором роде ручной электрический штроборез можно сравнить с УШМ «болгаркой», имеющей насадку для штробления. Эти инструменты работают по одному принципу, и в качестве режущего инструмента у них выступает диск.

Такая схожесть в принципе действия двух этих инструментов позволила производителям взять за основу штробореза «болгарку». Некоторые модели этих электроинструментов даже имеют внешнее сходство.

Угловая шлифовальная машина (болгарка) Hitachi

Разница между ними заключается в том, что штроборез в отличие от «болгарки» делает одновременно две прорези. Он работает двумя спаренными дисками, расстояние между которыми обуславливает ширину штробы.

Другое конструктивное различие у этих двух инструментов – это наличие у штробореза рабочей платформы, которая в процессе штробления опирается на поверхность стены или пола. Эта платформа благодаря своей подвижности позволяет регулировать глубину штробы.

Кроме того, в отличие от УШМ, штроборезы (бороздоделы) оснащаются системой пылеудаления.

Принцип работы штробореза на удивление прост. Рабочий ведет инструмент по стене согласно предварительной разметке. При этом диски с алмазным напылением прорезают одновременно две параллельные канавки. После удаления перфоратором материала (бетона или кирпича) между ними получается штроба.

Штроборез Hitachi

Если выполнять эту работу обычной «болгаркой», то времени на прорезку штроб понадобится в два раза больше. Именно для того, чтобы увеличить скорость устройства штроб при массовом производстве работ, был разработан этот инструмент.

Режущие диски размещены под прочными кожухами, поэтому при разломе или срыве диска обеспечивается практически полная защита работающего с инструментом от осколков.

Двигатель штробореза создает определенную вибрацию во время работы, которая может оказывать негативное влияние на состояние суставов рук работника.

Для комфортной и безопасной работы в современных моделях используется электронная система стабилизации, а рукоятки инструмента изготовляются эргономичными.

Двойной изоляцией оснащены профессиональные штроборезы, это дает возможность исключить полностью риски травматизма в результате воздействия электрического тока.

Назначение

Если говорить более определенно, штроборез по бетону необходим, когда требуется «спрятать» в глубину стены, потолка или пола:

отопительные трубы;
газовые коммуникации;
водопроводную систему;
электрическую проводку;
сетевые (компьютерные) или антенные кабели.

По внешнему виду многие штроборезы действительно напоминают «болгарку». Есть даже модели, в которых использование инструмента под «болгарку» является одной из функций.

А по принципу действия они практически идентичны друг другу. Отличие лишь в том, что из-за присутствия второго диска мощность двигателя штробореза примерно в 2 раза выше, чем у «болгарки».

Борозды штроборез может делать в:

бетоне;
газобетоне;
кирпиче;
пеноблоках;
гипсу (гипсокартоне);
ракушечнике и т.д.

Обеспечение минимальной пыли осуществляется двумя основными путями:

Во-первых, кожухом, которым накрыты диски. Внутри кожуха находится так называемая лабиринтовая система пылеуловления.
Во-вторых, из кожуха торчит патрубок, к которому подсоединяется промышленный пылесос. Все это обеспечивает максимальную чистоту работы.

Типы штроборезов

Штроборез относится к тем немногим электроинструментам, в которых сложно выделить бытовые и профессиональные модели. Все зависит от того, какой глубины и ширины штробы вам необходимы.

Для штробления бетона под электропроводку и компьютерные коммуникации вполне достаточно легких моделей весом около 3 кг и мощностью от 1100 Вт.

Для работы с трубами нужен уже тяжелый аппарат. Он весит более 8 кг и обладает мощностью от 2400 Вт.

В быту штроборез не нужен. Если же вам позарез нужно «пробить» одну-две канавки – возьмите напрокат у мастера или вызовите его самого.

Как выбрать штроборез по бетону
