Ремонтируем электролобзик своими руками

Как это работает

Принцип работы электролобзика достаточно прост. Задача его главного маятникового механизма заключается в преобразовании вращения вала электродвигателя в поступательно-возвратное движение штока, на котором закреплена пила. Устройство состоит из следующих важных компонентов.

1. Система управления электродвигателем. В самом простом случае состоит из комбинированной пусковой кнопки. У нее есть устройство фиксации и регулятор оборотов. Последний может быть реализован как встроенный или внешний.
2. Электродвигатель. Это основной компонент, преобразующий электрическую энергию в механическую.
3. Блок вентиляции. Обычно выполняется в виде лопастной втулки, установленной на валу мотора.
4. Червячный узел. Представляет собой втулку со спиральными выступами на валу электродвигателя и шестеренчатое колесо маятникового механизма.
5. Маятниковый механизм. Его конструкционное решение может быть как кардинально простым, так и с повышенным ресурсом в дорогом инструменте.
6. Шток, двигающийся вертикально, с устройством фиксации пилы на одном из концов.
7. Вспомогательные направляющие узлы. Это опорный ролик пилы, система маятникового движения, основание инструмента, позволяющее устанавливать наклон реза.

Типовое устройство электролобзика

Несмотря на кажущуюся сложность, все работает достаточно просто. При пуске двигатель начинает вращение. Втулка на его валу, часть червячного узла, передает усилие на шестерню маятникового механизма. Последний вращается с гораздо меньшей скоростью относительно двигателя. Но в таком же соотношении с большим моментом силы.

Маятник также достаточно прост для понимания. В общем случае, это соосные шестерня привода и пластина взаимодействия со штоком. В самой простой конфигурации у последней есть две ключевые точки. Это ось вращения и место крепления шатуна, отстоящее от нее по вертикали на половину показателя хода пилы инструмента.

Шток приводится в поступательно-возвратное движение следующим образом: вращаясь, пластина маятника перемещает вторую ключевую точку. Это происходит в двух направлениях, горизонтали и вертикали. С помощью шатуна, металлической пластины, усилие передается на шток. Последний может двигаться только по вертикали между горизонтальными ограничителями.

Резка ламината электролобзиком

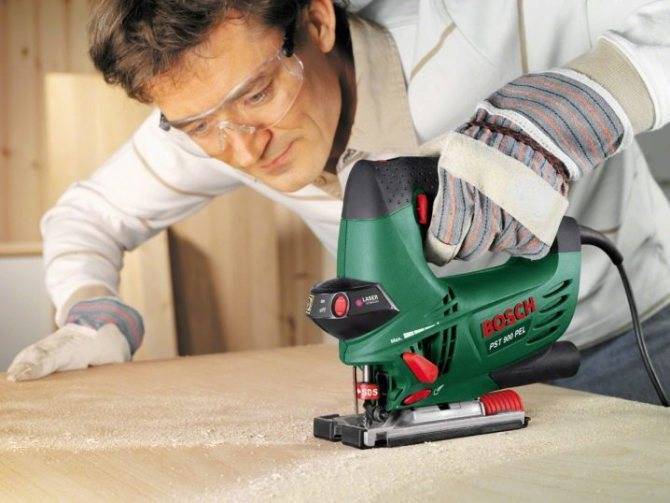

Общая механика работы электролобзиком проста. Оператор направляет пильное полотно по линии будущего реза. Чтобы гарантировать ему точность работы, пила фиксируется по горизонтали при помощи опорного ролика. В нем есть углубление, по которому вертикально перемещается режущий инструмент.

Профилактические мероприятия по уходу за электролобзиком

Зная, как устроен электролобзик, принцип его работы и способы ремонта своими руками, остается разобраться в еще одной детали — профилактика или как продлить срок эксплуатации оборудования. Если регулярно производить проверку наличия смазки, исправности расходных материалов, а также устранять мелкие поломки, то инструмент прослужит в несколько раз выше без проведения крупных ремонтных манипуляций.

Профилактику инструмента можно выполнять зимой, когда прибор не используется. Для этого следует разобрать лобзик, произвести визуальный осмотр, очистить редуктор и смазать его, заменить в случае износа щетки, очистить шток и шпиндель, зачистить контакты кнопки. Процесс этот занимает не много времени, и главное, что таким способом можно исключить на 90% вероятность поломки лобзика в неподходящий момент. В материале представлен видео ролик, как отремонтировать электролобзик от А до Я своими руками. Опираясь на инструкцию в публикации, инструмент всегда будет готов к работе.

https://youtube.com/watch?v=r1Xww-7yY7Y

Правила работы с этим электроинструментом

• Вовремя меняйте полотно, тупой пилкой ровный рез не сделать, а двигатель будет работать с перегрузкой.
• При работе с тонкими материалами подкладывайте лист фанеры, так не образуется задиров.
• Чтобы продлить срок эксплуатации пилки надо при резке металлов обеспечить смачивание ее водой.
• Используя низкую скорость пиления, делайте частые перерывы, так как двигатель в таком режиме быстро нагревается.
• Применяйте только соответствующие материалам пилки.
• Все манипуляции с рабочими частями электролобзика проводите с инструментом, отключенным от сети.
• Не допускайте попадания влаги внутрь корпуса.
• Не перегружайте двигатель при длительной работе.

Материал подготовлен Ириной Шандрук специально для bydom.ru.

Часто встречающиеся неисправности

Все проблемы следует делить на две группы: неисправности электродвигателя и все остальные.

Электродвигатель можно считать отдельным узлом. Если выгорают контакты якоря под щетками, случается межвитковое замыкание или горит обмотка, двигатель не ремонтируется. На дорогих профессиональных моделях иногда есть смысл заменить двигатель на оригинальный. Менять двигатель на изношенном дешевом электрорубанке смысла нет, проще купить новый инструмент.

Две частые и простые неполадки электрической части, которые легко устранить своими руками в домашних условиях:

• износ щеток;
• обрыв провода питания.

Щетки

О проблемах со щетками говорят следующие признаки:

• двигатель теряет мощность;
• работает более шумно;
• под вентиляционной решеткой сильное искрение;
• в воздухе запах озона.

В этом случае следует немедленно прекратить работу. Иначе выгорят контакты на роторе (якоре) и замена щеток на новые уже не поможет.

На разных моделях щетки крепятся и меняют по-разному. Поэтому замену щеток начинают с изучения конструкции электрорубанка.

• если на корпусе у вентиляционной решетки двигателя есть две заглушки, их откручивают и извлекают щетки с пружинами;
• если резьбовых заглушек нет, снимают боковую панель, открывая доступ к валу ротора и щеткодержателям.

Проводка

Провода ручных электрорубанков чаще всего ломаются в двух местах: на месте сгибов ближе к входу в инструмент и вилке:

1. В первом случае – из-за большого числа циклов изгибов.
2. Во втором – обгорание провода в вилке из-за неплотного контакта с розеткой. Для диагностики следует открыть крышку в том месте, где присоединяется провод и проверить питание «контролькой». Если электричество не поступает, меняют весь провод.

Нерентабельные поломки

Другие неполадки электродвигателя не специалисту в домашних условиях устранить сложно. Чаще всего нет смысла это делать и в мастерских из-за дороговизны ремонта и отсутствия гарантий. Маловероятно, что уже достаточно изношенный рубанок с новой, но не оригинальной запчастью прослужит долго.

Механика

Из механических неполадок легче всего устраняется обрыв ремня. Если рубанок исправно работает, мотор развивает обороты в штатном режиме, а барабан не крутится, это 100% обрыв или растяжение и проскальзывание ремня.

Работать в этом случае уже нельзя. Разрушения будут нарастать, в итоге барабан с ножами начнет прыгать и перестанет строгать или заклинит. Подшипники меняют на новые. Это стандартизированные детали, и подобрать аналог несложно.

В советские времена подшипники маркировались простыми номерами (202, 205 и т.д.) Современная маркировка сложнее, но подобрать по ней подшипник не проблема. Если неизвестна маркировка, можно подобрать подшипник по внешнему и посадочному диаметрам и ширине обоймы в мм.

На видео замена подшипников электрорубанка SKIL 1565 LD:

На видео съем подшипника решен остроумно. Посадка подшипника выполняется неграмотно. Для этого используются металлические трубки, соответствующие диаметру внешней или внутренней обоймы:

• для посадки во внешнее гнездо – трубка по внешнему кольцу;
• для посадки на вал в других вариантах – трубка по диаметру внутреннего кольца, чтобы не разрушить сепаратор.

При посадке важно не допустить перекоса обоймы. При ударах нижняя часть ножевого барабана должна опираться на твердую поверхность, а не удерживаться за счет пластикового корпуса, как на видео

Хотя можно посадить подшипник и при такой опоре, но без перекосов и аккуратными легкими ударами

При сильных ударах может повредиться нижняя сторона корпуса

Хотя можно посадить подшипник и при такой опоре, но без перекосов и аккуратными легкими ударами. При сильных ударах может повредиться нижняя сторона корпуса.

Надо сказать, что далеко не на всех моделях посадка подшипника выполнена так, как у SKIL 1565 LD. У многих вал подшипника в монолите с барабаном и не снимается отдельно. И сам подшипник посажен не в барабане, а в корпусе электрорубанка. Тогда его снимают по-другому.

В любом случае, механическая часть любого электрического рубанка проста. Т.к. это всего лишь 2 ножа закрепленных на валу с двумя подшипниками, которые в движении приводит электродвигатель. При желании можно разобраться в устройстве и устранить большую часть популярных неисправностей своими силами. И в этом всем вам поможет данная статья. Если остались вопросы, то задавайте их нам через форму комментариев расположенной сразу под этой статьей.

Электрическая схема и устройство лобзика

Что находится внутри электролобзика, вы видите на фотографии. Главным в лобзике является электродвигатель, в котором вращающийся ротор передает крутящий момент на систему шестеренок, преобразующих вращение ротора в возвратно-поступательное движение штока. На выступающем из корпуса конце штока закреплена пилка, с помощью которой и выполняется распиловка материала.

Поломки электролобзиков встречаются двух видов – электрические и механические. Механическая поломка деталей, как правило, легко определяется внешним осмотром или по нарушению работы лобзика.

А вот если виновата электрическая часть лобзика, то без понимания работы электрической схемы домашнему мастеру самостоятельно отремонтировать электролобзик сложно. Поэтому рассмотрим, как протекает ток через схему электролобзика.

Питающее напряжение переменного тока 220 В подается с помощью сетевого шнура на клеммы кнопки включения электролобзика. На фото провода показаны линиями синего и красного цветов со стрелками. При нажатии на кнопку контакты замыкаются и передают питающее напряжение на регулятор скорости вращения двигателя.

Вращая колесо регулятора можно изменять скорость перемещения пилки и как следствие, скорость распиловки материала. Кнопка включения и регулятор скорости являются вспомогательными элементами электрической схемы.

С регулятора скорости питающее напряжение подается на электродвигатель, включенной обычно по смешанной схеме, обеспечивающей, в отличие от других типов схем включения, высокий крутящий момент двигателя на малых оборотах.

Отличительной особенностью смешанной схемы является параллельное включение одной из обмоток статора с обмотками ротора и включение этой пары последовательно со второй обмоткой статора.

Поэтому ремонт электрической части лобзика заключается в определении неисправности одного из четырех элементов – сетевого шнура, кнопки включения, регулятора скорости и электродвигателя.

Устройство и принцип работы электролобзика

Электролобзик — это универсальный инструмент для резки разных, преимущественно листовых, материалов:

• фанера;
• МДФ, ДСП или ДВП;
• гипсокартон;
• пластик;
• массив дерева (толщиной до 9 см, в зависимости от рабочей длины пилки).

Кроме этих материалов, электролобзик способен резать алюминиевые или стальные листы, надо только установить специальную пилку с мелким зубом. В отличие от дисковых пил, лобзик выполняет криволинейный рез, позволяя мастеру вырезать контуры различных геометрических фигур. Устройство несколько сложнее, чем у других электроинструментов, поскольку для работы необходимо преобразовать осевое вращение электродвигателя в возвратно-поступательное движение в направлении, перпендикулярном оси вращения ротора. Эту задачу решает специальный механизм, расположенный в передней части инструмента. Он обеспечивает движение штока вверх-вниз.

Для удобства и безопасности работы имеется опорная плита, скользящая по поверхности обрабатываемого материала. Пилка крепится к нижней части штока с помощью зажимного винта. Все элементы установлены в пластиковый корпус, верхняя часть которого является рукояткой с нажимной кнопкой и регулятором частоты вращения. Кроме основных функций имеется регулятор маятникового движения пилки, облегчающий резку плотных и твердых материалов. Опилки частично сдуваются с помощью крыльчатки, установленной на валу двигателя и выполняющей функции вентилятора.

Как обеспечить ровное пиление лобзиком

Если все меры по регулировке насадки выполнены правильно, но инструмент уходит в сторону и пилит криво, остается уделить внимание собственным действиям по эксплуатации прибора. Чтобы рез получался ровным, необходимо:

• качественно закреплять деталь на рабочем столе;
• внимательно выбирать лезвие в соответствии с материалом, толщиной и шириной заготовки;
• предварительно наносить на металл или древесину линию распила карандашом или маркером.

Чтобы рез шел не криво, а с максимальной точностью, в процессе эксплуатации инструмента нужно пользоваться встроенным лазерным указателем и подсветкой.

Для обеспечения аккуратного распила нужно постоянно убирать опилки с линии разметки

Выбираем подходящий инструмент

Опытные специалисты советуют приобретать бытовой или полупрофессиональный D-образный лобзик. Управлять приспособлением просто. Мощные модели весят больше, поэтому распил ими осуществляется сложно.

Чтобы работа не представляла проблемы, следует подбирать модели, оснащённые ступенчатым регулятором скорости, электронным стабилизатором и маятниковым ходом. Надёжно крепится полотно, если взять специальную пластиковую накладку. Определяясь с выбором инструмента, рекомендуется проконсультироваться со специалистами, прочитать инструкцию. В ней прописаны достоинства работы с тем или другим вариантом технического устройства.

Выбираем режущее полотно

Отличие вариантов режущей части заключается в различных длинах зубцов. Также зависит качество детали от их частотности. Предпочитайте проверенные торговые марки. В зависимости от конфигурации зубьев существуют следующие классификации пилок:

1. Равное расстояние и одно направление зубцов характерно для стандартных изделий.
2. Популярностью отличаются варианты с пропущенным зубцом. Дефект благоприятно сказывается на скорости распила, что приводит к меньшему нагреву конструкции. Устройство не заедает и хорошо работает.
3. Есть сдвоенные модели, позволяющие лучше разрезать заготовку.

Размечаем линию пропила

Наметьте, как будете пилить материал. Для этого наметьте линию, воспользовавшись линейкой, маркером или карандашом. Направляйте деталь рейкой, крепить её и рабочий материал следует двумя струбцинами.

Устройство и принцип работы электролобзика

Рисунок 1 – Устройство электролобзика

Электролобзик — это универсальный инструмент для резки разных, преимущественно листовых, материалов:

• фанера;
• МДФ, ДСП или ДВП;
• гипсокартон;
• пластик;
• массив дерева (толщиной до 9 см, в зависимости от рабочей длины пилки).

Кроме этих материалов, электролобзик способен резать алюминиевые или стальные листы, надо только установить специальную пилку с мелким зубом. В отличие от дисковых пил, лобзик выполняет криволинейный рез, позволяя мастеру вырезать контуры различных геометрических фигур. Устройство несколько сложнее, чем у других электроинструментов, поскольку для работы необходимо преобразовать осевое вращение электродвигателя в возвратно-поступательное движение в направлении, перпендикулярном оси вращения ротора. Эту задачу решает специальный механизм, расположенный в передней части инструмента. Он обеспечивает движение штока вверх-вниз.

Для удобства и безопасности работы имеется опорная плита, скользящая по поверхности обрабатываемого материала. Пилка крепится к нижней части штока с помощью зажимного винта. Все элементы установлены в пластиковый корпус, верхняя часть которого является рукояткой с нажимной кнопкой и регулятором частоты вращения. Кроме основных функций имеется регулятор маятникового движения пилки, облегчающий резку плотных и твердых материалов. Опилки частично сдуваются с помощью крыльчатки, установленной на валу двигателя и выполняющей функции вентилятора.

Устройство лобзиков с электрическим приводом и их неисправности

Конструкция электролобзиков разных фирм мало отличается. Состоит он из корпуса, подошвы, пильного полотна, механизма режущего инструмента, редуктора и электродвигателя, приводящего в движение рабочий орган инструмента.

Различие в моделях того или иного изготовителя заключается в конструктивных особенностях некоторых узлов. Закономерно то, что неисправности и причины их возникновения тоже идентичны.

Знание наиболее часто встречающихся отказов электроинструмента и профилактических мер по их предупреждению поможет и начинающему мастеру, и опытному профессионалу.

Среди характерных выходов из строя лобзиков с электрическим приводом можно выделить:

1. Кривизна пиления.
2. Изменение формы или разрушение опорного ролика.
3. Поломка узла крепления режущего инструмента.
4. Повреждение зубчатых колес редуктора.
5. Разрушение или искривление опорного штока.
6. Поломка зубьев на цанге лобзика.
7. Досрочное изнашивание червячной передачи якоря.

Техническое обслуживание и профилактика лобзика

Как и всякое техническое устройство, электролобзик нуждается в профилактическом обслуживании. По истечении гарантийного срока нужно провести несколько несложных операций и срок годности инструмента снова продлится на год или два, в зависимости от интенсивности эксплуатации.

1. Заменить графитовые щётки на коллекторе электродвигателя.
2. Провести ревизию токопроводящих проводников, в том числе сетевого шнура. При обнаружении повреждений и износа — заменить.
3. Очистить внутреннюю полость инструмента от пыли, мусора и стружки.
4. Заменить смазку в механических узлах — подшипниках и редукторе.

Самостоятельной заточкой пилок сегодня редко кто занимается. Особенно, если полотно имеет трёхгранные зубья, имеющие повышенную проходимость и выброс стружки. В домашних условиях такой зуб заточить невозможно. Более того, такие попытки могут привести к тому, что лобзик начнёт бить, повысится уровень вибрации. Вслед за этим разобьётся гнездо пилкодержателя, что приведёт к появлению люфта ведущего штока. Затупившаяся пилка просто заменяется. Благо, цены на них доступные.

Как разобрать лобзик смотрите в приведённом ниже видео.

Видео: Разборка и смазка электролобзика

Если вы не чувствуете уверенности в своих силах, лучше прибегнуть к помощи специалистов.

Профилактические мероприятия по уходу за электролобзиком

Зная, как устроен электролобзик, принцип его работы и способы ремонта своими руками, остается разобраться в еще одной детали — профилактика или как продлить срок эксплуатации оборудования. Если регулярно производить проверку наличия смазки, исправности расходных материалов, а также устранять мелкие поломки, то инструмент прослужит в несколько раз выше без проведения крупных ремонтных манипуляций.

Профилактику инструмента можно выполнять зимой, когда прибор не используется. Для этого следует разобрать лобзик, произвести визуальный осмотр, очистить редуктор и смазать его, заменить в случае износа щетки, очистить шток и шпиндель, зачистить контакты кнопки. Процесс этот занимает не много времени, и главное, что таким способом можно исключить на 90% вероятность поломки лобзика в неподходящий момент. В материале представлен видео ролик, как отремонтировать электролобзик от А до Я своими руками. Опираясь на инструкцию в публикации, инструмент всегда будет готов к работе.

Виды неисправностей

Рисунок 2 – Электролобзик в разобранном виде Чаще всего, электролобзик выходит из строя из-за чрезмерно высоких нагрузок.

Они возникают при длительном пользовании, работе с неправильно выбранной пилкой или прочих эксплуатационных ошибках.

Основная, если не единственная причина всех неисправностей — разовая или постоянная перегрузка инструмента, мощность которого слишком низка для решения поставленных задач.

Во время работы все узлы и детали инструмента выдерживают усилия, способные вывести их из строя.

Это в равной степени относится как к механической, так и к электрической части лобзика. Возможные проблемы могут быть условно разделены по принадлежности к той или иной группе, поэтому следует рассмотреть их по отдельности.

Механические неисправности

Неполадки в работе лобзика механического типа возникают из-за поломок или износа узлов, деталей механизма. При этом, электродвигатель работает в штатном режиме, но добиться от инструмента нормальной работы не удается. Различают несколько типичных неисправностей:

1. Во время работы полотно пилки сильно уводит в сторону. Чаще всего, причина такого состояния — загрязнение или износ деталей инструмента. Решением проблемы станет очистка и замена проблемных элементов.
2. Шум, сильная вибрация или стук в редукторе. Появление подобных признаков, нехарактерных звуков или подергиваний инструмента свидетельствует о неполадках преобразователя — сильном загрязнении, высыхании или отсутствии смазки, износе или поломке зубчиков шестеренок. Решением проблемы становится осмотр механизма при снятой боковой крышке, обнаружение источника проблемы и замена отказавшей детали на новую, работоспособную.
3. Во время распиливания лобзик бьет. Эта проблема возникает из-за поломок штока, маятникового механизма, появления большого количества пыли или прочих загрязнений на подвижных элементах. Эту неисправность устраняют путем замены или, реже, очистки проблемного узла от загрязнений.

Неисправности двигателя

Рисунок 3 – Внутреннее устройство. Проблемы с электрической частью инструмента возникают довольно часто, поскольку нагрузка на нее велика и постоянна.

Мощность электродвигателей, устанавливаемых на подобные инструменты, обычно находится в диапазоне 600-900 Вт, а нагрузку на пилку приходится передавать через редуктор.

Устройство

Электролобзик – это инструмент, который подходит для работы с самыми разными материалами:

• цельное дерево;
• ДСП;
• фанера;
• оргалит;
• мягкий металл;
• ПВХ материалы.

Механизм лобзика также испытывает большие нагрузки. Если подобный агрегат используется регулярно, то следует знать его компоновку, как он работает.

Принцип устройства этого агрегата несложен, главными блоками его являются:

Воздушный кулер, регулировка скорости, узел маятникового движения – это все вспомогательные элементы удержания, которые обеспечивают продолжительность и производительность работы.

С точки зрения трансформации электрической энергии происходит такой процесс:

• электрический импульс, поступая в инструмент, переходит на щетки (они сделаны из графита), что обеспечивает появление вращательного момента на роторе;
• импульс вращения передается на редуктор – узел, который трансформирует крутящий момент в поступательное движение, которое направляется на шток.

В этой схеме особая роль отводится крепежному узлу, который обеспечивает надежное соединение штока с движущимся полотном.

Как видим, принцип устройства электролобзика един для всех моделей. Разница присутствует только в качестве сборки, подгонке узлов, материалах.

Модельный ряд

Как уже упоминалось, деревообрабатывающая техника занимает приоритетное место в каталоге компании. Есть здесь и несколько интересных моделей лобзиков Интерскол, с некоторыми мы познакомимся поближе.

Лобзик Интерскол МП-65 550Э в работе

Достоинства лобзика Интерскол:

• Высокое качество сборки и комплектующих, сочетающееся с доступными ценами;
• Система QuickFix, обеспечивающая быструю безинструментальную замену пильного полотна;
• Возможность прямолинейного и криволинейного реза различных материалов;
• Функция «маятниковый ход», для регулировки точности и скорости реза;
• Большое количество недорогих оригинальных запчастей на рынке;
• Разветвленная сеть сервисных центров.

Недостатки лобзика Интерскол:

• Отсутствует подсветка рабочей зоны;
• На некоторых моделях происходит сильное запыление рабочей зоны, из-за чего страдает качество реза;
• Отсутствует кейс для хранения и транспортировки лобзика.

Интерскол МП-55/500Э

Лобзик оснащен мотором, мощностью 500 Вт, и может применяться для распиливания различных материалов, в том числе стали, алюминия, древесины. Инструмент оснащен инструментальным зажимом пильного полотна, имеет откидной защитный козырек и механизм фиксации в рабочем положении.

Интерскол МП-55/500Э

Интерскол МП-65/550Э

Бытовой многофункциональный инструмент, предназначенный для работы с различными материалами. Лобзик оснащен двигателем, мощностью 550 Вт, имеет электронный блок управления и четыре уровня осциллирующего движения пильного полотна.

Лобзик Интерскол МП-65/550Э

Благодаря регулируемой платформе, вы без труда сможете сделать пропил под углом до 45 в древесине или другом материале. Отметим стильный дизайн электрического лобзика и эргономичную рукоятку с прорезиненными накладками. Сегодня производитель предлагает модель Интерскол МП-65/550Э за 2 820 рублей.

Интерскол МП-65Э-01

Еще один бытовой электролобзик от отечественного производителя. Двигатель, мощностью 570 Вт. Дает возможность сделать криволинейный или прямолинейный распил древесины, толщиной до 65 миллиметров. Для стали этот показатель равен 6 мм, глубина пропила в алюминии – 12 мм.

Лобзик Интерскол МП-65Э-01

Лобзик оснащен всеми современными системами, повышающими производительность труда и обеспечивающими безопасность оператора. Бесключевой быстрозажимной патрон гарантирует быструю смену полотна, а четыре степени подкачки увеличивают скорость работы. На модели Интерскол МП-65Э-01 предусмотрена возможность подключения к пылесосу, что позволяет производить работы в помещениях, без принудительной вентиляции. Сегодня стоимость такого инструмента составляет 2 820 рублей.

Как это работает

Принцип работы электролобзика достаточно прост. Задача его главного маятникового механизма заключается в преобразовании вращения вала электродвигателя в поступательно-возвратное движение штока, на котором закреплена пила. Устройство состоит из следующих важных компонентов.

1. Система управления электродвигателем. В самом простом случае состоит из комбинированной пусковой кнопки. У нее есть устройство фиксации и регулятор оборотов. Последний может быть реализован как встроенный или внешний.
2. Электродвигатель. Это основной компонент, преобразующий электрическую энергию в механическую.
3. Блок вентиляции. Обычно выполняется в виде лопастной втулки, установленной на валу мотора.
4. Червячный узел. Представляет собой втулку со спиральными выступами на валу электродвигателя и шестеренчатое колесо маятникового механизма.
5. Маятниковый механизм. Его конструкционное решение может быть как кардинально простым, так и с повышенным ресурсом в дорогом инструменте.
6. Шток, двигающийся вертикально, с устройством фиксации пилы на одном из концов.
7. Вспомогательные направляющие узлы. Это опорный ролик пилы, система маятникового движения, основание инструмента, позволяющее устанавливать наклон реза.

Типовое устройство электролобзика

Несмотря на кажущуюся сложность, все работает достаточно просто. При пуске двигатель начинает вращение. Втулка на его валу, часть червячного узла, передает усилие на шестерню маятникового механизма. Последний вращается с гораздо меньшей скоростью относительно двигателя. Но в таком же соотношении с большим моментом силы.

Маятник также достаточно прост для понимания. В общем случае, это соосные шестерня привода и пластина взаимодействия со штоком. В самой простой конфигурации у последней есть две ключевые точки. Это ось вращения и место крепления шатуна, отстоящее от нее по вертикали на половину показателя хода пилы инструмента.

Шток приводится в поступательно-возвратное движение следующим образом: вращаясь, пластина маятника перемещает вторую ключевую точку. Это происходит в двух направлениях, горизонтали и вертикали. С помощью шатуна, металлической пластины, усилие передается на шток. Последний может двигаться только по вертикали между горизонтальными ограничителями.

Резка ламината электролобзиком

Общая механика работы электролобзиком проста. Оператор направляет пильное полотно по линии будущего реза. Чтобы гарантировать ему точность работы, пила фиксируется по горизонтали при помощи опорного ролика. В нем есть углубление, по которому вертикально перемещается режущий инструмент.

Типовые неисправности электролобзиков

типовых неисправностей электроинструмента

Электролобзик является универсальным электроинструментом, подходящим для работы с различными материалами. Он может работать с деревом, металлом, пластиком и др. Такая универсальность обеспечивается применением огромного разнообразия пильных полотен, которые есть на все случаи жизни. При работе электролобзик и его составляющие испытывают большие механические нагрузки. Опыт сервисных центров по ремонту электроинструмента, а также советы профессионалов помогают обозначить основные неисправности электролобзиков и причины их возникновения.

Типовые неисправности электролобзиков и их причины

1. 1. Поломка опорного ролика. Пильное полотно, закрепляемое в электролобзик, является его главным рабочим элементом, выполняющим полезную работу. Лобзиковая пилка крепится на опорный ролик лобзика, и этот ролик принимает на себя наибольшую нагрузку в процессе резки материала.

Причины, по которым опорный ролик может быть перегружен и преждевременно выведен из строя:

• использование некачественной пилки;
• использование чересчур затупленной пилки;
• использование пилки, не соответствующей характеру выполняемых работ.

В результате перегрева ролик может просто заклинить. В другом случае может произойти распил самого ролика пильным полотном.

Методы предупреждения этой поломки

• использовать только качественные комплектующие;
• вовремя менять полотна, не дожидаясь, пока они сильно затупятся;
• использовать полотна, соответствующие характеру выполняемых работ;
• работать электролобзиком бережно, не допуская чрезмерных усилий при распиловке, и следовать рекомендациям производителя.

Поломка узла фиксации полотна. Безинструментальная фиксация пильного полотна является удобной возможностью, которая присутствует во многих моделях электролобзиков. Позволяет быстро сменить режущий наконечник, не тратя много времени. Проблема в том, что этот узел может выйти из строя из-за частого попадания в него пыли, создаваемой лобзиком при работе.

Профилактические меры

• периодически очищать крепление для полотна от пыли;
• смазывать его при необходимости смазками типа WD-40;
• использовать возможность подключения к лобзику пылесоса или пылесборника.

Повреждение деталей редуктора. Причина заключается все в той же пыли, которая может попадать внутрь редуктора через вентиляционные отверстия и приводит к поломкам. Как и в п.2 помочь может пылесос или пылесборник.

Излом или изгиб опорного штока. Предупредить поломку можно развивая культуру аккуратной работы электроинструментом. В частности, нельзя ронять лобзик; стараться избегать столкновений корпуса и штока с выступающими деталями обрабатываемого материала.

Облом зубьев на цанге лобзика. Происходит при попытке затянуть не до конца вставленную пилку. Здесь ничего кроме внимательности не поможет.

Преждевременный износ червячной передачи якоря электролобзика и его главной косозубой шестерни. Возникает в том случае, когда сам процесс резки начинается еще до того, как двигатель набрал полные обороты. Предупреждение: не подносить пильное полотно лобзика вплотную к обрабатываемому материалу до тех пор, пока не установится нормальная скорость хода.

Следуя этим простым советам, вы продлите срок бесперебойной работы вашего электролобзика.

Другие виды электрических поломок лобзиков и их устранение

Кроме вышеперечисленных дефектов, при эксплуатации электроинструмента могут возникнуть другие виды поломок, связанные с электрической частью:

1. Не пилит под нагрузкой. Проявляется поломка, когда при попытке распиливания материала, снижается производительность инструмента. Для устранения такого дефекта понадобится диагностика мотора. Другой причиной может быть плохой контакт в кнопке или значительный износ щеток. Графитовые щетки подлежат замене при износе более 40%-60%
2. Обороты плавают при работе — причиной может быть слабый контакт. Если в процессе функционирования инструмента слышен запах гари, то вследствие слабого контакта возникает оплавление изоляции проводов или корпуса кнопки. Для выявления поломки, понадобится разобрать инструмент и осмотреть его
3. Если при работе искрят щетки — требуется их замена. Недопустимо, когда наблюдается значительное искрение щеток, так как от этого снижается не только мощность инструмента, но еще и возникают следующие негативные последствия — увеличивается нагрузка, а значит, растет ток в обмотках статора и ротора, а также искрение способствует деформированию медных ламелей коллектора. Долго эксплуатировать инструмент с неисправными щетками нельзя, и следует их заменить как можно быстрее. Обнаружить искрение можно через вентиляционные отверстия или щели в корпусе инструмента

Чтобы на лобзике заменить щетки, понадобится разобрать его. На некоторых профессиональных моделях инструментов имеются специальные каналы для быстрой замены. Щетки крепятся в щеткодержателях. Крепление может быть двух типов — в виде защелки или винта. После вывинчивания или отщелкивания щетки, ее необходимо извлечь, отсоединить провод и в аналогичном порядке установить новый графитовый элемент.

Это интересно! Для маломощных электродвигателей применяются графитовые щетки с малым содержанием меди в составе.
