Как правильно установить бойлер своими руками

Подключение водонагревателя к сети

Что нужно знать:

Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
Популярный вариант установки маломощных моделей – через розетку

Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
Нельзя пользоваться розеткой, если оборудование очень мощное

Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Правила перед подключением:

  • Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
  • Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении

1 способ подключения

  1. Отмерить расстояние от розетки до точки монтажа водогрея.
  2. Разобрать электровилку, снять изоляцию кабеля.
  3. Счистить изоляцию с жил с обеих сторон.
  4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
  5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

  1. Протянуть кабель от нагревателя к щиту питания.
  2. Смонтировать автомат рядом с агрегатом, провести кабель.
  3. Оголить кабель на 10 см и фазу.
  4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
  5. Оголить кабельные жилы с двух сторон.
  6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
  7. Перекрыть подачу питания, подключить агрегат к щитку.

Чего нельзя делать?

Что не рекомендуется делать при подключении:

  1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
  2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
  3. Монтировать агрегат без технических знаний.
  4. Сливать бак, не отключив электропитание.
  5. Игнорировать правила безопасности.
  6. Использовать некачественные запчасти неизвестных брендов.
  7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Проведение работ с косвенным нагревателем

В зависимости от источника тепла, подключение может быть различным. Подсоединение может выполняться к отоплению, одноконтурному или двухконтурному котлу.

К системе отопления

Конструкция водонагревателя предусматривает обвязку. С ее помощью выполняется подсоединение к воде и отоплению.

Что важно учитывать:

  • Холодная вода подается только через низ.
  • Нагретая жидкость выходит по трубе через верх.
  • Подсоединять тепловые коммуникации нужно через верх. Выход — через нижний патрубок.

Через трехходовой клапан

Если в системе предусмотрен циркуляционный насос, тогда работы проводятся так:

  • Двухконтурный котел и нагреватель монтируются параллельно.
  • Следом за насосом устанавливается трехходовой клапан.
  • К котлу подключается тройник, шланг которого ведет к теплообменнику.

Энергонезависимая схема

Если ваш котел энергонезависим, нагреватель лучше расположить выше. Циркуляция будет выполняться под воздействием гравитации. Если в схему включить насос, тогда работа будет зависеть от электричества.

Если соблюдать правила, можно провести работы самостоятельно: быстро и безопасно. В этом вам поможет видео:

Подготовка перед подключением устройства

На подготовительном этапе монтажа электрической водонагревательной системы нужно провести ряд несложных манипуляций.

Правильно выбрать место для монтажа бойлера. Целесообразно чтобы после установки конструкции все соединительные элементы имели прямой доступ, что позволит упростить работы в случае с ремонтом или во время планового обслуживания оборудования.
Стена, на которой будет выполняться монтаж электрического бойлера должна обладать достаточным запасом прочности, чтобы выдерживать общую массу бака, наполненного, водой

Общий вес стандартных бытовых бойлеров может составлять 100 и более килограмм.
Важно чтобы бойлер располагался в непосредственной близости от труб холодного водоснабжения. Если это, по каким-либо причинам невозможно, то придётся прокладывать дополнительные трубы для подвода воды.

Электрические бойлеры для нагрева воды оборудуются тэнами – электрическими нагревательными элементами с достаточно большой мощностью до 2 кВт. Поэтому с целью безопасности подключение устройства должно производиться непосредственно в электрический щиток с помощью мощного кабеля соответствующего сечения. При этом специалисты рекомендуют использовать медный кабель.

Для монтажа автономного электрического водонагревателя своими руками в арсенале домовладельца должен присутствовать следующий инструмент и расходные материалы:

  • стандартная строительная рулетка и водяной уровень;
  • дрель с функцией отбойника и комплект свёрл разного диаметра;
  • набор ключей для затяжки соединительных узлов;
  • тройники-фитинги, предназначенные для врезки в трубопровод;
  • запорные краны, которые устанавливаются на входных частях труб, подводящих, воду к бойлеру;
  • уплотнительная лента, пакля или специальная паста для герметизации мест соединений;
  • соединительные шланги для отвода и забора воды;
  • если холодный трубопровод расположен в отдалённости от бойлера, могут понадобиться дополнительные трубы необходимой длины.

При выборе труб важно учитывать, что не все из них способны выдерживать воздействие горячей воды. Поэтому во время их покупки важно ознакомляться с их основными характеристиками

Какие бывают виды?

Водонагреватели делятся на классы или типы, в зависимости от используемой энергии для подогревания воды. Они могут работать на газу или от энергетического оборудования. Более экономичные модели, работающие от газового оснащения. В такой ситуации установкой должны заниматься сантехники с разрешительной документацией на проведение монтажных работ.

Энергетическое водонагревательное оборудование дома можно устанавливать самостоятельно. Ниже подробнее рассмотрим варианты современных терморезервуаров для подогревания воды.

Проточный тип

В подобных ёмкостях вода прогревается постепенно, после того как ее использовали. При нагревании можно получать горячую воду в большом количестве. В период потребления, мощности водонагреватель берет предостаточно.

С подогревателем проточного вида вода из-под крана сразу же течет в горячем состоянии. Бойлер такого типа довольно компактный, что удобно для малого пространства. Особенность этих водонагревателей — имеются некоторые ограничения, касающиеся максимально допустимой температуры воды и потребления электроэнергии.

Накопительный тип

Отличительный момент терморезервуара накопительного типа — его невысокая мощность. Внешне водный нагреватель этого типа громоздкий. У него объемный резервуар, где вода нагревается с помощью тэна. Конструкция рациональна в использовании, если необходимо расходовать подогретую воду в большом объеме. Например, подойдет для большой семьи.

Недостаток накопительного бойлера — это отсутствие быстрого действия. Быстрота нагрева воды непосредственно зависит от объемности нагревательного бака этого типа. Не последнее место занимает мощность тэна. Чтобы вода нагревалась до комфортной температуры, понадобится время.

В терморезервуар с накоплением воды встроена специальная функция, которая автоматически контролирует температуру. Когда вода начинает остывать, сразу же включается тэн и подогревает ее до необходимого показателя.

При подборе варианта нагревательного прибора действует несколько правил:

  • Объем 10-15 л. Резервуар предназначен для повседневных небольших нужд. К примеру, подогретая вода используется только в умывальнике;
  • Объем 50 л. Столько воды будет достаточно, чтобы ополоснуться в душевой кабинке;
  • Объем 80-100 л. Емкость с комфортной для тела водой, сможет удовлетворить любые потребности всей семьи. Можно искупаться в ванне, употребить воду для мытья посуды или просто принять душ.

Чаще применяют накопительные нагревательные резервуары. Это себя вполне оправдывает, ведь подогретая вода в одно и то же время может поступать сразу в несколько мест. Резервуар еще можно использовать, как запасник воды.

Установка накопительного водонагревателя

Примерно так же производиться монтаж накопительного водонагревателя.

Вначале выбирается место расположения бойлера. К нему должен быть хороший доступ для проведения обслуживания.

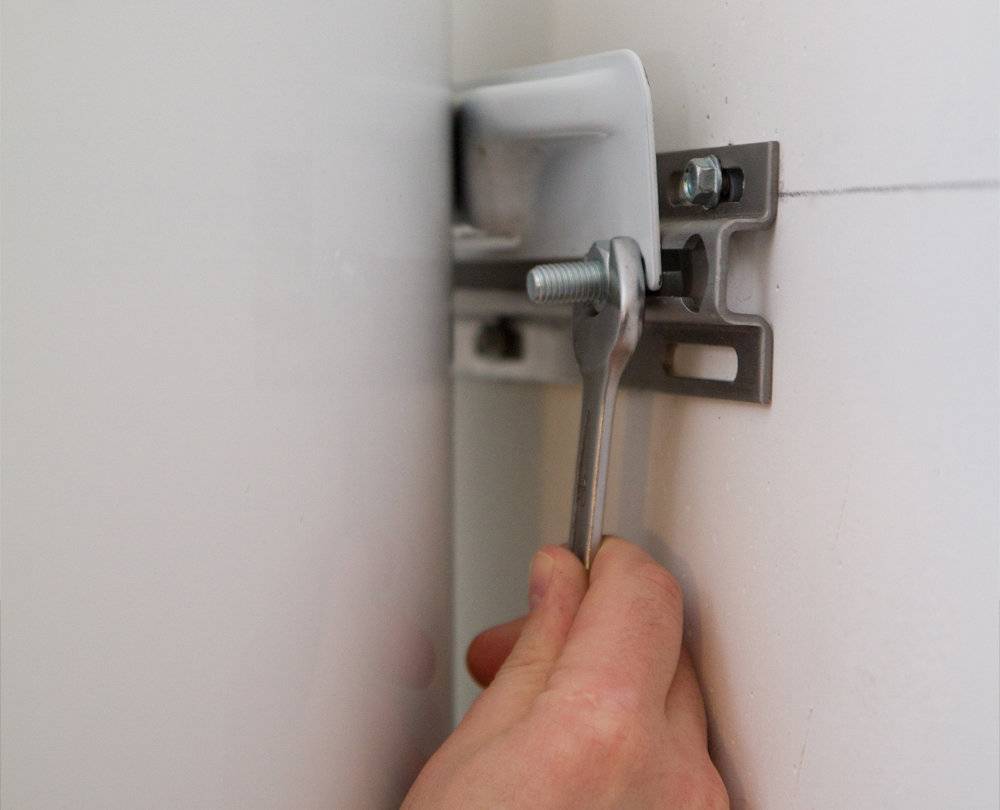

Затем производятся все замеры и сверление отверстий для установки монтажных крюков.

Дополнительно может понадобиться установка страхующих болтов.

Другой способ.

Затем производится подключение водоснабжения. Если в дом заходит только трубопровод с холодной водой, то в него врезается тройник, а на него уже запорный кран.

На подводящем выводе в бойлер должен располагаться предохранительный клапан, которым обеспечивается поддержание нужного давления в бойлере.

Поскольку в этом клапане имеется вывод для воды, то к нему нужно будет подсоединить силиконовую трубку, конец которой вывести в слив.

К выходу из бойлера присоединяется шланг, по которому горячая вода будет подаваться на трубопровод, ведущий к потребителям.

Поэтому прокладку этого трубопровода желательно произвести заранее.

После производится подключение нагревателя к электрической сети. Подключение лучше производить к распределительной коробке, расположенной ближе всего к счетчику.

Сейчас уже для этих целей можно использовать умные розетки, но нужно знать модели, которые могут выдержать большую нагрузку.

Провод желательно укладывать в штробу с последующей ее заделкой. Недалеко от бойлера в проводку нужно установить автоматический выключатель.

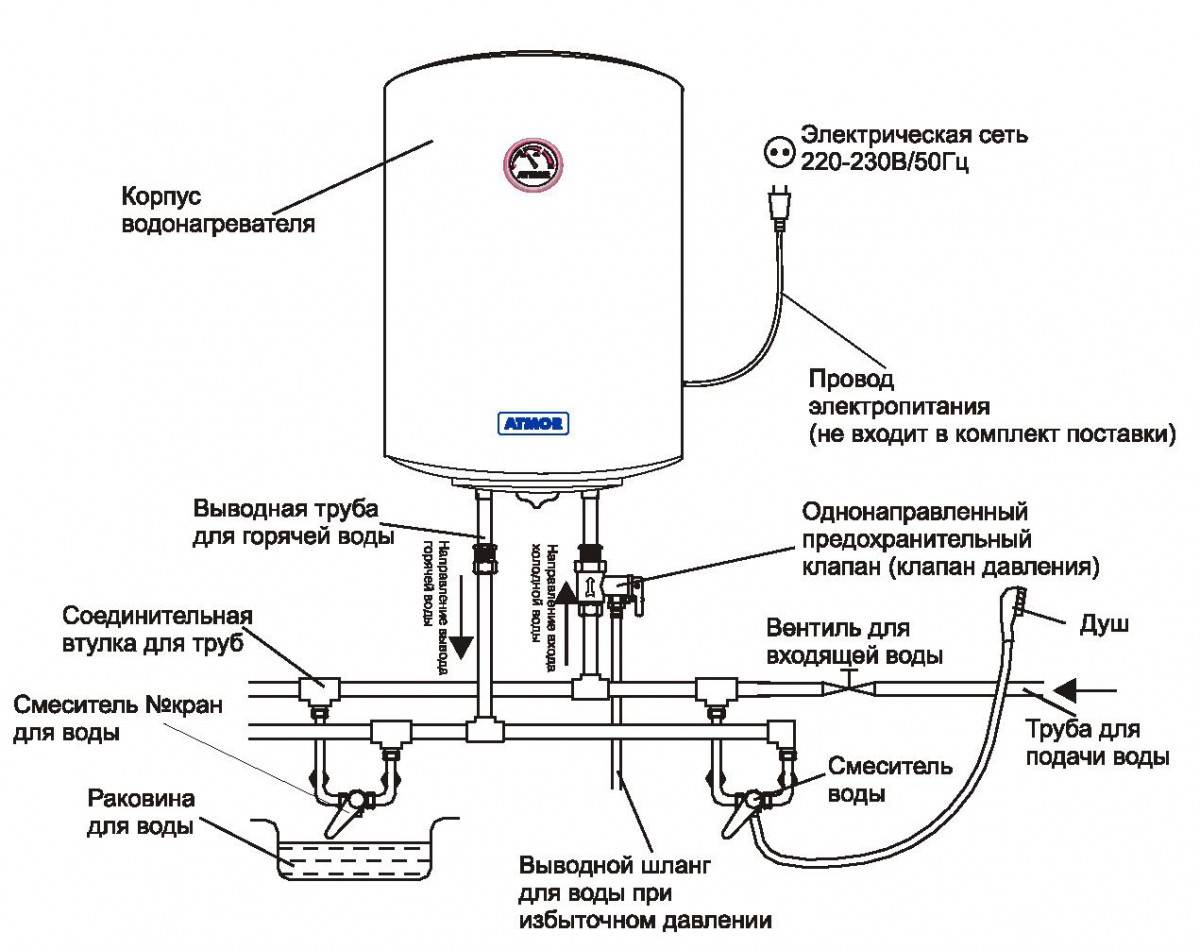

Принципиальная схема установки бойлера.

Если в дом заходит и трубопровод с горячей водой, то нужно будет производить врезку выводящего патрубка с бойлера в этот трубопровод и установку еще одного тройника и двух дополнительных кранов.

После понадобиться закачка нагревателя водой. Для этого нужно открыть один из кранов точки потребления, а после уже – кран подачи воды на нагреватель.

Если имеется подключение к трубопроводу централизованной горячей воды, кран, установленный перед тройником нужно закрыть и открыть кран на выводе из бойлера.

Вода, заполняя систему, будет выталкивать имеющийся в системе воздух и тот будет выходить через кран точки потребления.

Во время закачки нужно осмотреть все соединения трубопроводов на наличие течей.

При надобности соединения можно подтянуть. Если после подтяжки течь сохраняется, соединение лучше перепаковать, предварительно перекрыв все краны подачи и слив воду из системы.

Примеры установки бойлера.

После заполнения систем водой, выполняется подключение бойлера к сети.

Виды автономных водонагревательных котлов

На сегодняшний день на строительном рынке и в супермаркетах бытовой техники представлен широчайший выбор бойлеров – автономных устройств для нагрева воды. При этом чтобы не ошибиться с выбором оптимально подходящего устройства для конкретно взятого дома, нужно разбираться в разновидностях систем подобного рода. При этом основным параметром различия бойлеров считается их тип.

  1. Конструкция бойлера может быть накопительной – металлический бак с водонагревательными элементами как на фото. Такое оборудование вмещает в себе достаточно большое количество воды, которая в нём же и нагревается. Впоследствии эту воду расходуют по мере необходимости. При этом подогрев воды требует определённого количества времени.
  2. Автономная проточная водонагревательная конструкция бойлера, в которой нагрев воды происходит непосредственно в трубах. Удобством такой системы является моментальная доступность горячей воды при открытии крана.

Также конструкция бойлера может отличаться по тепловым носителям.

  1. Электрический бойлер оснащается специальными тэнами, которые работают от сети переменного тока.
  2. Газовые бойлеры для нагрева воды как на фото используют тепло пламени.

Хочется отметить, что для подключения газового оборудования к магистральной сети без помощи сертифицированных специалистов не обойтись, так как самостоятельные эксперименты запрещены по закону. При этом для ввода в эксплуатацию газового бойлера потребуются специальные разрешения организации предоставляющей подачу газа потребителю.

Если говорить об электрическом бойлере, то его подключение, возможно, своими руками. Принцип функционирования такой системы очень похож на работу стандартного электрочайника, поэтому его установка не вызывает каких-либо затруднений. К самым распространённым моделям бойлеров с электрическим подогревом воды относятся устройства накопительной конструкции, порядок подключения которых будет рассмотрен более подробно.

Подключение бойлера к стальному водопроводу

На сегодняшний день благодаря наличию современных технологий, подключение накопительного бойлера к водопроводу из стальной трубы возможно даже без использования сварочного аппарата.

Для этого используются специальные тройники – «вампиры», которые монтируются непосредственно на поверхности стальных труб. Благодаря использованию устройств подобного рода можно своими руками выполнить подключение любой бытовой техники к водопроводу из металлических труб.

Тройники – «вампиры» похожи на металлические хомуты на боковых сторонах, которых установлены патрубки с готовой резьбой. Тройники крепятся на нужном участке трубы, заранее очищенном от ржавчины, краски и других загрязнений. При монтаже используется резиновая подложка, а сама конструкция фиксируется с помощью винтов.

После установки таких тройников электродрелью со сверлом по металлу и специальной защитной втулкой в металлической трубе высверливается отверстие подходящего диаметра. Естественно, что такие работы должны проводиться только при перекрытой подаче воды. После этого на резьбу накручивается кран, от которого идёт шланг соединяющий водопровод с бойлером.

Первое включение

Перед первым включением электрического водонагревателя наполняют емкостью водой. Для этой цели открывают входные и выходные вентили бойлера.

Включают линию электропитание бойлера через розетку или автомат в домовом щитке. Проверяют функциональность автоматического выключателя. Для этого используется прибор — тестером. Запускают нагрев с помощью регулятора температуры, должна появиться цветовая индикация на панели устройства.

Фиксируют начальные показания температурного датчика, затем контролируют их каждые 15 минут. Рост температуры говорит о правильно выполненном монтаже. Ожидают, когда произойдет полный нагрев воды в баке, проверяют время нагрева и температуру, чтобы они соответствовали заявленным производителем значениям.

После достижения установленной температуры, проверяют, чтобы терморегулятор самостоятельно отключил нагрев. В процессе также контролируют работу предохранительного клапана.

Через него должны выходить излишки воды при термическом расширении, чтобы корпус не взорвался от излишнего давления.

Если все конструктивные элементы электрического водонагревателя во время первого пуска, работают с параметрами заявленными производителями в техническом паспорте, то бойлер можно оставлять в автоматическом режиме.

Схемы подключения своими руками

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

К емкости с водой

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.

Также используется поплавок для отслеживания уровня жидкости.

Соединительная трубка должна обладать запорным вентилем.

Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

Правила:

  • Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
  • Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

К водопроводу

Советы перед установкой:

  • Используйте только оригинальные детали, рекомендованные поставщиком.
  • Не включайте устройство без воды, он может сгореть.
  • Жидкость из бойлера пить нельзя.

Этапы подключения:

  1. Определить тип водопровода.
  2. Прикрепить устройство к стене.
  3. Подключить согласно правилам и схемам, представленным ниже.

Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Инструкция:

  1. Зачистить место соединения, удалить старую краску и грязь.
  2. Соединить хомут и трубу, используем прокладку для уплотнения.
  3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
  4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
  5. Установить краны.
  6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

Инструкция:

  1. Сделать разрез в трубах, припаять тройники.
  2. Отверстия тройников спаять с трубами для нагревателя.
  3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

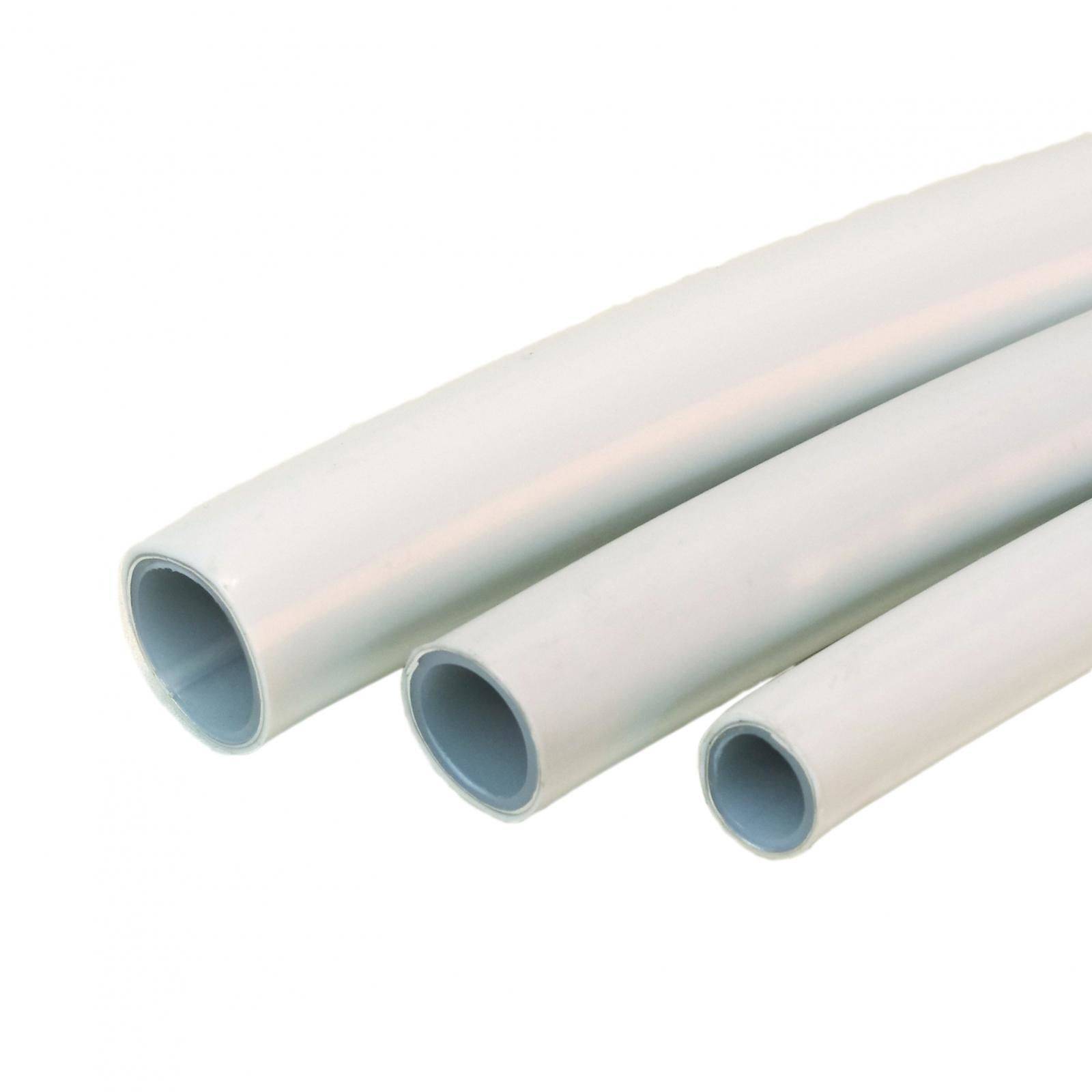

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Инструкция:

  1. Разрезать трубу, подсоединить тройники.
  2. Сформировать отведение к водогрею.
  3. Подключиться к нему.

Установка газового водонагревателя

С газовыми водонагревателями все несколько сложнее. Если ранее такой нагреватель не использовался, самостоятельно произвести установку не получиться.

Для установки потребуется согласование с соответствующими органами, установку водонагревателя производят тоже они.

А вот заменить неисправный газовый водонагреватель самому вполне возможно. Тем более что все соединения уже имеются.

Для замены нужно будет вначале полностью перекрыть подачу газа на водонагреватель.

Обычно при установке такого нагревателя перед входом в него газового трубопровода устанавливается кран.

Также нужно перекрыть и водные краны и слить остатки воды.

Далее нужно раскрутить все трубопроводы, подходящие к водонагревателю – газовые и водопроводные.

Затем снимается неисправный водонагреватель, а на его место закрепляется новый.

Далее на нагреватель надевается гофрированная труба вытяжки.

Важно проследить, чтобы посадка этой трубы была плотной. Если имеется зазор и она надета свободно, возможно потребуется замена ее на трубу с меньшим диаметром

Если имеется зазор и она надета свободно, возможно потребуется замена ее на трубу с меньшим диаметром.

Далее производится подсоединение трубопроводов. Вначале подключается газовый трубопровод.

Для этого возможно понадобиться специальный резиновый шланг с переходниками на концах.

После подключения сразу же нужно проверить соединения. Для этого их нужно обильно смочить мыльным раствором и открыть кран подачи газа.

Если подключение произведено правильно, в местах соединения не должно возникать никаких пузырьков в мыльном растворе.

Если они имеются, нужно перекрыть подачу газа, а соединения подтянуть и произвести повторную проверку.

Последним производится подключение к нагревателю водяных трубопроводов. Можно сделать это и раньше, но подача воды должна быть перекрыта.

Опять же после монтажных работ с трубопроводами следует проверить их на наличие течи и при надобности устранить ее путем подтяжки соединения или полной переупаковки.

Далее уже выполняется пробный запуск системы. Но перед этим нужно изучить правила эксплуатации водонагревателя и включение его в работу выполнять его согласно инструкции.

Это все основные моменты, которые важны при монтаже и подключении водонагревателей разных типов самостоятельно.

Образец работ.

Конечно, могут возникнуть определенные нюансы при подключении того или иного вида водонагревателей, но большинство из них зависит от разных факторов.

Читайте по теме — какие инструменты нужно иметь дома.

Это места установки, планировки квартиры, особенностей системы водо- и электроснабжения.

Водонагреватель. 7 ошибок, КОТОРЫЕ НЕЛЬЗЯ ДОПУСКАТЬ

Виды водонагревателей

Основными видами водонагревателей, которые сейчас используются, являются электрические и газовые.

В свою очередь, электрические водонагреватели делятся на накопительные и проточные.

Однако способ нагрева воды у них один – при помощи ТЭНов.

В газовых же нагревателях повышение температуры воды выполняется за счет сгорания газа.

Следует также отметить, что работы по установке водонагревателя в доме не такие уж и сложные, их вполне можно выполнить и самостоятельно, имея под рукой не особо много инструментов и оборудования.

Конечно, с газовыми водонагревателями ситуация несколько сложнее, но о ней – ниже.

Требования к электропроводке при подключении электрического бойлера

При подключении водонагревателя нельзя пренебрегать правилами электробезопасности. Учитывая высокую мощность ТЭНов, используемых для нагрева воды, провода квартиры или частного дома должны выдерживать соответствующую токовую нагрузку. Здесь можно дать несколько полезных советов:

  • Розетка должна иметь степень защиты не менее IP 44
  • Автомат и УЗО должны быть выполнены во влагозащитном корпусе (если их устанавливают внутри помещения)
  • В качестве кабелей лучше использовать ВВГнг или NYM

Сечение проводов в кабеле должно быть не менее 0,75 мм, что позволит свободно выдерживать нагрузку в 2,5-3 кВт.

Электрическая схема подключения водонагревателя

Розетка должна иметь заземление, что является важным требованием завода-производителя и позволит избежать удара током при пробивке на корпус. В квартирах нового типа с этим проблем нет, поскольку все они имеют соответствующее техническое оснащение. В квартирах старой постройки («хрущевки», «сталинки», «брежневки») обязательно следует устанавливать УЗО или же дифавтомат, объединяющий в себе функции УЗО и обычного автомата-отсекателя. Это позволит избежать утечки тока, а также своевременно дать сигнал о неисправности электрического бойлера.

Подключать дополнительные мощные приборы (стиральная машинка, фен) к розетке, через которую запитан водонагреватель, не следует, чтобы избежать риска перегрузки.

Удобное расположение розетки для подключения

На практике, монтируя бойлер, некоторые хозяева пренебрегают контуром заземления. Делать этого не нужно, поскольку любой, даже самый качественный прибор не может иметь 100% защиту от поломок и сбоев, поэтому безопасность всегда должна быть на первом месте. Обычные накопительные водонагреватели для бытового использования подключаются к сети переменного тока 220 В.

Обычному хозяину, который умеет держать в руках слесарный инструмент и обладает начальными навыками электробезопасности, установить не составит особого труда.

Правильное подключение бойлера

Главное – это принять во внимание вышеизложенные советы, а также не игнорировать рекомендации завода-производителя. Чтобы установка была выполнена качественно, приобретать следует только сертифицированные компоненты, причем это касается запорных вентилей, тройников, гибких шлангов, труб и всего остального сантехнического оснащения

Инструкция по установке бойлера

Пошаговая инструкция нужна чтобы домашний мастер учел советы специалистов при монтаже бойлера. Работа эта трудоемкая, а неправильный монтаж может испортить не только новоприобретенный водонагреватель, но и внешний облик помещения. Работа по установке электрического нагревателя для воды делится на несколько этапов: крепление, обвязка с внутридомовыми сетями и первый пробный пуск.

Крепление к стене

Монтаж выполняют с помощью монтажных крюков, которые закрепляются к стене, на которые впоследствии надевается корпус бойлера. Иногда крепят конструкцию с помощью специальной монтажной планки, которая поставляется в комплекте. Ее монтируют на стенку анкерными болтами, а уж только после этого на ней фиксируется электробойлер.

Для того чтобы правильно закрепить устройство выполняют следующие действия:

  1. Измеряют размеры корпуса, оценивают ориентировочно место установки, так чтобы от ограждающих поверхностей оставались зазоры по 4-5 см, а съемную крышку, возможно, было бы убрать для выполнения ремонтных работ и техобслуживания. Расстояние от потолка должно быть достаточным, чтобы установить конструкцию на монтажную планку.
  2. По шаблону, размечают и просверливают отверстия под крючки или анкера. Кафельную плитку проходят сверлом для керамики, а затем используют сверло для бетона и ударную дрель.
  3. Устанавливают в выполненные отверстия дюбели и заворачивают крючки или вставляют анкерные болты через дыры в монтажной планке и закручивают их гаечным ключом.
  4. Навешивают водонагреватель на крепежные детали.
  5. Строительным уровнем контролируют отсутствие отклонений от горизонтали и вертикали. Это необходимо, чтобы в процессе работы, во внутреннем баке не создавались воздушные пробки, иначе ТЭНы будут быстро выходить из строя.

Подключение к водопроводу

Обвязку электрического водонагревателя допускается выполнять, как с помощью стандартных шлангов, так и ПХВ-трубами. Схема подключения бойлера должна соответствовать чертежам, указанным в заводской документации.

Обвязка бойлера с водопроводом

Алгоритм подключения электрического бойлера к системе водоснабжения:

  1. Наворачивают на синий патрубок холодной воды водонагревателя тройник Ду 15.
  2. К нижнему отводу тройника диаметром ½ дюйма подключают сбросной клапан стрелкой направленной к электробойлеру, а к боковому — присоединяют шаровой кран, для дренажа водонагревателя во время ремонта или обслуживания.
  3. Все соединения тщательно уплотняют ФУМ-лентой.
  4. Накручивают на голубой патрубок ГВС нагревателя шаровой кран и соединяют его с тройником с использованием гибкого шланга либо ПХВ-труб.
  5. Затягивают соединительные гайки вручную, после гаечными ключами.
  6. Надевают шланг на сбросной клапан и выводят его в канализацию, чтобы вода, которая будет течь при терморасширении, уходила в слив.

Как подключить к электропитанию

Современные электрические нагреватели по российскому стандарту поставляются с кабелем и электрической вилкой. Для надежного подключения бойлера достаточно включить вилку в розетку, имеющей заземление.

В других вариантах, линию надо будет подсоединить своими руками. Если кабель не идет в комплекте устройства, покупают трёхжильный кабель ПВС 3х2,5 и подключают его напрямую от электрощита.

Работы могут выполнять лица имеющие группу допуска для работы с электрооборудованием. Для того чтобы защитить внутридомовую электрическую сеть от возможного перенапряжения в линии бойлера, устанавливают автоматический дифвыключатель на 16 А.

Затем подсоединяют провода к клеммнику бойлера по схеме указанной заводом: фаза провод – к L, нуль – к N, а заземление – к PE либо на корпус.

Крепление и подключение

Схема подключения проточного водонагревателя с тремя точками водозабора.

В нашем обзоре мы рассмотрим процесс установки выбранного вами проточного электрического водонагревателя своими руками в систему с несколькими точками водоразбора – это будут душ, умывальник и раковина на кухне. Также предполагается, что квартира уже подключена к горячему водоснабжению, но нужно его продублировать (актуально в летний период, когда выполняются плановые работы по ремонту систем водоснабжения).

Для начала нам нужно определиться с местом установки – схема подключения проточного водонагревателя в квартире должна быть такова, чтобы горячей водой смогли воспользоваться все потребители. Поэтому мы будем устанавливать нагреватель воды там, где поблизости проходят трубы с горячей и холодной водой.

С помощью карандаша размечаем отверстия для крепления нашего нагревателя воды

Берем в руки карандаш и размечаем на стене места, где мы будем сверлить отверстия под дюбели – для этого нужно глянуть на заднюю стенку водонагревателя, где находятся монтажные отверстия. После этого берем в руки дрель и приступаем к сверлению. В готовые отверстия загоняем дюбели, затем с помощью отвертки закручиваем шурупы и вешаем на них нагреватель воды.

В отдельных моделях нужно снять переднюю крышку и закрепить прибор шурупами изнутри. Необходимости в использовании мощных шурупов или анкерных болтов нет – в отличие от накопительных водонагревателей, проточные модели весят очень мало.

Для подключения холодной воды к проточному водонагревателю необходимо к крану, идущему от стояка, (если крана нет, то его необходимо врезать) присоединить тройник. К одному выходу тройника подключаем старую систему водопровода, а ко второму, через еще один кран, подключаем нагреватель воды.

На следующем этапе подводим холодную воду. Для этого врезаем в трубу кран, а после него – тройник. Кран необходим для полного отключения всей системы от водопровода (как правило, он уже есть в квартире). От тройника делаем отвод к нагревателю воды, для герметизации подключений используем фум-ленту. В отводе к нагревателю желательно установить еще один кран.

С выхода водонагревателя горячая вода отправляется к точкам водоразбора. Врезаем в трубу с горячей водой тройник, перед ним ставим кран, который будет отсекать центральное горячее водоснабжение. На трубе, ведущей от нагревателя к водопроводу, ставим еще один кран (все делается по аналогии с входными трубами).

Подключаем проточный водонагреватель к домашней электросети через УЗО.

На следующем этапе выполняем подключение к электрической сети. Так как у нас имеется несколько точек водоразбора, то водонагреватель нужен мощный. Следовательно, нам нужно проложить от электрического щита отдельный многожильный провод с сечением не менее 6 мм – посредством такого провода подключаются нагрузки до 10 кВт (при максимальном токе до 40 А). Не забываем установить на этот провод дополнительный автомат УЗО.

Если у вас нет опыта работы с электрическими щитами и электропроводкой, пригласите опытного специалиста. Работая с электрическим щитом, не забывайте соблюдать правила техники безопасности.

Как только все будет готово, можно приступать к тестированию системы. Нужно удостовериться, что наши соединения не имеют протечек. Перед включением проточного нагревателя воды следует убедиться, что в трубах имеется вода – включать нагреватель в «сухом» состоянии нельзя, так как это приведет к его выходу из строя.

Как пользоваться всей этой системой?

В летний период, когда горячего водоснабжение нет, нужно перекрыть подачу горячей воды и открыть краны на входе в водонагреватель и на его выходе. После этого включаем автомат УЗО и устанавливаем требуемую температуру нагрева (если есть подобные регулировки). Помните, что при использовании сразу двух точек водоразбора температура воды может несколько меняться.

При восстановлении централизованной подачи горячей воды, нужно отключить автомат УЗО, перекрыть краны на входе в водонагреватель и на выходе, после чего открыть кран подачи горячей воды из центрального водопровода. В случае повторных перебоев с горячим водоснабжением, мы сможем опять переключиться на проточный водонагреватель.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
