Принцип работы различных видов дизельных тепловых пушек

Запуск и правила безопасной эксплуатации

Обычно приборы поставляются в частично разобранном виде. То есть нужно будет зафиксировать «дуло» пушки на колесной тележке и установить ручку (или металлические дуги). Если речь идет о пушке прямого нагрева, то останется только заправить топливный бак, подключить вилку прибора в электросеть, задать температуру нагрева и нажать на тумблер питания.


Благодаря встроенному термостату пушка автоматически прекратит работу, когда воздух прогреется, и снова включится при падении температуры – так прибор экономит топливо и исключает возможность перегрева

Для запуска оборудования следует убедиться, что соблюдены следующие правила безопасности:

  1. Пушка установлена на устойчивой и ровной горизонтальной поверхности, выполненной из негорючих материалов, например, бетона. Если же пол деревянный, можно подложить под агрегат листовой металл.
  2. Расстояние от сопла, из которого будет поступать поток горячего воздуха, до ближайшего объекта – минимум 2 метра (справа и слева желательно соблюдать дистанцию в 80-100 см).
  3. Перед первым запуском или после длительного хранения рекомендуется открыть корпус и вручную провернуть крыльчатку вентилятора, чтобы удостовериться, что он свободно вращается.
  4. О необходимости дозаправки прибор «просигнализирует» прерывистым горением или выделением белого дыма. Чтобы долить топливо, обязательно отключите пушку от электросети.
  5. Всегда выключайте пушку тумблером и дожидайтесь полной остановки вентилятора. У приборов непрямого нагрева этот процесс может занять 2-5 минуты, но он необходим для охлаждения камеры сгорания. Только после этого можно выдергивать вилку прибора из сети.

Для запуска дизельной пушки косвенного нагрева нужно сначала смонтировать дымоход – круглую трубу из негорючего материала длиной максимум в 3 метра. Если нужен вывод на большое расстояние, для этой цели удобно использовать гибкую алюминиевую гофру, но ее придется менять несколько раз за отопительный сезон.

Для выведения в близко расположенную вентиляцию можно подыскать отрез стальной трубы, которая прослужит намного дольше.

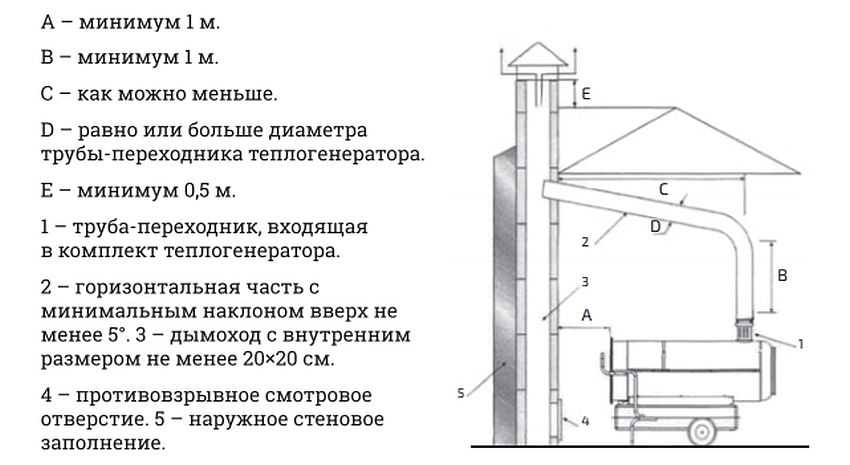

Траекторию дымохода для пушки косвенного нагрева нужно прокладывать по прямой линии, максимально допустим только один изгиб до 90 градусов

Что касается обслуживания, то для беспроблемной работы дизельных теплогенераторов потребуется периодически промывать воздушные фильтры и очищать от сажи/пыли камеру сгорания

Также важно следить за чистотой внутренних стенок агрегата в области форсунки и двигателя

Другие параметры выбора

Хоть дизельная тепловая пушка и не самый эстетичный прибор отопления, она должна быть безопасной — это без вариантов

Поэтому стоит обратить внимание на теплоизоляцию наружного кожуха. Чтобы случайное прикосновение не обернулось тяжелым ожогом, корпус не должен нагреваться выше 50-60°C

Температура сгорания дизельного топлива достигает сотен градусов, так что теплоизоляция очень важна.


Дизельная тепловая пушка с отводом выхлопа требует установки полноценного дымохода

Эксплуатационные характеристики

Кроме тепловой мощности, есть еще ряд характеристик, которые определяют эффективность работы оборудования:

  • Напряжение питания и потребляемая электрическая мощность. В конструкции присутствует вентилятор и ему требуется электропитание.
  • Максимальный воздухообмен (кубические метры в час). Показывает, какой объем воздуха «прогоняется» через агрегат. Определяется мощностью вентилятора и горелки.
  • Объем бака для топлива и расход топлива. Эти два параметра стоит рассматривать вместе. Поделив объем бака на расход, узнаете сколько часов агрегат будет работать на одной заправке.
  • Наличие воздушных и топливных фильтров, регулярность их обслуживания. Фильтры эти установлены, пожалуй, в любой более-менее нормальной модели. Но вот фильтры разные и требуют разной периодичности очистки или замены. Перед покупкой не поленитесь проштудировать инструкцию по эксплуатации. Одни фильтры надо чистить через 150 часов работы, другие — через 500. Так что разница есть.
  • Уровень шумов. Важный параметр, если использоваться будет длительное время в помещении, где работают люди.

    Основные функциональные части

Расход топлива дизельными пушками солидный. Для уменьшения можно поставить терморегулятор. Это поможет сэкономить порядка 25%. Если расход все еще слишком большой, его можно уменьшить, отрегулировав подачу топлива. Если сделать расход меньше, может немного уменьшиться скорость прогрева, но некатастрофично. Зато расход топлива сократится. При помощи проб можно подобрать оптимальный режим работы.

Обеспечение безопасности

Некоторые функции обеспечения безопасности, есть почти во всех дизельных тепловых пушках, другие добавляются только в некоторые модели. С увеличением степеней защиты растет и стоимость, но экономить на безопасности — себе дороже.

  • Система контроля пламени. Может быть реализована по-разному, но результат работы один: при отсутствии пламени перекрывается подача топлива.
  • Отключение подачи топлива при пропадании электропитания. Включается аппарат автоматически после появления электричества или нет — зависит от модели. Необходимо уточнять.
  • Контроль перегрева. Контролируется температура в камере сгорания. Если она превышает допустимый уровень (выставляется на производстве), перекрывается подача топлива.

Каждая нормальная дизельная тепловая пушка имеет эти защитные функции. Это та база, которая обеспечивает минимальный уровень безопасности. В более «навороченных» вариантах, может быть встроен датчик уровня кислорода, контроль уровня угарного газа. Если в выбранной модели анализаторов атмосферы нет, их можно установить отдельно.


Технические характеристики некоторых моделей дизельных тепловых пушек Ballu линейки BHDP

Удобство эксплуатации

Согласитесь, лучше если отопительный агрегат доставляет минимум неудобств, требует минимум внимания

Самое важное — тип управления. Наиболее удобный и современный — электронное управление

Оно имеет большие возможности как по обеспечению безопасности, так и по сервисным функциям. Но модели с этим типом управления самые дорогие. Еще тепловая дизельная пушка может иметь:

  • Терморегулятор или термостат. Встроенный в корпус прибор позволяет выставить желаемую температуру воздуха. Это позволяет уделять меньше внимания контролю за работой. При достижении выбранной температуры агрегат отключается. Когда воздух остывает на один градус, нагрев включается снова. Термостат может быть механическим или электронным.

    Технические характеристики тепловых пушек на жидком топливе Quatro — линейка QE — с прямым нагревом

  • Контроль уровня топлива в баке. Помогает как не остаться без тепла, так и контролировать количество заливаемого топлива при заправке.
  • Колеса для перемещения.
  • Регулируемый угол наклона.

Далеко не все функции дорогостоящие. Например, колеса и регулятор наклона. Они реализуются более чем просто, тем не менее, их наличие облегчает использование дизельных тепловых пушек.

Из чего состоит схема тепловой пушки

Работа тепловой пушки имеет очень простой принцип, заключается она в нагреве воздуха трубчатым тэном, который помещен в корпус пушки. В самом начале воздух поступает во внутреннюю часть агрегата, там он нагревается, а затем уже воздух, который нагрет, выдувается вентилятором в помещение.

В само устройство тепловой пушки входит:

  • 2 термостата, которые на схеме обозначены SK1,SK2;
  • Переключатель SA1;
  • Нагревающий элемент EK1т;
  • Электра двигатель M1.

Соединение термостатов и тумблеров выполнено в последовательном порядке, последовательность их замыкается на нагревательном элементе и двигателе. Термостат осуществляет контроль над уровнем нагрева спирали и отвечает за размыкание цепи поле достижения нужной температуры.

Автоматическое размыкание происходит при помощи биметаллической пластинки. Она может выгибаться в разные стороны в зависимости от нагрева или охлаждения. Также довольно таки часто изготовители подключают в схему очень чувствительный датчик, который отвечает за нагрев корпуса. Если температура корпуса выше чем допускается, то отключается тепловая пушка полностью. Также тепловые пушки имеют в наличии световые индикаторы, а более сложные конструкции табло. На них указывается время работы агрегата и температура помещения.

Электрический двигатель в таком устройстве представлен вентилятором. Он обеспечивает подачу воздуха на нагревательный элемент. В тепловых электрических пушках используют трубчатые металлические нагревательные элементы. Очень редко, но все, же проскакивают в продажах устройства, где нагревательный элемент изготовлен из стекла или керамики.

Есть модели с поворотным корпусом, благодаря таким поворотам увеличивается площадь обогрева, и помещение прогревается до оптимальной температуры быстрей.

Какого производителя предпочесть

В отечественных магазинах теплотехнического оборудования электропушки встречаются как импортного изготовления, так и выпущенные в России. В целом особой разницы между ними нет. Здесь больше надо ориентироваться на мощность прибора.

Но есть среди производителей и признанные лидеры, за фирменные тепловентиляторы которых придется немного переплатить.

Если электропушка для обогрева нужна мощная и долговечная, то особое внимание стоит обратить на модели под торговыми марками Ballu (Нидерланды) и Master (США)

Тепловентиляторы производит достаточно большое количество отечественных и зарубежных фирм.

Среди основных брендов, завоевавших доверие потребителей, можно выделить:

  • Ballu (бренд нидерландский, но производство налажено в России);
  • Master (США);
  • Timberk (Швеция);
  • Inforce (Россия);
  • Fubag (Германия);
  • Quattro (Италия);
  • Тропик (Россия);
  • Ресанта (Латвия).

Практически все производители предлагают тепловые пушки в широком диапазоне по мощности при обогреве и расходу воздуха. В существующем ассортименте этого оборудования всегда найдется модель под конкретные нужды, надо только правильно оценить потребности.

Брать слишком мощную электропушку, а потом через каждые несколько минут выключать ее, чтобы не угореть – не слишком разумно и накладно по деньгам.

Особенности использования

Электрическая схема тепловой пушки Правила пользования дизельной тепловой пушкой Master прямого нагрева Дизельные тепловые пушки Master b представляют собой нагреватели с прямым нагревом, которые осуществляют подачу теплового воздуха вместе с продуктами сгорания.

Итак, если мощность устройства не превышает 6 кВт, его можно подключать к однофазной сети. Подсоединить шнур питания, кабель от нагревающих элементов и вентилятора к пульту управления. После проверки изоляции всех соединений можно сделать пробный запуск прибора.

Чтобы сделать электрическую пушку своими руками, понадобятся: стальной корпус; рама, где будет находится конструкция; электрический вентилятор; провода для подсоединения устройства к электросети; включатель. Двигатель с вентилятором смонтирован на задней решетке тепловой пушки за нагревающими элементами.

На данный момент в продаже представлен широкий ассортимент продукции отечественного и зарубежного производства, при этом цены вполне приемлемы, например, на продукцию компании «Ресанта». И не каждая сеть будет поддерживать такое устройство.

Навигация по записям

Тепловая пушка осуществляет точечную подачу тепла, и может использоваться на складах, дачах, магазинах, торговых центрах, офисах и ангарах. Такие пушки применяются либо на открытой местности, либо в помещениях с хорошей системой приточно-вытяжной вентиляции. После завершения сборки выполняют пробный запуск обогревателя. Нагревающие элементы у данной модели их 6 штук выглядят следующим образом: В зависимости от выбранного режима, используются либо три нагревателя, либо все шесть.

Из агрегата не выдувается горячий воздух, а происходит его обработка в теплообменнике, за счет чего температура внутри помещения стремительно растет. Не рекомендуется направлять тепловой поток высокой мощности на синтетические материалы, которые при нагреве способы выделять едкие и токсичные вещества. Электромеханический впрыск осуществляется за счет установки топливного насоса и воздушного нагнетателя. Подключение дизельной пушки Проверьте наличие топлива в баке, проверьте его уровень, и надежно закройте отверстие топливного бака. То есть, за температуру обогрева отвечает обогревательный элемент, а за качество распределения — вентилятор.

Электрическая пушка

Такая система в сборе сделает электроотопление полностью автоматическим и экономичным, поэтому рекомендуем использовать именно ее. Чтобы не возникло различного рода проблем, связанных с работой теплопушки, нужно придерживаться определенных правил. Термоэлемент 7 нагревается и способствует прохождению газа в камеру защиты от гашения пламени 2. Особенно это касается транспортировки пушки осенью или зимой.

Горячие воздушные массы вместе с продуктами горения устремляются в обогреваемое пространство. Выводы и полезное видео по теме Что нужно знать об электрической пушке? Подключение некоторых тепловых пушек осуществляется к сети в вольт.
КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть

Устройство дизельной тепловой пушки

Чтобы правильно применять данное оборудование, необходимо ознакомиться со схемой его конструкции.

Устройство агрегата включает следующие элементы:

  • защитный корпус с опорами и ручками для удобного переноса установки;
  • горелка для подогрева потока воздуха;
  • резервуар сгорания, в котором повышается температура воздуха;
  • двигатель, который работает на дизельном топливе;
  • компрессор для прокачки горючего;
  • вентилятор для направления воздушного потока;
  • емкость для топлива.

Принцип действия устройств достаточно простой. Он зависит от типа нагрева – прямой или непрямой.

Пушка с прямым нагревом работает следующим образом:

  • топливо поступает из бака в специальный фильтр, где происходит нагревание;
  • компрессор направляет топливо на форсунку;
  • от свечи зажигания происходит возгорание;
  • вентилятор затягивает холодный воздух в резервуар сгорания, где он нагревается;
  • специальная защитная конструкция задерживает пламя и не дает ему вырвать из резервуара;
  • прогретый воздушный поток поступает в заданном направлении.

Агрегат с непрямым нагревом функционирует аналогичным образом, но у него есть определенное преимущество – отработанные газы удаляются посредством специального дымохода.

При выборе агрегата необходимо обращать внимание на его эксплуатационные характеристики:

  • максимальный показатель мощности в кВт, для использования в домашних условиях достаточно показателя до 8,0 кВт, для промышленных объектов необходимо более мощное оборудование – от 20,0 кВт и выше;
  • тип нагрева – прямой или непрямой;
  • особенности дизельного топлива – очищенное или неочищенное;
  • максимальная площадь для отопления – в квадратных метрах;
  • расход ГСМ – кг/час;
  • питание – некоторые модели требуют подключения к электросети 220 В.

Выбор пушки с подходящими для конкретных условий параметрами позволит решить задачу с наименьшими затратами времени и сил.

К другим преимуществам применения оборудования относится:

  • быстрый разогрев сразу после запуска и переход в рабочее состояние;
  • большинство моделей функционируют автономно, без подключения к электросети;
  • востребованные агрегаты имеют компактные габариты и небольшой вес, что обеспечивает их мобильность;
  • простая эксплуатация – необходимо залить дизель и установить необходимые параметры работы;
  • объем топливного бака обеспечивает продолжительную работу;
  • корпус и другие элементы конструкции не нагреваются выше 40 градусов, что соответствует нормам пожарной безопасности.

Дизельная тепловая пушка для гаража

Для суровых климатических условий актуальным является использование тепловых агрегатов. Мы рассмотрели, как работает дизельная тепловая пушка на прокат, теперь выясним, какой агрегат наилучшим образом подойдет для отопления помещений, в которых хранится автотранспорт и выполняются небольшие ремонтные работы. Если в помещении отсутствуют инженерные коммуникации, то ситуацию спасет правильно подобранный тепловой агрегат – он в течение небольшого промежутка времени нагреет окружающий воздух и будет поддерживать оптимальный температурный режим.

При выборе оборудования необходимо учитывать следующие особенности помещения:

  • площадь в кв. метрах;
  • наличие или отсутствие утепления;
  • примерное время, в течение которого необходимо прогревать воздух.

Для отопления используют разные варианты агрегатов, но специалисты рекомендуют остановить свой выбор на дизельных установках. Для этого подойдут как стационарные, так и мобильные модели. От обычного тепловентилятора они отличаются показателем производительности и мощностью. КПД пушки, работающей на дизеле, составляет практически 100,0%, что позволяет получить значительную экономию средств на отопление.

Если рассматривать популярные бренды , то здесь стоит обратить внимание на следующие варианты:

  • Elmos DH 51 – эффективный агрегат, имеет объем бака в 44,0 литра, что позволяет поддерживать оптимальную температуру в помещении в течение 10-11 часов.
  • Elitech ТП 25ДН – установка для отопления площади в пределах 135 квадратных метров, имеет компактные габариты, требует подключения к электросети.
  • Master BV 290E – предназначена для отопления автосервисов и больших ангаров, отличается мощным потоком воздуха и непрерывной работой в течение пятнадцати часов. Остатки топлива в емкости контролируются с помощью специального встроенного индикатора.

Критерии выбора тепловой пушки

Основным критерием выбора обогревателя подобного класса является его показатели мощности: переизбыток этого показателя будет зря мотать счетчик, а дефицит – не обеспечит надлежащую работу оборудования.

В ходе практических исследований специалистами были установлены данные о требуемой мощности прибора в зависимости от кубатуры помещения, нуждающегося в обогреве. Так, чтобы отопить 10 помещения любой конфигурации с высотой потолков в 3 метра потребуется 1 кВт тепловой энергии.

Поэтому если площадь гаража не превышает 25 , то для его обогрева потребуется тепловая пушка с показателями мощности не ниже 2,5 кВт

Тут же стоит принимать во внимание и особенность климатических условий

В виду того, что во многих регионах страны в зимний период наблюдаются сильные морозы, то лучше отдавать предпочтение тепловым пушкам с мощностью до 5 кВт.

Чертеж дизельной пушки для обогрева.

Прежде чем приступить к выбору тепловой пушки для своего гаража, в первую очередь необходимо понимать, по каким критериями выбирается данный тип обогревателей.

Чтобы выбрать тепловентилятор в гаражное помещение следует принимать во внимание следующие моменты:

  • кубатура помещения, нуждающегося в обогреве;
  • продолжительность времени, проводимого автомобилистом в гараже;
  • наличие горючих материалов в сооружении.

Дизельная пушка непрямого нагрева. Что из себя представляют дизельные тепловые пушки непрямого нагрева?

Дизельные пушки непрямого и прямого нагрева отличаются конструкционно. Первые оснащаются дымоходом, через который отводятся продукты сгорания топлива. Вторые поставляются без него, следовательно, газы выбрасываются в непосредственной близости от работающего агрегата. Вскоре воздух в закрытом помещении становится непригодным для дыхания человека и животных. Неблагоприятна такая атмосфера и для растений. Дизельная тепловая пушка непрямого нагрева лишена этих недостатков.

Зачем нужна и где используется?

Сфера применения тепловых пушек непрямого нагрева, работающих на жидком топливе, очень широка. Главное предназначение — повышение температуры и устранение избыточной влажности воздуха в закрытых, но хорошо проветриваемых помещениях. Это оборудование востребовано и других целях:

  • для сушки оштукатуренных поверхностей и цементных стяжек;
  • при проведении отделочных работ;
  • для благоустройства жилых модулей при организации труда вахтовым методом;
  • для выполнения задач МЧС;
  • при монтаже натяжных потолков в случае отсутствия электричества;
  • в качестве резервного отопления теплиц и животноводческих комплексов;
  • для просушки древесины и любых других сырых материалов.

Как работает: устройство и принцип действия

Все дизельные тепловые пушки устроены одинаково, за исключением дополнительны опций, предоставленных производителем. Основные элементы конструкции:

  • корпус;
  • топливный бак;
  • форсунка;
  • топливный фильтр;
  • горелка;
  • камера сгорания;
  • свеча зажигания;
  • электродвигатель;
  • воздушный насос;
  • вентилятор;
  • патрубок для отвода продуктов горения;
  • блок управления.

Принцип работы:

  • залитое в бак топливо через фильтр попадает в камеру, где происходит смешивание с воздухом, подаваемым насосом;
  • посредством свечи и электрического пьезоэлемента происходит воспламенение горючей смеси;
  • одновременно вентилятор подает холодный воздух в камеру сгорания, где он нагревается;
  • горячие воздушные массы под давлением, создаваемым вентилятором, устремляются в обогреваемое пространство;
  • продукты сгорания выводятся через специальный патрубок.

Правила эксплуатации

При установке прибора следуют простым правилам:

  • пушку размещают там, где она меньше создает помех для людей;
  • прибор должен стоять на ровной поверхности из негорючих материалов;
  • если оборудование размещено на деревянном полу, под устройство кладут лист металла;
  • в гаражах, на складах эксплуатация дизельных пушек возможна только при надежной системе вентилирования;
  • пушки устанавливают от горючих материалов на расстоянии от 0,5 м;
  • поток нагретого воздуха не должен встречать на пути горючие материалы;
  • с помощью обогревателя нельзя сушить одежду;
  • запрещено создавать препятствие для циркуляции воздуха в устройстве;
  • нельзя пользоваться прибором, если повреждена изоляция электрического провода.

При появлении сухости во рту, внезапной головной боли, тошноты в помещении с работающей дизельной пушкой нужно немедленно выйти на свежий воздух. Не допускается присутствие беременных и больных малокровием в комнатах, где функционирует обогреватель.

Топ-5 лучших дизельных пушек прямого нагрева по соотношению цены и качества

Пушки с системой прямого нагрева нельзя выбрать для применения в тесных комнатах и гаражах без мощной вентиляции. Но на открытых и производственных площадках они пользуются большой популярностью.

Ballu BHDP-50

Мощная дизельная пушка с тепловой мощностью 50 кВт расходует по 4 кг солярки в течение часа. Оснащена баком на 38 л и термостатом. При перегреве выключается автоматически, что помогает избежать поломки пушки и аварийных ситуаций.

Выбрать пушку Ballu BHDP-50 можно от 35600 рублей Плюсы

  • хорошая производительность;
  • система безопасности;
  • колеса для удобного перемещения.

Минусы

  • высокая цена;
  • нет регулировки температуры.

Мне нравитсяНе нравится2

Ресанта ТДП-30000

Дизельное приспособление на 30 кВт с баком 24 л отличается крайне экономным расходом солярки — всего 2,2 кг в час. Поставляется в прочном термостойком корпусе, есть функции, предотвращающие случайное угасание пламени. Считается одной из самых безопасных в применении моделей.

Цена тепловой пушки Ресанта начинается от 24500 рублей Плюсы

  • безопасность;
  • высокая мощность;
  • потребляет мало солярки.

Минусы

  • нет функции поддержания температуры;
  • дорого стоит.

Мне нравитсяНе нравится2

Zitrek BFG-20

Тепловой агрегат стоит выбрать для обогрева небольших вентилируемых комнат. Приспособление оборудовано системой контроля пламени. Расходует всего по 1,9 кг солярки за час, мощность модели составляет 20 кВт. Преимуществом устройства является его компактность — масса равна всего 12,3 кг.

Приобрести тепловую пушку Zitrek BFG-20 можно от 12000 рублей Плюсы

  • доступная цена;
  • небольшой вес;
  • низкий расход топлива.

Минусы

  • нет отвода выхлопных газов;
  • не предусмотрено колес.

Мне нравитсяНе нравится2

Elitech ТП 25 ДБ

Агрегат справляется с обогревом помещений до 130 м2, обладает мощностью 25 кВт. Экономно расходует солярку, хотя объемы бака составляют всего 19 л, поэтому емкость приходится часто пополнять. Предусмотрены термостат и регулировка температуры, есть защита от перегрева.

Выбрать дизельную тепловую пушку Elitech можно от 27000 рублей Плюсы

  • компактная и легкая;
  • хорошая производительность;
  • есть электроподжиг.

Минусы

  • чувствуется запах сгорающего топлива;
  • небольшой бак.

Мне нравитсяНе нравится2

Ballu BHDP-10

Компактный агрегат с термостатом и выключателем со световым индикатором потребляет 0,8 кг топлива в течение часа. Мощность у прибора небольшая, зато масса составляет всего 10 кг. Выбрать приспособление можно для маленького помещения, но только при наличии хорошего вентилирования.

Выбрать Ballu BHDP-10 можно от 20300 рублей Плюсы

  • легко транспортировать;
  • экономный расход дизельного топлива;
  • качественная сборка.

Минусы

  • требует хорошей вентиляции;
  • не подходит для просторных помещений.

Мне нравитсяНе нравится2

Самостоятельное изготовление тепловой пушки

Скажу, что дизельные наиболее экономичные и универсальные. Есть две схемы исполнения дизельных тепловых пушек, а именно — прямого и непрямого нагрева.

Подробно рассмотрим их схемы:

Так вот, дизельные тепловые пушки прямого нагрева выбрасывают продукты горения дизельного топлива непосредственно в зону нагрева, в отличие от пушек непрямого нагрева, где продукты сгорания выводятся через дымовую трубу. Поэтому дизельные тепловые пушки имеют меньший КПД, но их можно использовать в помещениях где работают люди долгое время.

Обе схемы пушек просты — они представляют собой цилиндрические трубы, куда из бака топливный насос подает дизель на сопло и горелку, где происходит горение, а встроенный вентилятор выдувает горячий воздух из камеры сгорания (это в пушках прямого нагрева). В пушках непрямого нагрева горение происходит в закрытой камере сгорания, а воздух от вентилятора обдувает ее и идет с выходного отверстия в зону нагрева.

Визуальное отличие пушки прямого и непрямого нагрева:

Вообще принцип действия тепловых пушек практически у всех одинаков ; камера сгорания или камера нагрева и устройство выдувающее горячий воздух вот и все. А конструктивные особенности дизельной пушки отличаются Разделяются на пушки у которых есть выхлопной выход с подключением ( эти пушки можно ставить в закрытых помещениях ) и пушки у которых выхлоп газов выходит напрямую ( они как правило устанавливаются на открытых хорошо проветриваемых площадках.

Схема не очень сложная в металлический корпус монтируется камера сгорания с форсункой на нее подается дизельное топливо за камерой сгорания устанавливается вентилятор. . Бак с топливом устанавливается как правило под камерой сгорания на расстоянии около 15 см. и всю пушку монтируют на тележку Вот основные узлы из которых сделана дизельная пушка.

О более сложной схеме говорить сложно их очень много но принцип везде один.

дизельная тепловая пушка подразделяется на два основных типа по кнструкции камеры сгорания: в прямым сгоранием и с опосредованным, то есть отведением газов в атмосферу (по дымоходу), то есть камера сгорания у них изолирована.

все остальные компоненты, а именно корпус, насос с форсункой, вентилятор, термостата безопасности, переключателя режимов расхода воздуха, топливный бак, топливный фильтр с подогревом, — см схемы .

И приведу более детальную схему дизельной пушки, включающую все компоненты (кключая свечу зажигания)

Обзор моделей

Решить, какая тепловая пушка лучше газовая или дизельная, поможет обзор цен отдельных моделей.

ИзображениеМоделиЦена, руб.
Ballu BHDP-1013900
Hyundai H-HD2-20-UI58616600
Master B 35 CED18100
РЕСАНТА ТДП-20000, 20кВт красный13500
QUATTRO ELEMENTI QE- 22D 243-90514300
Kerona P-3000E-T24200

Такое качество как мобильность позволяет перемещать данное оборудование на разные производственные или строительные объекты Подобное отопительное оборудование производят следующие компании:

  • Master является одной из популярных марок. В этой сфере компания работает уже более 40 лет. При этом предлагаются не только дизельные модели, но также и газовые и электрические. Продукция данного производителя зарекомендовала себя надежностью, безопасностью и доступной ценой;
  • модели компании Ballu в основном используются для больших производств и складов. Оборудование известно функциональностью, хорошей производительностью и приятным дизайном;
  • в арсенале компании Kerona есть модели, как эконом класса, так и класса люкс. Все модели работают на керосине или на дизельном топливе.

Типичные неисправности дизельной пушки.

  1. Пушка не включается. Отсутствует питание, не светится индикатор готовности
  2. Не вращается вентилятор, нет продувки воздуха
  3. Вентилятор вращается, но топливо не поступает.
  4. Вентилятор вращается, топливо поступает, нет поджига топлива. Наблюдается облако тполиво – воздушной смеси но не воспламеняется.
  5. Нестабильная работа, плохой поджиг, пламя гаснет но топливо поступает.

Я описал типичные неисправности, теперь перейдем к причинам их возникновения.

1. Пушка не включается. Отсутствует питание, не светится индикатор готовности. В этом случае стоит проверить наличие напряжения в сети питания, а так же исправности розетки. Необходимо проверить питающий кабель на отсутствие повреждений. Если все исправно, то возможно неисправен предохранитель. Он установлен внутри корпуса, и чтобы добраться до него – придется открутить панель. Если же все в порядке, то вероятнее всего неисправен контроллер, в этом случае придеться обратиться в сервисный центр. Но можно подключить все напрямую либо через контроллер Ардуино ). Принцип работы выше я описал.

2. Не вращается вентилятор, нет продувки воздуха. Здесь скорее всего неисправности две. Либо вышел из строя мотор, либо неисправнойть в контроллере. Придется так же идти в сервис.

3. Вентилятор вращается, но топливо не поступает. Топливо в форсунку поступает за счет разряжения, создаваемым в форсунке за счет нагнетаемого воздуха компрессором.Компрессор приводится в действие за счет мотора вентилятора, через фильтр. Так что первым делом нужно проверить фильтр, и целостность воздушной магистрали. Также проверить создается ли в ней давление, работает ли компрессор. Для этого можно отсоединить магистраль от форсунки и приложить к ней палец. Если давление есть – вы его почувствуете. Топливо в форсунку поступает через клапан, необходимо также проверить и его. Если он не открывается при подаче на него напряжения, то неисправность в нем, если на него не подается напряжение, то причина в неисправности контроллера. Ну и в конце концов, если все работает исправно, но топливо так и не поступает – проверьте есть ли топливо в баке.

4. Вентилятор вращается, топливо поступает, нет поджига топлива. Наблюдается облако тполиво – воздушной смеси но не воспламеняется. В этом случае неисправность может быть в высоковольтном преобразователе либо в контроллере. Проверить можно тестером, но только наличие напряжения питания преобразователя. Если оно есть но нет искры – то преобразователь необходимо заменить. В противном случае, если нет напряжения питания, то неисправность в контроллере.

5. Нестабильная работа, плохой поджиг, пламя гаснет но топливо поступает. Самая распространенная неисправность тепловой дизельной пушки устранить которую по силам любому. Если при включении пушки мотор начинает вращаться, идет продувка воздухом. Появляется пламя, но через некоторое время оно гаснет и пушка начинает выплевывать облако топливовоздушной смеси. Особенно часто это наблюдается в холодное время, либо при некачественном топливе. То причина неисправности в контроле наличия факела. В жаровой трубе установлен фотоэлемент благодаря которому контроллер контролирует факел. И в случае его угасания производит повторный поджиг свечой запала. Если фотоэлемент подает не корректный сигнал контроллеру, то тот в свою очередь начинает сбоить. В данном случае при угасании факела, от фотодатчика не поступает сигнал и контроллер не производит повторный поджиг. Топливо выбрасывается в атмосферу (в помещение) в виде облака тумана. И через некоторое время пушка переходит в аварийный режим. Самая распространенная причина – сажа. Которая со временем скапливается на поверхности датчика. И достаточно просто почистить стекло ватной палочкой. Сам фотодатчик закрыт от жара защитным стеклом. Вот конструкция этого датчика, в моей дизельной пушке.

А вот и он сам. Колбочка в нитри которой расположен фоторезистор.

И всего делов. Так что теперь вы знаете о тепловой дизельной пушке всё. Это не столь сложное устройство, как кажется на первый взгляд. Думаю что такую штуку можно изготовить и самому.

Ну а на этом я с Вами не прощаюсь, говорю спасибо за прочтение этой статьи. Ну и попрошу Вас нажать на лайка и подписаться на канал. Все таки трудов вложил в данную статью не мало. Всем удачи, и до скорых встреч!

Если Вас интересует, где и по чем можно прикупить себе дизельную тепловую пушка, то ниже представлена подборка. Проходите смотрите!

Принцип работы дизельной пушки.

Очищенный воздух, по воздушной магистрали (12) нагнетается в форсунку, тем самым создавая в задней ее части разряжение. Благодаря которому топливо, по топливной магистрали через открытый клапан (9) всасывается из топливного бака (8). И перемешиваясь с воздухом поступает в жаровую трубу. Где единовременно поджигается свечей запала, при срабатывании которой слышен характерный звук. В дальнейшем горение поддерживается от факела, наличие которого контролируется контроллером (7) при помощи фотоэлемента (10). И при угасании факела, контроллер дает команду на перекрытие топливного клапана. И пушка переходит в начальное состояние откуда осуществляет попытку повторного запуска. В контроллер заложено несколько попыток повторного запуска, после которых пушка переходит в аварийный режим и отключается. Продувку жаровой трубы, обеспечивает вентилятор, установленный на оси мотора, который также приводит в действие воздушный компрессор.

Теперь, после ознакомления с принципом работы, можем перейти к типичным неисправностям, в работе пушки.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
