Конструкционные особенности фрез
Подбирая нужные фрезы для своего ручного фрезера, необходимо знать следующие исходные данные:
Размер хвостовика. Он указывается как в дюймах, так и в миллиметрах и определяет возможность совместного использования оснастки с ручным фрезером. Диаметр цанги инструмента должен быть совместим с диаметром хвостовика. Иногда возникают неувязки при рассмотрении разных мер длины. Так, ¼ или ½ дюйма в пересчете дают 6,35 и 12,7 мм. Метрические размеры распространенных типов цанг – 6,8 и 12 мм. Как видим, совместимости нет
Поэтому, при выборе обращайте особое внимание на это.
Материал и расположение лезвий. Выделяют изделия из твердосплавной (HM) и быстрорежущей стали (HSS). Твердосплавные фрезы отличаются повышенной хрупкостью. Если предполагается обработка твердых пород древесины, рекомендуется использовать оснастку из быстрорежущей стали. Рассматривая расположение лезвий на фрезе, можно выделить некоторые особенности. Вертикальные лезвия срезают поверхность более агрессивно
Работать с такими насадками довольно сложно, а образованная поверхность получается грубой. Фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях. Наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах обработки.
Желаемая конструкция режущей части. Фрезы по дереву могут иметь сборное, монолитное и сменное исполнение. Сборная конструкция представляет собой определенный набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы. Монолитные фрезы полностью выполнены из инструментальной стали. Насадные фрезы (со сменными режущими кромками) наиболее технологичны в эксплуатации. Они выделяются большим сроком службы, так как ножи для них делают двусторонними (при износе одной стороны лезвия его переворачивают и продолжают обработку).
| Изображение | Название фрезы | Описание |
| Монолитная | Выполнена из цельного металла | |
| Сборная | Является стальной болванкой с припаянными по бокам лезвиями | |
| Насадная | Состоит из съемной пластины, фиксирующейся на пальцевидном переходнике |
Угловые — конструкция и применение

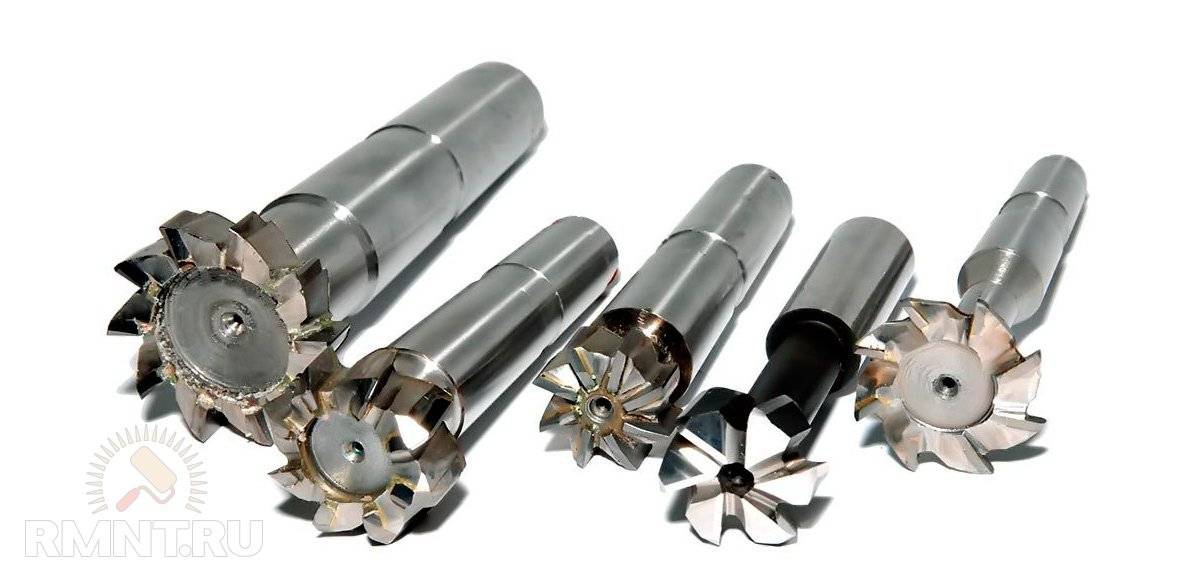

Для подготовки канавок с угловым профилем применяются угловые фрезы по металлу. С их помощью производится прорезка стружечных углублений, а также выполняется развертка и зенковка. Для изготовления насадок используется быстрорежущая сталь. Отличительная особенность угловой фрезы в том, что рабочая часть имеет коническую форму. Угловые насадки сочетают в себе конструкцию дисковых и концевых фрез. Типичный представитель угловой фрезы — насадка ласточкин хвост.
Рабочая часть состоит из зубьев, расположенных по окружности насадки. Торцевая часть оснастки имеет увеличенную форму зубьев, которые уменьшаются в сторону к хвостовой части. Угловые фрезы бывают цельными и разборными, и отличаются они еще по диаметрам.
Различаются они также по такому признаку, как расположение режущей кромки. На основании этого признака выделяют одноугловые и двухугловые фрезы. Отличаются они тем, что двухугловые модели имеют режущую кромку, расположенную на смежных конических поверхностях, в то время как на одноугловой они находятся на одной поверхности. Отличаются насадки по углу скоса зубьев. Угол скоса может быть разным 30, 45, 50, 55, 60 и более градусов. Все зависит от поставленных технологических задач.
Это интересно! Фреза, которая известна под названием «ласточкин хвост», относится не к дисковым и угловым режущим оснасткам.
https://youtube.com/watch?v=HO-XXKEhfGI%3F
Пальчиковые и монолитные фрезы для выборки пазов
Фрезы без подшипников обычно называют пазовыми. Некоторые из них имеют кромки, замыкающиеся на нижнем торце, некоторые снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, и потому они идеально подходя для выборки проушин и глухих пазов.
Фрезами с боковыми кромками изготавливают пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону и изготовления столярных соединений. Большинство фрез этого класса монолитные, по форме могут быть:
- прямоугольными;
- трапециевидными;
- галтельными;
- клиновидными;
- фасонными с более сложной формой режущих кромок.
Для выборки глухих пазов с вертикальным заходом идеально подходят спиральные фрезы, у которых винтовые кромки хорошо удаляют стружку, существенно повышая скорость работы. Спиральные фрезы считаются более быстрорежущими, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с их помощью нарезаются куда быстрее.
Особой разновидностью пазовых фрез можно назвать розеточные, предназначенные для выборки радиальных узоров сложной формы. Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками. Также учтите, что почти все виды торцевых фрез могут использоваться и для кромочной обработки либо подрезкой, либо в торец с применением специального ограничителя.
Особенности использования ручного станка
Виды работ

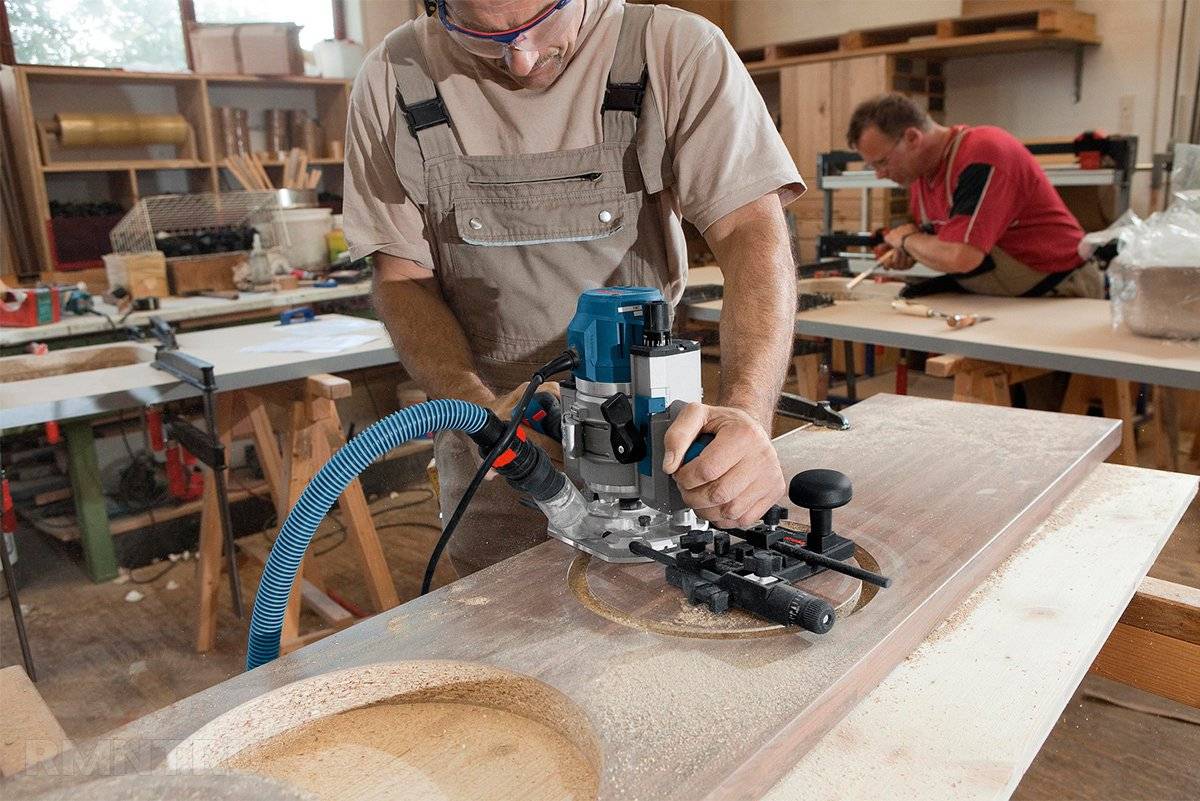

Вырезание круглого отверстия.

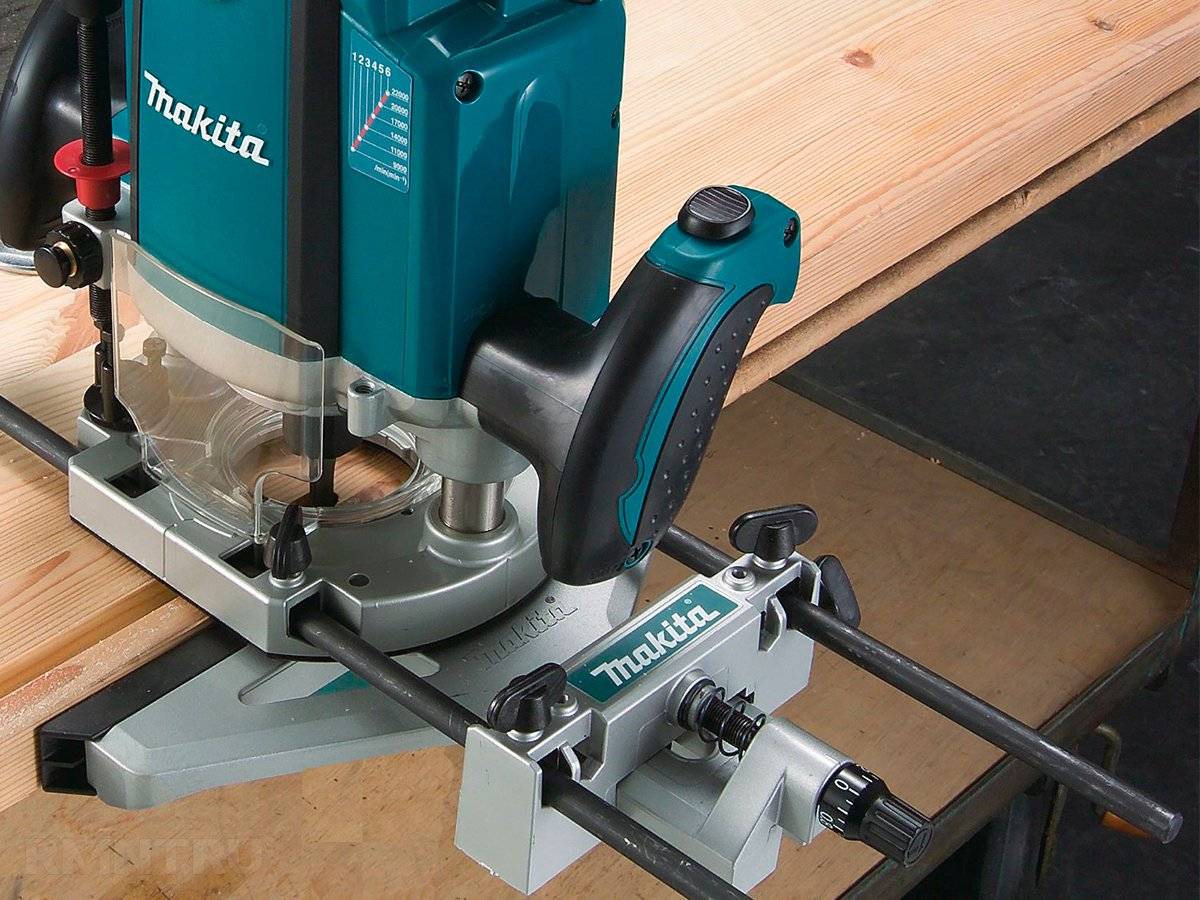

Существуют различные виды ручных фрезеров, но мы будем говорить о погружном агрегате, так он наиболее универсален и используется чаще всего.
С помощью данного инструмента выполняют самые разные работы, которые можно условно разделить на такие группы и направления:
- Фрезеровка канавок, четвертей и пазов. Эти и прочие углубления в заготовках могут располагаться вдоль и поперек волокон и слоев, иметь открытую или закрытую форму, выходить на кромку. Чаще всего эти элементы служат для формирования разъемных и неразъемных соединений;
- Фрезеровка кромок. Профилирование функциональных и декоративных элементов, погонных изделий, мебели, поделок и прочего. Наиболее характерные примеры – это плинтуса, галтели, багеты, карнизы, наличники и т.д.;
- Фрезеровка контуров и сложных поверхностей. Изготовление гравюр, вывесок, оригинальной мебели, панно, интерьерных элементов. Здесь широко применяются шаблоны и методы копирования;
- Вырезание специальных конструкционных углублений, пазов, отверстий под замки, штапики, шипы и т.д.
Профилирование бруса для строительства деревянных домов.
К ручному фрезеру можно добавлять различные приспособления для облегчения работы и обеспечения точности линий. Это могут быть различные рейки, линейки, упоры, рамки, радиальные приспособления и прочие устройства.
Виды инструмента
Современный ручной станок с компьютерным управлением.
Существует различный инструмент для фрезерования по дереву ручным фрезером. Для ручной работы используют специальные фрезы, состоящие из хвостовика в форме цилиндра диаметром 6, 8 и 12 мм, а также рабочей части с режущей кромкой. Эти фрезы могут отличаться размерами и конструкцией, формой режущей части, материалами.
Существует множество разновидностей инструмента.
Для нормальной работы и выполнения перечисленных выше операций необходимо обеспечить точное позиционирование фрезы в трех координатах. Для регулировки вертикального направления используют погружной механизм, а перемещение в горизонтальной плоскости обеспечивается разными путями: с помощью специального направляющего подшипника на фрезе, направляющей втулки на опорной поверхности инструмента или иного приспособления, которых существует множество.
Направляющий подшипник устанавливается на кромочных фрезах, предназначенных для обработки краев заготовок.
Кромочная фреза с подшипником.
Бывают такие кромочные фрезы для ручного станка:
- Профильные. Используются для формирования фигурного профиля плинтуса, наличника, багета и т.д.;
- Конусные. Необходимы для скашивания кромки под углом 45˚, 60˚, 30˚ и т.д.;
- Калевочные. Нужны для закругления кромки. Формирует четверть окружности разного размера с радиусом от 3 до 16 мм;
- Галтельные. Формирует декоративные края кромок в виде галтелей;
- Фальцевые. Фрезеровка четвертей, третей и т.д. Чаще всего используется для соединений и декора;
- Дисковые. Помогают вырезать на деревянных поверхностях горизонтальные пазы различной толщины.
Инструменты для декора и гравировки.
Также широко применяют фрезы без направляющих подшипников, которые называют пазовыми.
Среди них наиболее популярны такие виды:
- Прямоугольная. Используется наиболее часто для формирования прямоугольных пазов для различных соединений;
- Галтельная. Полукруглые пазы и канавки, декор;
- V-образная. Паз с наклонными стенками. Используется в гравировке надписей и прочих работах;
- «Ласточкин хвост». Применяется для создания открытых и закрытых шиповых соединений в мебельном производстве.

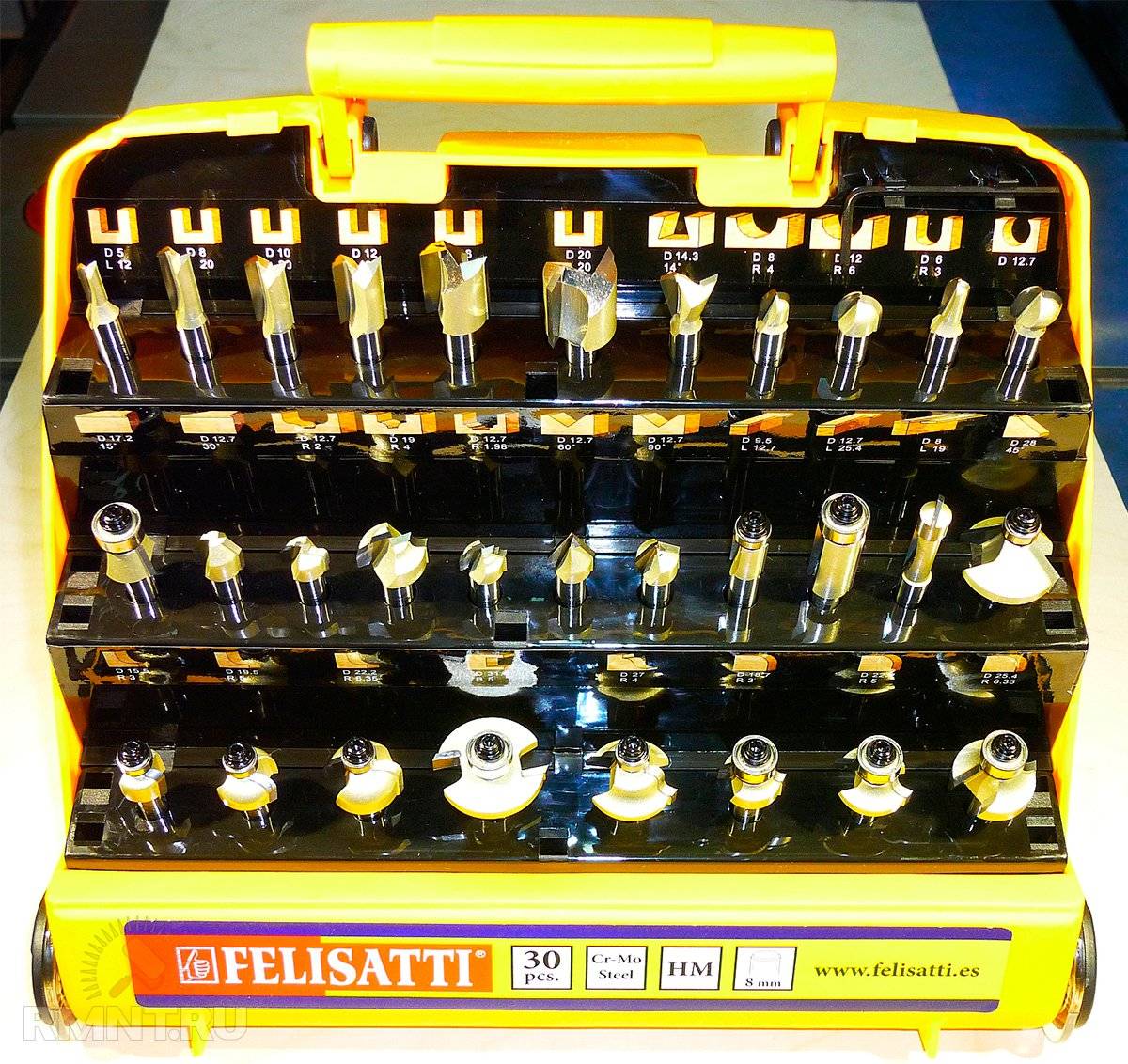

Типичный набор рабочих фрез.
Особенности работы

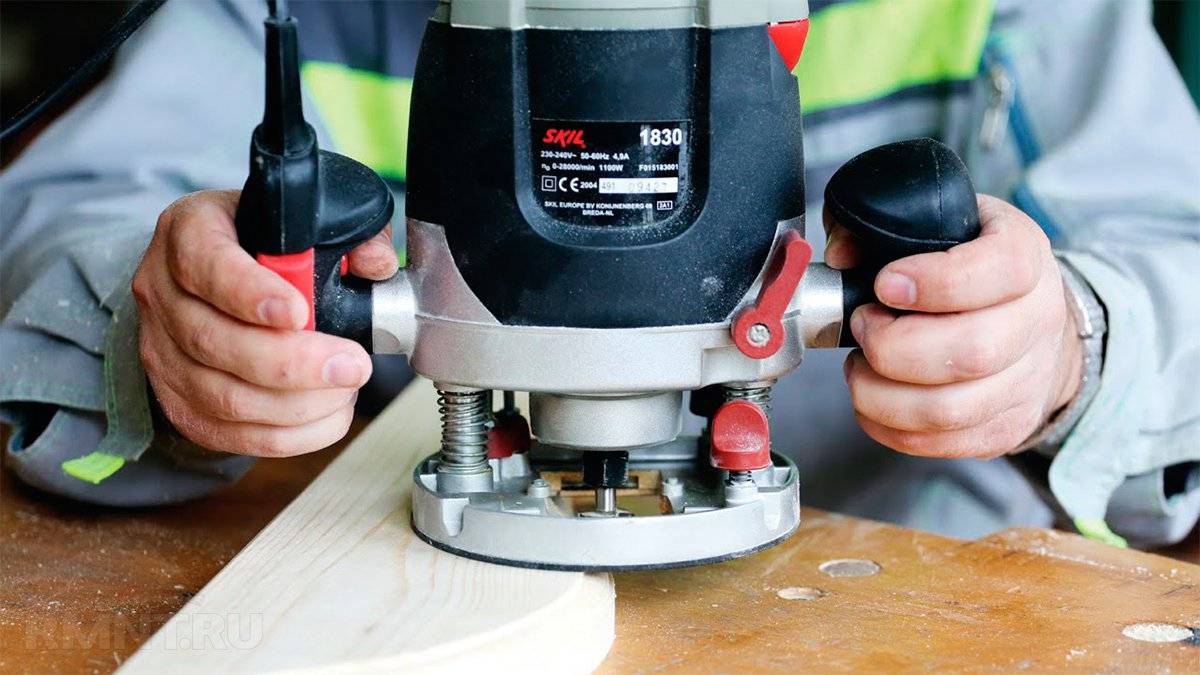

Важно правильно настроить инструмент. Перед работой выполняют настройку аппарата
В первую очередь выставляют глубину фрезеровки
В случае работ на большую глубину она достигается поэтапно
В первую очередь выставляют глубину фрезеровки. В случае работ на большую глубину она достигается поэтапно
Перед работой выполняют настройку аппарата. В первую очередь выставляют глубину фрезеровки. В случае работ на большую глубину она достигается поэтапно.
Также необходимо выставить правильную частоту вращения. Она зависит от диаметра режущей части и типа материала. Как правило, для фрез маленького диаметра частота составляет 20 000 об/мин и более, а для фрез диаметром порядка 40 мм – 10 000 – 12 000 об/мин.
Примеры профилирования кромок.
Основные технические различия и выбор фрезера для домашних работ
Очевидно, что любой электрический инструмент в первую очередь будет отличаться друг от друга мощностью. Не вдаваясь в ненужные для данной статьи подробности, скажем, что инструмент от 1000 Вт и выше уже можно отнести к разряду полупрофессиональных или профессиональных, что в быту может пригодиться очень редко. Такие устройства могут весить больше 6 кг, их мощность достигает 2,3 кВт.
Существуют также специализированные фрезеры (кромочные, штанговые, для определенных видов материалов), с заданными параметрами для производства узконаправленных операций. Но нас – домашних мастеров, в первую очередь должен заинтересовать более универсальный инструмент. Таковым является погружной подвижный штанговый фрезер. Будет неплохо, если он имеет плавную или пошаговую регулировку скорости и работает с фрезами диаметром не менее 8 мм.
ruchnoi-frezer-po-derevu-1
ruchnoi-frezer-po-derevu-2
ruchnoi-frezer-po-derevu-3
Такие аппараты предназначены для выполнения универсального набора работ:
- профилирование кромки;
- выборка четверти;
- изготовление шипов и пазов, шлицов, фальцев;
- получение отверстий различной конфигурации;
- подготовка посадочных мест для мебельной и иной фурнитуры;
- художественная обработка древесины, в том числе пространственная.
А если их снабдить определенным набором приспособлений для ручного фрезера, большинство из которых вы сможете изготовить своими руками в домашней мастерской, то этот, и так не маленький список профильных работ сможет радикально увеличиться.
Об этом мы постараемся кратко, но содержательно, рассказать вам в этой статье. Но сначала рассмотрим основные узлы инструмента:
- Голова фрезера конструктивно значительно проще, чем аналогичный узел у большинства электроинструментов. Собственно – это электродвигатель с цанговым зажимом для фрез. Иногда с регулятором оборотов. Отсутствие всяких редукторов и передач делает ее очень надежным узлом инструмента.
- Подошва фрезера – она же его опорная площадка изготавливается из штампованного металла, отливается из алюминиевого сплава или качественного пластика. Первый вариант самый недорогой, но лучше не пожалеть денег на другие. От ее основательности и точности исполнения зависит точность и качество всех видов работ выполняемых фрезером. На ней крепятся все упоры и направляющие, расположены места креплений различных приспособлений. В том числе и штангового механизма.
- Штанговый механизм – главный функциональный узел фрезера. Он регулирует глубину погружения фрезы. От точности и надежности его исполнения зависит не только удобство работы, но и долговечность фрезера. Это наиболее изнашиваемый узел, он требует регулярного ухода и смазки.
ruchnoi-frezer-po-derevu-32
ruchnoi-frezer-po-derevu-31
ruchnoi-frezer-po-derevu-33
Несколько практических советов при выборе фрезера:
не гонитесь за большой мощностью, но не берите откровенно слабый инструмент, нормальный диапазон мощности домашнего фрезера 800 – 1300 Вт;
обратите внимание на реальную глубину погружения фрезы – это определит максимальную глубину паза, который можно будет получить при помощи данного инструмента;
лучший зажим для фрез – конусная цанга;
лучший выключатель – с фиксирующей кнопкой;
длина шнура питания не должна быть маленькой;
отсутствие люфтов и плавность работы штангового механизма – залог долговечности инструмента.
И еще один немаловажный фактор, который мы специально вынесли из перечня советов в отдельное предложение. Это наличие хорошей ремонтной базы для инструментов данного производителя в вашем регионе.
Можно ли сделать своими руками
Несмотря на внешнюю простоту, производство этих изделий требует совершенного высокоточного и высокотехнологичного оборудования. Фреза должна быть:
- идеально сбалансирована по весу, чтобы не было эксцентричных биений на высоких оборотах;
- профили ножей и их расположение должны повторять друг друга с высокой точностью, до сотых долей мм;
- режущие кромки (ножи) должны быть выполнены из твердых сплавов, придать которым профиль и заточить можно только ещё более прочным инструментом.
По этим причинам сделать фрезу самому без оборудования практически невозможно. Исключение составляют простые прямые ножи на оснастке со сменными лезвиями. В теории, можно вырезать нужный размер из, например, ножей от рубанка. Но и тут есть проблемы с балансировкой по весу и сверлением отверстий под крепления в твердом металле.
Заточку проводят плоским алмазным надфилем. Но эффективнее — на точильном станке, тонком или чашеобразном круге, который входит по размеру в нишу фрезы и достает до затачиваемой поверхности.
Сильный перегрев при заточке недопустим, так как это изменит заводские характеристик закалки (термообработки) металла. Заточку проводят до появления небольшой фаски с обратной стороны. Затем фаску аккуратно снимают наждачной бумагой «нулевкой», легкими движениями, чтобы не затупить острие.
Шпоночная фреза и ее конструктивные особенности

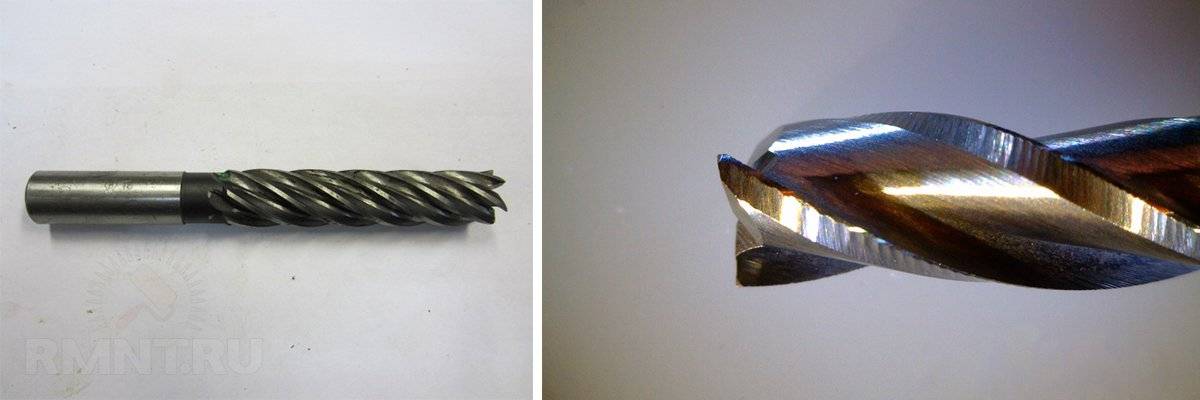

Сходство со сверлом по металлу имеют шпоночные фрезы, конструктивно представленные в виде стального стержня с рабочими кромками на боковой части. Боковые кромки кроме режущей части имеют углубления, выполненные в виде витков. Они предназначены для формирования режущих кромок и отведения стружки при выполнении работ.
Для изготовления шпоночных фрез используется легированная быстрорежущая сталь. Шпоночная фреза имеет конструктивное сходство с концевыми насадками. Главное отличие шпоночной оснастки в том, что у нее рабочими гранями являются боковые кромки. Предназначается оснастка непосредственно для изготовления шпоночных пазов в металлических заготовках. Выпускаются насадки с цилиндрическими и конусными хвостовиками согласно стандарту ГОСТ 9140.
Это интересно! За счет своей конструкции, шпоночные оснастки позволяют выполнять фрезерование в двух направлениях.
https://youtube.com/watch?v=99LdqvylpH4%3F
Специальные и комбинированные фрезы
Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера.
Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.
Особняком стоят фрезы-пробочники, предназначенные для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.
рмнт.ру
Оборудование для работы с фрезами по дереву
Фреза – это основная деталь практически любого деревообрабатывающего инструмента. Ее можно установить:
- в обычную дрель;
- фрезерный станок (фрезер);
- промышленное оборудование.
Электроинструментом можно проводить грубую и более тонкую обработку дерева с высокой скоростью.
Дрель
Применение фрез дает возможность домашним умельцам значительно расширить функциональные возможности обычной дрели, предназначенной только для сверления. При этом дрель превращается в универсальный инструмент, при помощи которого можно будет обрабатывать детали, изготовленные из различных пород дерева.
Используя фрезы по дереву, предназначенные для работы с дрелью, можно получать отверстия большого диаметра без применения специальных насадок на дрель типа балеринка или коронка (корончатая насадка).
Для работы с дрелью используют только пальчиковые фрезы, режущие кромки которых имеют самую разнообразную форму. Кроме того галтельные, кромочные (четвертные) и конусные фрезы часто оснащают опорным подшипником, с помощью которого ограничивают глубину врезания лезвий в древесину.
Режущие лезвия могут быть заостренными или затылованными. У заостренных зубьев передняя и задняя поверхности плоские, причем затачивают по задней поверхности.
При этом во время перезаточки режущая часть может изменить свои геометрические размеры. Избежать этого можно, используя инструмент с затылованными лезвиями. У них плоской выполнена только передняя поверхность, по которой и осуществляется заточка. Перезатачивать такие фрезы можно много раз, не опасаясь, что изменится геометрия режущих кромок.
Фрезер
Ручной фрезер – это инструмент, который предназначен для обработки различных пиломатериалов и изделий из них. Он отличается от дрели наличием регулируемой опорной платформы и способностью работать на высоких оборотах (до 30 тыс. об/мин). С помощью фрезера можно с высоким качеством:
- сращивать разные заготовки, соединяя их способом «шип/паз» (кромочные работы), снимать фаску с бруса;
- врезать фурнитуру, замки, петли;
- формировать объемные формы на плоских поверхностях (декорирование);
- вырезать деревянные заготовки, имеющие сложную конфигурацию.
Для выполнения этих работ используют кромочные, пазовые, копировальные и концевые фрезы по дереву.
Пазовые фрезы используют, когда нужно получить углубления определенной формы, например, в форме буквы Т (Т-образные), полукруглые или типа «ласточкин хвост».
Кромочные фрезы используются при изготовлении кромок на деталях из дерева. Как правило, их оснащают упорным подшипником, который предотвращает излишнее погружение инструмента в тело детали. Кроме того, он позволяет регулировать глубину вылета. Если подшипник не предусмотрен, то надо применять параллельный упор или шаблон.
Для декоративной обработки филеночных деталей используются фигирейные фрезы горизонтального типа. Они достаточно тяжелые и имеют большой диаметр. Учитывая большие усилия, которые необходимы при работе с такими фрезами, их оснащают хвостовиком, диаметр которого составляет 12 мм. Их применяют на стационарном оборудовании.
У концевых фрез по дереву для ручного фрезера режущие кромки расположены на торце рабочей поверхности. Кроме того в работе принимает участие и боковая кромка, что позволяет перемещать вращающую фрезу в плоскости опорной площадки. Качество обработки поверхностей определяется количеством режущих лезвий. Как правило, концевые фрезы имеют монолитную конструкцию, но встречаются и составные.
Отдельную группу концевых изделий составляют фрезы Шейпера – шарошки (борфрезы).
Используют их на промежуточных этапах обработки, а также в случаях, когда необходимо осуществить финальную доводку конфигурации детали. Их режущая кромка представляет собой крупные насечки (зубья)
Работая с шарошкой, важно правильно выбрать режим. Это позволит избежать поджога дерева, который возможен при повышенном числе оборотов
А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера.
Копировальные фрезы – это редко встречающийся вид инструмента для ручного фрезера. Они отличаются не только количеством режущих кромок, но и размещением опорных подшипников, которые могут располагаться с любой стороны. В некоторых моделях предусмотрено два подшипника (сверху и снизу). Во время работы подшипник двигается по шаблону, благодаря чему обрабатываемая заготовка приобретает заданную форму.
Материалы лезвий, сменные ножи
Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фрезы для ручного фрезера — это расходный материал, который не подлежит ни заточке, ни ремонту. Это лишь отчасти справедливо, ведь имеются комплектующие обслуживаемого типа, применяемые в конвейере мелкосерийного производства.
Такого рода фрезы состоят из основы и набора ножей. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка. Вариант подобного применения — изготовление мебельных накладок, вагонки или рам евроокон. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы
Для комплектов фрез, формирующих ответные части деталей, это особенно важно
И сменные, и напаиваемые лезвия изготавливают из одинаковых типов стали. Если не брать в расчёт специальные расходники для обработки пластика, искусственного камня и цветных металлов, фрезы для дерева по материалу ножей подразделяют на HSS (быстрорежущие) и HM (твёрдосплавные). Последние имеют тупые углы заточки кромок, за счёт чего повышается рабочий ресурс при работе с плотными породами древесины. Быстрорезы заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.
Тип конструкции
Существуют следующие основные типы фрез для дерева по конструктивным особенностям:
- Сборная. Представляет собой стальную основу, на которую дополнительно приделаны режущие кромки. Такая разновидность встречается на рынке чаще всего.
- Со сменными кромками. Особенность – двусторонние режущие плоскости. Когда одна сторона притупляется, кромку переворачивают. Такие фрезы служат долго.
Со сменными ножами
Монолитная. У этого вида режущие лезвия являются наконечником. Вероятность поломки крайне мала. Но есть недостаток – кромки притупляются после нескольких использований, и оснастку приходится менять.
Монолитная конструкция

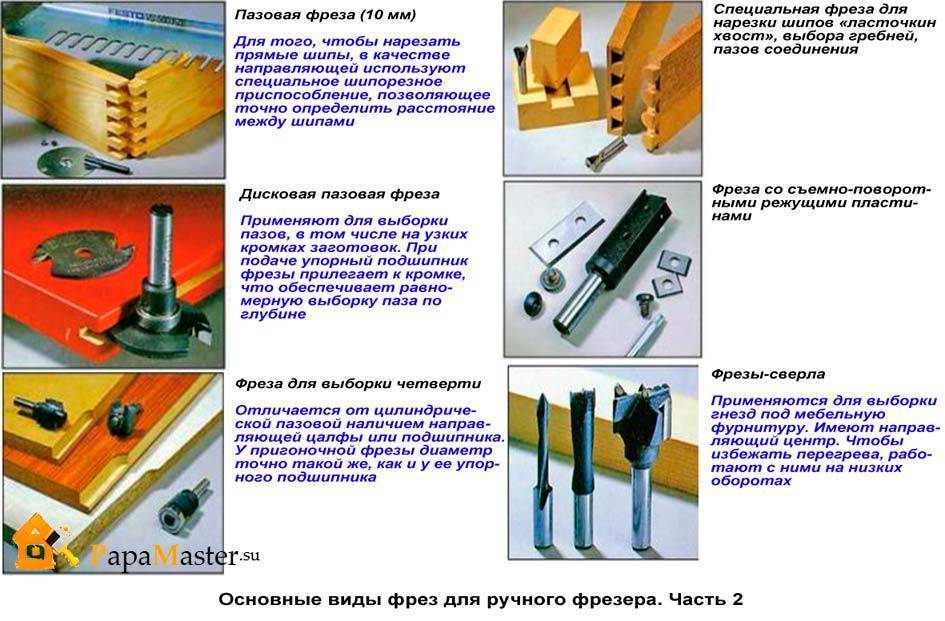

Виды фрез для ручного фрезера по дереву
Работа прибора по обработке древесины невозможна без одной важной детали – режущей насадки или фрезы. Существует большое разнообразие этих элементов по типу выполняемых операций:
- пазовая фреза по дереву для ручного фрезера, которая нужна для выборки пазов;
- профильная, необходимая для простой обработки;
- конусообразная для проведения работ под углом;
- дисковая, также применяемая для прорезывания пазов;
- калёвочная для равнения кромочного края;
- фальцевая, при помощи которой происходит удаление четверти;
- галтельная для изготовления галтелей на краях;
- фреза «ласточкино гнездо», применяемая для шиповых соединений.
Максимальная укомплектованность фрезами – залог большого количества выполняемых операций
Статья по теме:
Виды фрез
Концевые фрезы – предназначены для обкатки кромок изделий. Оснащены подшипником в качестве направляющей, что позволяет делать проход фрезой на одинаковую глубину. К концевым также относят спиралевидные фрезы.
Пазовые с плоским торцом – для пробора прямоугольного паза в древесине. Не имея упора, работать такой фрезой крайне затруднительно, поэтому используются они вместе с шаблоном.
Галтельные – позволяют выбирать округлые и V-образные канавки по длине изделия. Регулируя положение фрезы, есть возможность отобрать канавки разной глубины. V- образная фреза позволяет сделать паз, стенки которого располагаются под прямым углом относительно друг друга.
Шиповая с обратным конусом – предназначена для пробора “ласточкиного хвоста”. Используется данный паз для надежного пазогребневого соединения деталей между собой.
Конусная – для обкатки кромок изделия, в декоративных целях либо в силу его конструктивных особенностей. Оснащена подшипником в качестве упора.
Калевочная – так же, как и конусная фреза, оборудована упором и предназначена для обработки кромок изделия, но получаемая кромка имеет скругленную форму, а при максимальном опускании фрезы можно получить еще и прямую линию на кромке.
Дисковые фрезы применяют для пробора паза, причем рабочей частью фрезы является не только ее торец, но и вся ее периферическая поверхность. Применяются для пробора узких глубоких пазов, например, под стекло или оргалит.
Комбинированная фреза применяется для того, чтобы выполнять две и более функций за один проход, к примеру, пазовая и шиповая.
Хотя перечисленные фрезы изготовлены с расчетом на то, что ими будут обрабатывать древесину, но в принципе позволяют работать также с фанерой, гипсокартоном, ориентированно-стружечной плитой, дсп и некоторыми другими материалами.
Простейшие приспособления для ручного фрезера
Для расширения возможностей и удобства работы ручным фрезером существует достаточно большое количество несложных приспособлений. Иногда они идут в комплекте с фрезером, некоторые являются конструктивными особенностями того или иного типа инструмента. И в первую очередь это параллельный упор, идущий в комплекте почти со всеми ручными фрезерами, но и в первую очередь дорабатываемым домашними умельцами под конкретные виды работ.
Самым простым, чаще всего изготавливаемым приспособлением, является накладка на подошву круглой формы. Большинство фрезеров имеют две параллельные кромки, упрощающие конструкцию упоров для обработки прямолинейных заготовок, что при работе с накладными шаблонами требует четкого позиционирования инструмента. Несложная круглая накладка на подошву позволит эту процедуру сделать абсолютно простой.
При ее использовании важно выставить верхний шаблон на расстоянии от края накладки до режущей кромки фрезы и нужную глубину погружения. ruchnoi-frezer-po-derevu-29
ruchnoi-frezer-po-derevu-16
ruchnoi-frezer-po-derevu-11
ruchnoi-frezer-po-derevu-29
ruchnoi-frezer-po-derevu-16
ruchnoi-frezer-po-derevu-11
Следующим по частоте изготовления своими руками является приспособление для фрезерования окружностей. Правда, это можно достичь и с применением предыдущего приспособления, но только при наличии заранее изготовленного шаблона, Но, лучше все же, один раз потратить время на универсальный инструментарий и пользоваться им долгие годы.
ruchnoi-frezer-po-derevu-4
ruchnoi-frezer-po-derevu-5
ruchnoi-frezer-po-derevu-9
Из первого и второго фото понятен принцип работы данного устройства, а конструктивных подходов к его реализации множество. Все это вариации на тему циркуля. Можно делать отдельное приспособление, а можно использовать, к примеру, штанги параллельного упора вашего фрезера.
К разряду простейших приспособлений для фрезера можно отнести приспособление, часто называемое лыжами.
Оно позволяет отчасти заменить рейсмус или произвести шлифовку изделия. Главное, чтобы была обеспечена жесткость конструкции.
Согласитесь, что приспособление с упорами, показанные на фото ниже радикально упрощает процедуру получения глубоких выборок в узком материале, таких как пазы для врезки замков и защелок,
а приспособление для получения параллельных пазов столь же не сложно в изготовлении, сколь так же упрощает этот вид работ.
Тем более что они оба могут быть изготовлены на одной платформе – накладке на подошву. В этом перечне также достойное место займут шаблоны для однотипных фрезерных работ, используемые в сочетании с фрезами, оснащенными упорными подшипниками.
И здесь самое время несколько слов сказать о фрезах.
