Виды винтовых компрессоров и их преимущества

Достоинства и недостатки винтовых машин для сжатия воздуха

Оборудование этого класса обладает отличными техническими характеристиками, что позволило ему стать достойной заменой поршневым устройствам. Если сравнивать эти два прибора, то модели Abac обладают рядом преимуществ:

1. Конструкция агрегатов включает в себя спаренные турбины, которые работают практически бесшумно и не создавая вибрации;
2. Они обладают компактными габаритами и небольшим весом;
3. Могут оснащаться автоматическими системами управления, что позволяет избежать постоянного присутствия человека в процессе работы агрегата;
4. Экономичны;
5. Имеют воздушное охлаждение.

Но даже столь большое количество достоинств не делает винтовые компрессоры Fubag идеальными. Они так же, как и любое другое оборудование имеют свои недостатки. Одним из основных минусов является необходимость применения отделителя и охладителя масла, а также других комплектующих, имеющих высокую стоимость.

Критерии выбора винтовых агрегатов

Приборы этого класса предлагают производители из разных стран. Причем, если верить рекламным проспектам, то все они являются лидерами в этой области. Что же происходит на самом деле? Как правильно сделать выбор? Все винтовые компрессоры Abac выглядят практически одинаково.

Смотрим видео, критерии выбора оборудования:

Они помещены в прямоугольный корпус, на котором находится дисплей контроллера. Отличие заключается лишь в расцветке и размерах, но и они несущественные. Поэтому выбирая прибор нужно заранее поинтересоваться чья же, продукция действительно является самой популярной, чтобы потом не тратить средства на ремонт винтовых компрессоров.

Следующим параметром, на который обращают внимание является нагрузка. Все винтовые компрессоры Abac имеют различные:

• Мощность;
• Производительность;
• Наличие или отсутствие привода;
• Встроенную систему подготовки воздуха.

Но все же главным критерием среди них является нагрузка. Она выбирается в зависимости от того сколько винтовой компрессор Fubag будет работать:

• Эпизодически;
• Постоянно.

Для первого случая можно ограничиться пусть не очень качественной, но дешевой моделью. Для постоянной эксплуатации потребуется более надежная модель, способная проработать не менее 3000 часов в год, чтобы в первые же дни не пришлось выполнять ремонт агрегата.

Обслуживание и эксплуатация – советы профессионалов

Чтобы оборудование прослужило длительный срок необходимо соблюдать определенные нормативными документами правила. Одним из пунктов в них указывается необходимость проведения своевременного технического обслуживания. Если пренебречь этими требованиями, то придется оплачивать дорогостоящие ремонтные работы.

Избежать поломок оборудования поможет и правильная его эксплуатация. Несмотря на то, что прибор обладает надежной конструкцией он может выйти из строя при залитии маслом или холодильным агентом. Попадание жидкости в устройство при новом запуске приведет к высоким гидравлическим нагрузкам, что негативно скажется на работе подшипников. Поэтому нужно очень аккуратно заполнять системы рабочими составами, иначе потребуется ремонт винтовых компрессоров.

Еще одним важным моментом является выбор масла для компрессоров. Учитывая, что этот состав выполняет ряд функций, специалисты рекомендуют выбирать продукцию только известных производителей. Масла должны быть высокого качества – это обеспечит длительную работу оборудования.

Монтаж и запуск компрессоров винтовых дизельных должен выполняться профессионалом, имеющим соответствующий допуск. Прибор устанавливается на горизонтальной поверхности в закрытом помещении и не должен подвергаться воздействию атмосферных осадков.

Объект должен иметь хорошо работающую систему вентиляции, чтобы всасываемый устройством воздух не имел примесей. Нельзя использовать производимую компрессором винтовым дизельным воздушную массу для пищевых или фармацевтических целей. Кроме того, она является энергетическим потоком и поэтому трубопроводы по которым осуществляется ее циркуляция должны находиться в исправном состоянии.

Что представляет собой винтовой компрессор: устройство и принцип работы

Это устройство для сжатия и подачи воздуха или других газов. Переходим к назначению деталей.

Составные части

В общем случае это:

• всасывающий фильтр — пропускает через себя и очищает воздух перед блоком сжатия;
• впускной клапан – переключает режим работы компрессора нагрузка/холостой ход;
• электромотор – приводит в движение роторы блока сжатия;
• винтовой блок – два параллельно ориентированных ротора (один выпуклый, другой вогнутый);
• привод – сцепляет винтовую пару с двигателем, отвечая также за вращение с заданной скоростью;
• охладитель масла – снижает температуру масла до заданных значений, не допуская перегрева;
• отделитель масла – специальный резервуар (бак), отделяющий масло от сжатого воздуха;
• термостат – меняет направление движения масла: малый круг — сразу в винтовой блок; большой круг — через охладитель;
• масляный фильтр — очищает масло перед подачей его в винтовой блок;
• реле и предохранительный клапан – защищают от поломки, срабатывая при резком повышении давления;
• трубопроводы – соединяют все отделы системы, обеспечивая прохождение масловоздушной смеси, масла и сжатого воздуха;
• вентилятор – способствует осуществлению забора воздуха, а также выполняет функцию общего охлаждения;
• блок управления – осуществляет контроль за работой компрессора в нормальном режиме, оповещение при аварии и настройку параметров;
• концевой охладитель – снижает температуру среды, прежде чем выпустить ее из оборудования.

Принцип работы винтового компрессора подробно

Пошагово он выглядит следующим образом:

1. двигатель запускает роторы, которые с соблюдением ведомости, вращаются по направлению друг к другу;
2. в результате этого движения атмосферный воздух всасывается через фильтр, в котором очищается от механических примесей;
3. в винтовом блоке воздух смешивается с маслом, сжимается и попадает в маслобак;
4. в маслобаке и сепараторе сжатый воздух отделяется от масла и через концевой охладитель поступает на выход установки, а масло после охлаждения поступает обратно в винтовой блок через масляный фильтр.

Процесс сжатия проходит в автоматическом режиме, отличается простотой и эффективностью. И это очередное преимущество и еще одна причина использовать именно рассматриваемое оборудование.

Устройство компрессоров винтового типа

Установки, входящие в группу винтовых компрессоров, могут быть различны, но при этом они имеют оснащение, общее для всех видов оборудования данного типа. Входящие в состав винтовых компрессоров устройства выполняют определенные функции, обеспечивая при этом эффективную и бесперебойную работу установок.

В состав винтовых компрессоров входят следующие составляющие:

• Воздушный фильтр всасывающий – выполняет функцию очистки воздуха, который попадает в компрессорную установку. Зачастую состоит из двух элементов – предварительного фильтра, находящегося в том месте, где происходит забор воздуха, а также фильтра, расположенного перед входным клапаном.
• Входной клапан – обеспечивает регулировку производительности всего компрессора и оснащен пневматическим управлением. Регулирование работы установки обеспечивается переходом клапана на холостой ход.
• Винтовой блок – представляет собой один из главных рабочих элементов установки винтового типа. В состав винтового блока входят два, расположенных параллельно по отношению друг к другу ротора, одни из которых имеет вогнутый винтовой профиль, а другой – выпуклый. Именно наличие роторов отличает устройство винтовых компрессоров и принцип их действия от установок других типов.
• Ременная передача – представляет собой два шкива, задающих необходимую скорость вращения роторов. Один из шкивов расположен на винтовой паре, а другой находится на двигателе.
• Электродвигатель – обеспечивает вращение винтовой пары посредством муфты, редуктора или же ременного привода.
• Масляной фильтр – проводит очистку масла, прежде чем оно возвращается в блок с винтами.
• Отделитель масла – бак, изготовленный из металла, в середине которого расположена перегородка с отверстиями. Сила инерции, возникающая при закрутке потока, приводит к очистке воздуха от масла специальным фильтром.
• Термостат – обеспечивает наиболее оптимальный температурный режим. При низких значениях температуры масла, термостат пропускает его, не затрагивая при этом охлаждающий радиатор, что позволяет ускорить получение наиболее оптимальной температуры в установке.
• Охладитель масла – выполняет функции охлаждения масла, после того, как оно отделилось от сжатого воздуха.
• Концевой охладитель воздуха – охлаждает до необходимого уровня сжатый воздух перед тем, как он подается потребителю.
• Предохранительный клапан – обеспечивает безопасную работу устройства и предотвращает его поломку. Данный клапан срабатывает при значительном повышении уровня давления в маслоотделительном баке, которое может вывести из строя все оборудование.
• Система трубопроводов – имеет различные трубопроводы для воздушно-масляной смеси, воздуха и масла.
• Реле давления – устанавливает параметры и режим работы установки в зависимости от показателей уровня давления. Так, при достижении максимального значения давления, работа винтовых компрессоров переходит на холостой ход. При снижении давления установка вновь начинает работать.
• Блок управления – необходим для электронного управления и контроля над работой оборудования, а также позволяет передавать на дисплей все необходимые рабочие параметры и характеристики компрессора.
• Вентилятор – предназначен для забора воздуха в компрессор с одновременным охлаждением рабочих деталей и элементов оборудования.

Поршневые компрессоры

Изменение давления в поршневых компрессорах происходит при возвратно-поступательном движении поршня в цилиндрической камере сжатия. Индикаторные диаграммы холодильного поршневого компрессора при работе в режимах охлаждения и замораживания представлены на рис. 1. Отчетливо видно, что при более высокой степени сжатия коэффициент подачи падает, причем главным образом из-за увеличения влияния процесса обратного расширения.При обратном расширении работа передается на коленчатый вал (заштрихованная область), происходит охлаждение газа и изоэнтропический КПД поршневого компрессора уменьшается, но не так сильно, как коэффициент подачи. Это свойство характерно только для поршневых компрессоров.

На практике описанные особенности работы холодильных поршневых компрессоров приводят к тому, что объемная производительность при глубоком охлаждении заметно падает, что влияет на выбор рабочего объема. Тот же эффект может наблюдаться в случаях привода поршневого компрессора от двигателя с изменяемой частотой вращения. При увеличении частоты вращения степень сжатия повышается и коэффициент подачи уменьшается (рис. 2).

В холодильных поршневых компрессорах автомобильных кондиционеров, приводимых от двигателя внутреннего сгорания, этот эффект может быть полезно использован. При увеличении частоты вращения обеспечивается желаемое сокращение холодопроизводительности. Поэтому в автобусных установках кондиционирования воздуха часто отказываются от каких-либо специальных систем регулирования производительности.Если эффект уменьшения производительности нежелателен (например, в холодильных установках), то следует переходить на двухступенчатый поршневой компрессор (рис. 3).

Клапан минимального давления

Поддержание такого давления масленой емкости, которое бы не становилось менее фиксированного в наименьшей мере соответствующего норме уровня, гарантирует качественную циркуляцию масла во время действия винтового компрессора.

Этот критерий исполняется, если в магистрали, с направленной на нее деятельностью винтового компрессора, в этот момент есть давление. Иначе, когда компрессор осуществляет заполнение незаполненного резервуара для сжатого воздуха, чтобы создать в нем повышенное давление, применяется специальный клапан наименьшего давления.

Клапан минимального давления в разрезе

Открытие этого клапана происходит во время давления на его входе, когда превышается то значение, которое было задано регулировкой сжатия пружины, закрывающей клапан.

Характерным давлением, при котором открывается клапан у винтовых устройств, признается его значение 4÷4,5 бар

Поршневой компрессор

Один из самых дешевых и менее требовательных типов винтовой техники. Установки, функционирующие благодаря поршням, служат верой и правдой долгие годы, не требуя постоянного технического обслуживания. Отличный выбор, если на вашем предприятии требуется надежная техника, обеспечивающая давление выше 30 атмосфер. Для профилактики после 500 мото-часов работы необходимо проведение сервисного обслуживания. Необходим приезд сервисного инженера, чтобы он проверил сохранность поршней и других компонентов установки.

Однако при всех своих достоинствах такой тип компрессоров постепенно уходит в прошлое. Современные предприятия стремятся сократить уровни шума и вибрации, а поршневая техника, наоборот, создает слишком много звуковых и вибрационных колебаний. Это вариант для тех, кто может себе позволить организацию дополнительного фундамента для одного станка или же выделить специальное помещение для размещения этого устройства.

Обслуживание безмасляного винтового компрессора

В первую очередь, необходимо отметить, что роторные компрессоры любого типа, а безмасляные – в первую очередь, не предназначены для сильно запыленных помещений.

Абразивные частицы, попадающие внутрь винтового блока, повреждают поверхности роторов и нарушают геометрию их форм. В результате вращающиеся винты начинают соприкасаться, что вызывает повышенное трение, образование задиров и схватываний.

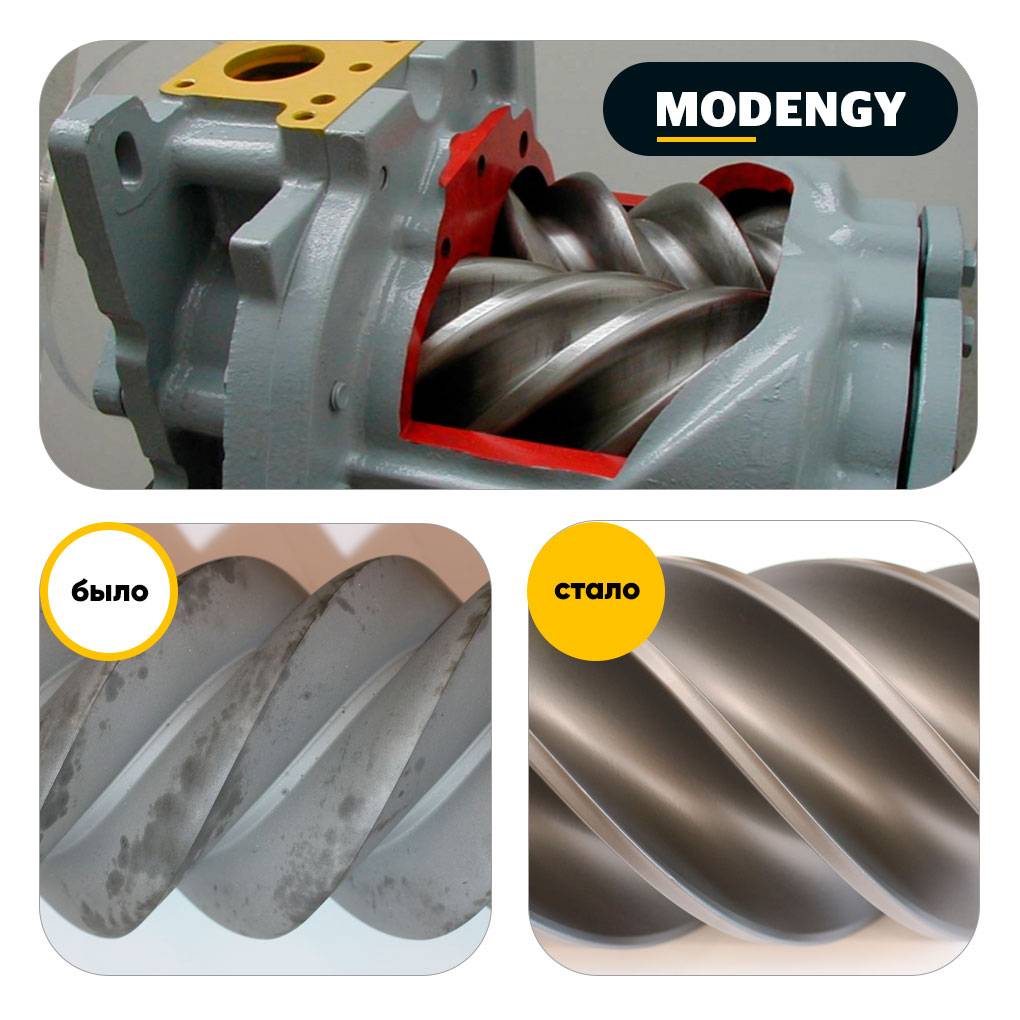

Многие производители в целях защиты от износа и коррозии наносят на роторы специальные защитные покрытия.

Первыми это начали делать зарубежные производители. Обработка роторов специальными полимерными составами позволяла не только снизить вероятность их контакта с последующим образованием задиров, но и сократить затраты на точную механическую обработку поверхностей.

За счет включения мельчайших частиц твердых смазочных материалов полимерные покрытия имеют высокие антифрикционные свойства, что позволяет им эффективно снижать трение и препятствовать образованию задиров.

Со временем заводские покрытия изнашиваются, и чтобы решить вопрос их восстановления, необходимо пользоваться готовыми антифрикционными материалами. Ранее такие составы были исключительно импортными, однако сегодня их производство налажено и в нашей стране.

Российская компания “Моденжи” разработала серию антифрикционных твердосмазочных покрытий для винтовых компрессоров, которые могут применяться как при производстве, так и при ремонте роторов.

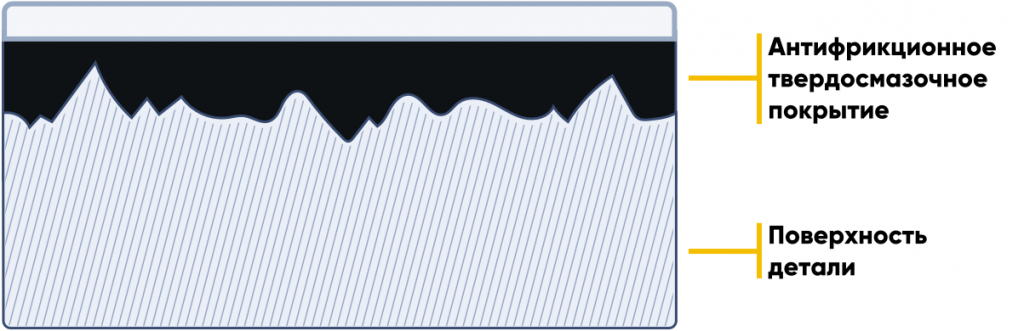

Покрытия MODENGY наносятся на поверхности деталей слоем до 100 мкм, затем, после приработки, толщина уменьшается в 2-2,5 раза и становится оптимальной.

Полимерная матрица покрытия прочно удерживает в своих ячейках частицы твердых смазочных материалов, выполняющие антифрикционную и противозадирную функции.

MODENGY 1007 производится на основе графита, поэтому имеет характерный серо-черный цвет. Покрытие стабильно работает при температурах -50…+350 °С, имеет несущую способность 1300 МПа (тест SRV).

Несущая способность MODENGY 1014 еще выше, она составляет 2700 МПа. Диапазон рабочих температур покрытия с дисульфидом молибдена и политетрафторэтиленом – -75…+255 °С. Состав отличается высокими антикоррозионными свойствами – >672 ч (тест в соляном тумане).

MODENGY 1066 с графитом и дисульфидом молибдена выдерживает температуры от -70 до +315 °С. Покрытие также обладает антикоррозионными свойствами (>300 ч в соляном тумане) и высокой несущей способностью (9900 H по методу Falex).

Перед нанесением покрытия с поверхностей роторов удаляются остатки старых смазок, пыль и другие загрязнения. Для полной очистки и обезжиривания винтовой пары используется Специальный очиститель-активатор MODENGY. Его применение способствует высокой адгезии будущего покрытия и гарантирует долгий срок его службы.

Антифрикционные составы наносятся на роторы в несколько слоев, затем детали подвергаются нагреву для полимеризации покрытий. Все материалы отверждаются при нагреве свыше +200 °С в течение 20-40 минут (точное время зависит от вида покрытия).

Роторы с покрытием MODENGY в дальнейшем не требуют повторной обработки – правильно нанесенный защитный слой не стирается, так как не дает винтовым поверхностям вступать в контакт.

Винтовые компрессоры в холодильной технике

Добрый день, Уважаемый читатель.

В прошлый раз я выкладывал статью о внутреннем устройстве небольшого ледового катка. Было задано много вопросов касательно компрессора, примененного на данном объекте — его типе и принципе действия. Поэтому в продолжении той темы я решил подготовить небольшую зарисовку про компрессоры, примененные на этом объекте. Тем более на данный момент — это относительно малоизвестная для не специалистов технология. Речь далее пойдет о винтовых компрессорах, а точнее о винтовых компрессорах в холодильной технике. Также данный тип компрессоров получил широкое распространение в системах сжатого воздуха. Винтовые компрессоры современной контрукции появились относительно недавно — примерно в середине 20-го века. С точки зрения классификации винтовые компрессоры относятся к классу компрессоров объемного принципа действия, и далее к группе ротационных компрессоров с двумя или более осями.

Винтовые компрессоры, как правило, содержат два ротора с сопрягающимися профилями, изготовленных в форме спиралей.Роторы вращаются внутри статора. Вращение этих подвижных узлов перемещает хладагент в газовой фазе со стороны всасывания к стороне нагнетания, при этом впадины охватывающего ротора выполняют роль цилиндра, объем которого по мере постепенного приближения к выходу сокращается, а зубья охватываемого ротора обеспечивают сжатие потока. По мере того как сжатый хладагент нагнетается в контур, с верхней стороны винта вновь происходит всасывание, что обеспечивает непрерывность потока. Набольшее распространение получили двухроторные винтовые компрессоры — здесь в основном рассматриваются именно эти компрессоры. Однороторные компрессоры не получили применения.Компания Carrier, пожалуй, единственные из известных мне производителей, кто серийно изготовляет трех роторные винтовые компрессоры. В холодильной технике преимущественно применяются маслозаполненные винтовые компрессоры. Масло явлется уплотнителем для зазоров межу винтами, а также служит для отвда тепла от нагретых деталей, для смазки трещихся деталей и прочее. В системах сжатого воздуха получили распространение как масляные, так и безмасляные компрессоры.

В системах сжатого воздуха принцип абсолютно такой же. Винтовые компрессоры очень хороши для достижения высокого перепада давления и высокой степени сжатия.

Рисунок 1 — Винтовая пара (слева — ведущий, справа — ведомый ротор, красный — нагнетательный порт)

Особенностью винтовых компрессоров является наличие золотника для регулирования производительности, которая регулируется, как правило ступенчато: 25-50-75-100%.

В холодильной технике винтовые компрессоры получили широкое распространение в крупных системах кондиционирования (водоохлаждающие установки — чиллеры), в низкотемпературных системах относительно больших мощностей. Также данные компрессоры нашли широкое применение в транспортных системах.

В мире насчитывается не так много производителей винтовых компрессоров для холодильной техники и систем кондиционирования — это Carrier, Gea Grasso, Bitzer — это наиболее известные бренды на российском рынке.

Рисунок 2 — Открытый винтовой компрессор GEA Grasso — очень хорошо видна винтовая пара. Подразумевается установка внешнего привода (электродвигателя)

Применение винтовых компрессоров в холодильных системах обеспечивает более высокой производительностью данных компрессоров относительно более распространенных поршневых компрессоров и соответственно более низкой стоимостью. Применение винтовых компрессоров наиболее рационально в областях средних и больших производительностей. Хотя в последнее время наблюдается активное применение винтовых компрессоров в транспортных системах, хотя они на данный момент являются более дорогими. Также применение винтовых компрессоров крайне оправданно для достижения низких температур, которые могут быть достигнуты только в двухступечатом цикле сжатия поршневыми компрессорами.

Рисунок 3 — Один из самых распространенных винтовых холодильных компрессоров на Российском рынке — полугерметичных винтовой компрессор Bitzer серии HS. Видно, что винтовая пара и статор расположены в одном корпусе.

Анимационный вид винтового холодильного полугерметичного компрессора Bitzer — именно такие компрессораы получили распространения на ледовых катках:

В настоящее время винтовые компрессоры находят все более широкое применение в холодильной технике.

При написании данного поста использовался «Учебник по холодильной технике» Польманн А.С.

Комплектация винтовых компрессоров

Изобретение винтового компрессора относится к 1934 году. Со временем разработка претерпела определенное количество изменений, но основной принцип действия остался прежним.

Стандартная комплектация любого винтового компрессора (основные элементы):

Фильтр воздушный: устанавливается в месте всасывания воздуха компрессором из окружающей среды; воздушный фильтр необходим для очистки всасываемого воздуха от пыли, грязи и других твердых частиц. Поэтому, качество воздушного фильтра и его своевременная замена влияет, прежде всего, на работу винтового блока и всасывающего клапана; Фильтр масляный: необходим для очистки от грязи, пыли, нагара, стружки и других видов загрязнений из компрессорного масла; качество масла играет одну из важнейших ролей в работе всей системы; масляные фильтры увеличивают срок службы: подшипникам, роторам, корпуса винтового блока, всей масляной системы; Фильтр сепаратор (маслоотделитель/маслоуловитель): различают два вида – накручивающийся и погружной; устанавливаются на выходе из компрессора; служат для уменьшения количества масла и влаги в получаемом сжатом воздухе; сепараторы используют сочетание различных технологий: фильтрующей, центробежной и гравитационной; Фильтры относятся к быстроизнашиваемым, расходным материалам. Своевременная замена фильтров (и масла) напрямую влияет на срок службы работы компрессора и качество получаемого сжатого воздуха; Как правило, регламент замены фильтров на винтовых компрессорах составляет от 2000 до 4000 моточасов, либо раз в год, что наступит быстрее;

• Всасывающий (впускной) клапан: основное назначение – это всасывание воздуха из окружающей атмосферы через воздушный фильтр и подача в камеру винтового блока, переключение между режимом нагрузки и холостого хода. Клапан работает в двух положениях: открыт, либо закрыт. За открытие и закрытие всасывающего клапана отвечает контрольный блок (иногда называют пневмоблоком);
• Винтовой блок: состоит из двух роторов – ведущего и ведомого, которых и называют “винтами”;
• Двигатель: электрический или внутреннего сгорания (дизельный/бензиновый); запускает всю систему и приводит в движение винтовой блок;
• Привод (тип передачи): различают ременный или прямой; электродвигатель соединяется с винтовым блоком через ременную передачу: на вал ведущего ротора и двигателя устанавливаются шкивы, соединенные ремнем (или ремнями); либо через прямой привод (в этом случае двигатель может быть соединен различными вариантами прямого привода: через редуктор, через гибкую муфту или непосредственно, когда винтовой блок находится на одном валу с двигателем); устанавливается определенное передаточное число;
• Маслобак: емкость, в которой находится компрессорное масло, циркулирующее по всей масляной системе;
• Термостат: определяет температуру масла; осуществляет переключение контуров охлаждения (малый контур и большой, идущий через радиатор);
• Клапан минимального давления: поддерживает давление, необходимое для циркуляции масла и работы сепаратора;
• Трубопроводы и РВД (рукава высокого давления): необходимы для циркуляции масла, сжатого воздуха и воздушно-масляной смеси;
• Предохранительный клапан: срабатывает при превышении давления в системе:
• Вентилятор: основные функции заключаются в охлаждении и направлении воздушного потока;
• Масляный радиатор: охлаждает масло;
• Концевой охладитель / воздушный радиатор: доводит сжатый воздух до оптимальной температуры перед выдачей из компрессора;
• Контроллер (блок управления): различают несколько видов: на основе прессостата (аналогичный устанаваливается на поршневых компрессорах, выполняет фукнцию старт/стоп, механическая настройка нижнего и верхнего порога давления), электромеханический (кнопка “вкл/выкл”, манометр, в некоторых случаях индикация ошибок в виде лампочек, настройка давления также осуществляется механическим путем), микропроцессорное управление с ЖК дисплеем на разных языках (индикация рабочих параметров и ошибок, электронная настройка компрессора, сигнализация времени проведения ТО, синхронизация с другим компрессором, удаленное управление и визуализация, установка расписания работы компрессора и многое другое, в зависимости от модели и производителя);
• Встроенная система воздухоподготовки (опционально): подразумевает наличие встроенного ресивера, осушителя, магистрального фильтра, циклонного сепаратор (влагоотделителя);

ТОП-3 лучших модели

При выборе винтовых компрессоров нужно учитывать размеры предприятия, степень загрязнения на производстве, а также особенности сферы применения. С учетом этих критериев стоит выбирать тот или иной тип устройства. А чтобы лучше ориентироваться в многообразии моделей, стоит изучить технические характеристики лидеров продаж, согласно рейтингам 2020 года.

1. Remeza BK20T-15-500. Это стационарный электрический безмасляный компрессор винтовой группы, мощность которого составляет 15кВт, а давление – 15Бар. Ему необходимо питание 380В. В аппарате есть манометр и ременной привод. Вес устройства — 575 кг, ресивер — горизонтальный, объем — 500 литров. Модель пользуется высоким спросом и имеет множество положительных отзывы потребителей.
2. Atlas Copco GA 15-7.5. Это винтовой масляный компрессор с электрическим двигателем и прямым приводом. Его мощность — 15 кВт, давление — 7,5 Бар, необходимое напряжение — 380В. В устройстве доступны регулировка давления, манометр, предохранительный клапан. Вес — 455 кг, уровень шума – 65 дБ.
3. BERG Compressors BK-110 10. Это винтовой стационарный компрессор с весом в 2800 кг. Он оснащен масляным электромотором мощностью 110 кВт и манометром. Другие характеристики: привод — прямой, давление — 10Бар, напряжение — 380В, уровень шума — 75 Дб.

Принципиальное устройство винтовых компрессоров

Сжатие и подача газообразной среды достигается синхронным разнонаправленным вращением пары роторов с винтовыми зубьями. Эксплуатационные расходы и характеристики работы агрегата находятся в обратной пропорции. Оборудование демонстрирует эффективность на фоне малозатратности.

Цилиндрический корпус компрессора винтового типа с винтовой парой: ведущим и ведомым роторами в большинстве типов компрессоров имеет масляное наполнение. Слой масла обеспечивает:

Устройство винтового компрессора

• Снижение коэффициента трения.
• Является уплотнением, герметизирующим систему.
• Осуществляет теплоотвод при работе трущихся деталей.

Винтовые компрессоры относятся к необслуживаемому оборудованию, ориентированы на автономную работу. Техническое обслуживание проводится 1 раз в течение года. Персонал не требует высокой квалификации и специального обучения. Пусконаладочные работы краткосрочны.

Недавно мы обсуждали компании где можно подобрать винтовой компрессор

Очень важно на данном этапе обращаться именно к тем, кто работает в данной сфере не один день

Огромное спасибо компании Pressair, которая подготовила замечательное видео для нашего портала.

Работа поршневого компрессора периодически прерывается на регламентированный простой для осмотра и техобслуживания, роторный аналог способен работать без остановки. При этом качество газовой среды на выходе выше (по присутствию паров влаги) и масла в пользу последнего.

Предприятия пищевой, химической и фармацевтической промышленности полностью перешли на экологичные компактные винтовые компрессоры с экономией потребления энергии не менее 30%. Производства непрерывного цикла экономят и на установке дублирующей техники.

Малый вес агрегата, ресивер минимального объёма, отсутствие вибрации при работе позволяет обходиться без заложения фундамента. Изоляция в отдельном помещении требуется только для винтовых компрессоров мощностью свыше 10 кВт.

Последовательность рабочего цикла, устройство и принцип работы винтовых компрессоров

Запуск и переход в рабочий режим занимает 5–10 сек. Срабатывает входной клапан, ответственный за перевод компрессора на холостой ход и обратно. Входной клапан меняет режим работы при достижении пика давления в системе, перед выключением.

Принцип работы винтового воздушного компрессора

Накопление воздуха в ресивере идёт, пока не откроется клапан минимального давления. Он настраивается на минимальный параметр сети. Для одноступенчатого компрессора это 3–4 бар. Многоступенчатые вступают в работу последовательно.

Электрический мотор выводит компрессор на рабочий режим. Винтовая пара через 2 ступени воздушного фильтра получает очищенный воздух в смеси с маслом. В контактном межроторном зазоре создаётся смазывающий роторы и удерживающий газ запирающий масляный клин.

Зазор уплотняется, газовый поток сжимается, давление возрастает. Действие винтовых компрессоров ведётся и при сухом сжатии газовой среды. Полости между корпусом и винтовым блоком работают без масляной смазки.

Сжатый воздух поступает в отделитель масла. В маслоотделителе проводится двухступенчатое разделение сред. Первичное деление проходит под действием центробежной силы, окончательное — в фильтре-сепараторе.

Схема рабочих элементов винтового компрессора

Остывшее масло фильтруется и возвращается в винтовой отсек. Контролирует температурные параметры термостат. При отсутствии превышения температуры нагрева смазка возвращается без затрат времени на охлаждение в радиаторе.

Газ на охлаждение после очистки подаётся из ресивера в концевой охладитель. Температурный баланс радиатора обеспечивает прямоточная вентиляция. Далее воздух винтового компрессора подаётся потребителю.

Контролирует параметры работы винтового нагнетательного оборудования блок управления. Вручную производится только пуск и остановка по регламенту. Переключение режимов работы и аварийную остановку проводит электроника.

Типы приводов компрессора и их плюсы

Ещё нужно правильно выбрать тип привода, так как их всего два:

• Прямой – такие компрессоры отличаются своей простой и надежной конструкцией. С ним очень удобно и просто работать. Такой агрегат является надежным и недорогим. Из минусов — это его не высокая производительность, он перегревается, поэтому не подходит для непрерывных работ и к тому же такой агрегат очень шумный.
• Второй тип — это ременной, такой привод увеличивает мощность и долголетие работы компрессора. Из плюсов — это его высокая производительность и возможность непрерывно работать долгое время. Из минусов можно выделить его сложную конструкцию, сложность в ремонте при поломке. Ну и соответственно более высокую цену.

Компрессор винтовой дизельный

Винтовые дизельные компрессоры — отдельный класс профессионального оборудования, которое используется для работы в сложных условиях. Главным преимуществом этой техники является полная автономность, т.е. независимость от источника электроэнергии. Она имеет широкую линейку моделей и чаще всего применяется в таких сферах, как:

• дорожное строительство;
• монтажные работы;
• испытание трубопроводов;
• горное строительство;
• бурение.

Винтовые компрессоры с дизельным двигателем пользуются огромным спросом. Они надежны, высокопроизводительны, имеют большой запас мощности и свободно транспортируются на автомобиле. Благодаря мобильности и компактным размерам легко устанавливаются и демонтируются, не нуждаются в специальном фундаменте и подготовке к эксплуатации.

Как показывает практика, винтовой дизельный компрессор — действительно выгодное приобретение, потому что такая машина справится с поставленной задачей в любых климатических и температурных условиях. Дополнительные плюсы: возможность длительной безостановочной работы, экономный расход горючего, низкий шум и вибрации.
