Типовые размеры дисков для УШМ
Все сменные круги имеют стандартизированные размеры, поэтому для любой модели болгарки можно подобрать подходящий по размеру диск, даже если он будет «неродным» (другой фирмы). Ниже в таблице приведены типовые размеры отрезных дисков по толщине, диаметру круга и посадочного гнезда:
Диаметр круга, мм | Толщина, мм | Посадочное гнездо, мм |
115 | 1,0; 1,6; 2,0; 2,5; 3,0; 3,2 | 22,00; 22,23 |
125 | 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2 | 13,20; 22,23 |
150 | 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2 | 13,20; 22,23 |
180 | 1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2; 4,0 | 22,23; 32,00 |
230 | 1,6; 2,0; 2,5; 3,0; 3,2; 4,0 | 22,23; 32,00 |
Чем больше диаметр круга и его толщина, тем более толстые изделия он может резать
Обратите внимание, что диаметр диска не должен превышает допустимого размера для конкретной модели болгарки. Так, диск 230 мм нельзя ставить на УШМ с максимально допустимым размером круга 125 мм. Подобные действия заставят вас снять защиту, что является нарушением ТБ, и приведут к увеличению линейной скорости режущей кромки, из-за чего диск может попросту разлететься в процессе работы и поранить оператора
Подобные действия заставят вас снять защиту, что является нарушением ТБ, и приведут к увеличению линейной скорости режущей кромки, из-за чего диск может попросту разлететься в процессе работы и поранить оператора.
Диаметр посадочного гнезда в большинстве болгарок составляет 22.23 мм, реже встречается 13.20 мм, а диаметр 32.00 актуален только для крупных дисков
Обратите внимание также на линейную скорость вращения диска. Например, если в маркировке диска указана скорость 13000 об/мин — это означает, что такие обороты должна выдавать и ваша болгарка, чтобы с ним работать. Понять, с каким материалом способна работать насадка и какие у него типовые размеры можно, посмотрев на его маркировку на лицевой стороне
Если вы пришли в магазин и взяли диск в руки, то вы можете увидеть следующее:
Понять, с каким материалом способна работать насадка и какие у него типовые размеры можно, посмотрев на его маркировку на лицевой стороне. Если вы пришли в магазин и взяли диск в руки, то вы можете увидеть следующее:
Хотим отметить, что иногда покупатель может столкнуться с нестандартными размерами насадки, причем это может касаться как диаметра, так и толщины. Зачастую это бывает при покупке «ноунеймовских» дисков неизвестного производства. Рекомендуем все же покупать фирменные диски, так как неизвестные быстрее стираются, и в итоге платить приходится больше.
Размеры и типы дисков на болгарку
Прежде, чем выбирать диск на болгарку, нужно тщательно проследить за тем, диаметр внешней части насадки не был больше максимально допустимого значения. Он должен подходить под параметры шлифовочной машины. Например, если болгарка рассчитана на использование круга с максимальным диаметром 12,5 сантиметров, то круг с диаметром в 25 сантиметров не подойдет и может стать причиной поломки.
Это объясняется определенными причинами:
- линейная скорость значительно увеличиться, это приведет к разрушению абразивного круга и нанесет своему пользователю травмы;
- маленькая болгарка не обладает достаточной мощностью, чтобы проводить работы с большими инструментами;
- применение и установка насадки, которая превышает размеры установленные производителем, потребует снять защитный кожух, а это прямое нарушение правил безопасного использования.
Диски для болгарки имеют фиксированные размеры: 11.5, 12.5, 15.0, 18.0 и 23.0 сантиметров. В современных инструментах посадочный диаметр практически везде равен 22,2 миллиметра.
Если есть в наличие более старые модели, то в работе нужно будет применять переходники в виде колец с разными диаметрами.
Все круги имеют свою специфическую маркировку. Она дает следующую характеристику: толщина и диаметры дисков, размер и диаметр посадочного места, самую большую скорость вращения, материалы, с которыми может работать и ее прямое предназначение.
Виды дисков для болгарки
Круги для болгарки являются сменными элементами. Выполняя работы с разными материалами, необходимо разбираться в их видах. Это поможет выполнить качественно необходимую операцию. Классифицируются круги по таким параметрам:
- по назначению;
- виду выполняемых работ;
- конструктивному исполнению;
- типу резки;
- материалу изготовления;
- размерам.
По виду выполняемых работ, что указано в названии, производители выпускают следующие насадки к УШМ:
- зачистные (щетки металлические, круги лепестковые торцевые, с оправкой, пакетные);
- обдирочные (круги шлифовальные, шарошки витые, обдирочные алмазные);
- пильные. Наличие зубьев на режущей кромке является особенностью конструкции изделия. Это позволяет получить особой чистоты рез на деревянных, гипсокартонных, газосиликатных, фанерных и других аналогичных материалах;
- отрезные. Диски отрезные и алмазные выпускаются со сплошным режущим краем и разделенным на сегменты;
- шлифовальные (диски с разной степенью зернистости и твердости);
- полировальные (насадки фетровые, войлочные, со специальной липучкой и шлифовальные);
- для нарезки швов в асфальте, бетоне и т. д.;
- фрезеровальные (для вырезки пазов, чаш, обработки кромок и т. д.);
- заточные. Характерная особенность – возможность выполнять операции боковой поверхностью.
Диск представляет собой изделие определенного диаметра и толщины, имеющее посадочное отверстие для крепления к болгарке с режущей кромкой сплошной, сегментной или фигурной конфигурации. Выбор конкретного типа зависит от выполняемой операции и материала, на котором она будет осуществляться. Резка с помощью таких насадок может выполняться сухим, мокрым и комбинированным способом. В маркировке указывается эта особенность.
Диски по материалу изготовления бывают абразивными, твердосплавными, алмазными и щеточными. Основой кругов первого типа является специальная латексная бумага или фибра, на которую наносят абразивный слой со связующим веществом. Насадка, изготовленная из фибры, поставляется с резиновой или пластиковой опорной тарелкой. Твердосплавный диск – изделие, изготовленное из легированной стали. Такие расходные элементы могут применяться для резки алюминия, нержавеющей, высокоуглеродистой стали и других материалов, что указывается в маркировке.
Алмазные диски – универсальный расходник. Представляет собой стальное изделие, на поверхность которого нанесено алмазное напыление. Это позволяет получать самый тонкий рез в любом материале. Популярные изделия, называемые в народе черепашками, – разновидность насадки, изготовленной на гибкой основе, имеет рифленую структуру и крепится липучкой. Кроме того, выпускают алмазные диски со сплошной кромкой для резки мокрым способом, сегментные и турбосегментные для резки сухим способом и комбинированные.
Что такое диск для болгарки по бетону
Болгаркой или шлифовальной ручной машиной очень удобно резать керамику, бетон, кирпич. Необходимо лишь использовать специальный диск для болгарки по бетону, так как абразив из корунда и карбида, применяемый при резке стали или мягкого камня, не подходит.
Чтобы резать бетонное изделие, нужны диски специальной конструкции и другого состава. Режущим элементом в них является алмазная крошка, получаемая искусственным путём из минералов углеродного состава. Цена этих инструментов намного выше, чем абразивных кругов для резки металлов.
Основой диска является прочная закалённая сталь, которая способна выдерживать высокие температурные нагрузки. Режущей же его частью является наружная кромка, содержащая наслоение алмазного крошева. Такие слои содержат очень мелкие технические алмазы, распределённые по объёму.
При резке внешние слои срабатываются, но срабатывание абразивного состава происходит гораздо медленнее, чем разрезаемого массива. После срабатывания одного слоя в работу включается следующий, благодаря чему дорогой режущий инструмент позволяет выполнять работы значительно большие по объёму по сравнению с обычным.
Болгарка подходит для камня
Не только металл разрежет болгарка. Она легко разрежет и камень. Но он обладает хрупкостью, легко крошится, и в этом случае нужны только алмазные отрезные круги. Алмазное покрытие обеспечивает прочность диска. Вибрация, когда надо разрезать камень, асфальт, бетон, плитку или что-то ещё – обязательный атрибут. Диск не должен треснуть. Этому способствует его конструкция.
Производители предлагают алмазные диски для сухой резки, влажной и комбинированные. Проще всего работать, конечно же, с дисками для сухой резки или с комбинированными. Они меньше перегреваются. А вот диски для влажной резки нуждаются в охлаждении водой. Их используют при работе на специальных станках, где подача воды предусмотрена. Отрезные круги по камню для болгарки обычно стоят немного дороже, чем диски для металла. Стоимость увеличивается из-за особых требований к сплаву, зубцам и прочему.
Отрезной круг для болгарки по дереву
Болгарка – универсальный инструмент, разрежет и дерево, и бетон. Чаще, правда, для дерева используется циркулярная пила, но болгарка по-прежнему удерживает позиции лидера в рейтинге самых популярных инструментов для любых бытовых нужд.
Отрезной круг для болгарки по дереву обладает рядом особенностей, которые обеспечивают качество работ. Сделаны круги для дерева чаще всего из карбид вольфрама – они прочные, надёжные, с ними работа превращается в настоящее удовольствие.
Когда-то болгарка предполагала несколько различных вариантов диаметра вала. Со временем необходимость в разделении исчезла. Современные лезвия всегда сделаны для вала 22,2 мм
На это важно обратить внимание, если диски новые, а болгарка – старая
Дерево подразумевает работу с разной плотностью, мягкостью, если это дуб, осина или кедр. Главное для диска здесь – зубья, их длина, частота и прочее. Болгарка может стать любимым инструментом для обработки древесины, ведь выбор дисков огромен. Производители позаботились о том, чтобы работа шла хорошо.
Основные варианты зубьев:
- переменно скошенные – подходят для абсолютно разных видов древесины, универсальны;
- прямые – легко разрежут дерево хвойных пород;
- трапециевидные – предназначены для современных древесно-стружечных материалов.
Выбрав нужные размеры и нужные зубцы, не составит труда сделать оптимальный срез при помощи болгарки.
Техника безопасности при работе углошлифовальной машиной
Угловая шлифовальная машина – это опасный и сложный в эксплуатации электроинструмент. При несоблюдении правил безопасности вы можете в лучшем случае испортить материал или расходник, сломать инструмент, в худшем – нанести себе серьезные увечья.
- Обязательно надевайте средства индивидуальной защиты. Для реза УШМ вам пригодится респиратор, чтобы не вдыхать пыль, очки, защищающие глаза от мелких частиц, а также прочные защитные перчатки и специальная плотная обувь.
- Убедитесь, что инструмент исправен. Рабочая оснастка должна вращаться ровно. Проверьте, надежно ли вы ее зафиксировали. Если круг старый и затупился, то рекомендуем заменить его. В противном случае режущий элемент просто расколется в процессе работы. Убедитесь, что кожух надет и направлен в вашу сторону, а кабель (если у вас сетевой инструмент) не поврежден.
- Не начинайте работу сразу. Когда вы только запустили УШМ, дождитесь, пока диск раскрутится, начиная выдавать стабильное число оборотов.
- При создании реза ведите УШМ от себя.
- Используйте рабочую оснастку, подходящую под материал.
Разновидности дисков и насадок для болгарки по характеру работ
В зависимости от вида выполняемых работ круги для болгарки бывают отрезными, пильными, обдирочными, зачистными, лепестковыми, полировальными, а также есть диски для нарезки швов.
Диски для болгарки бывают пильными, отрезными, обдирочными, лепестковыми, зачистными, полировальными
Отрезные круги осуществляют разрезы и черновые распилы различных материалов, что выполняется благодаря наличию режущих краев. Сам диск имеет сплошную окружность либо разделен на сегменты.
Пильный диск для болгарки является разновидностью отрезного круга. Он предназначен для распила изделий из древесины. Благодаря наличию зубьев на режущей кромке изделия удается осуществить чистый и ровный рез массивной доски, паркета, фанеры и гипсокартона. Пильный диск по дереву для болгарки 125 мм можно использовать для ДВП, ДСП и ламината. При помощи пильного круга можно осуществить выборку пазов в газосиликате.
Обдирочные насадки для болгарки предназначены для удаления с поверхности старой краски, грунтовки, лака. При помощи такой насадки производится шлифование заготовки. Диски выпускаются стандартного диаметра и толщиной 3-20 мм.
Угловую шлифовальную машинку можно использовать для нарезания швов в асфальте, бетоне и камне, что становится возможным благодаря особой насадке для болгарки. Для осуществления полирования поверхности применяется специальный наждачный диск или насадка с фетровым или войлочным кругом.
С помощью диска по бетону можно выполнять нарезания швов в асфальте, бетоне и камне

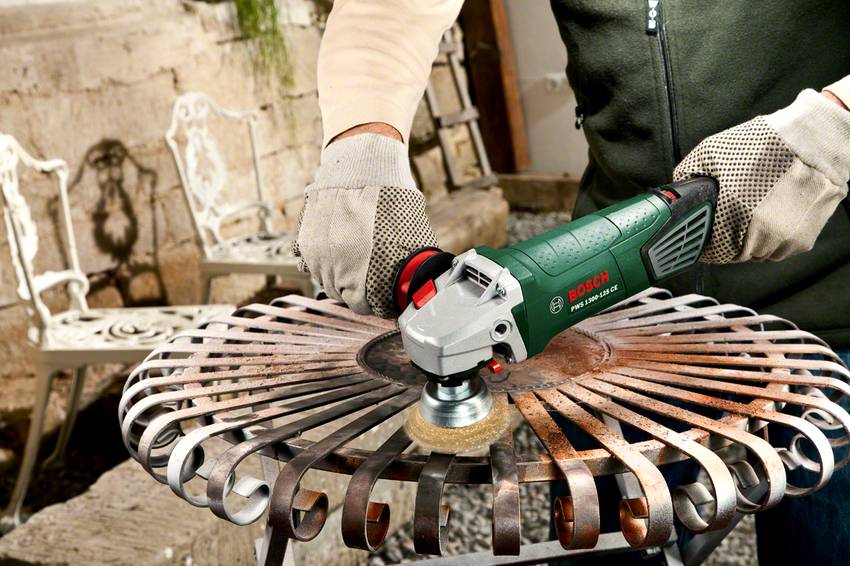

Зачистные насадки: лепестковые диски на болгарку и коралловые круги
Разновидностью обдирочного круга является зачистной диск на болгарку, который представлен в виде дисковой металлической щетки. Такая насадка предназначена для удаления ржавчины и прочих стойких загрязнений.
Для деликатной обработки металлических заготовок используется коралловый диск. Он изготовлен из синтетического фибрового материала в виде стекловолокна. Такая эластичная структура насадки мягко зачищает металлическую поверхность, глубоко проникая в ее структуру, не разрушая при этом ее целостность. Это приспособление наиболее востребовано в авторемонтных работах, где применяется для снятия краски и лака с кузова автомобиля без повреждения металлического слоя. Счищаемый материал не забивает пористую основу диска.
Лепестковые круги для болгарки также относят к зачистным насадкам. Их используют для обработки изделий из дерева, пластмассы, металла, для снятия ржавчины, зачистки сварных швов и заусениц. Лепестковый круг представляет собой пластину, закрепленную по окружности внахлест – по принципу лепесткового цветка.
Существует несколько разновидностей лепестковой насадки, которая представлена торцевым, пакетным изделием и кругом с оправкой. Торцевой диск предназначен для обычной плоской обработки или под углом. Он может быть прямой или конусный. Первый вариант используется для шлифования больших поверхностей, а второй необходим для отделки швов и стыков.
Зачистной диск на болгарку представляет из себя дисковую металлическую щетку
Пакетный лепестковый диск предназначен для шлифования больших площадей. При работе с полостями применяется зачистной круг с оправкой, благодаря которому достигается максимальная точность обработки заготовки.
Разновидности отрезных дисков
Отрезные круги для углошлифовальной машинки могут быть как из абразивного материала, так и цельнометаллические. В зависимости от вида обрабатываемого материала, подбирается и тип отрезного диска.

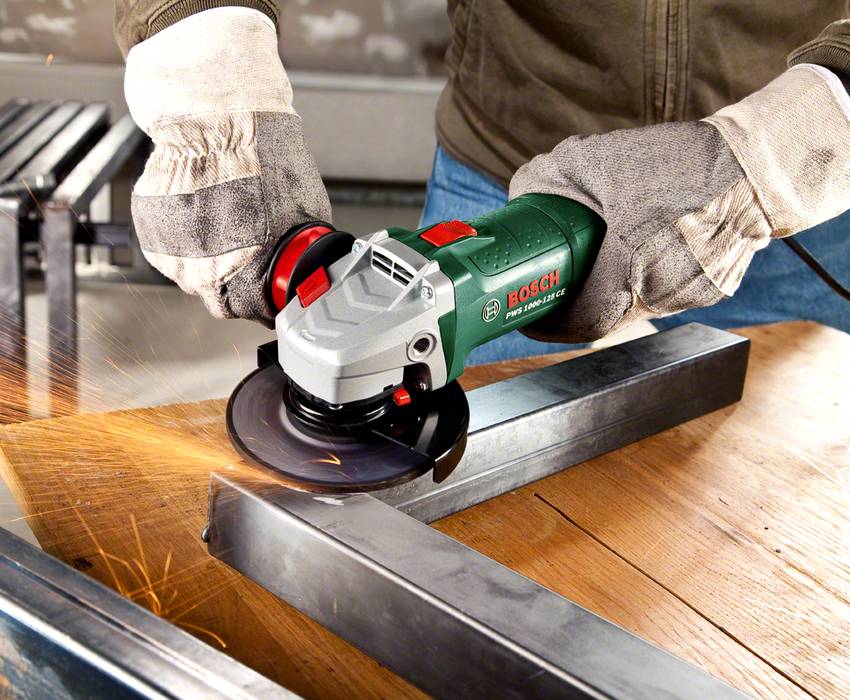

По металлу
Если требуется порезать металл, то всегда используйте расходники на бакелитовой связке с наличием упрочняющих элементов. При этом должно быть не меньше 2-х армирующих сеток.
Для черных металлов применяется обычный корунд, содержащий, кроме окиси алюминия, примеси хлора, железа и серы.
Для порезки нержавейки, недопустимо наличие в составе отрезного круга вышеуказанных примесей, поскольку они вызывают прижег стали (перегрев). В результате этого, из нержавейки могут выгорать легирующие добавки, и она превращается в обычную сталь, вследствие чего место среза начинает покрываться ржавчиной
Поэтому важно перед покупкой диска внимательно ознакомиться с нанесенной на нем информацией. Отрезной диск для нержавейки всегда промаркирован буквами “AS” и словом “INOX”
Для резки цветных металлов применяются диски с крупными частицами абразива. Например, отрезной круг по алюминию, кроме крупного абразива, имеет в составе специальные наполнители, которые препятствуют засорению режущей кромки.
Часто пользователи угловых шлифовальных машин задаются вопросом: какие отрезные диски по металлу лучше использовать? Идеальный диск для болгарки должен иметь:
- бакелитовую усиленную связку (БУ);
- правильно выбранный тип абразива: для нержавеющей стали белый электрокорунд (AS), для черного металла – обычный корунд;
- толщину диска от 1,6 до 2 мм;
- внешний диаметр 125 мм;
- мелкофракционные абразивные частицы, если требуется порезка стальных конструкций.
Для резки профнастила применять абразивные круги не рекомендуется, поскольку место среза перегревается, и из него выгорает цинк — основной элемент, препятствующий коррозии. Чтобы снизить перегрев материала, некоторые умельцы применяют циркулярный металлический диск для болгарки с мелкими зубьями. Но в обоих случаях место среза нужно обработать специальным антикоррозийным составом, который можно приобрести в магазине, где продаются профилированные металлические листы.

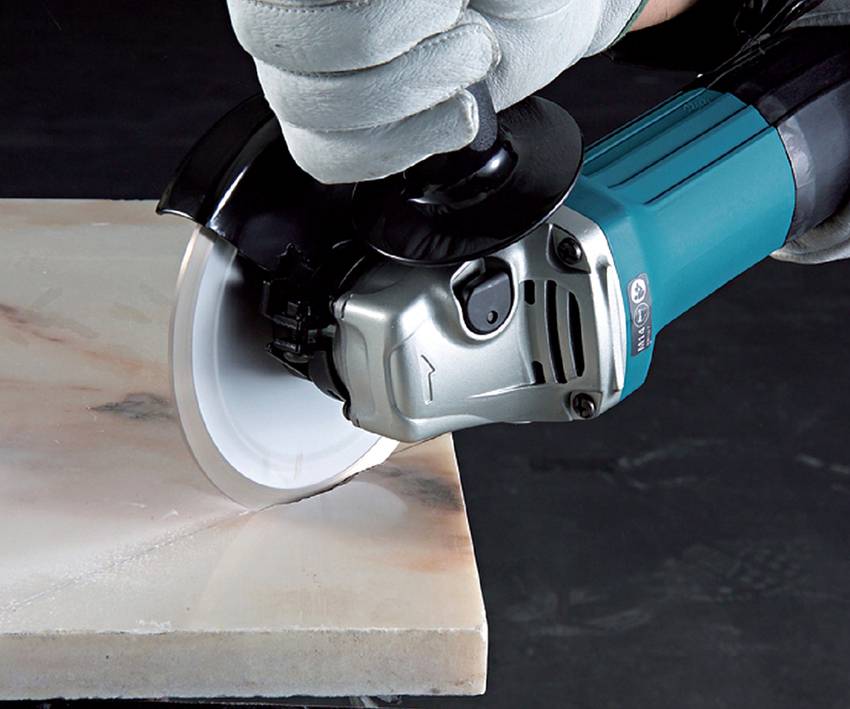

Для резки камня
Для резки камня в бытовых условиях подойдет абразивный диск, изготовленный из карбида кремния (маркируется буквой С).
Данный отрезной диск применяется для мелких работ по камню, поскольку он быстро изнашивается. Но, благодаря невысокой стоимости, данный расходник является довольно популярным у владельцев болгарок.
По бетону
Диски для резки бетона и железобетона производятся из высокопрочной закаленной стали, с нанесением на режущую часть алмазной крошки. Также данные отрезные круги могут быть сегментированные и цельные.
Перед началом резки бетона необходимо определить его тип. Он может быть обычный или армированный (содержащий металлическую сетку). Также стоит учитывать возраст бетона.
- Молодой бетон обладает абразивными свойствами, поэтому быстро изнашивает инструмент. Для его резки требуется использовать алмазные сегментированные диски по бетону увеличенной толщины.
- Старый бетон является очень твердым материалом. Для его обработки лучше применять круг на болгарку умеренной толщины.
Для резки армированного бетона устанавливают универсальный алмазный круг.
Для резки плитки и керамогранита
Лучше всего для резки керамической плитки использовать цельные обрезные круги с алмазным напылением. На таких дисках обычно написано “Мокрый рез”. Как показывает практика, данный инструмент замечательно делает ровный, с минимумом сколов, рез по плитке даже без применения воды, хотя при этом образуется много мелкой пыли.
Сплошной алмазный диск также можно использовать и по керамограниту.
По кафелю, конечно же, можно использовать сегментированные (сухие) и турбо диски, но качество реза будет очень низким, поскольку по его краям неизбежно будут образовываться сколы.
Для резки пластика
Пластик хорошо режется обычным абразивным инструментом по металлу. Но существует и специальный пильный круг (трёхзубчатый), предназначенный для резки дерева, фанеры и пластика. Его можно использовать не только для резки, но и для продольного пропила материала, особенно толстого.
Использовать циркульные пилы с множеством зубьев по пластику и дереву не рекомендуется, из-за большой вероятности обратной отдачи инструмента, что может привести к травме.
Как выбрать отрезные круги
Главными обозначениями, влияющими на выбор изделия, выступают:
- тип совместимого оборудования (ручной инструмент, стационарное оборудование);
- срок годности;
- зернистость абразива (чем меньше числовое значение зернистости, тем крупнее фракция зерна);
- внешний диаметр круга и размер посадочного места;
- толщина расходного инструмента;
- максимальное количество оборотов (параметр не должен превышать частоту вращения электроинструмента);
- рабочая скорость (указывается в виде числового значения либо маркируется поперечной цветной полосой: желтый цвет обозначает скорость до 63 м/с, красный – до 80 м/с, зеленый – до 100 м/с);
- тип связки, наличие упрочняющего элемента;
- предназначение инструмента (тип рабочего материала указывается в виде графического изображения либо цветового обозначения).
Цветовое обозначение вида рабочего материала
Для абразивных кругов:
- зеленый цвет – камень;
- синий цвет – сталь.
Маркировка алмазных дисков:
- зеленый цвет – гранит;
- синий цвет – мрамор, бетон;
- желтый цвет – кафель, алебастр;
- оранжевый цвет – кирпич;
- серый цвет – гранит, керамика, черепица.
Лучшие алмазные диски по металлу
Оснастка с алмазной пайкой применяется для раскроя металла, как альтернатива, вместо абразивных дисков. В отличие от спрессованного абразива, алмазные диски меньше выпускают искр, не уменьшаются в диаметре и не ломаются во время работы, что повышает безопасность. В зависимости от диаметра их используют для порезки труб, профиля, уголка и листовой стали.
Hilberg Super Metall (350х25.4 мм) TRIO-DIAMOND 520350
Рейтинг: 4.9
На первом месте рейтинга, в категории алмазных дисков по металлу, находится товар российского бренда. Оснастка имеет 24 зуба сложной формы, снабженных тремя ячейками каждый, что способствует отведению металлической пыли. Бороздки между зубцами позволяют стали расширяться от нагрева, чтобы круг не закусывало в материале. Еще благодаря канавкам происходит регулярное проветривание диска для отвода температуры. Алмазная крошка присоединена к стали вакуумной пайкой, поэтому не отпадает. Пользователям в отзывах нравится «всеядность» режущего элемента, справляющегося с чугуном, медью, углеродистой сталью, нержавейкой.
По нашему мнению товар заслужил место в рейтинге, как лучший для порезки труб в отрезном станке. Благодаря диаметру 35 см можно перерезать толстые круглые и квадратные трубы, сечением до 15 см, за один проход. Это значительно повышает производительность при сборке коллекторов для химической или пищевой промышленности.
Достоинства
- подходит ко всем типам металлов;
- алмазный слой удерживается вакуумной пайкой;
- большой диаметр оснастки;
- 24 сегмента для повышенной производительности.
Недостатки
- завешенная цена для отечественного товара;
- пригоден для невысоких оборотов до 4300 в минуту;
- только для валов, диаметром 2.54 см;
- нельзя охлаждать водой.
Выбор диска
Для каждого вида роботы, предполагается определенный диск, с нужным диаметром и толщиной. Маленький диаметр – 125 мм, а большой или часто применяемый – 250 мм. Толщина разреза и его глубина зависит именно от диаметра диска.
Для резки металла необходимо приобрести отрезной диск с толщиной о 1 до 1,2 мм, для профессиональных до 2,5 мм. Если предполагается по тонкому металлу делать фигурную резьбу, то понадобится диск с маленьким диаметром или отработанный.
Независимо от размеров диска, ставится защитное покрытие — кожух, он используется при резке металла. Во время резки металла предполагают разлет мелких частиц, чтобы избежать повреждений мелкими металлическими обрезками устанавливают щит.
