Как отремонтировать циркулярку своими руками

Ремонт циркулярной пилы Интерскол ДП 190/1600М. часть 2. Обустройство столярки.

Продолжение эпопеи с ремонтом ручной циркуляркой Интерскол

ДП 190/1600м.

Однако иногда пила и вовсе не работает. Ни звуков, ни запаха — не включается. Как ни парадоксально, этот случай самый оптимистичный, так как причина данной неработоспособности может заключаться в банальном нарушении целостности сетевого шнура или обрыве его контактов. Поэтому первым делом проверяем питающие провода на обрыв.

Схема проверки работоспособности циркулярной пилы.

Если со шнуром все в порядке, спешить разбирать прибор все же не стоит. Перед этим лучше проверить контактные щетки. Это элементы так называемого скользящего контакта, которые предназначены для питания током подвижных вращающихся элементов электрических приборов. Они представляют собой несколько небольших брусочков из специального токопроводящего материала (угля или графита), упирающихся прямо в коллектор (роторная часть электродвигателя).

Вследствие постоянного вращения коллектора щетки сильно изнашиваются, стираясь о движущиеся поверхности. Спустя некоторое время эксплуатации они стачиваются до того, что могут попросту «зависнуть» над контактными площадками, не доставая до них. Помимо этого, иногда происходит нарушение контакта в месте соединения щеток с клеммами статора. Все это следует регулярно проверять и исправлять, для чего в большинстве инструментов предусмотрены специальный кожух или крышка с легко откручивающимися болтами.

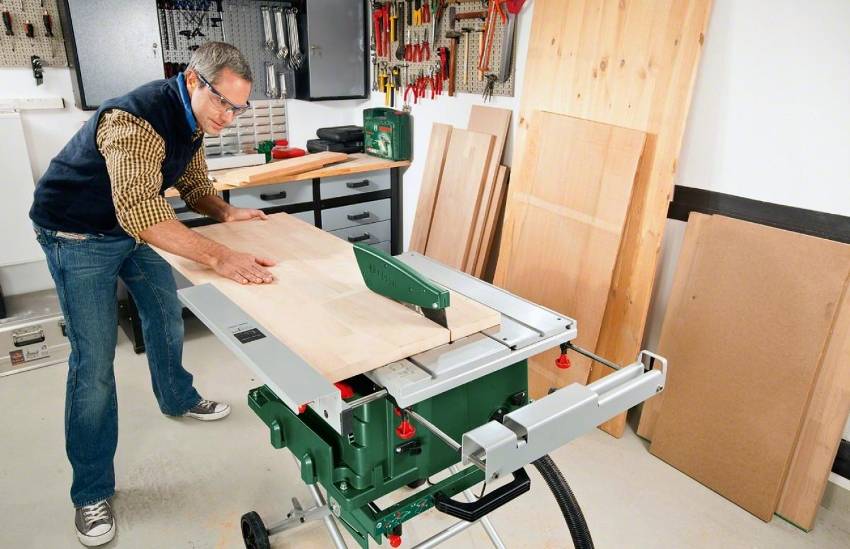

Настройка циркулярного станка для точной работы

Понятно, что не в каждой домашней мастерской есть микрометры и часовые индикаторы. Научимся обходиться без высокоточных измерительных приборов.

Проверка ремня и шкивов

Сначала проверьте, расположены ли шкивы ременной передачи на одной линии, приложив к ним линейку. Если это сделать невозможно в силу конструкции привода, закройте один глаз и оцените точность выравнивания визуально. Для устранения неисправности ослабьте стопорный болт и сдвиньте шкив.

Проверьте натяжение ремня, надавив пальцем на середину. Допустимый прогиб при среднем усилии – не более 6 мм. Для натяжения ремня ослабьте болты подвески.

Подверните регулировочный винт на нужное количество оборотов и зафиксируйте крепеж электродвигателя.

Настройка наклона диска

Для начала следует убедиться, что пильный вкладыш находится заподлицо с поверхностью стола, положив поверх него правило или чертежный угольник.

Скорректируйте положение вставки регулировочными винтами, при их отсутствии подложите шайбы или тонкие пластины. Опустить вкладыш можно подточив с нижней стороны часть материала.

 Выполнив настройки, проверьте плоскость угольником в нескольких местах.

Поднимите полностью пильный диск, вращением рукоятки наклона до упора выставьте угол в 90° и проверьте его угольником.

Настройте шестигранником через отверстие в столе точное перпендикулярное положение.

Вращайте маховик в противоположную сторону до крайней позиции и убедитесь в точности настройки упора в 45°. Отрегулируйте положение пильного диска при необходимости.

Отрегулировав поворотные упоры, проверьте шкалу наклона и поправьте указатель, ослабив винт.

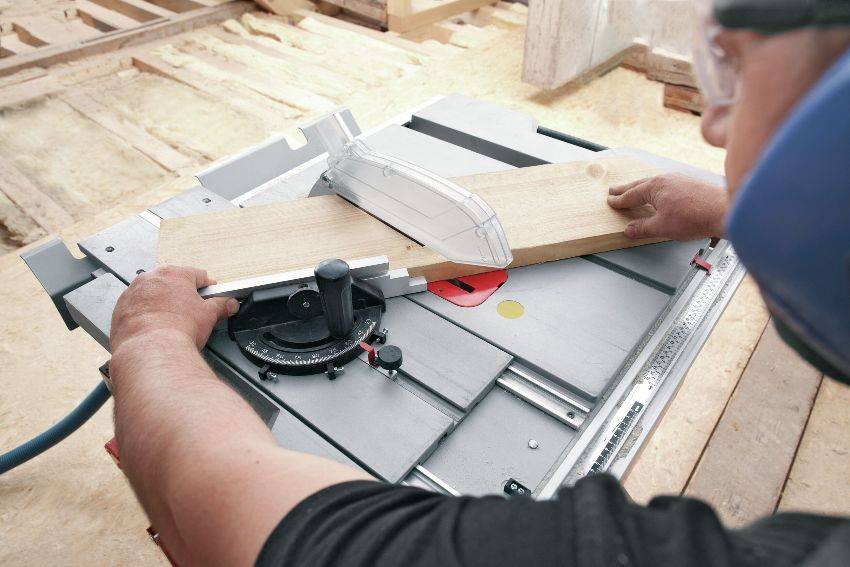

Проверка упоров пильного стола

Распилы на циркулярном станке будут безупречными когда пильный диск параллелен пазу поперечного упора и продольному упору. В противном случае неизбежны прижоги, не прямоугольность и грубые края заготовок.

Проверьте параллельность паза и диска простым приспособлением, состоящим из закрепленного на упоре ровного обрезка с ввернутым шурупом. Установите импровизированный щуп до касания зуба полотна и зафиксируйте струбциной. Затем продвиньте приспособление по пазу к дальнему краю диска – сохранение плотности касания шурупа говорит о строгой параллельности частей станка.

Для изменения положения стола в циркулярных станках плотницкого типа предназначены четыре винта по углам корпуса. В бытовых моделях параллельность обычно регулируется сдвигом мотора, для чего нужно открутить гайки снизу станка.

Совет. Излишне свободное перемещение углового упора по пазу можно попробовать исправить, сделав кернером лунки на боковых гранях. Не помогает – придется приобрести новый или изготовить самодельный хотя бы для точно распила под прямым углом.

Закончив со столом, проверьте продольный упор плотно входящим в паз бруском, вставляя его с обоих сторон.

Выполните необходимые для настройки упора действия согласно инструкции к пильному станку и отрегулируйте его шкалу.

Заточка электропилы

Один из элементов пилы, за которым необходимо следить самостоятельно – цепь. Ее необходимо затачивать профилактически, так как в случае затягивания с данным процессом, ремонт цепной электропилы своими руками уже невозможно будет произвести. Ее необходимо отдавать в сервис, где заточку произведут на профессиональных станках.

1. Продление срока службы пильного элемента:

перед началом работы необходимо убедиться, что в заготовке нет твердых металлических предметов. Если произойдет контакт режущего элемента с металлическим предметом, то на цепи останется зазубрина или скол, который уже невозможно убрать;

  • нельзя проводить работы на земле, так как углубление в грунт забьет масляные канавки, в результате чего цепь останется без нормальной смазки и быстрей износится;
  • необходимо следить за клином пилы, его нельзя допускать, так как это перегревает металл и снижает продолжительность его службы.

Читайте так же

2. Как определить, что пиле необходима заточка

Для этого достаточно обратить внимание на стружки – если они мелкие и чуть более темные, то цепь затупилась. Это объясняется тем, что тупые кромки не снимают необходимый режущий слой, это приводит к измельчению стружки. Также качество заточки пилы определяется на основании визуального осмотра, на пильной части не должно быть радиусов, повреждений в виде вырванных участков, форма зуба и режущей кромки должна быть такой же, как на новом инструменте

Также качество заточки пилы определяется на основании визуального осмотра, на пильной части не должно быть радиусов, повреждений в виде вырванных участков, форма зуба и режущей кромки должна быть такой же, как на новом инструменте.

Если все эти факторы не отвечают необходимым требованиям, то пила требует заточки. Если продолжать работу на тупой пиле, то это отразиться на производительности, а также на сроке эксплуатации пилы. При заточенных элементах возрастает нагрузка на мотор, он перегревается и все его элементы изнашиваются быстрее указанного срока.

3. Как заточить электропилу самостоятельно:

  • для заточки необходим специальный инструмент, это набор из напильников круглой и овальной формы, оправки и калибра;
  • иногда в набор дополнительно входит крючок для чистки прорезей цепи от стружки;
  • круглый напильник объединяется с оправкой;
  • напильник плоской формы и калибр используются отдельно;
  • цепь точат на самой шинке пилы;
  • оправку ставят на кромку режущего зуба, при этом учитывают угол заточки фаски;
  • угол заточки устанавливают 30 или 10о, выставление угла – это самый сложный процесс правки, так как при выставлении неверного угла инструмент окажется испорченным;
  • напильник при заточке выставляют перпендикулярно относительно шинки, он немного выступает над зубом при заточке;
  • заточка проходит в одном направлении, то есть только поступательным движением, не возвратно-поступательным;
  • когда один зуб заточен, цепь прокручивают и приступают к заточке следующего зуба;
  • после того, как напильником обработаны все кромки зубьев, начинается обработка ограничительного реза – выступа на цепочки, который не имеет режущих кромок, он располагаются на одной пластинке с зубом. Функция этой части – образовывать заглубление при резе;
  • если ограничители реза сильно выступают, то цепь не будет резать, а только лишь скользить, если слишком заглублены, то дерево будет заклинивать режущую часть инструмента;
  • правка ограничителей реза производится калибром, его прикладывают к кромке режущих зубов, при этом торцевая планка находится на одном уровне с ограничителем;
  • если ограничитель выступает, то его необходимо подравнять, это производится обычным напильником плоской формы;
  • напильником по ограничителю двигают в перпендикулярной плоскости в одном направлении.

4. Заточка пилы на станке:

  • для заточки на станке цепь снимается с шинки;
  • цепь устанавливают на направляющую станка и натягивают роликом и храповиком, которые удерживают ее за режущий зуб;
  • на станке имеется транспортир, который выставляет угол заточки;
  • абразивный круг опускается, с его помощью снимается незначительный слой металла – примерно несколько десятых долей миллиметров. Это и есть процесс правки и заточки цепи;
  • после правки одного зуба направляющая переставляется на следующий и так далее;
  • такой тип заточки позволяет выдержать жесткие рамки правки и заточки инструмента;
  • если есть желание приобрести такой станок для себя, то рекомендуется приобрести не электрический его вариант, а ручной, так как его стоимость значительно ниже. Станок позволяет отодвинуть ремонт электропил Бош и любых других производителей.

Способы ремонта радиатора автомобиля

Прогноз ремонта будет в значительной степени зависеть от степени повреждения этой части. Если наблюдаются небольшие деформации ячеек, можно попробовать использовать специальные составы для герметизации существующих повреждений, после чего герметичность будет восстановлена, что обеспечит качественное охлаждение антифриза.

Если отмечено повторное механическое повреждение или следы коррозии, очень вероятно, что будет трудно отремонтировать радиатор, и владельцу автомобиля будет гораздо проще купить новую запчасть. Самостоятельно проводить такой ремонт и диагностику системы охлаждения двигателя автомобиля невозможно. Мы можем порекомендовать вам обратиться в соответствующие мастерские, где специалисты с большим практическим опытом смогут определить характер повреждения и, по возможности, отремонтировать поврежденный автомобиль.

Три наиболее распространенные технологии ремонта сегодня:

  • Использование специальных герметиков.
  • Пайка металлических сот.
  • Аргонная сварка.

Специальные эпоксидные соединения

При незначительном поражении клеток система может быть герметизирована с помощью специальных герметиков. Сервисные специалисты смогут исправить повреждения с помощью такого герметика, который состоит из эпоксидной смолы и отвердителя, соответственно герметичность системы охлаждения двигателя будет полностью восстановлена.

Не пытайтесь ремонтировать его самостоятельно. Такой радиатор с герметиками, которые вы купили. Это может усугубить проблему, и такой неправильно используемый герметик будет обнаружен в антифризе, а затем и в каналах охлаждения двигателя. В результате вам нужно будет открыть двигатель и почистить его.

Ремонт радиатора пайкой

При проведении такого ремонта необходимо будет разобрать поврежденную деталь, осмотреть ее и, при необходимости, заменить прогнившие внутренние трубы. Затем с помощью паяльника или газовой горелки поврежденные элементы герметизируются, после чего отремонтированный радиатор проверяется на герметичность. Сложно проводить такую ​​пайку самостоятельно, поэтому лучше обратиться к специалистам, который сможет полностью восполнить любой ущерб спецтехникой.

Использование аргоновой сварки

Преимущество использования аргоновой сварки заключается в полной защите обработанных поверхностей от окисления. Соответственно, в будущем коррозия на сварной площади металлических ячеек не появится, а качество сварки будет на высоком уровне. Такую аргонную сварку можно использовать даже при наличии значительных механических повреждений, когда невозможно использовать паяльные и специальные герметики.

Последние проверки

Выполненные предыдущие операции повысят качество работы на циркулярном станке, но стоит также позаботиться и о безопасности. Взгляните на расклинивающий нож, который должен стоять посередине диска и под прямым углом к плоскости стола. Проверяется это ровной планкой и тем же чертежным угольником.

Принцип регулировки расклинивающего ножа сходен для большинства пильных станков: ослабляются гайки или винты, изменяется наклон стойки и выход уголка, затем крепеж затягивается.

Остается проверить боковые крылья-расширения и при необходимости выровнять детали на уровне стола. Старайтесь проводить такое обслуживание хотя бы раз в году и ваша «циркулярка» всегда будет исправна. А для дешевых станков подобная проверка рекомендуется сразу после покупки оборудования.

Диагностика и устранение простых дефектов


Компоновка циркулярной электропилы.

Прежде всего, при ремонте циркулярных пил рекомендуется использовать ЛАТР (регулируемый лабораторный автотрансформатор), рассчитанный на нагрузку не менее 9 А и оснащенный встроенными линейным амперметром и вольтметром. В целях безопасности ЛАТР следует подключать к электросети через разделительный трансформатор с коэффициентом передачи 1:1. Данные меры помогут исключить возможные повреждения электропроводки и наводку помех в сети вследствие короткого замыкания и ошибок обращения с агрегатом.

Ремонт циркулярной пилы начинается с определения характера неисправности. Это может быть механическое повреждение или выход из строя кого-либо электрического компонента. Локализация поломки осуществляется на основании определенных признаков. Например, изнутри инструмента идет дым с резким горелым запахом, во время работы раздаются несвойственные звуки, шум и свист.

Однако иногда пила и вовсе не работает. Ни звуков, ни запаха – не включается. Как ни парадоксально, этот случай самый оптимистичный, так как причина данной неработоспособности может заключаться в банальном нарушении целостности сетевого шнура или обрыве его контактов. Поэтому первым делом проверяем питающие провода на обрыв.


Схема проверки работоспособности циркулярной пилы.

Если со шнуром все в порядке, спешить разбирать прибор все же не стоит. Перед этим лучше проверить контактные щетки. Это элементы так называемого скользящего контакта, которые предназначены для питания током подвижных вращающихся элементов электрических приборов. Они представляют собой несколько небольших брусочков из специального токопроводящего материала (угля или графита), упирающихся прямо в коллектор (роторная часть электродвигателя).

Вследствие постоянного вращения коллектора щетки сильно изнашиваются, стираясь о движущиеся поверхности. Спустя некоторое время эксплуатации они стачиваются до того, что могут попросту «зависнуть» над контактными площадками, не доставая до них. Помимо этого, иногда происходит нарушение контакта в месте соединения щеток с клеммами статора. Все это следует регулярно проверять и исправлять, для чего в большинстве инструментов предусмотрены специальный кожух или крышка с легко откручивающимися болтами.

Количество зубьев на диске

Оказывает влияние на такие характеристики, как скорость резки и чистота обработки. С уменьшением количества зубьев скорость обработки возрастает, улучшаются условия для отвода стружки, однако усугубляется чистота пропила. При увеличении числа зубьев рез выходит более незапятнанным, однако растет нагрузка на движок. Условно по количественному соотношению диски конечно разбить на три группы:

  • множество резцов, находится в спектре 80-90 шт.;
  • среднее количество (40-80 шт.);
  • маленькое количество (10-40 зубьев).

Диски со средним количеством резцов относят к универсальному типу. Ими обрабатывают мягенькую и твёрдую древесную породу, делать поперечные и продольные резы, использовать для обработки разных изделий из древесной породы.

Основные проблемы и их причины

Циркулярная пила – это очень удобный и практичный инструмент, позволяющий реализовать массу способов обработки древесины. С ее помощью можно резать доски вдоль и поперек, без ограничений на размеры и расстояния, изготавливать рейки, снимать по частям излишки материала. Такой прибор незаменим при работе на высоте, в тесных и труднодоступных местах, где бессильны крупногабаритные и стационарные аналоги.

Как и любые электротехнические приборы, такие пилы различаются по качеству и допустимой рабочей интенсивности. Специалисты выделяют два основных класса: промышленные и бытовые. Промышленная дисковая пила предназначена для эксплуатации в условиях продолжительной интенсивной нагрузки, а бытовая считается низкокачественным инструментом, для которого выход из строя – обычное дело.

Схема устройства зуба дисковой пилы.

Именно с последним типом устройств чаще всего приходится иметь дело при работе в домашних условиях. Бытовые пилы рассчитаны на периодическое непродолжительное использование, но даже это не спасает их от частых поломок. В этих электроинструментах, как правило, не предусмотрены ни регуляторы мощности, ни защитные устройства, ни предохранители. Есть только кнопка включения.

Такой инструмент особенно уязвим перед различными неисправностями и может сломаться в любой момент. Основные причины, по которым это может произойти:

  • короткое замыкание;
  • чрезмерная нагрузка на двигатель;
  • неаккуратное обращение;
  • сильное давление;
  • работа с затупленным пильным диском;
  • эксплуатация инструмента не по назначению.

Определение параметров сделанной своими руками циркулярки в домашних условиях

Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.

Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см

На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.

При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.

Для циркулярки можно использовать двигатель от стиральной машины

Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.

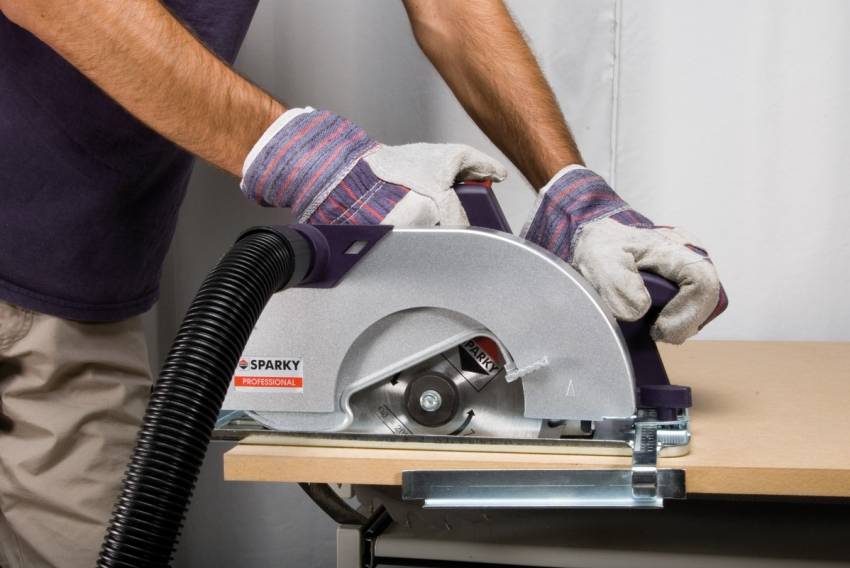

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

  • электродвигателя;
  • одной или двух ручек;
  • защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле

  • удерживающей платформы (для возможности выставления диска);
  • расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки

Изготовление циркулярки из ручной дисковой пилы

Циркулярную пилу довольно просто сделать из ручной. Необязательно вносить изменения в конструкцию исходного инструмента. Весь смысл – в изготовлении стола, на который будет прикреплена дисковая пила с обратной стороны. Отверстие для пропила под диск будет изготовлено заранее. Рассмотрим процесс поэтапно:

  • Столешница с гладкой и ровной поверхностью выпиливается из фанеры. В ней уже сделано отверстие под диск и под крепления пилы.
  • Ручной инструмент крепится с нижней стороны стола болтами, шляпки которых должны быть утоплены в фанере.
  • Чтобы не вносить конструктивные изменения в исходный инструмент, его кнопку надо зафиксировать в рабочем положении, а выключатель подсоединить в розетку.

Ремонт нижней защиты циркулярной пилы

В качестве проверки безопасности перед каждым использованием пилы проверяйте нижний щиток и его защитный затвор на наличие повреждений.

Держите пилу отключенной.


Проверка нижнего защитного кожуха циркулярной пилы.

Для проверки действия нижнего защитного барьера потяните рычаг вперед (вверх) и отпустите его. Нижний барьер должен втянуться, затем откинуться назад и закрыть диск. Если нижний барьер трёт верхний, потерял пружинное действие или иным образом поврежден, снимите нож и произведите ремонт нижнему барьеру. Если поврежден резиновый амортизатор, замените его на точный дубликат.

Снятие нижней защиты

Для дальнейшего ремонта необходимо надеть защитные очки, снять стопорное кольцо со шпинделя с помощью плоскогубцев для внешних стопорных колец. Для удобства доступа сначала установите циркулярку на минимальную глубину резания. Крепко возьмитесь за нижнею защиту и снимите его с вала.


Снятие нижней защиты.

Осторожно отсоедините пружину от нижнего и верхнего ограждений. В некоторых моделях пружина имеет плоскую намотку

Проверьте пружину на отсутствие натяжения и осмотрите обод и центральное отверстие (иногда оснащенное регулировочной прокладкой) нижней защиты на предмет зазубрин и трещин. Если какой-либо компонент поврежден, купите точный дубликат и произведите ремонт с заменой.

Установка нижнего защитного кожуха

Если нижний кожух не оснащен плоской пружиной, сначала вставьте пружину обратно в паз в верхнем барьере и нижнем. Если центральное отверстие нижней защиты оснащена регулировочной прокладкой, убедитесь, что прокладка свернута внутрь него.

Затем установите ограждение на ось и сдвиньте его на место под верхним кожухом, не отсоединяя пружину и не сдвигая регулировочную прокладку. Установите стопорное кольцо на место, установите диск и проверьте нижний кожух.


Установка нижнего защитного кожуха.

Нижняя защита оснащена плоской пружиной, сначала зацепите пружину за нижний кожух (см. вставка). Удерживая пружину на месте одной рукой, другой рукой направляйте нижнюю защиту на вал.

В некоторых моделях может потребоваться снять резиновый амортизатор для доступа.

Установив нижний кожух, нажмите на него и поверните против часовой стрелки в верхний кожух, пока крючок пружины не защелкнется в пазу верхней защиты. Затем установите стопорное кольцо на место, проверьте нижний кожух.
