Преимущества применения бойлеров
Основным преимуществом данной конструкции является то, что при использовании сухого ТЭНа отсутствует контакт электрической части с водой, а, следовательно, и опасность поражения электротоком пользователей.
При выходе их из строя они не функционируют, а электрические части не касаются трубки, поэтому не создают ситуацию попадания пользователя под действие электрическим током.
Имеется достаточно много и иных очевидных преимуществ водонагревателей с сухим ТЭНом, которые сложно переоценить: отсутствие процесса накипеобразования на поверхности нагревательного элемента, скоростной нагрев и экономия электричества, а также простое обслуживание и длительный срок эксплуатации.
Все вышеперечисленное в общей сложности создает привлекательность и популярность такой модификации водонагревателей на рынке.
Отсутствие накипи
Накипь на поверхностях нагрева традиционных ТЭНов возникает в связи с тем, что водопроводная вода в своем составе имеет соли жесткости натрия и кальция, которых тем больше, чем выше исходная жесткость природной воды.
При соприкосновении с поверхностью ТЭНа вода имеет пограничную высокую температуру, в этом слое начинает протекать интенсивный процесс накипеобразования. Накипь является плохим проводником тепла, в связи, с чем стенки ТЭНа начинают перегреваться, с последующим разрывом.
Бойлеры с сухим элементом защищены от таких сбоев, поскольку их греющий элемент заключен в стеатитовой колбе, исключающей прямой контакт с водой.
Долгий срок службы сухого нагревателя
Вследствие использования новейшей технологии в водонагревателях с сухими нагревательными элементами, их срок эксплуатации увеличен дополнительно на 5 лет непрерывной работы, поэтому модификации с сухими ТЭНами работают, как правило, не менее 10 лет. Это качество позволяет сэкономить владельцам на ремонте и замене нагревающих элементах.
Кроме того большинство сухих ТЭНов имеют схожую конструкционную структуру и габариты. Это даёт возможность применять один типоразмер ТЭНов для разных модификаций емкостей.
Нет воздушных пробок
Воздушная пробка под тепловизором В традиционных конструкциях бойлеров с открытыми ТЭНами, образование воздушных пробок способно вывести их из строя, из-за нарушений условий охлаждения стенок конструкции нагреваемой водой. Бойлер с сухим ТЭНом имеет 100% защиту от таких видов аварии.
Кроме того такие модификации водонагревателей обладают одной важной особенностью. В том случае если ТЭН все же выйдет из строя, при его замене пользователю не придется сливать всю воду из рабочей емкости
Необходимо лишь открутить предохранительный фланец, извлечь ТЭН и заменить его на новый комплект.
Высокая производительность
Специалистами доказано, что традиционные электрические бойлера намного длительнее нагревают воду за один цикл. Помимо этого, удельный расход электроэнергии на нагрев 1 литра воды в «мокрых» модификациях намного выше, чем с сухими ТЭНами.
Для повышения эффективности водонагревателя стеатитовую керамическую колбу, где установлены элементы, заполняют маслом. В этом случае тепловая проводимость будет выше, чем обычных у воздушных модификаций, что дополнительно увеличит скорость нагрева, при существенном снижении удельных показателей на нагрев воды, таким образом экономя общий расход электроэнергии.
Простота обслуживания и ремонта
Дополнительным преимуществом сухого ТЭНа в электробойлере является простота его обслуживания. Конструкция устройства позволяет выполнять техобслуживание в два раза реже, чем для классического бойлера.
Несмотря на то, что современные бойлера выпускаются по новейшим технологиям и с высокими гарантийными сроками, полностью отказаться от технического обслуживания, не может позволить себе ни один производитель. Задачей пользователя по увеличению межремонтного периода является проведение своевременного техобслуживания бойлера в сроки установленные заводом.
Наличие защиты от сухого старта
Старые традиционные конструкции бойлеров зачастую выходят из строя, когда они включаются в работу при отсутствии в баке воды. Водонагреватели с сухим элементами не опасаются сухого старта. Эта защита гарантируется установкой специального термоблока, которая не позволяет нагревательному элементу перегреваться в условиях отсутствия охлаждающей среды. Подача электроэнергии в устройство будет прекращено, поэтому важные функциональные элементы бойлера не будут выведены из строя.
Сухие бойлеры Gorenje (Горенье)
Бойлер Gorenje OGB 80 sedd/v9 — это накопительный водонагреватель емкостью 80 л, которую он может нагреть до максимальной температуры за 3 часа. Имеет 2 активных сухих ТЭНа по 1000 Вт каждый и общую мощность 2000 Вт. Вес составляет 31 кг (что совсем немного для такой техники). Тип крепления — настенный (что очень удобно для маленьких квартир, где каждый метр на счету).
Обладает привлекательным дизайном, что позволит ему прекрасно вписаться практически в любой интерьер — ничего лишнего, все красиво и просто. Бойлер имеет прямоугольную форму с плавными углами и переходами, выполнен в белом цвете. Очень удобная в использовании панель управления (имеются все необходимые индикаторы и кнопки меню). Средняя стоимость такого бойлера около 9 000 рублей.
6 Сравнение и советы по использованию инструментов
У мокрого и сухого устройства немало общего. В первую очередь у тэнов единая цель существования – увеличение температуры водной среды. Оба нагревателя доступны в свободной продаже, компактны по размеру, имеют длительный срок эксплуатации и подлежат ремонту.
Отличия касаются стоимости прибора. Сухие тэны обойдутся дороже, нежели мокрые. Мокрые устройства из-за прямого контакта с водой могут представлять опасность для жизни человека. Сухие агрегаты не контачат напрямую с водой средой, поэтому являются более безопасными. Сухие тэны просты в обслуживании и замене, тогда как ремонт мокрого прибора может занимать много времени. Первый вид электронагревателя подходит для определенных моделей бойлера, мокрые, напротив используются в разных моделях водонагревателей.
При выборе тэна следует учитывать его функциональные возможности, вид водонагревателя, а также личные финансовые возможности. Для быстрого нагрева воды лучше купить бойлер с мокрым агрегатом. С точки зрения безопасного использования рекомендуют отдать предпочтения сухому устройству. Учет всех нюансов поможет сделать правильный выбор.
https://youtube.com/watch?v=AcLI2pX9Abk
Источники
- https://techforhome.ru/suhie-teny-na-vodonagrevatel-chto-eto
- https://kvanta.ru/vodonagrevateli/chto-takoe-suhoj-ten-u-vodonagrevatelya
- https://vannayaa.ru/tehnika-v-vannoj/suhoj-ten-v-vodonagrevatele.html
- https://in-teck.ru/byt-i-zdorove/suhoj-ten-v-vodonagrevatele-plyusy-i-minusy.html
- https://tehrevizor.ru/kak-vybrat/klimaticheskaja-tehnika/preimushhestva-i-nedostatki-vodonagrevatelej-s-suxim-ten.html
- https://TechnoSova.ru/klimaticheskaja-tehnika/vodonagrevatel/suhoj-tjen/
- https://mrtop.ru/tekhnika/climate/suhoj-ten/
- https://VyborCen.com/rejting-vodonagrevatelej-na-100-litrov

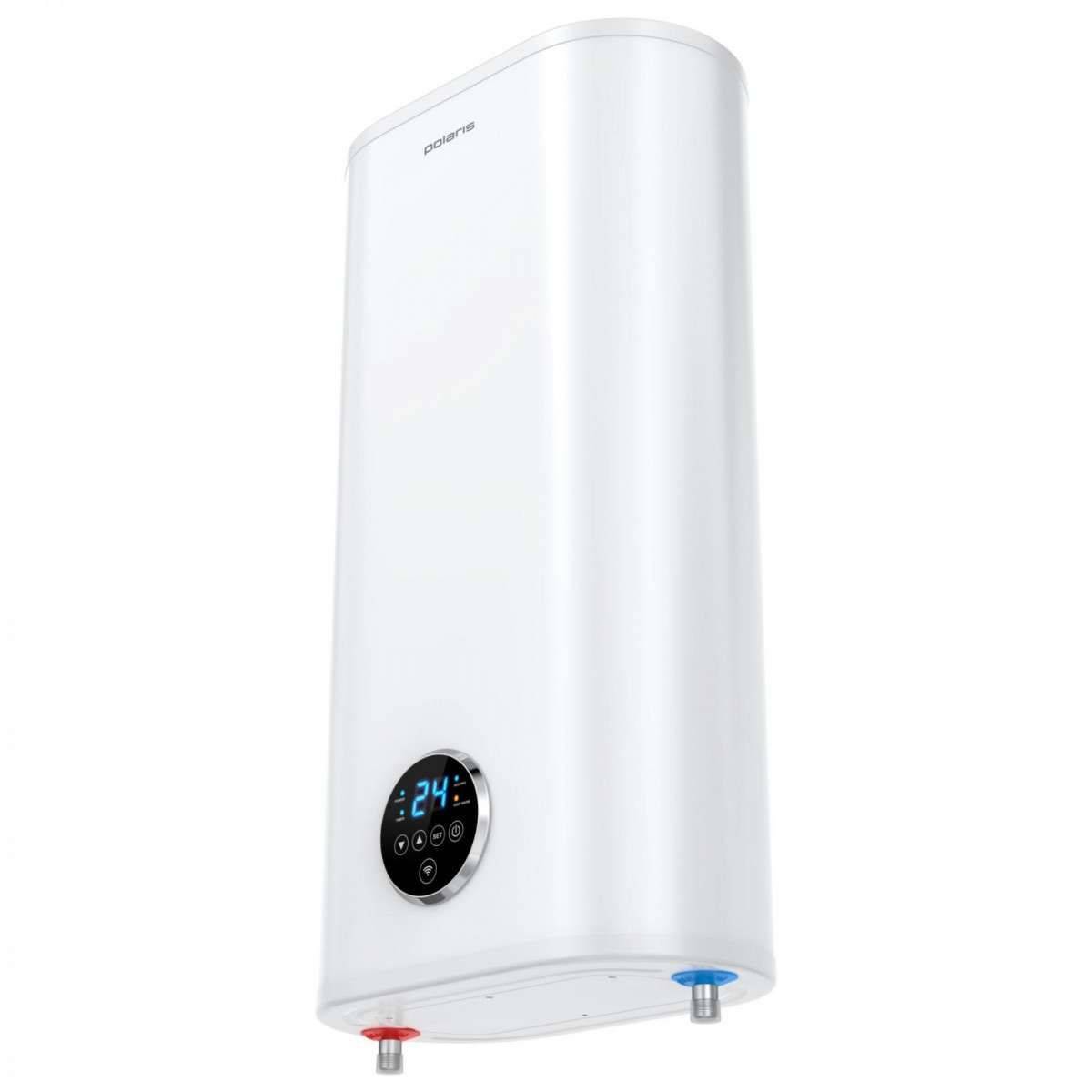

Накопительный электрический водонагреватель Polaris SIGMA Wi-Fi 50 SSD
Фото: https://market.yandex.ru
Водонагреватель Polaris SIGMA Wi-Fi 50 SSD – умное и надежное устройство для помощи в сезон отключения горячей воды. Корпус прибора выполнен из нержавеющей стали, благодаря чему он не подвержен механическим повреждениям и возникновению коррозии. Магниевый анод будет эффективно очищать воду от примесей и предотвратит появление накипи. А теплоизоляционный слой надолго сохранит воду в бойлере горячей. Защитный комплекс сделает использование водонагревателем полностью безопасным и предотвратит любые риски, связанные с перегревом, избыточным давлением, отсутствием воды и поражением электрическим током.
Накопительный электрический водонагреватель Polaris SIGMA Wi-Fi 50 SSD2021 г
Особенности:
- объем бака: 50 л
- размеры (ШxВxГ): 235x825x435 мм
- покрытие бака: нерж.сталь
- установка: вертикальная / горизонтальная на стену
- управление: электронное
- системы защиты: предохранительный клапан, от перегрева, от включения без воды
Как выбрать водонагреватель с сухим ТЭНом?
При выборе конкретной модели нужно в первую очередь обратить внимание на тип сухого ТЭНа. Точнее, на то, чем заполнена колба, в которую он заключен
ТЭНы без заполнения примечательны прежде всего низкой ценой. Но КПД их относительно невысок, так как часть тепловой энергии буквально растворяется в воздухе. Впрочем, эти потери невелики, и ими можно пренебречь.
ТЭНы с масляным заполнением лучше справляются со своими обязанностями, так как масло нагревается и отдает тепло эффективнее воздуха. Но при этом стоят они дороже предыдущих.
Колбы с заполнением белого песка самые эффективные, надежные и дорогие
Важно! Для каждой конкретной модели водонагревателя нужна своя модель ТЭНа, так что при покупке нужно заранее подумать о запасных комплектующих
Еще один важный момент — тип и материал изготовления ТЭНа. Есть два варианта.
Стержневые ТЭНы — длинные тонкие цилиндры, которые предназначены для баков не более 50 л. В колбу водонагревателя можно поставить до трех нагревательных элементов этого типа, но ждать высокого КПД от них не стоит. Из-за маленькой площади нагреваемой поверхности их теплоотдача относительно невелика.
Стеатитовые (керамические) ТЭНы устроены совсем иначе. Каждое такое изделие имеет форму широкого цилиндра с желобами, в которые уложена нихромовая спираль. Ребристая поверхность обеспечивает эффективный нагрев, но куда интереснее материал изготовления — стеатит. Это керамика из переработанного талька, способная выдерживать нагрев до 1000°С. Она медленно нагревается и медленно остывает, долго отдавая тепло даже после выключения прибора.
Стеатитовые ТЭНы долговечнее стержневых. Прежде всего потому, что в них отсутствует пара медь-сталь, вызывающая разрушительную электрохимическую реакцию. Кроме того, нагревательные элементы этого типа невосприимчивы к блуждающим токам.
При этом следует иметь в виду, что они стоят ощутимо дороже стержневых. Еще один минус — в отсутствии взаимозаменяемости. Это означает, что для каждой модели электронагревателя изготавливают ТЭН своей конструкции. Так что в случае повреждения его нельзя заменить первым попавшимся.
Итак, сухой ТЭН долговечнее классического «мокрого», он не требует регулярной чистки, а заменить вышедший из строя нагревательный элемент можно своими силами. Так что если относительно высокая цена (около 12 000 — 25 000 руб. по состоянию на май 2022 года) не является серьезной проблемой, покупка такого водонагревателя вполне оправдана.
Еще больше интересных проектов на нашем канале в Telegram
Опровержение критики
- Утверждение, что это не экономный кипятильник не имеет оснований. Критики утверждают, что сначала накаляется поверхность металлической трубки, только спустя время прогревается жидкость внутри бака. Но процесс нагрева начинается внутри нагреваемой среды. Поэтому тепло теряется в небольших «дозах». Кроме того, прослойка между самим ТЭНом и внутренними стенками металлической трубки составляет всего пару миллиметров.
- Упоминание, что такое устройство сухого типа маломощное, опровергается цифрами: обычный кипятильник обладает мощностью 2000 Вт. Один «сухой» – всего лишь 1200 Вт. Но в водонагреватель устанавливается два сухих ТЭНа. Поэтому говорится об общей мощности сухого кипятильника – 2400 Вт. Говорить однозначно, что это минус сухого устройства сложно.
Тяжело оспорить один минус – установка сухого ТЭНа в бойлере влияет на повышение его цены. Например, модель Gorenje объемом 50 литров с мокрым нагревателем стоит около 8000 рублей. Если будет выбран аналог с сухим нагревателем, то цена уже будет около 12000 рублей. Конечно, разница в 4000 рублей оправдана всеми положительными сторонами этой детали.
«Сухой» ТЭН – конструкция и особенности
Нагревательным элементом такого ТЭНа также служит нихромовая спираль. Но в трубку она не вставляется и изолируется не наполнителем, а керамическими изоляторами.
Внешний вид сухого нагревателя
По отдельности его элементы выглядят так:
Отдельные элементы «сухого» ТЭНа
Из рисунков ясно, что погружать такое устройство в воду нельзя. Оно и не предназначено для контакта с водой, отсюда и название – «сухой». Нагреватель в сборе устанавливается в специальную колбу, сделанную из металла или теплопроводящей керамики. Поверхность металлических колб покрывается антикоррозийной эмалью.
«Сухой» нагреватель в колбе
А сама колба встраивается в нагреваемую емкость и изолируется прокладками. В отличие от мокрого варианта и колба, и сам нагреватель всегда выполняются прямой формы, без каких-либо изгибов. И «сухой» ТЭН устанавливается в водонагревателе только в нижнюю часть емкости.
Сухая установка нагревателя в бойлер
То, что сам нагревательный элемент не соприкасается с внутренней поверхностью установочной колбы, ограничивает скорость начального разогрева воды. И хотя зазоры между самим ТЭНом и стенкой колбы минимальны, все же какое-то время тратится на прогрев воздушной прослойки. По этой причине нынешние конструкции сухого типа не устанавливаются в водонагревателях проточного типа, и они применяются только в накопительных системах водонагрева.
О способах подключения нагревательных элементов
Сразу оговоримся, что ТЭНы для водонагревателей могут устанавливаться в приборы как по одному, так и по нескольку одновременно. Вполне очевидно, что чем больше нагревателей, тем выше будет мощность самого бойлера. Но дело в том, что показатель мощности зависит еще и от того, каким образом соединены отдельные элементы – такое соединение может быть как однофазным, так и трехфазным. Но в городских квартирах, как известно, сеть однофазная, поэтому будем рассматривать именно ее. Так, эта сеть предусматривает сразу три способа подсоединения ТЭНа:
- параллельно;
- последовательно;
- комбинированно.
Ознакомимся с каждым из упомянутых способов.
Схема подключения водонагревателя
Ранее мы рассказывали о том как правильно подключить водонагреватель, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут
Способ первый. Параллельное подключение
Данный способ подсоединения выполняется в соответствии со следующими требованиями.
- Напряжение как в электросети, так и во всех отдельных элементах обязательно должно быть одинаковым.
- Для определения общей мощности электрического водонагревателя необходимо суммировать мощности всех наличествующих элементов.
- Если по какой-то причине один из нагревательных элементов выйдет из строя, то после этого вся цепь по-прежнему будет функционировать. В таком случае единственное, что нужно сделать – это заменить вышедший из строя ТЭН.
Обратите внимание! Чтобы определить общую мощность сети, нужно разделить напряжение на суммарное сопротивление сети. А суммарное сопротивление, в свою очередь, определяется по традиционной формуле, применяемой при параллельном соединении отдельных сопротивлений
Способ второй. Последовательное подключение
Следующий способ, заключающийся в последовательном соединении, действует по следующим принципам.
- Если выйдет из строя один из нагревательных элементов, то функционирование всей сети в таком случае будет прервано.
- Для того чтобы определить суммарное сопротивление, необходимо будет сложить все наличествующие в сети сопротивления.
- Наконец, общее напряжение никак не может превысить суммарное напряжение всех нагревательных элементов.
Обратите внимание! Чтобы определить общую мощность сети, нужно разделить напряжение на суммарное сопротивление сети. А суммарное сопротивление, в свою очередь, определяется по традиционной формуле, применяемой при последовательном соединении отдельных сопротивлений
Способ третий. Комбинированное подсоединение
Согласно данной схеме на нескольких участках цепи должны использоваться различные способы подключения. Зачастую комбинированная методика целесообразна в тех случаях, когда возможность приобрести ТЭНы для водонагревателей необходимой мощности отсутствует. Поэтому требуемое значение достигается путем совмещения параллельного и последовательного соединений.
Устройство электрического накопительного водонагревателя
У водонагревателя этого типа, как следует из его названия, источником тепла является электронагревательный элемент (ТЭН). Мощность, которую потребляют электрические водонагреватели, обычно составляет 1-3 кВт, то есть их можно питать от обычной осветительной электросети. Есть модели, рассчитанные на большее энергопотребление (потребляемая мощность до 6 кВт), которые требуют подключения к силовой линии питания.
Рис. 2. Схема внутреннего бака газового накопительного водонагревателя: 1 — газовая горелка; 2 — дымоход; 3 — патрубок подачи холодной воды; 4 — труба отбора горячей воды.
В некоторых моделях ставят не один, а два ТЭНа. Например, вместо одного нагревателя, имеющего мощность 3 кВт, ставят два по 1,5 кВт или пару — 1 кВт и 2 кВт. Бойлеры такой конструкции имеют следующие преимущества:
- когда не нужно много горячей воды, можно включить один ТЭН, снижая мощность, а значит, и нагрузку на сеть;
- если один из ТЭНов перегорит, бойлер может продолжать работать (но сгоревший ТЭН, конечно, нужно будет позже заменить).
Конструкция электрического накопительного водонагревателя показана на рис. 1. Его элементы обозначены следующими цифрами:
- Внутренний бак.
- ТЭН.
- Магниевый анод.
- Наружный корпус.
- Патрубок подвода холодной воды.
- Труба отбора горячей воды.
- Термометр.
- Теплоизоляция.
- Термостат с регулятором.
- Декоративная крышка.
- Индикаторная лампочка.
- Кронштейн для крепления к стене.
Для того чтобы бак водонагревателя хорошо сохранял тепло, он должен иметь хорошую теплоизоляцию. Большинство современных бойлеров с этой задачей справляются неплохо, допуская остывание воды не более чем на 5-7°С в сутки. Тем не менее чем толще слой теплоизолятора (обычно пенополиуретана), тем лучше. Но и габариты устройства при этом тоже возрастают.
Рис. 3. Схема подключения бойлера.
Важной деталью в устройстве электрического водонагревателя является термостат, осуществляющий контроль температуры воды. При достижении установленной на его шкале температуры ТЭН отключается, при остывании на полградуса вновь включается энергопотребление
С точки зрения безопасности очень хорошо, если водонагреватель кроме основного имеет еще и дополнительный термостат. Нагрев воды до температуры 60-65°С обеспечивают все бойлеры, тем более, что максимальная температура ее нагрева не так уж и важна. Обычно на регуляторе термостата имеется значок «Е» — нагрев до температуры 60°С, которая считается оптимальной и с точки зрения экономичности, и с позиции долговечности прибора. Дело в том, что при более высокой температуре активизируется выделение солей на ТЭНе и внутренних стенках бака. Для обеспечения дополнительного предохранения внутреннего бака от коррозии служит магниевый анод. При его взаимодействии с водой образуются малорастворимые соединения, которые, оседая на незащищенных участках, обеспечивают защиту стали от коррозии. При этом сам анод разрушается, поэтому примерно раз в 1-2 года его следует менять. Нельзя подключать бак без защитного заземления. Это может быть опасно не только для здоровья, но и для жизни, а незаземленный внутренний бак быстрее выйдет из строя вследствие возникновения в нем вихревых и блуждающих токов.
Советы по уходу за водонагревателем с сухим ТЭНом
Несмотря на то, что сухой ТЭН лучше, чем классический препятствует образованию накипи и коррозии, обслуживать его все равно придется. Производитель рекомендует чистить колбу, в которой находится спираль, и сам бак изнутри раз в 2-3 года. Эта процедура поможет продлить срок службы элемента.
Если вода в емкости перестала нагреваться, то проверить ТЭН можно самостоятельно. Для этого понадобится омметр.
К двум клеммам, к которым подводится питание, необходимо приложить щупы. На приборе должно появиться сопротивление детали (точную цифру можно узнать в его техпаспорте). Если на дисплее отображается ноль, это означает, что спираль оборвана и трубчатый электронагреватель надо заменить.
Чтобы в баке было меньше кальциевых образований и налета, в водопроводную систему рекомендуется поставить фильтр
Его картриджи важно своевременно менять
У водонагревателей с сухим и мокрым ТЭН большая разница в цене. Но срок службы устройств первого типа больше, а обслуживать его легче. Таким образом расхождение в стоимости получится компенсировать сэкономленными на обслуживании затратами.
Чем отличается мокрый тэн от сухого – сравнительная характеристика
Самым большим отличием можно считать конструкцию обоих видов тэнов. Мокрый нагреватель имеет несложную структуру, внешне напоминает кипятильник – элемент имеет конструкцию большой, полой трубки, в которой находится нихромовая спираль. Достижение нужной температуры происходит быстро, но пока нагревательный прибор новый. Накипь, отложившаяся на трубке, со временем увеличивается: чем больше слой, тем труднее теплу пробиться наружу и нагреть воду. Тогда остается только один выход – поменять мокрый тэн.
Отличием также можно считать стоимость оборудования, в котором имеются разные ТЭНы. Сухой – стоит дороже. Он считается более надежным и обладает более высокими свойствами по нагреву. Также одним из преимуществ сухого тена перед мокрым является то, что при его замене не нужно сливать воду, как следует поступать для ремонта второго варианта.
Критерии выбора
Выбирая ТЭН для бойлера, необходимо отталкиваться от характеристик ранее установленного элемента.
Разновидности приборов
Материал бака и ТЭНа должен совпадать, поэтому чаще покупают детали из нержавейки
Помимо типа ТЭНа по контакту с жидкостью, нужно учитывать массу других параметров:
Способ крепления – гаечный или фланцевый. Последний бывает литой или штампованный. Фланцевое крепление характерно для ТЭНов открытого типа;
Возможность установки анода – этот элемент предназначен для защиты металлических поверхностей от коррозии и накипи, благодаря чему общий срок службы бойлера увеличивается. Постепенно анод «тает», поэтому периодически нужно устанавливать новый. Если в основании ТЭНа предусмотрено отверстие для анода, то необходим новый нагреватель с таким же отверстием.
Форма зависит от вида накопительной емкости. Нагревательный элемент может быть прямым или гнутым. Выбирают аналогичный ранее установленному ТЭН, учитывая при этом не только форму, но и размер, а также угол изгиба.
Материал изготовления – внешняя поверхность ТЭНа может быть сделана из меди или нержавейки
Важно, чтобы материал бака и ТЭНа совпадал, иначе из-за разности потенциалов срок службы нагревательного элемента и самого бака сократится. Медный нагреватель закрытого типа может быть расположен внутри эмалированной стальной колбы, в таком случае о создании гальванической пары можно не беспокоиться.
Особенности и количество нагреваемой жидкости
ТЭН с магниевым анодом для жесткой воды
Если вода жесткая, необходим ТЭН под анод, который частично избавит от проблемы накипи и позволит продлить срок службы бойлера. Мощность должна соответствовать объему нагреваемой жидкости. Рекомендуется приобретать деталь той же мощности, что и вышедшая из строя. Параметры нагревателя указаны в техническом паспорте устройства.
Условия эксплуатации
Мощность должна соответствовать возможностям электропроводки. Но это уже больше относится к выбору бойлера, а не ТЭНа, поскольку старый элемент заменяют на новый аналогичной мощности. Мощность бойлера в целом также влияет на скорость нагрева заданного объема воды. Если ТЭН маломощный, например на 1000 Вт, а емкость на 80 или даже 100 л, нагреваться до максимальной температуры вода будет очень долго, несколько часов,поэтому включать бойлер нужно заблаговременно. Такая мощность оптимальна для небольших бойлеров, максимум до 50 л.
Если планируется большой расход горячей воды, рекомендуется покупать модель с двумя ТЭНами. Они нагревают воду быстрее. В экономичном режиме будет работать один элемент, а второй подключится благодаря термостату, когда потребуется нагреть новую порцию холодной воды.
