Основные характеристики для выбора виброплиты

Обзор самых популярных моделей с гидравлическим приводом

Модели, оснащенные гидравлическим приводом, обладают высокими показателями надежности и не нуждаются в особом обращении. Проще говоря, на них задний и передних ход можно переключать, предварительно не сбрасывая обороты на машине. Благодаря этому существенно возрастает эффективность и скорость проводимых работ. Кроме того, агрегаты, оснащенные гидравлическим приводом намного надежнее по сравнению с аналогами, которые оборудованы приводом механического типа.

TSS – CP – 80

Привод вибрационного вала, а также система управления этого аппарата осуществляется благодаря гидравлическому приводу. Это устройство отличается хорошей маневренностью, даже при выполнении задач, в ограниченном, небольшом пространстве. Кроме того, TSS – CP – 80 отличается высоким уровнем проходимости, даже на вязком, глинистом грунте. Во время уплотнения почвы, оператор может самостоятельно выполнять регулирование и контроль ударной силы виброплиты.

Оснащается бензиновым одноцилиндровым двигателем, с воздушной системой охлаждения. Габариты подошвы – 480х350 мм. Расход топлива – 1.7 литров в час. Запускается при помощи ручного стартера. Частота вибраций – 6000 в минуту. Производительность – 650 квадратных метров за один час.

TSS – CP – 80

Достоинства:

• Небольшой вес (80 кг);
• Качество сборки и комплектующих;
• Простое управление;
• Технические характеристики;
• Мощность;
• Производительность.

Недостатки:

TSS-CP-350 электростарт

Функциональное, производительное устройство, предназначенное для работы в тяжелых условиях. Прекрасно подойдет при возникновении необходимости уплотнения засыпок траншей. Кроме того, этот аппарат можно применять при выполнении ремонтов, а также содержания дорожных полотен. Обладает хорошим уровнем проходимости и высокой маневренностью. Оборудован прочным, качественным кожухом, который не позволяет пыли, а также загрязнениям попадать на детали агрегата.

Габариты плиты – 860х485 мм. Оснащен функцией реверса, бензиновым двигателем мощностью 13 л.с. Уровень глубины уплотнения достигает 900 мм. Мощность аппарата – 9.4 кВт. Масса агрегата – 350 кг. Плита сделана из чугуна. Показатель расхода топлива равен 3.7 л/ч.

TSS-CP-350 электростарт

Достоинства:

• Мощность;
• Функциональность;
• Эксплуатационные характеристики;
• Простое управление;
• Надежность и качество сборки;
• Можно использовать для выполнения задач повышенной сложности.

Недостатки:

• Стоимость (323074 руб.);
• Вес;
• Расход топлива.

Сравнительная таблица разных моделей виброплит:

Название, описание	Класс привода	Вес (кг)	Габариты плиты (мм)	Стоимость (в рублях)
Кратон KR-PC53	Бензиновый	53	495х320	23270
Samsan PC 162	Бензиновый	62	500х360	30140
Zitrek CNP 330-1	Бензиновый	250	820х480	131990
Zitrek CNP 330-3 AES	Дизельный	250	820х480	134910
AMMANN APR 4920 AF-M-48-A—2	Дизельный	391	450	564619
WACKER NEUSON DPU 6555HEAP	Дизельный	497	900х600	945000
ВИБРОМАШ ВУ -11-75	Электрический	80	500х300	38530
ИЭ-4509 А (220В)	Электрический	40	400х320	27770
SHATAL PC-1443	Электрический	88	400х500	135918
TSS – CP – 80	Гидравлический	80	480х350	96949
TSS-CP-350 электростарт	Гидравлический	350	860х485	323074

Какие критерии выбора, каких ошибок не допустить при выборе? Виброплиты являются незаменимым строительным оборудованием, когда возникает необходимость уплотнить почву или сыпучие грунты, например, при возведении основания фундамента дома. Такие агрегаты часто используются во время плотной укладки тротуарной плитки, брусчатки, ремонта и асфальтирования дорог. Подбирать такое устройство, в первую очередь, нужно, исходя из того, какие с его помощью будут выполняться задачи.

Четыре критерия выбора виброплиты

Как и говорилось выше, самым главным показателем подобной техники является ее вес – именно он обуславливает те типы работ, с которыми она может справиться. В этом отношении существует даже специальная классификация.

Для обустройства ландшафта, площадок и дорожек из некрупных грунтов глубиной до 150мм, а также укладки тротуарной плитки используется легкий тип виброплит, вес которых не превышает 75кг.
Универсальные плиты, вес которых находится в пределах 75-90кг, также могут использоваться в процессе выполнения вышеуказанных работ, но в том случае, если толщина прессуемого грунта составляет до 250мм. Кроме того, с ее помощью можно латать асфальт и выполнять ремонт дорог после прокладки коммуникаций. От укладки тротуарной плитки с помощью данного инструмента лучше отказаться.
Среднетяжелые плиты применяются при трамбовке грунта, слой которого составляет до 600мм – как правило, такие машины используются при строительстве дорожного полотна, засыпке глубоких траншей, в том числе и вокруг только что построенного фундамента.
А что касается тяжелых машин, то их применяют в том случае, когда необходимо трамбовать грунт на большую глубину, превышающую 600мм.

Следующее, на что нужно обратить внимание при выборе трамбовки, это виброусилие – этот показатель характеризует степень уплотнения. Естественно, чем он выше, тем качественнее производится трамбовка – но всему есть предел

Иногда чрезмерные усилия могут оказать и негативное воздействие. Например, при укладке тротуарной плитки усилия свыше 20кН скажутся пагубно – вибрация будет разрушать саму плитку.

Немаловажным показателем является и размер рабочей поверхности самой плиты. Здесь дела обстоят с точностью до наоборот, если сравнивать их с виброусилием – чем плита меньше, тем качественнее трамбовка будет уплотнять грунт и разные смеси.

Виброплита электрическая фото

Естественно, существует классификация по типу привода – о нем мы уже говорили. Также мы уже вели разговор и о реверсивности, которая в значительной мере облегчает работу с этим инструментом

Кроме всего прочего, при покупке виброплиты следует обратить внимание на материал рабочей поверхности (чугун лучше всего), на наличие транспортировочных колес, на наличие системы смачивания грунта (такие машины более эффективны), на складывающуюся ручку и, самое главное, на цельность корпуса плиты и подошвы. Наличие болтов делает инструмент менее надежным

Технические характеристики

Каждая модель отличается характеристиками, которые делают особенным устройство и предполагает определенные виды работ.

Материал

Основное, на что стоит обратить внимание, материал рабочей плиты. Чаще всего она изготовлена из чугуна, но бывает и из стали

Важный критерий: мало подвержено износу и выдерживает большие нагрузки

Важный критерий: мало подвержено износу и выдерживает большие нагрузки

Корпус может быть алюминиевый (как дорогой вариант) или из стали. Такие материалы устойчивы к вибрациям.

Размеры и вес

По весовой категории делится на четыре вида, указанные в таблице.

Наименование	Вес, кг	Описание
Легкие	до 75	Применяются для ландшафта толщиной не более 15 см.
Универсальные	75-90	Самый распространенный вид. Подходит для ландшафтных работ, ямочного ремонта асфальтового покрытия и заделки после укладки. Ведутся работы ведется по слою песка, асфальта, щебеня или гравия толщиной до 25 см
Среднетяжелые	90-140	Применяются для послойного уплотнения оснований строящихся дорог.
Тяжелые	Более 140	Могут работать по песку, гравию, асфальту и щебню толщиной от 25 до 60 сантиметров.

Критерий размера рассчитывается по подошве изделия:

• 40*32 см для садовых дорожек, небольших участков, потому что достаточно маневренная модель, прекрасно подойдет для личного использования;
• 53*50 см уже используется при укладке асфальта, тротуарной плитки, при подготовке площадки для фундамента и тому подобные операции.

Если корректно подобрать габариты подошвы, то и работа выполнится быстрее, благодаря правильному подходу.

Тип двигателя, мощность и время работы

От двигателя, который установили производители, зависят основные характеристики. Это скорость перемещения, сила удара и эффективность уплотнения.

Двигатель установлен на отдельной прочной раме и крепится к подошве через амортизаторы. В центре подошвы расположен вибровозбудитель, внутри которого вращается вал. Именно это вращение создает центробежную силу, которая заставляет основание вибрировать.

Мощность напрямую зависит от типа двигателя:

• дизельные — от 3000 до 24500 Вт;
• электрические — от 250 до 2200 Вт;
• бензиновые — 1770-9800 Вт.

Виброплиту с двигателем внутреннего сгорания используют там, где нет возможности подключения к сети. Техника отличается мобильностью и хорошими показателями мощности. Запускаются при помощи стартера:

• ручного;
• электрического (служит аккумулятор).

Мощнее будет виброплита, которая работает на топливе. Но для частного строительства подойдет и электрический прибор.

Скорость перемещения

Данный показатель самостоятельно не важен, хоть и указывает на промежуток времени, который потребуется для обработки определенной площади. В инструкции по эксплуатации указан данный параметр. Соотношения могут быть разные, к примеру, у некоторых моделей при повышении скорости в 3 раза глубина снижается в 2 раза.

Скорость должна соответствовать частоте колебаний, которые указаны в Герцах. Чаще всего этот показатель составляет около 90 Гц, что в принципе позволяет использовать стандартные значения для разных пластин

Также важно учитывать состояние почвы и ее тип, ведь песок или земля требуют разного воздействия

Конструкция, принцип работы

Принцип работы уплотнительной виброплиты – вибрации, периодические ударные толчки на контактную поверхность. Эффект от частоты давления усиливается за счет массы.

Устройство

Главным элементом в конструкции виброплиты является:

• основание, которое непосредственно давит на грунт – подошва или днище;

• вибровозбудитель с одним или двумя дебалансными валами внутри цилиндра;

• рама с двигателем, закрепленная на плите с амортизатором;

• на валу двигателя – муфта сцепления;

• вращение с муфты передается на вал вибратора с помощью клиноременной передачи; создается центробежная сила, из-за которой начинает вибрировать основание виброплиты;

• на раме закреплено водило с блоком управления;

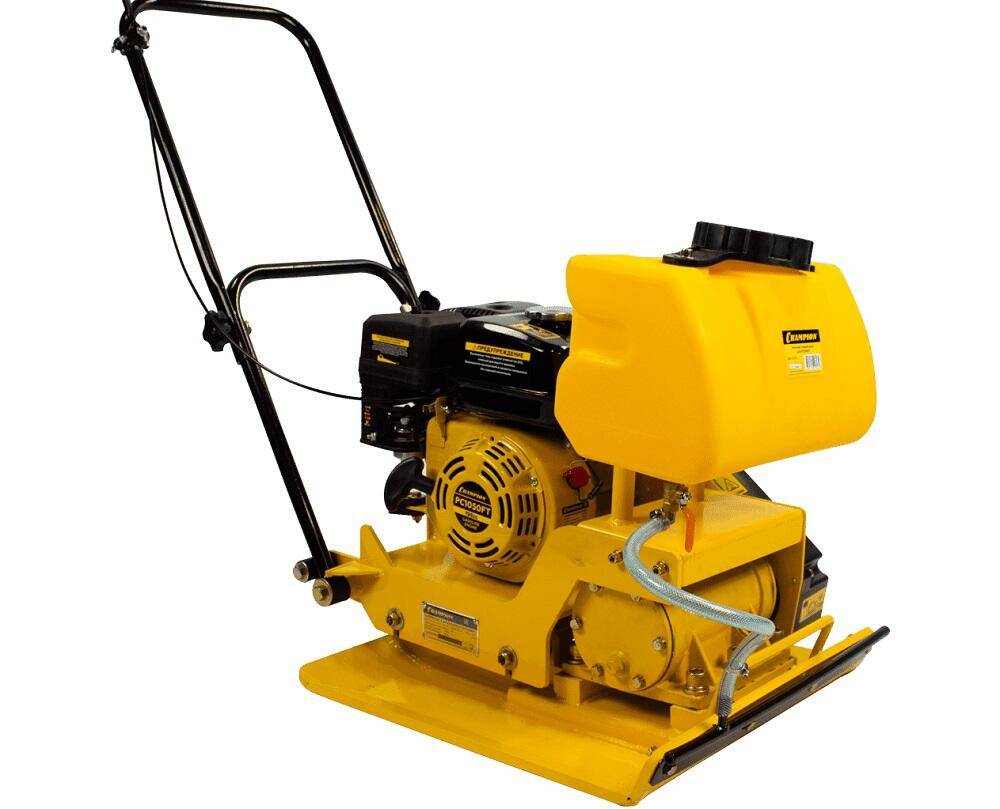

• некоторые модели оснащены емкостью с водой. Бак для орошения применяется при утрамбовки асфальтового или бетонного покрытия. Вода препятствует прилипанию обрабатываемого материала к днищу.

Тип двигателя

Сложно сказать, какая виброплита лучше, когда на выбор предлагается бензиновая, дизельная и электрическая версия:

1. Бензиновая. Такая плита считается оптимальной по соотношению цены и качества. Да, дизельное топливо дешевле бензина. Но самая техника с бензиновым ДВС доступнее в цене. Отличается виброплита хорошими показателями производительности и эффективности. Шум на невысоком уровне. Может работать в любых условиях. Для заправки обычно подходит бензин даже с низким октановым числом. Это нужно уточнять в технических характеристиках.
2. Дизельная. Эта виброплита кажется выгоднее из-за доступного дизельного топлива в сравнении с бензином. При активной эксплуатации экономия действительно себя оправдает. Но модели с дизельным ДВС дороже. Из-за этого большого распространения не получили. Если планируется работать виброплитой часто и много, тогда есть смысл в покупке дизельного мотора. Но придётся дополнительно мириться с повышенным уровнем шумности. Ещё не рекомендуется эксплуатировать технику в условиях отрицательной температуры воздуха.
3. Электрическая. Электрическая виброплита самая доступная. Но работать может только при условии доступа к электросети. Наиболее тихая плита, но и маломощная. Может применяться в закрытых помещениях, поскольку не выделяет выхлопные газы в процессе работы, чего не скажешь про дизельные и бензиновые варианты.

Самый универсальный вариант — это бензиновая плита. В плане низкой стоимости и возможности работы внутри помещений однозначно выигрывает электрическая версия. Но когда нужно работать много и под большими нагрузками, то предпочтительнее взять более дорогую дизельную виброплиту.

Сфера применения виброплит

Назначение виброплиты – утрамбовка покрытий из сыпучих материалов. Потому сфера их применения очень широка. Такой механизм сравнивают с миниатюрным катком асфальтоукладчика, мобильным и простым в использовании.

Виброплита может утрамбовывает:

• асфальт,
• гравий,
• песок,
• газон.

Ее используют для уплотнения земли под закладку фундамента. Наиболее широкая сфера применения виброплит – обустройство дорог и тротуаров. Она одинаково хорошо справляется с асфальтом и тротуарной плиткой .

Сфера применения виброплит – ремонтные работа и строительство в промышленных масштабах или на частных участках, обустройство спортивных площадок, стоянок для автомобилей, дорог, тротуаров и много другого. Особенно удобен такой механизм для владельцев частных домов, которые облагораживают дом и прилегающую территорию самостоятельно.

Лучшие виброплиты с бензиновым приводом

Наибольшее количество реверсивных виброплит оснащается бензиновым силовым агрегатом. Они экономичные, мощные и довольно удобные в управлении. Модель Champion PC 1645RH является совместным детищем российских и китайских конструкторов. Мощность бензиновой установки достигает 9 лошадиных сил.

Для запуска применяется ручной стартер. Чтобы облегчить управление, предусмотрен не только прямой, но и обратный ход. Особого внимания заслуживает прочный металл, способный противодействовать коррозии многие годы эксплуатации. Оборудование рассчитано на работу без утомления оператора даже по истечении нескольких часов. Стоит чуть больше 130 тысяч рублей.

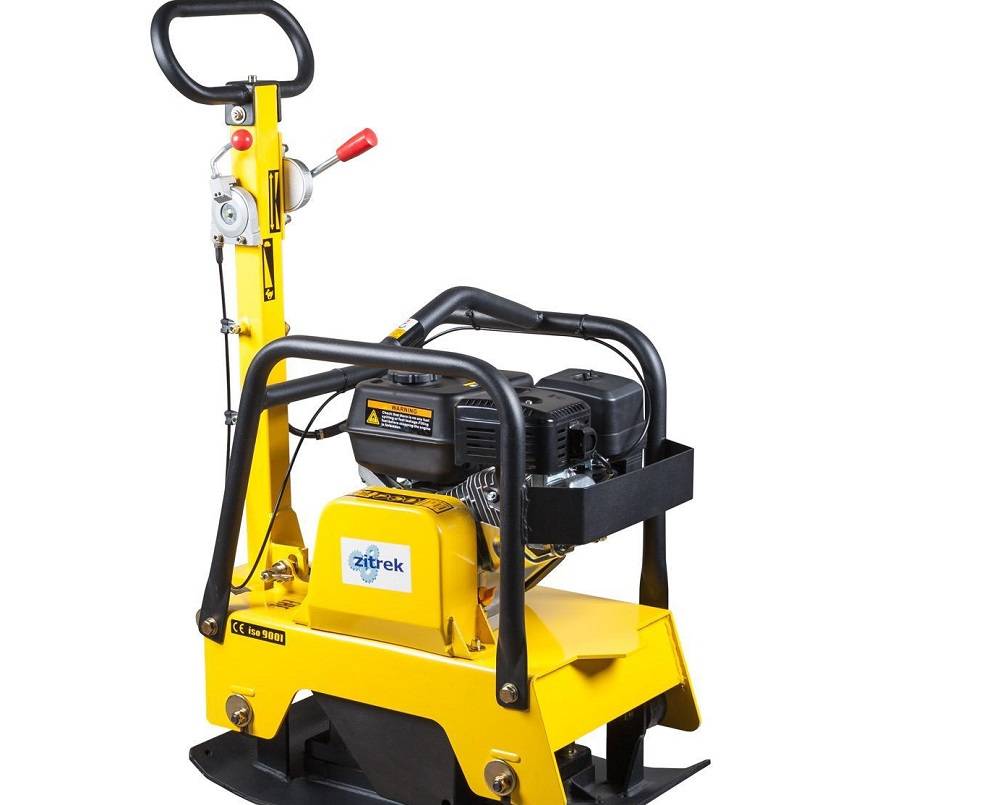

Чешская виброплита Zitrek CNP25-2 хорошо известна отечественным строителям, поэтому также попала в топ оборудования из данной категории. Она прекрасно уплотняет любые сыпучие материалы. Потребление топлива составляет 1,7 литра в час работы, а мощность мотора доходит до 6,5 л. с. Чтобы управление было более удобным, производители оснастили бензиновую виброплиту реверсивным ходом. Основным материалом рабочей поверхности является чугун, обладающий высокими антикоррозионными качествами. Недостатком называют сравнительно небольшую (до 30 см) глубину уплотнения. 63 тысячи рублей.

К числу современного и высоко технологичного строительного инструмента можно отнести виброплиту Mikasa MVH-R60E. Её качество сборки подтверждается многочисленными сертификатами международного образца. Кроме того, четырёх-тактный мотор с мощностью 4,5 л. с. обеспечивает высокую производительность оборудования. Данную модель можно использовать даже для работы с таким плотным материалом, как асфальт или бетон. Плита не настолько тяжёлая по сравнению с аналогами, и это является одним из её преимуществ. Производитель из Японии оснастил её функцией орошения и даже предусмотрел резервуар для заполнения водой. Стоимость — 300 тысяч.

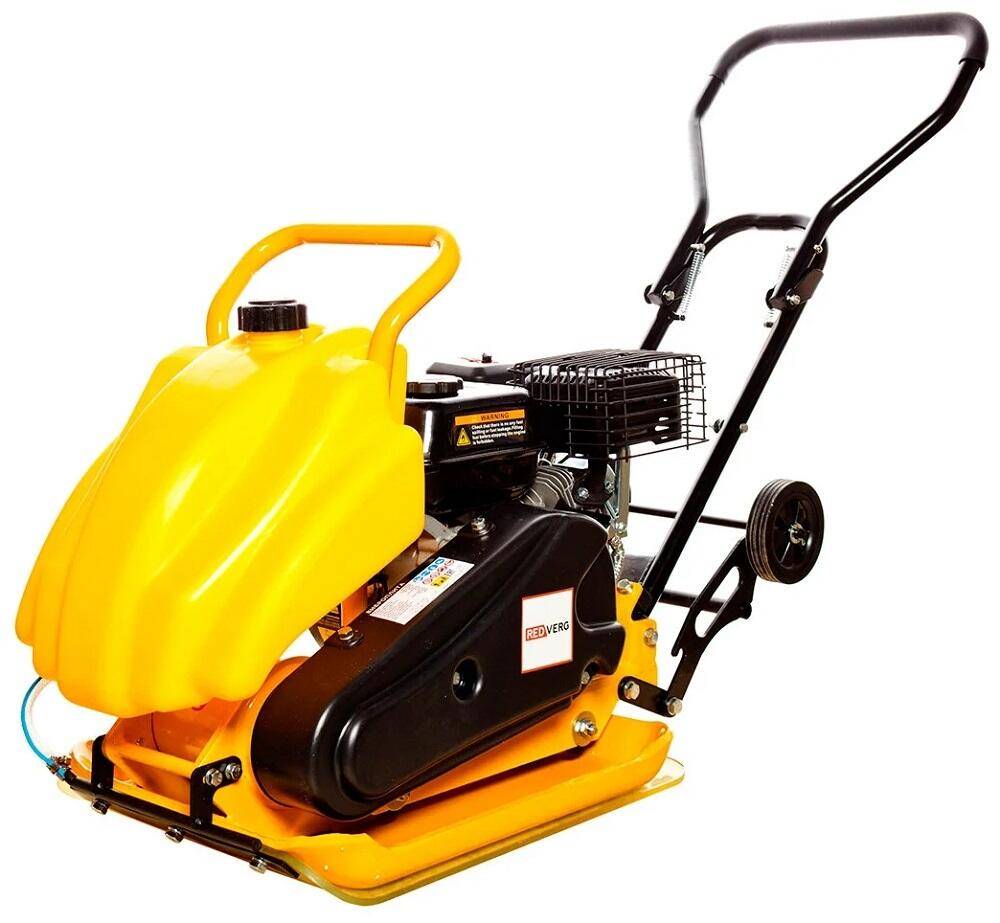

Ещё один достойный по своему функционалу вариант — это модель RedVerg RD-C95T, которая продолжает рейтинг виброплит, применяемых в строительных работах. Китайский силовой агрегат демонстрирует достаточно высокую производительность и отдачу. Рассчитан на работу как с песчаным грунтом, так и с асфальтом. Благодаря предусмотренной системе распыления воды может быть полезным и для битумных материалов. Отдельной похвалы заслуживает усиленная рама и удобная для долгой работы рукоять. Скорость продвижения может достигать 20 метров за минуту, но не предусмотрена опция обратного хода. 40 тысяч рублей.

Площадь и вид рабочей поверхности

Если у виброплит имеются одинаковые параметры по весу и вибрационному усилию, то создавать большее давление на поверхность будет тот агрегат, у которого площадь поверхности окажется меньше.

Но у этой закономерности есть и обратная сторона. Чем больше площадь плиты, тем быстрее устройство справится с обработкой большого по площади участки. Хотя тут будут предъявляться и повышенные требования по мощности.

Так что при подборе оборудования следует искать оптимальный баланс между всеми показателями.

Саму рабочую поверхность выполняют на основе стали или чугуна. Оба металла хорошие, поскольку выдерживают серьёзные вибрационные нагрузки.

Изготовление виброплиты своими руками

Процесс изготовления виброплиты своими руками и самостоятельного конструирования довольно прост, так как механизм по своей конструкции не сложный.

Виброплита состоит из таких элементов:

• мотор – подбирается на ваше усмотрение, к примеру, можете применить площадочный агрегат ИВ-98Е, который работает от сети 220 вольт, либо бензиновый одноцилиндровый агрегат. Предпочтительного производства фирмы Хонда;
• площадка основы – листовой металл, размером 45 на 80 и толщиной 8 миллиметров;
• швеллер – два штуки;
• эластичные мягкие подушки, которые нужны для крепления ручки на виброплиту — 2 штуки;
• болты марки М12 для крепления бензинового или М10 для электрического мотора;
• колеса из пластика для облегчения конструкции – 2 штуки;
• труба;
• труба полая длиной примерно 1,2 метра.

Закупив необходимые материалы, приступайте к сборке, при этом чертеж вам не понадобится.

• На электродвигателе снимите крышку, для регулировки силы вибрации.
• На листе металла сделайте надрез болгаркой. От края листа – 100 мм, глубиной – примерно 5 мм. Необходимо выполнить два симметричных надреза с двух сторон.
• Загните с помощью молотка края по надрезам, угол загиба – примерно 25 градусов. Это необходимо для того, чтоб агрегат не закапывался во время работы.
• Места выполненных надрезов необходимо заварить и зафиксировать положение торцов.
• Вибратор, изготовленный своими руками, крепится на плите с помощью двух швеллеров. Их необходимо подогнать таким образом, чтобы края не выходили за край рабочей поверхности. Швеллеры тщательно приваривают.
• Болтами марки М12 или М10 крепят сам вибратор к металлу. Необходимо замерить расстояние между отверстиями крепежа мотора, просверлить на этом же расстоянии отверстия в швеллерах, крепят двигатель к основанию руками с помощью подготовленных болтов.
• Труба и эластичные подушки необходимы для гашения вибрации и изготовления самой ручки агрегата.

Область применения

Обычно виброплита используется при проведении дорожно-строительных работ (ремонт, реконструкция или строительство асфальтированных дорожных и площадочных покрытий), также данный агрегат будет незаменим в сельскохозяйственной деятельности и при выполнении ландшафтного планирования.

Вибрационные плиты годятся для выполнения объёмов работ, не превышающих 1000 м.кв. Для больших масштабов работ потребуется крупногабаритная техника. Именно поэтому виброплита наиболее востребована в ситуации, когда использование большой техники проблематично. На небольших участках манёвры и движения транспорта невозможны, здесь на выручку приходит виброплита.

Если виброплита используется для трамбовки различных фигурных тротуарных плиток или других элементов, то она должна быть укомплектована смягчающей насадкой из пластика или специальной опорной поверхностью из полиуретана.

Конструкция прессовочной машины

В конструкции электрической виброплиты содержатся идеально подобранные комплектующие узлы и детали, позволяющие выполнять работы на поверхностях любого рельефа. В стандартном исполнении дорожно-строительное оборудование оснащается:

• стальным лотком;
• трубчатой стойкой;
• вибрационным возбудителем направленного действия;
• прижимными амортизаторами;
• элементами управления;
• блоком защиты.

Принцип работы устройства основан на свойствах центробежной силы, создающей колебательные движения лотка, частота которых регулируется системой управления. За счет небольших габаритов и массы, приспособление легко переносится в нужное место без применения грузовых тележек или транспортных средств. В отличие от других моделей виброплита на электропитании может использоваться для уплотнения стяжки в помещениях.

Электрические приборы разной мощности могут подключаться к бытовой и промышленной сети 220 V и 380 V. Виброплита электрическая 220 В хорошо справляется с уплотнением песка, грунта, гравия, основания под тротуарную плитку и фундамент. Машина имеет невысокие показатели мощности, но спрос на оборудование этого типа остается высоким благодаря производительности.

Лучшие реверсивные виброплиты с бензиновым двигателем

Моторы, работающие на бензине, легко запускаются в любую погоду, имеют небольшой вес, просты в обслуживании. Двигатели экономичные, но слабо переносят вибрационные нагрузки. Купить бензиновую виброплиту рекомендуется для приусадебного участка, дач. Техника хорошо справится с укладкой тротуарной плитки на небольшой площади, прокладкой садовых дорожек.

Diam VMR-115/5.5H 630036

Бензиновая модель, укомплектованная двигателем Honda, который отличается увеличенным ресурсом, экономичность, надежностью. Основная особенность – длинная неширокая подошва, которая позволяет с комфортом работать в небольших траншеях, при прокладке дорожек в саду, в непосредственной близости к фундаменту здания. Глубина трамбования делает технику эффективной на грунте, щебне, песке, асфальтобенонных смесях.

Переключение направления движения, управление оборотами мотора расположены на рукоятке, что делает удобным маневрирование. Движущиеся узлы защищены металлическим кожухом, который обеспечивает безопасность оператора. Пользователи отмечают удобное расположение бака, которое делает простой дозаправку.

Достоинства:

• Экономичность;
• Хорошая маневренность;
• Прочная конструкция рамы;
• Производительность 500 кв.м. в час;
• Колеса для перемещения по участку;

Недостатки:

Не обнаружены.

Виброблок смонтирован на подшипниках, передача вращения на шкив муфты выполняет с помощью надежной, простой в обслуживании клиноременной передачи. Конструкция рассчитана на интенсивную эксплуатацию, профессиональное применение.

DDE VP125-HK

Виброплита для уплотнения грунта, гравия, песка в условиях дефицита свободного пространства. Вытянутая по форме платформа упрощает работу возле стены здания, в траншеях. Укомплектована двигателем Хонда, который запускается с помощью ручного стартера. Усиленное крепление мотора увеличивает срок службы, позволяет интенсивно использовать в течение рабочего дня.

Стальные элементы изготовлены из листа металла, толщиной 6,5 мм. Для защиты от песка и щебня смонтирован кожух. Для перемещения по строительному участку предусмотрены транспортировочные колеса. Большой вес увеличивает глубину, на которую возможно трамбование, а реверс делает технику маневренной. Рукоятки управления надежно защищены от вибрационных нагрузок.

Достоинства:

• Удобное расположение управления на раме;
• Прочная конструкция;
• Ременная передача защищена от пыли, грязи;
• Трехкулачковое надежное сцепление;
• Информативный датчик уровня масла.

Недостатки:

Завышенная цена.

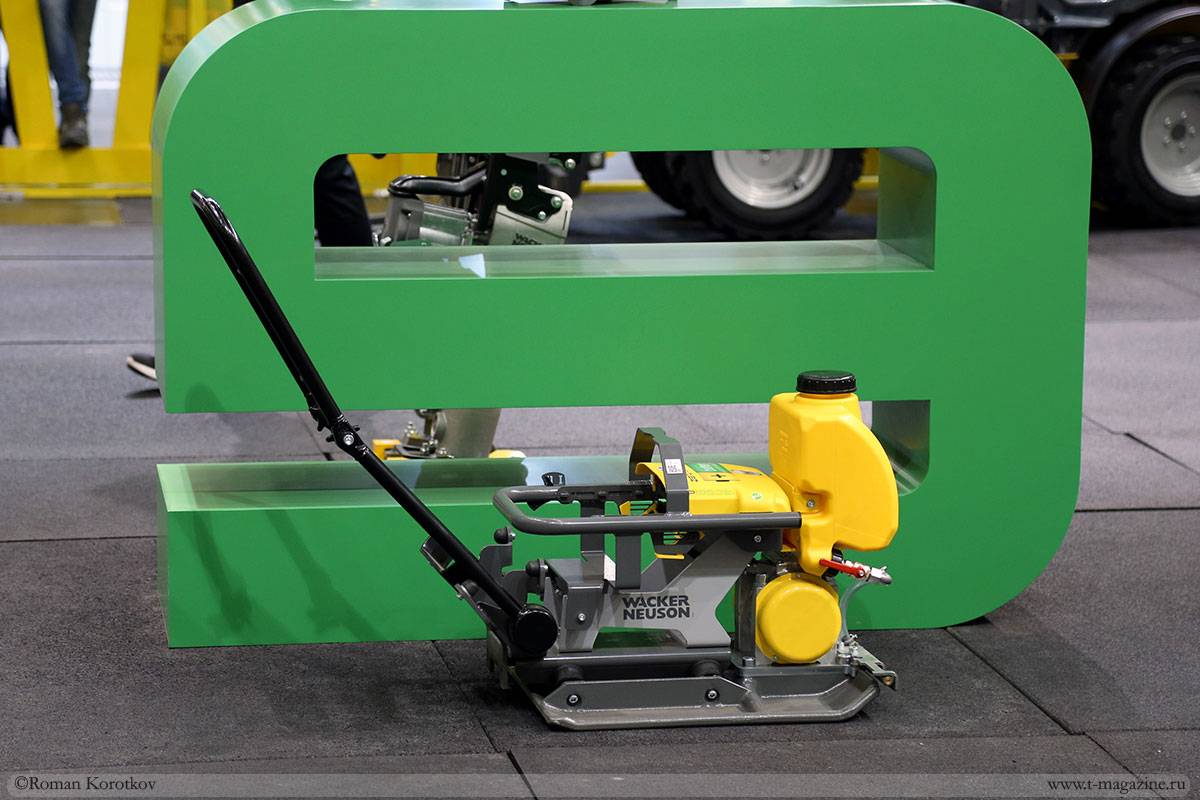

Wacker Neuson BPU 2540A 5000008758

Оборудование из Германии укомплектовано четырехтактным японским двигателем компании Honda, потребляющим 0,8 литров топлива за час. Конструкция обеспечивает высокое центробежное усилие, хорошее качество тромбовки. Модель предназначена для уплотнения вязких и сыпучих смесей, по отзывам пользователей хорошо справляется с асфальтом. Транспортировочные колеса изготовлены из термостойкого материала.

Система снижения вибрации увеличивает уровень комфорта во время работы. Наличие реверса, зауженная плита повышают маневренность в стесненных условиях. Рама изготовлена из качественной стали, обеспечивает надежность конструкции. Передача крутящего момента защищена от песка, щебня, грязи металлическим кожухом.

Достоинства:

• Экономичность;
• Складная направляющая рукоятка;
• Подошва из чугуна;
• Вращающаяся подъемная проушина.

Недостатки:

Не обнаружены.

Четыре критерия выбора виброплиты

Перед тем, как окончательно выбрать виброплиту для уплотнения грунта, важно обратить внимание на соотношение веса рабочего органа и мощности двигателя. Немаловажной является и цена

К примеру, для уплотнения грунта под укладку труб в траншеи можно использовать небольшой каток. Однако реверсивная виброплита будет дешевле и эффективней. Добавьте сюда разницу в трудозатратах по доставке и эксплуатационные расходы, и станет понятно, почему тенденция последнего времени ведет к использованию более компактного оборудования.

То же можно сказать и о благоустройстве территории, а также об уплотнении асфальта на тротуарах или, скажем, тротуарной плитки.

Помимо стоимости при выборе модели виброплиты, учитывают следующие характеристики:

• вес оборудования;
• тип двигателя;
• вибросила;
• габариты основания.

Вес виброплиты

Вес является одним из наиболее важных параметров. Этот критерий важен на этапе планирования работ. Для благоустройства частной территории, укладки дорожек подойдут небольшие модели весом от 50 до 100 кг. Этак категория плит является самой востребованной на российском рынке. При этом, стоит учитывать, что глубина обработки грунта у них в пределах 12-15 см.

Во время прокладки труб или ремонте дорожного полотна используют технику весом до 250 кг. Её вибросилы хватает на глубину уплотнения до 25 см.

Но это далеко не максимальный вес. Производители предлагают вибрационные плиты массой до 700 кг. Но это уже дорогостоящее оборудования для особых условий.

Тип двигателя

Вибрационная плита оснащается тремя типами двигателей: бензиновым, дизельным и электрическим.

Самым распространённым является бензиновый силовой агрегат. Такие модели отличаются простотой управления и обслуживания. Именно они используются в малоэтажном строительстве, благоустройстве и дорожных работах средних масштабов. Популярность им придаёт экономичность при эксплуатации и автономность.

Однако такие модели достаточно шумные. К тому же, применение ДВС не позволяет снизить массу оборудования и сам требует обслуживания.

Дизельные устройства являются самыми мощными и тяжелыми. Большинство моделей оснащены дистанционным управлением. Тяговитость дизеля повышает эффективность работы виброплит.

К недостаткам относят ещё больший шум, чем от бензинового двигателя и нестабильную работу при низких температурах.

Электрификация автомобилей и оборудования, в т.ч. строительного привела к появлению электрических моделей виброплит. Они компактные, малошумные, экологически безопасные, поскольку не выделяют вредных выбрасов. Однако заряда батареи хватает до 45 минут работы, а подзарядка занимает от 1 часа.

Основное, для чего нужна такая виброплита – это уплотнение грунта и материалов в частном секторе, коттеджных посёлках, а также ямочный ремонт дорог. В общем там, где нет большого объёма работ и заряда одного аккумулятора будет достаточно для выполнения одного цикла операций.

Мощность вибрационного усилия

Чем выше этот критерий, тем более плотные материалы способна утрамбовать виброплита. Для укладки декоративных дорожек подойдут модели мощностью до 12 кН. Больше использовать не рекомендуется, поскольку они просто повредят или зароют в песок тротуарную плитку.

А для крупных объёмов, работ по щебню и там, где необходимо уплотнять глубокий слой грунта используют машины вибросилой от 16 кН.

Габариты основания

Чем больше подошва, тем быстрее будут продвигаться работы, поэтому для крупных объектов нужно большое основание. При этом для уплотнения гравия на приусадебном участке вполне хватит компактной модели.

При работах по прокладке коммуникаций стоит помнить, что основание виброплиты должно поместиться в ширину траншеи и, желательно, быть кратной этой величине, чтобы уплотнять грунт равномерно.

Также, плитой с большим основанием сложнее работать в стеснённых условиях: вокруг столбов, возле стен, на поворотах и в углах.

Как выбрать оптимальную?

Перед выбором и покупкой виброплиты обращайте внимание на такие детали:

• Технические характеристики, документация завода-изготовителя;
• Размер опорной плиты — напрямую влияет на силу вибрации. Мощный аппарат с широкой плитой движется быстрее. Если же рабочая поверхность небольшая — получается мощный и более долговечный агрегат, но производительность при этом уменьшится.
• Конструкция рабочей части плиты — рельефная и тяжелая плита подойдет для работ по грунту сильной и средней сыпучести; гладкая плита с небольшим весом — идеальный вариант для асфальта.
• Частота вибрирования (число повторений) — чем чаще колебания, тем качественнее трамбовка.

• Амплитуда вибрирования (сила удара) — чем сильнее воздействие на поверхность, тем мощнее агрегат и больше глубина уплотнения грунта.
• Производительность — способность агрегата производить определенный объем работы. От этого параметра зависит скорость обработки поверхности.
• Экономичность — расхода топлива или электрической энергии важный параметр, так как влияет на окупаемость аппарата.
• Наличие системы орошения — если такая система есть, работать удобнее. Вязкий грунт не прилипает к рабочей плите агрегата, а уплотнение получается более качественным.
• Реверс двигателя — необходимо на работах в узких проходах и траншеях, в остальных случаях, переплачивать за данную функцию нет смысла.

Вес оборудования и глубина уплотнения

Исходя из весовых показателей, все виброплиты можно разделить на несколько категорий:

1. Лёгкие. Их вес до 75 кг. Глубина трамбовки составляет до 15 см. Могут обрабатывать поверхности из песка и мелкого гравия. Часто используются для ландшафтных работ, при организации садовых дорожек и для укладки плитки на тротуарах. Выполнять асфальтирование не могут. Оптимальный вариант для бытового применения.
2. Универсальные. Масса составляет 80-110 кг. Глубина трамбовки при этом 20-25 см. Подойдут для ямочного дорожного ремонта, укладки плитки и ремонта дорожного покрытия после прокладки коммуникационных систем. В ландшафтных работах тоже могут пригодиться. Обширный список работ, на которые способны эти виброплиты, и позволяют называть их универсальными.
3. Среднетяжёлые. Масса составляет до 150 кг. Трамбуют на глубину от 30 до 60 см. Подходят для промышленного и дорожного строительства. Применяются для уплотнения асфальта, подготовки фундамента. Но для укладки плитки не применяются, поскольку вес виброплиты может повредить материал.
4. Тяжёлые. Их вес превышает 150 кг. Относятся к категории профессиональной техники. Альтернатива для полноценных виброкатков. Для уплотнения асфальта не применяется. Зато может пригодиться, чтобы подготовить площадку под укладку дороги или создание фундамента для последующего строительства.

Важно понимать, что примерно на 70% эффективность работы зависит от правильно подобранной массы виброплиты и ещё на 30% от нужного вибрационного усилия

Для чего предназначены такие устройства

Виброплиты являются специальными вибрационными машинами, которые используются для проведения работ по уплотнению разнообразных материалов. Кроме того, такое строительное оборудование прекрасно подойдет для трамбовки разных видов грунтов или почв.

Принцип функционирования такого оборудования заключается в вибрационных колебаниях специального механизма, воздействующего непосредственно на верхний шар материалов. Благодаря своему весу и сильным вибрациям, виброплиты за короткий промежуток времени, без применения физических усилий со стороны оператора, способны утрамбовать и уплотнить разрыхленные, сыпучие поверхности.

Уплотнение и трамбовка материалов осуществляется следующим образом: под воздействием сильных вибраций, мелкие, небольшие частицы грунта начинают менять свое месторасположение и ссыпаться вниз. В результате этого уровень плотности нижней прослойки увеличивается, на самой поверхности остаются более крупные частицы, пространство между которыми заполнено более мелкой фракцией грунтового материала.

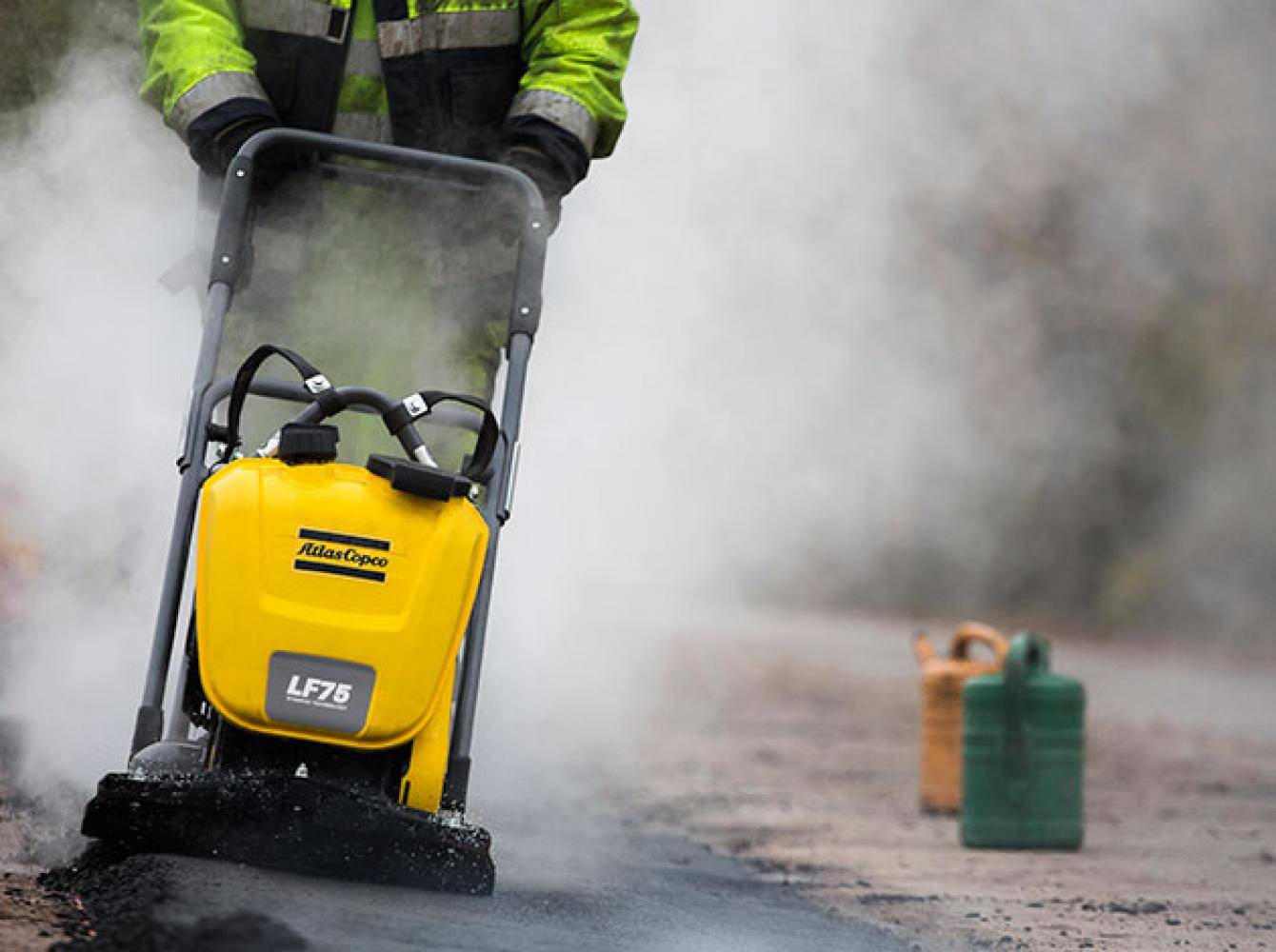

Часто виброплиты применяются во время асфальтирования дорог, когда применение полноразмерной большой строительной техники затруднительно либо неэффективно. Стоит отметить, что эти строительные агрегаты постоянно используется на строительных объектах.

Например, виброплиты активно применяются для уплотнения почвы во время укладки тротуарной плитки, при ремонте либо строительстве автомобильных дорог и прокладке железнодорожных магистралей. Благодаря их применению можно уплотнить участки, на которых находится песок, натуральный камень либо гравий.

Примеры лучших доступных по цене виброплит

Patriot VT-60LB — модель американской торговой марки. Предназначается для уплотнения различных грунтов. Небольшой вес аппарата (66 кг), малые габариты плиты (40×40 см) вкупе с транспортировочным комплексом колес позволяют мобильно перемещать аппарат между строительными объектами. У модели достойные показатели частоты вибраций (93.9 Гц) и мощности мотора (5.5 л.с.), которые дают возможность проводить уплотнение на глубину до 15 см. Мотор 4-тактный бензиновый. В стандартный комплект поставки входит бак для воды. Стоимость аппарата 31-32 тысячи рублей.

Champion PC9045F – аппарат китайского бренда из категории универсальных виброплит для профессионального использования. Инструмент весом 90 кг и габаритами плиты 45×50 см способен в течение часа уплотнять до 416 м2 на глубину до 30 см. Двигатель здесь бензиновый 4-тактный мощностью 6.5 л.с. Основание плиты закруглено для повышения качества уплотнения вблизи углов, бордюров и столбов.

Средняя стоимость модели 32500 рублей.

Wacker Neuson DPS 1850 Basic – аппарат немецкой марки. Работает на дизельном топливе. Весит виброплита 110 кг и способна за час работы уплотнить до 660 м2 площади. Может применяться в строительстве и асфальтировании дорог, поскольку качество подшипников вибрационного механизма рассчитано на работу при высоких температурах. Производитель предусмотрел систему снижения уровня вибрации ручки, чтобы управляющему устройством оператору было относительно комфортно работать. Стоимость этой модели около 195 000 рублей.

Принцип действия

Работа виброплиты основана на использовании вращающегося вала с эксцентриком, образующего сильную вибрацию. Вал установлен на массивном металлическом основании, которое своим весом воздействует на грунт, уплотняя его за счет своего веса.

На этом же основании установлен двигатель, необходимый для приведения эксцентрикового вала во вращение. Для управления конструкцией и придания установке нужного направления устанавливается длинная рукоятка.

Существует несколько разновидностей виброплит:

• электрические;
• дизельные;
• бензиновые.

По весу они подразделяются на:

• легкие (до 75 кг);
• универсальные (от 75 до 90 кг) ;
• среднетяжелые (от 90 до 140 кг);
• тяжелые (140-200 кг и более).

Различают также способ перемещения виброплиты:

• прямоходные, способные передвигаться только вперед и нуждающиеся с площадке достаточного размера для разворота;

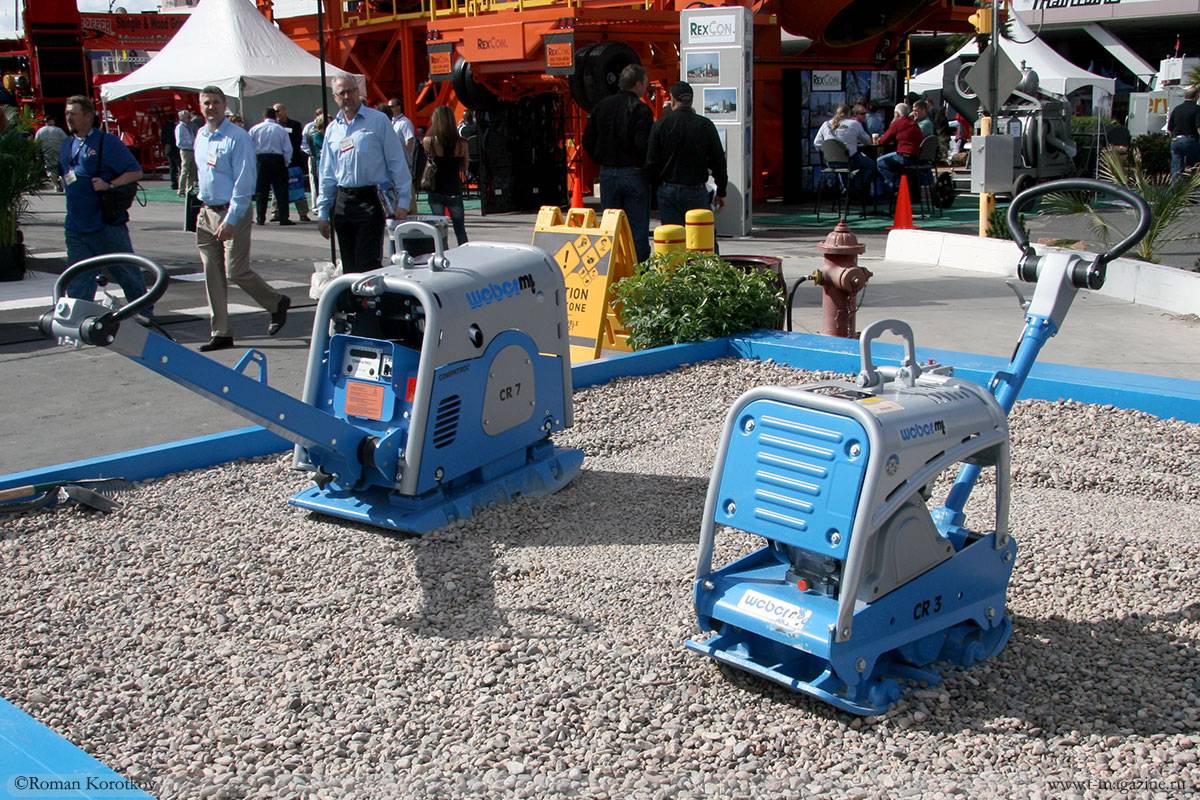

• реверсивные, способные двигаться как вперед, так и назад, что делает их более удобными в условиях ограниченности пространства.

Легкие и универсальные виброплиты используются на уплотнении дорожек, тротуарной плитки, ландшафтных работах. При строительстве, фундаментных работах необходимы среднетяжелые и тяжелые установки, обеспечивающие максимальное уплотнения в сочетании с высокой производительностью.
