Как заменить подшипник на стиральной машине LG

Ремонт стиральной машины LG с прямым приводом окончен. Включение…

Полёт нормальный. После лёгкого скрипа сальника, который быстро проходит после первой стирки с обильным порошком, машина начинает работать как прежде… Две облегчённые стирки на пробу…. Пока всё хорошо.

На коньяк я уверенно заработал! ;-р)))

З.Ы. Ловите три ссылки, надеюсь Вам они помогут, как помогли мне:

З.З.Ы. Почти девять месяцев(06.06.11), нареканий нет, жена гоняет раза четыре за неделю..

Ремонт стиральной машины LG с прямым приводом. Дополнение – ответ на письма

23.06.2011..

Посещения странички ремонта LG растут, появились письма с вопросами, счётчик вывесил для контроля..))

Интересный пример от Anna (ana.chernova@gmail.com)

С разрешения привожу выдержки и фото

(Анна)Меня интересует вопрос как снять ротор, потому что гайка которая его держит не откручивается ни в какую. И как держать ротор неподвижным, чтобы можно было посильнее попробовать открутить? Машине всего 2 года, начала шуметь как самолет.

(Ответ)Гайка вворачивается в вал барабана. Соответственно надо удерживать не ротор, а барабан. И так как барабан большого диаметра, удерживается легко. ЗЫ: У меня ротор легко снялся, но при затруднении лучше воспользоваться съёмником..

(Анна)А там резьба правая или левая? А то может мы крутим не туда))) Но все же даже удерживая барабан гайка не хочет выходить никак

(Ответ)Стандартно – правая! Если резьба левая, то на гранях(рёбрах граней) болтов и гаек должна быть риска! Берётся накидной ключ(звёздочка), его длина порядка 29-25см и удобно давить ладонью на конец ключа…

Помошник держит барабан(передняя панель снята?), второй человек давит на ключ против часовой стрелки…

(Анна)Вот только не подскажете еще как вы данную конструкцию разобрали, если вас не затруднит, а то мы неопытные:) Но раз уж начали, хотели бы довести дело до конца.

(Ответ)Теперь о снятии барабана из подшипников. Кстати – резьба была правая? Заворачиваете болт через шайбу(втулку) подходящего диаметра(без люфтов) до упора. Переворачиваете конструкцию болтом кверху(барабан внизу). Пробрызгиваете ВД-шкой вал и подшипник, выдерживаете минут 20(если ВД-шка испарилась – повторить) Помощник держит бак на коленях и руками(4 точки), через медную или алюминиевую(не дюраль!) проставку молотком наносятся легкие короткие(не переусердствуйте) удары по головке болта вдоль его оси. Ось должна сдвинуться. Продолжаете до победы! Не помнИте болт и резьбу! В самом конце возможно придётся приоткрутить болт… Где-то так

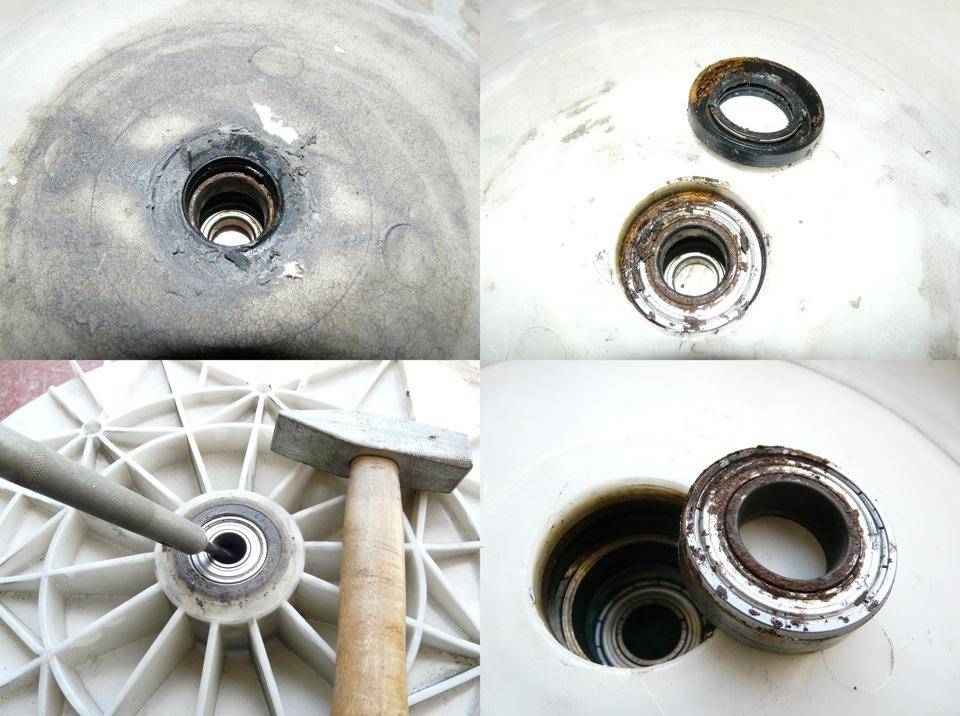

(Анна)Получилось! Открыли конструкцию и вот что обнаружили(см фото 1). Подшипники целые. А источник нашего шума указываю красными стрелочками на других фото. Вот терлись друг об друга Эти части. Заменим прокладку(или как там она называется), попробуем собрать машину)). Резьба была правая. Фото любые используйте наздоровье.

(Ответ)Да, сальник у Вас здорово побило. Видимо накипь-жёсткая вода… Подшипники точно целые? Без заеданий, люфтов, шума? Иначе вскоре повторится..(( Аккуратнее при сборке с сальником и ТЭНом.

Дополнительно по кодам ошибок

код при включении CL , который не убирается при выключении и ни одна кнопка не работает…, даже кнопка включения-выключения

Просто забыли выключить ..” РЕЖИМ ЗАЩИТЫ ОТ ДЕТЕЙ “

Надо нажать две кнопки на 4-5 сек

Этот режим не убирается сам собой даже при длительном выключении машины..((

Дополнительно по письмам

Произведённый ремонт не только далёк от моей профессии, но и является единственным на данной машине.

До этой из стиральных ремонтировал только “Вятку”, правда не один раз »;-D)) , пока не заменил почти все внутренности.. >8-D))

Хоть я и имею техническое образование, знаком с электротехникой и слесарными работами, всё же определять неисправности по очень краткому описанию не умею, желательны подробные фотографии

Соответственно я не занимаюсь рассылкой запчастей и их поиском.

Но.

В разумных пределах при наличии свободного времени, постараюсь ответить на все вопросы, разумеется что в моих силах.

Обратно … Главная … написать..

Подготовка к ремонту

Если вы решили исправить ситуацию самостоятельно, и заменить подшипник своими силами, то перед работой обязательно приготовьте все необходимое. Для ремонта могут понадобиться:

• молоток;
• набор гаечных ключей;
• пассатижи;
• металлическая шпилька;
• крестовая отвертка;
• плоская отвертка;
• смазка для подшипников;
• силиконовый герметик.

Лучше всего дополнить этот набор фотоаппаратом или мобильным телефоном с качественной камерой и снимать весь процесс разборки. Так вам будет проще собрать бытовую технику, чтобы она осталась в первозданном виде, и отлично работала после ремонта.

Кроме инструмента, стоит подготовить и место, где вы будете ремонтировать машинку. Самое главное, чтобы при ремонте ничего не мешалось, поэтому освободите пространство со всех сторон, чтобы можно было легко подойти к стенкам стиральной машины.

Как снять и заменить подшипник в стиральной машине LG? Подготовительные работы

На ранних этапах сложно определить, что причина поломки в изношенных узлах. Когда движущая часть капитально истирается, на задней стенке бака виднеются следы выработки. Если покачать барабан рукой вверх-вниз, между ним и баком будет заметен люфт. А на высоких оборотах отжима машина гудит, как реактивный двигатель.

Перед тем, как поменять детали, основательно подготовьтесь к ремонту. Выясните, сколько стоят и какие подшипники установлены в вашей модели «ЭлДжи». Они обозначаются серийным номером, как показано в таблице ниже:

В комплекте идут и сальники. Именно они становятся частой причиной износа. Сальники служат защитными уплотнителями от попадания влаги. При повреждении вода просачивается к движущим узлам, вымывает смазку, что приводит к работе на износ.

Для ремонта вам понадобится много места. Если нет возможности снести технику в гараж, отключите ее от коммуникаций и вытащите на середину комнаты.

Какие инструменты пригодятся:

• Набор отверток (плоских и крестовых).
• Киянка и долото.
• Пассатижи.
• Рожковые ключи.
• Средство WD-40.
• Металлическая шпилька.
• Герметик.

Переходим к делу.

Замена подшипника своими руками в машинке LG с прямым приводом

Подготовьте стиралку к разборке. Отключите ее от сети, перекройте впускной вентиль. Отключите заливной и сливной шланги, которые крепятся к задней части корпуса.

Слейте остатки воды:

Снимите цокольную панель. Она крепится на защелках и винтах.

• Подставьте емкость.
• Выкрутите сливной фильтр.
• Дождитесь слива жидкости.
• Также достаньте дозатор для порошка.
• Удалите всю влагу.

Теперь выдвигайте корпус стиралки в центр комнаты, чтобы было удобно подходить к задним и боковым стенкам. Демонтаж начинается с верхней крышки:

Открутите винты сзади, сдвиньте крышку от себя и снимите с корпуса.

• Выкрутите болты крепления передней панели.
• Проводку можно не отключать. Повесьте панель на сервисный крючок или оставьте висеть на проводах.

Передвигайтесь к передней стенке:

• Откройте загрузочную дверцу.
• Отогните уплотнитель. Он фиксируется металлическим хомутом. Подденьте его отверткой и снимите с места.

Выкрутите болты по периметру панели. Приподнимите ее вверх и снимите.

Спереди к баку крепятся противовесы. Открутите их болты и снимите с места. Также уберите верхнюю планку, чтобы она не мешала демонтажу бака.

Займитесь демонтажем бункера для моющих средств. Используя плоскогубцы, разожмите хомут патрубка от бункера до бака. Уберите патрубок с посадочного места, освобождая бункер.

Далее отключите трубку прессостата, которая крепится на защелке.

Вернитесь к нижней части:

• Необходимо отсоединить сливной патрубок.
• Крепится изделие с помощью хомута на длинном саморезе.

Выкрутите саморез, разожмите хомут и стяните патрубок.

Переходим к задней панели СМ:

Открутите винты по периметру крышки.

• Отстегните хомуты проводки, которая крепится к стенкам бака.
• Чтобы открутить центральный болт прямого привода, необходимо зафиксировать двигатель.

Как снять болт? Для этого одной рукой удерживайте бак от вращения, а другой накиньте ключ и постепенно выкручивайте крепеж. Теперь можно снимать крышку мотора.

• Отключите фишки проводки от двигателя.
• Выкрутите шесть винтов.

• Уберите мотор.
• Вытащите фишки ТЭНа.

Осталось убрать амортизаторы. Чтобы вытащить втулки демпфера, прижмите ее защелки с внутренней стороны и потяните втулку на себя.

Теперь приподнимите бак, снимая с пружин, и уложите на ровную поверхность.

Как сменить подшипники? Две половинки бака скреплены саморезами. Поэтому вам достаточно выкрутить их, чтобы снять верхнюю часть.

Чтобы выбить барабан из второй части, установите на втулку брусок и постучите по нему молотком. Барабан выпал. Можно переходить к тому, как менять подшипник стиралки.

Чтобы выбить коренной, установите долото на его внешнюю обойму. Легкими постукиваниями молотка выбивайте деталь. Расположение долота нужно постоянно менять движениями крест-накрест. Также выбивается наружный элемент.

Прежде чем ставить новые детали, хорошо зачистите посадочное гнездо. Удалите сухой тряпкой остатки выработки, смазки и ржавчины. После зачистки установите новый подшипник и постепенно забивайте его в гнездо. Бить следует только по внешней обойме, двигаясь по всему периметру. Иначе есть риск, что кольцо сядет криво или деформируются внутренние шарики.

Сверху установите сальник. Если он плохо садится, можно смазать обойму. После этого соберите машинку в обратном порядке. На видео подробно показан процесс замены:

Замена подшипников на барабане стиральной машины Индезит. Замена подшипников стиралки индезит

Выбирая подшипники для стиральной машины в магазине, предварительно возьмите с собой изношенные детали, чтобы не промахнуться. Если покупаете через интернет убедитесь, что выбранный подшипник действительно подойдет к вашему Индезиту. Цены также можно узнать в интернете или по телефону.

Важно, купить нужно не только сам подшипник, а весь комплект: два подшипника и два сальника, их нужно менять вместе, иначе скоро замену нужно будет повторить

Инструменты для разборки стиралки Индезит

Замена подшипника стиральной машины индезит своими руками не так и сложна. Главное – это достать сами подшипники, при этом придется разобрать всю машинку . Запаситесь терпением и следующими инструментами:

• крестовые и плоские отвертки;
• торцевые и рожковые ключи;
• молоток;
• долото;
• ножовка;
• пассатижи;
• средство для смазки WD-40;
• клей и, наконец, сменные детали.

Разборка стиральной машины

В первую очередь отключите технику от электросети, перекройте воду, слейте воду и отключите все коммуникации.

Освободите фильтр насоса от воды (внизу за люком, под передней панелью) — выкрутите и вылейте воду. Далее, отодвиньте от стены ремонтируемое устройство для дальнейшей работы.

Ремонт стиральных машин индезит ws84tx, wiun 81, wisl 85, wisl 83, w84tx, iwsc 5085, iwsb 5085 и других моделей, при замене подшипника, осуществляется одинаково.

Приступаем непосредственно к разборке устройства:

1. Снимаем верхнюю крышку, для этого сзади выкручиваем два самореза крестовой отверткой.
2. Снимаем заднюю панель, выкручиваем болты и убираем панель.
3. Убираем переднюю панель:

• достаем лоток для порошка и моющих средств, нажав на центральный зажим, извлекаем лоток;
• откручиваем все винты на панели управления, два за лотком и один на противоположной стороне;
• плоской отверткой разжимаем защелки на панели;
• провода не трогаем, панель расположим на корпусе сверху;
• чтобы открыть дверь люка, отогните резину, отверткой подденьте хомут, уберите его;
• выкручиваем два винта на люке, отсоединяем проводку, манжету убираем внутрь бака;
• откручиваем болты дверцы со стеклом и отложим в сторону;
• снимая переднюю панель, выкручиваем винты.

1. Убираем детали чтобы вытащить бак с барабаном:

• снимаем ремень привода, тянем его на себя прокручивая шкиф;
• убираем шкиф, фиксируем его колесо и откручиваем центральный болт, при необходимости сбрызгиваем WD-40;
• ТЭН не снимаем, но отключаем от него и от электродвигателя провода;
• достаем мотор, откручиваем три болта и раскачиваем вперед-назад;
• отсоединяем патрубок через днище, кладем стиральную машину на бок, плоскогубцами ослабим хомут и отсоединим от бака;
• откручиваем болты, которые держат амортизаторы на дне корпуса;
• отстегиваем кюветку, сначала убираем патрубок, ослабляя хомут, затем шланги, после откручиваем болт и снимаем все вместе, отсоединяем шланг прессостата.

1. Достаем бак , потянув его немного вверх.
2. Если бак спаянный, проделываем отверстия для будущих болтов и ножовкой пилим бак.
3. Достаем барабан, ударяя по его втулке.
4. Сальник снимаем, поддернув отверткой.

Приступаем к замене подшипника индезит:

1. Съемником снимите подшипник, если его нет, то с помощью долото и молотка выбивайте подшипник, слегка по нему постукивая.
2. Зачистите и смажьте место для нового подшипника.
3. Ровно посадите деталь на посадочное место, постукивая по внешней стороне подшипника. Также установите вторую деталь.
4. Предварительно смазанный сальник наденьте на подшипник.
5. Барабан вставьте в бак, склейте две части, закрутите болты и приступайте к обратной сборке стиральной машины.

Готовимся ремонтировать стиральную машину LG

Замена подшипников барабана автоматической стиральной машины LG – это работа, требующая обстоятельной подготовки. Чем лучше подготовитесь, тем быстрее и качественнее сделаете дело. Начните с простого, соберите весь необходимый инструмент, а именно:

• молоточек с бронзовой ударной частью;
• смазывающая жидкость WD-40;
• плоскогубцы;
• крестовая и плоская отвертка;
• разводной ключ средних размеров;
• набор головок и рожковых ключей;
• автомобильный герметик;
• металлическая шпилька длиной около 40 см.

К сожалению, на разные модели стиральных машин LG, устанавливают разные комплектующие и если не знать какие стоят в вашей модели, можно легко запутаться. Прежде чем покупать новые сальники и подшипники сверьтесь с таблицей комплектующих стиральной машины LG.

Итак, комплектующие куплены, можно приступать к подготовке места. Очень хорошо если вы доставите стиральную машинку для ремонта в мастерскую или гараж, где есть место и специальные приспособления, которые облегчат работу. Но если вы решили ремонтировать машинку дома – не беда, освободите побольше места в комнате, чтобы можно было поместить машинку и запчасти от нее и приступайте к работе.

Как добраться до бака стиральной машины

Первый этап работы со стиральной машиной LG будет посвящен получению доступа и снятию барабана. Добраться до барабана не так просто как может показаться на первый взгляд и первое препятствие на нашем пути – стенки и панели стиральной машины. Для начала снимем верхнюю крышку, а также нижнюю и верхнюю панель.

Для удаления верхней крышки, откручиваем два удерживающих ее крепежных элемента, которые находятся в верхней части задней стенки предмета бытовой техники. Удалив саморезы, тянем крышку на себя и немного приподнимаем – она легко снимется. Теперь удаляем верхнюю панель, для этого обходим стиральную машину LG спереди, вытаскивает кюветку для порошка, и находим в ее нише сбоку саморез. Еще несколько саморезов находятся сверху и справа от приборной панели, нужно убрать их все, после чего верхняя панель снимется.

Чтобы полностью отсоединить верхнюю панель своими руками нужно аккуратно отцепить все провода, связывающие панель управления и электроагрегаты стиральной машины. Хотя на наш взгляд в этом нет необходимости, пусть болтается, главное работать аккуратно, чтобы не зацепить и не оторвать провода.

Нижняя панель крепится на специальных пластиковых защелках, поэтому, чтобы ее снять, отогните попеременно все защелки плоской отверткой. Теперь нужно убрать переднюю панель стиральной машины. Отметим сразу, просто открутить ее и убрать, как приборную панель не получится – мешает резиновая манжета располагающаяся у люка, значит нужно удалить эту манжету. Порядок действий таков:

1. Поддеваем тоненький проволочный хомутик опоясывающий манжету и снимаем его.
2. Пальцами цепляем резиновую манжету и вытаскиваем ее из паза (но не достаем).
3. Отключаем датчик отвечающий за блокировку люка.
4. Откручиваем два самореза и снимаем датчик.

Теперь манжета переднюю стенку стиральной машины не удерживает, можно приступать к откручиванию креплений передней стенки. Располагаются они за сливным клапаном, за кюветкой, в левом верхнем, правом верхнем и правом нижнем углу и за приборной панелью. После того как винты будут удалены передняя панель снимется.

Теперь наша задача освободить бак от крепежных элементов и проводов, которые не дают его отсоединить. Что нужно отцепить?

• Крепежные элементы заливного клапана.
• Сливной патрубок.
• Провода от нагревательного элемента.
• Проводки двигателя.
• Проводку от заливного насоса.
• Противовесы (снизу и сверху).
• Патрубок с датчика уровня воды.
• Крепежные элементы амортизаторов.

Подготовка к ремонту

Отметим, что для выполнения работ необходимо достаточное пространство. Придётся полностью разбирать машину, снимая при этом дополнительное оборудование. Затем надобно будет достать бак, разделить его и вытащить барабан. Эти моменты учитывайте перед началом ремонта.

Ремонтируемая стиральная машина

Работы будут проводиться на стиральной машине «Лджи» с системой Direct Drive с загрузкой белья на 7 кг. В данной модели присутствует паровой цикл, но это не влияет ни на что. Просто придётся демонтировать дополнительный элемент. Устройство других моделей — такое-же.

Подготавливаем инструменты:

1. Шлицевая, крестообразная, а так же Torx отвёртки.
2. Плоскогубцы.
3. Кусачки.
4. Молоток.
5. Выколотка.
6. Торцевые ключи с трещоткой.
7. Проникающая смазка по типу WD-40.

Разборка машины

Для замены подшипника необходимо снять бак, а для этого придется разобрать практически всю машину. Разборку стоит проводить в следующем порядке:

• снять верхнюю крышку;
• демонтировать верхнюю и нижнюю панель;
• отсоединить манжету;
• снять переднюю панель;
• отсоединить от бака все шланги и провода;
• демонтировать бак.

Теперь подробнее о каждом шаге.

Верхняя крышка, верхняя и нижняя панели

Верхняя крышка крепится на 2 болта к задней стенке. Их необходимо открутить, сдвинуть верхнюю крышку и поднять вверх.

Для демонтажа верхней и нижней панели, необходимо вытащить лоток для стирального порошка. Вытащить его довольно просто: выдвинуть, нажать на защелку и одновременно тянуть на себя. Лоток должен легко выйти из своего посадочного места. Под ним находятся саморезы, крепящие панель управления. Еще часть саморезов расположена в другой стороне, ближе к боковой стенке. Их необходимо открутить, и снять панель.

На блок управления идет жгут проводов, который необходимо отсоединить. Разъемы расположены внутри машинки, на моторе и других элементах.

Доступ к баку закрывает верхняя панель, к которой присоединен заливной клапан. Панель крепиться к задней стенке, а также к другим креплениям при помощи саморезов. После ее снятия барабан будет полностью доступен. Нижнюю панель снять достаточно просто: она крепиться на защелках. Берем плоскую отвертку и аккуратно отжимаем защелки.

Манжета, передняя панель, провода

Манжета крепится к передней панели и к барабану при помощи хомута, затянутого специальной пружиной. Ее достаточно снять обычной плоской отверткой: потом манжета легко снимается вручную.

Передняя панель держится на саморезах в нижней и верхней части машины. Кроме того, ее блокирует замок двери. Замок необходимо снять, открутив два крепящих ее самореза. На замок приходит провод, который надо отсоединить сразу после того, как вы сдвиньте переднюю панель.

От бака откручиваем сливные и заливные патрубки, и снимаем провода от тэна и электромотора. Проверьте, чтобы не осталось проводов, прикрепленных к баку стяжками или хомутами.

Демонтаж ТЭНа

Бак

На баке закреплены противовесы, которые необходимо снять. Для этого потребуется гаечный ключ. Сняв противовесы, становится значительно проще вытащить барабан из корпуса. Бак демонтируется вместе с двигателем и приводным ремнем, а также с амортизаторами. Все эти элементы необходимо убрать потом, когда бак будет уже снят. Откручиваем лишнее и приступаем непосредственно к ремонту стиральной машины: бак для этого придется полностью разобрать.

Нюансы выполнения работ на машинах разных производителей

Инструкция, как поменять подшипник, является универсальной. Однако у приборов каждого производителя есть свои конструктивные отличия, которые нужно учитывать при ремонте.

Indesit

Модели этой фирмы считаются достаточно сложными для самостоятельного разбора по сравнению с другими марками. Они имеют 3 ключевые особенности:

1. У некоторых моделей шкив может иметь левую резьбу.
2. Часто встречающаяся неисправность — повреждение крестовины барабана. В этом случае замены подшипников будет недостаточно.
3. Перед демонтажем элементов прибора нужно отключить датчик самопозиционирования. Если этого не сделать, можно повредить электронные компоненты агрегата.

LG

Отремонтировать большинство машинок этой марки достаточно легко. Даже у приборов с фронтальной загрузкой барабан расположен горизонтально и его легко снять после демонтажа передней панели. Полностью разбирать прибор не потребуется.

Однако следует учесть, что у таких машинок легко повредить крепления мотора. Вытаскивать его нужно аккуратно.

Samsung

Как и представители бренда LG, легко поддаются разборке. Единственная сложность, с которой можно столкнуться при работе с такими приборами, — хрупкая система крепления узла подшипников

Выбивать их следует осторожно

Atlant

У этих машинок бак вынимается со стороны задней стенки. Узлы легко снимаются и устанавливаются назад. Элементы крепления прочные, их сложно повредить при разборе. Модели этого производителя — оптимальный выбор для тех, кто хочет сам ремонтировать бытовую технику, но не имеет в опыта этом вопросе.

Единственная особенность, которую следует учитывать, — необходимость нанести дополнительный герметик.

Замена подшипников

Отметим, что существуют специализированные съёмники подшипником. Но стоимость такого механизма составляет: 4-5 тыс.рублей. Для разового ремонта приобретать их не имеет практического смысла. Поэтому используем молоток и металлическую выколотку, в качестве которой можно взять зубило. Это — оптимальный вариант.

Начнём с сальника. Поддеваем его крепкой отвёрткой и сдёргиваем. Если с ходу не получается, то отмочим в проникающей смазке.

Затем выбиваем внешний подшипник. Положим бак на подставку и наносим удары молотком, по кругу передвигая выколотку. Как правило — это самый лёгкий демонтаж.

Затем снимаем внутренний таким же образом. При возникновении затруднений применяем ВД-40. Эта процедура довольно громкая, поэтому её можно перенести на улицу, чтобы не нервировать соседей.

Установленный новый подшипник

Очищаем и высушиваем посадочное место и приступаем к установке нового ремкомплекта. Работы проводим в обратном порядке. Сальник ставим последним. Перед его монтажом наносим смазку в юбку, а так же внутреннюю пружинку. Для удобства используем старые подшипники, очищенные от масла и грязи. Т. е. ударяем по ним. Это позволит избежать перекоса при установке.

После очистки бака осмотрите внимательно вал, особенно посадочное место сальника. Фирма LG единственная — у кого эта часть сделана из нержавейки. В том случае, если ремонт выполняется спустя продолжительное время после начала разрушения подшипников — это место может быть повреждено ржавчиной. При небольших изъянах, положение можно исправить с помощью мелкой шкурки. Если есть значительные повреждения, то необходима расточка, или посадка дополнительного кольца. В этом случае подбирается сальник с другим типоразмером.

Порядок разбора стиральной машины

Ремонт стиральных машин-автомат разных марок и моделей может отличаться. Это обусловлено особенностями конструкции и расположением деталей. Замена подшипников в стиральных машинах с вертикальной загрузкой фирм Zanussi и Electrolux не вызовет трудностей и с этой задачей можно справиться самому. В таких моделях, чтобы добраться до бака, достаточно снять боковые панели, шкив и привод.

Несколько сложнее дела обстоят с горизонтальными агрегатами марок Indesit, Ariston, Samsung, Hotpoint, LG. Однако полезные советы и подробная инструкция помогут справиться с задачей.

Перед началом ремонта важно разобраться, где находятся подшипники. Они располагаются в задней стенке барабана

Чтобы получить доступ к деталям, необходимо выполнить разборку стиральной машины и извлечь бак.

Прежде всего отключите агрегат от водоснабжения и электроэнергии. Вытяните лоток для порошка и убедитесь, что барабан пуст.

Начинайте разборку со снятия верхней крышки. Для этого при помощи крестовой отвертки открутите два самореза, которые располагаются на задней стенке машины-автомат. Затем немного сдвиньте и поднимите крышку. Отставьте элемент корпуса в сторону.

Разборку стиральной машины начинайте со снятия верхней крышки. Затем поочередно уберите верхнюю и нижнюю панель, а также заднюю крышку

Следующий шаг – снятие верхней и нижней панелей. Во время работы будьте осторожны, чтобы не повредить проводку и сливной шланг.

Для удаления приборной панели открутите саморезы. Они могут располагаться в разных местах в зависимости от марки и модели стиральной машины. Часть из них находится в отверстии, куда вставляется лоток для порошка.

Далее снимите все фишки с проводами с гнезд. Пометьте маркером взаимосвязанные элементы. Это позволит при сборке правильно установить провода в соответствующие гнезда.

Можно не отсоединять проводку, но во время дальнейшей разборки существует высокий риск ее повреждения. Кроме того, висящая на проводах панель, будет мешать и создавать дополнительные неудобства.

Теперь необходимо снять нижнюю панель. При помощи прямой отвертки подденьте фиксирующие ее защелки. Снимите панель и отставьте в сторону.

Далее приступайте к демонтажу манжеты. Это резинка, которая надета на бак и переднюю панель. Крепится она при помощи хомута. Именно его и следует извлечь в первую очередь. Осмотрите манжет, чтобы найти пружинку, соединяющую концы хомута. Подденьте ее плоской отверткой и снимите. Удалив хомут, поднимите передний край манжеты и заправьте ее в бак.

Теперь можно снять всю переднюю панель. Для этого открутите саморезы и отсоедините провод, идущий к замку люка. Уберите деталь в сторону.

Порядок отсоединения бака стиральной машины:

1. Открутите болты, которые фиксируют заливной клапан на задней стенке агрегата.
2. Выкрутите саморезы, отсоедините провода и патрубок. Снимите верхнюю панель.
3. Открутите сливной патрубок от бака. Для этого найдите хомут и снимите его. Помните, в патрубке могут быть остатки воды, поэтому на этом этапе может потребоваться половая тряпка.
4. Отсоедините все провода, ведущие к ТЭНу, двигателю, насосу.
5. Открутите противовесы и патрубок, ведущий на датчик уровня воды.
6. Раскрутите нижние болты, фиксирующие амортизаторы.
7. Аккуратно снимите бак с пружинок. Действуйте аккуратно, чтобы не повредить фиксирующие элементы.
8. Вытянув бак, отсоедините ремень, двигатель и амортизаторы.

Чтобы получить доступ к подшипникам, необходимо извлечь бак из корпуса. Для этого отвинтите все болты и вытащите фишки с проводами из гнезд

Подготовка к ремонту

Отметим, что для выполнения работ необходимо достаточное пространство. Придётся полностью разбирать машину, снимая при этом дополнительное оборудование. Затем надобно будет достать бак, разделить его и вытащить барабан. Эти моменты учитывайте перед началом ремонта.

Ремонтируемая стиральная машина

Работы будут проводиться на стиральной машине «Лджи» с системой Direct Drive с загрузкой белья на 7 кг. В данной модели присутствует паровой цикл, но это не влияет ни на что. Просто придётся демонтировать дополнительный элемент. Устройство других моделей — такое-же.

Подготавливаем инструменты:

1. Шлицевая, крестообразная, а так же Torx отвёртки.
2. Плоскогубцы.
3. Кусачки.
4. Молоток.
5. Выколотка.
6. Торцевые ключи с трещоткой.
7. Проникающая смазка по типу WD-40.

Особенности разборки бака и замены подшипников

Начинаем разбирать бак стиральной машины LG. Прежде всего, отсоединяем крепежные элементы (шурупы или защелки), скрепляющие две половинки конструкции между собой. Разделив бак на две части, мы обнажаем шкив барабана и его крепежный элемент, который нам необходимо открутить.

Открутив крепежный элемент удерживающий шкив барабана, мы аккуратно вытаскиваем шкив, а болт, вкручиваем на место. Эта небольшая хитрость, впоследствии поможет выбить барабан без последствий для вала. Далее упираем металлическую шпильку во вкрученный нами болт и начинаем бить по ней молоточком – наша задача понемногу выбить вал. Ни в коем случае нельзя долбить по шпильке со значительным усилием, это может в конечном итоге обернуться дорогостоящим ремонтом!

Выбив вал с втулкой, мы должны их внимательно осмотреть на предмет повреждений. Чтобы лучше понять насколько износился вал, необходимо нацепить на него подшипник и окрутить. Если между подшипником и валом имеется некоторый люфт – вал подлежит замене. Подробнее о разборке бака стиральной машины можно почитать в статье Как разобрать бак стиральной машины?

Приступаем к замене сальников и подшипников. Берем заднюю часть барабана и вытаскиваем из отверстия, находящегося в его середине сальник. Сделать это просто, нужно взять плоскую отвертку и просто выковырять его из отверстия. Со старыми подшипниками посложнее – их придется аккуратно выбить. Берем нашу шпильку, упираем ее то в один край подшипника, то в другой и равномерными ударами молотка выбиваем его из отверстия.

Убрав подшипники из барабана, чистим отверстие от стружки и масла. Новый подшипник нужно «сажать» только на очень чистое место. Аккуратно забиваем до конца новые подшипники в отверстие. Далее смазываем сальники и ставим их на место — замена осуществлена. Проделываем все вышеуказанные действия в обратном порядке, чтобы собрать автоматическую стиральную машину LG.

Что нельзя делать при замене подшипников?

Каждый этап работ по замене подшипников стиральной машины LG, включая сборку и разборку самой машины, может сопровождаться оплошностями, которые в свою очередь могут привести к проблемам с ремонтом. Специалисты выделили ряд типовых ошибок, которые совершают новички, впервые взявшиеся за ремонт стиральной машины. И так, что они делают:

1. Отрывают провода датчика блокировки люка при снятии передней стенки стиральной машины.
2. Рвут манжету люка стиральной машины, пытаясь ее вытащить, при этом предварительно забывая снять хомут.
3. Наносят повреждения шкиву, при неудачной попытке снятия его с оси.
4. Срывают «прикипевшие» болты, воздействуя на них слишком сильно и не пытаясь их предварительно смазать или нагреть.
5. Обрывают провода термодатчика, нагревательного элемента.
6. Отрывают заливной патрубок вместе со шлангом.
7. Выпрессовывая подшипники из барабана, наносят ему повреждения. Замена подшипников заканчивается заменой барабана.

Подводя итог, отметим поменять подшипники и сальники на автоматической стиральной машине LG, вполне можно и без помощи специалиста. Но при этом учтите, что, не имея опыта в таком деле, вы рискуете нарваться на еще более дорогостоящий ремонт. Как говорится один неверный шаг и…!
