В чем разница между дрелью и перфоратором

Отличия дрели от перфоратора

Главное отличие — система ударного механизма

Самым существенным отличием перфоратора от ударной дрели является принцип работы ударной системы. Так, у дрели для формирования удара служат два зубчатых механизма – храповика. Патрон инструмента жестко связан с первым из них, а его корпус – со вторым. Когда ударный механизм не нужен, между храповиками вставляется стопор, и контакта у них нет. При включении режима удара стопор вынимается, и зубчатая передача преобразует вращательное движение патрона в поступательно-возвратное.

Этот процесс просто прекрасно показан в следующем видео ролике, несмотря на то, что диктор в видео постоянно называет ударную дрель перфоратором, на самом деле в ролике показана работа обычной ударной дрели. Просто откуда переводчикам и диктору знать чем отличается дрель с функцией удара от перфоратора, они ведь не читали нашу статью :).

Видео: Принцип работы ударной дрели

У перфоратора всё по-другому. Ударное устройство может быть либо электромеханическим, либо электропневматическим. Чаще всего используется первый тип. В этом случае имеется две катушки, которые при электромагнитном взаимодействии вызывают движение сердечника вперед-назад. Далее энергия передается непосредственно на рабочую часть перфоратора.

Пневматический механизм может быть двух видов. Оснащенный кривошипно-шатунной передачей или системой с так называемым «пьяным» подшипником качения. В последнем случае вращающийся ротор приводит в движение поршень, который передает ударную энергию рабочей части.

Видео: Ударный механизм типа «пьяный» подшипник

Ну, а механизм кривошипно-шатунного типа свою энергию вращения передает с помощью поршня, который сжатым воздухом дает толчок рабочей части перфоратора.

Видео: Ударный кривошипно-шатунный механизм

Ну, а механизм кривошипно-шатунного типа свою энергию вращения передает с помощью поршня, который сжатым воздухом дает толчок рабочей части перфоратора.

Функциональность – это важно

В этом плане перфоратор существенно опережает дрель – ведь у него имеется целых три режима работы. Это вращение, удар с вращением и просто удар. Соответственно, с помощью электрического перфоратора можно не только просверлить стену, но и пробить ее. Выдолбить большую дыру, проштробить канавку для кабеля, отколоть кусок стены – всё это под силу такому мощному инструменту, как перфоратор. А вот дрель с ударным механизмом имеет всего два режима – стандартное сверление и сверление с использованием удара. Причем сила этого удара не такая мощная как у перфоратора.

Чем отличаются основные характеристики

Для электрических дрелей главной характеристикой является крутящий, или вращающий, момент. Единица для его измерения — Ньютон-метр. Перфораторы же классифицируются по другому признаку. Для них главное – это мощность, которая зависит от энергии удара. Измеряется эта величина в джоулях. А крутящий момент перфоратора совсем не должен быть большим, зачастую он намного меньше, чем у ударной дрели с аналогичным по мощности двигателем.

Лидер по производительности

И тут перфоратор вновь вырывается вперед. Ведь энергия удара у него, без сомнения, больше, чем у ударной дрели. Поэтому и работать с перфоратором намного комфортнее – на него не обязательно так сильно нажимать, как на ударную дрель. Работая с последней, без существенного нажима пробить отверстие будет крайне сложно.

Основное применение

Для дрели основная область применения – это работы по сверлению металла, плитке и деревянным поверхностям. Ну, а перфоратор предназначен для преодоления бетонных и кирпичных стен. Поэтому и по затраченным часам или минутам, и по качеству сложно сравнить результат работы, выполненной одним и другим инструментом. Ведь для дрели функция удара – лишь дополнительная. Впрочем, как и функции сверления у перфоратора. Не стоит пренебрегать инструкцией, используя инструмент «на всю катушку» там, где допускается лишь кратковременный режим. Грустно это закончится – сломается хорошая вещь.

Основные отличия

Чем отличается дрель от перфоратора? Существует несколько основных различий, которые можно классифицировать по двум критериям:

1. По решаемым задачам и назначению перфоратора и дрели;
2. По ударному механизму и скорости вращения сверла.

В первом случае необходимо детально разобрать исполняемые функции инструментов, для чего они предназначены, и в каких условиях допустимо их применение.

Дрель, укомплектованная электрическим двигателем, исполняет функции по сверлению любого типа материалов, например, металла, дерева или бетона. Скорость вращения насадки или патрона весьма велика, поэтому и ее производительность в данном качестве будет значительно выше, чем у перфоратора. Существуют также дополнительные устройства в конструкции дрели, которые имитируют работу отбойника за счет ударов шлицевой части диска об ответную шестерню. В обычном положении при выключенном стопорном переключателе данный диск статичен, но когда рычаг переводится в другое положение, зажим освобождает шестерни, и они свободно взаимодействуют во время вращения двигателя. Такое изделие называют ударной дрелью, оно имеет производительность немного выше, чем у обычного сверла, но меньше чем у перфоратора. По сути, ударная дрель – это переходный инструмент от простого инструмента к полноценному отбойнику.

Устройство отбойника

Перфоратор, в отличие от электродрели, имеет более сложное устройство, его конструкция состоит из двигателя, вращающего шлицевую передачу, шестеренок и пневматического узла, который отвечает за ударную часть работы. Именно последний агрегат является основным компонентом, обеспечивающим правильное долбление. В зависимости от веса и мощности электродвигателя перфоратора, поршни пневматического механизма могут иметь разный диаметр: чем он больше, тем выше производительность системы, так как сжатие воздуха будет проходить в больших объемах. Сферы применения перфоратора намного шире, чем у дрели: в первую очередь, это выполнение демонтажа кирпичных или бетонных конструкций. Для выполнения этой функции имеется специальный блокиратор, который при включении обеспечивает фиксацию штока и не допускает его вращения. В данном режиме инструмент способен только долбить, при этом сила его удара намного выше, чем у дрели.

Также перфоратор предназначен для сверления отверстий в капитальных строениях на бетонной основе, благодаря одновременному вращению насадки и ударам по оси происходит крошение раствора и удаление его из полости веерным сверлом. В результате получается ниша нужного диаметра с ровными краями, в которую можно установить анкерный болт или любой другой крепеж. Для более крупных отверстий, например, под розетку или трубу, имеется специальная коронка, которая оборудована резцами, работающими по аналогии с победитовым сверлом

Все перечисленные функции исполнимы только перфоратором, ни ударная, ни простая дрель с такой задачей не справится, поэтому при выборе инструмента для той или иной работы важно соблюдать рекомендации производителя и учитывать мощность двигателя

Коронка для перфоратора

Чем отличается ударная дрель от перфоратора, ведь их конструкция и решаемые задачи в целом схожи? Основные различия подобных приспособлений заключаются в мощности ударного механизма и его конструкции. Раньше большинство полноценных перфораторов комплектовались механическим ударником, который включал в себя диски с зубьями большой высоты. При вращении шлицы соскакивали с места, и под воздействием пружины возникал удар. Позже данная конструкция перешла на ударные дрели, но высота зубьев значительно уменьшилась, следовательно, и мощность пропала. Современные производители перфораторов предпочитают пневматическую систему, которую невозможно интегрировать в дрель малого размера и веса, от удара все хрупкие детали инструмента будут быстро изнашиваться и придут в негодность. Поэтому говорить о том, что перфоратор и дрель – это одно и тоже нельзя, так как и функции, и задачи у них разные.

Общее между инструментами и отличия

И большинство дрелей, и перфоратор способны выполнять ударную обработку материала и выполнять сверление. При этом, как правило, имеется возможность производить переключение между тремя режимами: сверлением, ударным действием и бурением. Последний вариант предусматривает одновременное использование двух видов обработки. В связи со сказанным возникает вопрос о том, допустимо ли применять один из них вместо другого.

Ударное действие дрели производится за счёт взаимодействия двух храповых шестерёнок. Одна из них неподвижно закреплена на инструменте, другая вращается относительно неё. В результате этого дрель циклически производит ударные движения. При этом существенная часть энергии приходится на преодоление силы трения.

Как выглядит дрельИсточник master-plus.com.ua

Амплитуда рассматриваемого движения очень незначительна. Движения происходят с относительно низкой скоростью. Масса части инструмента, вовлечённой в движение, незначительная. Поэтому, хотя результат у этого воздействия имеется, но он значительно менее эффективен по сравнению со специализированным инструментом и приводит к повышенному износу.

В перфораторе предусмотрена возможность производить сверление без использования ударного воздействия. Можно предположить, что перфоратор можно использовать вместо дрели при сверлении. На самом деле это будет неэффективно. Связано это со следующими особенностями:

• Используемые свёрла имеют шестигранное или круглое основание. В перфораторы их закрепить нельзя. Для того, чтобы решить эту проблему, устанавливается переходник, который предназначен для того, чтобы держать различные свёрла.
• Использование переходника приводит к образованию люфта при вращении сверла, что снижает скорость и качество работы. Биение сверла способно повредить не только материал, но и сам инструмент.
• Скорость вращения составляет не более тысячи оборотов в минуту. Это намного ниже, чем у дрели. В результате качество полученного отверстия будет ниже, чем у дрели.

Хотя в принципе возможно использовать инструменты один вместо другого, но качество работы будет намного ниже. Такое использование возможно только в качестве исключения и при необходимости. Разница между дрелью и перфоратором определяет отличия в их использовании.

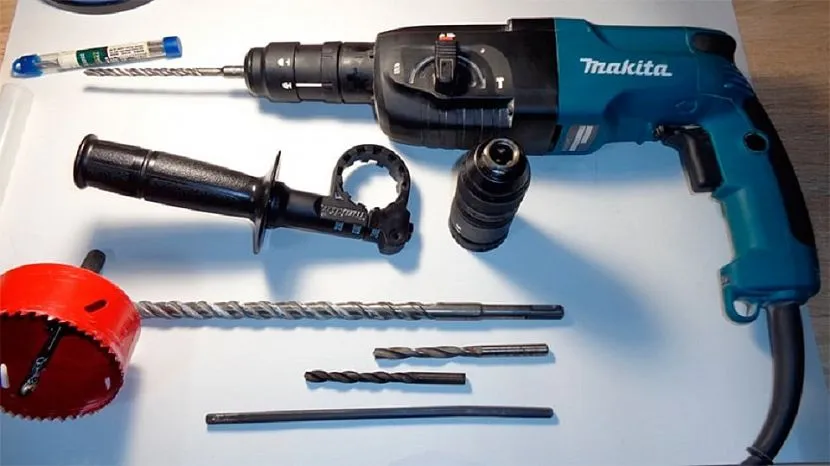

Комплектация перфоратораИсточник atm68.ru

1) Ударная дрель

Возникает немой вопрос: «Почему речь идет об ударной, а не обычной дрели?». Ответ прост. На современном рынке обычные модели уже давно считаются антикварными и практически никем не выпускаются. Ударные модели, наоборот, поставлены в масштабное производство. Технология их производства усовершенствовала возможности обычной модели. Так что, при том, что дрель – это для любого домашнего мастера «инструмент на каждый день», сейчас при покупке обычной дрели вы потратитесь в цене и будете существенно ограничены в возможностях. Рассмотрим функции ударной дрели:

— проделывание отверстий в различных материалах (металл, пластмасса, дерево и другие) по принципу обычной дрели

— сверление отверстий в твердых поверхностях (кирпичная или бетонная кладка). При сверлении с применением функции удара отверстие проделывается значительно быстрее, расходуя меньше усилий

— работа с винтами, шурупами и саморезами. Процесс требует определенного навыка, но используя ударную дрель, опыт приходит быстрее и легче.

Область применения дрели

Основная функция данного инструмента – создание сквозных отверстий в разных типах материалов посредством сверления. Электродрель, снабженная ударным механизмом, имеет то отличие, что при применении специальной насадки способна пробивать материалы, из которых делают стены многоэтажных домов (кирпич, бетон). Еще одна сфера применения аппарата – замешивание клейстеров, водоэмульсионных красок и ряда других строительных растворов. Применение электротехники позволит получить однородную консистенцию за максимально короткое время.

Мнение эксперта
Роман Васильев
Строитель, мастер по ремонту

Важно! Есть и такой вариант инструмента, как шуруповерт. Его отличает заточка под закручивание и отвинчивание разного рода крепежных изделий: винтов, гвоздей-саморезов, дюбелей и других

Он исполняет и традиционные функции дрелей, связанные со сверлением.

Назначение сверл

В комплекте с инструментом поставляется набор сверл, предназначенных для работы с различными типами материала. К наиболее распространенным относятся:

• Высокопрочные сверла для проделывания отверстий в металлических изделиях;
• Сверла для дерева;
• Копьевидные сверла для кафельной плитки и стекла – материалов, при работе с которыми посредством обычного сверла высок риск получения сколов;
• Варианты из сверхтвердого сплава, известного как победит, применяются при работе в ударном режиме;
• Коронкообразные насадки для просверливания крупных отверстий;
• Круглая насадка, позволяющая отшлифовать поверхность;
• Проволочная щеточка, надеваемая на инструмент для зачистки металла;
• Насадка для изготовления растворов и смесей.

Существуют ли отличия дрели от перфоратора?

Первое, в чем выражается данное отличие – это существующий механизм ударного устройства. Перфоратор имеет сложнейшее электропневматическое или электромеханическое устройство. Чаще всего электропневматическое, так как оно гарантирует более высокую степень надежности при эксплуатации инструмента. У перфоратора двигатель приводится в движение под действием кривошипно-шатунного устройства или сферического подшипника. Поршень устройства сквозь ударник отдает энергию на сверло, коронку, зубило, бур. Так и получается отверстие в поверхности.

Перфоратор

Ударный механизм дрели можно описать проще. Механизм работы основывается здесь на двух храповиках. Один храповик совмещается с корпусом, а другой с патроном. Патрон приходит в движение при включении дрели. Между храповиками находится специальный стопор. Поэтому при выключенном режиме механизм не работает.

При включенном режиме дрели храповики отодвигаются и вступают во взаимодействие с поверхностью, на которой требуется сделать отверстие заданного диаметра. Ударные свойства дрели и перфоратора отличаются в связи с разным предназначением инструментов. Перфоратор идет в ход для выдалбливания, а дрель для высверливания отверстий в твердых поверхностях.

Дрель. 1- Патрон. 2- Редуктор. 3-Электродвигатель. 4- Кнопка пуска. 5- Кнопка переключения режимов. 6- Корпус. 7- Индукционные кольца или дроссели. 8-Конденсатор. 9 — Сетевой кабель.

Второе, чем отличается дрель от перфоратора – это функциональное предназначение инструментов. Перфоратор предназначен для выполнения трех основных рабочих операций: для простого удара в режиме отбойного молотка, для обычного включения системы вращения без включения ударного механизма и для вращения, выполняемого параллельно с ударами.

Перфоратор предназначен не только для сверления, но и для штробления поверхности стен, потолков, полов. Также с его помощью производится долбление ниш в каменных поверхностях. Еще им можно отколоть излишки материалов со стен, полов, потолков.
Дрель будет применяться только для того, чтобы высверлить углубление заданного размера в бетонной или кирпичной поверхности стены, другой поверхности. Есть два режима работы дрели: режим безударного сверления и режим ударного сверления.

Современный перфоратор

Третье отличие между дрелью и перфоратором – это показатель производительности инструмента.

Использовать перфоратор при сверлении твердых каменных поверхностей будет целесообразнее, чем дрель. Показатель производительности перфоратора многократно превышает показатель производительности ударной дрели. Ударная энергия дрели невелика. Обычно для ее увеличения необходимо определенная сила нажатия на инструмент. Работая перфоратором, эту силу прилагать не нужно. Естественно, что перфоратор мощнее.

Четвертое: перфоратор и дрель отличаются всевозможными приспособлениями и их крепежом. Приспособления для перфоратора – это буры, зубила, коронки и штроберы. Приспособления для дрели – это сверла, покрытые специальным наплавлением из победита. Приспособления перфоратора имеют свободу в отношении патрона, что позволяет регулировать нагрузку на него при нанесении ударов. Диаметр всех этих приспособлений для перфоратора и дрели различный.

Пятое отличие перфоратора и дрели – срок службы инструмента. Перфоратор служит намного больше дрели. Дрель при частом использовании для проведения ударных работ быстро выходит из строя.

Шестое выделяемое отличие между перфоратором и дрелью – это сам рабочий процесс. Работая перфоратором нужно слегка нажимать на него. На дрель нужно нажать в два-три раза сильнее. Создать необходимую ударную энергию, конечно же, легче, используя перфоратор. Перфоратор всегда меньше вибрирует в руках работающего с ним строителя, чем дрель. Им работать легче при обустройстве с нуля любого объекта. Поэтому перфоратором пользуются при черновых ремонтных работах. Осуществляя чистовые отделочные работы, можно обойтись и дрелью.

Дрель с ударом

Модификации перфораторов

Перфораторы можно условно разделить на две большие группы по типу расположения двигателя:

• горизонтальные;
• вертикальные.

Горизонтальный перфоратор

Модели с горизонтальным расположением двигателя обладают меньшим весом и уступают «вертикальным» по всем основных характеристикам: мощности, силе удара. Горизонтальные модификации практически всегда содержат функцию реверса, причем клавиша редко расположена в привычном месте на кнопке. Встречаются модели, где реверс выведен отдельной клавишей или ползунком на щеточный узел коллектора, в вентиляционных отверстиях которого может наблюдаться появление искр. Вертикальное расположение двигателя увеличивает производительность инструмента, что дает возможность бурить глубокие отверстия большого диаметра.

Вертикальный перфоратор

Существует еще одна модификация перфораторов – это промышленные модели с патроном SDS- MAX. Несмотря на название «перфоратор», фактически это облегченная и компактная версия отбойного молотка. Такие инструменты можно использовать для обычных работ, через переходник SDS+/SDS-MAX устанавливаются обычные буры, но они слишком тяжелые и мощные.

Чем перфоратор отличается от дрели

Многие покупатели, заходя в строительный магазин, не знают что выбрать: дрель или перфоратор. Эти два инструмента отличаются друг от друга, поэтому применяются в различных областях.

Перфоратор необходим для сверления отверстия в кирпичной или бетонной стене. Также для этой цели можно использовать ударную дрель, работа которой устроена таким образом, что одновременно происходит вращение сверла, коронки или бура и удар в осевом направлении.

Но стоит отметить, что на этом сходство инструментов заканчивается. Первое и главное отличие перфоратора от ударной дрели состоит в том, что перфоратор нужен для долбления, а ударная дрель – для сверления.

Отличие перфоратора от дрели состоит в том, что у перфоратора ударный механизм, который представляет собой сложный узел, работа которого возможна в электромеханическом и электропневматическом исполнении. Зачастую выпускается электропневматический вид перфоратора, так как пневматика позволяет улучшать параметры эксплуатации инструмента.

Дрель содержит ударный механизм более простой в строении. Здесь есть два храповика. Первый храповик соединяется с корпусом, а другой подсоединяется к вращающемуся патрону. Если отключить функцию ударного механизма, то храповики перестают контактировать друг с другом.

Если переключить дрель из режима сверления в режиме удара, то стопор убирается. При работе патрон и сверло двигаются в осевом и поступательном направлениях одновременно.

Сегодня перфораторы, обладающие полным набором функций, могут работать в трёх режимах: в режиме сверления без удара, в режиме отбойного молотка, в режиме сверления с ударом.

Ударные дрели могут работать только в двух режимах: первый – сверления без удара, второй – сверление с ударом. Причём перфоратором можно сделать ниши и штробы в стене, убрать лишний материал с поверхности.

Что касается производительности, ударная дрель сильно уступает перфоратору. Последний обладает достаточно большой энергией удара. Энергия удара дрели совсем мала и зависит от силы прижимания инструмента к обрабатываемому материалу. Сила удара у дрели будет мала, даже если её сильно прижать, так как у неё малая амплитуда движения сверла в осевом направлении.

Для перфоратора и дрели используются различные инструменты и методы их крепления. Свёрла и буры крепятся в патронах у обоих представителей, но конструкция сильно разнится. У перфоратора есть система зажима для быстрой смены инструмента. Сюда можно отнести SDS-plus, SDS-max и SDS-top. Закрепление инструмента происходит посредством канафок особенной формы.

Благодаря определённой мере свободы относительно патрона в осевом направлении на перфоратор не приходится большая нагрузка, как у дрели. Чтобы перфоратором можно было сделать отверстие обычным сверлом, применяется специальный переходник или кулачковый патрон.

Сегодня производители перфораторов оснащают комплект специальными переходниками и патронами для обычного сверла.

Отличие перфоратора от дрелиЕсли использовать переходник, то образуется конструкция, которая недостаточно жёстко крепит сверло, а соответственно биение при вращении будет проходить не должным образом.

Отличие перфоратора от дрели состоит также и в том, что с перфоратором работа ведётся гораздо легче. Сила прижима у перфоратора составляет 5 кг, у дрели – 10-15 кг.

Так как у перфоратора сила прижима меньше, на руки приходится меньшая вибрация. Благодаря смягчающей воздушной подушке в пневматике между собой не соударяются боёк и поршень, а значит, руки будут меньше уставать.

Если использовать дрель с функцией удара достаточно часто, то срок её службы сократится в разы, поэтому для долбления всё-таки лучше приобрести перфоратор. Его пневматический механизм значительно сокращает вибрацию, благодаря чему все механизмы будут работать в щадящем режиме.

У перфоратора есть специальная предохранительная муфта, которая защищает инструмент от поломки в некоторых случаях, например, если сверло попало на арматуру.

У дрели храповики будут работать без щадящего режима, поэтому происходит быстрый износ этих частей. Стоимость инструментов разнится при одинаковой мощности. Цена перфоратора больше цены дрели в два раза.

Тип крепления оснастки перфоратора

В отличие от ударной дрели, оснастка перфоратора крепится в сверлильный патрон другим способом. Для этого в креплении предусмотрена специальная защелка, надежно фиксирующая бур в патроне. Чтобы установить «расходник», нужно приставить хвостовик бура к патрону и слегка надавить, когда оснастка встает на место можно услышать характерный щелчок. Для извлечения бура необходимо надавить на подвижную часть патрона и вынуть оснастку, но встречаются и такие патроны, где нужно не давить, а поворачивать его в сторону.

Тип таких креплений именуется SDS, и делится на две категории: SDS-MAX, это крепление наиболее часто встречается на инструментах промышленного класса, и более распространенный SDS+ , которым оснащаются практически все легкие и средние перфораторы. Также в комплектацию легких моделей в качестве дополнения входит сверлильный патрон такой же системы, что и у ударной дрели. Устанавливают его в патрон перфоратора через специальный переходник.

Выбирая переходник для патрона, нужно обратить внимание на его маркировку и тип патрона. Посадка и шаг резьбы у патронов отличается (20UNF, 24UNF, B16 или другие), они не взаимозаменяемы, потому адапетр 24UNF не подойдет для патрона B16 или 20UNF. Для патронов SDS+ и SDS-MAX используют разные буры, с соответствующим хвостовиком

Их легко отличить визуально, посадка SDS-MAX намного шире, чем у SDS+, но в продаже есть различные переходники для оснастки

Для патронов SDS+ и SDS-MAX используют разные буры, с соответствующим хвостовиком. Их легко отличить визуально, посадка SDS-MAX намного шире, чем у SDS+, но в продаже есть различные переходники для оснастки.

Для чего нужна дрель, и чем она отличается от перфоратора и шуруповерта?

Дрель часто используют при проведении различных строительных и производственных работ — она позволяет просверлить отверстие в любом материале, в том числе в бетоне, металле, камне и дереве и прочих.

К примеру, с помощью этого инструмента можно выполнить и следующие действия:

• создать проем для установки замка;
• сделать электропроводку в помещении;
• вкрутить или выкрутить саморезы из древесины;
• сделать крепежные узлы для металлических каркасов;
• подготовить отверстия в плитке для установки сантехники.

Дрель – едва ли не самый многофункциональный инструмент, а спектр ее работы зависит от выбора насадки

Для работы с изделиями из металла или пластика можно использовать стандартную дрель, в случае с бетонными перекрытиями может потребоваться ударный механизм, который в некоторых случаях даже заменяет перфоратор (если диаметр отверстий небольшой).

Перфоратор же – это инструмент для профессионального использования, он функционирует на высокой мощности, за счет чего быстро дробит стену. Этот инструмент уже используется при необходимости сверлить глубокие проемы, демонтировать большие конструкции.

Перфоратор гораздо больше и мощнее дрели

Существует еще один известный инструмент, который имеет сходство с дрелью – это шуруповерт. Особенность такого инструмента в том, что функционирует он на минимальных оборотах. Кроме того, редуктор шуруповерта предполагает установку ограничивающей детали, благодаря чему в процессе закручивания саморезов не повреждаются хрупкие части мебели. При необходимости можно отключить этот ограничитель, тогда шуруповерт можно использовать как дрель.

Некоторые модели так и называются – дрель-шуруповерт

Основное назначение инструментов

Для нахождения разницы между двумя инструментами следует разобраться в их деталях и определить основную область применения.

Ударная дрель

Предназначением дрели считается сверление отверстий необходимого диаметра в материалах с различными характеристиками.

Если в корпусе дрели присутствует ударный механизм, то с её помощью также разрешается штробить бетонные стены.

Но возможность использования не заканчивается на двух основных функциях.

Благодаря широкому разнообразию дополнительных насадок дрель можно превратить в универсальный инструмент, без которого не обойтись в бытовых условиях. Большая часть оснастки не входит в стандартные комплекты, но её можно приобрести отдельно, сэкономив на покупке дополнительных инструментов. Простые модели дрелей работают от силы нажима мастера, поэтому для достижения эффективного результата к ним надо применять силу в 10-15 кг.

Перфоратор

Главное предназначение перфоратора – это долбление. Чаще всего его используют для разбивания бетонных конструкций и иных жёстких поверхностей. Перфораторы также широко применяются как в профессиональном строительстве, так и для бытовых нужд во время ремонта.

В качестве оснастки для шуруповёрта применяются следующие насадки:

1. бур для долбления;
2. зубило для демонтажа;
3. пика для создания штроб;
4. корончатое сверло для проделывания дыр насквозь.

Насадки обладают хвостовиками одного из двух видов (SDS Max и SDS Plus). Во второй расположены 4 жёлоба для фиксации. Два из них открыты и размещены на торце, а два спрятаны. Для крепления в патроне применяются особые шарики. Во второй системе крепления есть 5 выемок. Три из них открыты, что позволяет получить надёжное сцепление (распространено для использования в профессиональных приборах).

Схема кнопки дрели

На резисторные полоски нанесена специальная смазка для защиты полосок, снижения трения и предотвращения искрения скользящих контактов. Узел подвергается воздействию пыли, поэтому внутренний механизм может банально заклинить.

Регулятор оборотов и реверс Присутствие напряжения на входных клеммах кнопки включения и отсутствие на выходных указывает на неисправности контактов или компонентов схемы регулятора оборотов.

Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете

Важно помнить, что регулятор оборотов и устройство управления реверсом — разные детали

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора. Затем произвести сборку и проверку. Однако такие кнопки тоже представляют собой сложные конструкции и как правило, если выходят из строя по каким то причинам, уже не восстанавливаются в рабочее состояние.

Читайте дополнительно: Измерение петли фаза ноль

Замена кнопки в электродрели

Некоторые модели оборудованы переключателем оси вращения, который меняет расположение щеток, от его патрон дрели может осуществлять обороты, как вправо, так и влево. Замена патрона дрели.

Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Обнаружить в таких случаях неисправность кнопки дрели довольно просто. Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь. После чего он легко снимется.

Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь

Имеет цилиндрическую форму и пазы для укладки статорных обмоток. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Чаще встречается шестеренчатый редуктор с одной передачей. Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Одновременно на управляющий электрод симистора подается напряжение синусоидальной формы средняя диаграмма. Устройство электрической дрели Omax ч2

Небольшое заключение

Перфоратор всегда будут использовать при проведении строительных и ремонтных работ для штробления под проводку розеточной группы и группы освещения, для штробления поверхностей стен под коробки, под розетки, под выключатели. В обычных бытовых нуждах, например, при подвешивании полочек и шкафчиков можно обойтись и дрелью. В любом случае опытные строители-ремонтники всегда будут знать, какой инструмент, в какой ситуации использовать. Перфоратор идеален при необходимости бурить, долбить каменные, бетонные поверхности. Для мелкого бытового ремонта всегда подойдет простая дрель.
