Как самому подключить кондиционер к электросети

Варианты подключения сплит-системы

Подсоединение розетки, предназначенной для сплит-системы, в общую сеть может происходить несколькими способами.

  1. Первый способ подключения осуществляется через распределитель помещения, в котором будет располагаться кондиционер. В этом случае использовать гнездо и вилку прибора не понадобится. Метод подключения осуществим, если общая проводка определенной квартиры сможет выдержать мощность всех приборов, которые будут подключаться к ней единовременно. Убедитесь, что все контакты надежно соединены, не отходят и хорошо защищены. Для подключения кабеля можно использовать клеммники. Напрямую кондиционер к электросети подключают очень редко. Обычно используют вилку со шнуром.
  2. Скрытый способ подсоединения применяется при монтаже сплит-системы в момент капитального ремонта. В таких случаях при помощи перфоратора в стене со стороны, менее заметной относительно устройства, бьют штробы, в которые прячут проводку. Этот кабель подключают к розетке кондиционера. Метод является оптимальным исходя из его эстетики и безопасности. Для подключения к сети используют скрытую установку.
  3. Открытый способ применяется в тот момент, когда кондиционер ставят по завершении ремонтных работ. Одним краем проводку подсоединяют к распределителю, другим — к розетке. Кабель ведут вдоль стены. Чтобы он не слишком портил вид, можно воспользоваться декоративным кабелем-каналом. Гнезда обычно используют накладного типа.
  4. Многие задумываются над тем, нужна ли розетка для кондиционера, если в помещении их и так достаточно. Если вы хотите подключиться к розетке, питающей маломощную технику и расположенной далеко от кондиционера, проблему можно решить при помощи шлейфа. Потребуется поставить гнездо там, где будет удобно подключать кондиционер, и протянуть от нее шлейф к основной точке электропитания. Подобный вариант осуществим при условии, что основной узел питается от сети, выдерживающей высокую номинальную нагрузку, иначе повышается риск перегрузки и сгорания проводки.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

  1. Прямое подключение к розетке.
  2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний)

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

  • климатическим системам оконного типа;
  • любым при мощной электрической сети в жилом помещении;
  • временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

  • схему работы кондиционера;
  • общую схему подключения;
  • электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Не стоит рисковать! Если схемы для вас непонятны, не полагайтесь на волю случая. Обратитесь за помощью к профессионалу, который безопасно и в короткие сроки проведет качественную установку.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

  • старая проводка с использованием алюминиевой проволоки;
  • некачественное сечение проводов, которые могут не выдержать нагрузки;
  • отсутствие заземления и защиты от перепада напряжения;
  • критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

  • для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
  • медная проводка;
  • соответствие диаметра провода требованиям;
  • наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

  • устройство издает шум, гудит, нарушая спокойствие соседей;
  • конденсат может испортить фасад здания или попасть на балкон снизу;
  • габаритный блок перекрывает обзор или вид и окна;
  • существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

  • монтажные работы проводятся на лицевой части многоэтажки;
  • пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
  • сплит-система расположена над пешеходными дорожками;
  • на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст

330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

  • от конструкции до потолка — не меньше 15 см;
  • от модуля до правой или левой стены — не меньше 30 см;
  • от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
  • от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Общая информация

Перед тем, как мы перейдем к основному вопросу — как подключить кондиционер к электросети — давайте разберемся с основами. Без них невозможность грамотно спроектировать электроподключение.

Прежде всего, вы должны понимать, что большинство кондиционеров на рынке — достаточно мощные устройства. Мы рекомендуем подключать кондиционер непосредственно к счетчику, а не к линии в квартире. Так вы обезопасите всю остальную проводку, избежав перегрузки по току.

Однако, у любого правила есть исключения. Вы вполне можете подключить сплит-систему к квартирной электросети, если соблюдаются следующие условия:

  • На линии подключения сплит-системы поставлен автомат 20 ампер;

  • Кондиционер маломощный (до 1.5 кВт);

  • На линии подключения нет других мощных приборов, которые потребляют много электроэнергии;

  • Проводка в квартире состоит из кабелей с сечением не менее 2.5, а лучше 4 мм2.

Если эти условия соблюдены, можно попробовать подключить аппарат к общей квартирной электросети. В случае, если одно или несколько условий не удается соблюсти, можно подключить сплит-систему временно, но при этом как можно скорее обустроить подходящую электросеть для питания системы кондиционирования в квартире.

Основная линия

Выше мы уже писали, при каких условиях можно подключить сплит-систему непосредственно к вашей домашней электросети. Тем не менее, мы рекомендуем выделить отдельную основную линию, которая будет подключаться к счетчику. Так вы обезопасите квартирную электросеть от перегрузок.

Основная линия соединяет внутренний блок к электрощиток в квартире. Кабель для прокладки основной линии подбирается исходя из мощности кондиционера. Подробнее об этом мы еще расскажем далее в этой статье. Рабочий ток автоматики так же высчитывается исходя из характеристик аппарата. Для этого воспользуйтесь формулой:

Мощность кондиционера Вт/напряжение питающей сети + 30% (запас)

Основная линия размещается в предварительно подготовленной штробе. После монтажа штроба оштукатуривается и сверху осуществляется чистовая отделка.

Также провода можно смонтировать прямо на стене, без штробления. Но в таком случае коммуникации нужно закрыть декоративных пластиковым коробом. Это не самый популярный вариант, поскольку подобные решения плохо вписываются в дорогой дизайнерский ремонт. Но, если отделка уже завершена, другого способа прокладки проводов просто не существует.

Автоматику и УЗО традиционно размещают в электрощите. Он должен быть заземлен!

Вспомогательная линия

Если вы устанавливаете кондиционер самостоятельно, то столкнетесь с необходимостью прокладки вспомогательной электролинии. Они соединяет между собой внутренний и наружный блок. При этом внутренний блок является ведущим, через него осуществляется управлений сплит-системой.

Вспомогательная линия так же располагается в штробе, но уже вместе с медными трубками. По ним будет циркулировать фреон. Такую связку из проводов и трубок называют «трассой» или «магистралью». После монтажа трасса оштукатуривается и сверху осуществляется чистовая отделка.

Если кондиционер устанавливается после проведения чистового ремонта, придется прятать коммуникации в декоративном коробе. Словом, все так же, как и в случае с основной линией.

Для вспомогательной линии подбирается провод с сечением не менее 2.5 мм2. При этом кабель должен быть многожильным

Но при подборе так же следует уделить внимание мощности кондиционера. Мы рекомендуем брать провода с небольшим запасом по сечению

Установка кондиционера без вакуумного насоса

Если длина трассы менее 5 метров, то кондиционер может быть установлен без вакуумного насоса. Для этого потребуется:

  1. Открутить все заглушки на портах.
  2. Далее берется шестигранный ключ, который подбирается по размерам нижнего порта.
  3. Далее ключ вставляется в порт и прокручивается на 90 градусов. В это время выходит фреон, который, вместе с воздухом и фреоном, создает избыточное давление.
  4. На порту имеется золотник, который на некоторое время сжимается. В это время выхолит смесь газов, которая выносит воздух и аргон.
  5. Далее повторяем предыдущие действия. Если трасса в 4 метра, то на этом будет достаточно, если 3 – то следует повторить еще раз.
  6. На выход с золотником накручивается заглушка.
  7. С помощью шестигранника открывается нижний и верхний порт, куда впускается фреон.
  8. Система готова к работе.

Схема бытовой сплит системы

Сплит система традиционно применяется в быту для кондиционирования воздуха. Правда, кроме этого варианта бытовых кондиционеров, используются также другие конструкции. Однако, как показывает практика, эксплуатирование другого типа климатического оборудования встречается ощутимо реже.

Конструкционные особенности кондиционера

Что же представляет собой, с конструкционной точки зрения, бытовая сплит система?

Собственно, это – оборудование для кондиционирования воздуха, состоящее из двух отдельных модулей (блоков):

  1. Блок под внутренний монтаж.
  2. Блок под внешний монтаж.

Под внутренним монтажом подразумевается установка одной части конструкции кондиционера (блок под внутренний монтаж) непосредственно внутри помещения, где требуется обработка окружающего воздуха.

Соответственно, под внешним монтажом подразумевается установка другой части конструкции кондиционера (блок под внешний монтаж), непосредственно за пределами помещения. Как правило, установка в этом случае производится на уличной стороне стены дома или помещений иного назначения.

Но сначала рекомендуем ознакомиться с тем, где можно поставить кондиционер в частном доме и квартире.

Классический пример сплит системы (установки кондиционирования воздуха бытового назначения), конструктивно состоящей из двух раздельных модулей – наружного и внутреннего

Связка внутреннего и наружного модулей

На следующем этапе пользователю необходимо связать оба модуля в единую рабочую систему.

Предусматривается связывание модулей по механической части трубопроводами для циркуляции хладагента, а также связывание по электрической части электрическим кабелем, соответственно. Этот процесс носит название прокладка трассы кондиционера.

Процедура подключения на модулях (показан внутренний модуль сплит системы) трубопроводов циркуляции хладагента, а также электрических проводников

По сути, бытовой кондиционер содержит несколько функциональных электродвигателей, каждый из которых требует электропитания:

  • мотор компрессора;
  • мотор вентилятора наружного модуля;
  • мотор вентилятора внутреннего модуля.

Кроме того, система кондиционирования может дополнительно комплектоваться электродвигателями, работа которых приводит в движение жалюзи, направляющие исходящий воздушный поток в нужную сторону.

Жалюзи под регуляцию исходящего воздушного потока обычно входят в состав конструкции внутреннего блока бытовой установки кондиционирования.

Демонстрация полноценно собранной сплит системы с установкой внутреннего и наружного блоков, объединённых в единую структуру посредством технологических соединений

В зависимости от уровня мощности наружного модуля установки кондиционирования, могут использоваться два и более вентилятора конденсаторного охлаждения (устанавливаются в наружном модуле).

Правда, для бытового климатического оборудование такие варианты – редкость. А вот под использование в офисах конструкции сплит системы на два вентилятора встречаются довольно часто.

Подбор комплектующих

Кабели

Первый вопрос, который вы должны задать себе перед монтажом линии — какой провод использовать? Обратите внимание на следующие параметры:

Тип сети

В современных новостройках заземление есть по умолчанию. Поэтому для прокладки основной и вспомогательной линии обычно используют трехжильный провод. И, к тому же, чаще всего приходится подключать трехфазный кондиционер;

Мощность кондиционера

В справочной литературе по электротехнике есть вся необходимая информация о подборе сечения кабелей в зависимости от мощности устройства. В среднем, для аппаратов мощностью до 3 кВт применяют провода 2 мм2, до 5 кВт — 2.5 мм2, от 7 кВт — 4 мм2. Это лишь общие указания, обязательно ориентируйтесь на справочную литературу при подборе сечения;

Условия эксплуатации

Кабель должен выдерживать те условия, для которых он был куплен. Мы рекомендуем использовать провода типа ВВГ. У них есть различные модификации, в том числе негорючая и плоская. Кабели ВВГ долговечны и стоят приемлемо.

Розетка

Розетка, в которую будет подключаться вилка кондиционера, должна соответствовать ряду требований:

  • Заземление ОБЯЗАТЕЛЬНО. Либо можно использовать реле;

  • Должна подключаться к электросети ТОЛЬКО медными проводами. Провода из алюминия не подходят. Если розетка подключена с помощью алюминиевых проводов, их нужно заменить на медные;

  • Подключение к щитку должно осуществляться через автомат.

Большинство современных розеток (т.н. «евророзетки») соответствуют необходимым требованиям. Главное — правильно их подключить. Вы должны понимать, что по закону кондиционер должен подключать специалист с допуском. Иначе гарантия не будет распространяться на розетку. Поэтому, если вы не уверены в своих силах, лучше доверьте монтаж специалисту.

Нужен ли автоматический выключатель или УЗО

Чтобы понять суть вопроса, нужно детально разобраться в предназначении этих защитных устройств:

  • Нормативный регламент по проектированию и строительству, а также ПУЭ и ГОСТ Р 50571.8 гласит: подключение УЗО зависит от опасности поражения электрическим током и вида включенного прибора в розетку. Отсюда следует, что не все розетки под кондиционер включаются через УЗО.
  • Эти УЗО ставят для предохранения людей от поражения электрическим током, когда плохая изоляция. Но все коробки модулей сплит систем сделаны из пластика, то есть от прямого касания человека к корпусу, он не сможет пострадать.
  • Особенность устройств защитного отключения заключается в том, что они не могут защитить человека от короткого замыкания: просто УЗО не успеет отключиться. Ведь из законов физики известно, что скорость тока в проводнике равна 300 тыс. км/сек, а время срабатывания любого защитного устройства, и УЗО в том числе, составляет 0,02-0,03 сек.
  • Автоматический выключатель же является защитным прибором для проводов, которые подбираются по мощности оборудования. И в случае повышенной нагрузки на сеть или короткого замыкания, автомат срабатывает и спасает тот или иной прибор от перегрева и выхода из строя.

Из всего изложенного можно сделать вывод, что установка УЗО для климатической техники не так уж и важна, а вот автоматические выключатели для защиты нужно ставить обязательно.

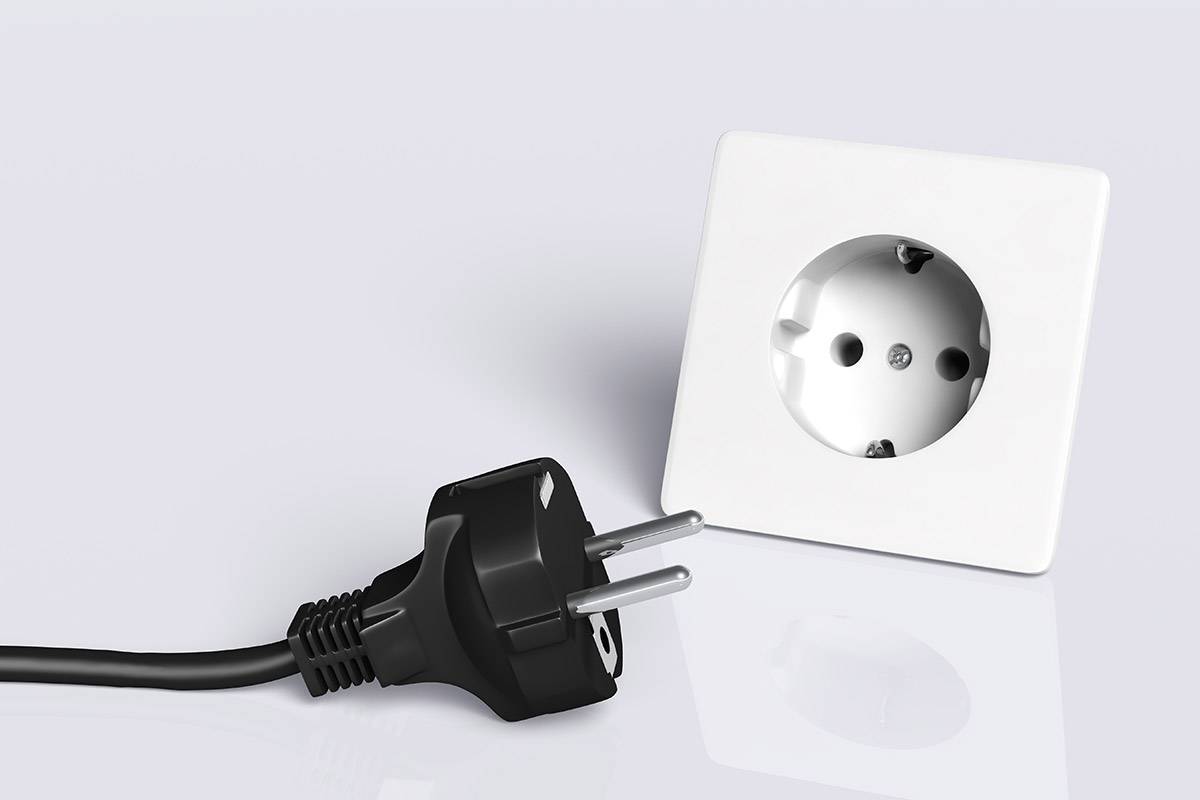

Какая розетка нужна для кондиционера


Основным параметром выбора является номинальная нагрузка при подключении. Рекомендуется приобретать модель с запасом хода не менее 10%. Номинальное напряжение 220 В, 16 А. В зависимости от способа монтажа модели бывают напольные, настенные или скрытые. Первые устанавливаются на поверхность стены. Их используют редко, если нет возможности делать вспышки.

Накладные элементы аналогичны по конструкции, но предназначены для подключения к кабелям, выходящим из стены. Их можно использовать как временные или когда нет возможности сделать нишу для скрытой установки.

Скрытые – самые распространенные модели. Большая часть корпуса расположена в нише стены, передняя часть немного выступает заподлицо. Установка сложна по сравнению с двумя описанными выше, но эти модели имеют лучший дизайн, они вписываются в интерьер офиса или квартиры.

Дополнительные возможности:

  • обязательно заземлить;
  • класс защиты – IP54;
  • тип подключения – F или C.

Последний параметр зависит от конструкции заглушки (заглушки). Если кондиционер был произведен для Америки, Азии, Великобритании или Швейцарии, мы рекомендуем вам заменить вилку на вилку европейского стандарта. Как вариант, приобретите переходники для конкретной модели.

Модели типа «С» постепенно выходят из продажи, так как не имеют функции заземления. Для питания сплит-блока необходимо приобретать модели типа «F».

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

  • Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
  • Дрель для установки крепежа с набором сверл разного диаметра.
  • Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
  • Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди

Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Автоматический выключатель

Если планируется запитывать сплит-систему от щитка, то понадобятся устройства защиты одним из которых является автоматический выключатель. Его подбирают относительно номинальной мощности прибора, указанной в техническом паспорте или на внешнем блоке. Желательно всегда оставлять небольшой запас. Например, у старт-стоповых кондиционеров очень высокий пусковой ток, зашкаливающий за 20 А. И хотя продолжительность работы при таких значениях невелика, все-таки учитывать это стоит.

Подобрать необходимые значения автомата по току можно по формуле: мощность кондиционера (кВт) разделить на напряжение сети (220 В) и увеличить полученные данные на 20-30%.

При подключении кондиционера к питающей сети важно помнить, что автоматический выключатель должен иметь расстояние между контактами в разомкнутом состоянии не менее 3 мм для каждого фазного провода. Строго соблюдают фазность: порядок подключения фаз должен соответствовать порядку на клеммной колодке

Для кондиционеров подходит автоматический выключатель типа C. Он полностью обеспечивает безопасность нагрузки двигателей и имеет высокие характеристики по срабатыванию в случае экстренной ситуации.

Необходимо убедиться, позволяет ли электрощиток устанавливать в него дополнительное оборудование.

Стоит помнить о том, что как для кондиционера, так и для других бытовых электрических приборов, наиболее надежным является подключение через отдельную линию. При таком варианте не обязательно устанавливать устройство защитного отключения и дифференциальное реле.

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

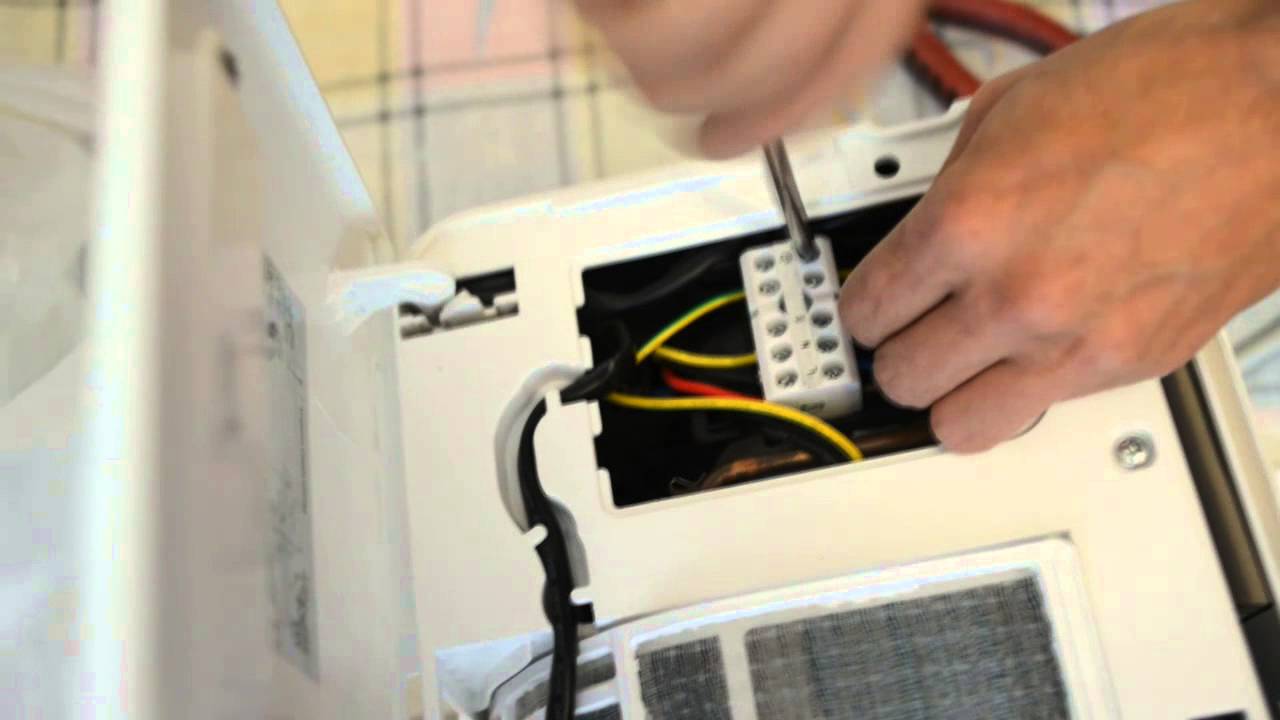

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
