Сравниваем технологии DLP и LCD проекторов

Содержание

Пока LCD проекторы получить более четкое изображение и превосходное качество изображения, DLP проекторы они легче, портативны и считаются более надежными.

Технология DLP (Digital Light Processing) использует микрозеркала для проецирования изображений с монитора на большой экран. DLP используется в автономных проекционных устройствах, в телевизорах с обратной проекцией и в большинстве цифровых кинопроекций. ЖК-видеопроекторы (жидкокристаллический дисплей) излучают свет от металлогалогенной лампы через призму для отображения видео, изображений или компьютерных данных на экране или плоской поверхности.

Как подключить проектор

Первый шаг в том, как включить проектор – поиск соответствующего порта, как на устройстве ввода, так и на устройстве вывода. После определения потребуется соответствующий кабель.

Типы кабелей и разъемов на проекторах:

  • кабели цифрового видео (DV) – HDMI, DisplayPort или DP, DVI (DVI-D, DVI-I, DVI-A;
  • для мобильной электроники – USB-C (в основном для телефонов Android), Lightning;
  • Thunderbolt 3 используется для таких устройств, как MacBook Pro. Любое устройство USB-C может работать с портом Thunderbolt 3, но только кабель Thunderbolt 3 поддерживает его стандарты с максимальной скоростью 40 Гбит/с;
  • аналоговые видеокабели – RCA, композитное видео, S-Video, компонентное видео, VGA;
  • аудиокабели – 3,5 мм, композитный звук, оптический, Bluetooth;
  • другие кабели – RS-232, USB-B, USB-A, LAN (RJ45 или Ethernet);
  • шнур питания для проектора.

Как подключить проектор к компьютеру/ноутбуку

Как подключить второй монитор или проектор к компьютеру или ноутбуку:

Технология может быть достаточно продвинутой для беспроводного подключения. Это зависит от множества факторов, начиная от наличия беспроводного преобразователя/приемопередатчика и приемника для облегчения подключения или смарт-проектор, который использует сеть Wi-Fi для подключения к смарт-устройствам (ноутбук, смартфон или планшет).

Беспроводной штекер приемопередатчика  в основном используется для простых ЖК, которые не способны самостоятельно выполнять беспроводное соединение.

Projector 3lcd vs dlp Μέρος 2ο

60

1

00:10:44

12.01.2021

Σε συνέχεια του πρώτου βίντεο που δείχνει μέσα από ένα πραγματικό πείραμα που διεξήχθη στο εργαστήριο μας, την προβολή εικόνας ενός #προτζέκτορ #3lcd και ενός #dlp, ακολουθεί το 2ο μέρος που είναι η σύγκριση των 2 τεχνολογιών αναλύοντας τον τρόπο λειτουργίας μέσα από τα εσωτερικά τους τμήματα.
Περισσότερες πληροφορίες για τα προϊόντα και τις υπηρεσίες μας, μπορείτε να βρείτε στην ιστοσελίδα μας:
?b2bexperts.gr

Η εταιρία μας ασχολείται από το 2008 έως και σήμερα αποκλειστικά με τα σύγχρονα εποπτικά μέσα διδασκαλίας στα οποία περιλαμβάνονται οι #projectors και οι #διαδραστικοί #πίνακες ( από την πώληση, την εγκατάσταση, την υποστήριξη και το σέρβις σε ότι χρειαστείτε μετά την πώληση) . Με πάνω από 5.000 εγκαταστάσεις σε όλη την Ελλάδα, έχουμε την εμπειρία να σας προτείνουμε και να υλοποιήσουμε την λύση που ταιριάζει στην δική σας αίθουσα διδασκαλίας.

In this video we wiil see the difference between a 3LCD and a DLP projector by analyze the two optic units in our lab. Enjoy the video

Преимущества 3LCD проекторов

Существует теория, что зрение при просмотре изображений, выводимых LCD-проектором на экран, напрягается меньше. Она объясняется особенностью формирования изображения: оно «создается» внутри самого проектора и выводится на экран не по цветам, а в «скомпонованном» полноцветном виде. Если это достоинство LCD проекторов – всего лишь недоказанный факт, то другое, вытекающее из технологии вывода картинки, а именно – отсутствие эффекта радуги – явное преимущество устройства.

Картинка в цвете обладает высокой яркостью. Это можно назвать еще одним плюсом системы трех матриц. Так же как и в DLP проекторах в устройствах с технологией 3LCD поглощение света производится компонентами системы. Но во втором случае эффективность вывода цветной картинки гораздо выше, при том, что яркость проектора не сказывается на качестве цветопередачи.

проекторе, благодаря которой без перемещения проектора возможно перемещение изображения. Если возможности установить проектор по центру экрана не представляется, то наличие подобной функции позволит отобразить картинку без искажений, что неизбежно, если проектор пытаться просто повернуть или наклонить.

Купить недорогой LCD-проектор можно у нас на сайте.

Технология и источник света

Технология DLP «рефлексивна». Вместо того, чтобы пропускать источник света через ЖК-материал, свет отражается от DMD. В однокристальном DLP-проекторе свет от лампы попадает в обратный «рыбий глаз», проходит через вращающееся цветовое колесо, проходит под основной линзой и отражается от зеркала на передней поверхности, где он распространяется на DMD. Оттуда свет либо попадает в линзу, либо отражается от верхней крышки вниз в световод, поглощающий ненужный свет.

В ЖК-проекторах используется пропускающий ЖК-экран, который позволяет свету проходить через жидкий кристалл. В ЖК-проекторах всегда есть три ЖК-панели, и они всегда являются светопропускающими устройствами, а не отражающими дисплеями или дисплеями прямого просмотра.

Будучи независимой от источников света, технология DLP может эффективно использовать различные источники света. Как правило, основным источником света DLP является сменный блок ксеноновой дуговой лампы высокого давления. В качестве альтернативы в сверхмалых проекторах или DLP-проекторах пико используются мощные светодиоды или лазеры. В ЖК-проекторах используются металлогалогенные лампы, обеспечивающие идеальную цветовую температуру и широкий спектр цветов. Металлогалогенные лампы меньшего размера делают ЖК-проекторы меньше и, следовательно, более портативными, чем большинство других проекционных систем.

Выбор проектора для разных помещений и ситуаций

Многие из бюджетных вариантов проектора подходят для использования в бизнесе, например, для презентаций в PowerPoint, или на интерактивной доске, для корпоративных видеочатов.

Они могут предложить приличную яркость, разные варианты подключения к компьютеру, но их разрешение может быть не полным HD (1920×1080 пикселей) или иметь правильную форму (16:9) для просмотра фильмов и телепередач.

Наиболее важно то, что объекты, предназначенные для использования в бизнесе, часто имеют преувеличенные цвета, которые предназначены для демонстрации в ярко освещенном конференц-зале, но не выглядят естественно при просмотре фильмов в темной комнате. Им также не хватает настроек видео, чтобы сделать воспроизведение более точным

Им также не хватает настроек видео, чтобы сделать воспроизведение более точным.

Рекламный проектор гобо используют, как правило, в маркетинговых целях. Гобо – это кусок стекла или металла, который при размещении в аппарат проецирует желаемый дизайн на поверхность, например на стену или пол.

Общеизвестно, что проекционные объекты больше подходят для темных комнат. Любой свет, исходящий из окон, потолочных и настольных ламп, сильно влияет на то, как работает проектор. Что делает устройство, обеспечивающим отображение с достаточной четкостью в течение всего дня, так это мощная яркость – не менее 2500 люмен.

Сколько стоит хороший проектор

В целом – более 1000 долларов. Это то, сколько стоит проектор 4K. Некоторые модели стоимостью менее 1000 долларов принимают сигнал 4K, но уменьшают разрешение до 1080p.

Управление яркостью изображения в DLP проекторах

До сих пор мы говорили об основных принципах формирования изображения в DLP проекторах, но не рассматривали принципы управления яркостью и формирования цветной картинки. Сначала поговорим об управлении яркостью.

Поскольку источник света равномерно освещает всю матрицу DMD микросхем, управление яркостью каждого пикселя, очевидно, должно осуществляться на уровне отдельной микросхемы. Это реализовано за счёт управления временем, которое микрозеркало отражает свет от источника. Короткие импульсы света интегрируются в мозгу зрителя и создают ощущение более или менее яркого пикселя (рис. 6). Такой способ управления в радиотехнике называется широтно-импульсной модуляцией (ШИМ).

Чем больше длительность жёлтых импульсов на осциллограмме, тем меньше скважность сигнала и тем больше величина напряжения Uвых (на рисунке зелёного), соответствующего яркости пикселя.

Скважностью S в радиотехнике принято называть отношение:

S = T/τ

Где: S – скважность;Т – период повторения;τ – длительность импульса.

Рис. 6. К пояснению принципа ШИМ

На практике это выглядит следующим образом:

Рис. 7. К пояснению принципа ШИМ

На фото 7 отчётливо видно, что левое изображение пересветлено.

LCD vs DLP. Что лучше?

Однозначного ответа на этот вопрос нет. Все зависит от запросов и предпочтений потребителя, имеющейся денежной суммы, наличия в продаже нужной модели, сервисным обслуживанием в месте проживания и т. д. Можно указать самые общие критерии выбора.

Если при использовании проектора необходимо качество цвета, его соответствие оригиналу лучше остановить выбор на LCD проекторе.

Для использования в учебных аудиториях, в домашних кинотеатрах (если он не премиум-класса), при презентациях – покупка DLP девайса более оправдана.

В классе миниатюрных проекторов выбор также следует остановить на DLP аппарате с LED подсветкой, так как эта технология более надежна при использовании в маленьком корпусе.

Выбор дорогих изделий сегмента High-End, учитывая высочайшее качество проекторов, произведенных по обеим технологиям, основывается исключительно на личных впечатлениях зрителя от просмотра.

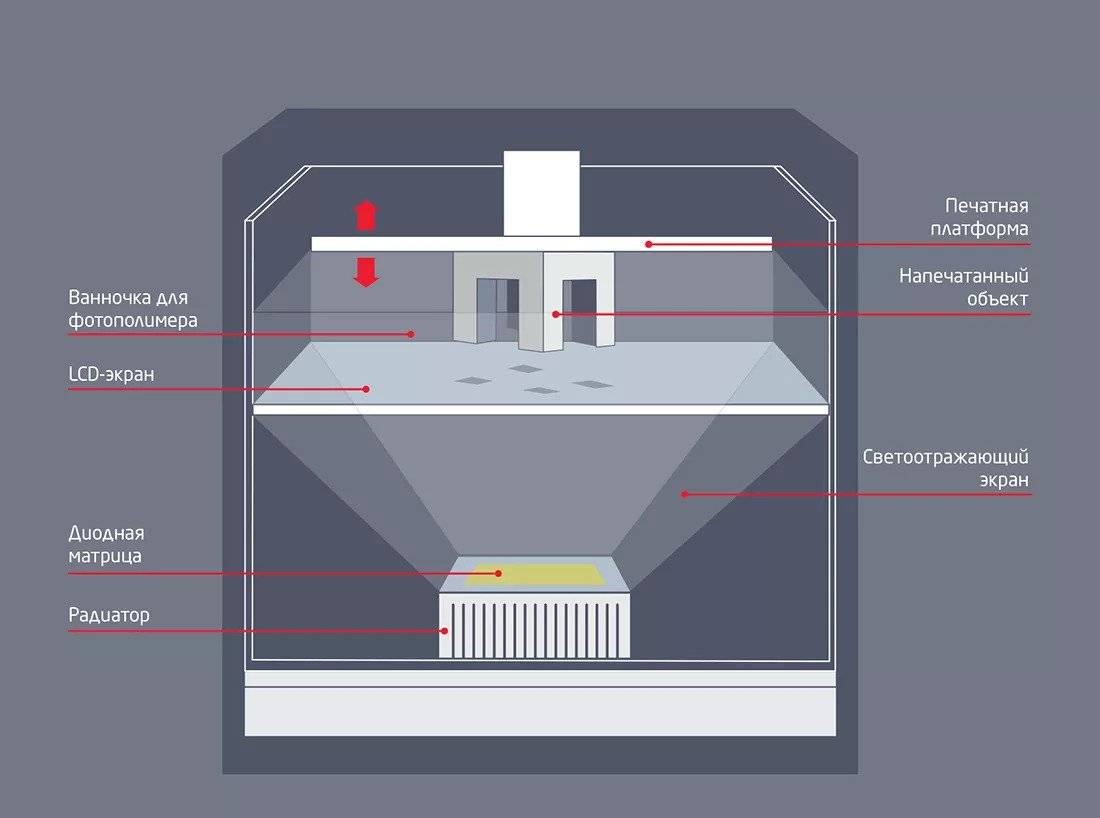

LCD: фотополимеризация с помощью ЖК‑экрана

Не так давно приобрели популярность недорогие LCD‑принтеры, предлагающие лучшее качество, чем FDM‑машины за ту же цену. В фотополимерных принтерах этого типа используются жидкокристаллические панели со светодиодной подсветкой для отверждения смолы аналогично оборудованию на базе технологии DLP.

Как и в случае с DLP, LCD‑печать заключается в одновременной засветке целых слоев для отверждения фотополимера, но без применения зеркал. Вместо этого мощные жидкокристаллические панели излучают на модель свет с помощью светодиодов. ЖК‑панель блокирует засветку в тех областях, которые не подлежат фотополимеризации.

Жидкокристаллический экран пропускает свет только через участки, подлежащие отверждению, на готовую деталь, упрощая процесс и устраняя необходимость в каких-либо зеркалах или гальванометрах.

Принцип действия DLP-проектора

Сейчас, по стопам компании Texas Instruments, многие фирмы и предприятия занимаются производством проекторов для домашнего кинотеатра по системе DLP.

Например:

  • ACER;
  • PROXIMA;
  • OPTOMA CORP.;
  • VIEWSONIC;
  • SHARP;
  • KODAK;
  • TOSHIBA;
  • COMPAQ и др.

По принципу действия такие проекторы делятся на несколько групп:

  • Одноматричные проекторы. Главный принцип действия в таком проекторе DLP – это вращающиеся между матрицей и источником света светофильтры – синий, зеленый и красный. От частоты вращения данного светофильтра зависит быстрая смена кадров и формирование полноцветного изображения, которое формирует по очереди каждый из перечисленных цветов. Такие портативные проекторы весом до 8 кг все одноматричные.
  • Трехматричный проектор. В нем поток света разделяется на три цветовых пучка, каждый из которых отражается от трех матриц. Скорость диска вращения светофильтров здесь не ограничена, поэтому данный проектор имеет более чистый цвет и плавную смену кадров. Сводится же воедино это разномастное отражение с помощью призмы.
  • Двухматричный проектор. Этот агрегат имеет два световых потока, при которых красный свет отражается от одной матрицы, а синий и зеленый — от другой. Светофильтр в этом проекторе работает, как разделитель: поочередно отделяя из спектра, либо зеленую, либо синюю составляющую. Такой проектор представляет собой нечто среднее по качеству и частоте кадров между первым и вторым типом.

На что обратить внимание при покупке проектора

Разрешение изображения

Как и в мониторах – чем выше разрешение отображаемого изображения, тем лучше его качество – прежде всего резкость, а значит и лучшее представление деталей. Наиболее популярные разрешения экрана, используемые в проекторах, в настоящее время: 1024×768, 1280×800, 1920×1080 и 1920×1200. Последние модели позволяют отображать изображения с разрешением до 4К.

Формат изображения

Определяет пропорции отображаемого изображения, как отношение его ширины к высоте. Чаще всего встречаются форматы 4:3, 16:9 и 16:10. Первый из них является достаточным решением для бизнес-приложений. Два других стандарта – широкоэкранные форматы, используемые в домашних кинотеатрах.

Интерфейс подключения

Проекторы, в зависимости от модели, могут иметь богатый набор интерфейсов, позволяющих передавать сигналы.

Наиболее распространенными являются:

  • HDMI – позволяет передавать видео и аудио сигналы очень высокого качества
  • D-Sub – используется для отправки аналогового сигнала с разрешением XGA; встречается всё реже
  • S-Video – используется на старых компьютерах Apple для передачи аналогового сигнала
  • DVI – позволяет передавать высококачественный видеосигнал без звука
  • USB – используется для подключения компьютера или носителя

Размеры и вес проектора

Также стоит обратить внимание на мобильность проектора. Группу устройств для путешественников представляет собой портативные проекторы, отличающиеся малым весом и небольшими размерами

Мобильные проекторы весят от 1 до 2,5 кг, а вес более крупных моделей достигает до 5 кг.

Срок службы лампы

Лампа является основным элементом проектора. Качество отображаемого изображения будет зависеть от её долговечности и эффективности. Как правило, лампа должна работать около 2000 часов в обычном режиме. При использовании экономичного режима это время увеличивается до 3000 часов. Если это время короче, ищите проектор с лампой лучшего качества.

Этот параметр очень важен, когда проектор используется интенсивно и часто

По истечении времени, указанного производителем, следует приобрести новую лампу, поэтому стоит обратить внимание на стоимость новой детали и её доступность. В случае устройств со сроком службы лампы около 4000 часов, при использовании проектора в течение 7-8 часов в день лампа потребует замены через 1,5 года

Стоит обратить внимание на этот параметр, если вместо телевизора будет использоваться проектор.

Колонки

Мультимедийные проекторы используются для воспроизведения как изображения, так и звука. Большинство из этих устройств оснащены монодинамиками. Однако, вы можете приобрести модели со встроенными стереодинамиками.

Беспроводная связь

В дополнение к разъемам, которые позволяют подключить компьютер, ноутбук, декодер или диск к проектору, хорошо, если проектор также оснащен возможностью беспроводной связи.

Уровень шума

Вопреки внешнему виду, не только компьютер может создавать раздражающий шум. Если проблема тихой работы важна, например, при использовании проектора в качестве домашнего кинотеатра, следует искать устройства с низким уровнем шума. Большинство проекторов на рынке генерируют шум на уровне 30 дБ.

Дополнительные параметры

Помимо стандартных элементов, стоит обратить внимание на дополнительную функциональность проектов, например:

  • Lens Shift – возможность регулировать угол отображения изображения. Благодаря этой функции проектор не должен стоять прямо перед экраном;
  • Коррекция трапецеидальных искажений – позволяет корректировать слегка искаженное изображение;
  • Автофокус – автоматическая настройка фокуса;
  • Система регулировки цвета – полезна при отображении изображения на стене в цвете, отличном от белого;
  • Встроенный мультимедийный проигрыватель – позволит запускать мультимедийные файлы, например, фильмы и презентации, без необходимости подключения дополнительных устройств. Такие решения используются, в основном, в мобильных проекторах, которые также работают с PDF-файлами и популярными расширениями офисных пакетов;
  • Интерактивная доска – позволяет управлять отображаемым изображением с помощью специальной ручки/пера, а также дополнять презентацию, вводя тексты уже на доске;
  • Совместное использование экрана – позволяет отображать в виде мозаики изображения с нескольких устройств одновременно.

Это стоит знать! Не только телевизоры и мониторы позволяют наслаждаться трёхмерным изображением. На это также способны мультимедийные проекторы при использовании затворных очков.

LED проекторы

Светодиод — это не что иное, как светодиод. Это два свинцовых полупроводниковых источника света. Светодиоды — это твердотельные устройства, которые преобразуют электрическую энергию непосредственно в свет одного цвета.

Светодиодный проектор имеет следующие особенности:

  • Срок службы светодиодов в проекторе составляет более 20000 часов.
  • Светодиодные проекторы имеют незначительную стоимость обслуживания
  • Светодиодные проекторы имеют более низкое энергопотребление
  • Светодиодные проекторы имеют лучшую цветопередачу

Преимущества

Отсутствие ухудшения цвета или изображения: светодиодная технология обрабатывает высококачественные изображения без ухудшения качества изображения и цвета

Светодиодные проекторы не требуют затрат на техническое обслуживание и пылевых фильтров, которые необходимо заменить.

Мгновенное включение / выключение — светодиодные проекторы могут быть включены или выключены мгновенно, так как нет времени ожидания, пока лампа остынет, или нет необходимости уделять особое внимание увеличению срока хранения лампы. Экологичность — внутри светодиодных проекторов нет ртути, поэтому утилизировать их несложно

Экологичность — внутри светодиодных проекторов нет ртути, поэтому утилизировать их несложно.

Холодный свет: светодиоды излучают очень мало тепла, что может вызвать повреждение чувствительных предметов.

Маленький размер: светодиоды имеют небольшие размеры и очень компактны.

Недостатки

  • Чувствительность к напряжению: на светодиоды необходимо подавать напряжение выше порогового значения и ток ниже номинального, чтобы проектор работал безупречно.
  • Высокая начальная цена: светодиоды в настоящее время дороже, а начальные вложения больше, чем в другие технологии.
  • Загрязнение синим светом: Холодные белые светодиоды излучают пропорционально больше синего света, чем обычные источники света, такие как лампы накаливания или натриевые. Таким образом, они могут вызывать большее световое загрязнение, чем другие источники.
  • Светодиодные фонари не похожи на точечный источник света. Таким образом, светодиоды трудно использовать в приложениях, требующих сферического светового поля, потому что светодиоды не способны обеспечить расхождение ниже нескольких градусов.

Технология DLP

Что из себя представляет?

Основной элемент – электромеханическая система микро размеров, создающая изображение при помощи небольших зеркал, которые располагаются в полупроводниковом чипе DMD. Каждое зеркало отвечает за изображение одного пикселя.

Данные микрозеркала отличаются высокой скоростью позиционирования, свет отражается на радиатор или линзу. За счет быстрого движения зеркал можно изменять интенсивность света, проходящего через линзу. Таким образом, создается несколько грации серого цвета.

Как работает?

Большинство проекционной техники с технологией DLP подразумевает наличие лишь одной микроэлектросхемы. Белый свет проходит через линзу и далее попадает на цветной фильтр. В результате поверхность чипа освещается одним из базовых или дополнительных цветов, например красным, пурпурным или синим. Смена положения зеркал и время, которое они проводят в каждой позиции, регулируется в зависимости от цвета. Последовательность смены цветов приводят к тому, что они перемешиваются и создают в итоге изображение, которое человек видит на экране.

Применение данной технологии позволяет получать высокую яркость картинки. В проекционном оборудовании кинотеатрального типа применяются трехматричные конфигурации.

В таких моделях поток света разделяется на три отдельных – синий, красный и зеленый. Каждый поток направлен на свою микэроэлектросхему, отраженные от их зеркал лучи уже проецируются на экран.

Вне зависимости от области использования и конструкции самого DLP проектора системы продолжаются модернизироваться, поднимая планку и для других технологий. Изначально создается мини картина, которое отражается при помощи нескольких миллионов зеркал, а затем превращается в широкоформатное изображение.

Сильные стороны

Поскольку зеркала (пиксели) расположены достаточно близко друг к другу, то эффект «проволочной сетки» практически отсутствует.

«Проволочная сетка» представляет собой явление, которое может проявляться как структурное изображение на LCD проекторах, которая видна невооруженным глазом в некоторых моделях. На проекторах DLP этот эффект значительно ниже, что делает изображение более точным для мелких и статичных деталей.

  • DLP проекторы достигают более высокого коэффициента контрастности.
  • DLP проекторы имеют тенденцию работать тише.
  • DLP проекторы, как правило, меньше и легче, чем их LCD-аналоги, так как система использует только одну панель, вместо трех.
  • Оптика работает таким образом, что DLP проекторы идеально подходят для пыльных или задымленных помещений, такие как клубы.

Недостатки

  • Некоторые пользователи DLP проекторов могут страдать от «эффекта радуги» наблюдая короткие вспышки в виде радуги на экране, которая может проявляться на контрастных сценах белого или черного фона, но за последние годы технология значительно улучшилась и количество людей, которые замечают этот эффект существенно поубавилось.
  • Несмотря на прогресс последних моделей, DLP проекторы не так хорошо справляются с передачей цвета, как технология LCD. Цвет может играть важную роль на выставках картин или фотографий.

LED — ИСТОЧНИК ЯРКОГО СВЕТА, С ОГРОМНЫМ СРОКОМ СЛУЖБЫ

Объединяет их источник света – светодиодная LED лампа, которой присущи такие преимущества как яркость, долговечность, экономичность и низкая цена. Помимо этого светодиодные проекторы работают тихо, быстро включаются и выходят на нужную яркость, меньше греются и очень компактны. Теперь рассмотрим, как свет лампы преобразовывается в картинку.

Свет попадает на матрицу, функция которой пропускать или не пропускать свет. Таким образом, матрица формирует черно-белое изображение. Качество картинки зависит от разрешения матрицы. Теперь разберемся, как изображение получается цветным. Вот здесь и начинаются различия LCD и DLP матрицы.
