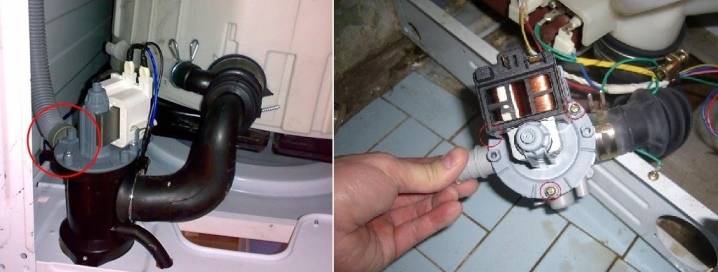

Расположение помпы в стиральной машине

Постоянно открыт впускной клапан

На следующем этапе стоит проверить, нет ли проблем с заливом. Когда впускной электромагнитный клапан неисправен, вода непрерывно поступает в стиралку, поэтому помпе приходится постоянно откачивать лишнюю жидкость. Устранить неполадку поможет только замена элемента.

Можно снять впускной клапан и полностью его разобрать. Проверить сопротивление катушек, целостность мембраны и пружинки. Но гораздо надежнее купить и установить новую запчасть. Подбирать впускной клапан следует, ориентируясь на модель и серийный номер машинки. Также заранее стоит купить съемные хомуты. Алгоритм действий при замене элемента будет таков:

• обесточьте стиралку;
• перекройте запорный кран;
• снимите верхнюю крышку корпуса (если ремонтируется «фронталка») или боковую стенку (в случае с «вертикалкой»);
• отыщите клапан, он расположен в месте подключения наливного шланга;
• отцепите от элемента патрубки и питающие провода;
• выкрутите удерживающие клапан саморезы;
• слегка поверните деталь и извлеките из корпуса;
• поставьте новый клапан, зафиксируйте болтами и хомутиками;
• подключите к элементу проводку и патрубки.

Далее должна следовать тестовая стирка. Проследите, как машинка выполнит «холостой» цикл. Если и замена впускного клапана не помогла, возможно, виновата электроника.

Признаки поломки

СМА способна сама определить возможные неисправности насоса и отобразить на дисплее код ошибки ОЕ.

Если этого не случилось, есть другие способы выявить отказ сливного узла. Причинами выхода помпы из строя могут быть такие обстоятельства:

1. Аномальные шумы или тишина в период цикла, когда насос должен работать. В первом случае слышен сильный гул, но вода не сливается, в другом — прибор просто не включается.
2. Засор мусорного фильтра или перегиб шланга. Мелкие предметы и грязь препятствуют сливу жидкости, насос работает вхолостую.
3. Подклинивание помповой крыльчатки. Определяется при попытке провернуть ее своей рукой через гнездо фильтра.

Если таких проявлений нет, нужна разборка машины. Добравшись до контактов и датчиков, проверяют их состояние. Когда результата нет, тестируют блок управления. Конечная точка диагностики — состояние самой помпы, которую нужно демонтировать для осмотра.

Как отремонтировать или заменить насос

До того, как приступить к манипуляциям с СМА, ее обесточивают, перекрывают подачу воды и сливают из бака остатки жидкости через мусорный фильтр. Затем демонтируют насос, разбирают, оценивают его состояние. При невозможности восстановления покупают новую помпу и ставят ее вместо неисправной. Для ремонта насоса стиральной машины или его замены потребуется инструмент: отвертки, пассатижи, нож, мультиметр.

Демонтаж узла

Блок перекачки жидкости встроен между сливным каналом из бака и улиткой — гнездом, куда вкручивается фильтр. В LG, как и в стиральных аппаратах других брендов, помпа находится в нижней части корпуса. Она состоит из крыльчатки, заключенной в кожух, и мотора. Чтобы добраться до насосного узла, нужно выполнить такие действия:

1. Отключить машину от электричества, воды, канализации.
2. Слить загрязненную жидкость из бака через аварийный шланг или гнездо фильтра.
3. Передвинуть аппарат, положить на левый бок: через открытое дно корпуса откроется обзор помпы и связанных с ней деталей.
4. Открутить 2-3 крепежных винта, ослабить оба хомута, снять патрубки. Отсоединить провода, демонтировать насос.

Все перечисленные работы можно выполнить своими руками. В более сложных моделях с барабаном на 8 кг сухого белья днище корпуса машины закрыто, стоят дополнительные амортизаторы, датчики. Такие аппараты лучше доверить специалистам — они смогут отремонтировать СМА с гарантией на срок до одного года.

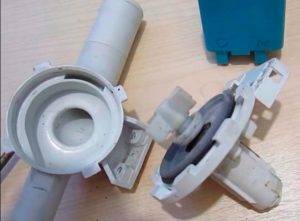

Как разобрать насос

Причинами ремонта помпы может стать череда событий: износ сальника — просадка втулки и вала — осевой люфт крыльчатки — зацеп корпуса — срез штифта. В результате вертушка свободно вращается на валу привода от мотора. Последовательность разборки электронасоса:

1. Убрать улитку — провернуть крышку против часовой стрелки. Если крепление болтовое, выкрутить винты.
2. Поддеть защелки корпуса и отсоединить его.
3. Освободить магнит с крыльчаткой, очистить от скопившейся грязи.
4. Смазать подшипники (их 2) или заменить новыми, если они разрушены.

Если проблема оказалась в пробитой прокладке, ставят новую. В зависимости от состояния крыльчатки определят дальнейшие действия по ремонту.

После того как с механической частью картина станет ясной, переходят к электрической половине насоса. Осматривают целостность катушек: нет ли на них гари от пробоя, обрыва медных проволочек. При обнаружении дефектов в электрике заменяется вся помпа.

Ремонт

Есть модели LG, оснащенные насосом неразборного типа. Неподготовленному человеку пытаться исправить помпу такой конструкции — только зря тратить время. Примерно такая же ситуация складывается, когда после вскрытия откачивающего прибора оказывается, что крыльчатка частично разрушена.

Покупать отдельно нецелесообразно: разновидностей электронасосов много, цена невысокая. Есть прямой смысл не восстанавливать изношенную помпу, а заменить ее новой.

Как подобрать новую помпу

Отправляясь в магазин за нужным насосом, полезно знать о способе примыкания пластикового патрубка (улитки) к сливному фильтру: для моделей LG, Zanussi — на 8 защелках.

Заказать деталь можно и у изготовителя устройства. Чтобы не ошибиться с выбором, нужно быть внимательным и знать информацию о предмете покупки:

лучший способ — показать продавцу старый гидронасос;
переписать серийный номер детали и модели СМА;
обратить внимание на то, как выполнено подсоединение проводов, где размещается контактная группа (спереди или сзади).

Мощность насоса указывается на бирке, она примерно одинакова для разных моделей и решающего влияния на выбор не оказывает. Совет знающего специалиста при покупке будет нелишним.

Монтаж

Прежде чем установить новую помпу, нужно очистить все детали сливного узла: патрубки, улитку, гнездо и сам фильтр. После подготовки элементов системы и посадочных мест переходят к монтажным работам. Порядок сборки:

1. Присоединить гидронасос к улитке.
2. Установить и закрепить патрубки, помпу.
3. Подключить провода к клеммам мотора.
4. Вернуть машину в вертикальное положение.

Ремонт СМА завершен. Осталось присоединить аппарат к воде и канализации, вставить вилку шнура в розетку, сделать тестовый запуск.

Основные признаки неисправности насоса стиральной машины

Если стиральная машинка даёт сбои, то первым делом следует провести диагностику. Только послу установления точной причины, можно приступать к ремонту помпы своими руками. Типичными признаками поломки насоса являются:

• отсутствие реакции на заданные программы;
• сильное гудение в процессе заливания или сливания воды;
• вода поступает в неполном объёме;
• машинка в процессе наполнения отключается или как-то сбоит.

Обычно ваш стиральный аппарат работает в автоматическом режиме – вам не нужно совершать никаких лишних действий. Если этого не происходит, тогда, возможно, следует проверить крыльчатку или заменить весь насос целиком.

Почему при отжиме стиральная машина сильно шумит

Для диагностики и плановых процедур по ремонту и по устранению неполадок следует предпринять различные действия:

• прослушайте помпу во время работы на предмет посторонних звуков;
• откройте корпус и почистите сливной фильтр;
• почистите сливной шланг;
• проверьте, нормально ли вращается крыльчатка насоса, нет ли заклиниваний.

Помимо этого проблема может заключаться в электронике, например, повредились или отсоединились контакты, идущие на помпу. Также могут выходить из строя датчики, обеспечивающие стабильную работу.

После этого можно определить, что именно не так со стиральной машиной и как проводить ремонт. Если вы уверены, что всё дело в насосе, тогда можно приступать непосредственно к ремонту своими руками. Для этого потребуется обычный набор инструментов. Правильное выполнение всех действий поможет спасти машины, так что вам не придётся заменять помпу. В противном случае могут перегореть контакты или непосредственно двигатель.

Находим деталь

В стиралках от LG расположение помпы аналогично моделям большинства производителей бытовой техники. Насос находится в нижней части корпуса и прочно зафиксирован на улитке, в которую устанавливается мусорный фильтр и подводится патрубок из бака. Таким образом, вода из бака попадает в дренажную систему, а за счет замкнутости и герметичности отработанная жидкость без проблем направляется в канализацию.

Чтобы добраться до помпы, разбирать автомат не потребуется – достаточно действовать через дно агрегата по довольно простой схеме.

Отключаем стиральную машинку от электропитания, водопровода и канализации.
В правом нижнем углу корпуса находим технический люк и открываем его шлицевой отверткой.
Наклоняем автомат назад так, чтобы передние ножки на 10-30 см поднялись над уровнем пола.
Подставляем под машинку емкость и застилаем пространство вокруг старыми тряпками – при открывании сливного фильтра польется вода.
Достаем мусорный фильтр, открутив удерживающий болт и повернув «ручку» насадки на пол-оборота.
Заглядываем через дно внутрь автомата и обращаем внимание на насос. Если разглядеть помпу не получается, можно перевернуть агрегат на левый бок (на правую сторону класть стиральную машинку категорически запрещено – оставшаяся в баке и патрубках вода может попасть на электронику).
Поворачивая помпу против часовой стрелки, стараемся «утопить» ее в корпус, после чего механизм поддастся и позволит себя достать.. Прежде чем тянуть насос на себя, аккуратно отсоединяем подведенные провода, ослабляем хомуты и снимаем патрубки

После помпа беспрепятственно покинет посадочное место

Прежде чем тянуть насос на себя, аккуратно отсоединяем подведенные провода, ослабляем хомуты и снимаем патрубки. После помпа беспрепятственно покинет посадочное место.

Как и чем заменить?

Если проблемы более серьезные и обычной чисткой загрязненных деталей обойтись не удастся, то придется прибегнуть к замене помпы стиральной машинки. Совсем необязательно ради этого полностью разбирать технику. В случае с машинками LG все этапы работ можно произвести через днище.

Алгоритм действий при этом будет следующим.

Слейте всю воду из бака, не забудьте перекрыть подачу воды.
Чтобы процесс замены был более удобным, лучше положить устройство набок таким образом, чтобы сливной насос находился сверху. Если не хочется пачкать напольную отделку, то стоит расстелить под машинкой что-то вроде старой и ненужной простыни.
Далее понадобится снять нижнюю панель. Сделать это можно буквально единственным щелчком

Если машинка старой модели, где панель надо откручивать, то понадобится разобрать эту деталь очень осторожно.
Открутите помпу от основания. Обычно ее прикрепляют на винты, расположенные на внешней стороне, возле сливного клапана.
Надавив на насос машинки со стороны клапана слива, подтяните его в направлении к себе.
Отсоедините от помпы все имеющиеся в конструкции провода.
В обязательном порядке понадобится слить из насоса всю оставшуюся воду, если она там еще есть

Возьмите любую емкость для этого. Слегка ослабьте хомуты, удерживающие сливной патрубок.
После того как вы снимете патрубок и сливной шланг, избавьтесь ото всех остатков жидкости.
Если «улитка» находится в хорошем состоянии, нет смысла тратиться на новую. Нужно будет вставить прежнюю деталь, но с новеньким насосом.
Чтобы снять «улитку», понадобится открутить болты, при помощи которых она закрепляется, а потом и открутить винты, соединяющие «улитку» и насос.
Не спешите закреплять новую помпу к улитке. Сначала последнюю нужно тщательно очистить от загрязнений и скопившейся слизи
Особое внимание уделите участку, на который будет «садиться» новый насос. Там тоже должно быть чисто.
Прикрепите к новому насосу очищенную «улитку», но уже в обратном порядке
Следующим шагом понадобится соединить патрубки. Не забывайте о подключении проводов.

Завершив все этапы, нужно проверить правильность работы замененных деталей. Если все было сделано правильно, устройство будет работать так, как надо.

Где находится насос в стиральной машинке

В зависимости от модели бытовой техники, возможны следующие варианты расположения насоса:

• Внизу. Самый популярный вариант, при котором доступ к насосу осуществляется через дно. Для этого агрегат кладут на бок и снимают нижнюю крышку. Проделав эти манипуляции, можно будет увидеть деталь.
• Сзади. При расположении насоса в задней части бытовой техники доступ к нему упрощается. Машинку отодвигают от стенки и снимают заднюю панель (обычно она крепится к корпусу с помощью болтов). В нижней части будет виден насос.
• Спереди. Самый трудный случай – когда для доступа к помпе требуется демонтаж передней панели. Такая конструкция характерна для машин марок «Сименс» и «Бош».

Виды насосов стиральных машинок

В стиральных машинах используется более пятидесяти разновидностей насосов, имеющих те или иные конструктивные отличия.

Все они подразделяются на два типа:

• Циркуляционные. Обеспечивают движение воды в машине. Устанавливаются на дорогостоящих устройствах, например, «Бош», «Сименс» и «Ханса».
• Сливные. Откачивают воду после каждого из этапов стирки и после полоскания.

Во многих популярных моделях используется один насос, выполняющий функцию закачки и слива.

Помпы для закачки/циркуляции/слива воды выполнены на электромагнитной основе. В стиралках с сушкой кроме них есть еще и насосы, сделанные в виде небольшого двигателя с крыльчаткой (вентилятором).

Конструкция насоса достаточно простая, состоит из статора, ротора и крыльчатки. Ротор вращается в ту и другую сторону, поэтому при блокировке крыльчатки посторонними предметами она делает рывки в разные стороны.

Самыми надежными считаются синхронные насосы с магнитным ротором, отличающиеся большой мощностью и миниатюрными размерами.

Насос считается одним из самых важных элементов стирального механизма. Его тип может отличаться в зависимости от марки производителя и конструктивных особенностей

Конструктивно сливной насос или помпа, как его еще называют, представляет собой агрегат, состоящий из двух узлов. Один из них – мотор с крыльчаткой, второй – пластиковый патрубок, именуемый улиткой.

С одной стороны патрубка имеется посадочное место для двигателя, с другой – углубление для крышки фильтра. При корректной эксплуатации улитка, в отличие от мотора с крыльчаткой, почти не поддается износу.

В моделях старого образца насос имеет две крыльчатки: одна из них используется для охлаждения двигателя, вторая – для циркуляции воды. Особенностью этих устройств является сальник, не дающий воде из улитки перетечь в мотор. У современных машин одна крыльчатка, а сальники отсутствуют, так как электрическая и механическая части разделены.

Средняя продолжительность работы помпы – 3-7 лет, но проблема может возникнуть и на более раннем сроке. Это случается при неправильной эксплуатации бытового прибора, когда в него попадают разные мелкие предметы. Они стопорят крыльчатку, что приводит к поломке насоса

Особо затратным будет ремонт после сгорания электронного модуля управления из-за короткого замыкания в обмотке. Поломка помпы – стандартная ситуация, возникающая при длительной службе узла и интенсивной частоте эксплуатации устройства.

Как поменять и снять насос?

Если вы знаете, какая модель помпы установлена в вашей стиралке, тогда сразу купите новую деталь на замену. Но если вы не уверены в точности выбора, тогда лучше демонтировать старый узел и отправиться с ним в магазин.

Крепиться сливной элемент к месту может тремя способами:

1. Тремя винтами.

1. Защелками (3–8 шутк).
2. Совмещенными крепежами.

Также стоит обращать внимание на мощность помпы. При неправильном выборе мощности может быть недостаточно для нормальной откачки воды

Обычно этот показатель колеблется от 19 до 20 Вт.

Теперь стоит определиться с местом размещения элемента. В машинках разных марок доступ открывается через переднюю, заднюю или нижнюю крышку. Сначала подготовьте технику к разборке.

• Отключите машину от сети.
• Перекройте впускной вентиль.
• Под загрузочным люком находится цокольная панель или небольшая дверца.
• Откройте ее и выкрутите сливной фильтр против часовой стрелки.

• Подставьте емкость, слейте остатки воды.
• Удалите мусор из сетки фильтра.

Через открывшееся отверстие вы можете осмотреть крыльчатку. Подсветите фонариком и прокрутите крыльчатку рукой. В норме она должна вращаться с некоторыми задержками. Если она заблокирована волосами или нитками — устраните засор.

Проще всего подобраться к помпе через днище стиралки. Такое месторасположение характерно для моделей «Индезит», «Самсунг», Веко, «Ардо», «Канди», LG, «Аристон». СМА либо совсем не имеют днища, либо оно закрывается панелью.

Чаще всего в этих машинах используются узлы .

Как заменить сливной насос (помпу) на стиральной машине через днище:

• Отклоните корпус СМА назад. Для удобства можно уложить его набок. Предварительно, подстелите одеяло или полотенце, чтобы не поцарапать панели.
• Демонтируйте нижнюю крышку (если есть). В некоторых моделях к днищу крепится датчик протечки. Выключите его контакты и выкрутите крепежный винт.
• Подставьте плоскую емкость.
• Выкрутите болты помпы.

• Ослабьте хомуты и снимите с места патрубок и шланг.
• Уберите проводку.
• Проведите подключение новой помпы.

Чтобы выполнить демонтаж в СМ «Бош», «Ардо» и «Сименс», необходимо снять переднюю панель:

• Уберите верхнюю крышку, выкрутив сзади винты. Сдвиньте ее назад и отставьте в сторону.
• Достаньте дозатор моющего средства. Прижмите защелку в центре и вытащите из корпуса.
• Удалите крепежи панели управления, снимите с места. Проводку можно не отключать от блока, положите панель наверх корпуса.

• Откройте дверцу люка.
• Отогните уплотнительную манжету.
• Подденьте хомут отверткой и снимите его.

Выкрутите болты замка дверцы.

• Выключите проводку УБЛ.
• Ослабьте крепления передней стенки, приподнимите ее вверх и снимите.

ЧИТАТЬ ДАЛЕЕ: Все о гласперленовых стерилизаторах для маникюрных инструментов: инструкция, преимущества, виды |

Смотрите видео по ремонту:

Снятие насоса стиральной машины проходит, как и в предыдущем случае. Отстегните защелки или уберите винты, после чего установите новый элемент.

Техника фирм Zanussi и Electrolux имеет особую конструкцию, поэтому ремонт выполняется через заднюю стенку. Дело в том, что корпус прибора состоит из двух цельных частей и несъемного днища. Последовательность работ:

• Демонтируйте впускной клапан, который крепится к задней стенке.
• Болты, крепящие боковые части, могут скрываться за заглушками. Подденьте их плоской отверткой.
• Выкрутите болты.
• Сдвиньте заднюю стенку назад.

Замена проводится в аналогичном порядке. Параллельно прочистите патрубок и шланг от мусора. Иногда причиной засора становится канализация. В таких случаях лучше вызывать сантехника.

Установленный насос рассчитан как минимум на 10 лет работы. Это при условии правильной эксплуатации техники. Что это значит:

1. Тщательно очищать карманы одежды перед загрузкой.
2. Помещать вещи с декором (стразами, бусинами), а также нижнее белье в специальные мешки.
3. Сильнозагрязненные вещи предварительно ополаскивать вручную.

Следуйте нашим рекомендациям, и у вас получится восстановить работу стиралки без помощи мастера.

Где находится насос в стиральной машинке

В зависимости от модели бытовой техники, возможны следующие варианты расположения насоса:

• Внизу. Самый популярный вариант, при котором доступ к насосу осуществляется через дно. Для этого агрегат кладут на бок и снимают нижнюю крышку. Проделав эти манипуляции, можно будет увидеть деталь.
• Сзади. При расположении насоса в задней части бытовой техники доступ к нему упрощается. Машинку отодвигают от стенки и снимают заднюю панель (обычно она крепится к корпусу с помощью болтов). В нижней части будет виден насос.
• Спереди. Самый трудный случай – когда для доступа к помпе требуется демонтаж передней панели. Такая конструкция характерна для машин марок «Сименс» и «Бош».

Как предотвратить неисправность?

Любую неисправность легче предупредить, чем устранять. Это же требование относится и к стиральным машинам. Насос, откачивающий воду, — важная деталь в стиралке. Производителями определены сроки эксплуатации элемента — 8–10 лет при условии соблюдения правил использования машины.

Чтобы избежать поломки помпы, соблюдают правила:

• Перед загрузкой одежды проверять карманы на наличие мелких предметов (пуговиц, монет и т. д.).
• Не стирать женское бельё без мешков, так как косточки в бюстгальтере часто оказываются в барабане и повреждают его.
• Правильно задавать программу для стирки.
• Периодически чистить фильтры, причём и сливной, и установленный на входе заливного шланга.
• Не закладывать в машинку слишком грязное бельё, со следами шерсти животных. Рекомендуется предварительно замочить одежду, а шерсть убрать щёткой.
• Избегать механических повреждений.
• Добавлять в лоток вместе с порошком присадки, предотвращающие образование накипи на нагревательных элементах.
• Осматривать барабан после каждой стирки на наличие оставшихся предметов и воды после слива.
• Одежду и вещи, содержащие клёпки, защёлки, пряжки, выворачивают наизнанку.

Совет

Соблюдение простых правил по эксплуатации продлит срок службы насоса и всей стиральной машины.

Выбор помпы для замены

Купить подходящий насос можно как в специализированных магазинах, так и в Интернете. Несмотря на большой ассортимент, многие модели насосов полностью взаимозаменяемы

Тем не менее важно остановить своей выбор на устройстве, которое рекомендовано производителем конкретной стиральной машины

Сами насосы различают по ряду параметров, один из важнейших – по виду крепления. Бывают:

• на болтах (в основном 3 болта);
• на защелках (в зависимости от модели задействовано от 3 до 8 шт.);
• использующие крепления комбинированного типа.

Есть различия и в подключении питания. Могут использоваться отдельные клеммы или фишки определенной конфигурации. Сами контакты могут располагаться в задней или передней его части. А вот показатели мощности у большинства насосов находятся на одном уровне это примерно 19-20 Вт.

Показания для установки СМА

Производители техники стараются усовершенствовать свои стиральные машины, сделать их более экономными. Для того чтобы сократить время работы в режимах, требующих забора воды, нужно быстро заливать ее в бак. Следовательно – нужнен хороший напор в водопроводе.

Какой напор воды нужен для стиральной машины? Зависит от программирования электронного модуля. Одна стиралка может совсем не запуститься, высвечивая код неисправности на дисплее. Другая СМ из-за маленького напора, значительно снизит качество стирки, поскольку моющие средства будут смываться с трудом. Чтобы не совершить ненужную покупку, разберемся, какое давление нужно для стиральной машины-автомат от разных производителей.

• Для машин ЭлДжи, Электролюкс, Дэу, Занусси и Самсунг предпочтительное давление от 0,3 Бар. Встречаются также 0,4 Бар – это зависит от настроек главного модуля.
• Модели СМА Индезит, Вирпул, Беко, АЕГ, Аристон и Candy требуют минимум 0,4 Бар. На практике многие их этих машин будут работать и при меньшем напоре.
• Автоматические стиралки Бош и Miele будут нормально функционировать, если минимальное давление составляет 0,5 Бар. Хотя точные показания зависят от конкретной модели.
• Стиральная машина Атлант требует минимального давления в 0,6 Бар, а рекордные показатель у Купперсбуш – целых 0,8-0,9 Бар. В зависимости от модели, показатель может снижаться до 0,5 Бар.

Для жителей деревни или частного сектора, где наблюдаются проблемы с водоснабжением, напор воды едва достигает 0,1 Бар. То есть, даже не дотягивает до минимального уровня давления воды для стиральной машины.

Неисправности

Самые распространенные поломки насоса в стиральной машине Bosch:

1. Засор. Если сливной фильтр пропустил какой-либо мелкий мусор, то он окажется внутри насоса. Любой посторонний предмет способен либо ухудшить, либо приостановить работу крыльчатки. Даже если насос полностью не выйдет из строя, он будет работать на пределе своих возможностей. В результате, либо перегорит мотор, либо сломается лопасть.

   Если мотор неразборный, то ремонт возможен в том случае, когда мусор не привел к поломке лопастей, а просто застрял в них.

2. Износ элементов насоса из-за длительной эксплуатации прибора. При расслаблении втулки и вала, крыльчатка будет свободно двигаться относительно оси и задевать корпус. При значительном износе она может полностью слететь. В результате, помпа просто перестанет перекачивать воду. Перед этим машинка будет шумно работать на этапе слива. Ремонт в этом случае невозможен, требуется замена детали.
3. Поломка моторчика. Если он перегорает, то во время слива не будет слышен шум его работы. Привести к неисправности могут перепады напряжения, засоры, обрыв обмотки. Можно попытаться заменить моторчик, но рациональнее с финансовой точки зрения приобрести новую помпу.

На неисправность насоса указывает отсутствие слива, подтекание воды из-под дна прибора. Машинка может прекратить работу, при этом в баке останется вода. Если причина действительно сводится к поломке помпы, то на дисплее появится один из следующих кодов: E18, F18 или F03.

Причины поломок, их признаки и варианты устранения

В числе наиболее частых причин, вызывающих проблемы со сливом отработанной жидкости, мастера называют засор труб, выводящих воду в канализационную систему, нарушение электроснабжения, повреждения механического характера и, наконец, недостаточная мощность двигателя.

Наиболее частая причина неполадок с насосом – засор. В этом случае необходимо прочистить внутреннее пространство помпы, улитку и фильтр слива.

Прежде всего обесточьте устройство. В нижней части корпуса имеется небольшой круглый люк; подставьте под него подходящую емкость, чтобы слить оставшуюся в машине воду. Рассчитывайте на то, что объем жидкости составит не менее 1 литра. Открыв люк, извлеките фильтр и очистите его. Затем верните решетку на прежнее место, закройте люк и вновь запустите стиральную машину.

Слив по-прежнему не работает? Причины кроются в повреждении помпы. Неполадки могут быть связаны с электрикой: возможно, поврежден один из проводов, вследствие чего нарушена подача напряжения к насосу. В этом случае следует снять заднюю стенку аппарата и визуально проверить состояние каждого контакта, а также надежность их соединения. Чтобы отыскать обрывы проводов, воспользуйтесь тестером или иным прибором.

Статья по теме: Варианты беседок: классификация по различным параметрам

Если работа помпы сопровождается вибрацией, причина неисправности связана с проблемами в работе вращающейся части насоса – ее называют крыльчаткой. Придется разобрать машину и заменить поврежденный элемент помпы.

Слив воды сопровождается гулом? Скорее всего, крыльчатку заклинило. Чаще всего причиной подобных неполадок становятся застрявшие предметы. Для того, чтобы вынуть мусор, сначала необходимо извлечь из корпуса машины фильтр слива, а затем и улитку.

Если вы убедились, что засора в крыльчатке нет, но вода по-прежнему покидает барабан очень медленно, причина проблемы кроется в недостатке мощности.

Назначение

Помпа стиральной машины выполняет одну из основных функций в правильной и бесперебойной работе агрегата. Основная роль использования сливного насоса – удаление грязной воды из бака стиральной машины. От того, как работает этот узел, полностью зависит весь цикл стирки, ведь помпа участвует во всех режимах стирки (мойка, полоскание, отжим и сушка).

Необходимость периодического слива и набора воды накладывает на сливной насос большую нагрузку, поэтому для безаварийной работы всего механизма нужно соблюдать основные правила эксплуатации стиральной машины.

Что потребуется?

Для самостоятельного ремонта стиральной машины LG понадобится подготовить все необходимые инструменты. Понадобятся и запасные детали устройства.

Инструменты

Для проведения всех необходимых работ будут нужны такие приспособления:

• отвертка;
• инструмент с тупым лезвием;
• перочинный нож;
• мультиметр;
• пассатижи.

Запасные детали

Ремонт фирменной стиральной машины в случае поломки помпы обязательно надо осуществлять, вооружившись рядом запасных деталей. В данном случае будут нужны следующие единицы:

• новый сливной насос;
• крыльчатка;
• ось;
• контакты;
• датчик насоса;
• манжета;
• специальная прокладка из резины;
• шкаф.

В идеале потребуется убрать старый слив и обратиться с ним за помощью к продавцу в магазине. Работник торговой точки должен помочь вам отыскать подходящие аналоги. Ориентироваться в выборе запчастей также можно, узнав серийные номера деталей. Они обязательно наносятся на все составляющие помпы, находящейся в стиральной машинке.

Где находится насос в стиральной машинке

В зависимости от модели бытовой техники, возможны следующие варианты расположения насоса:

• Внизу. Самый популярный вариант, при котором доступ к насосу осуществляется через дно. Для этого агрегат кладут на бок и снимают нижнюю крышку. Проделав эти манипуляции, можно будет увидеть деталь.
• Сзади. При расположении насоса в задней части бытовой техники доступ к нему упрощается. Машинку отодвигают от стенки и снимают заднюю панель (обычно она крепится к корпусу с помощью болтов). В нижней части будет виден насос.
• Спереди. Самый трудный случай – когда для доступа к помпе требуется демонтаж передней панели. Такая конструкция характерна для машин марок «Сименс» и «Бош».

Как заменить насос в стиральной машине

При длительной эксплуатации стиральной машины может выйти из строя помпа, которая откачивает воду из бака. Если это произошло в процессе стирки, на дисплей выводится соответствующий код ошибки (в зависимости от модели). Это означает, что требуется замена насоса в стиральной машине.

Прежде чем помпа окончательно выйдет из строя, при сливе она издает скрип или потрескивание и плохо откачивает воду. При появлении посторонних шумов, не затягивайте с ремонтом. Когда устройство заклинит при стирке, заменить насос в наполненной водой машине будет значительно сложнее.

В различных моделях доступ к откачивающему устройству происходит с определенной стороны. Рассмотрим особенности замены помпы в самых популярных моделях.

Замена без разборки корпуса

В стиральных машинах Самсунг, Индезит, LG, Whirlpool, Ardo, Ariston, добраться до помпы можно через нижнюю часть корпуса. Благодаря съемной крышке обеспечивается удобный доступ к внутренним деталям. Рассмотрим, как быстро снять насос в стиральной машине этих производителей:

Прежде, чем приступить к работе, перекройте воду и обесточьте машинку

Эти меры предосторожности никогда не помешают

• Чтобы добраться до помпы, машинку достаточно положить набок. Не забудьте предварительно застелить пол.
• После этого снимите нижнюю крышку: она держится на болтах или защелках.
• Отключите провода, подающие питание на помпу: для этого необходимо разъединить контакты на защелках.
• Насос к корпусу машинки крепится винтами: откручиваем их и освобождаем устройство.
• Подготовьте вместительную емкость для слива воды из бака.
• Следующий шаг – ослабьте зажимы и снимите патрубки, после чего слейте воду в подготовленную емкость.
• Помпу нужно достать из корпуса машинки.

Насос зафиксирован на улитке (конструкции с патрубками) при помощи винтовых зажимов или защелок. Также встречается комбинированный способ. Улитку нужно предварительно промыть водой и очистить, и только после этого одеть и зафиксировать новую помпу.

Чтобы исключить протекание, используйте силиконовый герметик в процессе одевания патрубков.

Теперь остается собрать все в обратной последовательности: подключить разъем электропитания, установить улитку на место, одеть крышку и установить машинку.

Замена с частичной разборкой корпуса

Теперь рассмотрим, как заменить насос у Zanussi, Electrolux. В этих моделях доступ к помпе производится через снимающуюся заднюю крышку. Чтобы убрать ее, нужно:

• Снять сливной шланг с фиксаторов и вылить всю воду с машинки.
• Выкрутить винты и освободить верхнюю, а потом заднюю крышку.

Теперь нужно добраться до откачивающего устройства и отключить питающие провода, а также ослабить, а затем снять хомуты и патрубки. После того, как вы это сделаете, доходит очередь до демонтажа улитки и старого насоса, а затем – установки нового откачивающего агрегата. Как и в предыдущем случае, все ставится на место в обратной последовательности.

В устройствах Bosch, AEG, Hansa, Siemens, доступ к насосу можно получить, только сняв переднюю часть корпуса. Это осложняется тем, что здесь расположено окно загрузки с резиновой манжетой и требуется снимать электронную панель управления. Самостоятельно делать это не рекомендуется: можно повредить электронику или манжету. Поэтому лучше вызвать мастера из сервисного центра.

Мы рассмотрели, как производится замена насоса в стиральной машине в устройствах разных брендов. В некоторых из них это легко делается своими руками, а для ремонта других, лучше обратиться в сервисный центр.

Что такое помпа стиральной машины

Представляет собой мотор асинхронного типа с улиткой (корпус), фильтром и всасывающим устройством.

Мотор насоса маломощной до 130 Вт с магнитным ротором, который вращается только в определенном порядке.

Отвечает насос за поступление воды в барабан и за слив.

Срок службы этой детали около 11 лет при бережном уходе за стиральной машиной.

Процесс стирки без должного функционирования этой детали невозможен. В 90% случаев проблема заключается в потере геометрии улитки, через которую протекает вода.

Причины поломки сливного насоса

1. Затрудняется слив. Нужно осмотреть барабан и определить есть ли вода в баке после выполненной программы стирки. Решение проблемы – очистка насоса.
2. Проблема с крыльчаткой. Производители рекомендуют менять эту деталь раз в 6 лет, так как она за это время изнашивается и смещается.
3. Лопасти или корпус повреждены. В основном потребуется полная замена детали.
4. Насос работает шумно. Когда при сливе машина издает громкие звуки, это говорит о деформации ее элементов. Возможно наличие трещин в деталях, сколов или попадание воды на них.

При неполадках помпы:

• вода из машины сливает с трудом или вообще слива не происходит;
• техника гудит, набирая или сливая воду;
• количество воды при наборе уменьшается;
• возникают постоянные сбои и отмены указанной программы.

Чтобы начать ремонт или замену детали, нужно знать где помпа в стиральной машине находится и как к ней подобраться.
