Как правильно разобрать
Демонтаж корпуса фена часто вызывает сложности, поскольку его части скрепляются при помощи внутренних защелок, и обнаружить их месторасположение с внешней стороны затруднительно. На любой разновидности устройства всегда имеется саморез, находящийся на рукоятке в области вхождения в корпус шнура питания. Как правило, саморез прикрыт декоративной заглушкой либо наклейкой. Приступая к разборке корпуса, нужно последовательно выполнить следующие действия:
- Снять пластиковую заглушку либо убрать этикетку и открутить саморез.
- Слегка разъединить части корпуса и найти расположение внутренних защелок. В большинстве случаев крепежные элементы располагаются в нижней части рукоятки и в области сопла.
- Отжать защелки через образовавшийся зазор, воспользовавшись плоской отверткой. После расщепления боковых защелок верхние могут освободиться самостоятельно.
- Разобрав корпус, проводят диагностику для определения имеющихся неисправностей.
Как разобрать фен для волос
Части корпуса фена крепятся друг к другу с помощью винтов (шурупов) и специальных защёлок. Головки винтов часто имеют нестандартную форму: звёздочка, плюсик, вилы. Поэтому вам могут понадобиться соответствующие биты для отвёртки. Защёлки, в свою очередь, иногда очень сложно отсоединить и даже бывалые мастера порой их просто отламывают. Иногда углубления под крепёжные винты бывают закрыты наклейками, пластиковыми накладками или пластиковыми заглушками. Заглушки извлекаются с помощью острого предмета – например, ножа или иголки. При этом высока вероятность немного помять корпус и заглушки. Правда, фен от этого работать хуже не станет. Иногда половинки корпуса склеивают вместе. В таком случае приходится их разрезать ножом или скальпелем, а после ремонта склеить (например, эпоксидным клеем).
Пример разборки фена вы можете посмотреть в этом видео:
Причины неисправности и варианты их устранения
Так как конструкция очень проста, то и причин поломок очень мало, в основном они бывают следующие:
Проблемы с кабелем
Отсутствует питание и фен не запускается – в этом случае первым делом убедитесь в целостности кабеля и есть ли питание в розетке, для этого вам понадобиться мультиметр, в крайнем случае поможет обычная индикаторная отвертка.
Если же питание имеется, но фен не запускается, то тут необходимо провести полный осмотр кабеля, возможно вы где-то его перебили, или надрезали. Участки, которые наиболее уязвимы – это место ввода кабеля в корпус, и место соединения с вилкой. В случае, если с кабелем все в порядке, то Вам придется разбирать корпус устройства. Как только вы его разберете, проверяйте места соединения кабеля с внутренними элементами, зачастую бывает, что провод попросту отпал от двигателя, и тогда весь ремонт сведется к небольшой запайке.
Что делать, если все контакты в порядке, а фен по-прежнему не хочет запускаться? При помощи электрической схемы модели, необходимо проверить ее элементы на признак исправности – предохранители, переключатель скоростей и режимов, кнопка включения и выключения. Бывают ситуации, когда перегорает предохранитель и из-за этого фен может не запускаться. В таком случае, поможет замена элемента, только подбирайте правильно, характеристики должны быть идентичны, или не меньше тех что были.
Также бывает и наоборот, после включения фен не хочет выключаться, тут проблема только с выключателем. Когда не работает кнопка вкл./выкл. Необходимо разобрать фен и провести очистку контактных полей элемента или же произвести замену в случае поломки.
Неполадки с вентилятором
Вентилятор не крутится или же медленно набирает обороты – в любом случае Вам придется разбирать фен, чтобы добраться до вентилятора. Первым делом проверьте, насколько чисты крыльчатки фена, иногда он не может раскрутиться из-за волос, которые на нем намотаны. Разберите сам вентилятор и произведите капитальную очистку, так как есть модели, где в данном элементе устанавливают фильтры, которые также нужно прочищать.
В случае если данные мероприятия не помогли, то поможет только полная замена, так как зачастую самостоятельно отремонтировать его не получается.
Неисправности двигателя
Во время работы из фена исходит запах горения проводки, или в районе электрического двигателя происходит проскальзывание искр – пожалуй, самая неприятная неисправность для тех, кто производит ремонт фена самостоятельно в домашних условиях. Прежде чем приступить к ремонту, при помощи тестера определите, что неисправность связана именно с двигателем. Можете забыть о самостоятельном ремонте, конечно если вы разбираетесь в данных проблемах, то можете попробовать. Однако лучше всего произвести замену данного элемента, или отнести его в мастерскую.
Проблемы нагревательного элемента
Из фена выходит холодный воздух вместо горячего – вся проблема скрыта в нагревательной спирали, которая скорее всего перегорела и перестала работать. В данном случае ремонт фена происходит следующим образом – разбираем вентилятор фена и добираемся до спирали, и производим ее осмотр. Вы можете постараться отремонтировать данный элемент, однако это мало чем поможет, так как устройство через пару месяцев вновь перестанет работать. Лучше всего произвести покупку нового фена, дабы избежать постоянных поломок в данном элементе конструкции.
Мы рассказали Вам, по каким причинам может не работать ваш фен и как производить ремонт фена для волос своими руками. Если же вы не уверены в своих силах, можно отнести устройство в технический сервис, где вам гарантированно устранят все неполадки.
Схема подключения фена станции
Схема подключения элементов паяльной станции Убедившись, что для необходимой регулировки хватит и сопротивления родного подстроечника, вернул его на место. На силовой транзистор, для пущей надёжности, установил небольшой радиатор охлаждения. При этом замечу, что эксплуатироваться в дальнейшем блок питания в родом корпусе не будет. Это, пожалуй, самая наглядная и информативная схема распайки проводов паяльного фена, что удалось найти. На данном этапе интересуют только два провода которые идут к кулеру, один из них коричневый, на него подавать плюс питания, второй синий – минусовой.
Испытания схемы
Устройство и ремонт бытовых фенов
21.02.2014
Этот электроприбор – фен для сушки волос – очень популярен и зачастую незаменим в быту. В связи с высоким потребительским спросом, конструкции большинства фенов стали очень схожими, а качество изготовления и цена упали. На сегодняшний день купить по-настоящему долговечный фен очень непросто. Практика ремонта фенов различных марок говорит о том, что случающиеся поломки однотипные и, как правило, не фатальные, а легко устранимые без серьезных денежных трат.
Любой электрический фен в своей конструкции содержит два основных, крупных элемента: вентилятор и нагреватель. Вентилятор гонит воздух через нагреватель (нагревательный элемент), засасывая его позади фена и выбрасывая спереди нагретым.
Устройство фена для сушки волос. 1 – пропеллер; 2 – электродвигатель; 3 – нагреватель; 4 – термозащита; 5 – переключатель режимов; 6 – кабель питания.
У бытовых фенов вентилятор построен на базе низковольтных (12-18 В) коллекторных электродвигателей постоянного тока. Такой двигатель нельзя питать напрямую от сети 220 В переменного тока. Для достижения необходимого падения напряжения применяется отдельная спираль (назовём её понижающей) внутри нагревательного элемента. Для выпрямления напряжения применяется двухполупериодный выпрямитель (диодный мост), смонтированный навесным монтажом на контактах электродвигателя. На металлический вал двигателя посажен пластмассовый пропеллер, состоящий из трёх или более лопастей.
Нагревательный элемент фена представляет собой каркас из несгораемого материала с несколькими обмотками из нихромовой проволоки (спирали). В зависимости от количества режимов работы фена, обмоток может две или три, одна из которых понижающая.
Нагревательный элемент с двумя обмотками.
Термостаты на основе биметаллических пластин.
Плавкий термопредохранитель.
Устройство фена Rowenta CV 4030.
Чтобы увидеть внутреннее устройство бытового фена, разберем его типичного представителя – Rowenta CV 4030. Данная модель оснащена вентилятором на основе низковольтного двигателя, нагревательный элемент состоит из одной понижающей спирали и двух нагревательных. Фен имеет три рабочих режима, на первом режиме обороты вентилятора ниже, чем на двух других. Принципиальная схема этого фена представлена ниже.
В первом положении переключателя SW1 сетевое питание, прошедшее через вилку XP1, фильтр C1R1, защитные элементы F1, F2, диод VD5 (необходимый для отсечения одной полуволны переменного напряжения) поступает на понижающую спираль H1, через неё питается электродвигатель M1. Диоды VD1-VD4 необходимы для выпрямления пониженного спиралью H1 переменного напряжения. Катушки индуктивности L1, L2 и конденсаторы C2, C3 служат для снижения помех, возникающие при работе щеточного электродвигателя. Через диод VD5 питание так же подается и на нагревательную спираль H2.
Процесс вскрытия фена Rowenta cv4030.
Фен в полуразобранном виде.
Фен без корпуса. Снизу вверх: переключатель SW1, конденсатор C1 с припаянным к нему резистором R1, кнопка SB1, нагревательный элемент, двигатель с пропеллером (в черном кожухе).

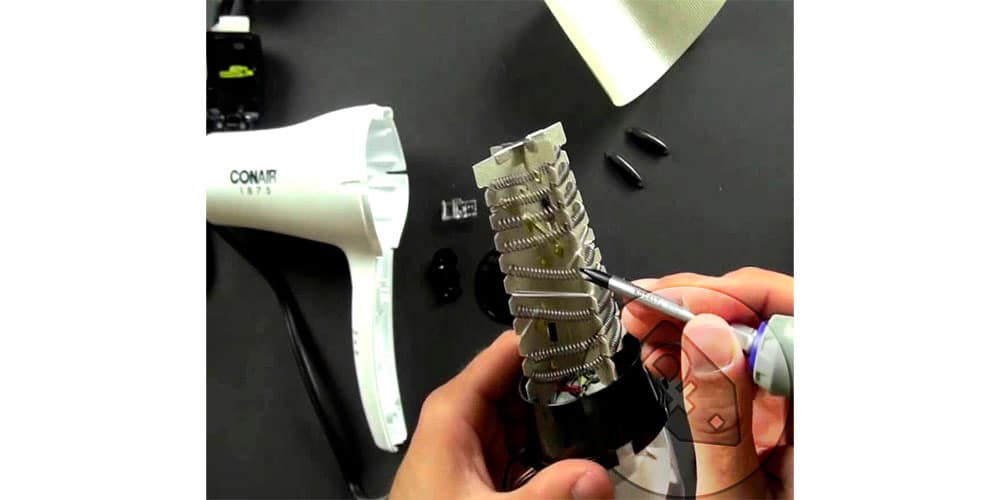

Нагревательный элемент.
Диод VD5 (фото слева) и катушки индуктивности (фото справа одной катушки) фена Rowenta CV 4030 смонтированы внутри нагревательного элемента.
Термостат (фото слева). Термопредохранитель (фото справа)
Фен состоит из множества внутренних компонентов, которые могут выходить из строя при неправильной эксплуатации, износе и механическом повреждении. В зависимости от конкретной неисправности требуется выполнение ремонта фена либо замена отдельных составляющих. Диагностировать поломку и починить устройство в большинстве ситуаций возможно самостоятельно.
Как разобрать фен? – ЭкспертБыт
Сегодня популярность самостоятельного ремонта мелкой бытовой техники неуклонно возрастает. К тому же бывают разные ситуации. К примеру, нужно срочно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что в этом случае делать? Сегодня мы вам постараемся подробнее об этом рассказать.
Как разобрать фен Philips?
Иногда после неудачного падения или после другого механического воздействия это устройство перестает работать. Замечательным выходом из этой непростой ситуации станет полная разборка фена. Вы хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать этапам инструкции.
Первый шаг – это разборка корпуса. У большинства моделей (к примеру, у rowenta pro 2300 и braun 3536) он раскрывается на две одинаковые половинки. Для соблюдения правил безопасности перед откручиванием шурупов стоит обязательно вынуть электрический шнур из розетки.
После вскрытия устройства вы обнаружите внутренние механизмы прибора, которые отвечают за его бесперебойное функционирование. Если фен сломался, то причина поломки будет скрыта в этих деталях. К тому же некоторые модели имеют дополнительные крепления в виде защелок и скрытых шурупов, спрятанных под декоративными накладками.
Вы хотите узнать, как разобрать фен philips salondry control? Для этого необходимо ознакомится с его внутренним устройством и тщательно осмотреть все детали. Наиболее частой поломкой многих устройств является поврежденный шнур питания. При наличии горелых частей или изломов необходимо будет перепаять его.
Главным внутренним элементом любого фена является вентилятор. Он приводится в работу электродвигателем и осуществляет втягивание воздуха через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли следует его тщательно прочистить.
Воздух проходит через нагревательный элемент – проволоку, которая намотана на термостате. Она должна иметь цельный вид. При наличии разрывов детали спирали следует скрутить или спаять.
Он также может забиться при неправильной работе устройства.
Если при включении прибора в сеть электропитания слышен треск и видны искры, то это указывает на поломку двигателя. Эту проблему можно решить путем замены медных обмоток и диодного моста. Однако выполнить такой ремонт в домашних условиях сложно, поэтому в этом случае следует обратиться в мастерскую.
Вы хотите узнать, как разобрать фен щетку rowenta brush activ 1000? Конструкция этого устройства имеет несколько нюансов по сравнению с обычным феном. Для того чтобы осмотреть внутренние элементы и механизмы в случае поломки необходимо выполнить несколько простых действий:
- Снять пластиковую насадку с передней части прибора, поскольку она в дальнейшем помешает разборке. Для этого ее необходимо плавно двигать вправо-влево, пока она полностью не отсоединиться от устройства;
- При снятии пластмассового кольца не рекомендуется использовать отвертки и другой инструмент, поскольку они могут повредить корпус и оставить на нем видимые царапины;
- После необходимо снять заднюю насадку-сетку, которая мешает разборке прибора. При этом не следует прилагать много усилий, поскольку это может привести к ее поломке;
- Современные модели фенов многих марок (ровента, ремингтон, скарлет и других) не имеют на корпусе металлических болтов. Крепление двух частей фена производится с помощью защелок. Для их разъединения две половинки корпуса следует оттягивать друг от друга, одновременно вращая.
Чтобы вам не пришлось ремонтировать бытовую технику самостоятельно необходимо купить хороший фен для волос.
Какой выбрать из всего многообразия на рынке? Перед покупкой необходимо обращать внимание на репутацию торговой марки, поскольку только известные производители занимаются выпуском качественной продукции. Другими критериями выбора являются мощность, количество режимов работы, функция подачи холодного воздуха
Другими критериями выбора являются мощность, количество режимов работы, функция подачи холодного воздуха.
Как разобрать и отремонтировать фен на примере различных моделей
Любой фен Ровента имеет в конструкции основные компоненты. Без них он не будет выполнять свои функции. В конструкцию входят узлы и детали, которые помогают выполнять сушку волос абсолютно любой длины. А модели, имеющие значок ION, дают возможность провести наилучшую укладку волос.
Хотя каждая модель имеет свои переключатели, наружный облик, тем не менее, действуют они одинаково в независимости от этого. Согласно словам специалистов, наиболее сложноустроенная деталь прибора – это тиристор, следовательно, самостоятельно сделать ремонт можно без проблем.
Алгоритм разборки
Ремонт необходимо начинать с обыкновенного осмотра устройства, то есть проведение диагностики. Алгоритм:
- Все начинается с розетки. Посмотрите: есть ли подгорания контактов или они разболтаны. Если вы заметите какие-либо неисправности, то необходимо провести зачистку либо подтяжку. Проконтролируйте, чтобы вилка входила в контакты при применении некоторых усилий.
- Далее идет силовой провод. Диагностику надо проводить в месте, где он входит в рукоять устройства. Тут можно обнаружить колодку контактов. С него до самой вилки следует провести осмотр на наличие повреждений изоляции или изломов.
- Чаще всего демонтаж данного прибора начинается с разборки корпуса. Корпусная конструкция сделана из двух половин, соединяющиеся винтами, а впереди у сопла — специально предназначенными защелками. Разборку необходимо проводить аккуратненько, так как данные защелки можно сломать. Также есть винты, которые скрыты наклейками, вставки из пластмасса и съемные крышки.
Поэтому перед разборкой обязательно ознакомьтесь с инструкцией.
Вентилятор. Перед данным элементом находятся защитная решетка и фильтр, которые являются препятствиями для попадания волос вовнутрь фена. Очень часто эта защитная решетка может забиваться волосами, поэтому она нуждается прочистке. Прочистка осуществляется с помощью кисточки небольшого размера.
Электродвигатель. Если данный элемент неправильно функционирует, значит весь аппарат будет барахлить. Причинами некорректной работы электродвигателя могут быть: пробой обмотки либо перегорание диодного моста. После демонтажа необходимо трущиеся компоненты электродвигателя смазать
Также важно осуществить подтяжку проблемных мест, сделать это можно вручную.
Спираль. В наличии почти всех модель имеется несколько спиралей, которые помогают осуществлять работу различных нагревательных режимов воздуха
Их можно восстановить при помощи пайки. Дефекты можно сразу без проблем заметить. В некоторых случаях можно провести замену спиралей компоненты, выполненные из нихромовой нити. Они также имеют подобные характеристики.
Микросхемы. Есть типы неисправности. Например, основание, сделанное из гетинакса, может потрескаться. При этом происходит разрыв оловянной дорожки. Участки, которые повредились, можно залудить, а далее надо выполнить покрытие при помощи припоя. Другая проблема – раздутие конденсаторов. Нужно просто провести установку новых конденсаторов. Также есть вероятность неисправность резисторов. Они становятся темными. Важно просто провести их замену.
Ремонт устройств фирм Rowenta, Philips, Ionic, Remington, Dewal и других имеет свои сложности, особенно для тех, кто не просвещен в этом. Так как они имеют регуляторы плавного действия, спирали сделаны из специально предназначенных сплавов. Если их надо соединить, то у вас вряд ли получится сделать это надежно.
Перед демонтированием данного аппарата надо отыскать электрическую схему прибора. Если найти инструкцию не удалось, то можно пройти консультацию со специалистом. Запомните простую истину – провести разборку какого-либо устройства не составляет никакого труда, гораздо сложнее все собрать заново.
Коротко о конструкции
Любая модель фена Rowenta имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки.
У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.
По заверению специалистов, самая сложная деталь устройства — тиристор, поэтому осуществить ремонт фена для сушки волос своими руками не составляет особого труда для пользователей.
На рисунке ниже показаны основные составляющие любого фена:
- вентилятор;
- электрический двигатель;
- защитная решетка воздухозаборника;
- основа фена — нагревательный элемент;
- термостойкая основа;
- кнопка пуска;
- выключатель термостата;
- шнур подвода питания;
- фиксатор торца рукояти;
- колодка контактов.
Заключительные советы
Ремонтирование профессиональных фенов отличается большей сложностью. Элементы конструкции часто дополняются плавными регуляторами и дополнительными опциями наподобие кнопки Care. Спирали изготавливаются из специальных сплавов, создающих при нагревании отрицательные ионы, благотворно влияющие на волосы. Методика остается прежней:
- шнур;
- выключатели и кнопки;
- очистка от пыли;
- спирали;
- мотор;
- визуальный контроль конденсаторов, резисторов.
Перед починкой желательно раздобыть принципиальную схему.
Промышленные модели мало чем отличаются от бытовых. Но сушить волосы не рекомендуется. Отличаются такие изделия повышенной стойкостью к пыли, ударам, вибрациям, влажности, прочим климатическим факторам. Домашняя реставрация промышленных фенов закончится не лучшим образом.
Электрорадиоизделия, применяющиеся в бытовых моделях, не подходят для эксплуатации в тяжелых условиях. Требования предъявляются к проводам, шнуру питания, мотору и спиралям.
Как устроен аппарат
Любой фен имеет двигатель с крыльчаткой и нагреватель. Крыльчатка засасывает воздух с одной стороны фена, после чего он обдувает нагреватель и выходит уже горячим с другой стороны. Также фен имеет переключатель режимов работы и элементы для защиты нагревателя от перегрева.
1 — крыльчатка; 2 — электродвигатель; 3 — нагреватель; 4 — термозащита; 5 — переключатель режимов; 6 — кабель питания
У бытовых фенов вентилятор собран на коллекторном электродвигателе постоянного тока, рассчитанном на напряжение 12, 18, 24 или 36 вольт (иногда встречаются электродвигатели, работающие на переменном напряжении 220 вольт). Для питания электродвигателя используется отдельная спираль. Постоянное напряжение получают с диодного моста, смонтированного на выводах электродвигателя.
Нагреватель фена представляет собой каркас, собранный из негорючих и непроводящих ток пластин, на котором намотана нихромовая спираль. Спираль состоит из нескольких участков, в зависимости от того, сколько режимов работы имеет фен.
Вот так он выглядит:
Спираль намотана на термостойком каркасе
Горячий нагреватель должен постоянно охлаждаться проходящим потоком воздуха. Если спираль перегревается, она может перегореть или может случиться пожар. Поэтому фен сконструирован так, чтобы автоматически отключаться при перегреве. Для этого используется термостат. Это пара нормально замкнутых контактов, размещённых на биметаллической пластине. Термостат находится на нагревателе ближе к выходному отверстию фена и постоянно обдувается горячим воздухом. Если температура воздуха превышает допустимую, биметаллическая пластинка размыкает контакты и нагрев прекращается. Через несколько минут термостат остывает и снова замыкает цепь.
Термостат выделен красным кругом
Иногда в качестве дополнительной защиты используется ещё и термопредохранитель. Он одноразовый и при превышении определённой температуры перегорает, после чего его нужно менять.
Термопредохранитель, внешний вид
Чтобы лучше понять принцип работы фена, можете посмотреть эти два видео (смотрите первое видео с 6-й минуты):
Принципиальная схема
Схема бытового фена
Схема большинства бытовых фенов близка к вышеприведённой. Рассмотрим её подробнее. Нагреватель представляет собой три спирали: Н1, Н2 и Н3. Через спираль Н1 подаётся питание на двигатель, спирали Н2, Н3 служат только для нагрева. В данном случае у фена есть три режима работы. В верхнем положении SW1 схема обесточена. В положении <<1>> фен работает на минимальной мощности: питание подаётся через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная спираль Н2(не на полную мощность), мотор вращается на низких оборотах. В положении <<2>> фен работает на средней мощности: диод VD5 закорочен, в схему поступают обе полуволны переменного напряжения, спираль Н2 работает на полную мощность, мотор вращается на номинальных оборотах. В положении <<3>> фен работает на максимально возможной мощности, так как подключается спираль Н3. При нажатии кнопки <<cool>> нагревательные спирали Н2, Н3 отключаются, а мотор продолжает работать. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы С2, С3 снижают уровень помех, которые неизбежно возникают при работе коллекторного электродвигателя. F1, F2 — это термопредохранитель и термостат.
Устройство и принцип работы фена
Когда фен включен, то холодный воздух из помещения засасывается в его трубу с помощью вращающейся крыльчатки, насаженной на вал электродвигателя постоянного тока. Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который намотана разогретая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60°C, а в строительном до 600°C, после чего выходит из трубы.
На корпусе фена обычно имеется включатель, совмещенный со ступенчатой установкой режима работы, позволяющий включать фен в режим полной или половинной мощности.
На фотографии показан внешний вид типового движкового переключателя режимов работы.
Для исключения ожога кожи при сушке волос и разрушения корпуса фена при нарушении работы двигателя, на каркасе устанавливается тепловая защита в виде биметаллической пластины.
При нагреве воздуха выше заданной температуры биметаллическая пластина изгибается вверх по стрелке на чертеже и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После остывания биметаллическая пластина возвращается в исходное положение, и контакты вновь замыкаются.
Как видно, принцип работы и устройство фена мало чем отличается от других нагревательных бытовых электроприборов и отремонтировать фен может любой домашний мастер.
Заключение
Следование основным требованиям по безопасной эксплуатации поможет продлить срок службы фена и реже обращаться к специалистам:
Не следует наматывать шнур на рукоятку для хранения, а перед использованием стоит проверять целостность провода.
Можно применять только те насадки, которые идут в комплекте с устройством.
Необходимо избегать попадания воды на корпус и не пользоваться агрегатом в помещении с высокой влажностью.
Допустимо применять лишь стандартные удлинители заводского изготовления.
Установив мелкоячеистый фильтр, получится предотвратить попадание пыли, волосков и других засорений внутрь аппарата.
Провод требует бережного обращения — его нельзя выдергивать из розетки и переносить прибор за него.
Если выявлена даже малейшая неисправность, нужно незамедлительно отключить питание.
Необходимо избегать перегрева изделия, если требуется техника с длительным периодом непрерывной работы, лучше обращать внимание на профессиональные модели.
После эксплуатации надо дать приспособлению остыть, прежде чем укладывать его на хранение.
Сберегать девайс следует в сухом месте.
Посмотрите видео о ремонте фена – не включается
